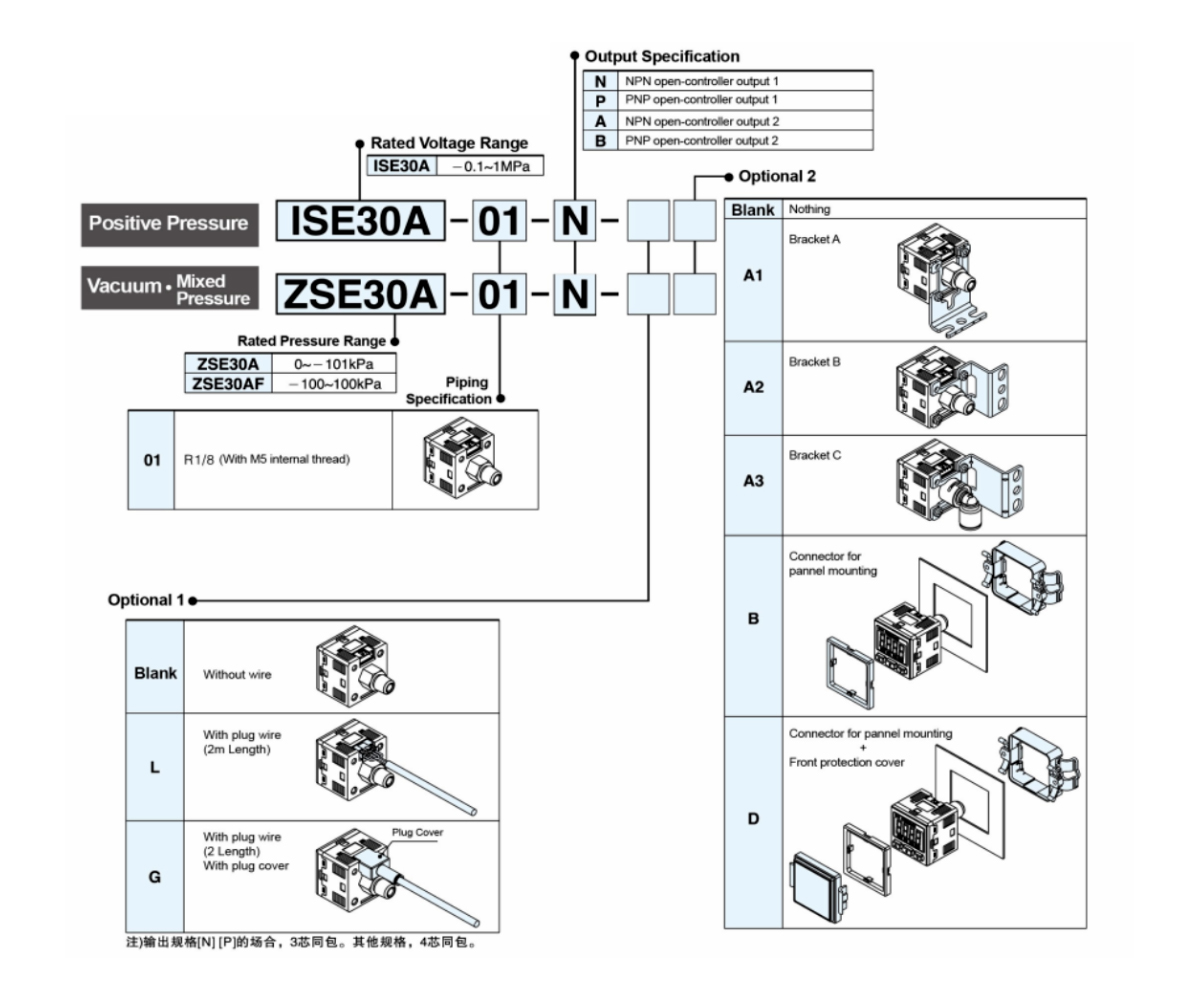

| Modeli |
ZSE30AF
(Karışık Basınç) |
ZSE30A (Vakum basıncı) |
ISE30A
(Pozitif basınç) |
| Nominal Basınç Aralığı |
-100.0~100.0kPa |
0~-101kPa |
0.0~1.000MPa |
| Basınç Aralığını Ayarlayın |
-101.0~101.0kPa |
-101.3~10.0kPa |
-0.100~1.000MPa |
| Basınca Dayanıklı |
300kPa |
1.5MPa |
| Sıvı |
Hava, Aşındırmaz, Yanmaz |
| Basınç Birimi Minimum Ölçeği Ayarı |
kPa |
0.1 |
- |
| MPa |
- |
0.001 |
| kgf/cm² |
0.001 |
0.01 |
| çubuk |
0.001 |
0.01 |
| psi |
0.01 |
0.1 |
| inHg |
0.1 |
- |
| mmHg |
1 |
- |
| Gerilim |
12 ila 24V DC ±%10, dalgalanma tepe noktası %10'un altında |
| Tüketim Akımı |
≤40mA Aşağıda (Yüksüz) |

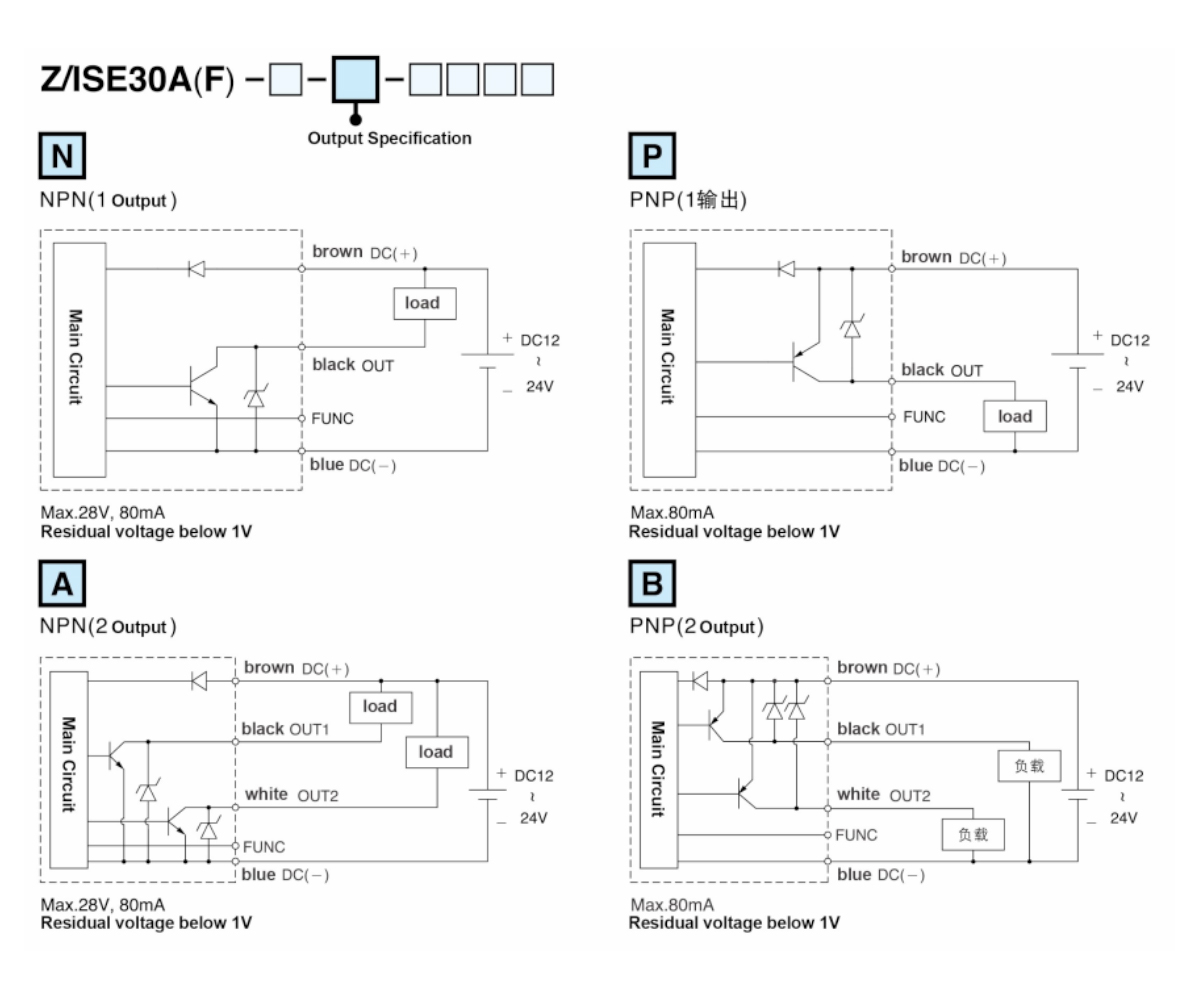

| Anahtar Çıkışı |
2 NPN açık denetleyici çıkışı 2 PNP açık denetleyici çıkışı
Maksimum Yük akımı: 125mA
Maks.Besleme voltajı:30VDC Maksimum Besleme voltajı:24VDC
Dahili basınç düşüşü: 1,5V'nin altında Dahili basınç düşüşü: 1,5V'nin altında |
| Tekrar Doğruluğu |
±%0,2 F.S. ±1 hane Altta |
| Diferansiyel |
Tek Nokta Ayarlama Modeli |
Ayarlanabilir(*1) |
| Diferansiyel Mode Window |
| Pencere karşılaştırma modu |
| Tepki Süresi |
≤2,5ms(Yanlış çalışmayı önleme fonksiyonu: 25ms,100ms,250ms,
500ms,1000ms,1500ms isteğe bağlı) |
| Çıkış Kısa Devre Koruması |
Evet |

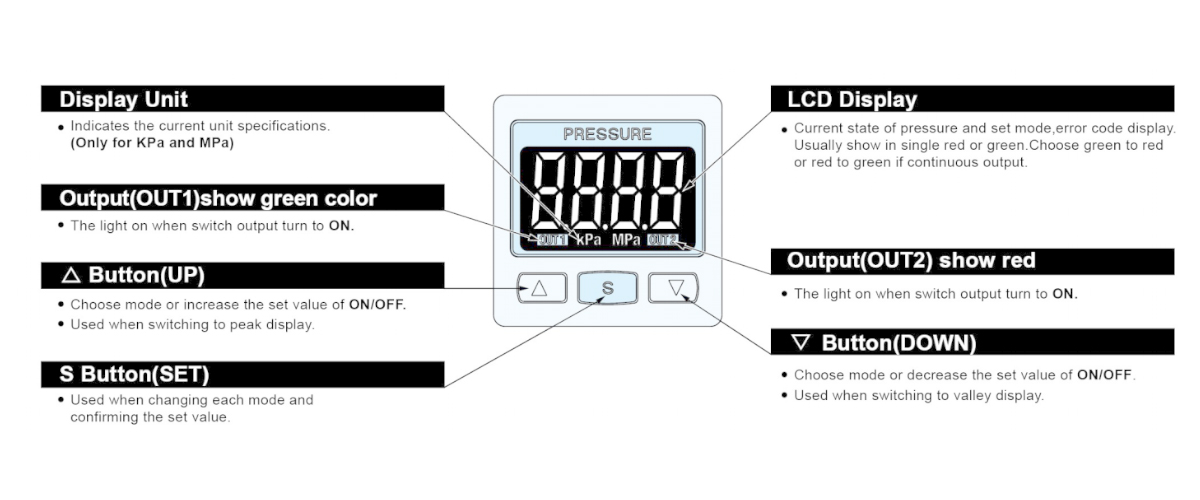

| Ekran |
3 Renk (kırmızı/yeşil/turuncu) ekran (Örnekleme hızı: 5 kez/saniye) |
| Ekran Accuracy |
≤±%2 F.S. ±1hane(Ortam sıcaklığı:25±3°C) |
| Eylem Göstergesi Işığı |
Turuncu renk(1&2 gösterge ışığı)OUT1 OUT2 |
Doğrusal Analog Çıkış
[Gerilim çıkışı(*2)] |
Çıkış voltajı: 1~5V≤±2,5%F.S. (Nominal basınç aralığı)
Doğrusallık:≤±%1 F.S.
Çıkış empedansı yaklaşık 1kΩ |
Doğrusal analog çıkış
[Gerilim çıkışı(*3)] |
Çıkış akımı:4~20mA≤±2,5%F.S. (Nominal basınç aralığı)
Doğrusallık:≤±%1 F.S.
Maksimum yük empedansı: 300Ω(Voltaj 12V)
600Ω(Voltaj 24V)
Minimum yük empedansı: 50Ω |
Çevresel
Dayanıklı |
Koruma seviyesi |
IP40 |
| Ortam sıcaklığı |
Eylem:0~50°C, Tasarruf:-10~60°C (Çiy yok veya Donmamış) |
| Ortam nemi |
Eylem ve Tasarruf:%35~85 RH(Çiy yok) |
| Basınca dayanıklı |
1000V AC 1 dakika(Kablolar ile plastik kabuk arasında) |
Yalıtım direnci |
500MΩ Üstü(500V DC)(Kablolar ve plastik kabuk arasında) |
| Titreşime dayanıklı |
Karmaşık genlik 1,5 mm, Her dakika 10Hz~55Hz~10Hz, Her yönde 2 saat (X,Y,Z) |
| Darbeye dayanıklı |
100m/s²(10G)Her yöne 3 saat(X,Y,Z) |
| Sıcaklık özellikleri |
≤±%2,5 F.S.Referans sıcaklığını karşılaştırın25°C(0-50°C arası) |

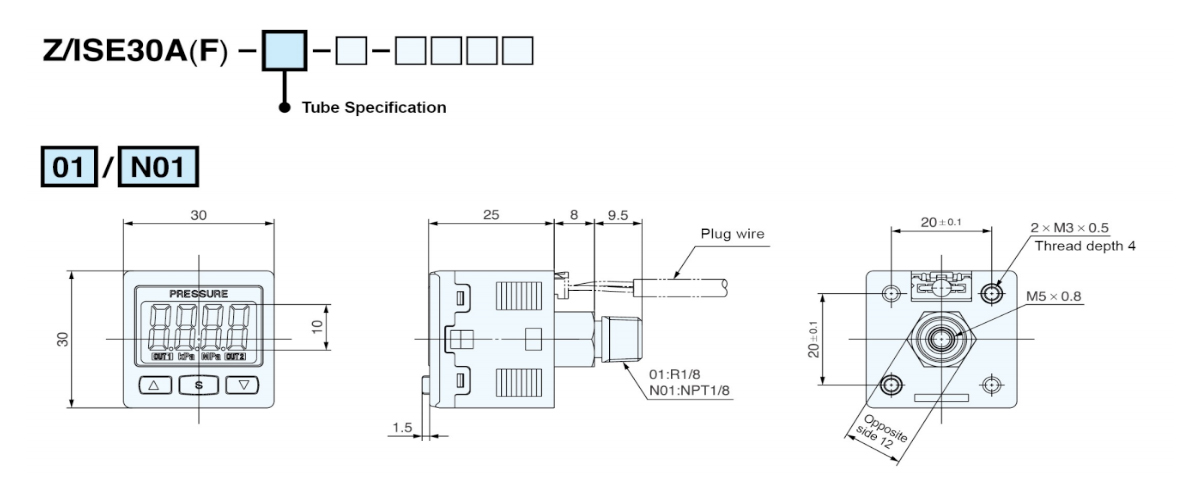

| Bağlantı çapı |
R1M:R1/8",M5;T1M:1/8”NPT,10-32UNF;G1M:G1/8",M5 |
| Tel özellikleri |
Yağa dayanıklı PVC tel(0,15mm²) |
| Ağırlık |
Yaklaşık 80g (2 metre tel dahil) |
Not: 1. Tek nokta ayar modu ve pencere karşılaştırma modu 1-8 haneli sapmayı ayarlayabilir.
2. Gerilim çıkışı seçildiğinde akım çıkışı yoktur. İki çıkış türünden yalnızca biri seçilebilir.
3. Akım çıkışı seçildiğinde voltaj çıkışı yoktur. İki çıktı türünden yalnızca biri seçilebilir. |
|
