VHK Serisi Parmak Vana Tedarikçiler

Ana Sayfa / Ürünler / Pnömatik kontrol bileşenleri / Manuel Kontrol Vanası / VHK Serisi Parmak Vana

VHK Serisi Parmak Vana VHK Serisi Parmak Vana
  • VHK Serisi Parmak Vana
  • VHK Serisi Parmak Vana
Manuel Kontrol Vanası

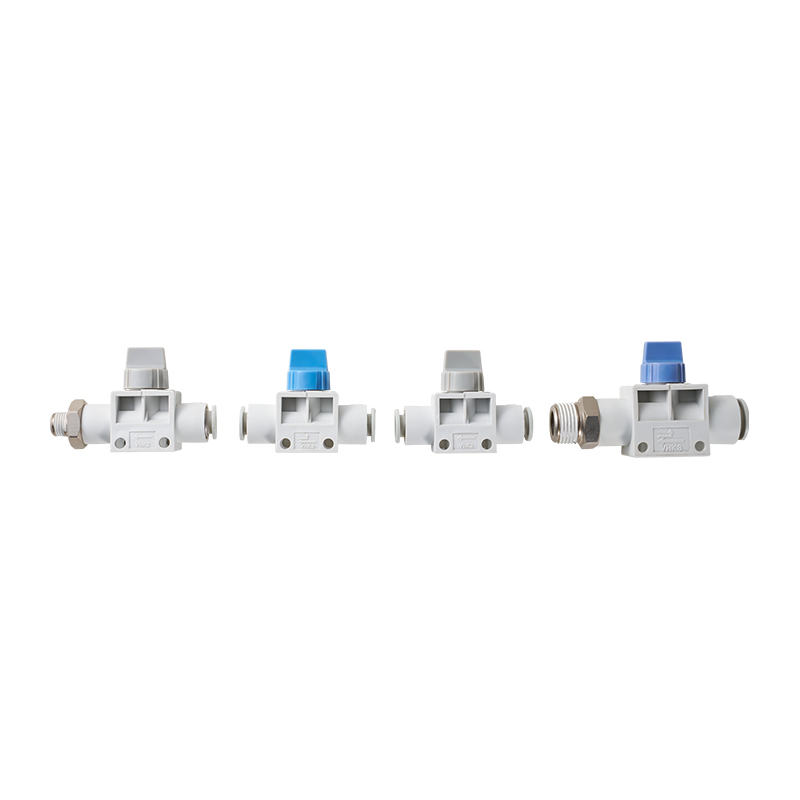

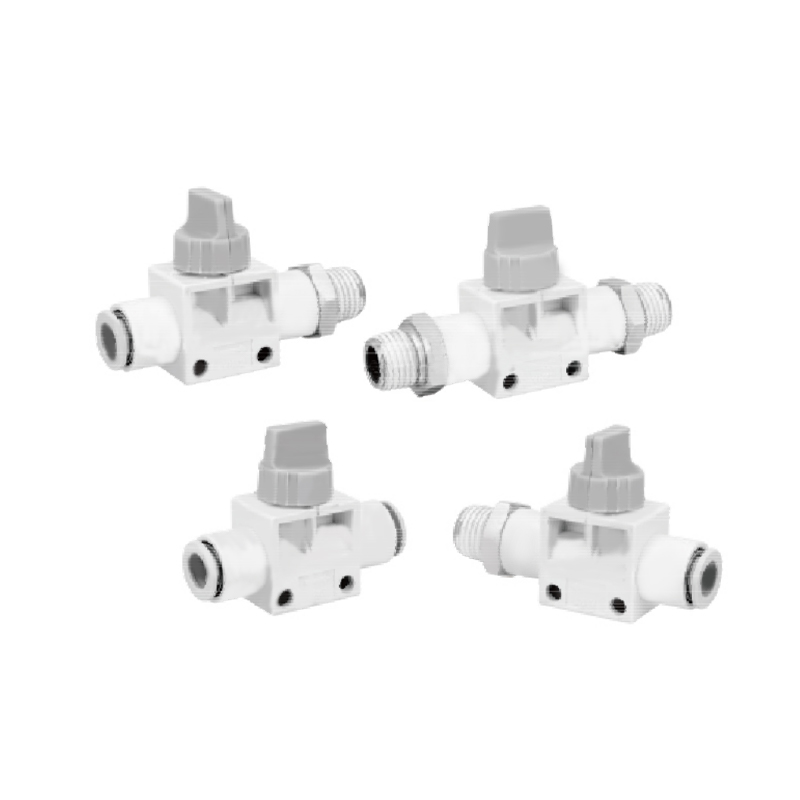

VHK Serisi Parmak Vana

VHK Serisi Parmak Vana, güvenilir temel akışkan açma-kapama ve yön değiştirme fonksiyonları sağlamaya odaklanan kompakt bir pnömatik kontrol elemanıdır. Tasarımı, hem sezgisel çalışmayı hem de sistem uyarlanabilirliğini hesaba katar ve temel endüstriyel akışkan kontrolü alanına uygundur.

Temel özellikler şunlardır:
Geniş aralıklı akış performansı - dahili akış kanalı mimarisi, tipik sıkıştırılmış gaz ortamının akış gereksinimlerini karşılamak için geniş bir akış kapasitesi aralığına ulaşır.
Pozitif kapatma contası - kapalı durumda sızdırmazlık güvenilirliğini sağlamak ve iç sızıntı riskini azaltmak için koltuk valfinin çekirdek yapısı benimsenmiştir.
Modüler arayüz uyumluluğu - ana endüstriyel boru hatlarının dış çap standartlarına uyum sağlamak ve saha entegrasyonunu kolaylaştırmak için bir dizi boru spesifikasyonu arayüzü sağlanmıştır.
Artık basınç tahliye mekanizması - özel üç yollu konfigürasyon, kapalı konumda aktüatör tarafındaki artık basıncı pasif olarak serbest bırakabilen orta konum basınç tahliye fonksiyonuna sahiptir.
İnsan-makine etkileşimi optimizasyonu - döner manipülatörün, sezgisel endüstriyel çalışmaya uygun, net bir konum işaretleme işareti vardır; açılma ve kapanma stroku standart dönüş yönü mantığını takip eder.

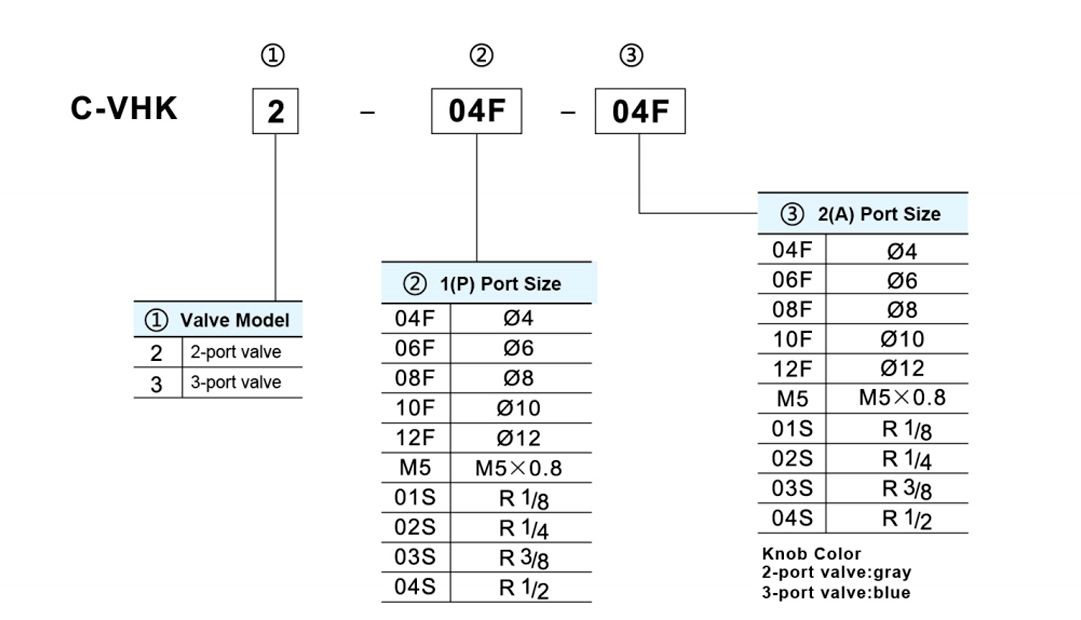

İşlevsel Görsel Tanımlama - Aktüatör gövdesinin renk kodlaması sayesinde 2 yollu ve 3 yollu vana türleri arasında hızlı görsel ayrım; gri temel açma/kapama işlevlerini, mavi ise yön değiştirme işlevlerini gösterir.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：Önceki makale yok
SONRAKİ：HSV Serisi El Sürgülü Vana
  • Vana 2/3-portlu valf
    Sıvı Hava
    Kanıt Basıncı 1,5 MPa
    Maksimum Çalışma Basıncı 1,0 MPa
    Çalışma Basıncı Aralığı -100kPa
    Ortam ve Sıvı Sıcaklığı 0 ila 60°C
    Geçerli Boru Malzemesi Naylon, Poliüretan

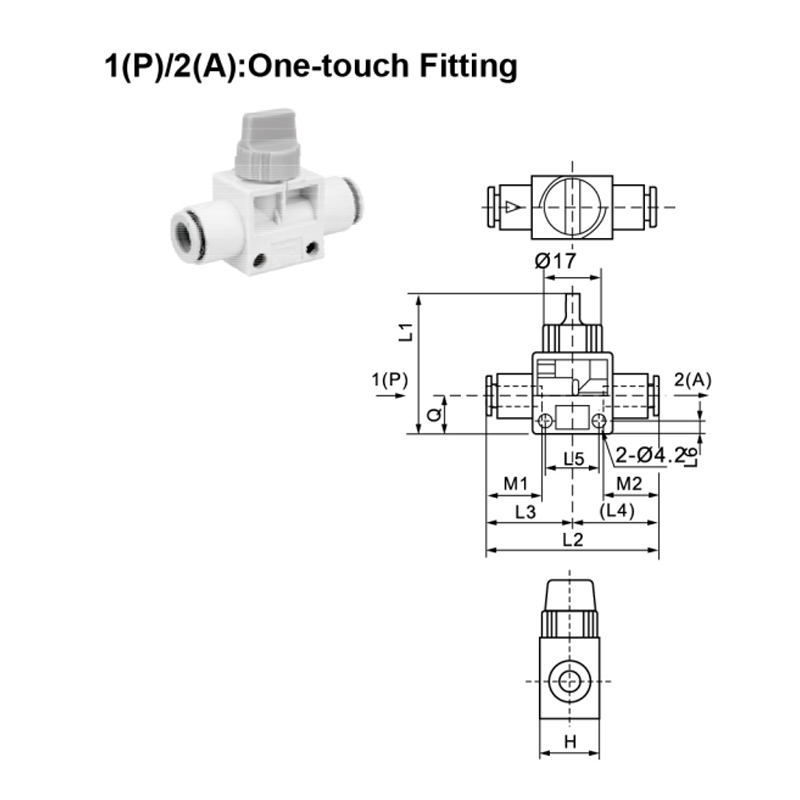

  • Uygulanabilir
    boru dış çapı
    (mm)     		Modeliiii H L1 L2 L3 L4 L5 L6 M1 M2 Q Etkili
    Alan
    (mm²)     		Ağırlık
    (g)
    1(P)R
    2(A)     		2(A)R
    3(R)
    1(P) 2(A)
    Ø4 Ø4 C-VHK□-04F-04F 18 41 47.6 23.8 23.8 16.5 3.5 15.8 15.8 11 3.4 1.2 15
    Ø6 Ø4 C-VHK口-06F-04F 18 41 48 24.3 23.7 16.5 3.5 16.8 15.8 11 5.1 1.2 15
    Ø6 C-VHK□-06F-06F 48.6 24.3 16.8 7.2 16
    Ø8 Ø6 C-VHK□-06F-06F 18 41 50.5 26.2 24.3 16.5 3.5 18.7 16.8 11 9 1.2 16
    Ø8 C-VHK□-08F-08F 52.4 26.2 18.7 9.7 17
    Ø10 Ø8 C-VHK□-10F-08F 22 46 58.5 30.5 28 21.5 4 20.8 18.7 14 13.7 3.2 28
    Ø10 C-VHK□-10F-10F 61 30.5 20.8 16.1 29
    Ø12 Ø10 C-VHK□-12F-10F 22 46 62 31.5 30.5 21.5 4 21.8 20.8 14 17 3.2 31
    Ø12 C-VHK□-12F-12F 63 31.5 21.8 17.5 32

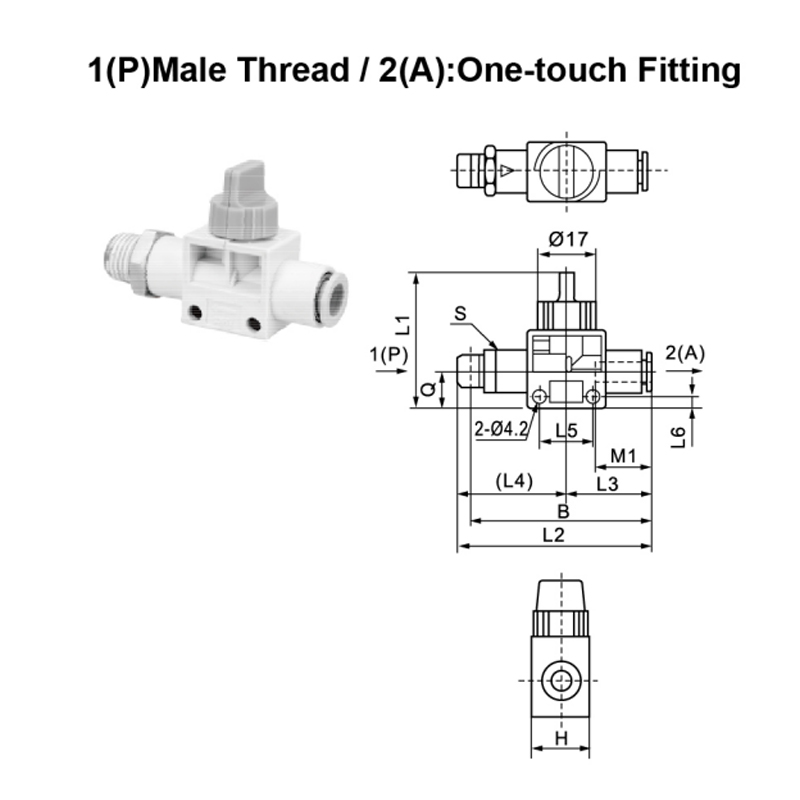

    Bağlantı
    Konu     		Uygulanabilir
    boru dış çapı
    (mm)     		Modeliiii H L1 L2 L3 L4 L5 L6 M1 Q Etkili Area
    ( mm²)     		Ağırlık
    (g)     		B S
    Genişlik
    karşısında
    Daireler
    1(P) 2(A) 1P)R2(A) 2(A)R3/R)
    M5 Ø4 C-VHK□-M5-04F 18 41 52.9 23.8 29.1 16.5 3.5 15.8
    16.8     		11 2.0 1.2 19 49 11
    Ø6 C-VHK□-M5-06F 83.9 24.3 29.6 21 50 13
    1/8 Ø4 C-VHK□-01S-04F 18 41 55.4 23.8 31.6 16.5 3.5 15.8
    16.8     		11 3.4 1.2 21 51 11
    Ø6 C-VHK□-01S-06F 56.9 24.3 32.6 7.2 23 53 13
    Ø8 C-VHK□-01S-08F 62.2 26.2 36 18.7 9.7 31 58 17
    1/4 Ø6 C-VHK□-02S-06F 18 41 60.4 24.3 36.1 16.5 3.5 16.8
    18.7     		11 7.2 1.2 31 54 14
    Ø8 C-VHK□-02S-08F 65.2 26.2 39 9.7 32 59 17
    Ø10 C-VHK□-02S-10F 22 46 73.8 30.5 43.3 21.5 4 20.8
    21.8     		14 16.1 3.2 49 68 19
    Ø12 C-VHK□-02S-12F 76.3 31.5 44.8 17.5 63 70 22
    3/8 Ø6 C-VHK□-03S-06F 18 41 62.4 24.3 38.1 16.5 3.5 16.8 11 7.2 1.2 41 56 17
    Ø8 C-VHK□-03S-08F 66.2 26.2 40 18 9.7 40 60
    Ø10 C-VHK□-03S-10F 22 46 74.8 30.5 44.3 21.5 4 20.8
    21.8     		14- 16.1 3.2 51 68 19
    Ø12 C-VHK□-03S-12F 77.3 31.5 45.8 17.5 64 71 22
    1/2 Ø10 C-VHK□-04S-10F -22 46 78.2 30.5 47.7 21.5 4 20.8
    21.8     		14- 16.1 3.2 72 70 22
    Ø12 C-VHK□-04S-12F 80.2: 31.5 48.7 17.5 70 72

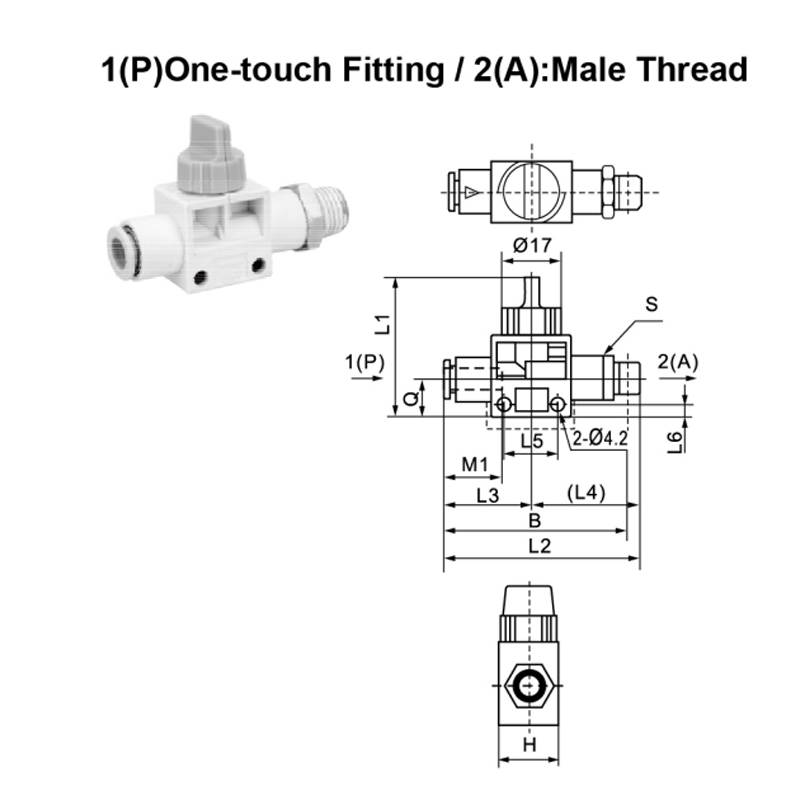

    Uygulanabilir
    boru dış çapı
    (mm)     		Modeliiii Bağlantı
    Konu
    2(A)     		H L1 L2 L3 L4 L5 L6 M1 Q Etkili Area
    (mm²)     		Ağırlık
    (g)     		B S
    Genişlik
    karşısında
    Daireler
    1(P) 1P)R2(A) 2(A)R3/R)
    Ø4 C-VHK□-04F-M5 M5 18 41 52.9 23.8 29.
    31.6     		16.5 3.5 15.8 11 2.0 1.2 19 49 11
    C-VHK□-04F-01S 1/8 55.4 3.4 21 51 13
    Ø6 C-VHK□-06F-M5 M5 18 41 53.9 24.3 29.6 16.5 3.5 16.8 11 2.0 1.2 21 50 11
    C-VHK□-06F-01S 1/8 56.9 32.6 7.2 23 53 13
    C-VHK□-06F-02S 1/4 60.4 36.1 31 54 17
    C-VHK□-06F-03S 3/8 62.4 38.1 41 56 14
    Ø8 C-VHK□-08F-01S 1/8 18 41 62.2 26.2 36 16.5 3.5 18.7 11 9.7 1.2 31 58 17
    C-VHK□-08F-02S 1/4 65.2 39 32 59 19
    C-VHK□-08F-03S 3/8 66.2 40 40 60 22
    Ø10 C-VHK□-10F-02S 1/4 22 46 73.8 30.5 43.3 21.5 4 20.8 14 16.1 3.2 49 68 17
    C-VHK□-10F-03S 3/8 74.8 44.3 51
    C-VHK□-10F-04S 1/2 78.2 47.7 72 70 19
    Ø12 C-VHK□-12F-02S 1/4 22 46 76.3 31.5 44.8 21.5 4 21 14 17.5 3.2 63 70 22
    C-VHK□-12F-03S 3/8 77.3 45.8 64 71
    C-VHK□-12F-04S 1/2 80.2 48.7 70 72

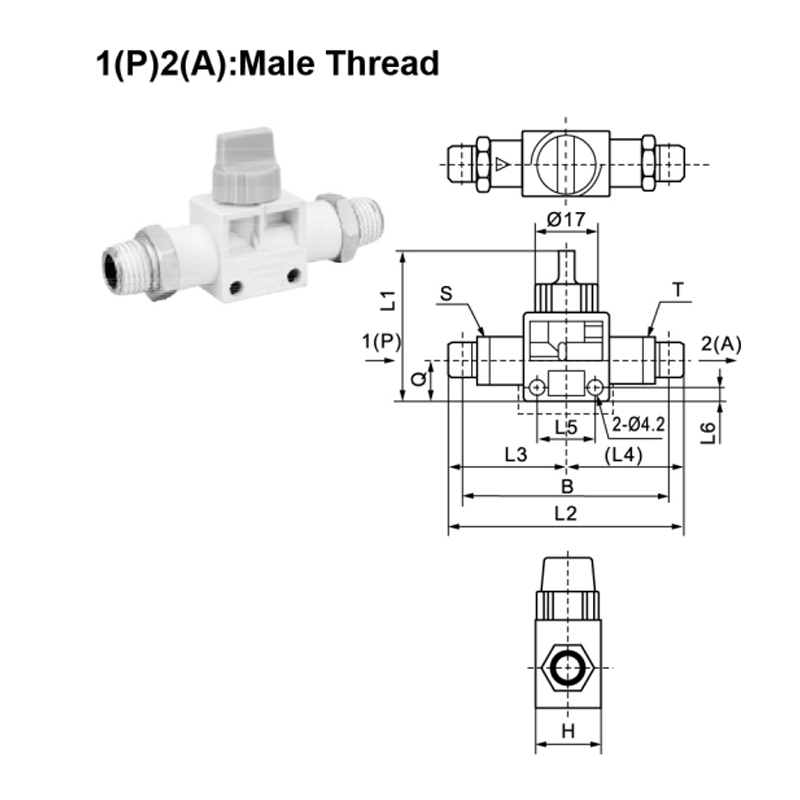

    Bağlantı Thread Modeliiii H L1 L2 L3 L4 L5 L6 Q Etkili Area
    (mm²)
    Ağırlık
    (g)     		B S
    Genişlik
    karşısında
    Daireler     		T
    Genişlik
    karşısında
    Daireler
    1(P) 2(A) 1P)R2(A) 2(A)R3R)
    M5 M5 C-VHK□-M5-M5 18 41 58.2 29.1 29.1 16.5 3.5 11 2.0 1.2 23 51 11 11
    1/8 M5 C-VHK□-01S-M5 18 41 61.6 32.6 29 16.5 3.5 11 2.0 1.2 26 54 13 13
    1/8 C-VHK□-01S-01S 65.2 32.6 8.6 30 57
    14 1/8 C-VHK□-02S-01S 18 41 71.6 39 32.6 16.5 3.5 11 9.0 1.2 39 62 17 13
    1/4 C-VHK□-02S-02S 78 39 9.7 47 66 17
    3/8 1/4 C-VHK□-03S-02S 22 46 85.1 44.3 40.8 21.5 4 14 13.7 3.2 65 73 19 17
    3/8 C-VHK□-03S-03S 88.6 44.3 16.1 72 76 19
    1/2 3/8 C-VHK□-04S-03S 22 46 93 48.7 44.3 21.5 4 14 15.1 3.2 90 79 22 19
    1/2 C-VHK□-04S-04S 97.4 48.7 17.5 101 81 22
