SC Serisi (Rot Tipi) Standart Silindir Tedarikçiler

Ana Sayfa / Ürünler / Hava Silindiri / Standart Silindir / SC Serisi (Rot Tipi) Standart Silindir

SC Serisi (Rot Tipi) Standart Silindir SC Serisi (Rot Tipi) Standart Silindir
  • SC Serisi (Rot Tipi) Standart Silindir
  • SC Serisi (Rot Tipi) Standart Silindir
Standart Silindir

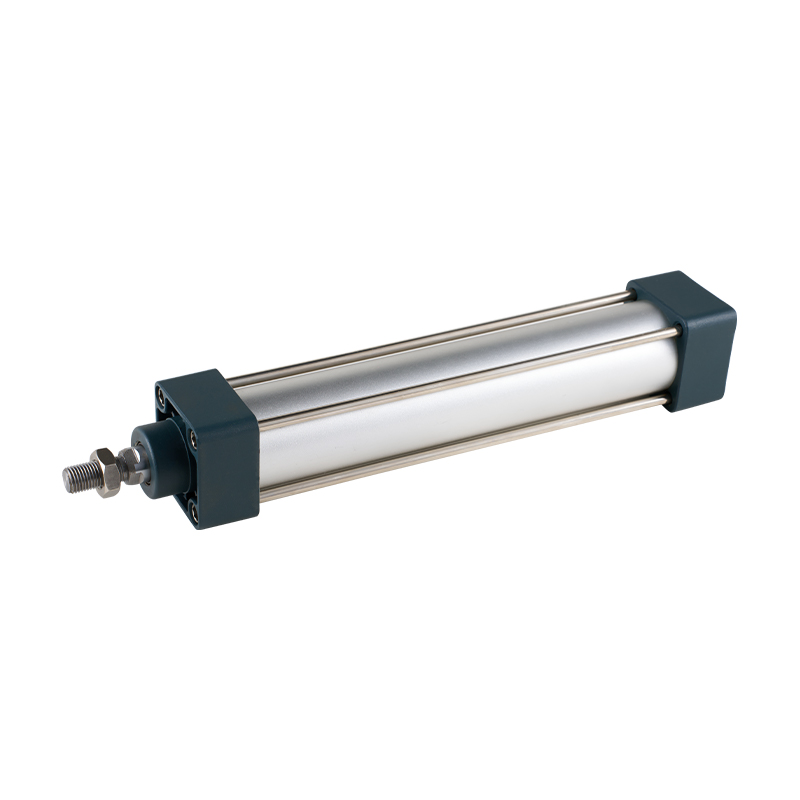

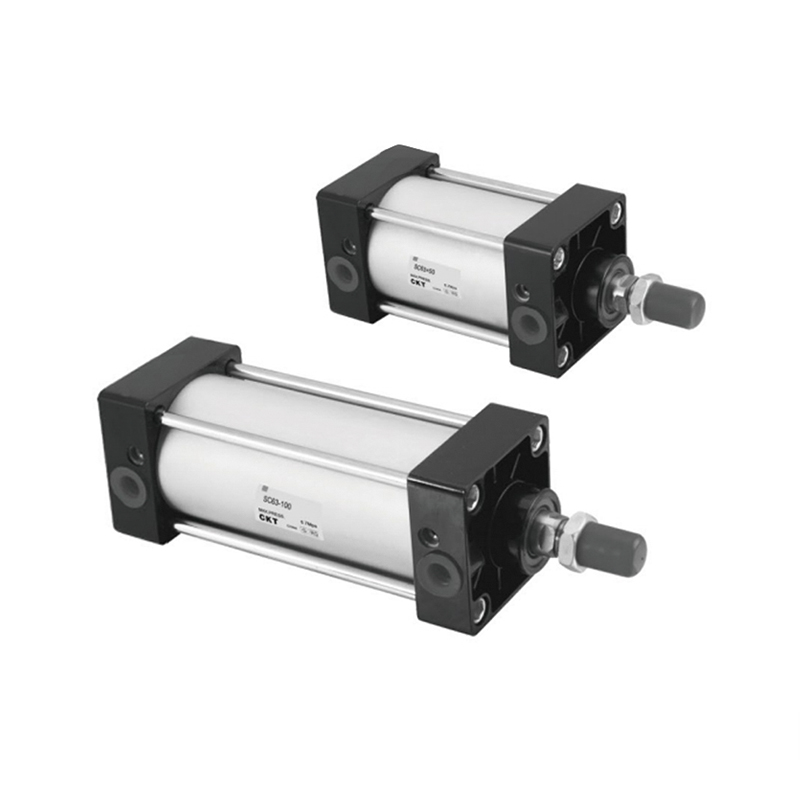

SC Serisi (Rot Tipi) Standart Silindir

1. Piston contası, kompakt boyut ve yağ depolama işlevine sahip özel şekilli, çift yönlü bir sızdırmazlık yapısını benimser;
2. Bu bir rot silindiridir ve ön ve arka kapaklar, iyi güvenilirliğe sahip olan sütunlarla alüminyum tüp silindir gövdesine bağlanmıştır;
3. ISO15552 standart silindirlerle karşılaştırıldığında, aynı silindir çapına sahip SC serisi silindirlerin uzunluğu daha küçüktür;
4. Silindir tamponu ayarı stabildir;
5. Müşterilerin seçebileceği çeşitli özelliklere sahip silindirler ve silindir montaj aksesuarları mevcuttur;
6. Silindirin 150°C koşullarında normal çalışmasını sağlamak için yüksek sıcaklığa dayanıklı sızdırmazlık malzemeleri seçin.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：MBB Serisi Standart Silindir
SONRAKİ：Sonraki makale yok
  • Delik Boyutu (mm) 32 40 50 63 80 100
    Eylem Çift etkili
    Sıvı Hava (40μm filtre elemanı ile filtrelenecek)

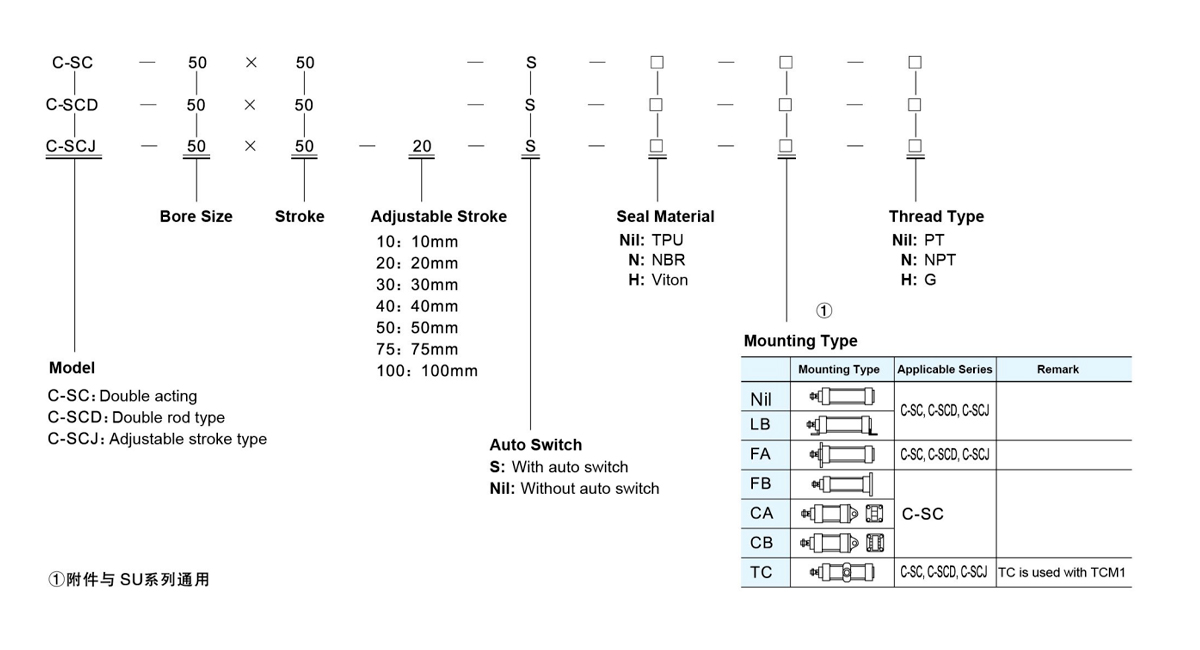

    Montaj
    Tür     		C-SC serisi Bacis FA FB CA CB LB TC TCM1
    C-SCD,C-SCJ serisi Bacis FA LB TC TCM1
    Çalışma Basıncı Aralığı 0,1~1,0MPa(14~145Psi)
    Kanıt Basıncı 1.5MPa(215Psi)
    Çalışma Sıcaklığı(°C) -20~80
    Çalışma Hız Aralığı (mm/s) 30~800
    Strok Uzunluğu Toleransı 0~250 1 251~1000 1,4 1001~1500 1,8
    Yastık Ayarlanabilir yastık
    Yastık Stroke(mm) 21 28 29
    *Bağlantı Noktası Boyutu PT1/8 PT1/4 PT3/8 PT1/2
    *Bağlantı için NPT ve G thread tipleri mevcuttur.

  • Delik Boyutu

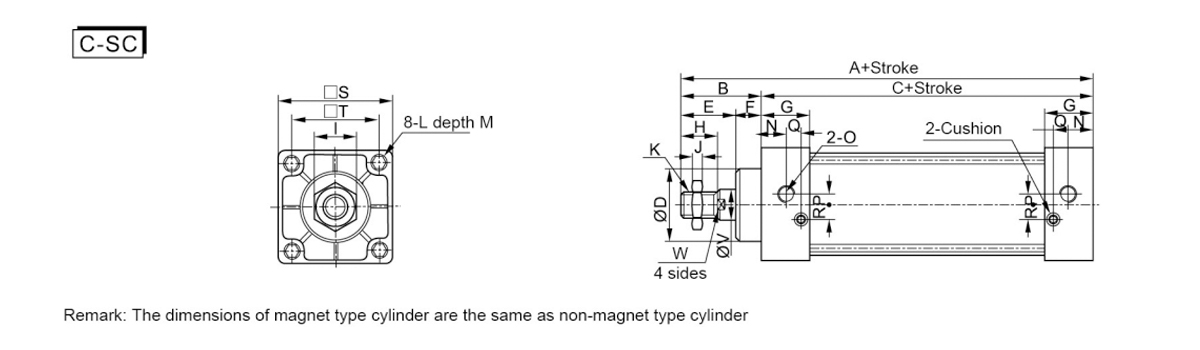

    Sembol     		A B C D E F G H I J K L M N O P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 13.7 G1/8” 3.5 7.5 7 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 13.5 G1/4” 6 8.2 9 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 13.5 G1/4” 8.5 8.2 9 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 13.5 G3/8” 7 8.2 8.5 75 56 20 17
    80 182 75 108 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 G3/8” 10 9.5 14 94 70 25 22
    100 189 75 114 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 G1/2” 11 9.5 14 112 84 25 22
    125 246 101 145 57 69 32 40 54 39 11 M27×2 M12×1,75 15 20 G1/2” - - - 140 110 32 29
    160 315 135 180 65 80 36 50 60 52 14 M36×2 M16×2 15 25 G3/4” - - - 180 140 40 36
    200 334 149 185 80 80 48 50 60 52 14 M36×2 M16×2 30 25 G3/4” - - - 220 175 50 46
    250 384 189 195 90 119 70 50 84 65 21 M42×2 M20×2,5 30 25 G3/4” - - - 280 220 50 46
    320 440 206 234 110 126 80 55 96 75 24 M48×2 M24×3 40 27.5 G1” - - - 350 280 70 65
    400 440 190 250 128 110 80 60 70 85 28 M56×4 M30×3,5 40 30 G1” - - - 430 350 80 76

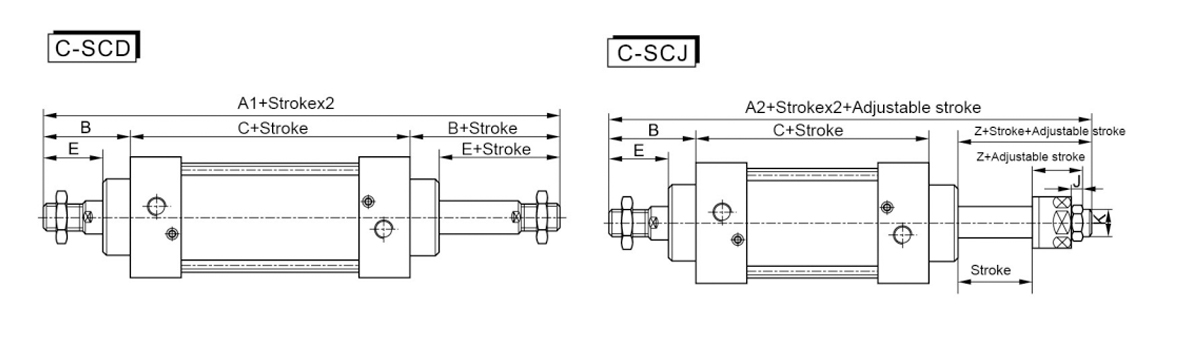

    Delik Boyutu/Sembol A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Açıklama:
    1. Mıknatıslı silindirin boyutları mıknatıssız tip silindirle aynıdır
    2. Model için C-SC standart tipiyle aynı boyutta boyutu gösterilmiyor
