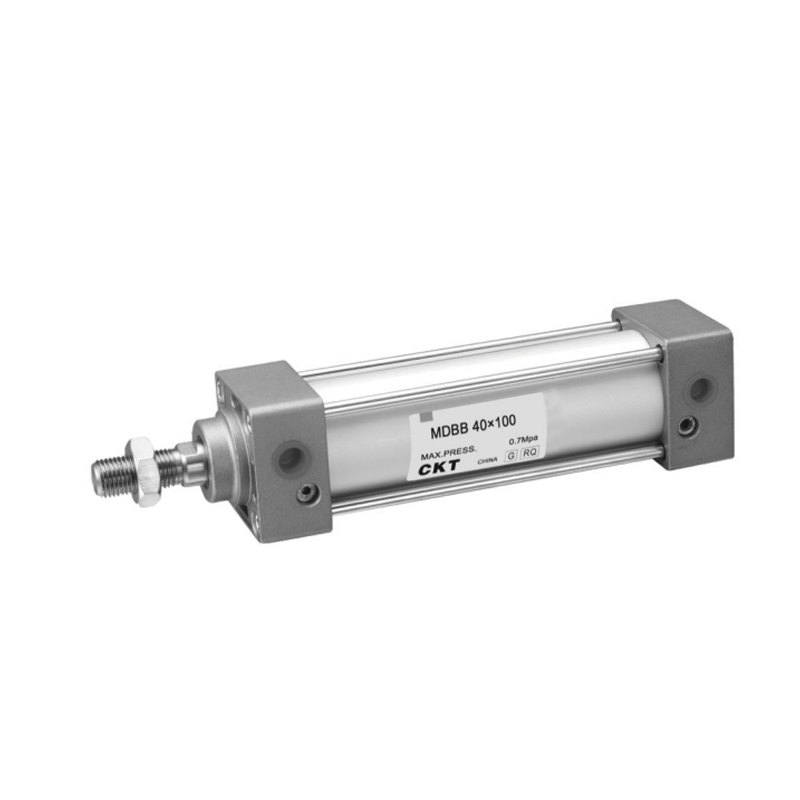

MBB Serisi Standart Silindir
  • MBB Serisi Standart Silindir
Standart Silindir

MBB Serisi Standart Silindir

1. Piston contası, kompakt boyut ve yağ depolama işlevine sahip özel şekilli, çift yönlü bir sızdırmazlık yapısını benimser;
2. Bu bir rot kolu silindiridir ve ön ve arka kapaklar, iyi güvenilirliğe sahip olan sütunlarla alüminyum tüp silindir gövdesine bağlanmıştır;
3. ISO15552 standart silindirlerle karşılaştırıldığında, aynı silindir çapına sahip MBB serisi silindirlerin uzunluğu daha küçüktür;
4. Silindir tamponu ayarı stabildir;
5. Müşterilerin seçebileceği çeşitli özelliklere sahip silindirler ve silindir montaj aksesuarları mevcuttur;
6. Yüksek sıcaklığa dayanıklı sızdırmazlık malzemelerinin seçimi, silindirin 150°C koşullar altında normal çalışmasını sağlayabilir.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：SU Serisi Standart Silindir (Rotsuz Tip)
SONRAKİ：SC Serisi (Rot Tipi) Standart Silindir
  • Delik Boyutu (mm) 32 40 50 63 80 100 125
    Eylem Çift etkili
    Sıvı Hava (40μm filtre elemanı ile filtrelenecek)
    Sabit

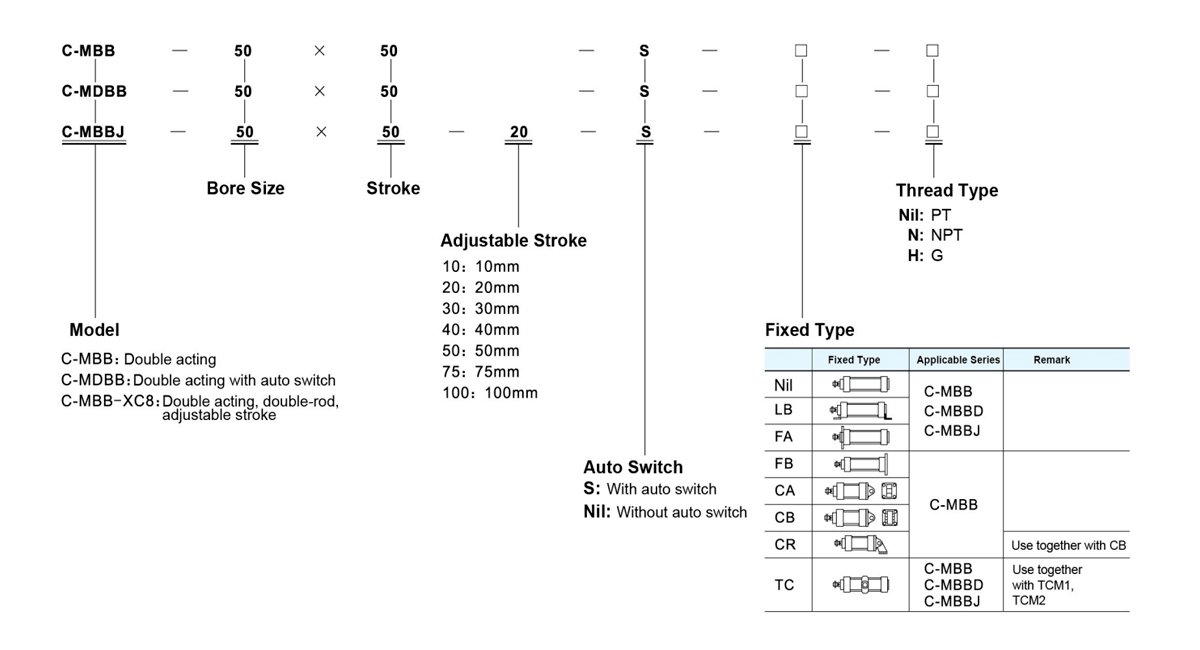

    Tür     		C-MBB serisi Temel tip FA FB CA CB CR LB TC TCM1 TCM2
    C-MBBD,C-MBBJ serisi Temel tip FA LB TC TCM1 TCM2
    Çalışma Basıncı Aralığı 0,1~1,0MPa(14~145psi)
    Kanıt Basıncı 1.5MPa(215psi)
    Çalışma Sıcaklığı(°C) -20~80°C
    Çalışma Hız Aralığı (mm/s) 30~800 30~500
    Strok Uzunluğu Toleransı 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Yastık Ayarlanabilir yastık
    Yastık Stroke (mm) 24 32 37.5 40
    *Bağlantı Noktası Boyutu PT1/8 PT1/4 PT3/8 PT1/2
    *Bağlantı için NPT ve G thread tipleri mevcuttur.

  • Sembol/

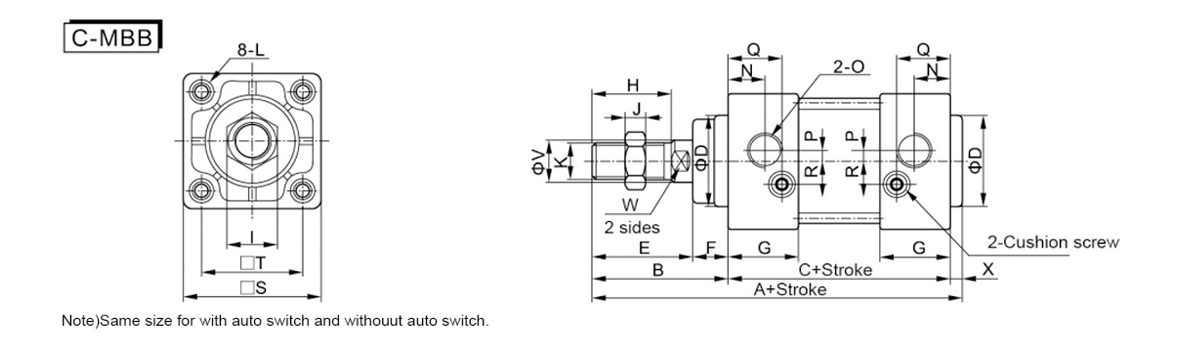

    Delik Boyutu     		A B C D E F G H I J K L N O P Q R S T V W X
    32 135 47 84 30 34 13 27 22 17 6 M10×1,25 M6 13 PT1/8 4 20.5 6.5 46 32.5 12 10 4
    40 139 51 84 35 38 13 27 30 19 8 M14×1,5 M6 14 PT1/4 4 20.5 9 52 38 16 14 4
    50 156 58 94 40 44 14 31.5 35 27 11 M18×1,5 M8 15.5 PT1/4 5 23 10.5 65 46.5 20 18 4
    63 156 58 94 45 44 14 30.5 35 27 11 M18×1,5 M8 16.5 PT3/8 9 23 12 75 56.5 20 18 4
    80 190 72 114 45 52 20 38 40 32 13 M22×1,5 M10 19 PT3/8 11.5 26.5 14 95 72 25 22 4
    100 190 72 114 55 52 20 38 40 36 13 M26×1,5 M10 19 PT1/2 17 28.5 15 114 89 30 26 4
    125 223 97 120 60 70 27 38 54 41 13.5 M27×2 M12 19 PT1/2 17 29 15 137 110 32 27 60

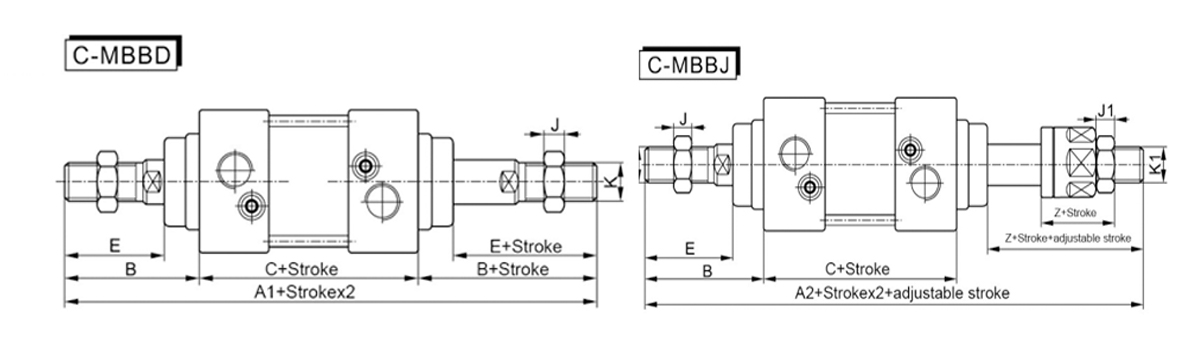

    Sembol /
    Delik Boyutu     		A1 A2 B C E J J1 Z K K1
    32 178 171 47 84 34 6 6 27 M10×1,25 M10×1,25
    40 186 176 51 84 38 8 7 28 M14×1,5 M12×1,25
    50 210 195 58 94 44 11 8 29 M18×1,5 M16×1,5
    63 210 195 58 94 44 11 8 29 M18×1,5 M16×1,5
    80 258 241.5 72 114 52 13 10 35.5 M22×1,5 M20×1,5
    100 258 248.5 72 114 52 13 13.5 42.5 M26×1,5 M27×2
    125 314 286.5 97 120 70 13.5 13.5 42.5 M27×2 M27×2
    Not) 1. Otomatik geçişli ve otomatik geçişsiz için aynı boyut.
    2. Gösterilmeyen model C-MBB temel tipiyle aynı boyuttadır

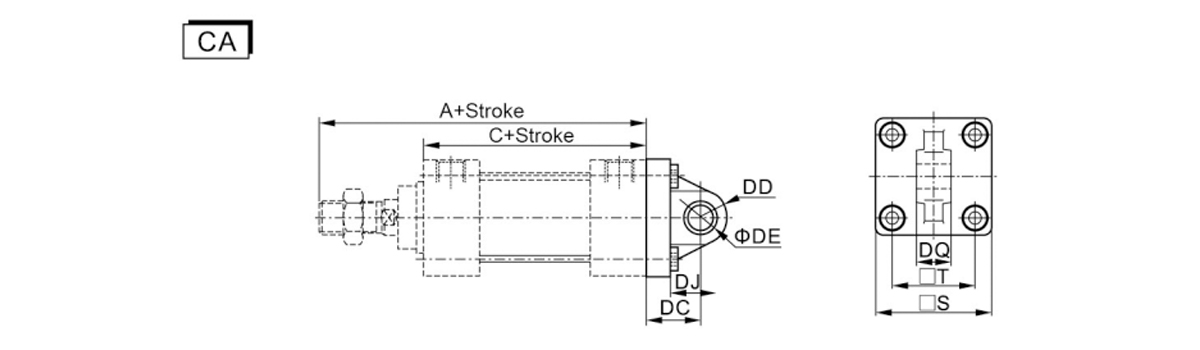

    Sembol/
    Delik Boyutu     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    S 46 52 65 75 95 114 136
    T 32.5 38 46.5 56.5 72 89 110
    DC 23 23 30 30 42 42 50
    GG 10.5 11 15 15 23 23 28
    Almanya 10 10 14 14 22 22 25
    DJ 13 13 17 17 27 27 28
    DQ 13.8 13.8 19.8 19.8 29.8 29.8 31.8

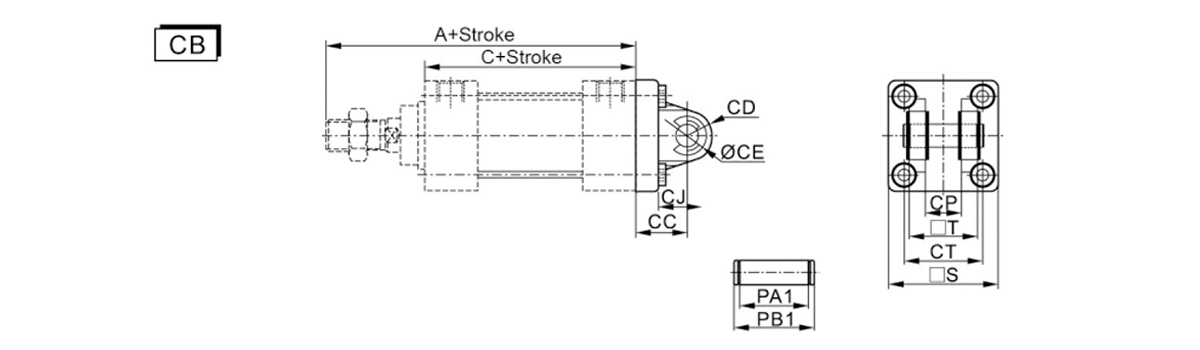

    Sembol /
    Delik Boyutu     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    CC 23 23 30 30 42 42 50
    CD 10.5 11 15 15 23 23 28
    CE 10 10 14 14 22 22 25
    CJ 14 14 18 18 27 27 32
    CP 14.2 14.2 20.2 20.2 30.2 30.2 32.2
    BT 32.5 38 46.5 56.5 72 89 110
    PA1 28.8 28.8 40.8 40.8 60.8 60.8 64.8
    PB1 34.6 34.6 47 47 69.2 69.2 73.2
    S 46 52 65 75 95 114 136
    T 28 28 40 40 60 60 64

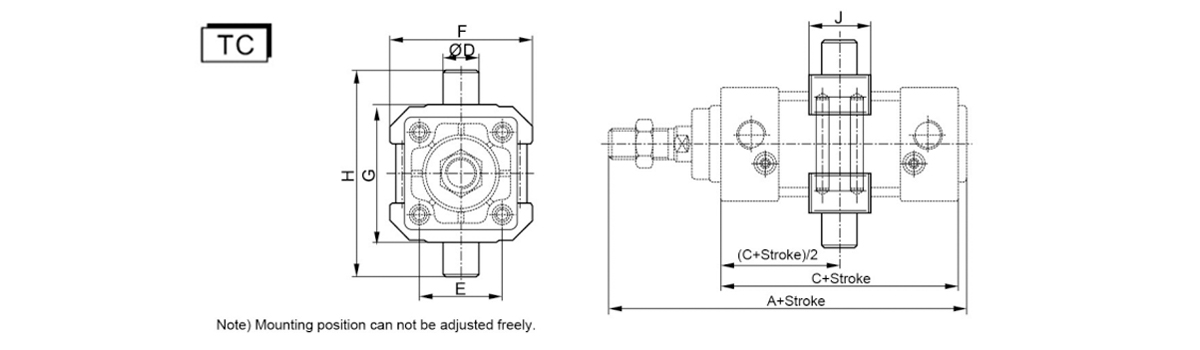

    Sembol /
    Delik Boyutu     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    C 84 84 94 94 114 114 120
    D 12 16 16 20 20 25 25
    E 32.5 38 46.5 56.5 72 89 110
    F 52 65 75 90 112 135 170
    G 50 63 75 90 110 132 160
    H 74 95 107 130 150 182 210
    J 22 28 28 30 32 38 40

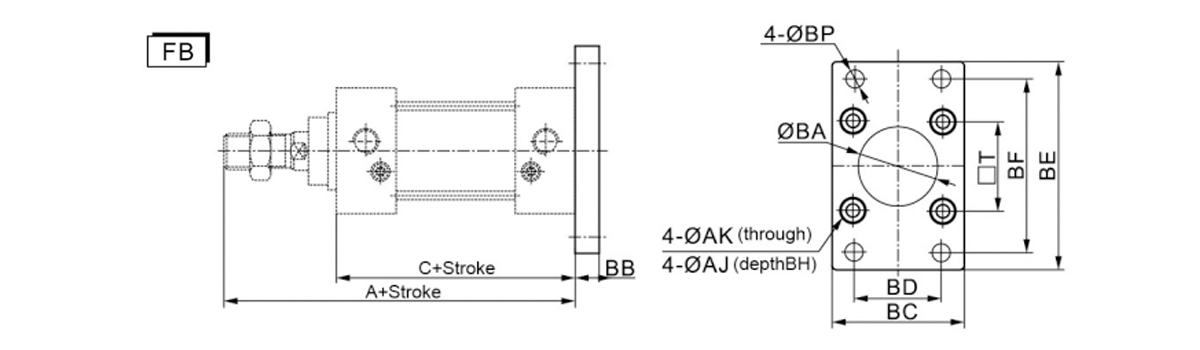

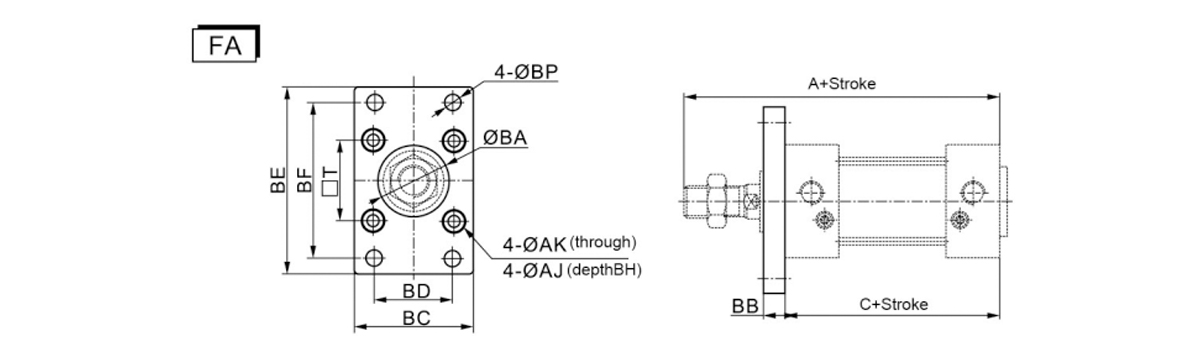

    Sembol/
    Delik Boyutu     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    AJ 11 11 14 14 17 17 19
    AK 6.5 6.5 9 9 11 11 13
    lisans 30.5 35.5 40.5 45.5 45.5 55.5 60.5
    BB 10 10 12 12 16 16 20
    M.Ö. 47 53 65 75 95 115 138
    BD 32 36 45 50 63 75 102
    OL 80 90 108 118 150 176 216
    erkek arkadaş 64 72 90 100 126 150 180
    BH 6.5 6.5 8.5 8.5 10.5 10.5 12.5
    kan basıncı 7 9 9 9 12.5 14.5 14
    T 32.5 38 46.5 56.5 72 89 110

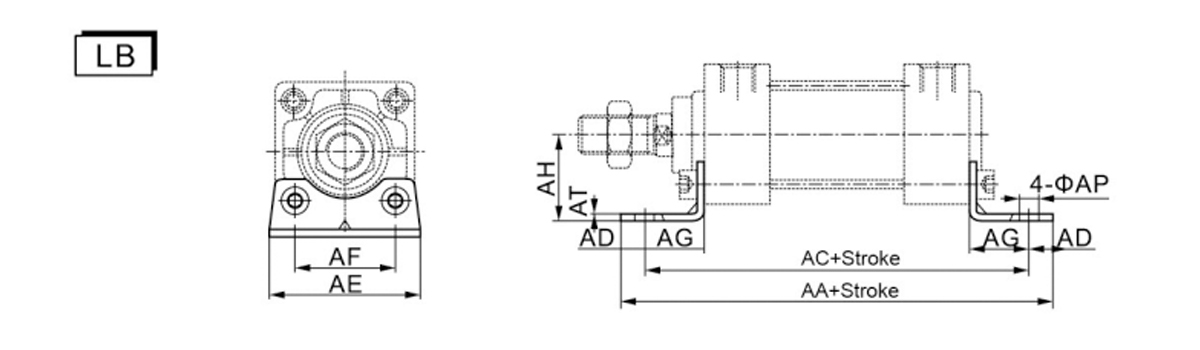

    Sembol/
    Delik Boyutu     		32 40 50 63 80 100 125
    AA 146 154 170 176 202 210 250
    klima 128 132 148 148 174 178 210
    reklam 9 11 11 14 14 16 20
    AE 50 55 70 80 100 120 136
    AF 32 38 46 56 72 89 90
    AG 22 24 27 27 30 32 45
    ah 30 33 40 45 55 65 81
    Erişim noktası 7 9 9 12 12 14 14
    AT 3 3 3 4 5 5 8

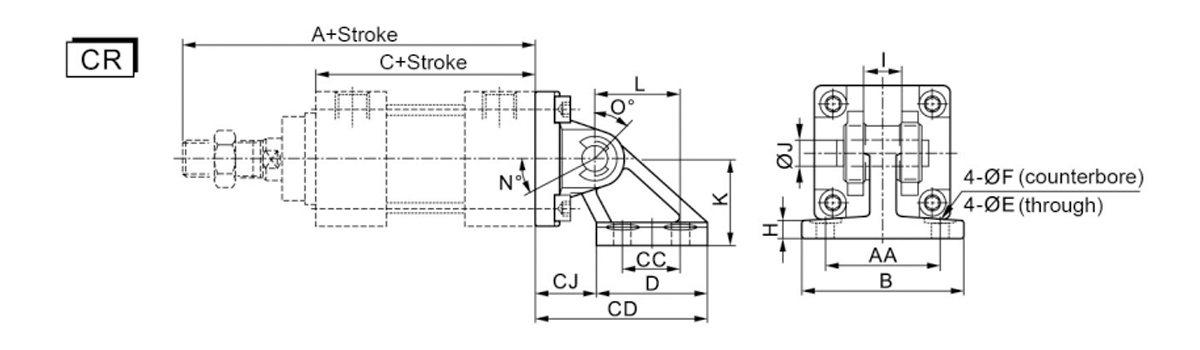

    Sembol /
    Delik Boyutu     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    AA 44 44 60 60 86 86 110
    B 62 62 81 81 111 111 136
    C 84 84 94 94 114 114 120
    CC 22 22 30 30 45 45 60
    CD 65 65 84.5 84.5 120 120 143
    CJ 23 23 31.5 31.5 47 47 53
    D 42 42 53 53 73 73 90
    E 6.6 6.6 9 9 11 11 13.5
    F 12 12 15 15 18 18 20
    H 7 7 8 8 10 10 14
    I 13.8 13.8 19.8 19.8 29.8 29.8 31.8
    J 10 10 14 14 22 22 25
    K 33 33 45 45 65 65 75
    L 32 32 43 43 64 64 78
    N 25 25 40 40 30 30 30
    O 45 45 60 60 55 55 50
    HAYIR 90° 160 160 190 190 175 175 170

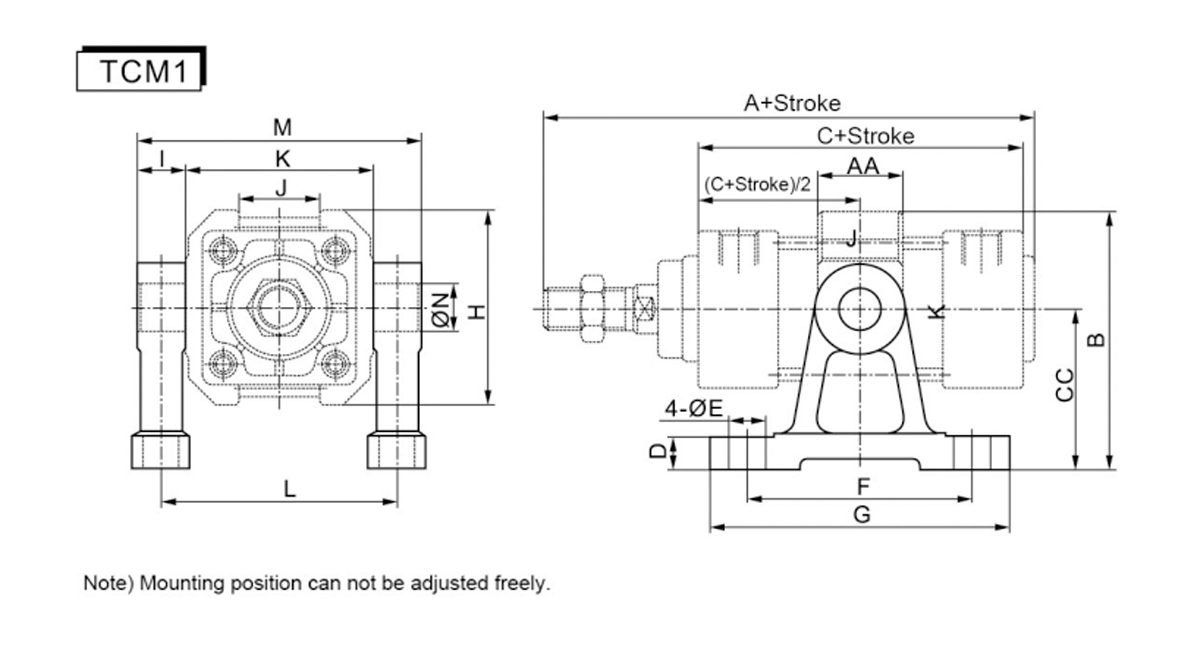

    Sembol/
    Delik Boyutu     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    AA 22 28 28 30 32 38 40
    B 66 86.5 91.5 115 126 157.5 175
    C 84 84 94 94 114 114 120
    CC 40 54 54 70 70 90 90
    D 11 11 11 11 11 19 19
    E 9 12 12 12 12 18 18
    F 60 75 75 85 85 115 115
    G 80 100 100 110 110 155 155
    H 52 65 75 90 112 135 170
    I 12 16 16 20 20 25 25
    J 20 27 31 42 54 68 80
    K 50 63 75 90 110 132 160
    L 62 79 91 110 130 157 185
    M 77 98 110 133 153 185 213
    N 12 16 16 20 20 25 25

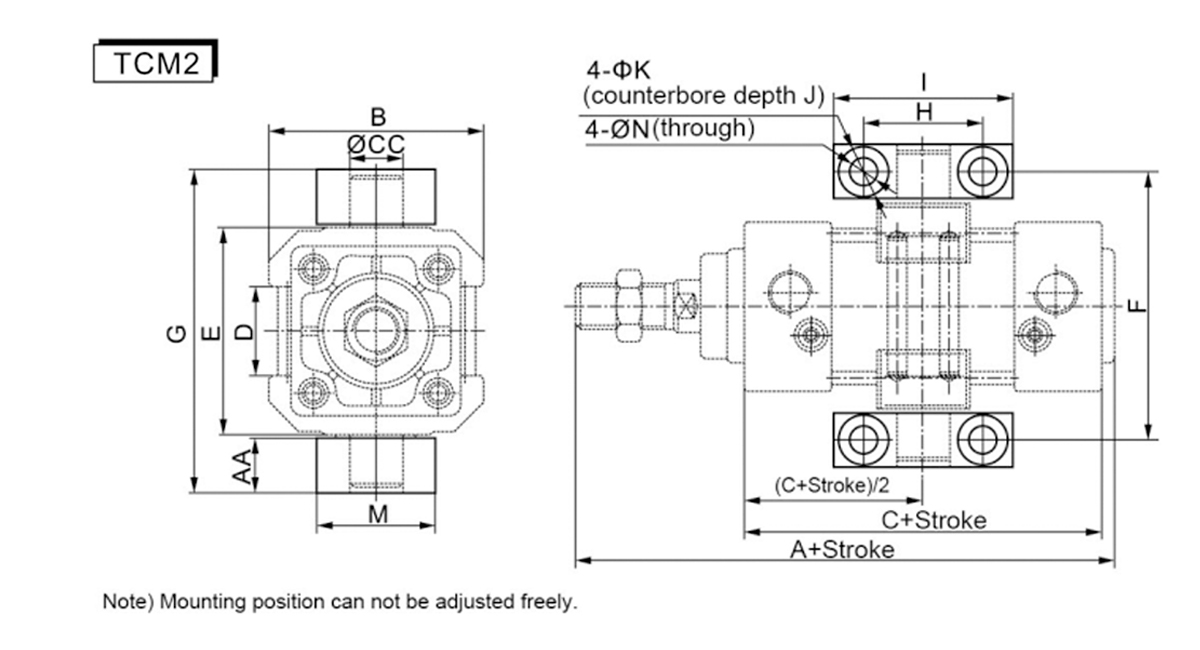

    Sembol/
    Delik Boyutu     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    AA 14 17 17 20.5 20.5 24.5 24.5
    B 52 65 75 90 112 135 170
    C 84 84 94 94 114 114 120
    CC 12 16 16 20 20 25 25
    D 20 27 31 42 54 68 80
    E 50 63 75 90 110 132 160
    F 66 82 94 113.5 133.5 159.5 187.5
    G 80 99 111 134 154 184 212
    H 32 36 36 42 42 50 50
    I 46 55 55 65 65 75 75
    J 6.8 9 9 11 11 14 14
    K 11 15 15 18 18 20 20
    M 30 36 36 40 40 50 50
    N 7 9 9 11 11 14 14
