AS Serisi Hızlı Değiştirme Konnektörlü Hız Kontrol Vanası Tedarikçiler

Ana Sayfa / Ürünler / Pnömatik Aksesuar / Akış Kontrol Vanası/Çek Valf / AS Serisi Akış Kontrol Vanası / AS Serisi Hızlı Değiştirme Konnektörlü Hız Kontrol Vanası

AS Serisi Hızlı Değiştirme Konnektörlü Hız Kontrol Vanası AS Serisi Hızlı Değiştirme Konnektörlü Hız Kontrol Vanası
  • AS Serisi Hızlı Değiştirme Konnektörlü Hız Kontrol Vanası
  • AS Serisi Hızlı Değiştirme Konnektörlü Hız Kontrol Vanası
AS Serisi Akış Kontrol Vanası

AS Serisi Hızlı Değiştirme Konnektörlü Hız Kontrol Vanası

Hızlı değiştirilebilir konnektörlere sahip AS serisi hız kontrol valfleri, pnömatik aktüatörlerin (silindirler gibi) hareket hızının kolayca ayarlanması gereken durumlar için özel olarak tasarlanmıştır. Entegre hızlı konnektör tasarımı, aletlerin bağlantı ve bağlantılarının kesilmesinin anında tamamlanmasına olanak tanıyarak boru hattı konfigürasyonunu ve ekipman değiştirme sürecini önemli ölçüde basitleştirir.

Temel fonksiyon entegrasyonu: Akış kontrolü ve boru hattı bağlantısının verimli bir kombinasyonunu elde etmek için gaz akış hızının hassas ayar fonksiyonunu ve hızlı akışkan yolu bağlantı/bağlantı kesme mekanizmasını tek bir valf gövdesine entegre edin.

Hassas akış kontrolü: Pürüzsüz ve doğrusal akış özellikleri sağlayarak operatörlerin, çalışma koşullarına göre pnömatik aktüatörlerin hızında hassas ve güvenilir kademesiz ayarlamalar yapmasına olanak tanır.

Hızlı değiştirme işleminin avantajları: Entegre standart hızlı değiştirme arayüzü (dişi kafa), gaz hattı bağlantısını kurmak veya kesmek için ilgili konnektörü (erkek kafa) itmeniz veya çıkarmanız yeterlidir; ekipman bakımı, değişimi veya üretim hattının yeniden düzenlenmesi verimliliğini büyük ölçüde artırır.

Yaygın olarak uygulanabilir senaryolar: Pnömatik aletlerin (pnömatik tornavidalar, taşlama makineleri, püskürtme tabancaları gibi) sıklıkla değiştirilmesi veya tek bir silindirin hızının ayarlanması gereken otomasyon ekipmanları, fikstürler ve üretim hatları için özellikle uygundur.

Modüler ve esnek adaptasyon: Tasarım, çok yönlülüğü dikkate alır ve hızlı değiştirilebilen arayüzü genellikle ana endüstri standartlarını takip eder; bu, mevcut pnömatik sistemdeki hızlı değiştirilebilen erkek konnektör bileşenleriyle hızlı eşleştirme için uygundur.

Sezgisel ve rahat kullanım: Genellikle manuel olarak çalıştırılması kolay bir ayar mekanizması (düğme gibi) ile donatılmıştır ve saha personelinin hızı herhangi bir alete ihtiyaç duymadan kolayca ve sezgisel olarak ayarlamasına olanak tanır.

Güvenilir sıvı kontrolü: Valf çekirdek yapısı tasarımı stabiliteye ve düşük iç sızıntıya odaklanır ve akış değiştiğinde veya belirli bir basınç dalgalanması olduğunda bile ayarlanan hızı nispeten sabit tutabilir.

Kompakt ve dayanıklı yapı: Valf gövdesi, endüstriyel ortamların alan kullanımı ve uzun vadeli dayanıklılık gereksinimlerini karşılamak üzere kompakt bir şekilde yapılandırılmıştır ve çoğunlukla mühendislik plastikleri veya metal alaşımlarından yapılmıştır.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：AS Serisi Hızlı Değiştirme Konnektörlü Hız Kontrol Vanası (Düz Tip)
SONRAKİ：Sonraki makale yok
  • Sıvı Hava
    Kanıt Basıncı 1,5 MPa
    Maksimum Çalışma Basıncı 1 MPa
    Minimum Çalışma Basıncı 0,1 MPa
    Ortam ve Sıvı Sıcaklığı -5-60°C(Donma yok)
    Çevrelerin Adeti 10(M3 ve M5 8'dir)
    Geçerli Boru Çapı Naylon,poliüretan

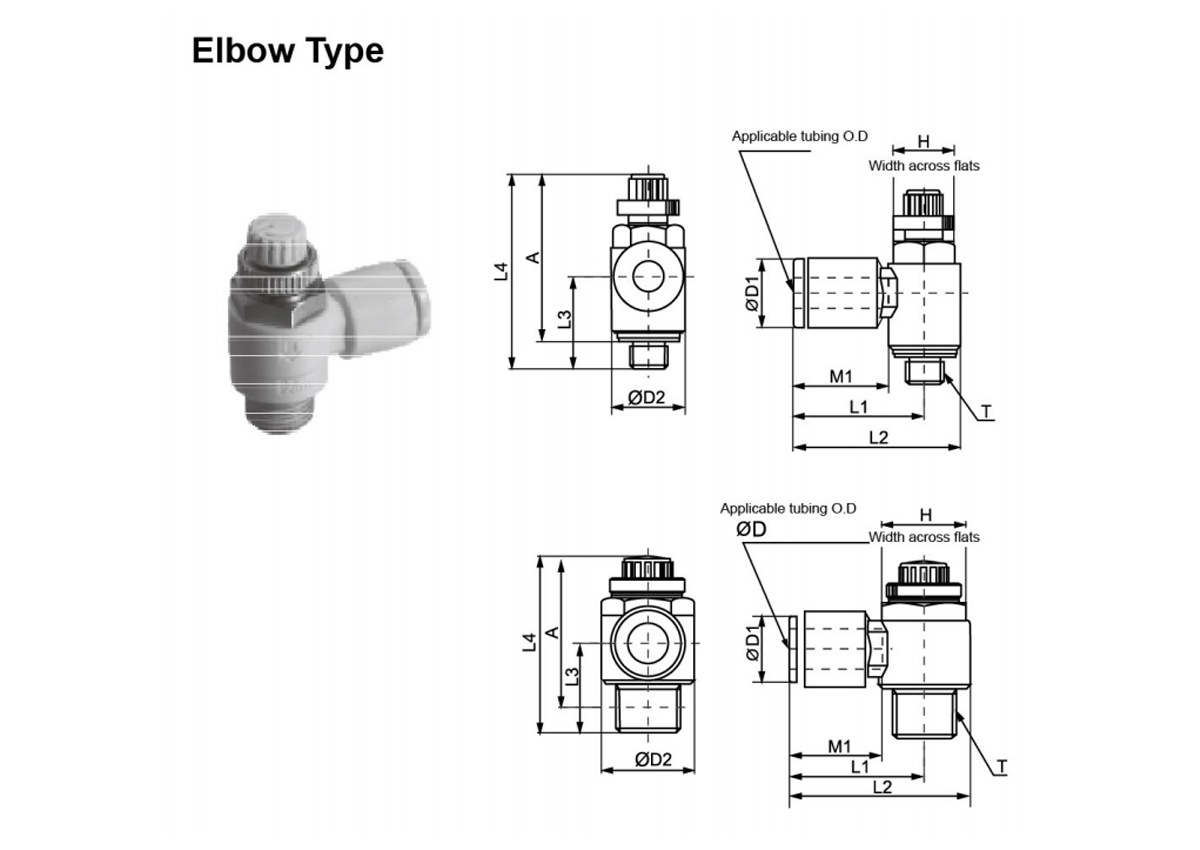

  • ØD Modeliiii T H D1 D2 L1 L2 L3 L4 A M1
    Ø4 C-AS12□1F-M3-04 M30.5 5.5 9.3 9.6 17.3 22.1 12 26.6 24.1 24 21.5 12.7 6
    Ø4 C-AS12□1F-M5-04 M50.8 8 9.3 9.6 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS12□1F-M5-06 M50.8 11.6 18.1 22.9 11.7 13.5
    Ø4 C-AS22□1F-01-04S 1/8 12
    (12.7)     		9.3 14.2 20.4 27.5 14.3 36.1 31.1 32.1 27.1- 12.7 17
    Ø6 C-AS22□1F-01-06S 11.6 20.4 27.5 13.5
    Ø8 C-AS22□1F-01-08S 15.2 25..3 32.4 18.5 19
    Ø10 C-AS22□1F-01-10S 18.5 33.1 40.2 15 21 21
    Ø4 C-AS22□1F-02-04S 1/4 17
    (17.5)     		10.4 18.5 25.2 34.4 18.2 40.4 354 34.4 29.4 16 32
    Ø6 C-AS22□1F-02-06S 12.8 25.2 34.4 17
    Ø8 C-AS22□1F-02-08S 15.2 27.2 36.4 18.5 34
    Ø10 C-AS22□1F-02-10S 18.5 33.9 43.2 20 21 36
    Ø6 C-AS32□1F-02-06S 19 12.8 23 27.8 39.3 21.8 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS32□1F-02-08S 15.2 29.5 41 18.5 63
    Ø10 C-AS32□1F-02-10S 18.5 31.8 43.3 21 67
    Ø12 C-AS32□1F-02-12S 20.9 32.8 44.3 22 69
    06 C-AS32□1F-03-06S 3/8 12.8 23 27.8 39.3 20.9 46.5 41.5 40.2 35.2 17 55
    Ø8 C-AS32□1F-03-08S 15.2 29.5 41 18.5 57
    Ø10 C-AS32□1F-03-10S 18.5 31.8 43.3 21 59
    12 C-AS32□1F-03-12S 20.9 32.8 44.3 22 61
    Ø10 C-AS42□1F-04-10S 1/2 24
    (23.8)     		18.5 28.6 33.6 47.9 25.4 57.6 50.1 49.6 42.1 21 100
    Ø12 C-AS42□1F-04-12S 20.9 34.6 48.9 22 101

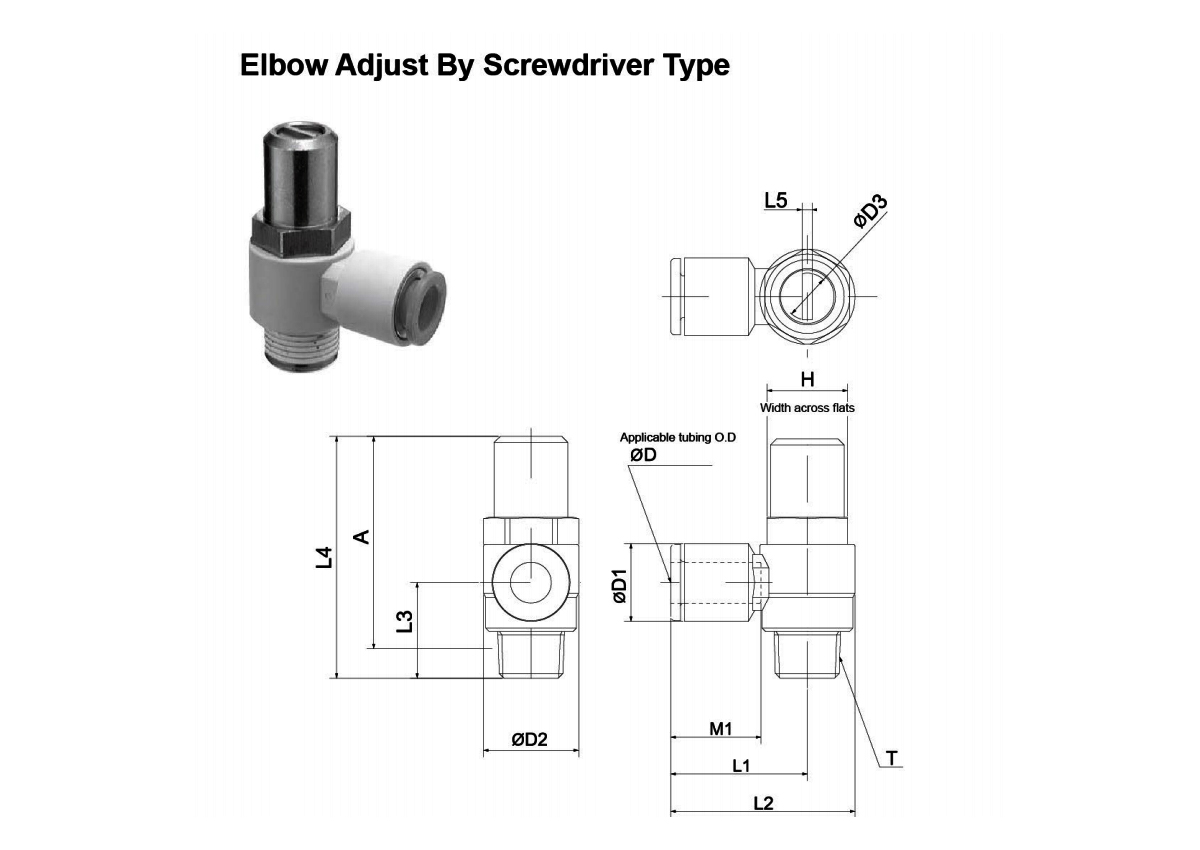

    ØD Modeliiii T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    Ø3.2 AS12□1F-M5-23○ M5 × 0,8 8 8.4 9.6 4.7 17.3 22.1 2.3 31 0.7 27.4 12.7
    Ø4 AS12□1F-M5-04○ 9.3
    Ø6 AS12□1F-M5-06○ 11.6 8.1 22.9 11.7 3.5
    Ø4 AS22□1F-01-04S○ 1/8 12 9.3 14.2 7.2 20.4 27.5 14.3 35.6 1.2 31.6 12.7
    Ø6 AS22□1F-01-06S○ 11.6 13.5
    Ø8 AS22□1F-01-08S○ 15.2 25.3 32.4 18.5
    Ø10 AS22□1F-01-10S○ 18.5 33.1 40.2 15 21
    Ø4 AS22□1F-02-04S○ R1/4 17 10.4 18.5 7.2 25.2 34.4 18.2 40.7 1.2 34.7 16
    Ø6 AS22□1F-02-06S○ 12.8 17
    Ø8 AS22□1F-02-08S○ 15.2 27.2 36.4 18.5
    Ø10 AS22□1F-02-10S○ 18.5 33.9 43.2 20 21
    Ø6 AS32□1F-02-06S○ R1/4 19 12.8 23 9.8 27.8 39.3 21.8 55.3 1.2 49.3 17
    Ø8 AS32□1F-02-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-02-10S○ 18.5 31.8 43.3 21
    Ø12 AS32□1F-02-12S○ 20.9 32.8 44.3 22
    Ø6 AS32□1F-03-06S○ 3/8 19 12.8 23 9.8 27.8 39.3 20.9 53.7 1.2 47.4 17
    Ø8 AS32□1F-03-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-03-10S○ 18.5 31.8 43.3 21
    012 AS32□1F-03-12S○ 20.9 32.8 44.3 22
    Ø10 AS42□1F-04-10S○ 1/2 24 18.5 28.6 12.4 33.6 47.9 25.4 63.8 1.2 55.8 21
    Ø12 AS42□1F-04-12S○ 20.9 34.6 48.9 22

    od Modeliiii T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    Büyük Küçük Büyük Küçük
    Ø4 C-AS13□1F-M3-04 M30.5 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5
    Ø4 C-AS13□1F-M5-04 M50.8 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS13□1F-M5-06 M50.8 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S 1/8 12
    (12.7)     		9.3
    14.2     		9.3 13.1 24.9 17.5 31.8
    36.1
    31.1
    32.1
    27.1     		12.7 18
    Ø6 C-AS23□1F-01-06S 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S 15.2 12.9 16.2 30.9 28.2 41.7 18.5 21
    Ø4 C-AS23□1F-02-04S 1/4 17
    (17.5)     		10.4 18.5 10.9 16.2 30.6 21.9 40.1 40.4 35.4 34.4 29.4 16 32
    Ø6 C-AS23□1F-02-06S 12.8 12.9 18.4 34 25.2 42.6 17 33
    Ø8 C-AS23□1F-02-08S 15.2 12.9 18.3 35.2 28.2 45.6 18.5 36
    Ø10 C-AS23□1F-02-10S 18.5 20.2 38.7 31 48.4 21 40
    φ6 C-AS33□1F-02-06S 19 12.8 23 12.9 20.6 38.5 25.2 47 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS33□1F-02-08S 15.2 12.9 23 39.7 28.2 50 18.5 63
    Ø10 C-AS33□1F-02-10S 18.5 16.2 23 43.7 32.6 54.4 21 67
    Ø12 C-AS33□1F-02-12S 20.9 20.6 44.9 34.4 56.2 22 69
    Ø6 C-AS33□1F-03-06S 3/8 12.8 23 12.9 20.6 38.5 25.2 46.1 46.5 41.5 40 35 17 56
    Ø8 C-AS33□1F-03-08S 15.2 12.9 23 39.7 28.2 49.1 18.5 59
    Ø10 C-AS33□1F-03-10S 18.5 16.2 23 43.7 32.6 53.5 21 63
    Ø12 C-AS33□1F-03-12S 20.9 23 44.9 34.4 55.3 22 65
    Ø10 C-AS43□1F-04-10S 1/2 24
    (23.8)     		18.5 28.6 16.2 25.8 49.4 32.6 58 57.6 50.1 49.6 42.1 21 104
    Ø12 C-AS43□1F-04-12S 21.7 19.4 26.8 52 36.3 61.7 22 106

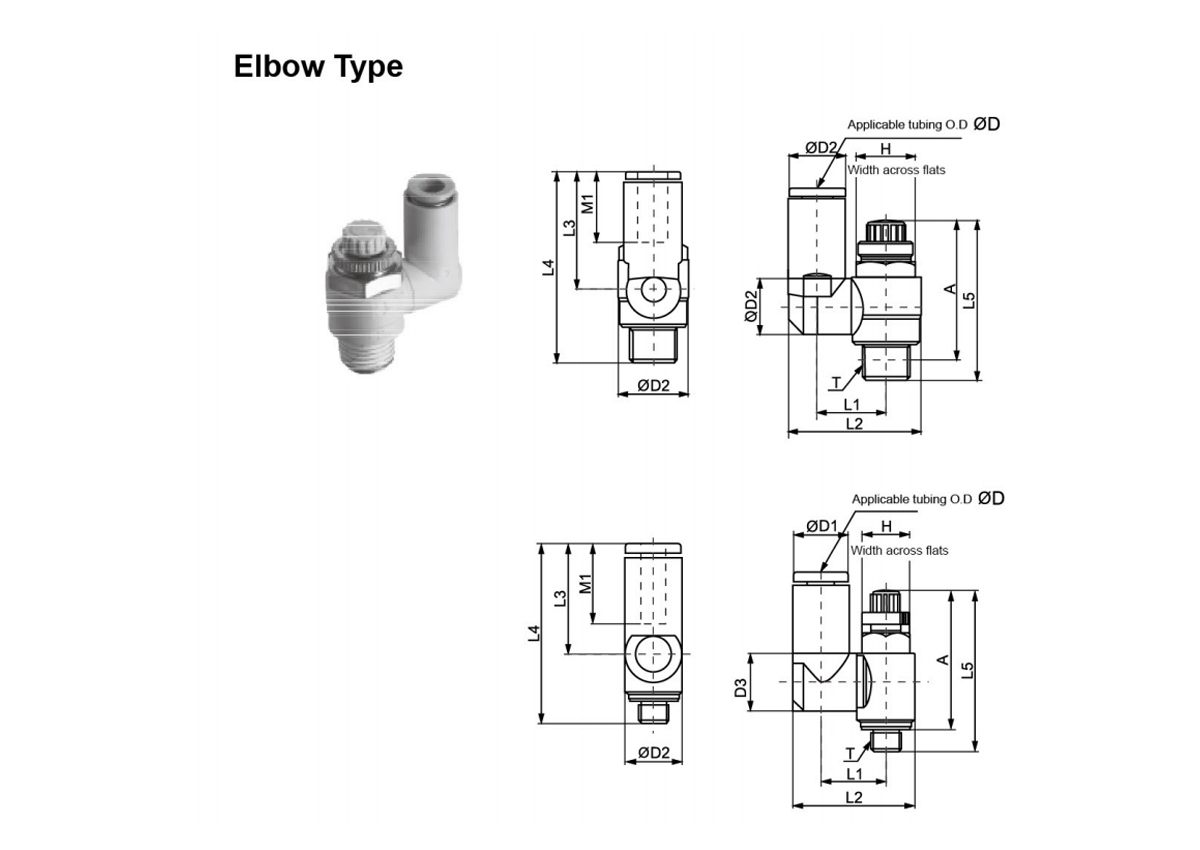

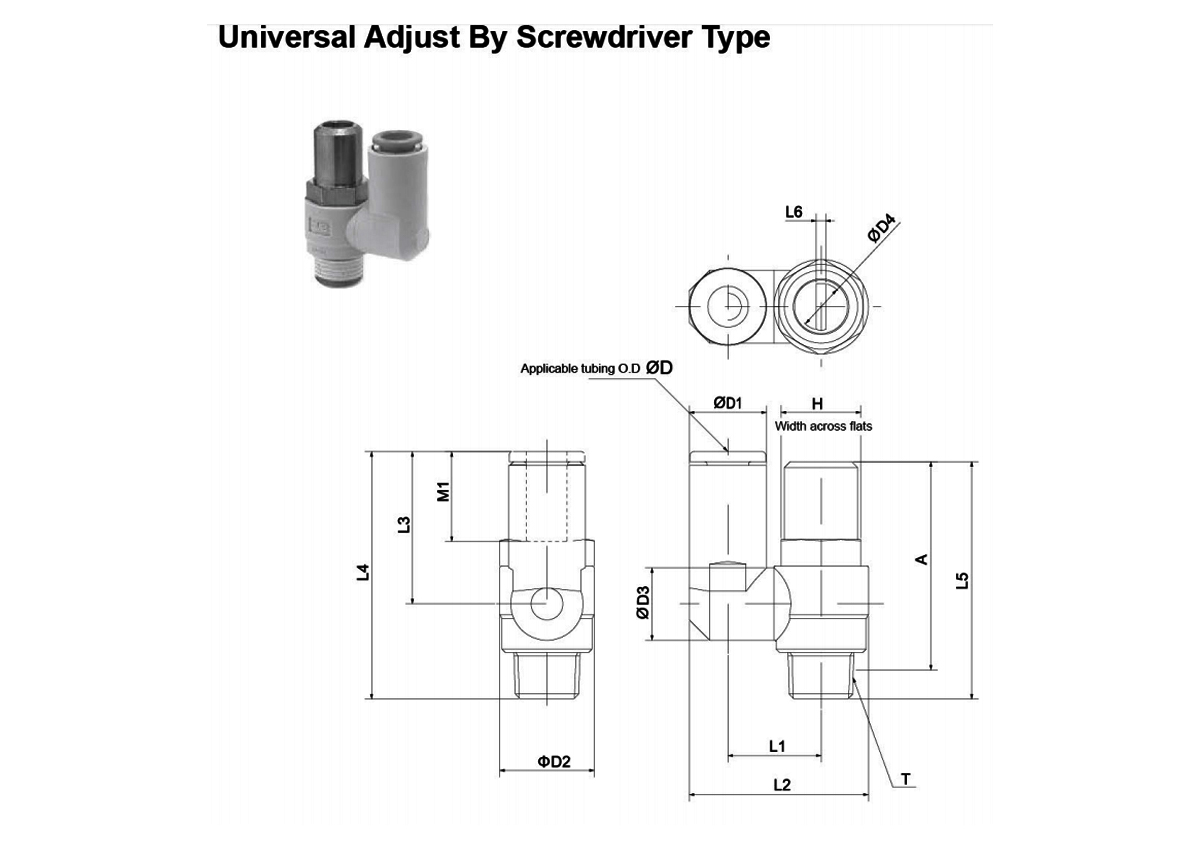

    ØD Modeliiii T H D1 D2 D3 D4 L1 L2 L3 L4 L5 L6 A M1
    Ø3.2 C-AS13□1F-M5-23○ M5 × 0,8 8 8.4 9.6 9.3 4.7 10.8 19.8 17.5 28.7 31 0.7 27.4 12.7
    Ø4 C-AS13□1F-M5-04○ 9.3 20.3
    Ø6 C-AS13□1F-M5-06○ 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S○ 1/8 12 9.3 14.2 9.3 7.2 13.1 24.9 17.5 31.8 35.6 1.2 31.6 12.7
    Ø6 C-AS23□1F-01-06S○ 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S○ 15.2 12.9
    10.9     		16.2 30.9 28.2 41.7 18.5
    Ø4 C-AS23□1F-02-04S○ R1/4 17 10.4 18.5 7.2 16.2 30.6 21.9 40.1 40.7 1.2 34.7 16
    Ø6 C-AS23□1F-02-06S○ 12.8 12.9 18.4 34 25.2 42.6 17
    Ø8 C-AS23□1F-02-08S○ 15.2 18.3 35.2 28.2 45.6 18.5
    Ø10 C-AS23□1F-02-10S○ 18.5 20.2 38.7 31 48.4 21
    Ø6 C-AS33□1F-02-06S○ R1/4 19 12.8 23 12.9 9.8 20.6 38.5 25.2 47 55.3 1.2 49.3 17
    Ø8 C-AS33□1F-02-08S○ 15.2 39.7 28.2 50 18.5
    Ø10 C-AS33□1F-02-10S○ 18.5 16.2 23 43.7 32.6 54.4 21
    Ø12 C-AS33□1F-02-12S○ 20.9 44.9 34.4 56.2 22
    Ø6 C-AS33□1F-03-06S○ R3/8 19 12.8 23 12.9 9.8 20.6 38.5 25.2 46.1 53.7 1.2 47.4 17
    Ø8 C-AS33□1F-03-08S○ 15.2 39.7 28.2 49.1 18.5
    Ø10 C-AS33□1F-03-10S○ 18.5 16.2 23 43.7 32.6 53.5 21
    Ø12 C-AS33□1F-03-12S○ 20.9 44.9 34.4 55.3 22
    Ø10 C-AS43□1F-04-10S○ 1/2 24 18.5 28.6 16.2 12.4 25.8 49.4 32.6 58 63.8 1.2 55.8 21
    Ø12 C-AS43□1F-04-12S○ 20.9 19.4 26.8 52 36.3 61.7 22
