CTM/CTX I Serisi Entegre Vakum Jeneratörü Tedarikçiler

Ana Sayfa / Ürünler / Vakum Bileşenleri / Kombine Vakum Jeneratörü / CTM/CTX I Serisi Entegre Vakum Jeneratörü

CTM/CTX I Serisi Entegre Vakum Jeneratörü CTM/CTX I Serisi Entegre Vakum Jeneratörü
  • CTM/CTX I Serisi Entegre Vakum Jeneratörü
  • CTM/CTX I Serisi Entegre Vakum Jeneratörü
Kombine Vakum Jeneratörü

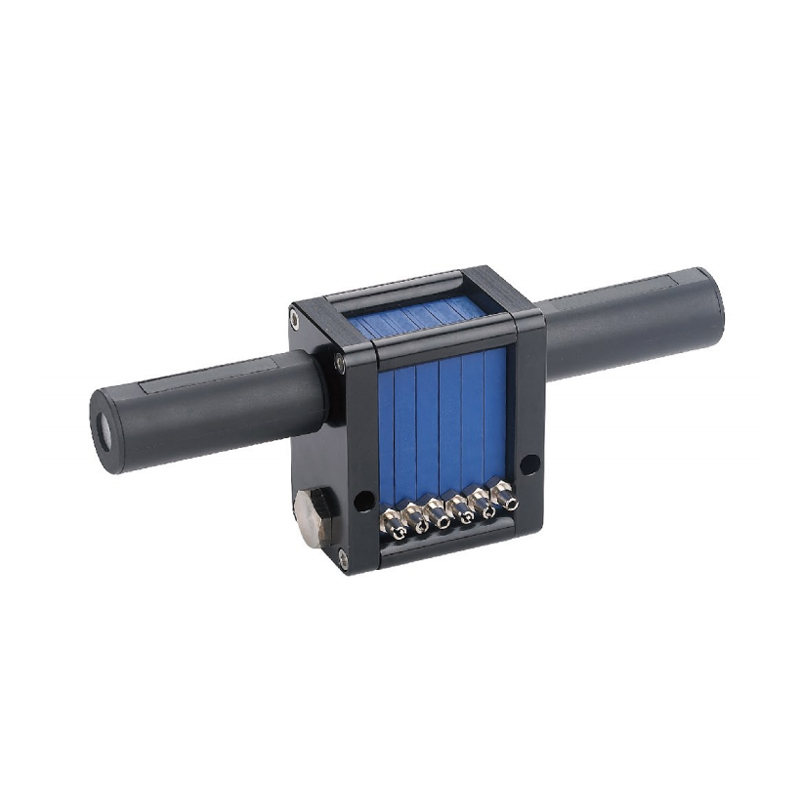

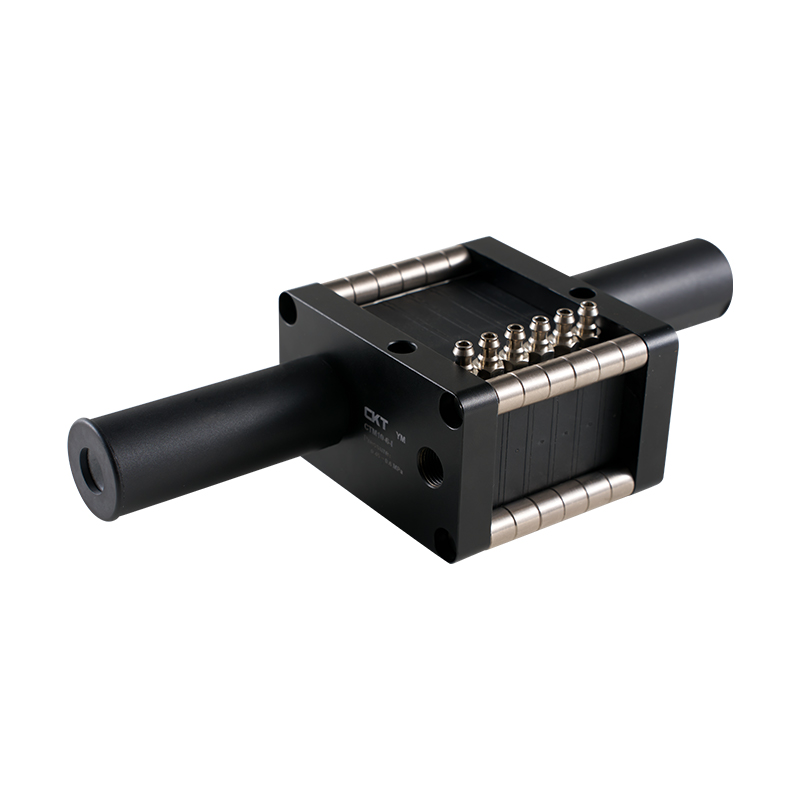

CTM/CTX I Serisi Entegre Vakum Jeneratörü

CTM/CTX I Serisi Entegre Vakum Jeneratörü, otomatik kullanım için tasarlanmış kompakt ve verimli bir vakum jeneratörü modülüdür. Geleneksel vakum pompalarının yerine basınçlı hava jetleri aracılığıyla anında negatif basınç üretir ve alanın kısıtlı olduğu ve yüksek vuruşlu senaryolar için uygundur.

Temel özellikler

1. Jet sürükleme teknolojisi

Mekanik hareketli parça yoktur, saf pnömatik vakum üretimi (tipik değer -85kPa), uzun ömürlüdür ve bakım gerektirmez.

Çok kademeli genişleme kanalı, 0,1-1,5MPa gaz kaynağına uygun olarak gaz tüketimini %40'tan fazla azaltır.

2. Son derece hızlı yanıt verme yeteneği

Milisaniyeler içinde vakum oluşturun/bırakın, dakikada 300 kez yüksek frekanslı çalışmayı destekleyin.

Toz ve yağ buharı ortamına dayanıklı, geniş sıcaklık aralığında çalışma (-20°C~80°C).

3. Kullanıma hazır mimari

Ana gövde, doğrudan vantuz veya robot kolunun ucuna bağlanabilen filtreleme ve susturucu ünitelerini entegre eder.

Modüler tasarım, değişken frekanslı akış düzenlemesini destekler ve PLC/IIoT kontrolüyle uyumludur.
4. Senaryo uyarlanabilirliği

Robot bileğinin alan sınırlamasını çözün ve gömülü vakum kavramayı gerçekleştirin.
Yağsız tasarım, gıda/ilaç sektörünün temiz gereksinimlerini karşılar ve milimetrik düzeydeki elektronik bileşenleri işleyebilir.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：ZK2 Serisi Vakum Ünitesi/Vakum Jeneratörü
SONRAKİ：Sonraki makale yok
  • Farklı vakum seviyelerinde (-kPa) vakum akışı (L/dak)
    Modeliii spesifik
    -katyon     		Tedarik
    basınç
    (çubuk)     		Hava
    tüketim
    (L/dak)     		0 10 20 30 40 50 60 70 80 90 Maks.
    Vakum Seviyesi
    (-kPa)
    CTM 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    CTX 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    Farklı seviyelere ulaşmak için tahliye süresi(s/L)(-kPa)
    Modeliii spesifik
    -katyon     		Tedarik
    basınç
    (çubuk)     		Hava
    tüketim
    (L/dak)     		10 20 30 40 50 60 70 80 90 Maks.
    Vakum Seviyesi
    (-kPa)
    CTM 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    CTX 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    Performans Parametresi
    Modeliii spesifikcation Tedarik pressure
    (MPa)     		Maks.Vacuum Level
    (-kPa)     		Maks.vacuum flow
    (L/dak)     		Hava consumption
    (L/dak)     		Gürültü seviyesi
    (dB(A))     		Ağırlık
    (g)     		Önerilen hortum çapı
    (mm)
    Hava supply
    (P)     		Vakum
    (V)     		Egzoz bağlantı noktası
    (E)
    CTM 05×2 0,45-0,6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25x5 71-104 60-65 255 8 3/8×1
    05x6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    CTM 10×2 0,45-0,6 85 32x2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10x4 32×4 121-167 60-65 247 10 3/8×1
    10x5 32×5 151-212 60-65 255 10 3/8×1
    10x6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    CTX 05×2 0,45-0,6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23x3 65-73 55-60 80 6 3/8×1
    05x4 23x4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23x6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23×8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    CTX 10x2 0,45-0,6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10x3 32x3 130-145 63-65 80 6 3/8×1
    10x4 32x4 173-193 63-65 247 8 3/8×1
    10x5 32x5 215-241 63-65 255 8 3/8×1
    10x6 32x6 260-288 63-65 281 10 3/8×2
    10x7 32x7 303-337 63-65 299 10 3/8x2
    10x8 32x8 346-385 63-65 327 10 3/8×2
    10x9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    *Mark: Bu serinin ürünleri çalışma sıcaklığı -20° ila 80°, maksimum besleme basıncı 7bar.

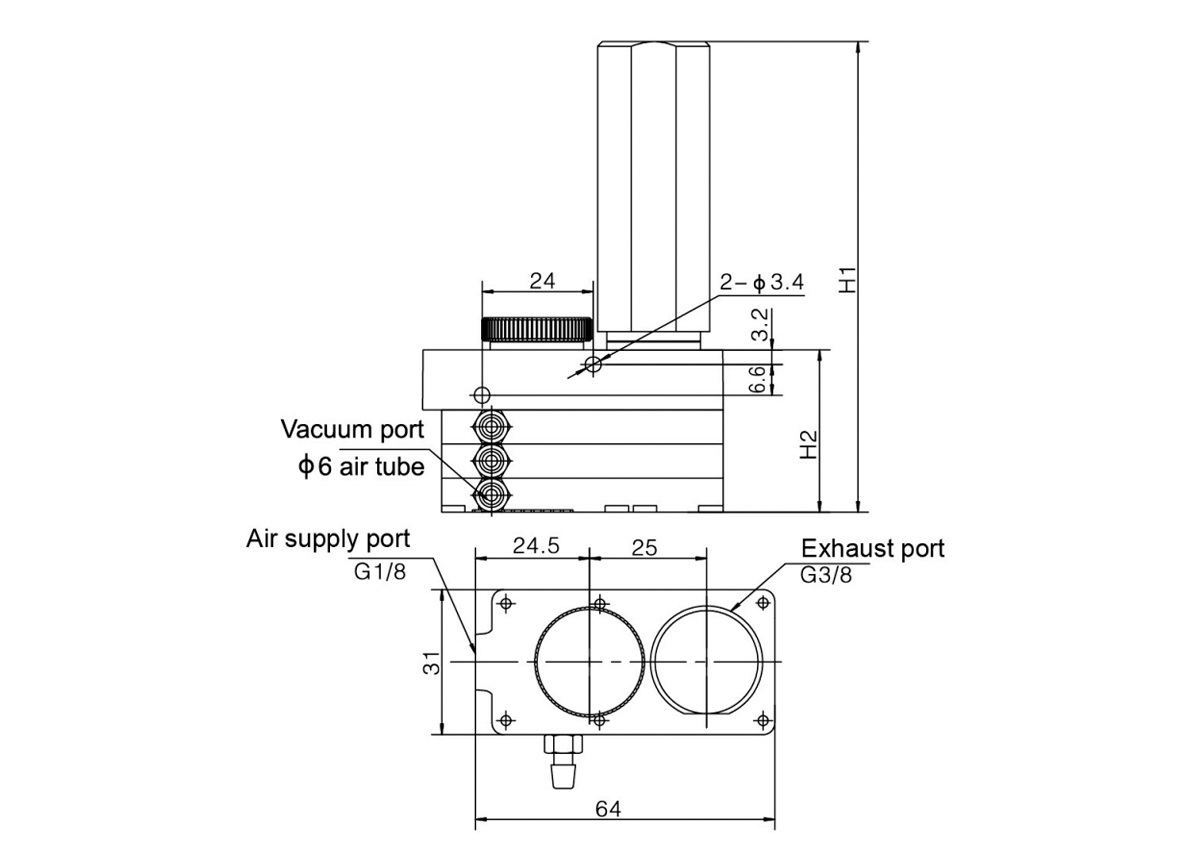

  • Modelii Şartname H1 H2 Hava besleme portu
    Şartname     		Vakum bağlantı noktası
    Şartname     		Egzoz bağlantı noktası
    Şartname
    CT M
    CT X     		5(10)×2 91.5 27.5 G1/8F M5 φ6 Harici susturucu
    5(10)×3 99 35 G1/8F M5 φ6 Harici susturucu

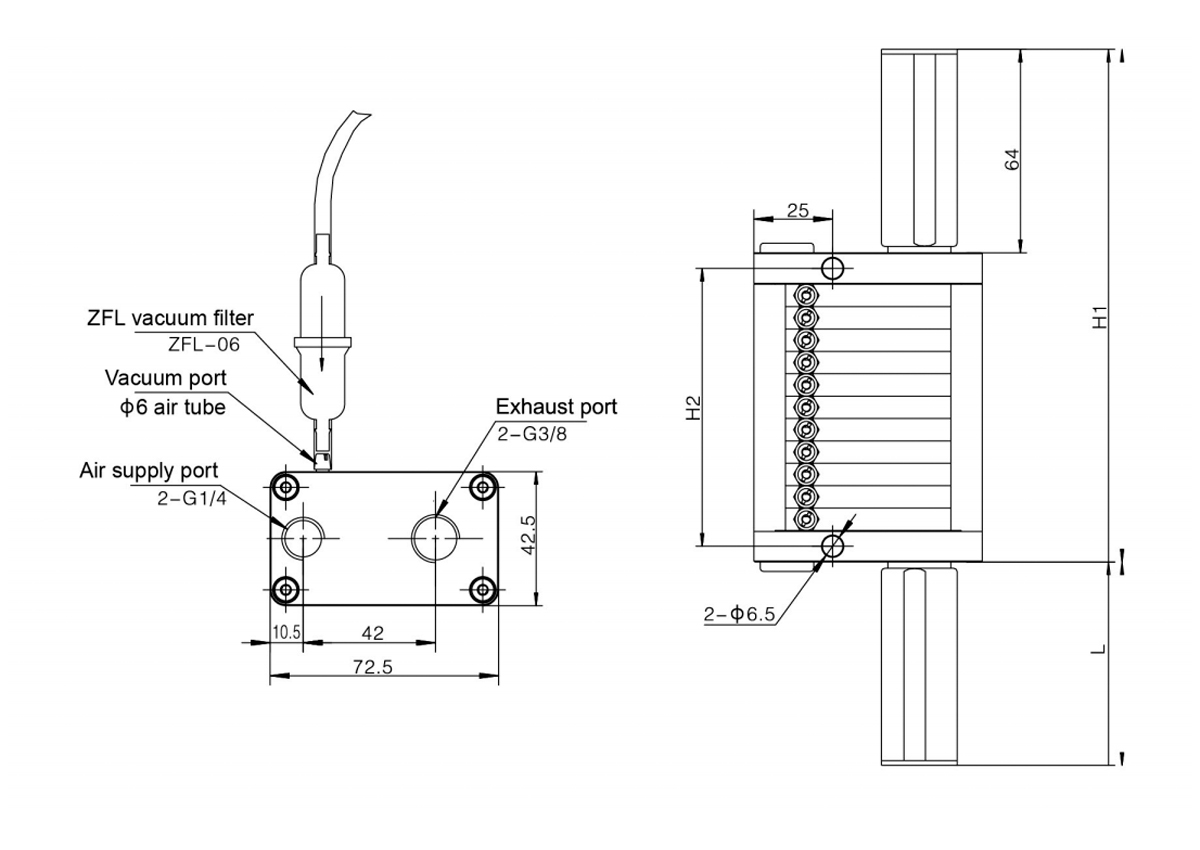

    Modelii Kompozit döşeme 5 10 Hava besleme portu specification Vakum bağlantı noktası specification Egzoz bağlantı noktası specification
    H1 H2 L H1 H2 L
    CTM
    CTX     		4 113 39 - 113 39 - G 1/4F M5 φ6
    Hava tüpü     		Harici susturucu
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
