Kombine Vakum Jeneratörü

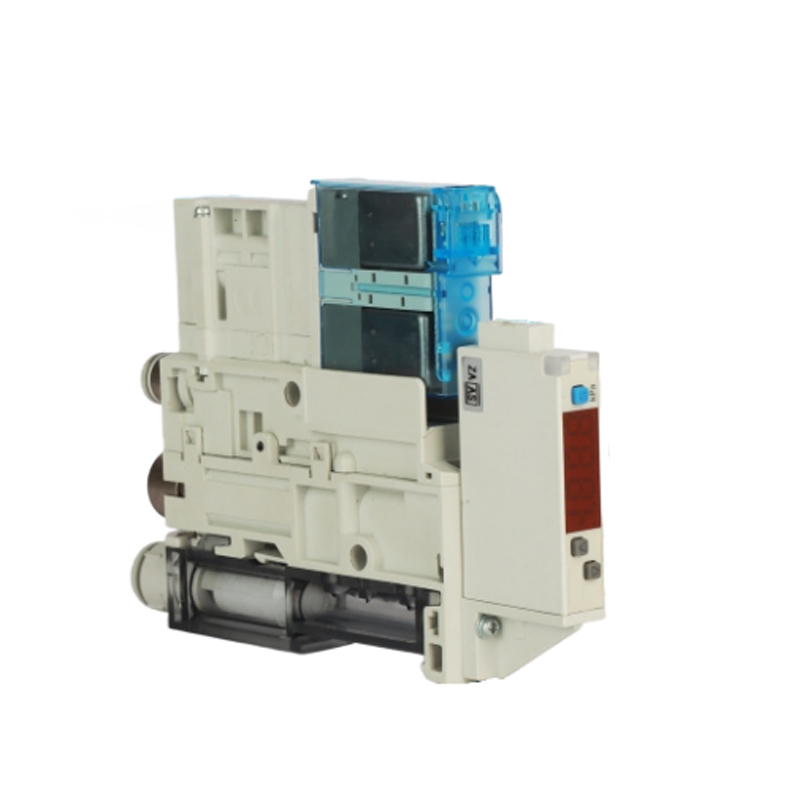

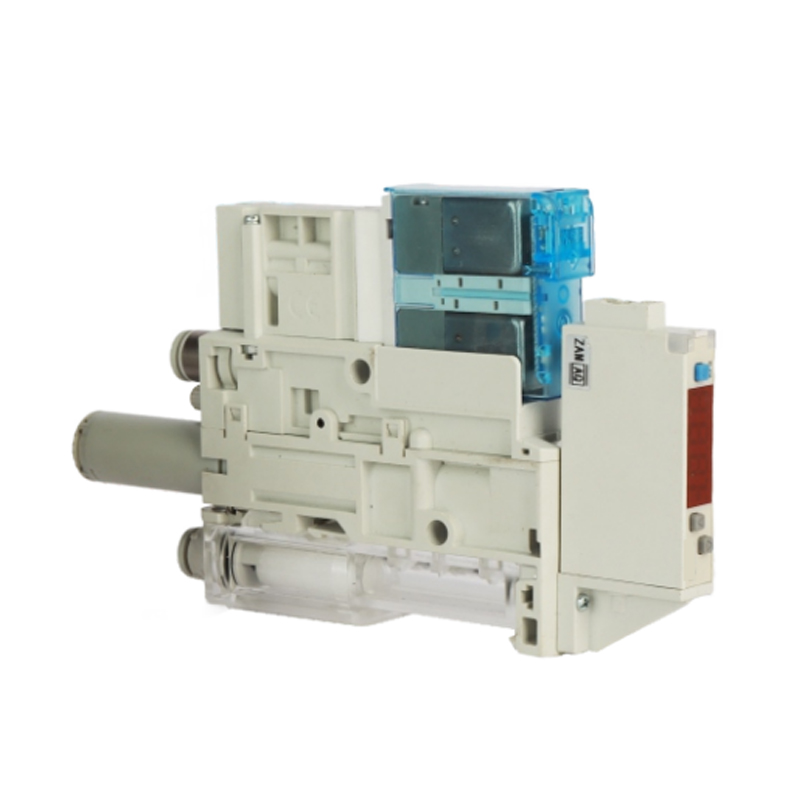

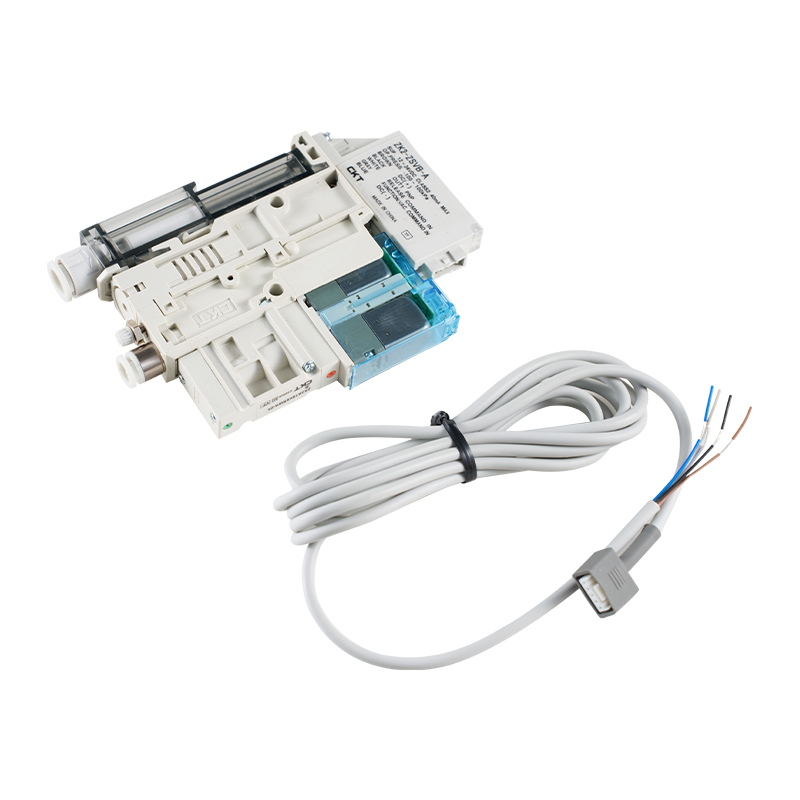

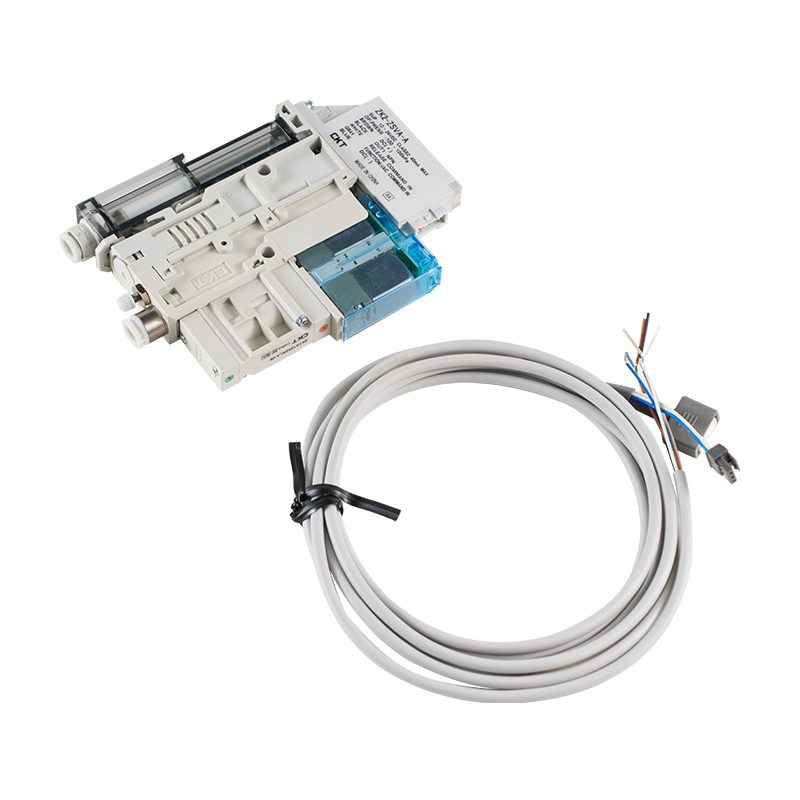

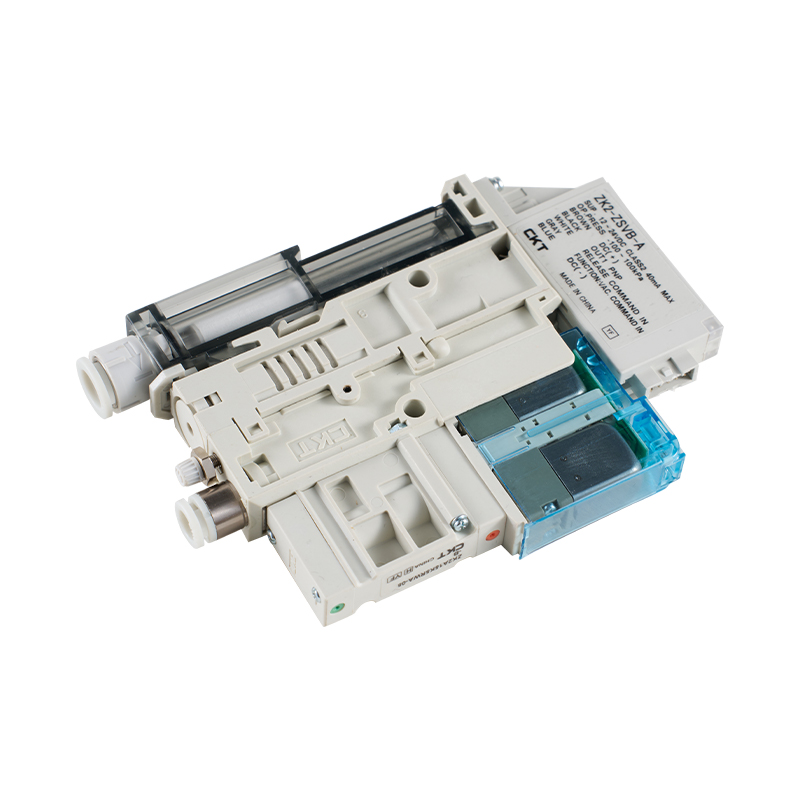

ZK2A Serisi Vakum Jeneratörü

ZK2A Serisi Vakum Jeneratörü, endüstriyel otomasyon senaryolarında verimli malzeme adsorpsiyonu ve taşınması için tasarlanmış entegre bir vakum üretim çözümüdür. Kompakt yapısı, vakum üretimi, durum izleme ve hava akışı kontrol fonksiyonlarını entegre eder ve çeşitli hafif ve orta dereceli yüklerin sabit kavrama ihtiyaçlarına uygun olan Venturi prensibi aracılığıyla hızlı vakum kurulumu ve serbest bırakılmasını sağlar.

Temel özellikler
1. Verimli gaz tüketimi tasarımı: Basınçlı hava tüketimini azaltmak, enerji tüketimini ve emme performansını dengelemek için dahili akış kanallarını optimize edin
2. Modüler arayüz: Standart gaz ve elektrik arayüzleri, robot kolunun veya takım boru hattının ucuna hızlı entegrasyonu destekler
3. Durum geri bildirim mekanizması: Yerleşik vakum algılama portu, adsorpsiyon durumunu gerçek zamanlı olarak izlemek için harici bir basınç anahtarına bağlanabilir
4. Kirlilik önleyici yapı: Hareketli parça içermeyen tasarım arıza oranını azaltır ve toz ve döküntü gibi karmaşık çalışma koşullarına uyum sağlar
5. Çok aşamalı vakum konfigürasyonu: Farklılaştırılmış akış ve vakum gereksinimlerini karşılamak için farklı boğaz özelliği çeşitleri sağlayın
6. Kompakt paketleme: Entegre kabuk, harici boru bağlantılarını azaltır, kurulum alanını ve bakım karmaşıklığını basitleştirir

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：VY Serisi Vakum Jeneratörü
SONRAKİ：ZK2 Serisi Vakum Ünitesi/Vakum Jeneratörü
  • Modeli (anahtar ünitesi için standart Model) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Nominal basınç aralığı 0~-101kPa -100~100kPa
    Basınç aralığını ayarlayın, basınç aralığını görüntüleyin 10~-105kPa -105~105kPa
    Basınç direnci 500kPa
    Minimum ayar birimi 0,1kPa
    Güç kaynağı voltajı DC 12–24 V ±%10, darbe (p-p) %10'dan az (ters bağlantı korumasıyla)
    Akım tüketimi 40mA'nın altında
    Anahtar çıkışı Çıkış formatı NPN veya PNP toplayıcı açık devre 2 çıkış (seçilebilir)
    Maksimum yük akımı 80mA
    Maksimum uygulanan voltaj 28V (NPN çıkışı olduğunda)
    Artık voltaj 2V'nin altında (yük akımı 80mA olduğunda)
    Tepki süresi 2,5 ms'den az (salınım önleme işlevini kullanırken: 20, 100, 500, 1000 veya 2000 ms'yi seçin)
    Kısa devre koruması Var
    Tekrarlanabilirlik ±%0,2 F.S. ±1hane
    Gecikme Gecikme mode 0 Not'tan değişken)
    Üst ve alt limit karşılaştırma modu
    Ekran modu 31/2 haneli 7 segmentli LED 1 renkli ekran (kırmızı)
    Ekran doğruluğu Tam ölçeğin ±%2'si ±1 hane (25 ± 3°C ortam sıcaklığında)
    Eylem gösterge ışığı Anahtar çıkışı AÇIK olduğunda ışık yanar. ÇIKIŞ1: yeşil ÇIKIŞ2: kırmızı
    Çevreye dayanıklı Koruyucu yapı IP40
    Sıcaklık aralığı Saklama koşulları: -10 ila 60°C (yoğunlaşma yok, donma yok)
    Nem aralığı Çalıştırma ve saklama sırasında: %35–85 bağıl nem (yoğuşmasız)
    Dayanım gerilimi AC1000V 1 dakika Şarj ünitesi ile muhafaza arasında
    Yalıtım direnci Şarj ünitesi ile kasa arasında 50 MΩ veya daha yüksek (DC 500 V megohm)
    Sıcaklık özellikleri ±%2 F.S. (25°C ortam sıcaklığına göre)
    Tel Yağa dayanıklı etilen kauçuk yalıtımlı kablo, 5 damar, 0,35 mm², 2 m İletken kesit alanı: 0,15 mm² (AWG 26) Yalıtım dış çapı: 1,0 mm
    Not: Basınç ayarlanan değer etrafında dalgalandığında, histerezis dalgalanma aralığının üzerine ayarlanmamışsa salınım meydana gelecektir.

    Enerji tasarrufu fonksiyonlu vakum basınç şalteri
    Model ZK2-ZSV□□□-A
    Nominal basınç aralığı -100~100kPa
    Basınç aralığını ayarlayın -105~105kPa
    Basınç direnci 500kPa
    Minimum ayar birimi 0,1kPa
    Güç kaynağı voltajı DC 12–24 V ±%10 darbe (p-p) %10'dan az (ters bağlantı korumasıyla)
    Akım tüketimi 40mA'nın altında
    Anahtar çıkışı Çıkış formatı NPN veya PNP açık kollektör ÇIKIŞ1: Genel amaçlı: ÇIKIŞ2: Vana kontrolü için
    Maksimum yük akımı 80mA
    Maksimum uygulanan voltaj DC26.4V
    Artık voltaj 2V'nin altında (yük akımı 80mA olduğunda)
    Tepki süresi 2,5 ms'den az (salınım önleme işlevini kullanırken: 20, 100, 500, 1000 veya 2000 ms'yi seçin)
    Kısa devre koruması Var
    Tekrarlanabilirlik ±%0,2 F.S. ±1hane
    Gecikme Gecikme mode 0 Not'tan değişken)
    Ekran modu 31/2 haneli 7 segmentli LED renkli ekran (kırmızı)
    Ekran doğruluğu Tam ölçeğin ±%2'si ±1 hane (25 ± 3°C ortam sıcaklığında)
    Eylem gösterge ışığı Anahtar çıkışı AÇIK olduğunda ışık yanar. ÇIKIŞ1: yeşil ÇIKIŞ2: kırmızı
    Çevreye dayanıklı Koruyucu yapı IP40
    Çalışma sıcaklığı aralığı 5~50°C
    Dayanım gerilimi AC1000V 1 dakikalık şarj ünitesi ve muhafaza
    Yalıtım direnci Şarj ünitesi ile kasa arasında 50 MΩ veya daha yüksek (DC 500 V megohm)
    Sıcaklık özellikleri ±%2 F.S. (5 ila 50°C çalışma sıcaklığı aralığında 25°C'de)
    Tel 5 damarlı kablo Ø3,5, 2m İletken kesit alanı: 0,15mm² (AWG26) Yalıtkan dış çapı: 1,0 mm
    Not: Basınç ayarlanan değer etrafında dalgalandığında, histerezis dalgalanma aralığının üzerine ayarlanmamışsa salınım meydana gelecektir.

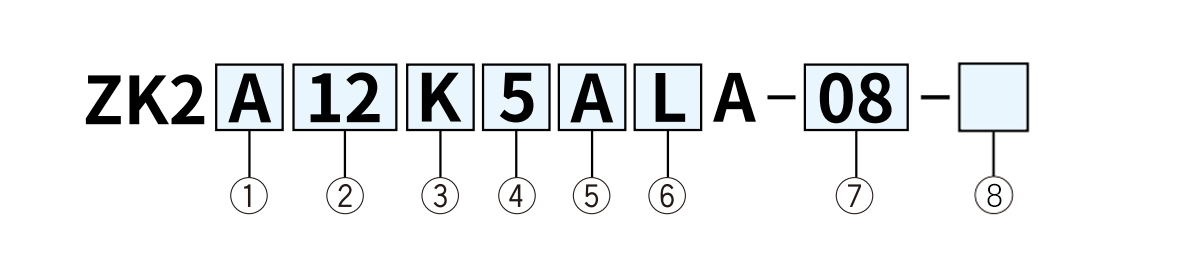

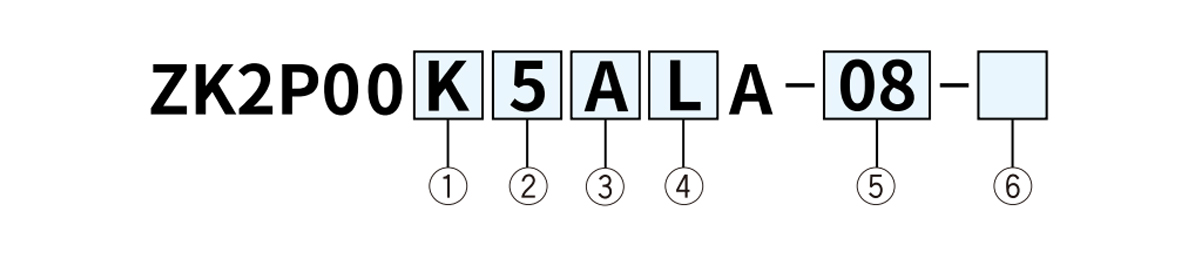

  • ①Besleme valfi ve patlama valfi kombinasyonu ③Vakum basınç şalteri, basınç sensörü
    işaret Besleme valfi İmha valfi işaret Tür Basınç aralığı
    [kPa]     		Özellikler
    N.C. Kendi kendini idame ettirebilen N.C. NPN PNP Birim dönüştürme
    İşlev Not 3)
    K ● - ● 2 çıkış
    R - ●Not 2) ● A Vakum basınç şalteri 0~-101 ● - ●
    Not 1) Vakum borularının ortasına bir patlama valfi veya atmosferik giriş valfi yerleştirin.
    Not 2) 20 ms veya daha uzun süreyle enerji verildiğinde, vakum oluşturma durumu korunur ve yırtılma valfına enerji verildiğinde vakum durdurulur.     		B ● - Yok (SI birimi sabit)
    C - ● ●
    ②Anma gerilimi (besleme valfi, kopma valfi) D - O Yok (SI birimi sabit)
    işaret Gerilim E -100~100 ● - ●
    5 DC24V F ● - Yok (SI birimi sabit)
    H - ● ●
    6 DC12V J - ● Yok (SI birimi sabit)
    Birim dönüşümü olmayan spesifikasyon kPa'da sabitlenmiştir.
    ④Fiş özellikleri (besleme valfi, kopma valfi, vakum basınç anahtarı ⑤ Vakum (V) Geçişi
    işaret Besleme valfi ·Destruction valve used 300 mm(plug assembly) Not 4) Vakum basınç şalteri için 2 m (fişli kablolu) Basınç sensörü bileşenlerinde 3 m (kablo entegre) kullanılır işaret Vakum (V) portu
    L ● ● 06 Ø 6
    L1 Yok ● 08 Ø 8
    L2 ● Yok

    ② Meme çapı ④Anma gerilimi (besleme valfi, kopma valfi) ⑤ Vakum basınç anahtarı/basınç sensörü
    işaret Meme çapı işaret Gerilim işaret Tür Basınç aralığı
    [kPa]     		Özellikler
    07 Ø 0.7 5 DC24V NPN PNP Birim dönüştürme fonksiyonu ile Not 4)
    10 Ø 1.0 2 çıkış
    12 Ø 1.2 6 DC12V A Vakum basınç şalteri 0~-101 ● - ●
    15 Ø 1.5 B ● — Yok (SI birimi sabit)
    C — ● ●
    D - ● Yok (SI birimi sabit)
    ③Besleme valfi ve kopma valfi kombinasyonu E -100~100 ● — ●
    işaret Besleme valfi İmha valfi F ● — Yok (SI birimi sabit)
    N.C. Kendi kendine bakım yapan tip N.C. H — ● ●
    K ● ● J — ● Yok (SI birimi sabit)
    R - ● Not 3) ● K Vakum basınç şalteri with energy-saving function -100~100 ● - ●
    Not 3) 20 ms veya daha uzun süreyle enerji verildiğinde, vakum oluşturma durumu korunur ve imha valfine enerji verildiğinde vakum durur. Q ● -
    —     		Yok (SI birimi sabit)
    R — ● ●
    S - ● Yok (SI birimi sabit)
    ⑥ Fiş özellikleri (besleme vanası, patlama vanası, vakum basınç anahtarı)
    işaret Besleme valfi, rupture valve used 300 mm (plug assembly) Not 5) Vakum basınç anahtarı için kullanılan 2 m (fişli kablolu) ⑦Vakum (V) bağlantı noktası
    L ● ● işaret Vakum (V) portu
    L1 Yok ● 06 Ø 6
    L2 ● Yok 08 Ø 8
    W Enerji tasarrufu fonksiyonlu Vakum basınç şalterlerinde kullanılır

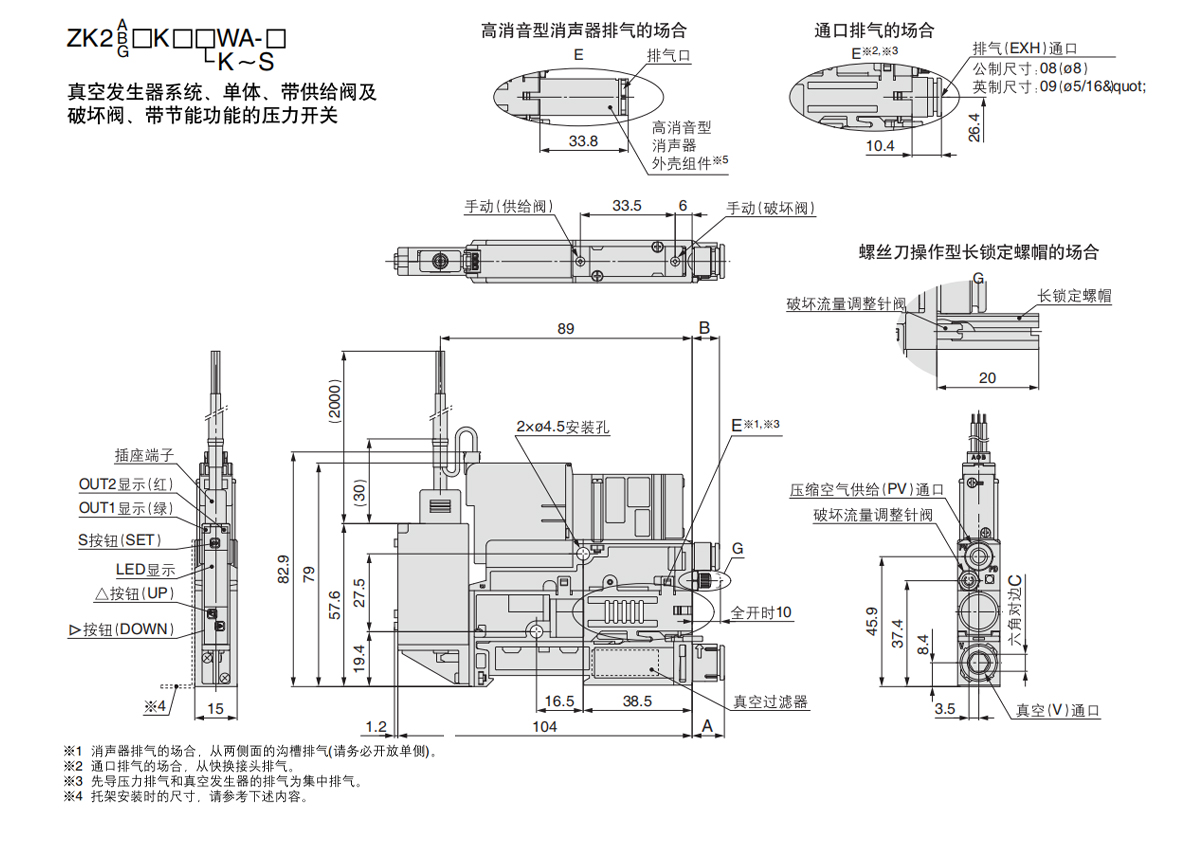

  • V tipi açılış A C PV bağlantı türü B
    Metrik boyutlar 06 Ø6 8.25 4 Metrik boyutlar 06 06 9.7
    08 08 11.4 6
    İmparatorluk boyutları 07 01/4" 9.7 4.76 İmparatorluk boyutları 07 01/4" 12.3
    09 05/16" 11.4 6

    V tipi açılış A C PV bağlantı türü B
    Metrik boyutlar 06 06 8.25 4 Metrik boyutlar 06 Ø6 9.7
    08 08 11.4 6
    İmparatorluk boyutları 07 01/4" 9.7 4.76 İmparatorluk boyutları 07 01/4" 12.3
    09 Ø5/16" 11.4 6

    Sistem Vakum pompası
    Ana tip Tek ünite
    Egzoz yöntemi Susturucu yok
    Bu spesifikasyonun kullanımlarına, amaçlarına vb. örnekler Vakum seviyesi -
    Egzoz -
    Kırılma basıncı PS ile aynı basınç

    Sistem Vakum jeneratörü
    Ana tip Tek ünite
    Egzoz yöntemi Susturucu egzozu
    Bu spesifikasyonun kullanımlarına, amaçlarına vb. örnekler Vakum seviyesi -
    Egzoz İşletim ortamındaki emisyonlar
    Kırılma basıncı PV basıncıyla aynı

    Sistem Vakum jeneratörü
    Ana tip Tek ünite
    Egzoz yöntemi Açık egzoz
    Bu spesifikasyonun kullanımlarına, amaçlarına vb. örnekler Vakum seviyesi -
    Egzoz Borulamadan sonra ayrı egzoz gerektirir
    Kırılma basıncı PV basıncıyla aynı

    Sistem Vakum jeneratörü
    Ana tip Tek ünite
    Egzoz yöntemi Yüksek gürültü azaltıcı susturucu egzozu
    Bu spesifikasyonun kullanımlarına, amaçlarına vb. örnekler Vakum seviyesi -
    Egzoz İşletim ortamındaki emisyonlar
    Kırılma basıncı PV basıncıyla aynı
