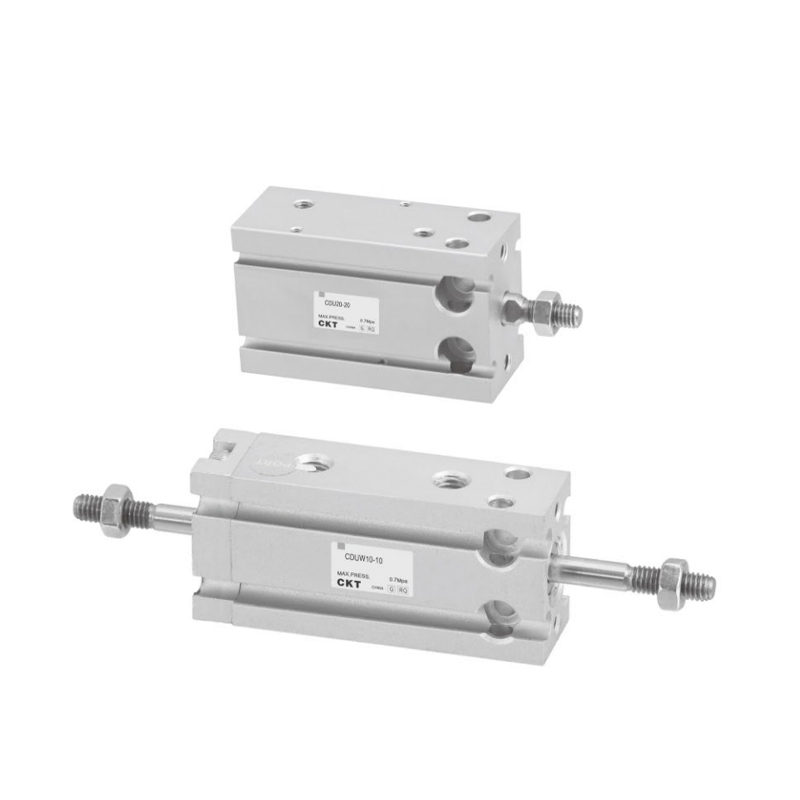

CU/CUK Serisi Serbest Montajlı Silindir
  • CU/CUK Serisi Serbest Montajlı Silindir
Serbest Montajlı Silindir

CU/CUK Serisi Serbest Montajlı Silindir

CU/CUK Serisi Serbest Montajlı Silindir, yapısal optimizasyon yoluyla oldukça esnek mekanik entegrasyon sağlayan modüler bir serbest montajlı silindirdir. Tasarımı, kurulum sürecini basitleştirmeye ve birden fazla çalışma koşuluna uyum sağlamaya odaklanır ve dinamik yük senaryoları altında hassas hareket kontrolü gereksinimlerine uygundur.

Temel Özellikler
▸ Yapısal özgürlük: Gövde çok eksenli sabit arayüzler sağlar, standart dışı kurulum duruşlarını destekler ve adaptör bileşenlerini ortadan kaldırır;

▸ Hafif ve kompakt yapı: Düşük ataletli gövde tasarımı, sistem yükünü önemli ölçüde azaltır ve alan kullanımını optimize eder;

▸ Çoklu spesifikasyon seçenekleri: Farklı yük ve yer değiştirme senaryolarına uyum sağlayan çok çeşitli silindir çaplarını ve strok kombinasyonlarını kapsar;

▸ Yüksek stabilite kılavuzu: Yağsız, uzun süreli ve istikrarlı bir çalışma elde etmek için tek parça, hassas taşlanmış piston kolu kılavuz yapısı;

▸ Dahili sensör sistemi: Manyetik bağlantı anahtarının gömülü ambalaj tasarımı, harici müdahale riskini ortadan kaldırır ve konumlandırma geri bildirimini entegre eder.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：CUJB Serisi Küçük Serbest Kurulum Silindiri
SONRAKİ：Sonraki makale yok
  • Delik boyutu (mm) 6 10 16 20 25 32
    Sıvı Hava
    Eylem Çift etkili
    Tek etkili:Yay dönüşü/uzatma
    Maksimum Çalışma Basıncı 0.7MPa
    Min.
    İşletim
    Basınç
    (MPa)     		Çift
    oyunculuk     		Tek kutuplu 0.12 0.06 0.05
    Çift rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Dönmeyen çift çubuklu tip 0.18 0.13 0.11
    Tek
    oyunculuk     		Standart 0.2 0.15 0.13
    Dönmeyen çubuk 0.23 0.18 0.16
    Ortam ve Sıvı Sıcaklığı Otomatik geçişli:-10~60°C, Otomatik geçişsiz:-10~70°C
    Yastık Her iki ucu da kauçuk tampon
    Piston Hızı 50~500 mm/sn
    Strok Uzunluk Toleransı (mm) 1
    Yağlama Gerekli değil
    Montaj Ücretsiz montaj (birkaç montaj yuvası)
    Çubuk dönmeyen Doğruluk ±0,8° ±0,5°
    Bağlantı Noktası Boyutu M5 × 0,8 45665
    *Yağlama gerekiyorsa lütfen Türbin Yağı No. 1 ISOVG32. kullanın.

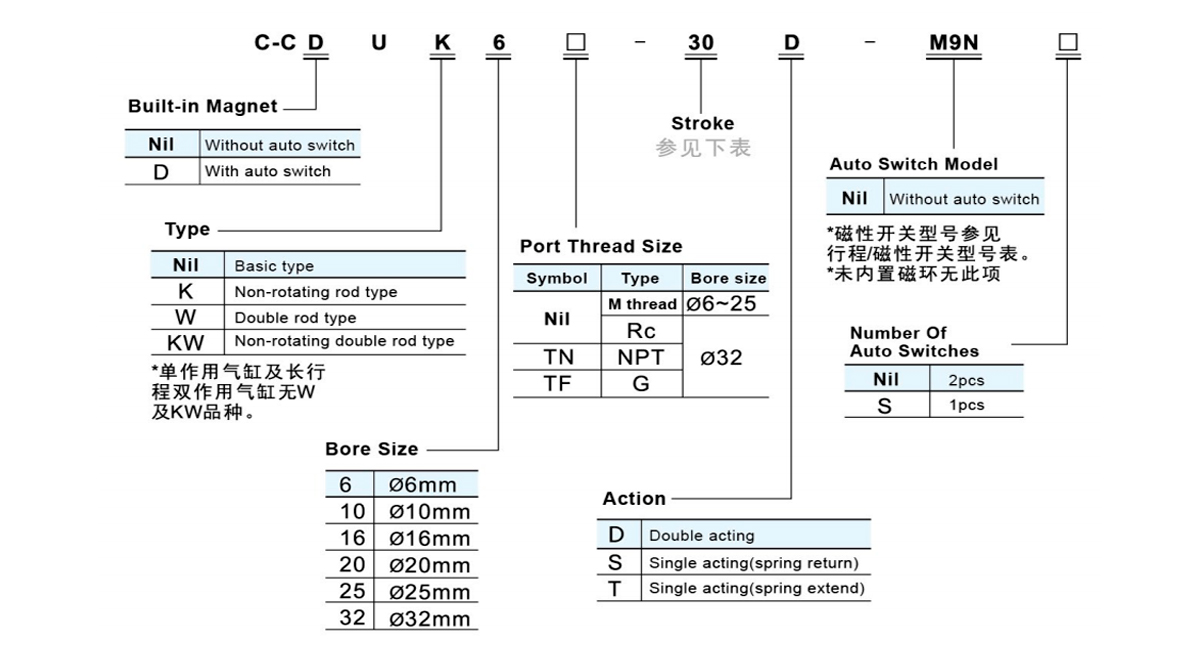

  • StrokelOtomatik Anahtar Modeli
    delik
    boyut
    (mm)     		Standart Strok (mm) Uzun vuruş
    (çift etkili)
    *Otomatik Geçiş Modeli
    (doğrudan montaj)
    Çift etkili Tek oyunculuk
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                    .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Kablo uzunluğu işareti: İşaret yok - 0,5 m, L - 3 m, Z - 5 m Örnek: M9N, M9NL

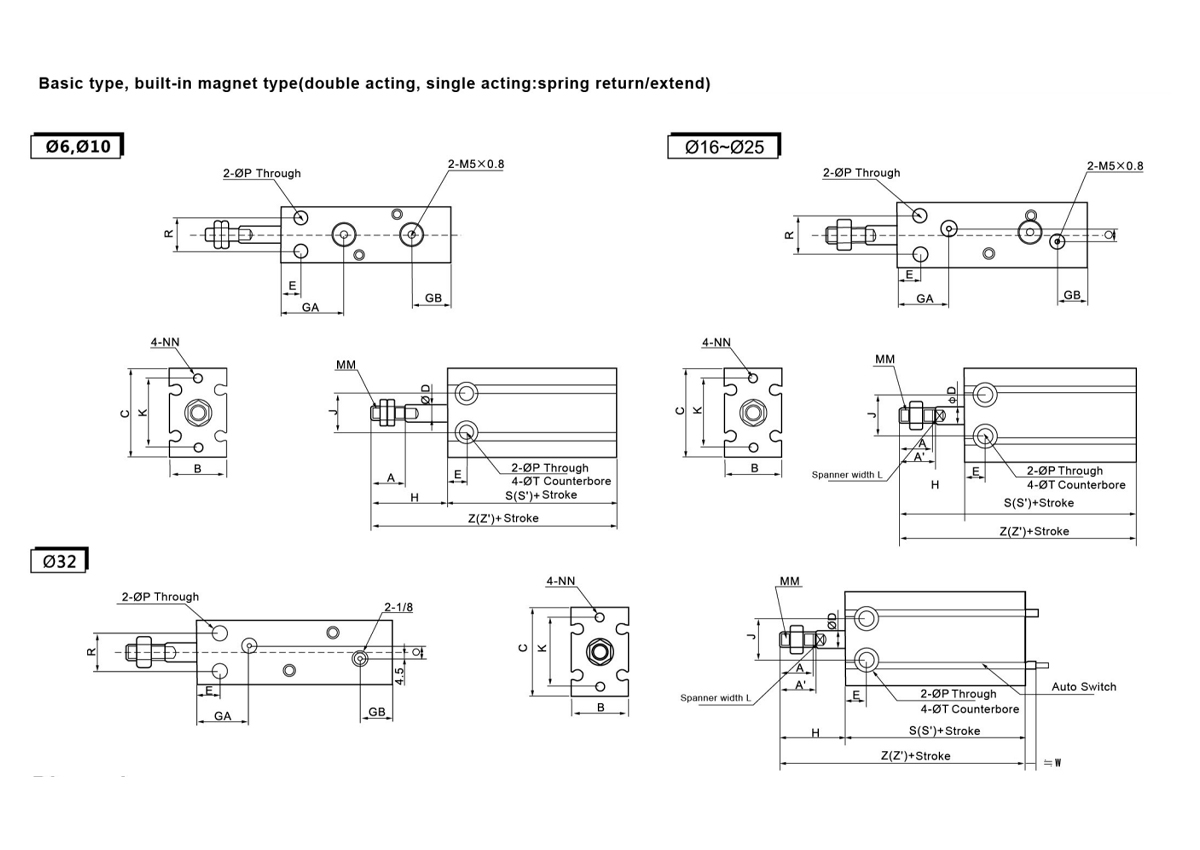

  • Boyut
    Modeliiiiiiii A bir' B C ØD E GA Büyük Britanya J K L AA NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3 × 0,5 M3 × 0,5
    Derin5     		3.2 - 7 6derin4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4 × 0,7 M3 × 0,5 Deep5 3.2 - 9 6derin5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5 × 0,8 M4 × 0,7 Deep6 4.5 4 12 7.6derin6.5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6 × 1,0 M5 × 0,8 Deep8 5.5 9 16 9.3derin8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1,25 M5 × 0,8Deep8 5.5 9 20 9.3derin9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1,25 M6 × 1,0Deep9 6.6 13.5 24 11derin11.5
    Çift Etkili Boyut
    Modeliiiiiiii H Temel Tür Yerleşik Mıknatıs
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Tek Etkili (Yay Geri Dönüşlü) Boyut
    Modeliiiiiiii H Temel Tür Yerleşik Mıknatıs
    S Z W S' Z'
    5. 10'uncu 15'inci 5. 10'uncu 15'inci 5. 10'uncu 15'inci 5. 10'uncu 15'inci
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Tek Etkili (Yay Uzatmalı) Boyut
    Modeliiiiiiii H Temel Tür Yerleşik Mıknatıs
    S Z W S' Z'
    5. 10'uncu 15'inci 5. 10'uncu 15'inci 5. 10'uncu 15'inci 5. 10'uncu 15'inci 5. 10'uncu 15'inci
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

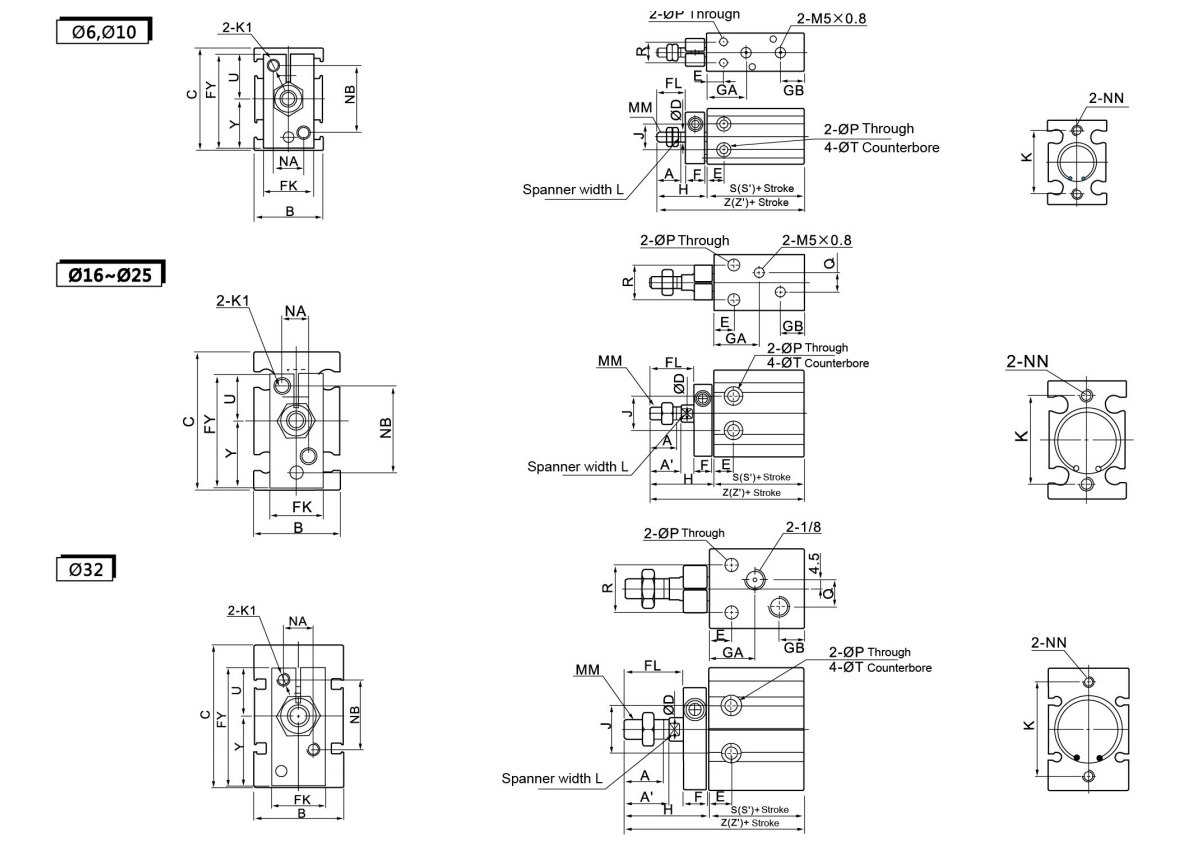

    Boyut
    Modeliiiiiiii A bir' B C ØD E F FL FK Maliye GA Büyük Britanya H J K L AA Yok Not NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3 × 0,5 6 14 M3 × 0,5deep5 3.4 - 7 6derin4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4 × 0,7 7 15 M3 × 0,5deep5 3.4 - 9 6derin5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5 × 0,8 6 18 M4 × 0,7deep6 4.5 4 12 7.6derin6.5 12.5 15.5 M4
    C-C□ Birleşik Krallık20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6 × 1,0 8 20 M5 × 0,8deep8 5.5 9 16 9.3derin8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1,25 10 28 M5 × 0,8deep8 5.5 9 20 9.3derin9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1,25 12 32 M6 × 1,0deep9 6.6 13.5 24 11derin11.5 21 30.5 M5
    Çift Etkili Boyut
    Modeliiiiiiii H Otomatik olmadan
    Anahtar     		Yerleşik
    Mıknatıs Anahtarı
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ Birleşik Krallık20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    Tek Etkili (Yay Geri Dönüşlü) Boyut
    Modeliiiiiiii H Otomatik Geçiş Olmadan Yerleşik Mıknatıs Switch
    S Z W S Z'
    5. 10'uncu 15'inci 5. 10'uncu 15'inci 5. 10'uncu 15'inci 5. 10'uncu 15'inci
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ Birleşik Krallık20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Tek Etkili (Yay Uzatmalı) Boyut
    Modeliiiiiiii H ØT U Y Otomatik olmadan Switch Yerleşik Mıknatıs Switch
    S Z W S' Z'
    5. 10'uncu 15'inci 5. 10'uncu 15'inci 5. 10'uncu 15'inci 5. 10'uncu 15'inci 5. 10'uncu 15'inci
    C-C□ UK6-□T 23 28 33 6Derin4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6Derin5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6Derin6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ Birleşik Krallık20-□ T 34 39 44 9.5Derin8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5Derin9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Derin11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
