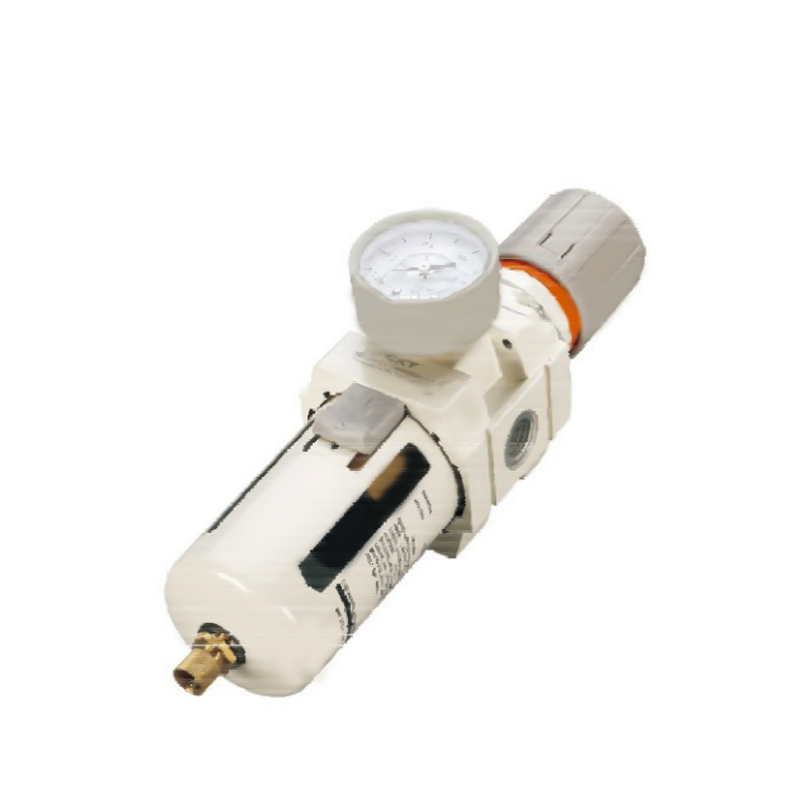

AW Serisi Filtre Basınç Regülatörü
  • AW Serisi Filtre Basınç Regülatörü
Modüler F.R.L. Üniteler AC Serisi

AW Serisi Filtre Basınç Regülatörü

AW Serisi Filtre Basınç Regülatörü, endüstriyel pnömatik sistemlerde önemli bir hava kaynaklı işleme bileşenidir. Aktüatörler için temiz ve basınca dayanıklı basınçlı hava sağlamak üzere filtreleme ve basınç düzenleme işlevlerini entegre ederek sistemin güvenilirliğini ve uzun süreli çalışmasını sağlar.

1. Çok aşamalı kirlilik önleme yeteneği

Yerleşik yüksek verimli filtreleme yapısı, hava kaynağındaki katı parçacıkları ve sıvı kalıntıları derinlemesine ayırarak boru hattının kirlenme riskini azaltabilir.


2. Basınç dinamik denge kontrolü

Basınç düzenleme mekanizması düşük histerezis özelliklerine sahiptir ve çıkış basıncı dalgalanma aralığı dardır, bu da yük değişikliklerinden kaynaklanan basınç kaymasını etkili bir şekilde bastırır.


3. Modüler montaj arayüzü

Ana gaz manifoldları ve boru hattı düzenleriyle uyumlu olan ve sahadaki kurulum döngüsünü önemli ölçüde kısaltan standart bağlantı noktası hızlı bağlantı tasarımı benimsenmiştir.


4. Tam senaryo spesifikasyonu kapsamı

Farklı boyutlardaki pnömatik devrelerin çalışma şartlarına uyum sağlayacak şekilde 2000/3000/4000/5000 serisi akış seviyelerini sağlar.


5. Evrensel boru hattı uyarlaması

Mevcut gaz tedarik ağlarıyla hızlı uyumlu dağıtım sağlamak için 1/8" ila 1" çapraz çaplı boru konfigürasyonunu destekler.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：AC Serisi Filtre Kombinasyonu (İki Parçalı)
SONRAKİ：AL Serisi Yağlayıcı
  • Kanıt Basıncı 1.5Mpa{15.3kgf/cm²}
    Maksimum Çalışma Basıncı 1.0Mpa{10.2kgf/cm²}
    Ortam ve Sıvı Sıcaklığı 5~60°C
    Süzgeç Açıklığı 5μm
    Kase Malzemesi Polikarbonat
    Kase Koruması C-AW1000~2000(Hariç)       C-AW3000~5000(Var)
    Basınç Aralığını Ayarlayın C-AW1000:0,05~0,7Mpa(0,51~7,1kgf/cm²)
    C-AW2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Açıklama: İsteğe bağlı olarak 2,10,20,40,70,100μm

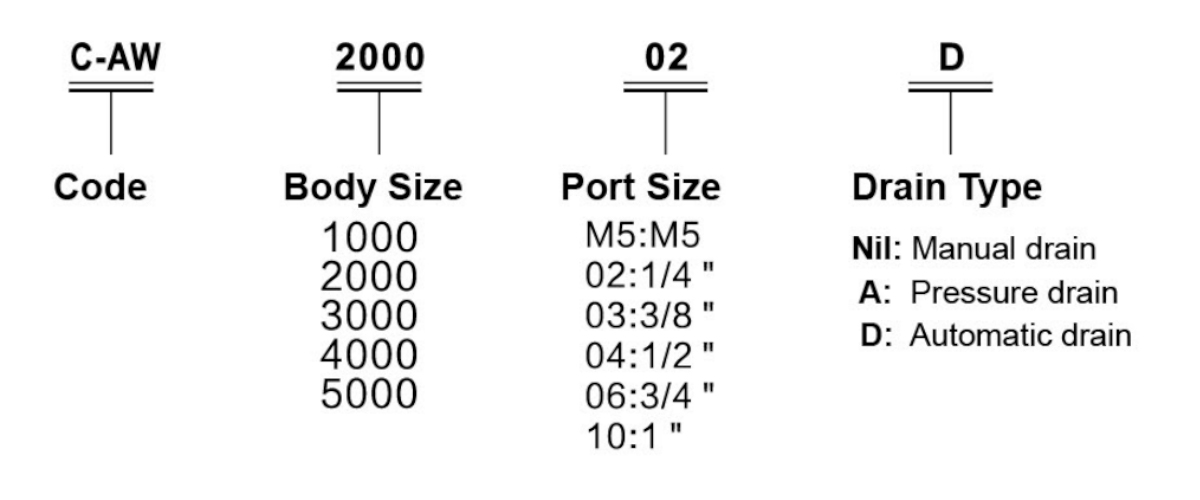

    Modeli Şartname
    Nominal Akış Bağlantı Noktası Boyutu
    Rc(PT)     		Ölçme Bağlantı Noktası Boyutu
    Rc(PT)     		Ağırlık
    (Kgf)
    Yıllık Tahliye Otomatik Tahliye
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Not: 1. Standart otomatik tahliye normalde açıktır (N.O.). C-AW3000~4000 serisi ayrıca normalde kapalı (N.K.) seçeneği de sunar. Minimum çalışma basıncı: normalde açık - 0,1 MPa (1 kgf/cm²), normalde kapalı - 0,15 MPa (1,5 kgf/cm²).
    2. 0,7 MPa (7,1 kgf/cm²) besleme basıncı altında.

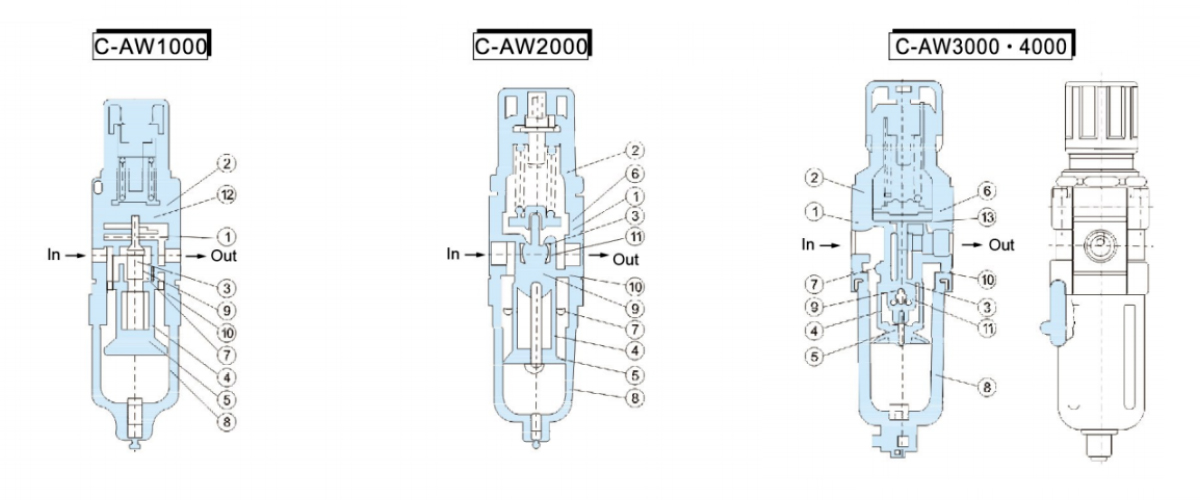

  • Ana Bileşenler
    Öğe İsim Malzeme Açıklama
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Vücut Çinko Döküm Alüminyum Döküm Alüminyum Döküm Beyaz
    2 Kaput Metasetaldehit Alüminyum Döküm Siyah

    Bileşenler
    Öğe İsim Malzeme Parça No.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Valf Grubu Pirinç NBR - - - - -
    4 Filtre Elemanı Reçine - - - - -
    5 Bölme ABS'ler'ler - - - - -
    6 Diyafram Montajı NBR - - - - -
    7 Saptırma Plakası ABS'ler'ler - - - - -
    8 Kase Düzeneği Polikarbonat - - - - -
    9 Valf Yayı Paslanmaz Çelik - - - - -
    10 Vücut O-ring NBR - - - - -
    11 Valf O-halkası NBR - - - - -
    12 BENİM yüzüğüm NBR - - - - -
    13 O-halkası NBR - - - - -

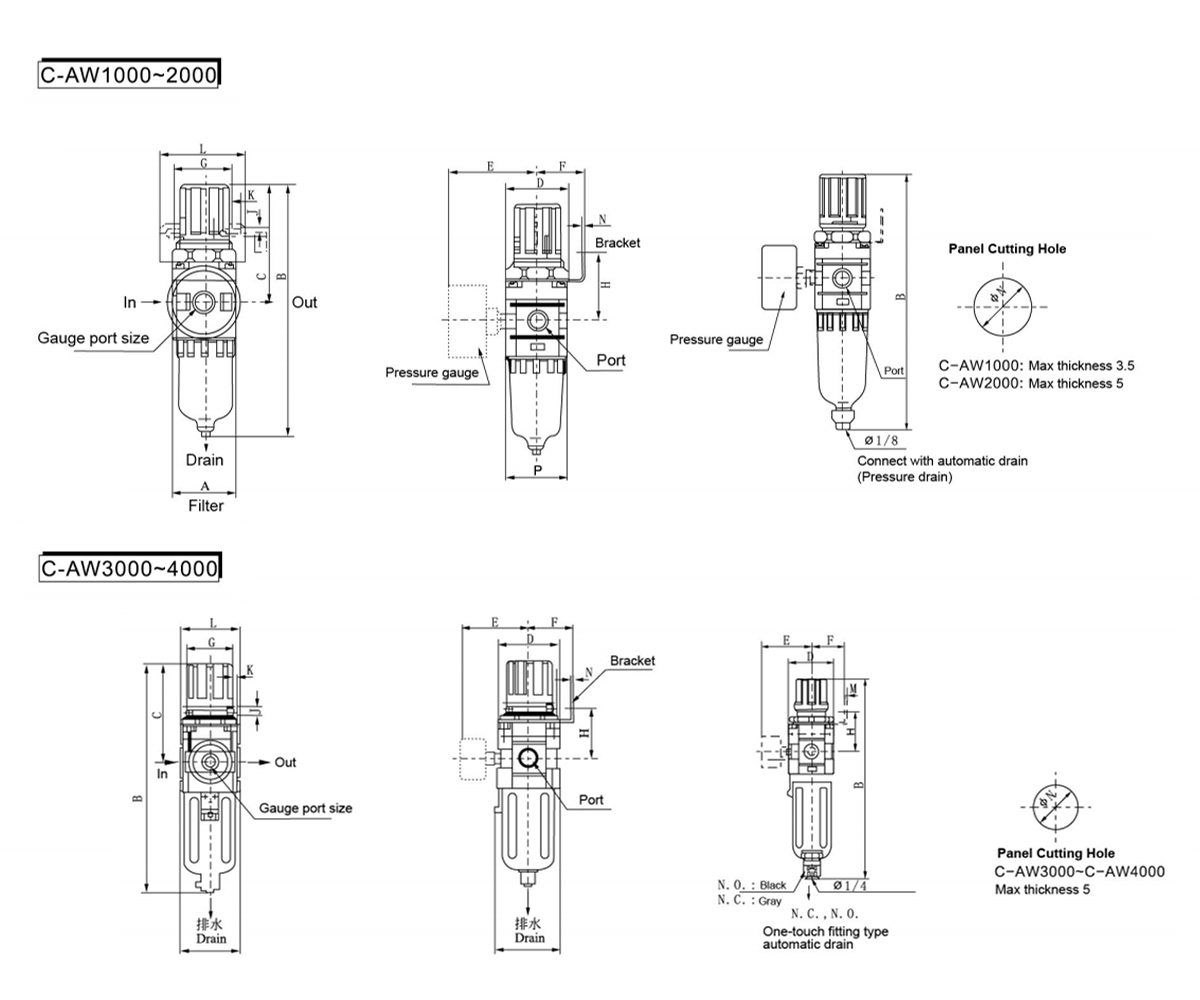

    Modeli Liman
    Boyut     		A B C D E F G H J K L M N P Bağlan
    Otomatik Tahliye
    B
    C-AW1000 M5 × 0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
