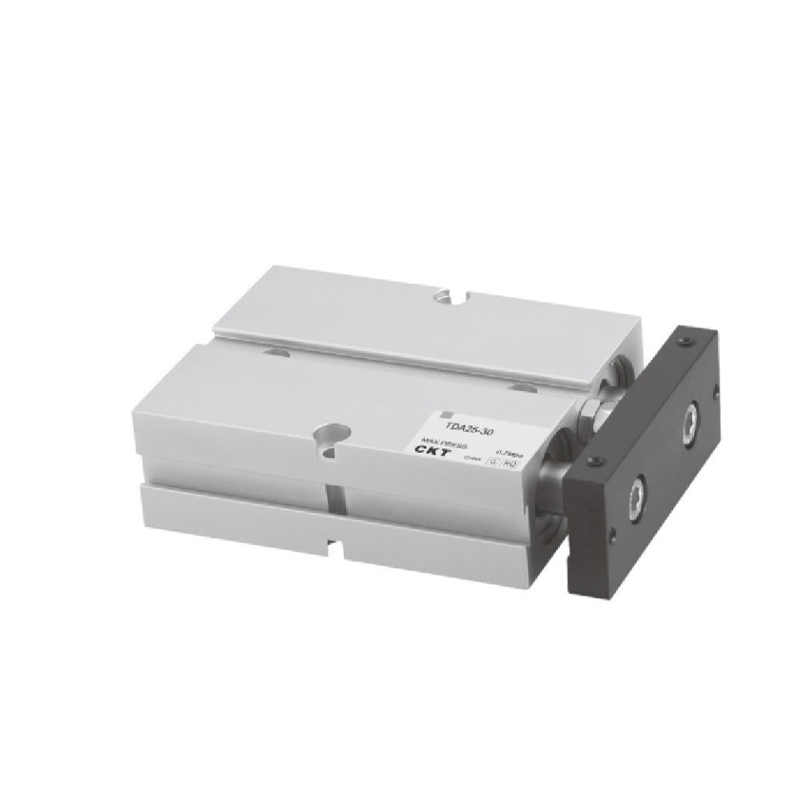

TDA/TN Serisi Çift Silindir (Ø10~Ø32)
  • TDA/TN Serisi Çift Silindir (Ø10~Ø32)
Çok eksenli silindir

TDA/TN Serisi Çift Silindir (Ø10~Ø32)

1. Gömülü gövde, kurulum alanından tasarruf etmek için sabitlenir ve kurulur;
2. Belirli bükülme ve burulma önleyici özelliklere sahiptir ve belirli yanal yüklere dayanabilir;
3. Çok konumlu yüklemeyi kolaylaştırmak için sabitleme plakasının üç tarafında montaj delikleri vardır;
4. Gövdenin ön ucundaki çarpışma önleyici ped, silindir strokunu ayarlayabilir ve darbeyi hafifletebilir;
5. Bu silindir serisinin standart konfigürasyonu manyetik tiptir ve manyetik tip olmadan seçenek yoktur.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：CXS Serisi Çift Silindir (Temel Tip)
SONRAKİ：Sonraki makale yok
  • Şartname
    Delik Boyutu (mm) 10 16 20 25 32
    Eylem Çift etkili
    Sıvı Hava
    Çalışma Basıncı Aralığı 0,1~1,0MPa(14~145psi)
    Kanıt Basıncı 1,5MPa(215psi)
    Çalışma Sıcaklığı
    (°C)     		-20~70
    Çalışma Hızı Aralığı
    (mm/sn)     		30~500
    Ayarlanabilir İnme -10~0
    Strok Uzunluğu Toleransı 1.00
    Yastık Tampon
    Dönmeyen Tolerans ±0,4° ±0,3°
    Bağlantı Noktası Boyutu M5 × 0,8 PT1/8
    *Dönmeme doğruluğu, silindir tamamen geri çekildiğinde silindir sabitleme plakasının dönebileceği açıyı ifade eder;
    **Boru bağlantısı için NPT ve G dişli tipleri mevcuttur.

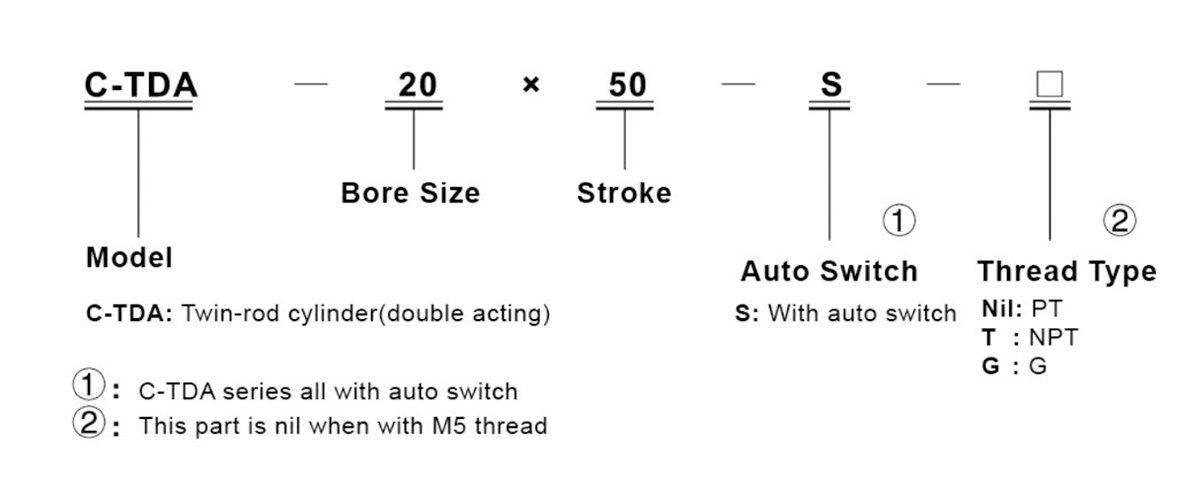

    Ayrıca: C-TN serisi tamamen manyetik.

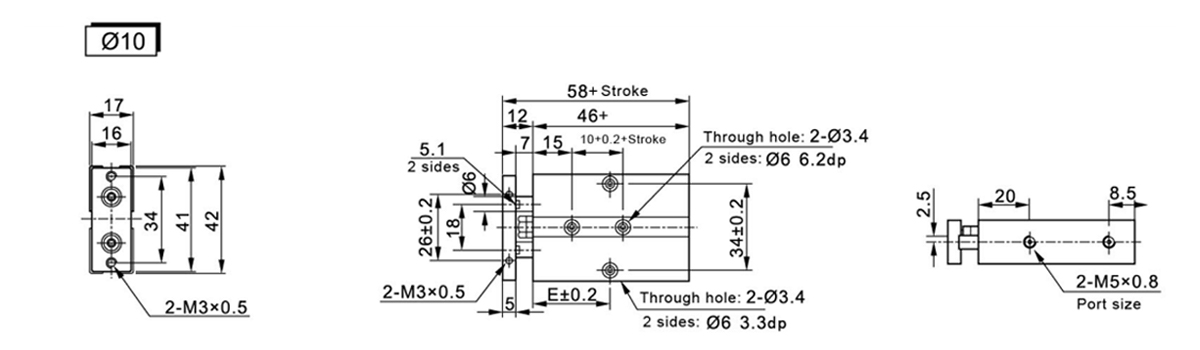

  • Sembol/Kontur 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

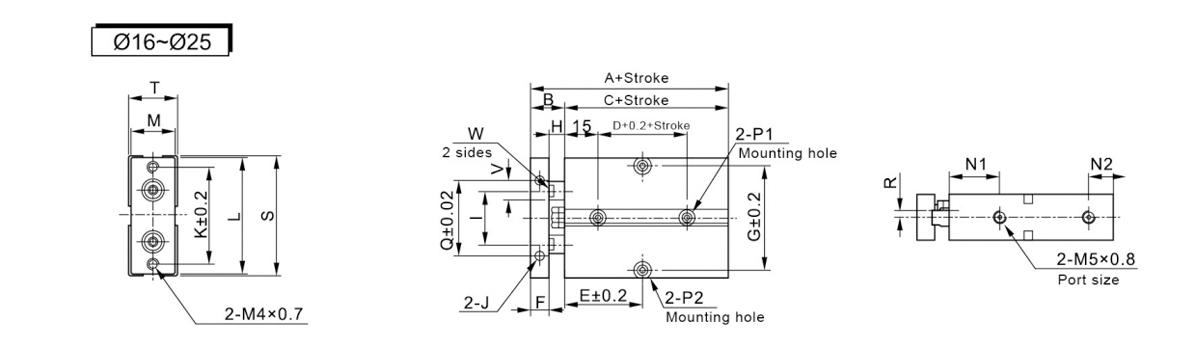

    Sembol/Kontur A B C D İnme≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Sembol/Kontur G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Derinlik5 47 53 20 22 11 Her iki taraf:07,5 Derinlik 7,2 mm Açık delik Ø4,5 Her iki taraf:08 Derinlik4,5 mm Açık delikØ4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Derinlik5 55 61 24 25 12 Her iki taraf:07,5 Derinlik 7,2 mm Açık delik Ø4,5 Her iki taraf:08 Derinlik4,5mm Açık delik Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Derinlik5 66 72 29 27 12 Her iki taraf:07,5 Derinlik 7,2 mm Açık delik Ø4,5 Her iki taraf:08 Derinlik4,5 mm Açık delikØ4,5 56 6 73 30 12 10.1

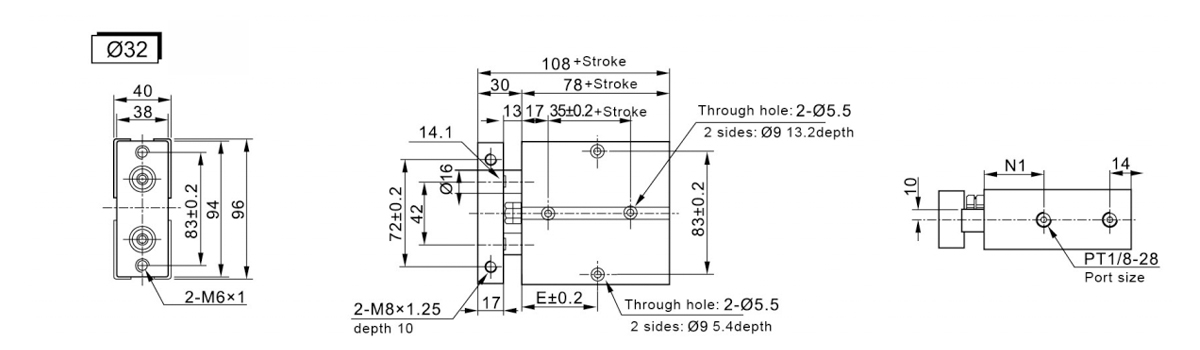

    Sembol/Kontur 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
