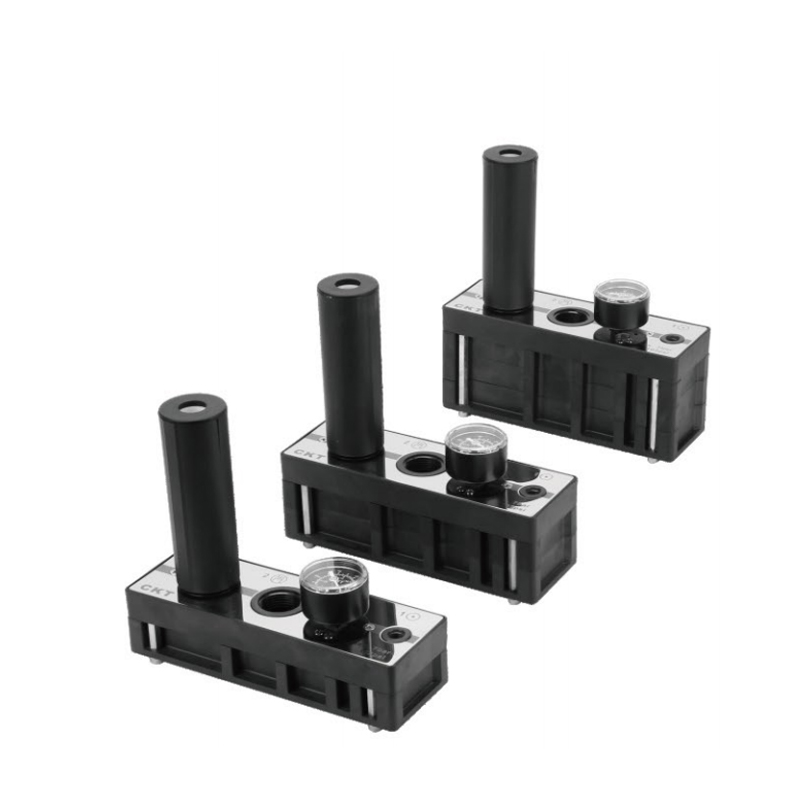

C Serisi Çok Kademeli Vakum Jeneratörü
  • C Serisi Çok Kademeli Vakum Jeneratörü
Çok Kademeli Vakum Jeneratörü

C Serisi Çok Kademeli Vakum Jeneratörü

C Serisi Çok Kademeli Vakum Jeneratörü, özel bir akış kanalı yapısı tasarımı aracılığıyla vakumu tahrik etmek ve üretmek için basınçlı hava kullanan bir cihaz türüdür. Temel prensibi, yüksek hızlı hava akışının neden olduğu yerel düşük basınç etkisidir; bu, özellikle verimli ve kompakt bir vakum kaynağı gerektiren ve geleneksel bir vakum pompası gerektirmeyen endüstriyel otomasyon senaryoları için uygundur.

Hiyerarşik enerji dönüşüm mimarisi:

Tek kademeli bir jeneratörden farklı olarak bu seri, çok kademeli bir seri hassas akış kanalı tasarımını benimser. Basınçlı hava, her bölmede birer birer genişler ve hızlanır ve aşamalı gaz genleşme etkisi ile Venturi etkisinin üst üste gelmesiyle, hava akışı enerjisinin daha eksiksiz ve kademeli bir şekilde kullanılması sağlanır, böylece aynı hava besleme koşulları altında daha güçlü bir vakum emme kapasitesi elde edilir.

Optimize edilmiş geometri ve akış alanı özellikleri:

İç akış kanalı, yakınsak bir ağızlık, bir karıştırma odası ve kademeli olarak genişleyen bir difüzyon bölümü dahil olmak üzere topolojik olarak özel olarak optimize edilmiştir. Bu geometrik konfigürasyon, yüksek hızlı bir jet oluşturmak için hava akışını etkili bir şekilde yönlendirebilir ve yerel düşük basınç bölgesinin oluşumunun gücünü ve stabilitesini en üst düzeye çıkarabilir. Anahtar parçaların özel hatları, gaz moleküllerinin verimli bir şekilde sürüklenmesini ve taşınmasını destekler.

Verimlilik ve gaz tüketimi arasında önemli denge:

Çok aşamalı enerji çıkarma mekanizması, yüksek verimliliğinin temelidir. Tek bir gaz genleştirme işleminin birden fazla enerji adımına ayrıştırılmasıyla, birim basınçlı hava tüketimi başına üretilebilen vakum derecesi veya pompalama hızı önemli ölçüde iyileştirilir. Bu, aynı vakum performansına ulaşıldığında genel gaz tüketimini geleneksel tek kademeli jeneratöre göre genellikle daha iyi hale getirir ve bu da daha iyi çalışma ekonomisini yansıtır.

Güvenilir vakum kararlı durum çıkışı:

Çok aşamalı yapının kendisi belirli bir tamponlama ve düzenleyici etkiye sahiptir. Yükte hafif dalgalanmalar veya gaz besleme basıncında hafif değişikliklerle karşılaşıldığında, çıkış vakum seviyesi daha güçlü bir sağlamlık göstererek otomatik kavrama, adsorpsiyon ve diğer işlemler için daha istikrarlı bir negatif basınç garantisi sağlar.

Kompakt topoloji ve yük uyarlanabilirliği:

Karmaşık iç yapıya rağmen, genel paketi kompakt olmaya devam ediyor ve alanın kısıtlı ekipman düzenlerine entegre edilmesi kolay. Pompalama özellikleri, özellikle gözenekli ve düzensiz yüzeylere sahip iş parçalarının işlenmesinde, farklı sızıntı oranlarına sahip veya hızlı vakum oluşumu gerektiren yük sistemlerine daha iyi uyum sağlamasına olanak tanır.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：Önceki makale yok
SONRAKİ：Sonraki makale yok
  • Teknik     parametreler                             ]
    Modelii Maksimum vakum akışı
    (I/dak)     		Maksimum hava
    tüketim
    (I/dak)     		Maksimum vakum düzeyi
    (kPa)     		Gürültü düzeyi
    (dB(A))     		> Hortumun mm cinsinden minimum iç çapı (boru uzunluğu ≤ 2 m)
    Hava beslemesi Vakum Egzoz
    CL25 360 105 -80 65 4 12 12
    CL50 650 210 6 15 15
    CL75 820 315 8 19 22
    CL100 990 420 8 19 22
    CL125 1100 525 10 25 32
    CL150 1300 630 10 25 32
    CL175 1680 735 10 32 40
    CL200 2060 840 10 32 40
    CM25 354 105 -92 4 12 12
    CM50 647 210 6 15 15
    CM75 890 315 8 19 22
    CM100 1100 420 8 19 22
    CM125 1200 525 10 25 32
    CM150 1380 630 10 25 32
    CM175 1490 735 10 32 40
    CM200 1580 840 10 32 40
    CH25 168 156 -98.6 4 12 12
    CH50 365 318 6 15 15
    CH75 504 456 8 19 22

    Vakum flow(I/min)and Evacuation time(s/L)at different vacuum levels(-kPa)
    Modelii Vakum flow(I/min)Evacuation time(s)
    0 10 20 30 40 50 60 70 80 90 98
    CL25 360 210[0.02] 156[0.05] 102[0.1] 54[0.18] 36[0.33] 30[0,33] 21[0.8] - - -
    CL50 650 420[0,01] 265[0,025] 176[0.05] 108[0.09] 72[0.17] 60[0,27] 36[0.4] - - -
    CL75 820 630[0,008] 370[0,017] 245[0,033] 162[0.06] 108[0.11] 90[0.18] 50[0,27] - - -
    CL100 990 740[0,007] 480[0,015] 323[0,029] 206[0.05] 144[0,083] 120[0,13] 70[0.2] - - -
    CL125 1100 848[0,006] 550[0,014] 390[0,026] 240[0,045] 180[0,076] 150[0,11] 87[0.19] - - -
    CL150 1300 910[0,005] 618[0,013] 456[0,022] 280[0,037] 216[0,062] 170[0,095] 102[0.15] - - -
    CL175 1680 1060[0,005] 680[0,012] 510[0,021] 314[0,035] 267[0.06] 190[0,087] 120[0,14] - - -
    CL200 2060 1210[0,004] 740[0,01] 575[0,018] 365[0,03] 294[0,051] 220[0,078] 134[0.12] - - -
    CM25 354 220[0,022] 120[0,062] 78[0.12] 43[0.22] 34[0,37] 25[0,57] 10[1.2] 5[1.9] 0,8[4,2] -
    CM50 647 400[0,011] 240[0,031] 156[0.06] 87[0.11] 69[0.19] 52[0.29] 20[0,6] 10[1.16] 1.6[2.2] -
    CM75 890 600[0,009] 360[0,021] 234[0.04] 131[0.07] 82[0.14] 67[0.19] 30[0,45] 15[0,788] 2.4[1.73] -
    CM100 1100 750[0,006] 480[0,016] 290[0,031] 150[0,063] 109[0.105] 72[0,174] 40[0.3] 20[0,526] 3.2[1.1] -
    CM125 1200 900[0,006] 570[0,014] 350[0,03] 185[0.055] 135[0,092] 89[0,151] 50[0,26] 25[0,46] 4[1.96] -
    CM150 1380 1020[0,005] 601[0,014] 416[0,028] 220[0,047] 163[0,078] 108[0.129] 60[0,22] 30[0,394] 5[0,823] -
    CM175 1490 1120[0,005] 655[0,013] 474[0,026] 255[0,039] 190[0,065] 129[0.108] 70[0.19] 35[0,329] 5.6[0.686] -
    CM200 1580 1200[0,005] 700[0,011] 525[0,022] 290[0,027] 216[0,054] 144[0.1] 80[0,153] 40[0,274] 6.4[0.67] -
    CH25 168 126[0,032] 90[0,075] 54[0.15] 24[0.32] 18[0,64] 12[1.1] 8[1.7] 6[2.6] 5[3.9] 0,3[12]
    CH50 365 292[0,025] 177[0.045] 132[0.1] 69[0.25] 54[0.49] 40[0,73] 29[1.1] 12[1.6] 5[1.6] 0,45[7,8]
    CH75 504 396[0,018] 282[0,033] 162[0.06] 90[0.11] 72[0.18] 51[0.27] 37[0.42] 25[0,62] 6[1.3] 0,6[5,4]

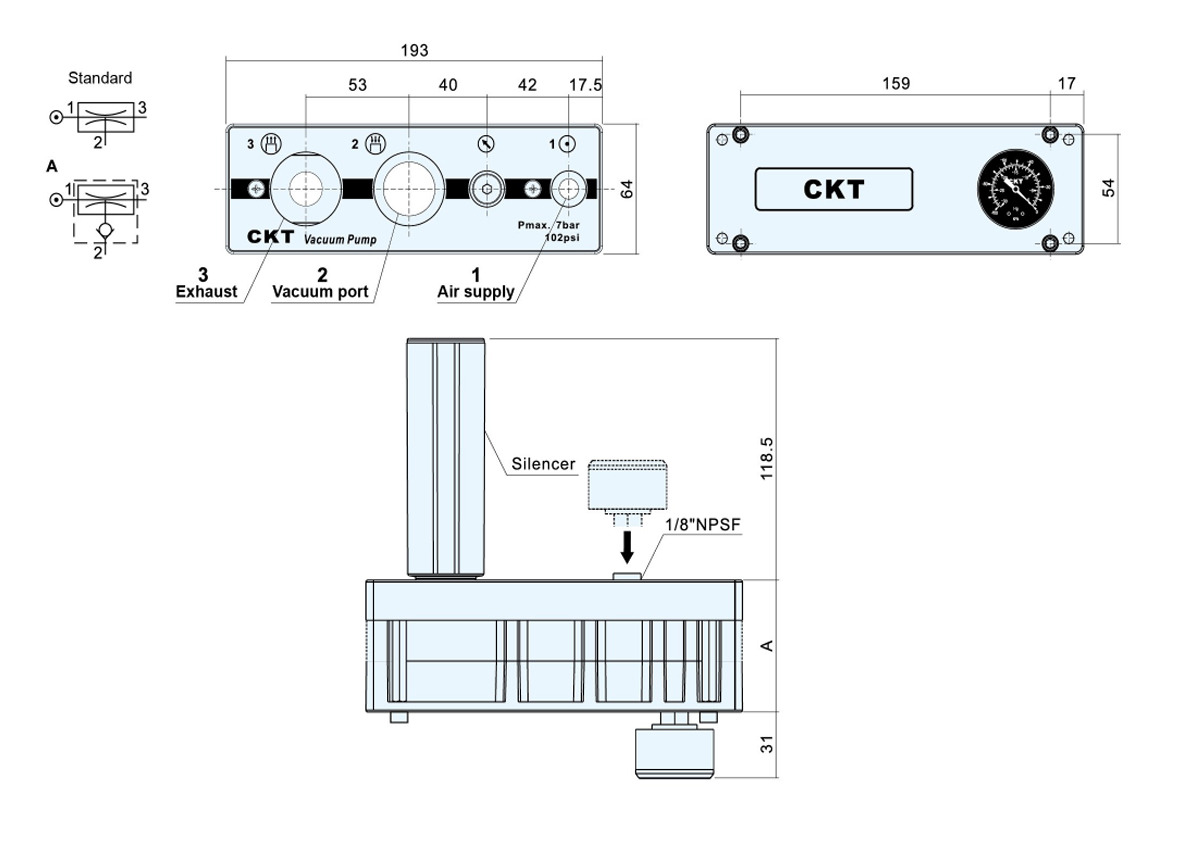

  • Modeliii A
    C□25 45
    C□50
    C□75 65
    C□100
    C□125 85
    C□150
    C□175 105
    C□200

    Modeliii Hava beslemesi Vakum Egzoz
    C□□-B G1/8" G3/4" G3/4"
    C□□-C G1/4" G3/4" G3/4"
    C□□-D G1/4" G1" G3/4"

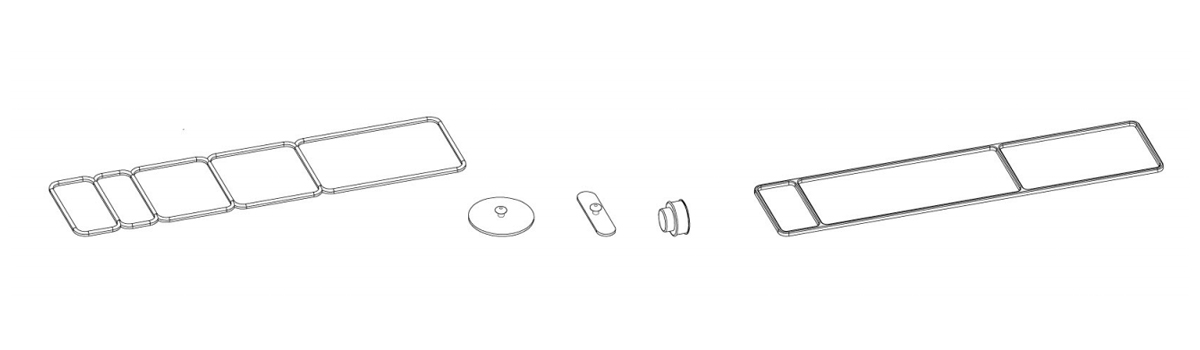

    Sızdırmazlık
    Modeliii NBR Flor kauçuk EPDM
    CL(M,H)25 C-SN-25 C-SV-25 C-SE-25
    CL(M,H)75 C-SN-75 C-SV-75 C-SE-75
    CL(M)125 C-SN-125 C-SV-125 C-SE-125
    CL(M)175 C-SN-175 C-SV-175 C-SE-175
