CDJPB Serisi (Çift Etkili) İğneli Silindir Tedarikçiler

Ana Sayfa / Ürünler / Hava Silindiri / İğne Silindiri / CDJPB Serisi (Çift Etkili) İğneli Silindir

CDJPB Serisi (Çift Etkili) İğneli Silindir
  • CDJPB Serisi (Çift Etkili) İğneli Silindir
İğne Silindiri

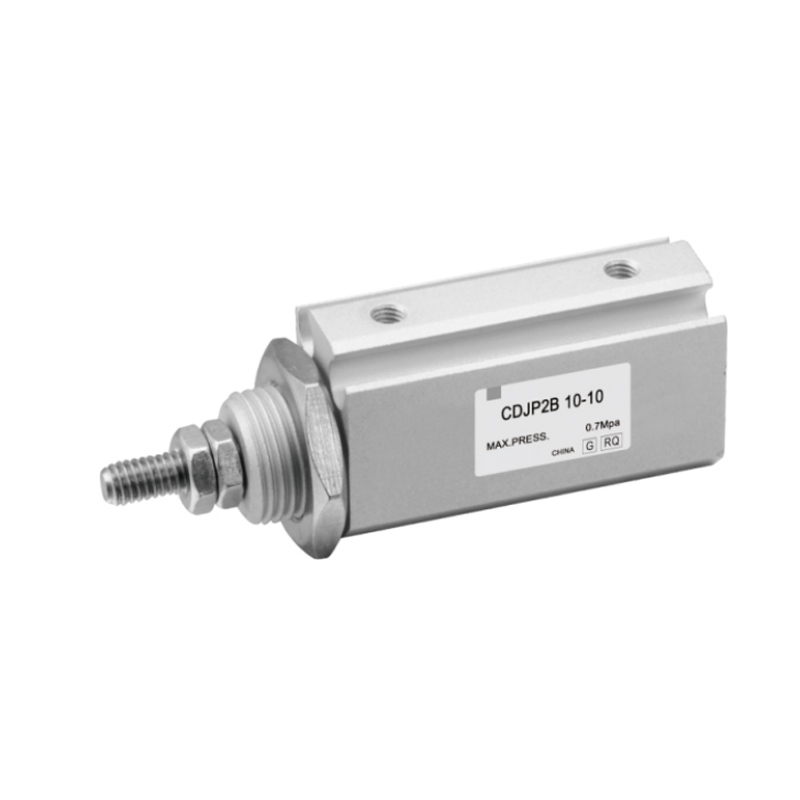

CDJPB Serisi (Çift Etkili) İğneli Silindir

CDJPB Serisi (Çift Etkili) İğneli Silindir, alanın kısıtlı olduğu senaryolar için tasarlanmış hassas bir pnömatik aktüatördür. Kompakt bir yapı sayesinde verimli doğrusal ileri geri hareket sağlar ve yüksek düzeyde entegre otomasyon sistemleri için uygundur.

Temel özellikler:

1. Aşırı alan kullanımı: Oldukça yoğun konfigürasyon ve hafif gövde, ekipman yerleşim alanını önemli ölçüde optimize eder ve sistemin alan kısıtlamalarına uyum sağlama yeteneğini geliştirir.

2. Yapılandırma esnekliği: Strok ve silindir çapı parametre gruplarının birçok spesifikasyonunu kapsar, farklı yük ve dinamik gereksinimlere uyum sağlar ve uygulama genişliği sağlar.

3. Sistem entegrasyon özgürlüğü: Modüler kurulum topolojisini ve genişletilmiş aksesuar arayüzünü destekleyerek kullanıma hazır özellikler sunar ve mühendislik entegrasyonu karmaşıklığını azaltır.

4. Gömülü algılama ünitesi: Entegre bir gövde topolojisi yapısı oluşturmak için temassız bir manyetik indüksiyon anahtarını entegre eder ve hata ayıklama gerektirmeyen konumlandırma sinyali geri bildirim işlevini gerçekleştirir.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：Önceki makale yok
SONRAKİ：CJPB Serisi (Tek Etkili) İğneli Silindir
  • Silindir çapı (mm) 6 10 15
    Kullanılan sıvı Hava
    Çalıştırma türü Çift etkili
    Maksimum çalışma basıncı MPa 0.7
    Minimum çalışma basıncı MPa 0.12 0.06
    Ortam ve sıvı sıcaklığı Manyetik olmayan anahtar: -10°C,
    Manyetik anahtar: -10°C ila 60°C
    Tamponlama Her iki uçta kauçuk tamponlar
    Piston hızı 50~500 mm/sn
    Strok toleransı mm 10
    *Yağlama Gerekli değil
    Bağlantı çapı M5 × 0,8
    *Yağlama gerekiyorsa, Türbin Yağı kullanın.

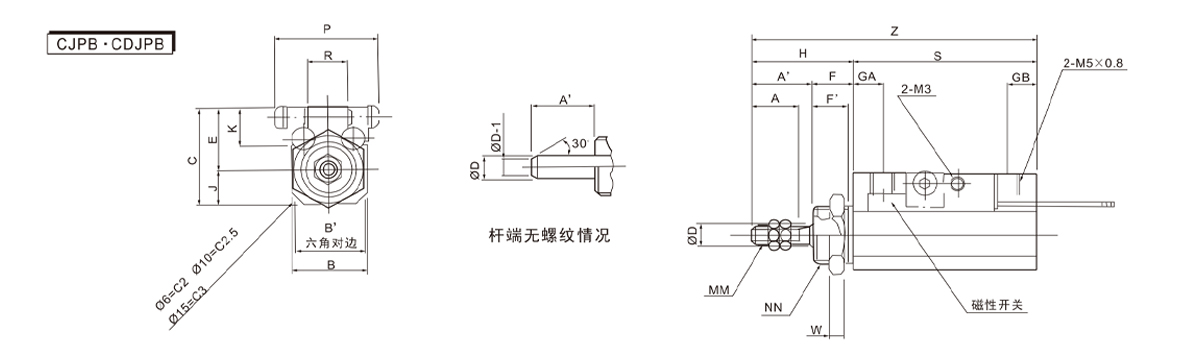

  • Silindir çapı
    (mm)     		A bir' B B' ØD F F' GA Büyük Britanya H J K AA NN R S W Z Manyetik anahtar
    5. 10'uncu 15'inci 20. 30'uncu 5. 10'uncu 15'inci 20. 30'uncu C E P
    6 7 9 14 14 3 8 6.5 6 6 17 6 8 M3 × 0,5 M10×1.0 7 30.5 35.5 40.5 45.5 - 3 47.5 52.5 57.5 62.5 - 16.5 10.5 20
    10 10 12 15 17 5 8 6.5 6 7 20 7 8 M4 × 0,7 M12×1.0 8 30.5 35.5 40.5 45.5 55.5 4 50.5 55.5 60.5 65.5 75.5 20 13 21
    15 12 14 20 19 6 10 8.5 6 7 24 9 8 M5 × 0,8 M14×1.0 10 30.5 35.5 40.5 45.5 55.5 5 54.5 59.5 64.5 69.5 79.5 24.5 15.5 23

    Silindir çapı

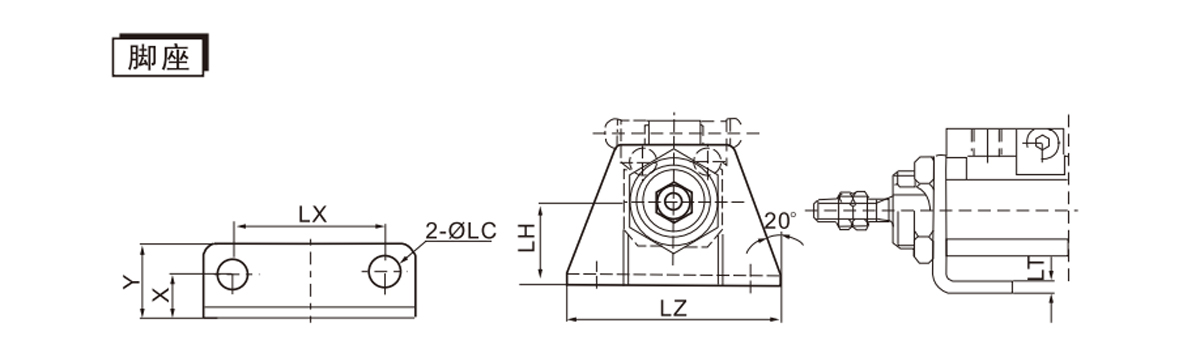

    (mm)     		Ayak dayanağı
    Parça numarası sol LT LZ LX X Y ØLC
    6 CP-L006 11 1.6 28 20 6.5 10.5 3.4
    10 CP-L010 13 1.6 33 24 7 12 4.5
    15 CP-L015 18 2.3 43 30 10 16.5 4.5

    Silindir çapı

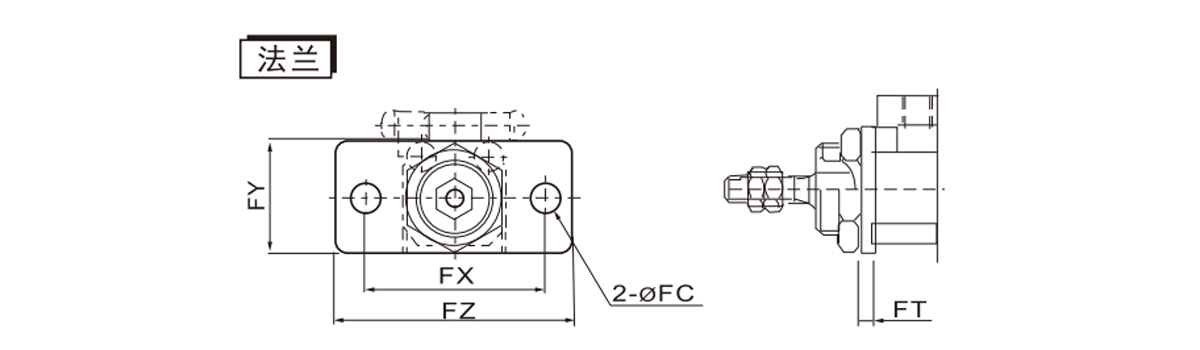

    (mm)     		Flanş
    Parça numarası FT döviz Maliye FZ ØFC
    6 CP-F006 1.6 24 16 32 3.4
    10 CP-F010 1.6 28 18 37 4.5
    15 CP-F015 2.3 36 22 49 5.5

    Silindir çapı
    (mm)     		Kulak mili yuvası parça numarası S Z ZZ R
    5. 10'uncu 15'inci 20. 30'uncu 5. 10'uncu 15'inci 20. 30'uncu 5. 10'uncu 15'inci 20. 30'uncu
    6 CP-T006 35.5 40.5 45.5 50.5 - 48.5 53.5 58.5 63.5 - 52.5 57.5 62.5 67.5 - 7
    10 CP-T010 40.5 45.5 50.5 55.5 65.5 54 59 64 69 79 60.5 65.5 70.5 75.5 85.5 8
    15 CP-T015 42 47 52 57 67 58 63 68 73 83 66 71 76 81 91 10

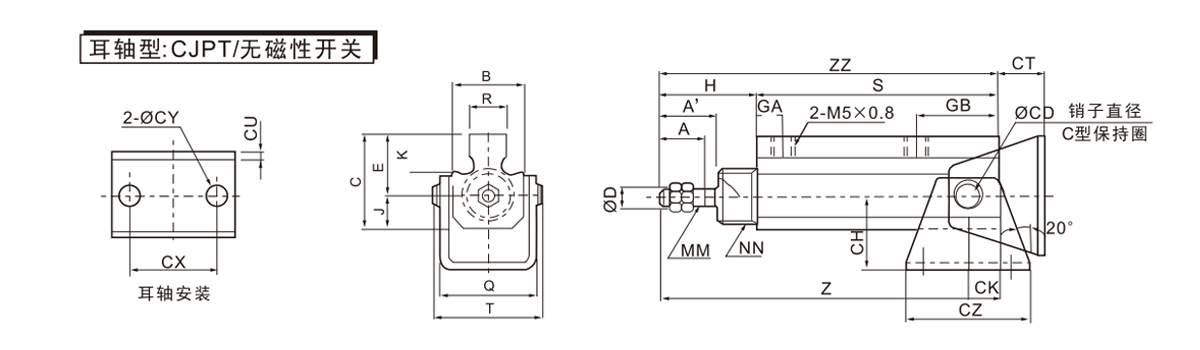

    Silindir çapı
    (mm)     		A A′ B C ØD E GA Büyük Britanya H J K AA NN Q T ØCD CH CK BT CU Müşteri Deneyimi ØCY CZ
    6 7 9 14 16.5 3 10.5 6 11 17 6 8 M3 × 0,5 M10×1.0 18.5 20.4 3 16 4 12 1.6 18 3.4 26
    10 10 12 15 20 5 13 6 17 20 7 8 M4 × 0,7 M12×1.0 20.5 23.9 5 20 6.5 13.5 1.6 24 4.5 33
    15 12 14 20 24.5 6 15.5 6 18.5 24 9 8 M5 × 0,8 M14×1.0 28 31.7 6 25 8 17 2.9 29 5.5 42

    Silindir çapı

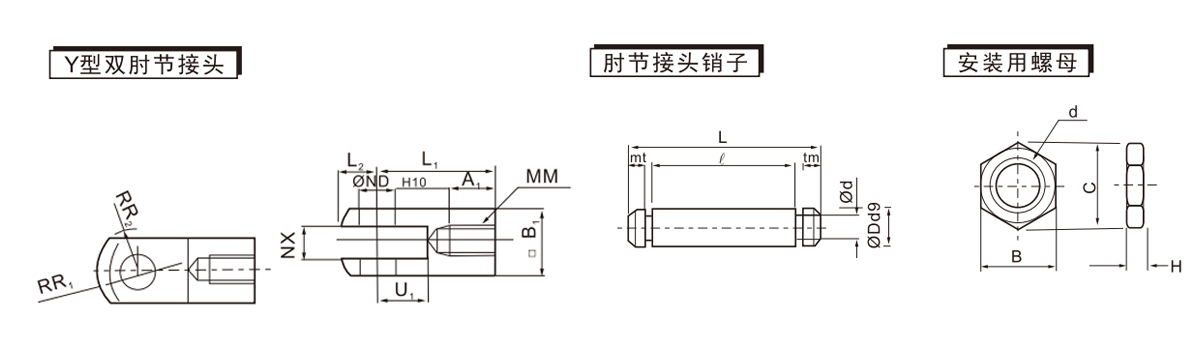

    (mm)     		Y tipi çift dirsek eklemi Dirsek eklem pimi Silindir gövdesi somunu
    Parça numarası A1 B1 ØNDH10 L1 L2 AA U1 NX R1 R2 Parça numarası ØDd9 L od ρ M t Parça numarası d H B C
    6 Y-P006 5 6 3 0.04 12 3.5 M3 × 0,5 5 3 5 4 IY-P006 3 -0,02 9 2.85 62 0.75 0.65 SNP-006 M10×1 3 14 16.2
    0 -0,045
    10 Y-P010 6.5 10 5 0.048 16 5.5 M4 × 0,7 7 5 8 6.3 IY-P010 5 -0,030 13.6 4.8 10.2 1 0.7 SNP-010 M12×1 3 17 19.6
    0 -0,060
    15 Y-P015 7 12 6 0.048 19 7 M5 × 0,8 9 6 10 7.8 IY-P015 6 -0,030 15.8 5.7 12.2 1 0.8 SNP-015 M14×1 4 19 21.9
    0 -0,060

    Silindir çapı

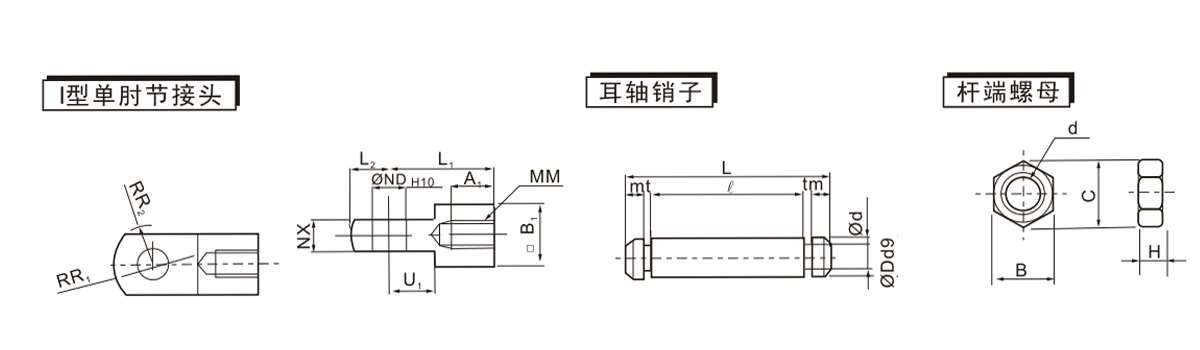

    (mm)     		Tek dirsek eklemi Kulak mili pimi Çubuk ucu somunları
    Parça numarası A1 B1 ØNDH10 L1 L2 AA U1 NX R1 R2 Parça numarası ØDd9 L od ρ M t Parça numarası d H B C
    6 I-P006 5 6 3 0.04 12 3.5 M3 × 0,5 5 3 5 4 BT-P006 3 -0,02 20.4 2.85 17.6 0.75 0.65 NTP-006 M3 × 0,5 1.8 5.5 6.4
    0 -0,045
    10 I-P010 6.5 10 5 0.048 16 5.5 M4 × 0,7 7 5 8 6.3 BT-P010 5 -0,030 23.9 4.8 20.5 1 0.7 NTP-010 M4 × 0,7 2.4 7 8.1
    0 -0,060
    15 I-P015 7 12 6 0.048 19 7 M5 × 0,8 9 6 10 7.8 BT-P015 6 -0,030 31.7 5.7 28.1 1 0.8 NTP-015 M5 × 0,8 3.2 8 92
    0 -0,060
