Metal mühür yöntemi.

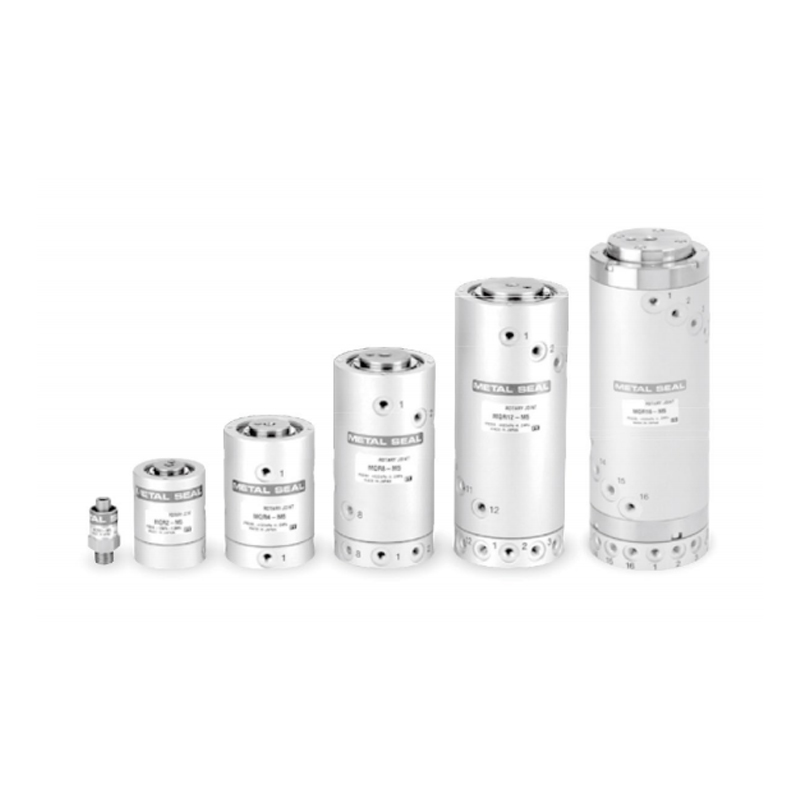

Döner mekanizma・Robot kolları gibi dönen ve sallanan parçalara hava sağlamak için kullanılır.

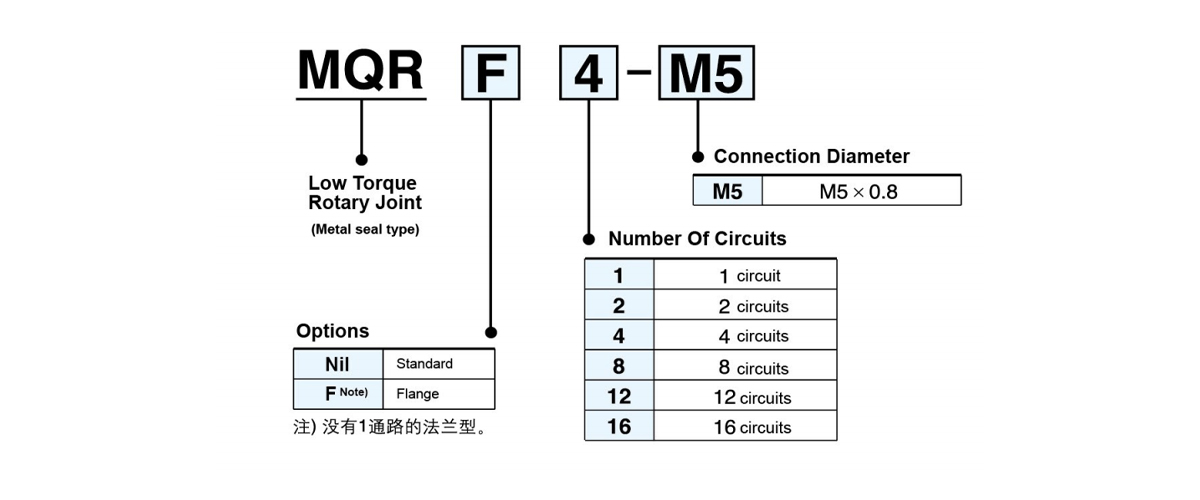

| Modeli | MQR1-M5 | MQR2-M5 | MQR4-M5 | MQR8-M5 | MQR12-M5 | MQR16-M5 | |
| Devre Sayısı (Bağlantı noktası sayısı) | 1 devre | 2 devre | 4 devre | 8 devre | 12 devre | 16 devre | |
| Sıvı | Hava · İnert gaz | ||||||
| Mühür Yapısı | Metal conta | ||||||
| Kılavuzun Yapısı | Rulman destekli | Rulman destekli at both ends | |||||
| Bağlantı Noktası Boyutu | Erkek R1/8 | M5 × 0,8 | |||||
| Kadın M5×0,8 | |||||||
| Akış Hızı Özellikler | C | 0,50[dm³/(s ·bar)] | |||||
| b | 0.40 | ||||||
| Özgeçmiş | 0.17 | ||||||
| Yağlama | Gerekli değil | ||||||
| Minimum Çalışma Basıncı | -100kPa | ||||||
| Maksimum Çalışma Basıncı | 1.0MPa | ||||||
| Not 1) Ortam veÇalışma Sıvı Temperature | -10~80°C | ||||||
| Not )2 Maksimum Başlangıç Döndürme Torku | 0,003N ·m veya daha az | 0,03N ·m veya daha az | 0,05N ·m veya daha az | 0,10N ·m veya daha az | 0,20N ·m veya daha az | 0,50N ·m veya daha az | |
| Not 5) İzin Verilen Rotasyon Sayısı Notu | 3000 dk⁻¹(rpm) veya daha az Not3) | 2000 dk⁻¹(rpm) veya daha az | 1500 dk⁻¹(rpm) veya daha az | 900 dk⁻¹(rpm) veya daha az | 600 dk⁻¹(rpm) veya daha az | 200 dk⁻¹(rpm) veya daha az | |
| Not 4) İzin Verilen Radyal Yük (İzin verilen bağlantı ekseni reaksiyonu) | 1 N veya daha az | 15Ne de az | 30N veya daha az | 40N veya daha az | 50N veya daha az | ||
| İzin Verilen Eksenel Yük | |||||||
| Ağırlık | 0,025 kg | 0,16 kg | 0,39 kg | 0,76 kg | 1,26 kg | 2.80 kg | |
| Not 1) 80°C sıcaklığı, dönüş sırasındaki sıcaklık artışını içerir; Not 2)Başlatma torku, besleme basıncıyla veya kullanılmamayla değişmez (Maksimum başlangıç dönüş torku dahilinde kalır), ancak rotasyon numarasına göre değişir; Not 3) 600 dak-1(rpm)'nin üzerinde bir hızda kullanılıyorsa, dönüşün bağlantının sabitlendiği yönde olduğundan emin olun; Not 4) Merkezin dışına çıkma, şok ve titreşimleri mükemmel şekilde absorbe etmelerinden dolayı kauçuk/reçine bağlantısı önerilir; Not 5)min-1,1 dakikadaki dönüş sayısı. | |||||||

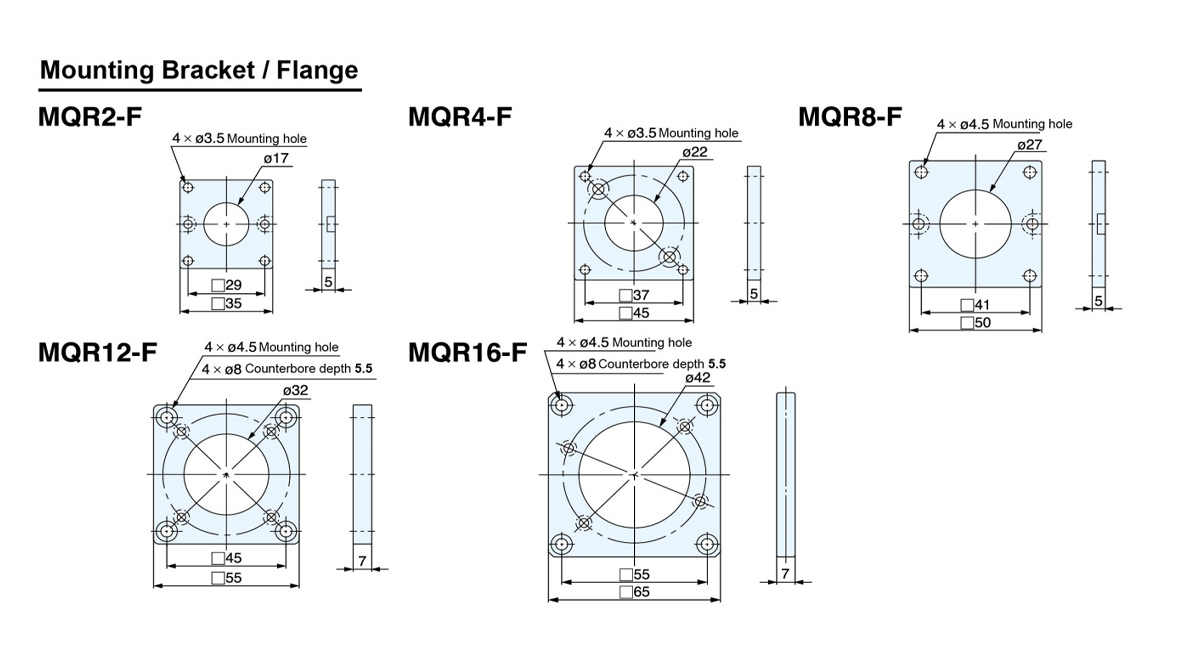

| Devre Sayısı | Flanş Parça Numarası |
| 2 Devre | MQR2-F |
| 4 Devre | MQR4-F |
| 8 Devre | MQR8-F |
| 12 Devre | MQR12-F |
| 16 Devre | MQR16-F |

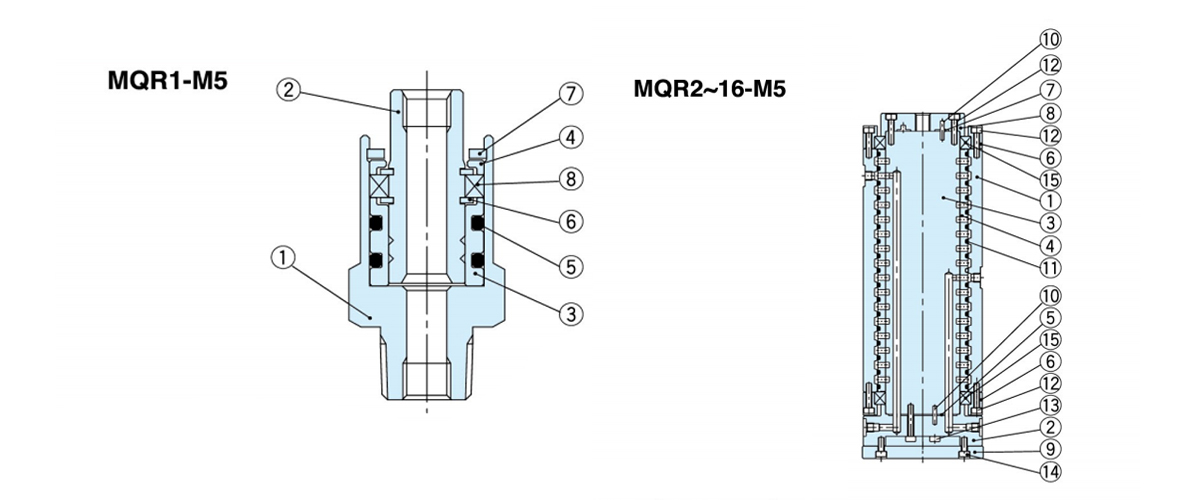

| Bileşen Parçaları (MQR1-M5,1 devresi) | |||
| Öğe | İsim | Malzeme | Yeniden düzenleme |
| 1 | Vücut | Paslanmaz çelik | |
| 2 | Makara | Özel paslanmaz çelik | |
| 3 | Kol | Özel paslanmaz çelik | |
| 4 | Plaka | Alüminyum | |
| 5 | O-halkası | H-NBR | |
| 6 | Tutma halkası | Karbon çeliği | |
| 7 | Tutma halkası | Karbon çeliği | |
| 8 | Radyal rulman | ||
| Bileşen Parçaları(MQR2 ila 16-M5,2 ila 16 devre) | |||
| Öğe | İsim | Malzeme | Yeniden düzenleme |
| 1 | Vücut | Alüminyum alloy | |
| 2 | Adaptör plakası | Alüminyum alloy | |
| 3 | Makara | Özel paslanmaz çelik | |
| 4 | Kol | Özel paslanmaz çelik | |
| 5 | Conta | H-NBR | |
| 6 | Rulman tutucu | Paslanmaz çelik | Yalnızca 16 devre |
| 7 | Conta | H-NBR | Yalnızca 16 devre |
| 8 | Plaka | Alüminyum alloy | Yalnızca 16 devre |
| 9 | Flanş | Alüminyum alloy | |
| 10 | Paralel pim | Karbon çeliği | 2 devre hariç |
| 11 | O-halkası | H-NBR | |
| 12 | Cıvata | Karbon çeliği | Yalnızca 16 devre |
| 13 | Cıvata | Karbon çeliği | |
| 14 | Cıvata | Karbon çeliği | |
| 15 | Radyal rulman | - | |
