MHZ2 Serisi (Paralel Açılır Kapanır Tip) Pnömatik Tutucu Tedarikçiler

Ana Sayfa / Ürünler / Hava Silindiri / Pnömatik Tutucular / MHZ2 Serisi (Paralel Açılır Kapanır Tip) Pnömatik Tutucu

MHZ2 Serisi (Paralel Açılır Kapanır Tip) Pnömatik Tutucu MHZ2 Serisi (Paralel Açılır Kapanır Tip) Pnömatik Tutucu
  • MHZ2 Serisi (Paralel Açılır Kapanır Tip) Pnömatik Tutucu
  • MHZ2 Serisi (Paralel Açılır Kapanır Tip) Pnömatik Tutucu
Pnömatik Tutucular

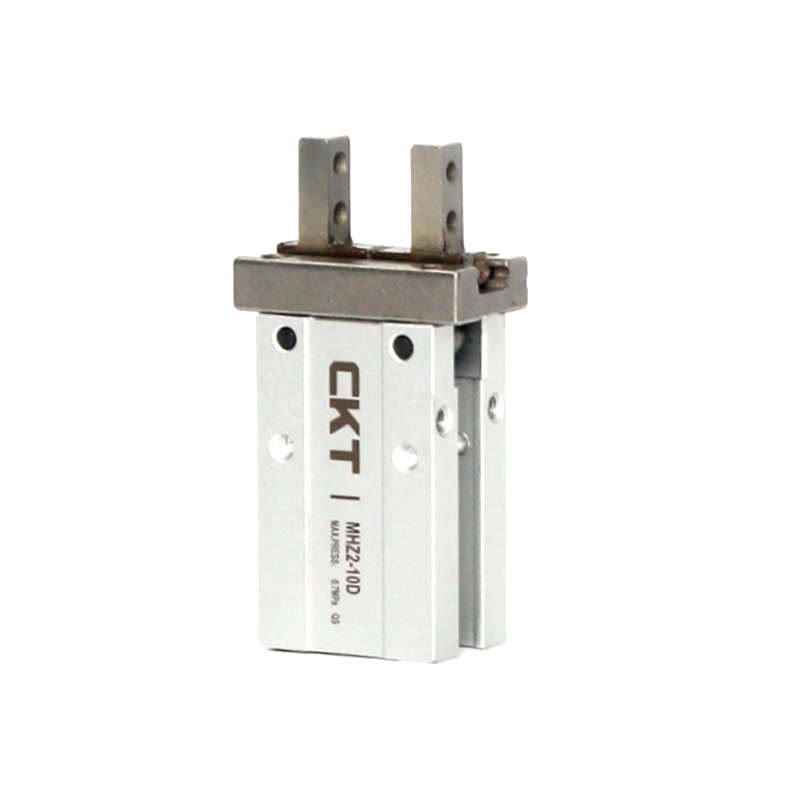

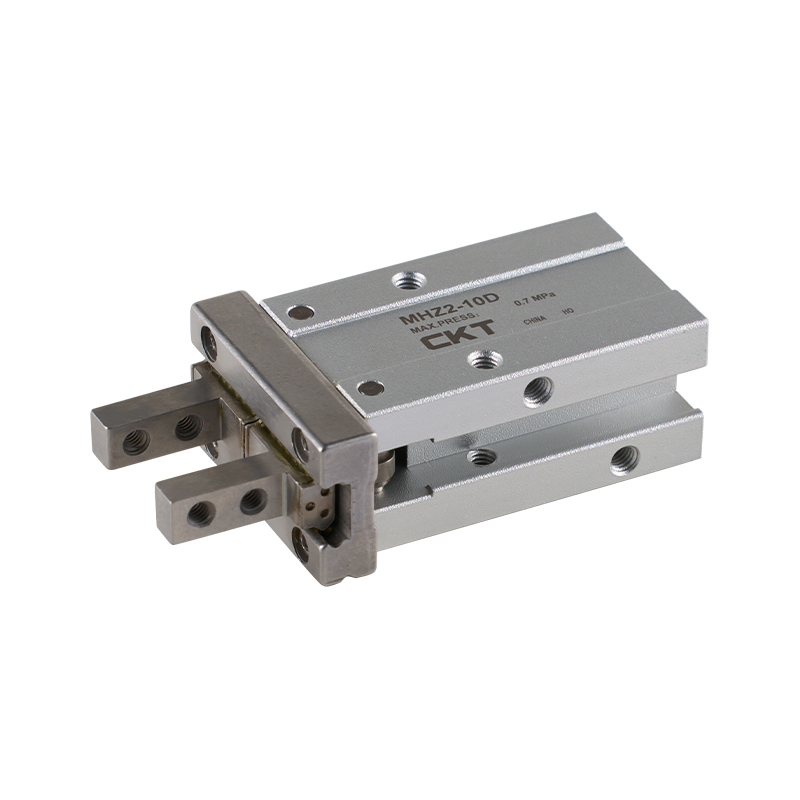

MHZ2 Serisi (Paralel Açılır Kapanır Tip) Pnömatik Tutucu

MHZ2 Serisi (Paralel Açma ve Kapama Tipi) Pnömatik Tutucu, istikrarlı ve güvenilir paralel kenetleme hareketi sağlamaya odaklanır. Tasarım konsepti, otomasyon yürütme bağlantısındaki hassas kavramanın temel ihtiyaçlarını karşılamak için temel performansı ve uyarlanabilirliği dengelemektir.

Temel özellikler:

1. Entegre kılavuz sistemi: Entegre kılavuz mekanizması, aktüatörün çalışma sırasında yeterli yapısal sağlamlığa ve hareket doğruluğuna sahip olmasını sağlar.

2. Geliştirilmiş kılavuz stabilitesi: Anahtar hareketli parçalar ile ana yapı arasındaki göreceli konum ilişkisini korumak ve uzun süreli çalışmanın güvenilirliğini artırmak için kılavuz bileşeninin alt kısmında bir yardımcı konumlandırma yapısı sağlanmıştır.

3. Hassas konumlandırma performansı: Optimize edilmiş yapısal tasarım, iyi bir konumlandırma tutarlılığı sağlar, bu da iş parçasının doğru şekilde sıkıştırılmasına yardımcı olur ve bağlama işleminin kesinliğini artırır.

4. Esnek kurulum ve uyumluluk: Farklı ekipman düzenlerine veya alanın kısıtlı olduğu ortamlara kolay entegrasyon için çeşitli standartlaştırılmış kurulum arayüzleri sağlar.

5. Gövdeye entegre kontrol yardımı: Gövde, standart konum algılama cihazlarının entegrasyonu için temel kolaylık sağlayan manyetik bileşenlerle önceden ayarlanmıştır.

6. İndüksiyon anahtarının uyarlanabilirliği: Silindir gövdesinin yüzeyinde tasarlanmış, algılama cihazının farklı sinyal toplama gereksinimlerine uyum sağlaması için düzenleme alanı sağlayan çok sayıda endüksiyon anahtarı kurulum yuvası vardır.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：MHC2 Serisi (Dayanak Açma ve Kapama Tipi) Pnömatik Tutucu
SONRAKİ：Sonraki makale yok
  • Silindir çapı
    mm     		6 10 16 20 25 32 40
    Sıvı kullanın Hava
    Çalışma basıncı
    aralık (MPa)     		Çift etkili 0,15~0,7 0,2~0,7 0,1~0,7 0,1~0,7
    Tek etkili 0,3~0,7 0,35~0,7 0,25~0,7 0,25~0,7
    Çevresel kullanım için sıvı sıcaklığı -10~60°C
    Tekrarlanabilirlik (mm) ±0,01 ±0,02
    Maksimum çalışma frekansı (c.p.m) 180 (MHZL2 serisi 120'dir) 60
    Yağ temini Gerekli değil
    Çalışma modu Çift etkili · Single-acting
    Manyetik anahtar (isteğe bağlı) Temassız manyetik anahtar (manyetik anahtarsız MHZA2, MHZAJ2)
    Bağlantı çapı M3 × 0,5 M5×0,8

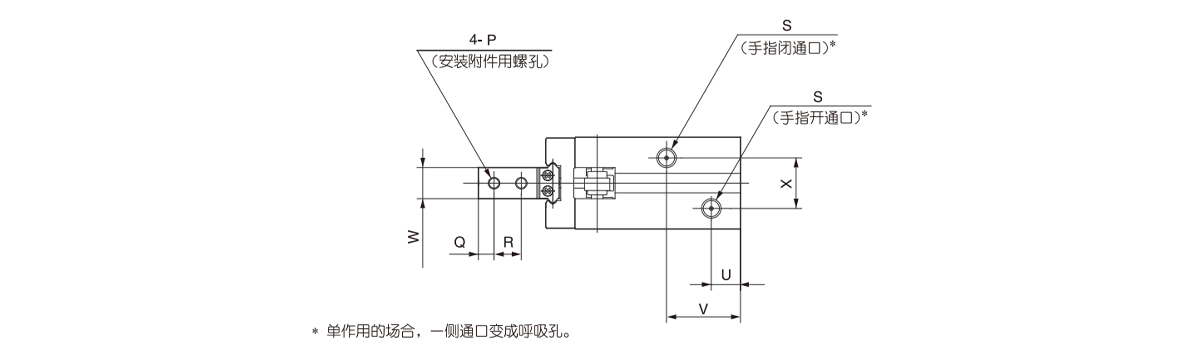

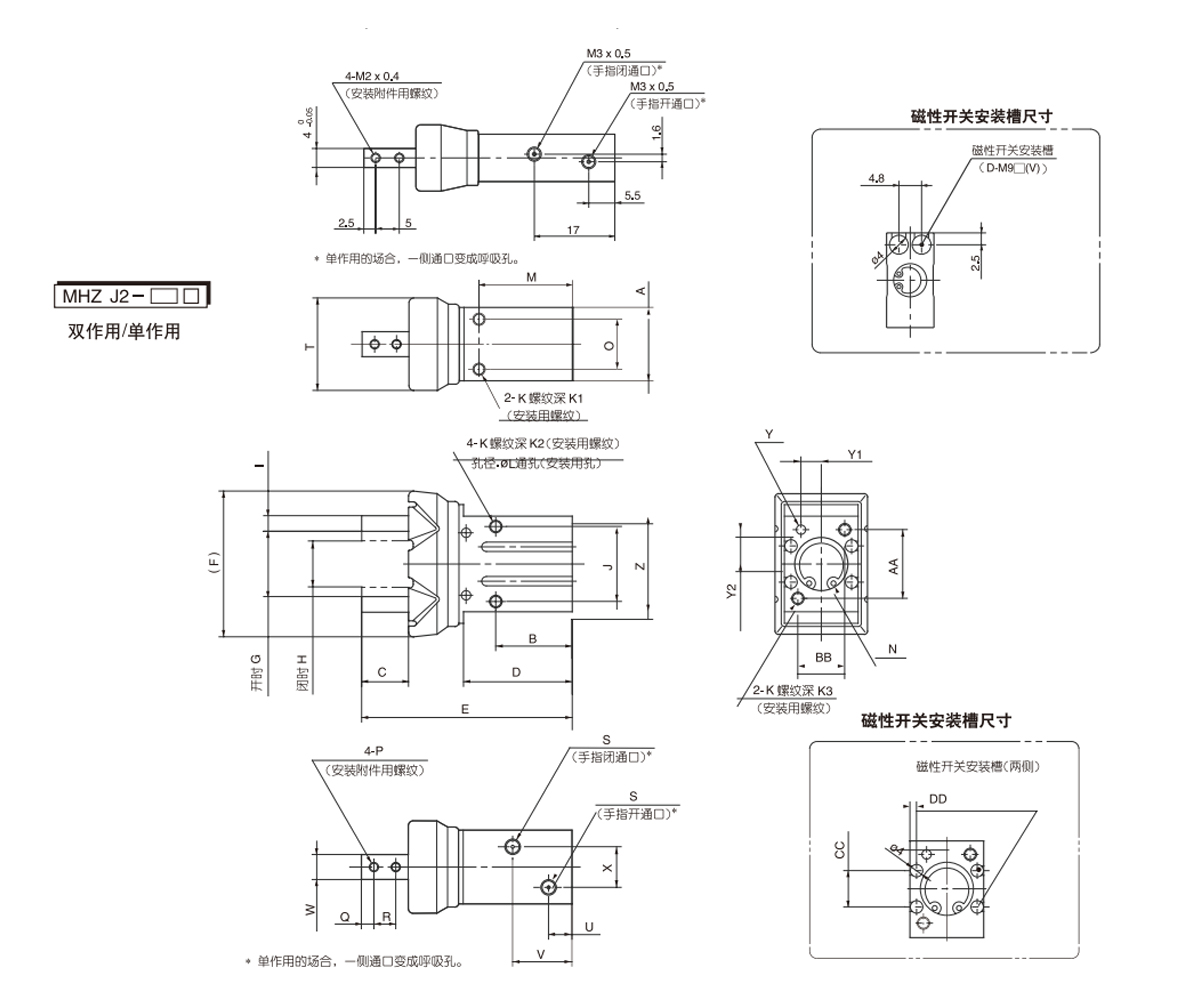

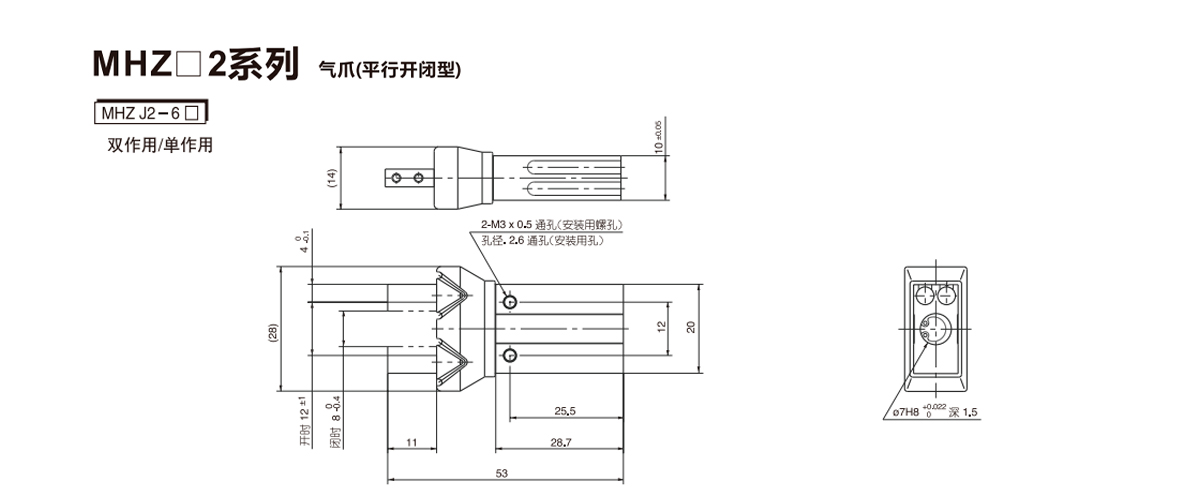

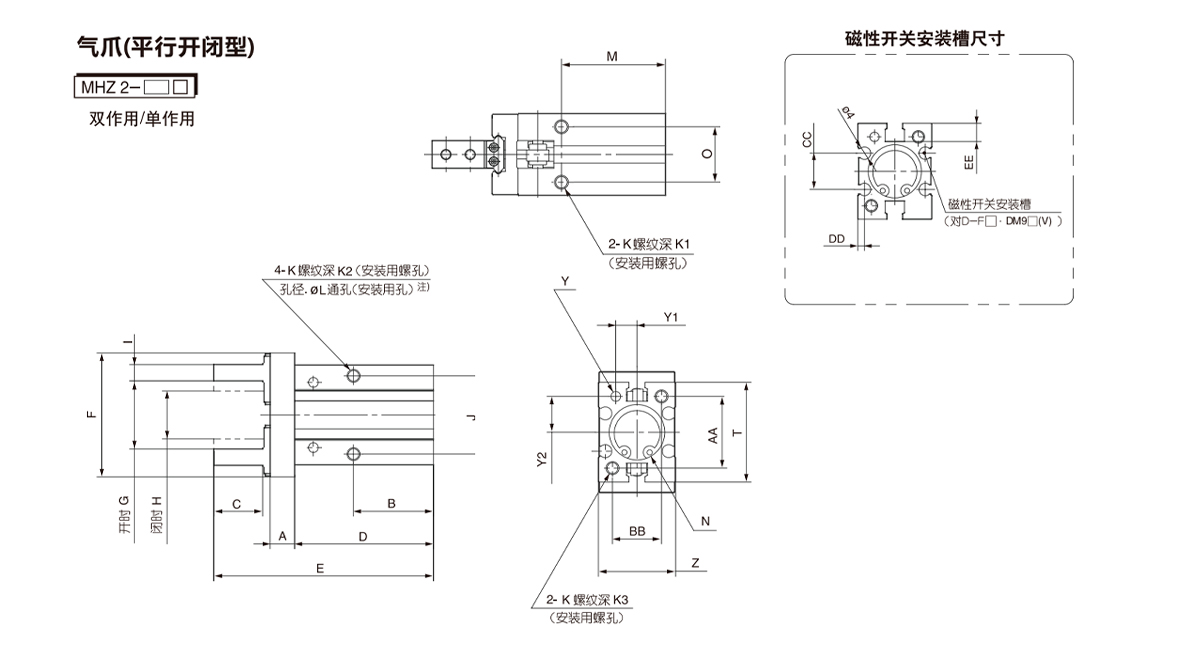

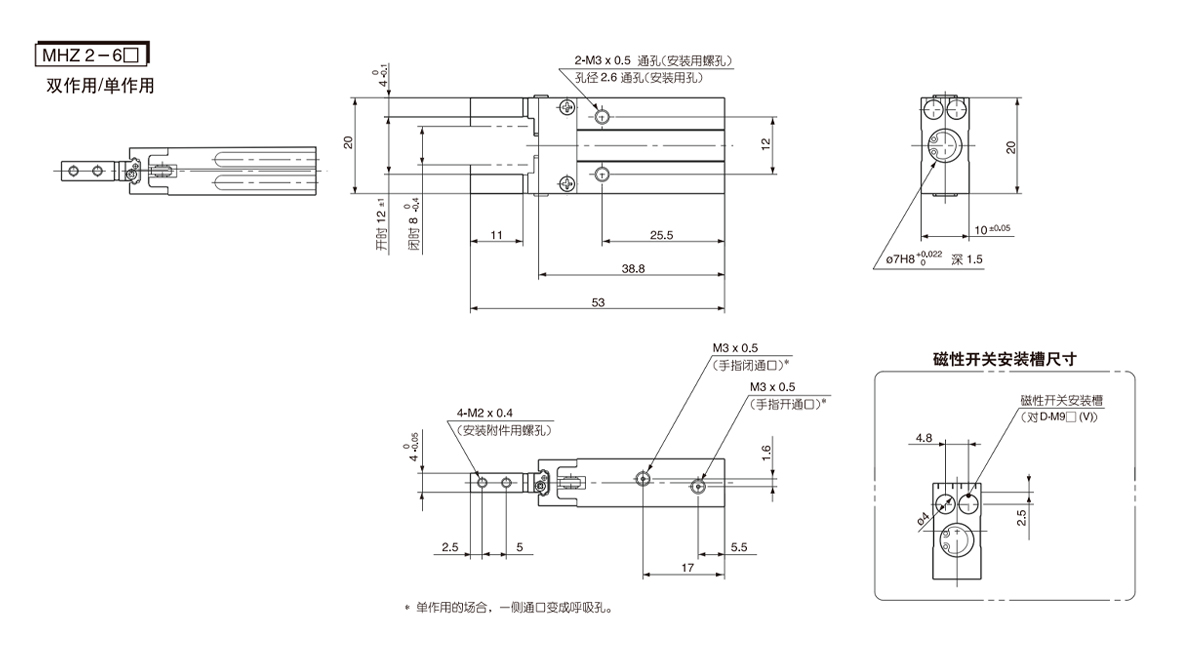

  • Modelii
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3 × 0,5 6 5.5 6 26 27 Ø11H9 Derin 2 11.4 M2,5×0,45 3 5.7 M3 × 0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4 × 0,7 4.5 8 8 3.4 30 Ø17H9 Derin2 16 M3 × 0,5 4 7 M5 × 0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5 × 0,8 8 10 10 4.3 35 021H9 Derin3 18.6 M4 × 0,7 5 9 M5 × 0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Derin3.5 22 M5 × 0,8 6 12 M5 × 0,8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Derin4 26 M6×1 7 14 M5 × 0,8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8×1,25 13 16 17 6.6 58(71) 042H9 Derin4 32 M8×1,25 9 17 M5 × 0,8

    Modelii
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC GG enerji verimliliği
    10 23 9 19 5 11 Ø2H9 Derin3 16,4±0,05 5,2±0,02 7,6±0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Derin3 23,6±0,05 6,5±0,02 11±0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Derin4 27,6±0,05 7,5±0,02 16,8±0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Derin4 33,6±0,05 10±0,02 21,8±0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Derin5 40±0,1 12±0,02 23±0,02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Derin5 48±0,1 14±0,02 29±0,02 56 32 29.4 3.7 13

    Silindir çapı
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P QR S T U v W x Y Y1 Y2 Z AA BB CC GG
    10 16,4±0,05 23 2 31 57 34 15.2 11.2 4 16 M3 × 0,5 6 5.5 6: 2.6 27 Ø11H9 Derin2 11.4 M2.5x4.5 3 5.7 M3 × 0,5 21 7 19 5 11 Ø2H9 Derin3 5,2±0,02 7,6±0,02 23 18 12 - 2.5
    16 23,6±0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4 × 0,7 4.5 8 8 3.4 30 Ø17H9 Derin2 16 M3 × 0,5 4 7 M5 × 0,8 29.6 7.5 19 8 13 Ø3H9 Derin3 6,5±0,02 11±0,02 30.6 22 15 11.6 2
    20 27,6±0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5 × 0,8 8 10 10 4.3 35 Ø21H9 Derin3 18.6 M4 × 0,7 5 9 M5 × 0,8 34.5 8.5 23 10 15 Ø4H9 Derin4 7,5±0,02 16,8±0,02 42 32 18 14 2
    25 33,6±0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Derin3.5 22 M5 × 0,8 6 12 M5 × 0,8 42 9 24 12 20 Ø4H9 Derin4 10±0,02 21,8±0,02 52 40 22 19 3.5
