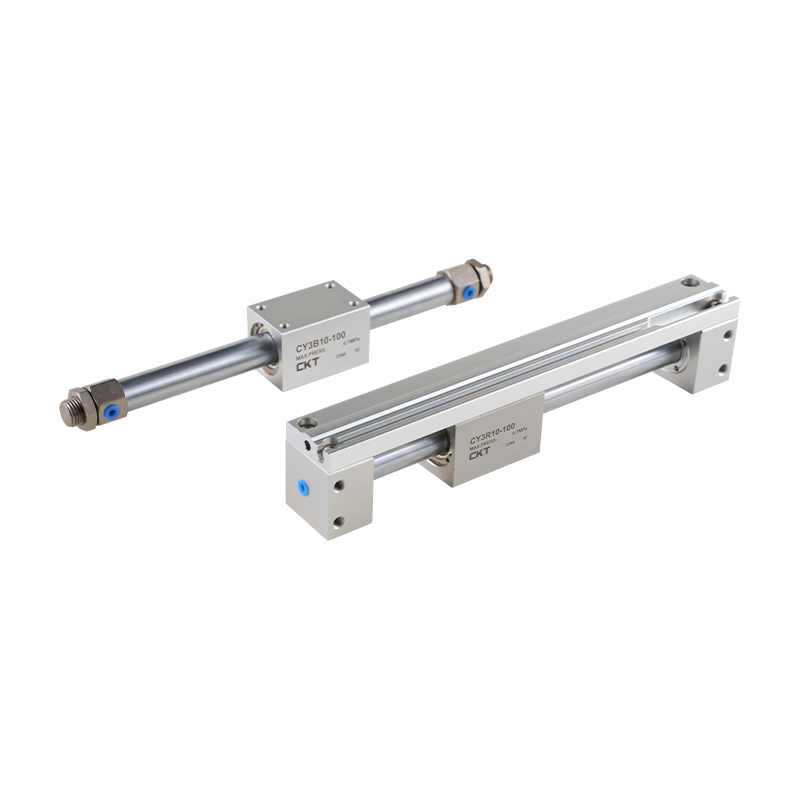

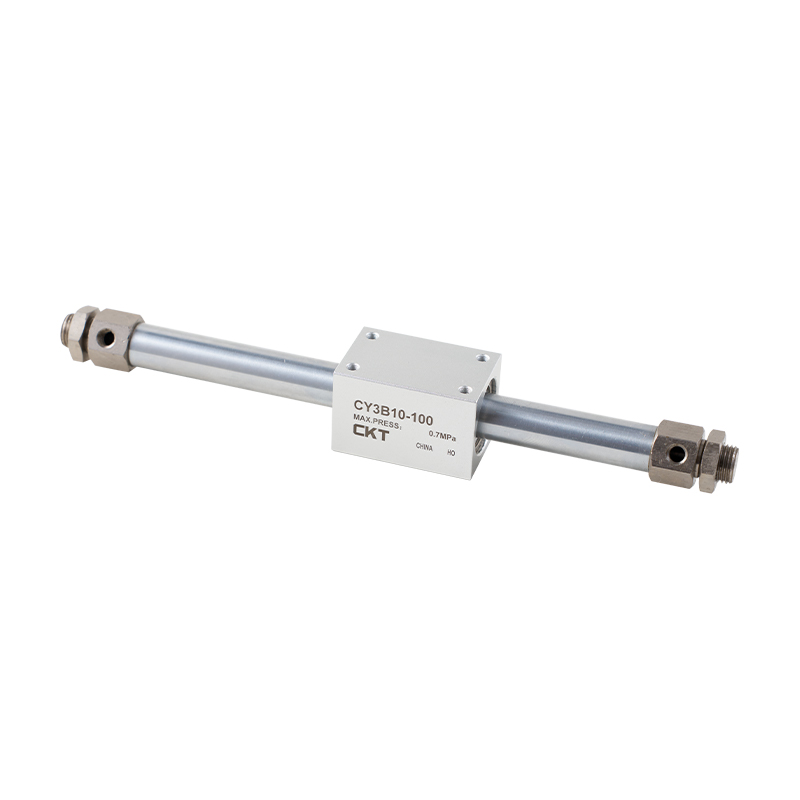

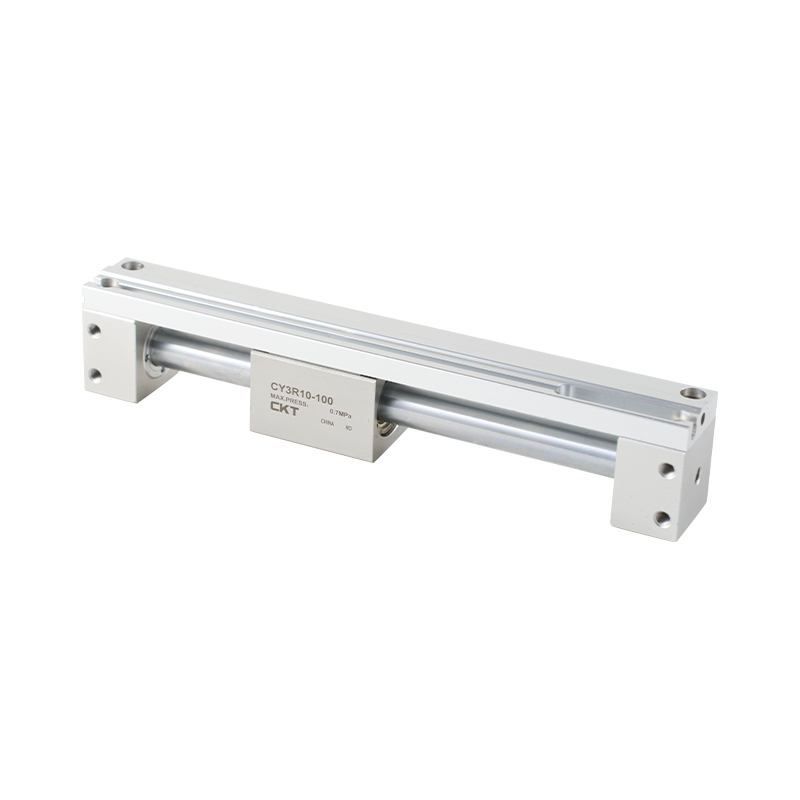

CY3B/CY3R Serisi Manyetik Kaplinli Milsiz Silindir Temel Tip/Doğrudan Montaj Tipi

Ana gövdenin ve baş kapağının şekli değiştirildi ve kütleyi azaltmak için manyetik bağlantı benimsendi. Piston üzerindeki yağlama tutma halkası sürekli olarak bir yağlama filmi oluşturabilir ve kayganlığı artırabilir.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：MY1B Serisi Mekanik Mafsallı Milsiz Silindir (Temel Tip)
SONRAKİ：CY1L Serisi Manyetik Kaplinli Milsiz Silindir (Bilyalı Tip)
  • Standart özellikler
    Silindir çapı (mm) 15 20 25 32 40
    Kullanılan sıvı Hava (yağsız)
    Maksimum çalışma basıncı MPa 0.7
    Minimum çalışma basıncı MPa 0.16 0.15 0.14 0.12
    Ortam ve sıvı sıcaklığı -10 ila 60°C (ancak dondurulmamış)
    Piston hızı mm/sn CY3B:50~400;CY3R:50~500
    Tamponlama Her iki uçta yastıklama pedleri
    Strok uzunluğu toleransı mm 0~250 1°,251~1000 14,1001~ 1,8
    Manyetik tutma kuvveti   N 137 231 363 588 922
    Boru bağlantısı M5 × 0,8 Rc/8 ·NPT18 ·G/₈

  • Parça numarası Silindir çapına uygun (mm) d H B C
    SNJ-016B 15 M10×1.0 4 14 16.2
    SN-020B 20 M20×1,5 8 26 30
    SN-032B 2532 M26×1,5 8 32 37
    SN-040B 40 M32×2,0 10 41 47.3

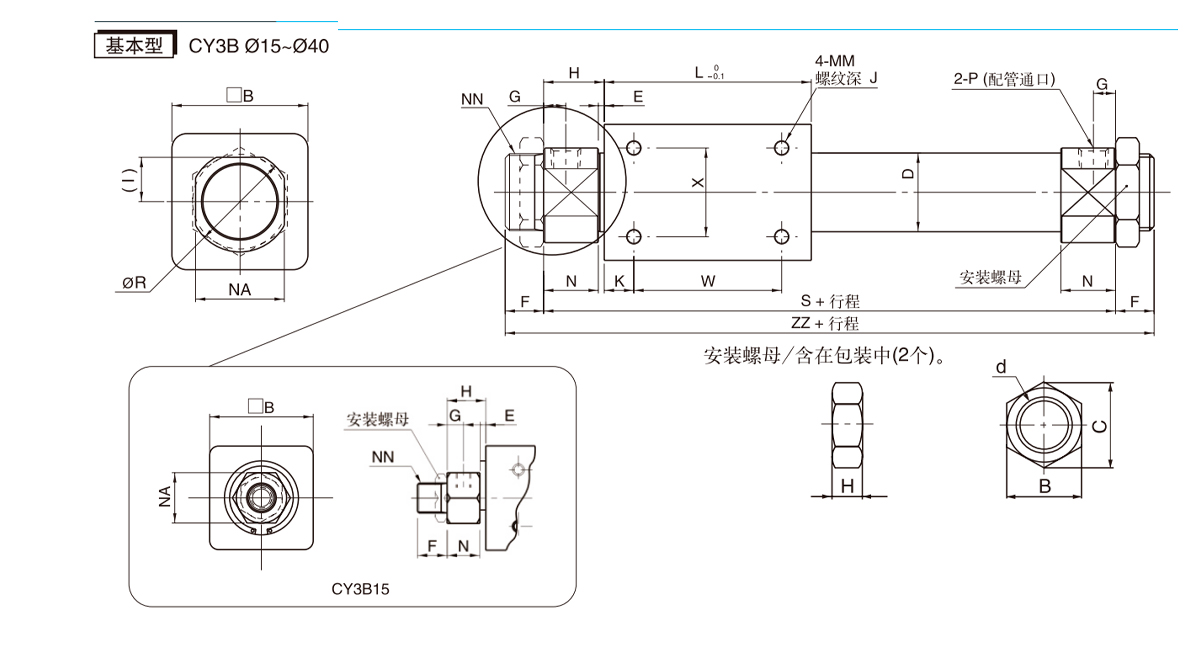

    Modeliiii B D E F G H I J K L AA N Yok NN R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4 × 0,7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4 × 0,7 18 24 M20×1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5 × 0,8 18.5 30 M26×1,5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1,5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

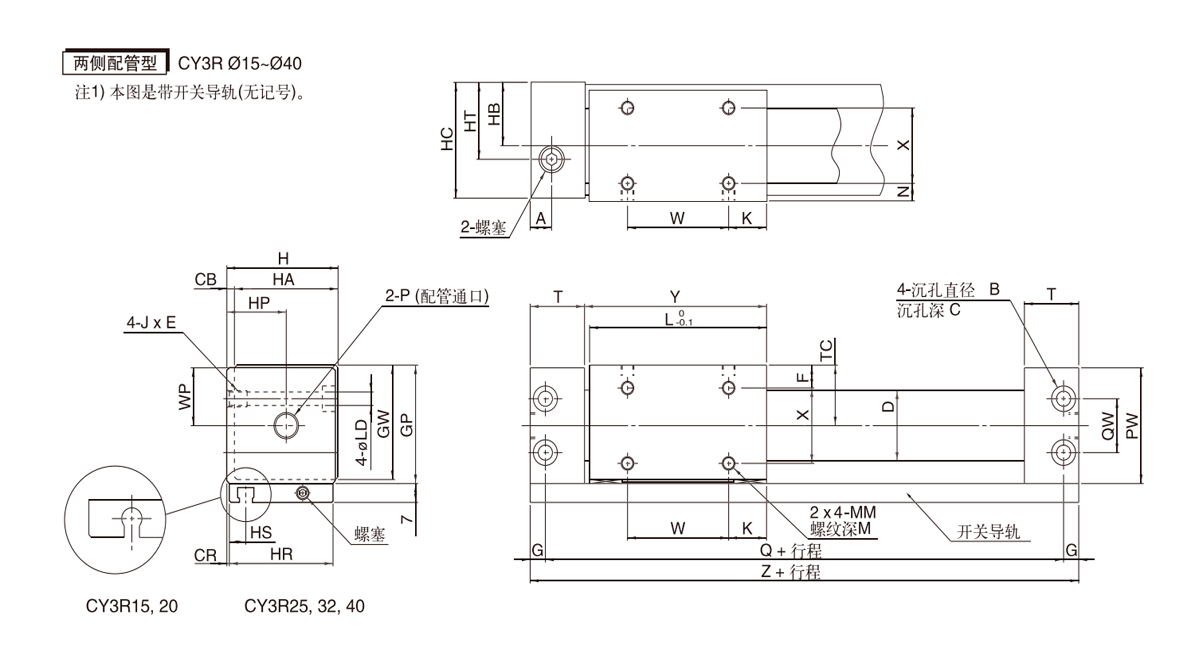

    Modeliiii A B C CB CR D F G GP GW H ha HB HC HP İK HS HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5 × 0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1,25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1,25×10 15

    Modeliiii L LD M AA N Şifre Q QW T TC W WP X Y Z
    CY3R15 53 4.3 5 M4 × 0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4 × 0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5 × 0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

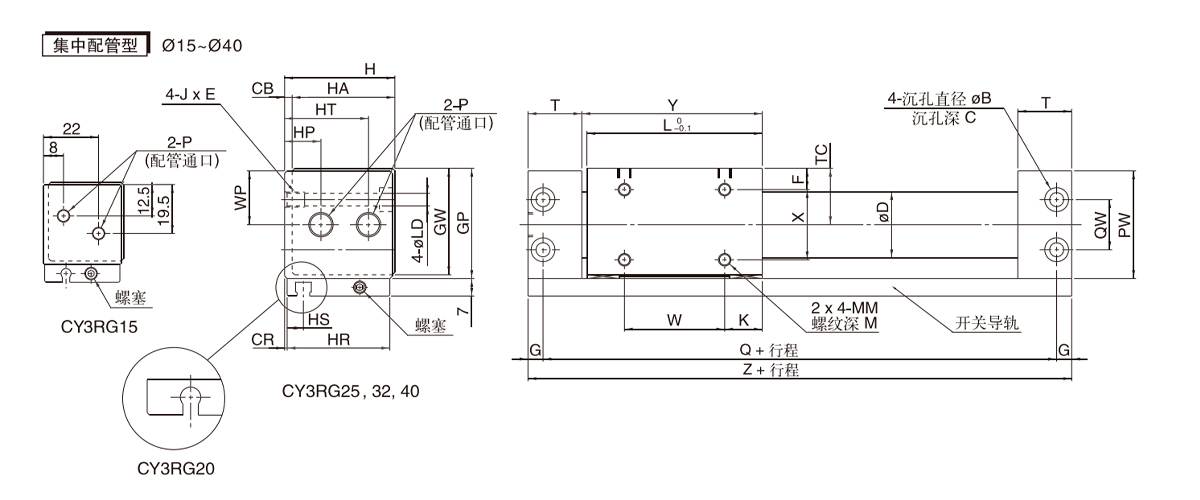

    Modeliiii HP HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※Belirtilmeyen boyutlar her iki taraftaki boru tipiyle aynıdır.
