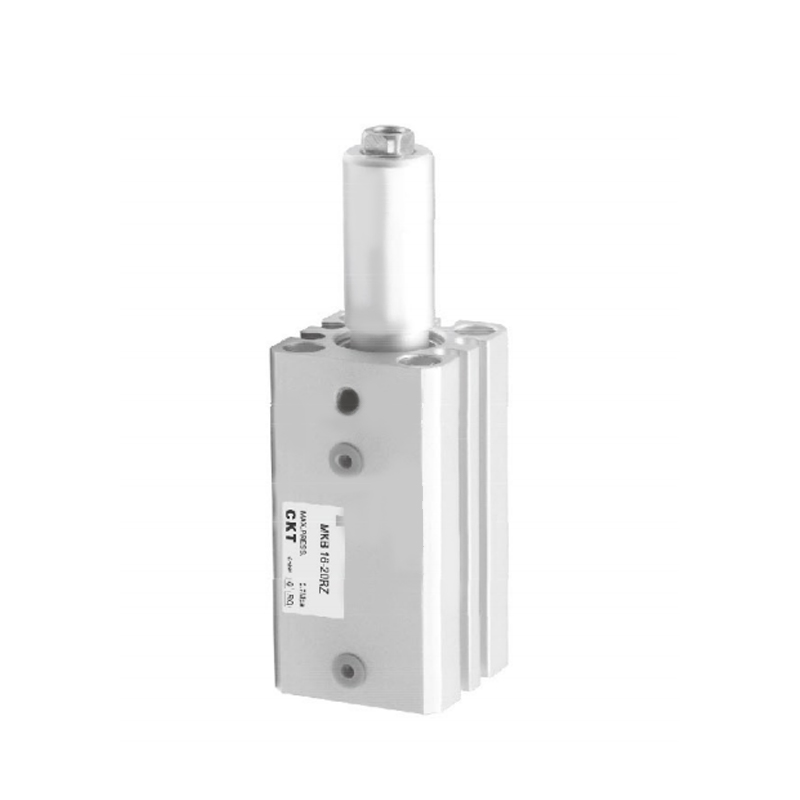

MK Serisi Döner Kelepçe Silindiri
  • MK Serisi Döner Kelepçe Silindiri
Döner Silindir

MK Serisi Döner Kelepçe Silindiri

MK Serisi Döner Kelepçeli Silindir, entegre döner tahrikli ve radyal kenetleme işlevlerine sahip kompozit bir pnömatik aktüatördür. Entegre tasarımı, iş parçası dönüş konumlandırmasını ve tek bir silindir aracılığıyla eşzamanlı olarak sert kilitlemeyi sağlayarak mekanik sistemin karmaşıklığını önemli ölçüde optimize eder.

Temel özellikler:
▸Çift etkili kompozit yapı

Döndürme ve kenetleme eylemlerinin zamanlama bağlantısı, hava devresi tahriki altında, ek iletim mekanizmasına gerek kalmadan, birden fazla aktüatörün koordinasyon hatasını ortadan kaldırarak gerçekleştirilir

▸Yer tasarrufu avantajı

Dönme ekseni ve sıkıştırma çenesi eş eksenli olarak düzenlenmiş olup, eksenel kurulum alanını bölünmüş çözüme kıyasla %40'tan fazla azaltır

▸Yüksek sertlikte kilitleme

Kama şeklindeki kuvvet genişletme mekanizması, uç konumda mekanik bir kendiliğinden kilitleme etkisi üretir ve sıkıştırma kuvveti, hava kaynağı dalgalanmalarından etkilenmez.

▸Geniş kapsamlı uyarlanabilirlik

Modüler arayüz, ISO standart montaj taban plakalarıyla uyumludur ve özelleştirilmiş sıkıştırma çenesi strokunu ve dönüş açısını (90°/180°) destekler

▸Uzun süreli sızdırmazlık koruması

Kılavuz parçası, çift dudaklı, aşınmaya dayanıklı bir sızdırmazlık halkasına sahiptir ve dahili entegre toz kazıma yapısı, yağ buharı ortamını kesmek için uygundur

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：Önceki makale yok
SONRAKİ：Sonraki makale yok

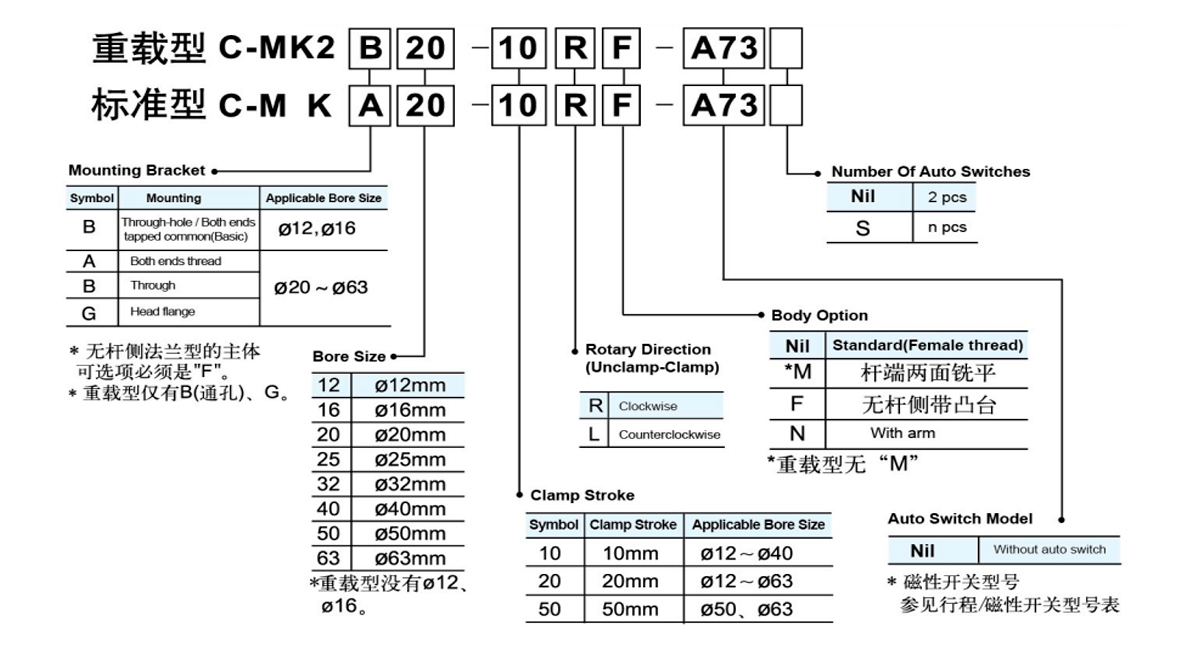

  • Delik Boyutu (mm) 12 16 20 25 32 40 50 63
    Sıvı Hava
    Eylem Çift etkili
    Maksimum Çalışma Basıncı 1 MPa
    Minimum Çalışma Basıncı 0,1MPa
    Ortam ve Sıvı Sıcaklığı Otomatik geçişli:-10~ 60° Otomatik geçişsiz:-10~ 70°C
    Piston Hızı 50~200 mm/sn
    Yastık Kauçuk Tampon
    Strok Uzunluğu Toleransı (mm) 0.6
    -0,4
    *Yağlama Gerekli değil
    Dönme Açısı 90°±10°
    Döner Yön Saat yönünde ·Saat yönünün tersine
    Döner İnme (mm) 7.5 9.5 15 19
    Kelepçe stroku (mm) 10 ·20 20 ·50
    İzin Verilen Eğilme Momenti(M ·m) 1 3.8 7 13 27 47 107 182
    **Teorik Kenetleme Kuvveti(N) 40 7.5 100 185 300 525 825 1400
    Dönmeyen Doğruluk (Kelepçe parçası) ±14° ±1,2° ±0,9° ±0,7°
    Boru Bağlantı Noktası M5 × 0,8 Rc¹/8 Rc¹/4
    *Yağlama kullanmak istiyorsanız lütfen ISOVG32 kullanın.
    * * 0,5MPa. basınçta

  • Kontur   /Otomatik   Anahtarlama   Model
    Uygulanabilir
    Delik Boyutu
    (mm)     		*Otomatik Geçiş Modeli
    Temel Tip
    Hat içi Ø12,Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    dik-
    göz     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Kablo uzunluğu işareti: İşaret yok - 0,5 m, L - 3 m, Z - 5 m
    Örnek: A73, A73L

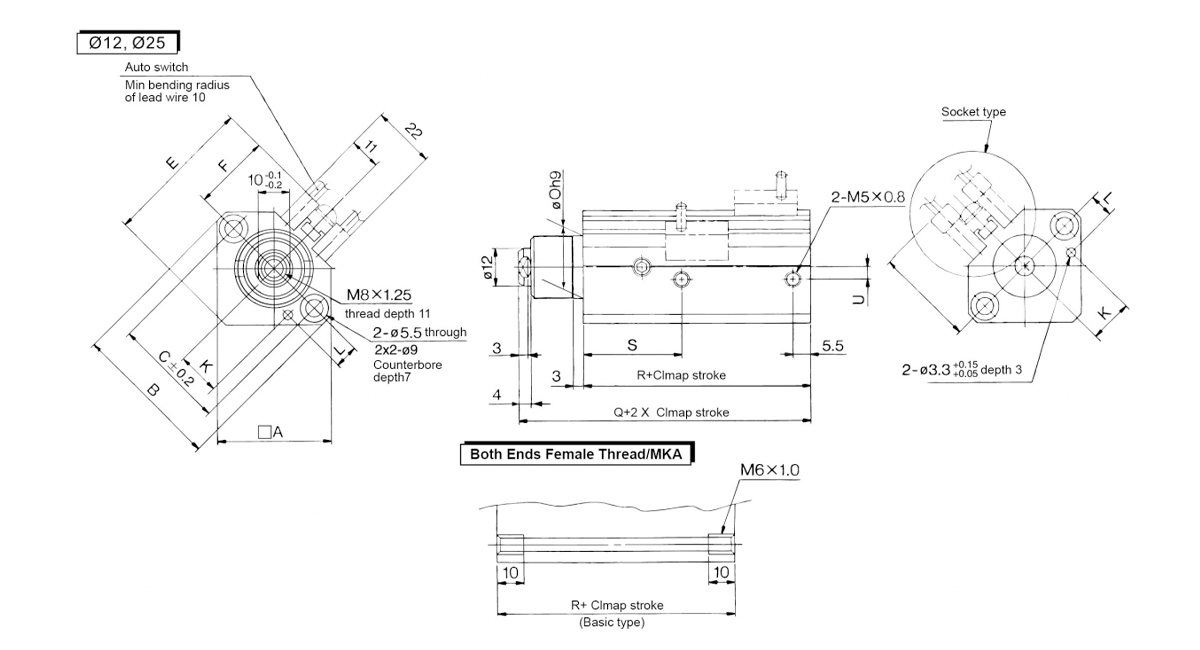

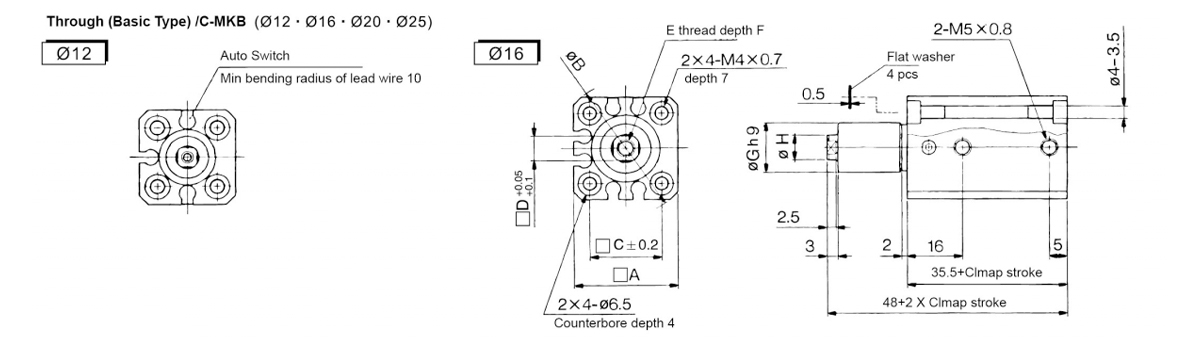

  • Temel
    Modeliiiiiiii A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3 × 0,5 5.5 11 6
    C-MKB16 29 38 20 7 M5 × 0,8 6.5 14 8

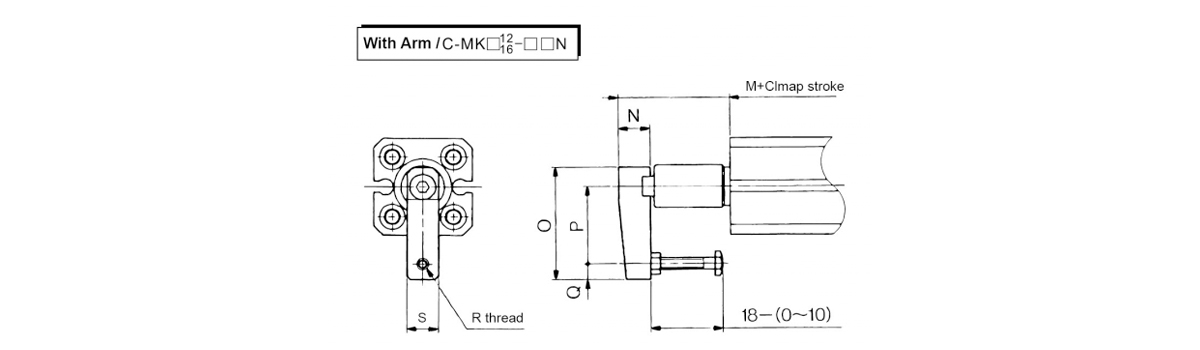

    Kollu
    Modeliiiiiiii M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3 × 0,5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4 × 0,7 11

    Modeliiiiiiii A B C E F K L Ah9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13,5=0,15 7,5±0,15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0,15 8±0,15 238052 73.5 63 32 5
    Not 1) Yukarıdaki boyutlar D-A73L manyetik anahtara dayanmaktadır.
    Not 2) Piston çubuğu tamamen uzatıldığında, sıkıştırma strokunu ve dönüş strokunu uygun boyutlara ekleyin.

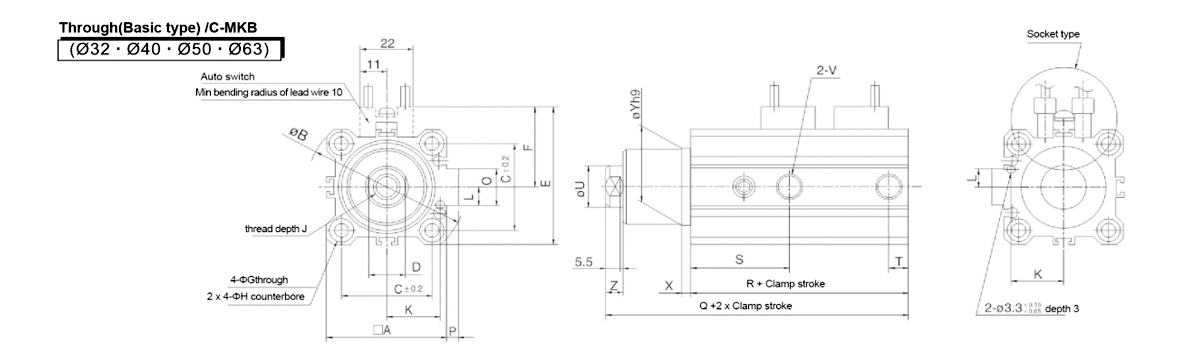

    Modeliiiiiiii A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0,1 54 31.5 5.5 9 derin 7 M10×1,5 12 20±0,15 7±0,15 14 4.5 93.5 71.5 37 7.5 16 Kc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB40 52 69 40 14 -0,1 61 35 5.5 9 derin 7 M10×1,5 12 24±0,15 7±0,15 14 5 94.5 65 29.5 8 16 Kc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB50 64 86 50 17 -0,1 73 41 6.6 11 derin 8 M12×1,75 15 30±0,15 8±0,15 19 7 112 76.5 34 10.5 20 Kc1/4 3.5 37 0 7.5
    -0,2 -0,062
    C-MKB63 77 103 17 -0,1 86 47.5 9 14 derin 10,5l M12×1,75 15 35±0,15 9±0,15 19 7 115 80 35 10.5 20 Kc1/4 3.5 48 0 7.5
    60 -0,2 -0,062

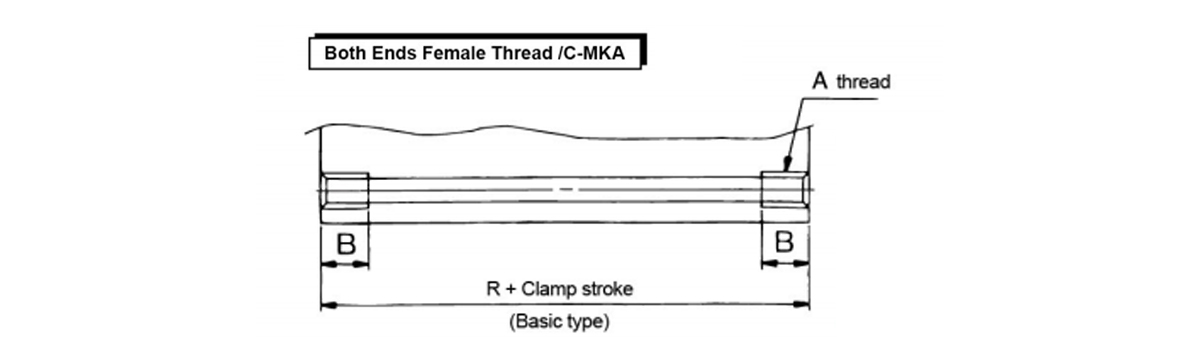

    Modeliiiiiiii A B
    C-MKA32 M6 × 1,0 10
    C-MKA40 M6 × 1,0 10
    C-MKA50 M8×1,25 14
    C-MKA63 M10×1,5 18

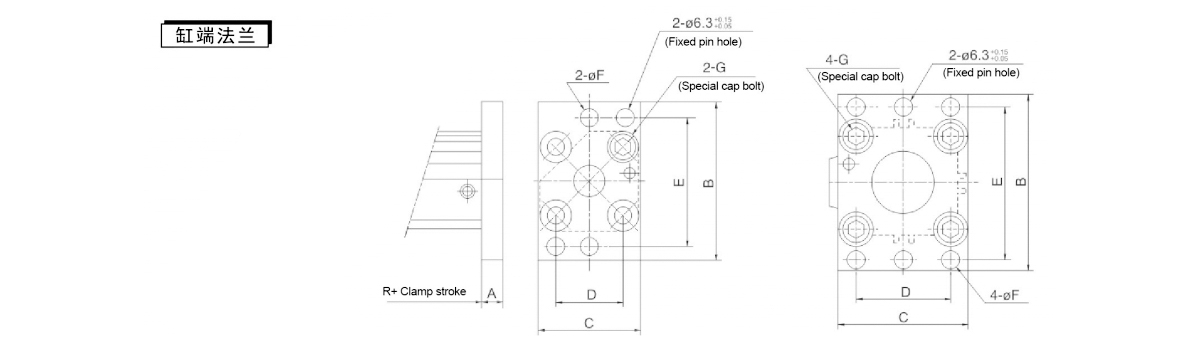

    Silindir ucu flanşı
    Bileşenler Uygulanabilir
    Delik Boyutu     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6 × 1,0
    C-MK-F025 25 8 64 42 28 52 6.6 M6 × 1,0
    C-MK-F032 32 8 65 48 34 56 5.5 M6 × 1,0
    C-MK-F040 40 8 72 54 40 62 5.5 M6 × 1,0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1,25
    C-MK-F063 63 9 8 80 60 92 9 M10×1,5
    Not: Flanşı takarken milsiz yan silindir kapağı kurulum tipini seçtiğinizden emin olun: C-MK□□-□□F.

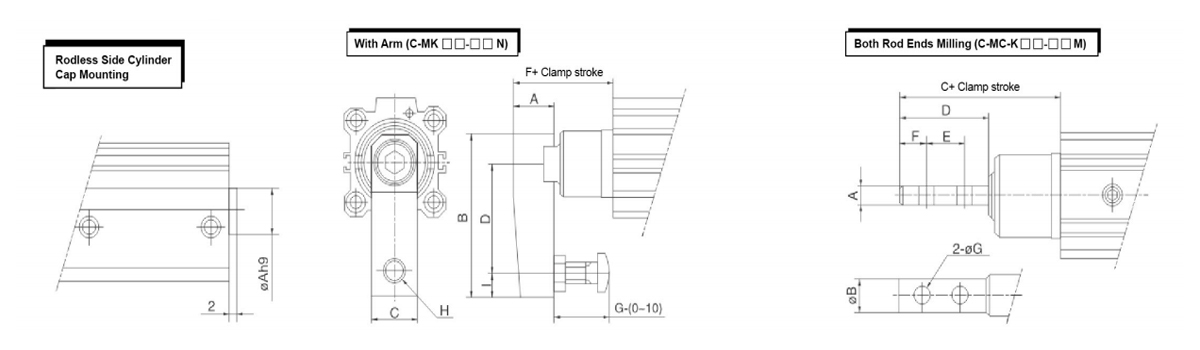

    Milsiz Yan Silindir Kapağı Montajı Kollu Her İki Çubuk Ucu Frezeleme
    Modeliiiiiiii A B C D F G H I Modeliiiiiiii A B C D E F G
    Modeliiiiiiii Ah9 C-MKD20-□ON 14 51 16 35 22 22 M6 × 1,0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 M6 × 1,0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1,25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1,25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10×1,5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1,5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
