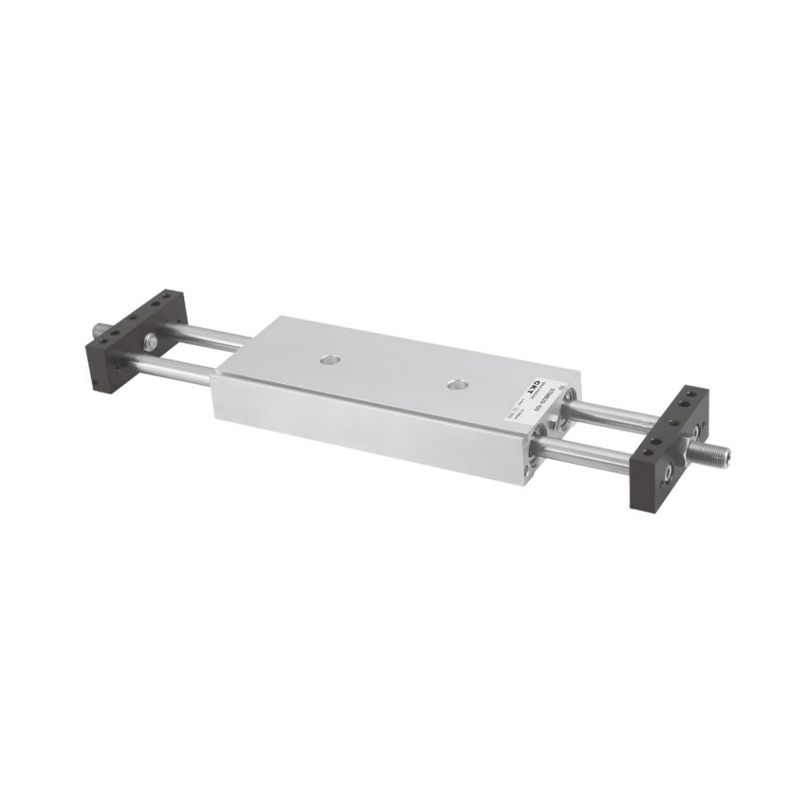

STM Serisi Kayar Silindir (Ø10~Ø25)
  • STM Serisi Kayar Silindir (Ø10~Ø25)
Slayt Silindiri

STM Serisi Kayar Silindir (Ø10~Ø25)

1. İki kurulum ve sabitleme şekli: gövde kurulumu veya kaydırıcı kurulumu;
2. Çift piston kolu yapısı, silindirin daha iyi bükülme ve burulma önleme performansına sahip olmasını sağlar ve büyük hareket yüklerine veya yanal yüklere dayanabilir;
3. Her iki uçtaki çarpışma önleyici pedler veya yağ basıncı tamponları gibi tampon cihazları, darbe hızını etkili bir şekilde yavaşlatabilir ve silindirin servis ömrünü uzatabilir;
4. Silindirin 150°C koşullarında normal çalışmasını sağlamak için yüksek sıcaklığa dayanıklı sızdırmazlık malzemeleri seçin.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：Önceki makale yok
SONRAKİ：MXQ Serisi Kayar Silindir (Dolaşımlı Lineer Kılavuzlu) Çift Silindirli Tip (Ø6~Ø25)
  • Standart        Şartname
    Delik Boyutu (mm) 10 16 20 25
    Eylem Çift etkili
    Sıvı Hava
    Çalışma Basıncı Aralığı 0,1~1,0MPa(14~145psi)
    Kanıt Basıncı 1,5MPa(215ps)
    Çalışma Sıcaklığı(°C) -20~70
    Çalışma Hız Aralığı(mm/s) 30~500
    Strok Uzunluğu Toleransı 1.00
    Yastık Sıfır Tampon yastığı veya yağ tamponu (isteğe bağlı)
    *Dönmeyen Doğruluk ±0,1° ±0,05°
    * Boru Bağlantı Noktası M5 × 0,8 PT1/8
    *Dönmeme doğruluğu, silindir tamamen geri çekildiğinde silindir sabitleme plakasının dönebileceği açıyı ifade eder.
    **Boru bağlantısı için NPT ve G dişli tipleri mevcuttur.
    Not: C-STM serisi tamamen manyetiktir.

  • Standart Şartname
    Delik Boyutu (mm) Standart İnme (mm) Maksimum Strok İzin Verilen İnme
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2.025 25 50 75 100 125 175 200 250 250 300
    Not: 1. İzin verilen strok aralığında, strok maksimum stroktan büyük olduğunda standart dışı işleme gerçekleştirilecektir. Diğer özel vuruşlar için lütfen firmamızla irtibata geçiniz.

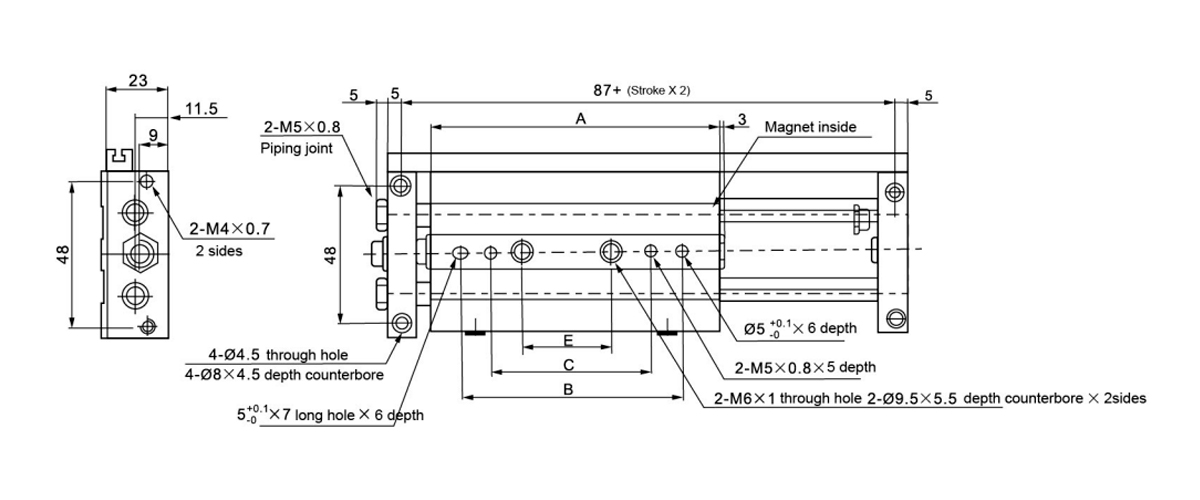

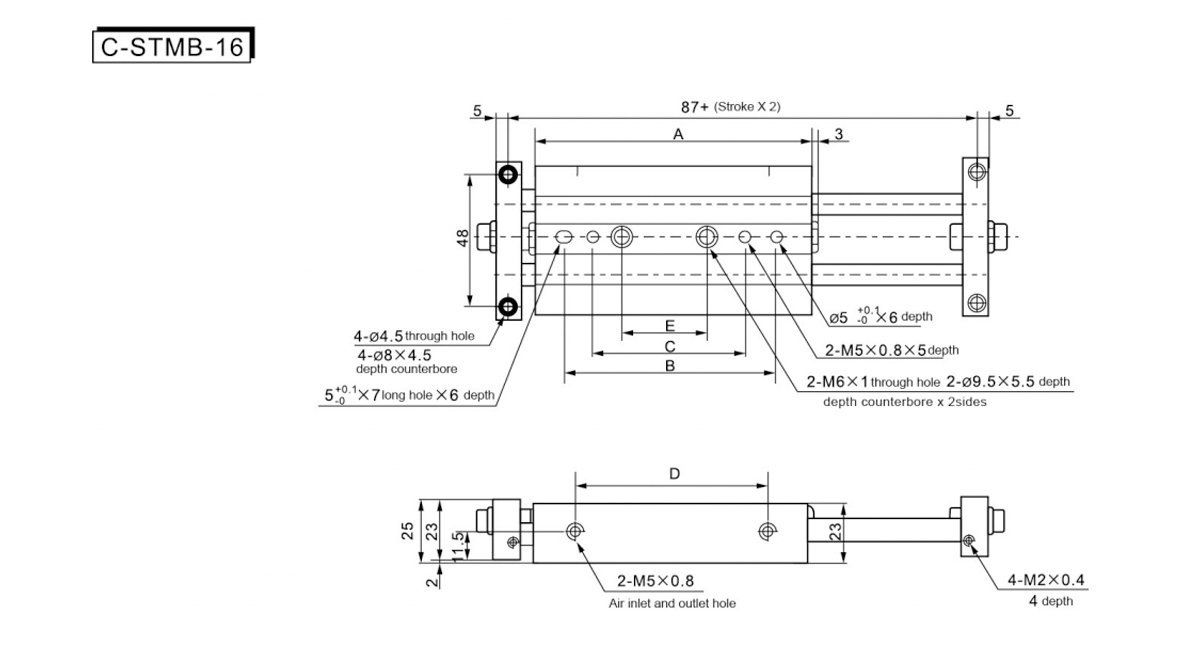

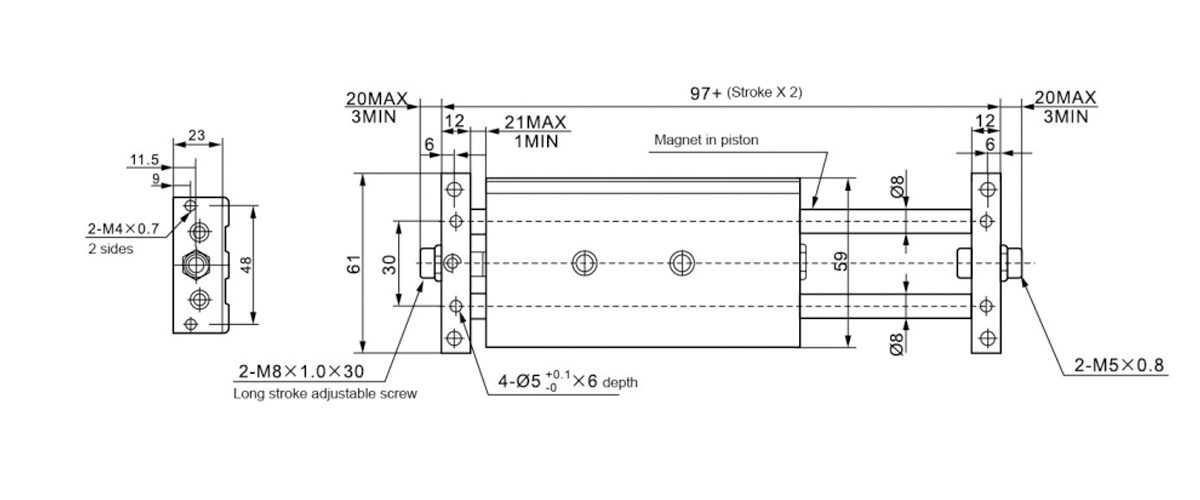

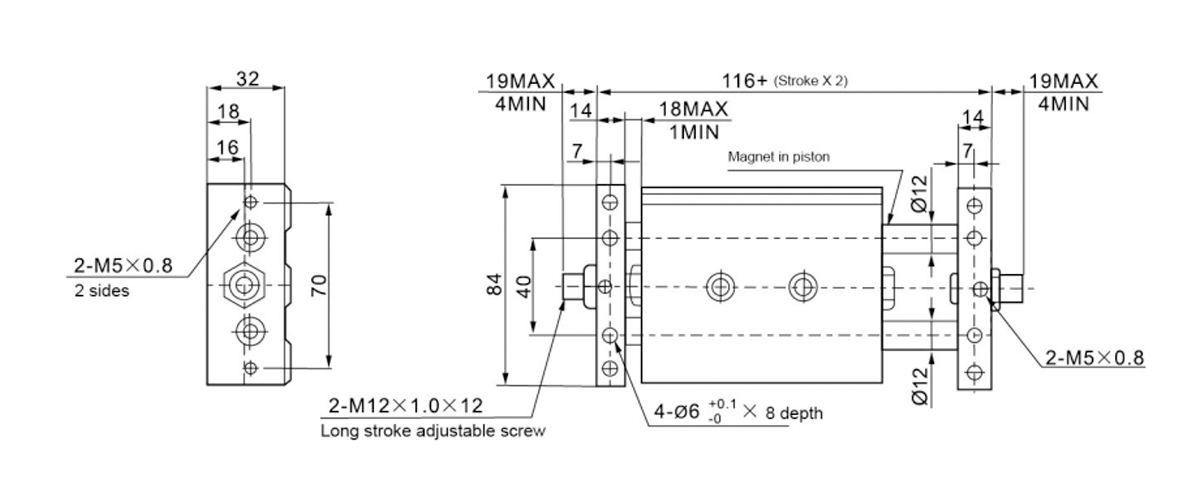

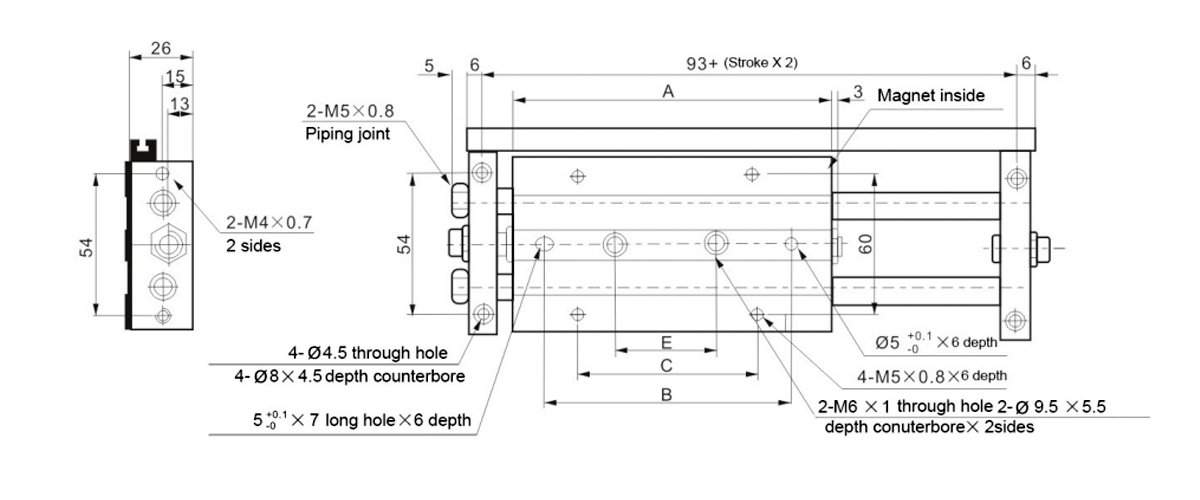

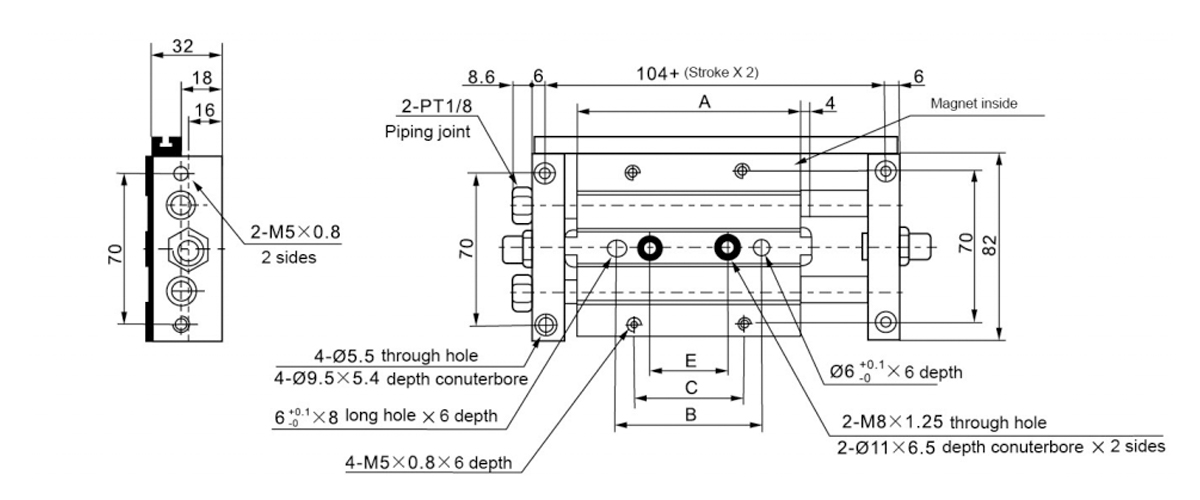

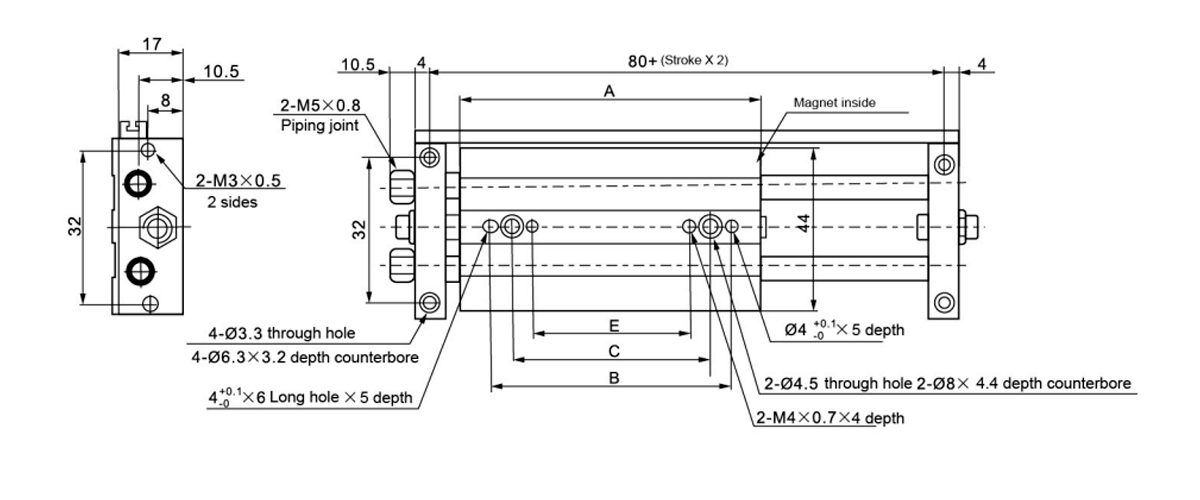

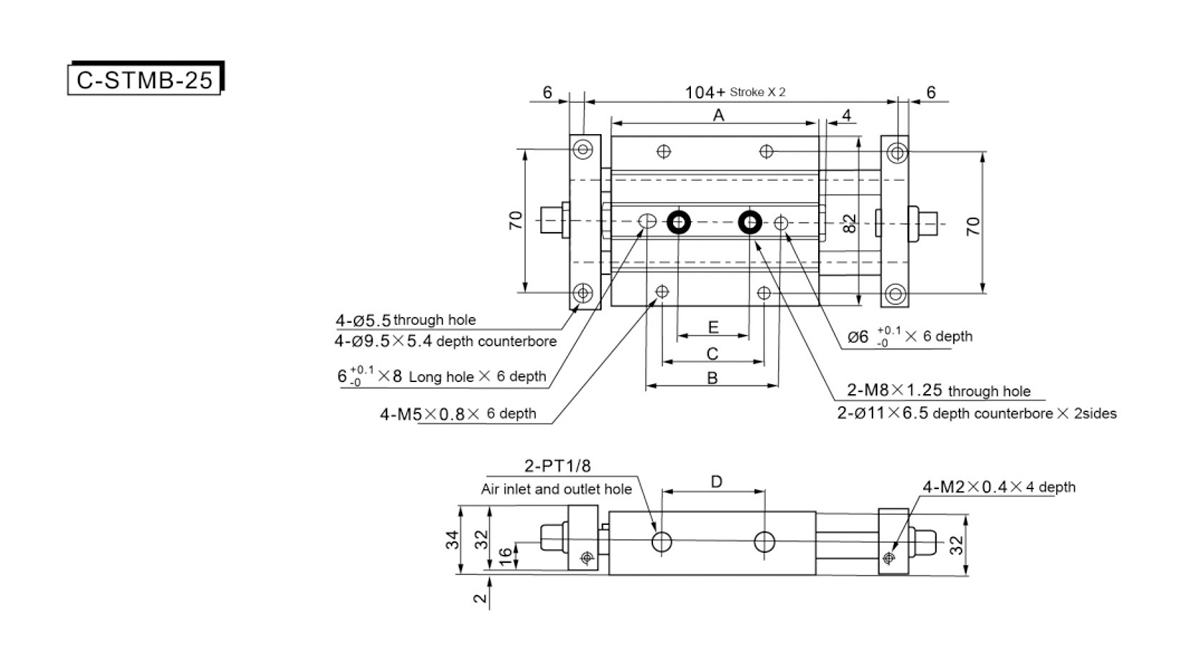

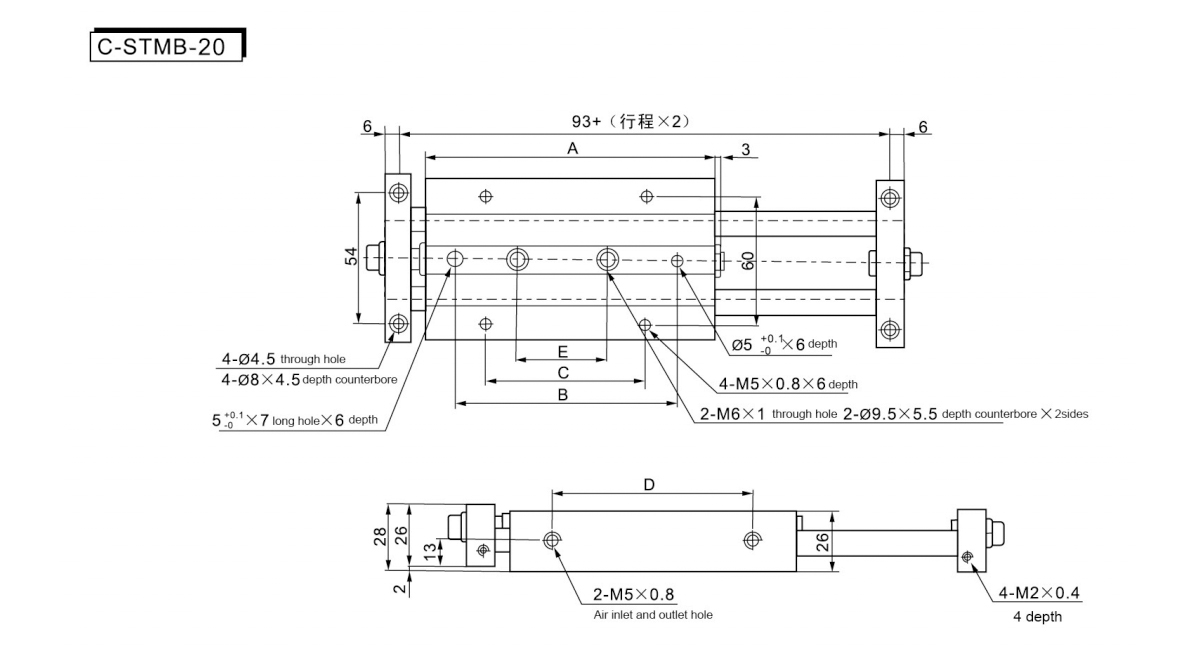

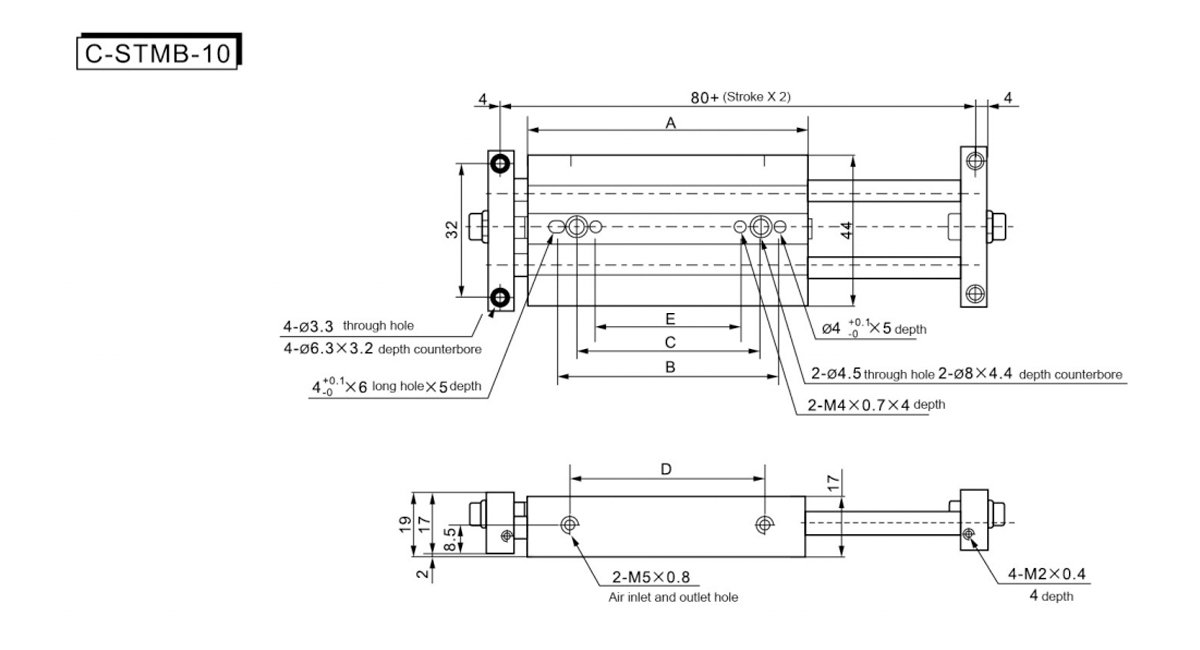

    Kontur/Sembol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

    Kontur/Sembol A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

    Kontur/Sembol A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

    Kontur/Sembol A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

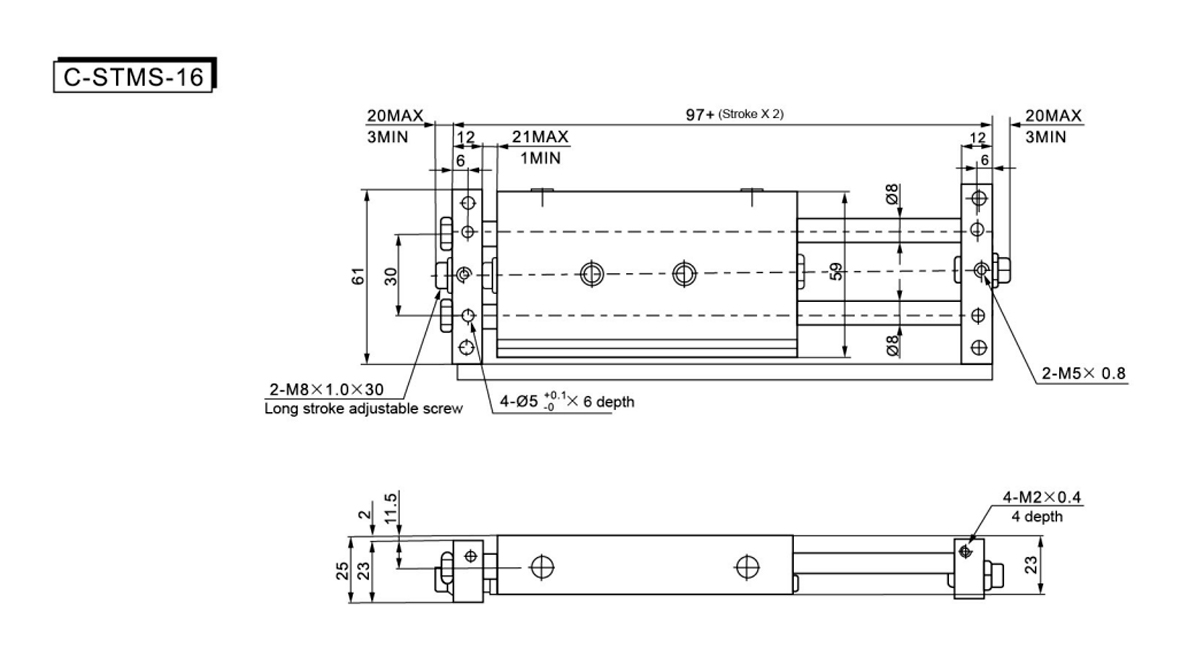

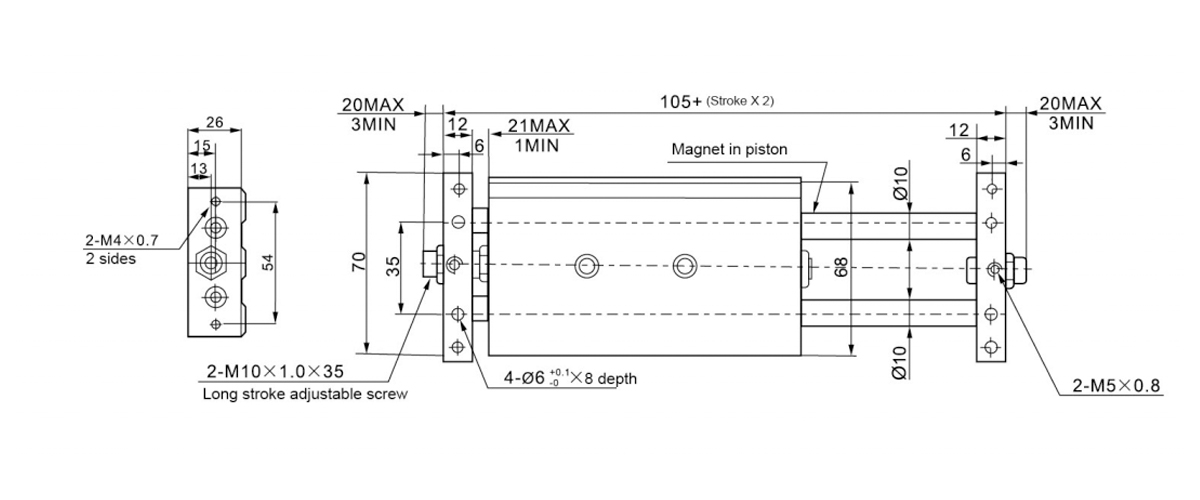

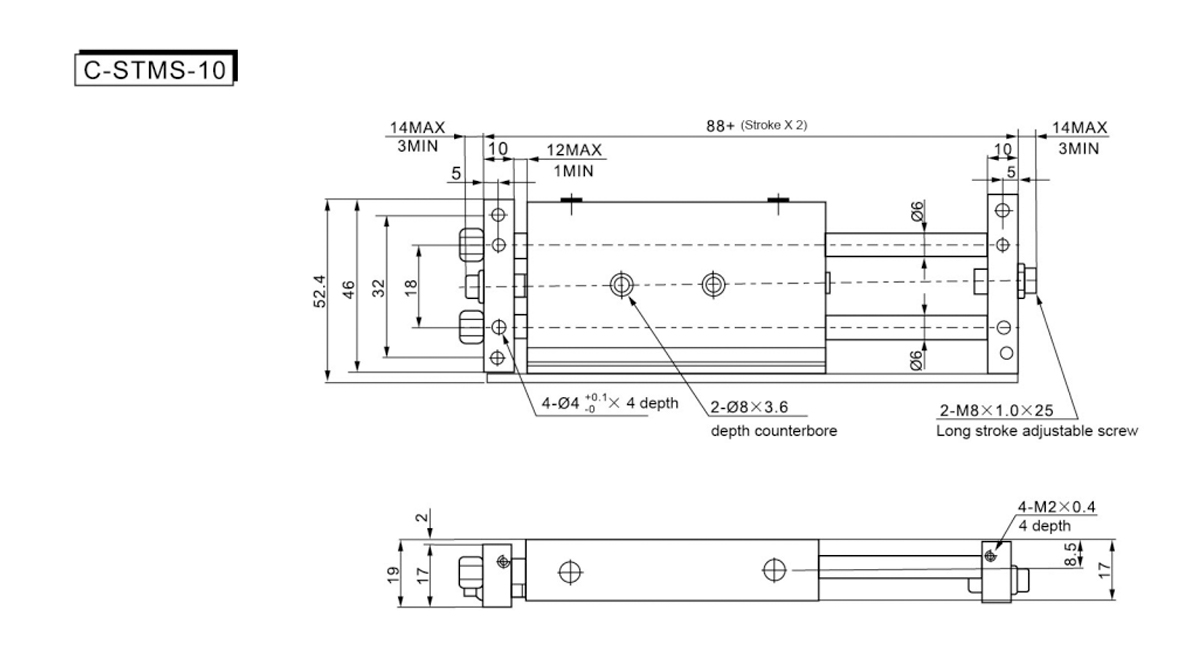

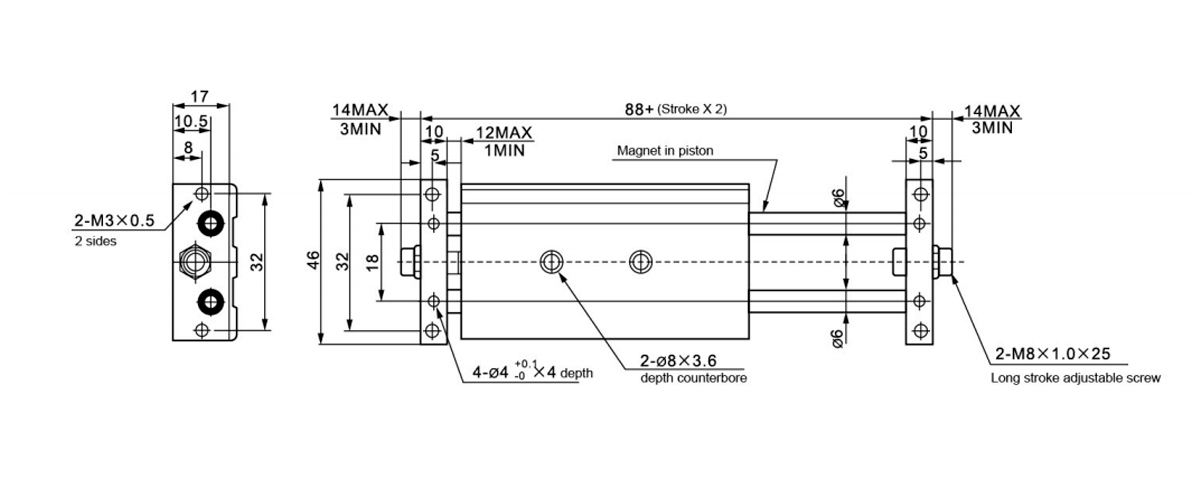

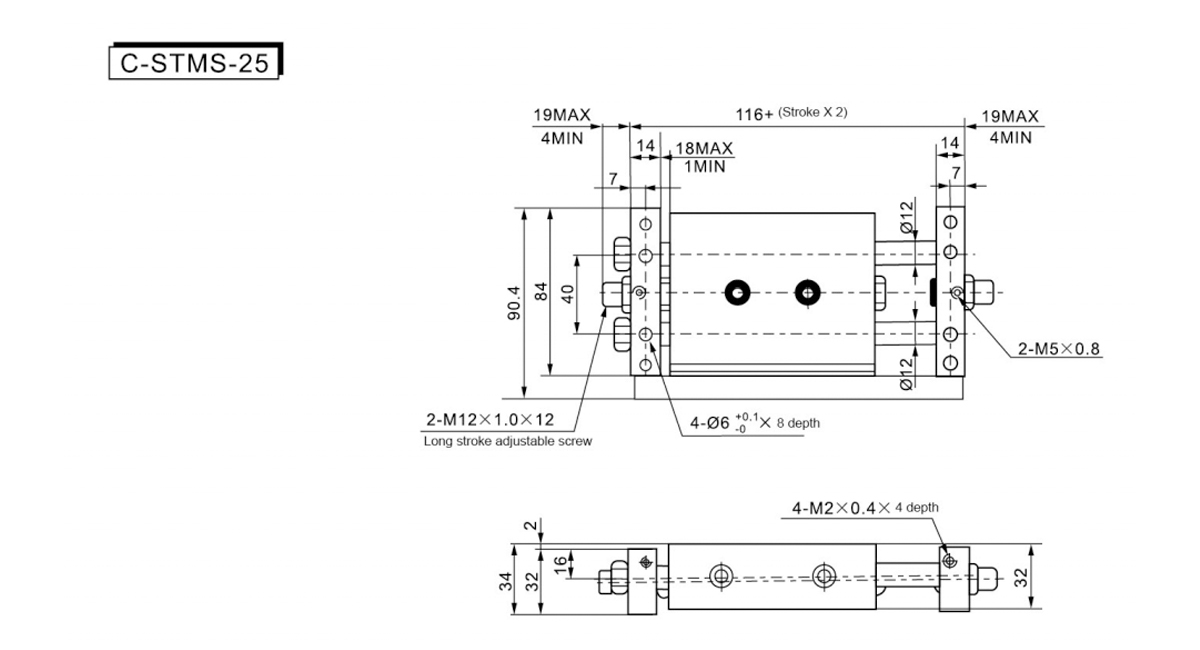

    Kontur/Sembol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    Kontur/Sembol A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

    Kontur/Sembol A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    Kontur/Sembol A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
