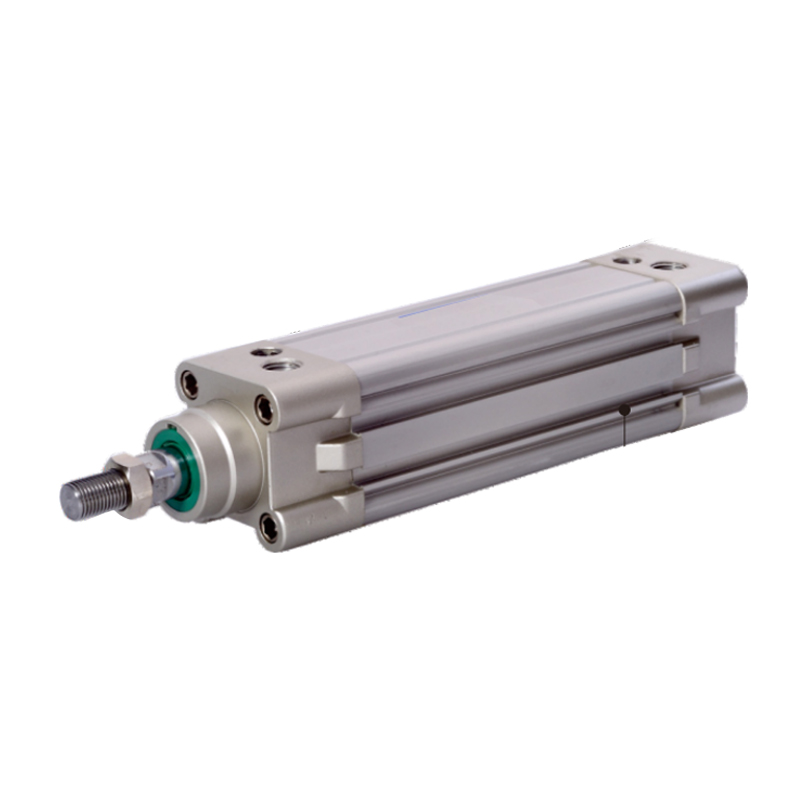

SE Serisi Standart Silindir (Rotsuz Tip)
  • SE Serisi Standart Silindir (Rotsuz Tip)
Standart Silindir

SE Serisi Standart Silindir (Rotsuz Tip)

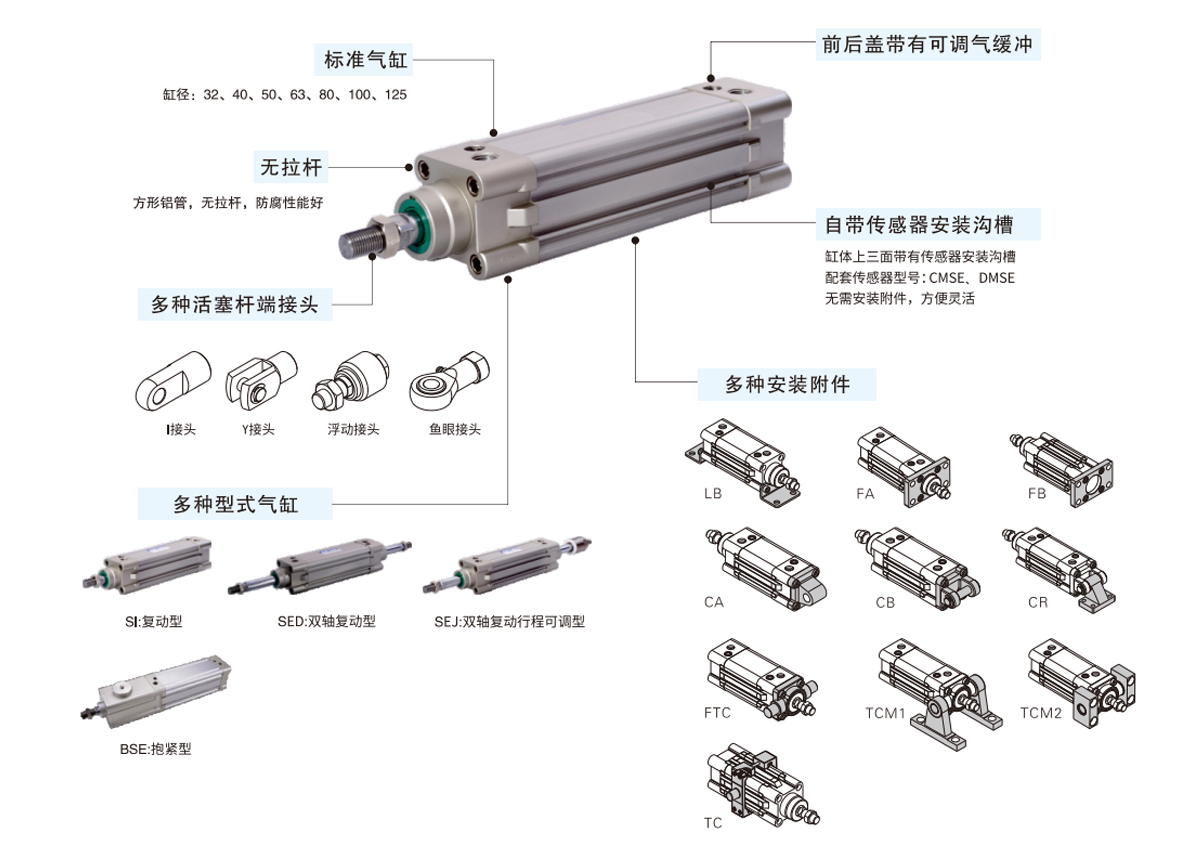

1. Piston contası, kompakt boyut ve yağ depolama işlevine sahip özel şekilli, iki yönlü bir sızdırmazlık yapısını benimser;
2. Kare alüminyum boru, rot kolu yok, iyi korozyon önleme performansı;
3. Silindir tamponu ayarı stabildir;
4. Müşterilerin seçebileceği çeşitli spesifikasyonlara sahip silindirler ve silindir montaj aksesuarları mevcuttur.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：CA2 Serisi Standart Silindirler
SONRAKİ：SI Serisi Standart Silindir (Rotsuz Tip)
  • İç çap (mm) 32 40 50 63 80 100 125
    Çalışma modu Pistonlu tip
    Çalışma ortamı Hava (40μm filtreden filtrelenmiştir)

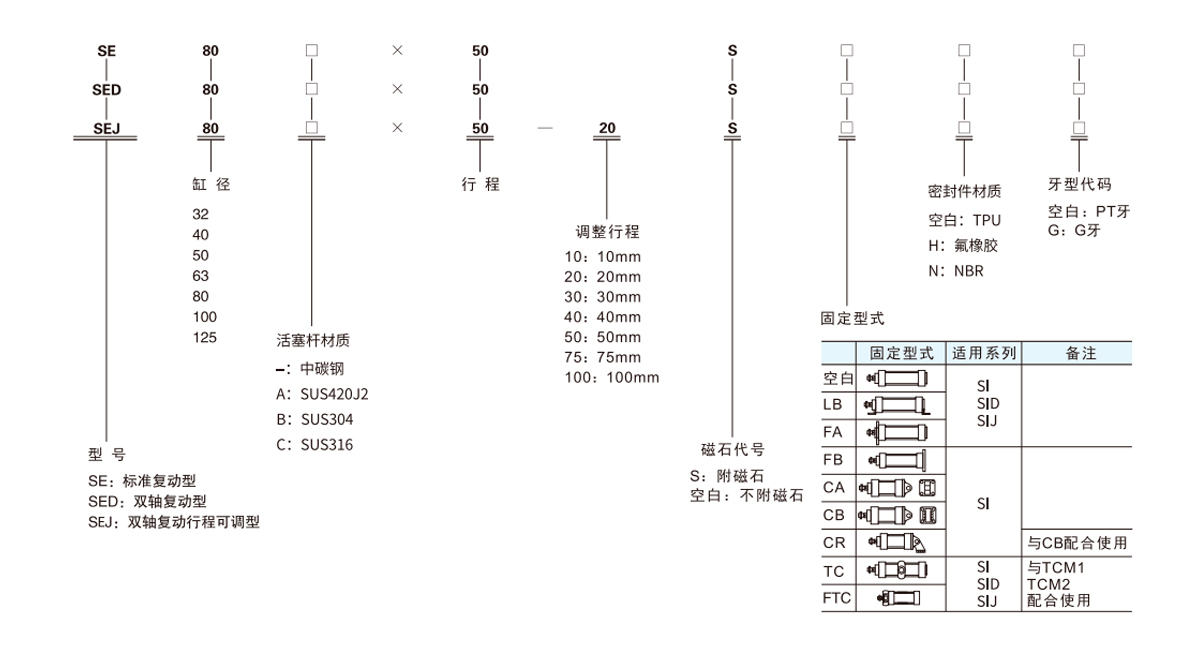

    Sabit tip SE Serisi Temel tip FA FB CA CB CR LB TC TCM1 TCM2 FTC
    SE D, SE J serisi Temel tip FA LB TC TCM1 TCM2 FTC
    Çalışma basıncı aralığı 0,15~1,0MPa(22~145psi)(1,5~10,0bar)
    Garantili basınç direnci 1,5MPa(215psi)(15bar)
    Çalışma sıcaklığı °C -20~70
    Çalışma hızı aralığı mm/s 30~800 30~500
    Seyahat tolerans aralığı 0~250 60251~1000 151001~1500 20
    Arabellek türü Ayarlanabilir tampon
    Tampon vuruşu mm 27 30 36 40
    * Devralma çapı PT1/8 PT1/4 PT3/8 PT1/2
    *Bağlantı için NPT ve G thread tipleri mevcuttur.

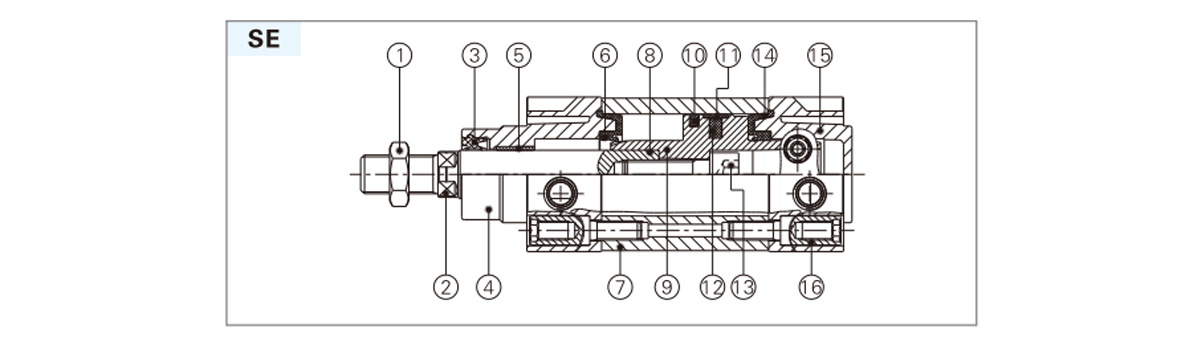

  • İsim Malzeme İsim Malzeme
    1 Somun Karbon çeliği/paslanmaz çelik 9 Pistonlu Alüminyum alaşımı
    2 Pistonlu rod S45C sert krom kaplı taşlama çubuğu 10 Pistonlu O-ring TPU
    Paslanmaz çelik Aşınmaya dayanıklı malzeme
    3 Ön kapak O-halkası TPU 11 Aşınma halkası Plastik (φ100 veya daha az)
    4 Ön kapak Alüminyum alaşımı 12 Mıknatıs Kauçuk (diğer)
    5 Burç Aşınmaya dayanıklı malzeme 13 Altıgen soket cıvatası Karbon çeliği
    6 Tampon O-halkası TPU 14 Tampon conta yastığı TPU
    7 Silindir gövdesi Alüminyum alaşımı 15 Arka kapak Alüminyum alaşımı
    8 Pistonlu rod O-ring NBR 16 Destek somunu Karbon çeliği/paslanmaz çelik

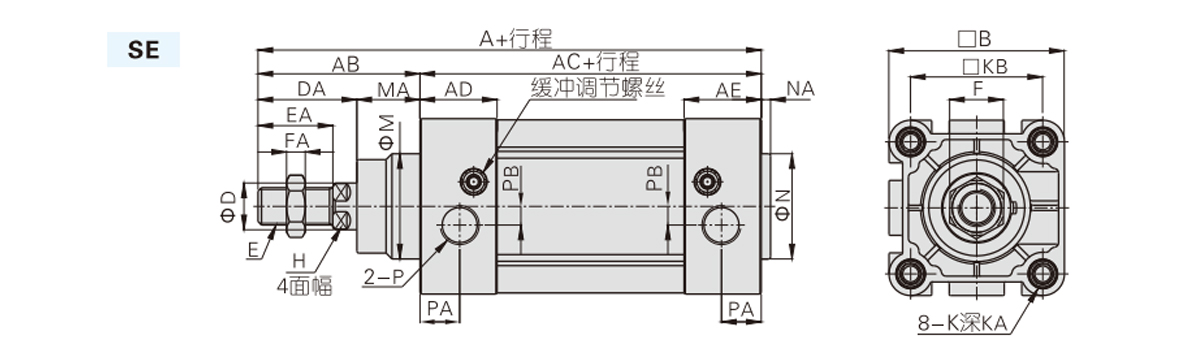

    Silindir çapı/sembol A AB klima Reklam AE B D Savcı E EA F FA M yüksek lisans H K KA bilgi bankası N Yok P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2,0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Not: Manyetik tip ve manyetik olmayan tipin boyutları aynıdır.

    Silindir çapı/sembol A AB klima Savcı Veritabanı E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1.25 6
    40 213 208 54 105 33 28 M12X1.25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Not: Manyetik ve manyetik olmayan tiplerin boyutları aynıdır. Belirtilmeyen boyutlar SI standart türleriyle aynıdır.
