ZL3/ZL6 Serisi Çok Kademeli Vakum İtici Tedarikçiler

Ana Sayfa / Ürünler / Vakum Bileşenleri / Çok Kademeli Vakum Jeneratörü / ZL Serisi Çok kademeli vakum jeneratörü / ZL3/ZL6 Serisi Çok Kademeli Vakum İtici

ZL3/ZL6 Serisi Çok Kademeli Vakum İtici ZL3/ZL6 Serisi Çok Kademeli Vakum İtici
  • ZL3/ZL6 Serisi Çok Kademeli Vakum İtici
  • ZL3/ZL6 Serisi Çok Kademeli Vakum İtici
ZL Serisi Çok kademeli vakum jeneratörü

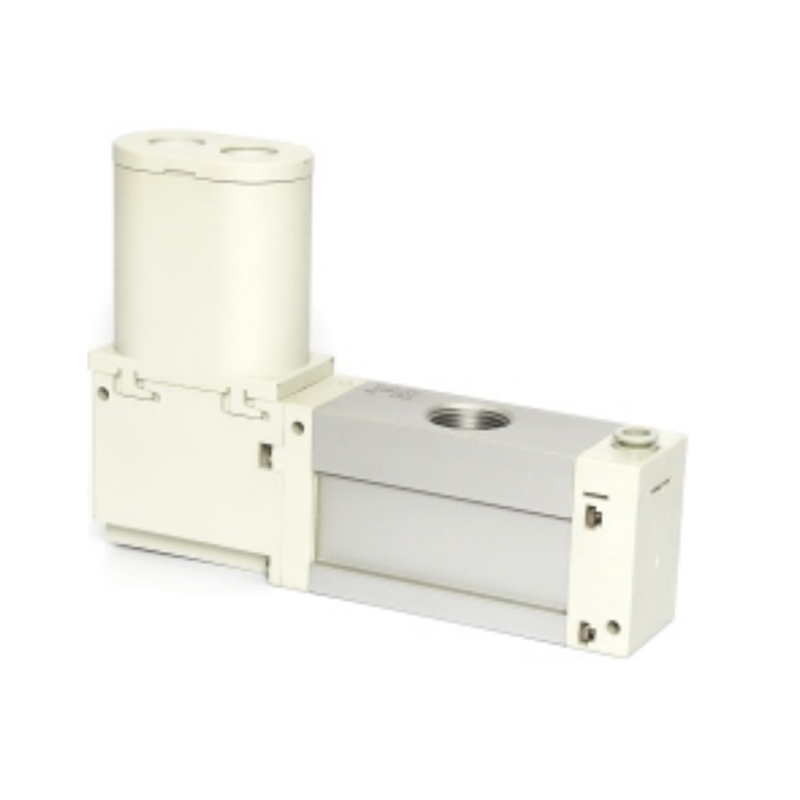

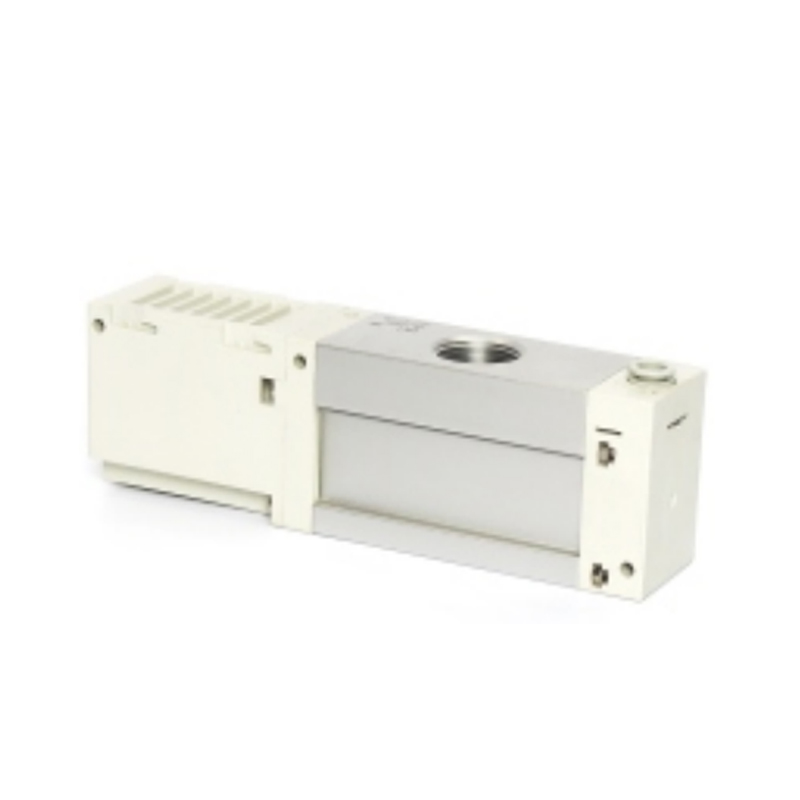

ZL3/ZL6 Serisi Çok Kademeli Vakum İtici

ZL3/ZL6 Serisi Çok Kademeli Vakum İtici, çok kademeli Venturi prensibi üzerine inşa edilmiş modüler bir vakum üretme ünitesidir. Endüstriyel otomasyonda istikrarlı negatif basıncın hızlı bir şekilde oluşturulması gereken senaryolar için tasarlanmıştır ve çeşitli iş parçalarını kavramak, adsorbe etmek veya sabitlemek için uygundur.

•Çok aşamalı yapı tasarımı

Basınçlı hava enerjisinin adım adım dönüştürülmesini sağlamak için Venturi tüp yapısı serisi benimsenmiştir. Vakum etkisini adım adım güçlendirmek için hava akışı birden fazla aşamada genişletilir. Aynı hava kaynağı koşullarında tek kademeli yapıyla karşılaştırıldığında daha yüksek emiş kapasitesi üretebilir veya basınçlı hava tüketimini azaltabilir.

•Vakum kararlılığı optimizasyonu

Dahili akış kanalı, türbülansı bastırmak ve her seviyedeki basınç dalgalanmalarını dengelemek için özel olarak optimize edilmiştir. Bu tasarım, sürekli çalışma veya yükte hafif değişiklikler sırasında sabit bir vakum seviyesi sağlayarak emilen nesnenin gevşeme riskini azaltır.

•Esnek çalışma koşullarına uyum

Çekirdek bileşenler geniş bir akış tolerans aralığına sahiptir ve farklı egzoz geri basınçları ve sızıntı koşullarıyla uyumludur. Özellikle gözenekli yüzeylere, karmaşık eğriliğe veya eser hava geçirgenliğine sahip standart dışı iş parçalarının adsorpsiyon işlemleri için uygundur.

• Hızlı tepki özellikleri

Ön sıkıştırma boşluğu ve düşük ataletli akış kanalı, milisaniyelik vakum oluşumu ve serbest bırakılmasını sağlamak için işbirliği yapar. Yüksek hızlı otomasyon ritminde sık başlatma ve durdurma uygulama gereksinimlerini karşılar ve çevrimin bekleme süresini kısaltır.

•Modüler fonksiyon entegrasyonu

Ana gövde, vakum anahtarının, filtre ünitesinin veya susturucu bileşeninin hızlı entegrasyonunu desteklemek için standart gaz yolu arayüzü ve kurulum konumlandırma yapısını saklı tutar. İşlevsel modüller, genel boru hattı karmaşıklığını azaltmak için sistemin karmaşıklığına göre esnek bir şekilde yapılandırılabilir.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：Önceki makale yok
SONRAKİ：ZL1 Serisi Çok Kademeli Vakum İtici

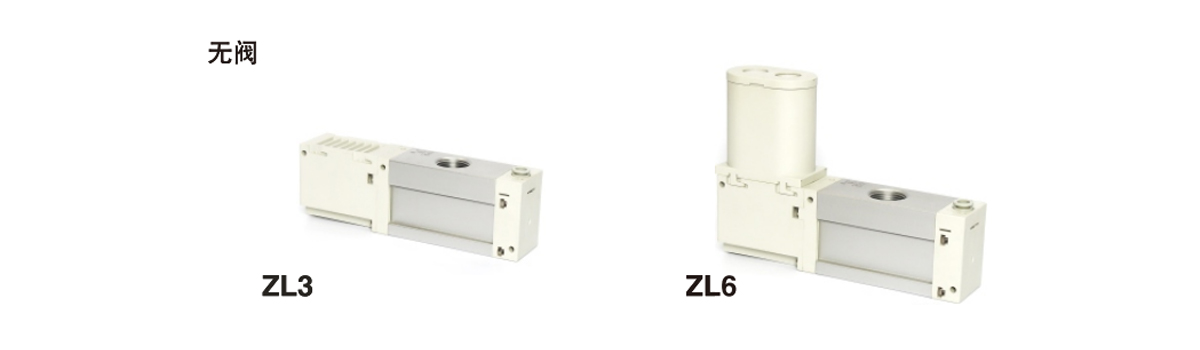

  • ZL3 ZL6
    Modeliiiii ZL3M□□ ZL3H□□ Modeliiiii ZL6M□□ ZL6H□□
    Meme çapı [mm] 1.9 1.5 Meme çapı [mm] 1,9×2 1,5×2
    Standart besleme basıncı [MPa] 0.35 0.50 Standart besleme basıncı [MPa] Valfsiz 0.35 0.50
    Maksimum vakum basıncı [kPa] Not 1) -91 -93 Valfli 0.37 0.52
    Maksimum giriş akış hızı [L/dak (ANR)] 280 Maksimum vakum basıncı [kPa] Not 1) -91 -93
    300 Maksimum inhalasyon akış hızı [L/dak (ANR)] 580
    Hava tüketimi [L/dak (ANR)] 150 135 Devralma/havalandırma özellikleri 600
    Besleme basıncı aralığı [MPa] 0,2~0,6 Hava tüketimi [L/dak (ANR)] 300 270
    Çalışma sıcaklığı aralığı [°C] -5 ila 50 (donma veya yoğunlaşma yok) Besleme basıncı aralığı [MPa] 0,2~0,6
    İşletim sıvısı Hava Çalışma sıcaklığı aralığı [°C] -5 ila 50 (donma veya yoğunlaşma yok)
    Titreşim direnci [m/s²] Not 2) 20 İşletim sıvısı Hava
    Darbe dayanımı [m/s²] Not 3) 100 Titreşim direnci [m/s²] Not 2) 20
    Darbe dayanımı [m/s²] Not 3) 100
    Not 1) Firmamızın ölçüm koşullarında standart besleme basıncında elde edilen değerler. Bu değerler atmosfer basıncına (iklim, rakım vb.) veya ölçüm yöntemlerine bağlı olarak değişiklik gösterebilir.
    Not 2) 10 ila 500 Hz, X, Y ve Z yönlerinin her birinde 2 saat (güç kaynağı yok, başlangıç ​​değerleri).
    Not 3) X, Y ve Z yönlerinin her birinde 3 kez (güç kaynağı yok, başlangıç ​​değerleri).

    Besleme valfi, kopma valfi özellikleri
    Modeliiiii ZL3-JSY3140
    Tepki süresi (0,5 MPa'da) 27 ms'den az Not 1)
    Maksimum çalışma frekansı 5 Hz
    Manuel çalıştırma Kilitlenmeyen itme tipi
    Bobin anma gerilimi DC24V
    İzin verilen voltaj dalgalanması Nominal voltajın ±%10'u
    Güç tüketimi 0,4W

    Basınç göstergesi özellikleri
    Modeliiiii GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Basınç ünitesi kPa inHg ve psi belirtmek için birlikte kullanılır
    Basınç aralığı -100~100kPa -30inHg~14psi
    Bağlantı ipliği R1/8 NPT1/8
    doğruluk Vakum tarafı ±%3 F.S., pozitif basınç tarafı ±%5 F.S.
    Ağırlık 30g

    Egzoz gürültüsü (referans değeri)
    Modeliiiii ZL3 ZL6
    Egzoz gürültüsü [dB(A)] 68

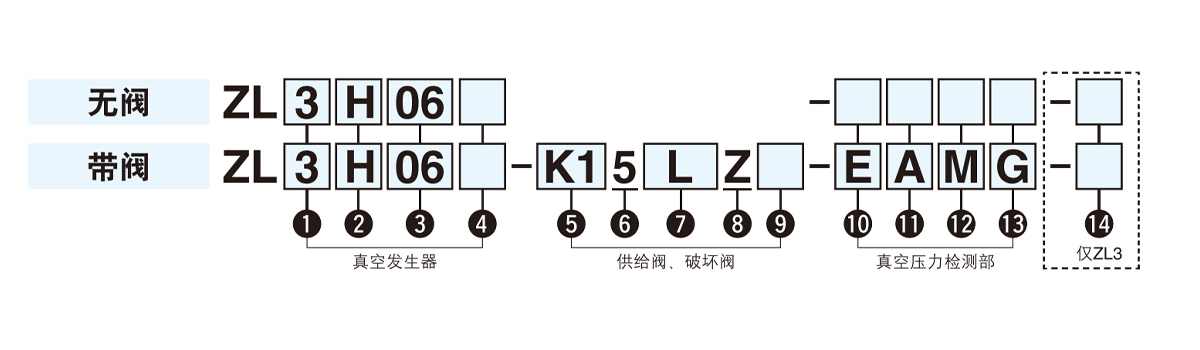

  • ① Maksimum giriş akış hızı ② Standart besleme basıncı ④Egzoz özellikleri ⑦Tel çıkış yöntemi
    3 300L/dak(ANR)※1 H 0.50MPa işaretlenmemiş Susturucu egzozu L şeklinde soket tipi
    6 600L/dak(ANR)※1 P Açık egzoz
    ※1 Boruları bağlarken ve havalandırma yaparken

    L: Tel uzunluğu 0,3 m

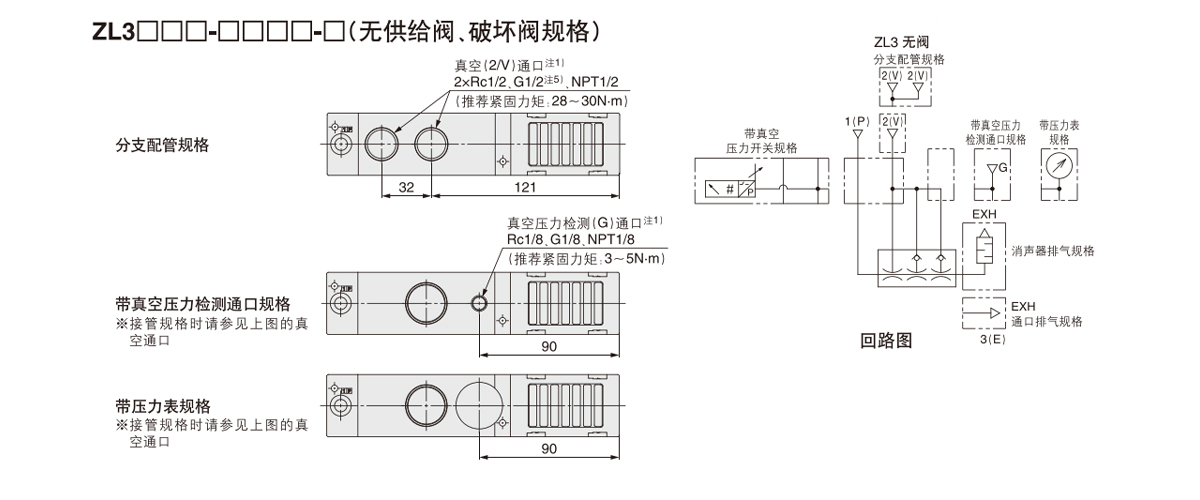

    ③ Boru dış çapına uygun vakum (2/V) bağlantı noktası boyutu/besleme (1/P) bağlantı noktası
    işaret Vakum (2/V) havalandırması Besleme (1/P) Bağlantı noktası üzerinden
    06 Rc3/4 Düz konnektör 8 mm

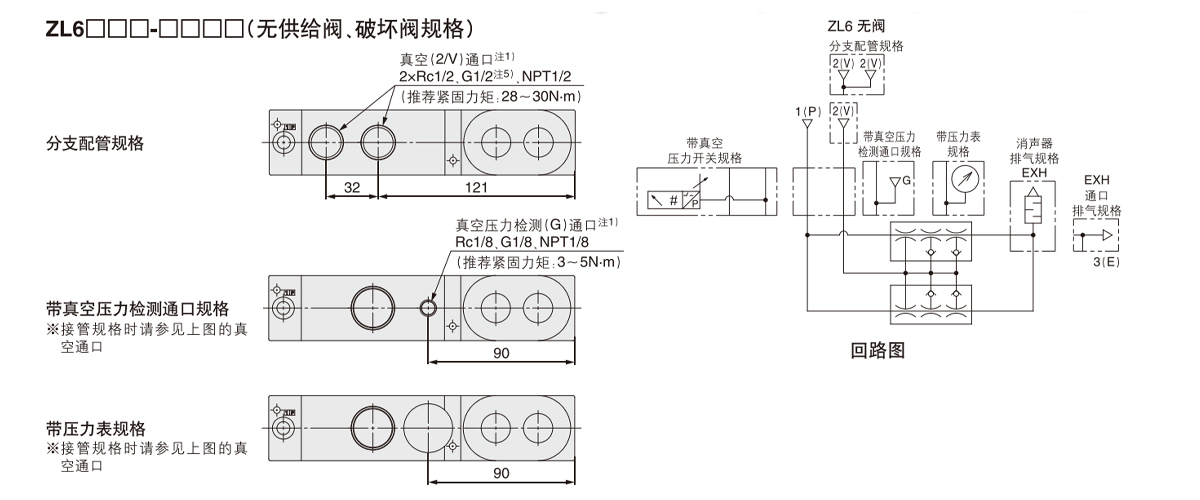

    04 2×Rc1/2 (alt dağıtım borusu özellikleri)
    06L G3/4 Dirsek konnektörü 8 mm
    04L 2×G1/2 (branşman borusu özellikleri)
    ⑤Besleme valfi ve kopma valfi kombinasyonu ⑩Vakum Basıncı Test Departmanı
    K1 Besleme valfi (N.K.), kesme valfi (N.K.) işaretlenmemiş Yok
    ⑥Anma gerilimi GN Vakum basıncı test portu (G) ile:
    5 DC24V
    G Basınç göstergesi
    ⑧ Gösterge ışığı ve aşırı gerilim koruma devresi
    Z Gösterge ışığı ve aşırı gerilim koruma devresi ile E Vakum basınç şalteri (vakum 2 çıkışlı)
    ⑨Manuel çalıştırma F Vakum basınç şalteri (karışık 2 çıkış)
    işaretlenmemiş Kilitlenmeyen itme tipi

    ⑩Yalnızca vakum basıncı algılama bölümünde E/F/V seçildiğinde geçerlidir.
    ⑪Çıkış özellikleri Yalnızca ZL3 için geçerlidir
    A NPN açık toplayıcı ⑭İsteğe bağlı öğeler
    işaretlenmemiş Seçenek yok
    B PNP açık toplayıcı

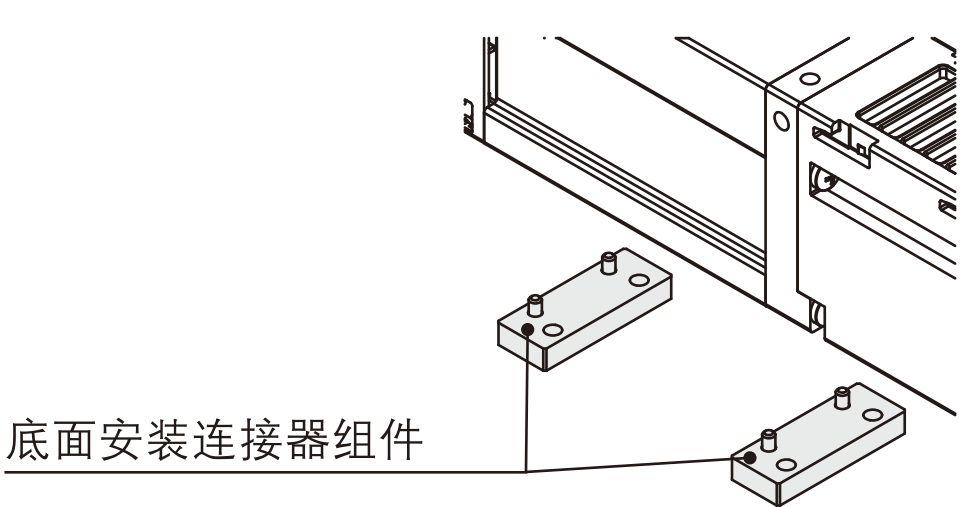

    B Alt yüzeye montaj konnektör tertibatı※9 (pakete dahil)
    ⑫Birim özellikleri

    ※9
    Önceki Model ZL212'nin alt yüzeyinde 27 mm vida montaj aralığına sahip konnektör düzenekleriyle eşleştirmek için. Önceki Model ZL212'yi alt yüzeye montajla değiştirirken gereklidir. (Set başına 2 parça, 4 vida dahildir). Yan montaj delikleri seçenek olmadan bile değiştirilebilir.

    işaretlenmemiş Birim dönüştürme fonksiyonu ile
    M SI birimi sabit (kPa)
    P Birim dönüştürme fonksiyonu ile (initial value psi)※10

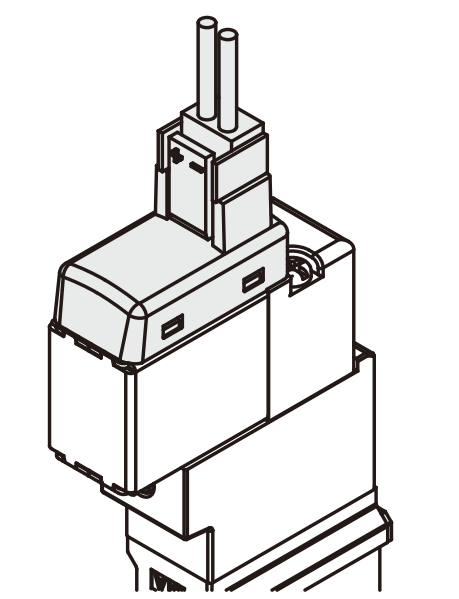

    ⑬Kablo özellikleri
    işaretlenmemiş Fişi çekilmiş kablo
    G Fişli kablolama (2 m uzunluğunda) (aynı paket)

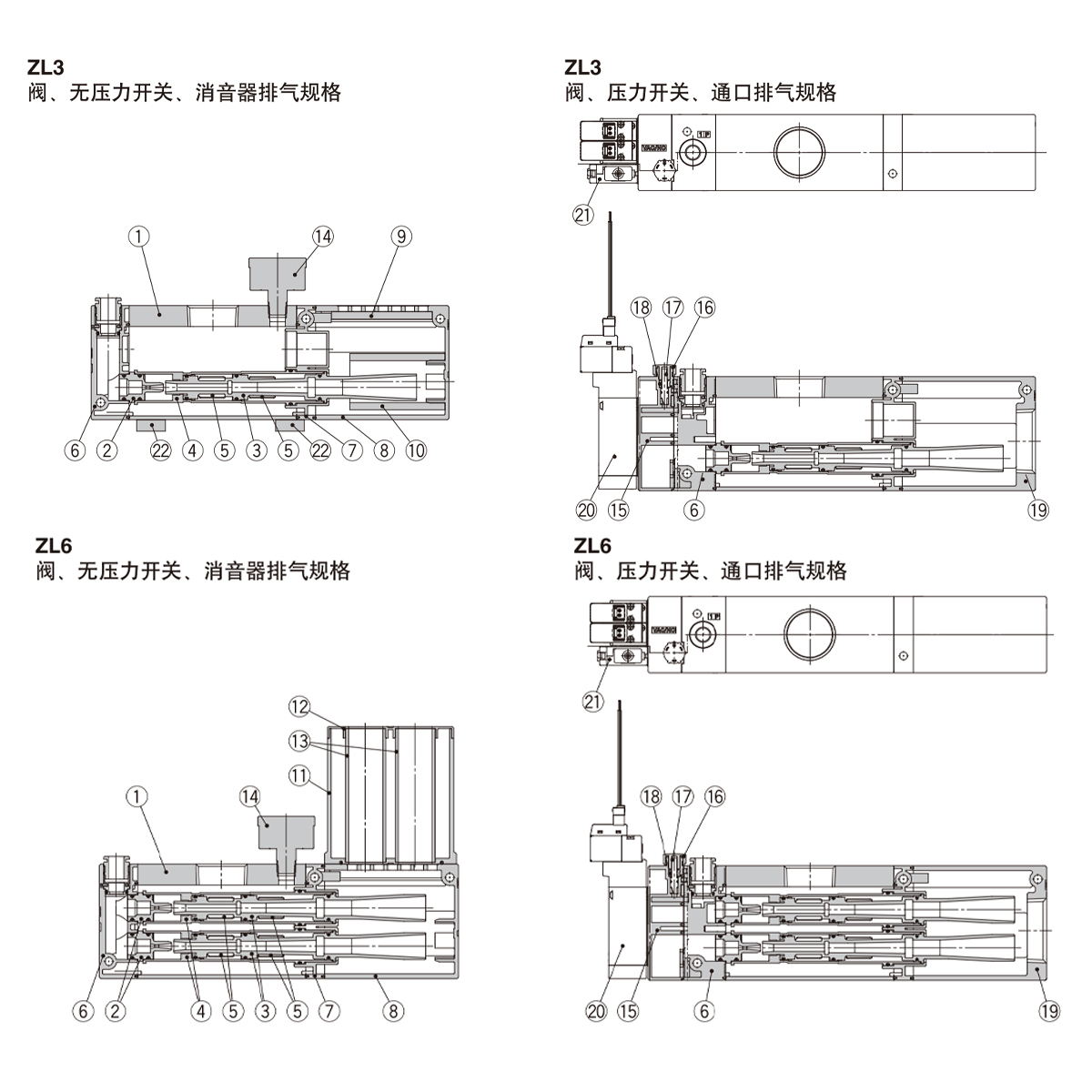

  • Bileşen parçaları
    Sayı İsim Malzeme Not Sayı İsim Malzeme Not
    1 Ana gövde "Alüminyum alaşımı
    (eloksallı)"     		- 14 Basınç göstergesi - -
    15 Valf plakası PBT -
    2 Meme POM - 16 El çarkı POM -
    3 Yaka nozulu PBT 17 İğne valfi PBT -
    4 Ek POM 18 İğne valfi guide rod Pirinç (akımsız nikel kaplama) -
    5 Tek yönlü vana FKM -
    6 Ön konektör PBT - 19 Açık delik bloğu Alüminyum alaşımı (kromla işlenmiş, kaplanmış) -
    7 Arka konektör PBT -
    8 Susturucu kabuğu 1 PBT - 20 Besleme valfi, kopma valfi - -
    9 Susturucu malzemesi 1 Reçine 21 Vakum basınç şalteri - -
    10 Susturucu malzemesi 2 Dokunmamış kumaş 22 Alt montaj konnektör tertibatı Pirinç (akımsız nikel kaplama) -
    11 Susturucu kabuğu 2 PBT - -
    12 Susturucu kapağı POM 23 Sızdırmazlık malzemesi (O-ringler vb.) HNBR/NBR -
    13 Susturucu malzemesi 3 Dokunmamış kumaş (Çıkarılamaz, susturucu tertibatının değiştirilmesi gerekir) 24 Montaj vidaları Çelik (üç değerlikli kromat) -
    - - - -

    Hava basıncı besleme (1/P) portu borunun dış çapına uygundur.
    A Serbest bırakma manşonu rengi
    ZL3[ □□ 8 Açık gri

    Hava basıncı besleme (1/P) portu borunun dış çapına uygundur.
    A Serbest bırakma manşonu rengi
    ZL6  □ 8 Açık gri
