ZP Serisi Ağır Hizmet Tipi Vakum Vantuzu (Ø32~Ø340) Tedarikçiler

Ana Sayfa / Ürünler / Vakum Bileşenleri / Vakum Vantuzu / ZP Serisi Ağır Hizmet Tipi Vakum Vantuz, Adaptör ve Tampon Braketi / ZP Serisi Ağır Hizmet Tipi Vakum Vantuzu (Ø32~Ø340)

ZP Serisi Ağır Hizmet Tipi Vakum Vantuzu (Ø32~Ø340) ZP Serisi Ağır Hizmet Tipi Vakum Vantuzu (Ø32~Ø340)
  • ZP Serisi Ağır Hizmet Tipi Vakum Vantuzu (Ø32~Ø340)
  • ZP Serisi Ağır Hizmet Tipi Vakum Vantuzu (Ø32~Ø340)
ZP Serisi Ağır Hizmet Tipi Vakum Vantuz, Adaptör ve Tampon Braketi

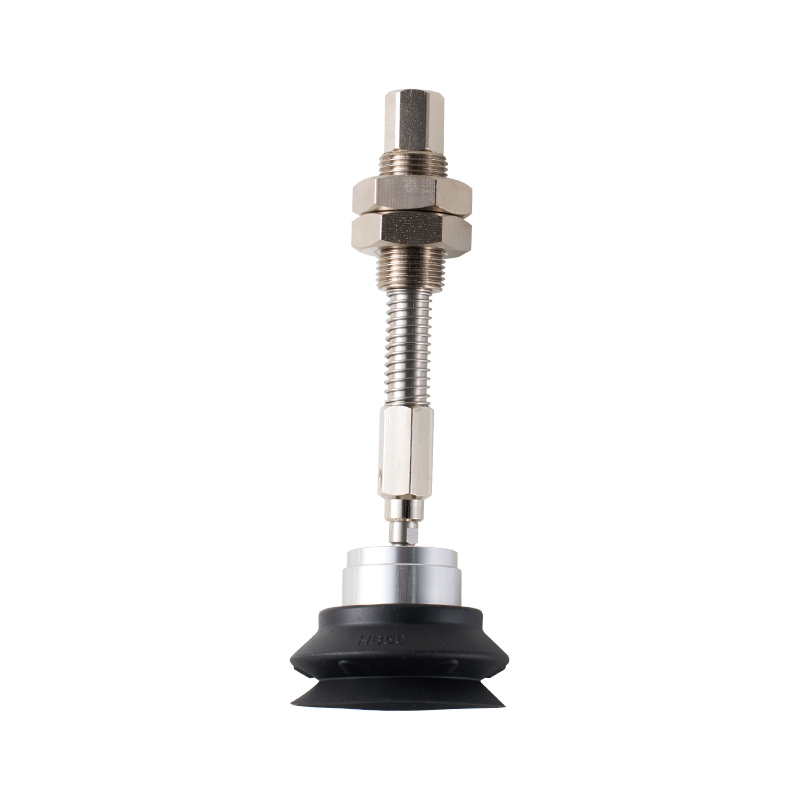

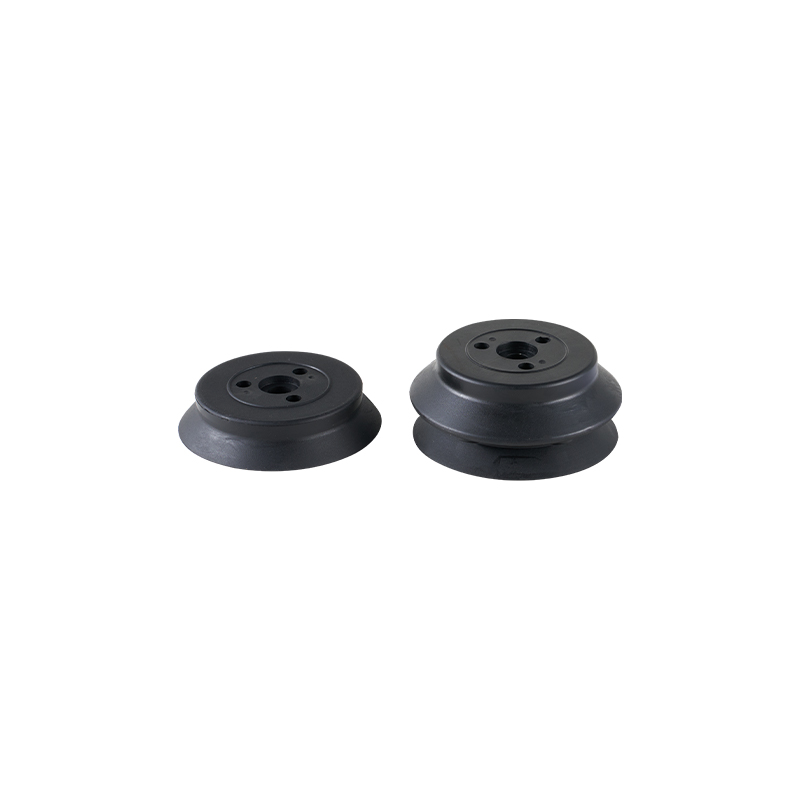

ZP Serisi Ağır Hizmet Tipi Vakum Vantuzu (Ø32~Ø340)

ZP Serisi Ağır Hizmet Tipi Vakum Vantuzu (Ø32~Ø340), endüstriyel yüksek yoğunluklu taşıma senaryoları için tasarlanmış temel bir emme bileşenidir. Çeşitli büyük, ağır veya karmaşık yüzeyli iş parçalarının taşınması için uygundur ve otomatik üretim hatları ve ağır malzeme taşıma alanında güvenilir vakumlu kavrama çözümleri sağlar.

Temel özellikler:

● Güçlendirilmiş yapısal tasarım
Çok katmanlı kompozit malzemelerin ve iç takviye yapısının kullanılması, genel deformasyon direncini ve yorulma mukavemetini önemli ölçüde artırarak sürekli yüksek yük koşulları altında yapısal stabilite sağlar.

● Geniş aralıktaki boyut kapsamı
Ø32'den Ø340'a kadar olan spesifikasyon aralığı, küçük metal bileşenlerden büyük plakalara, kompozit malzemelere vb. kadar çeşitli nesnelerin taşıma görevlerine esnek bir şekilde uyum sağlayabilir.

● Karmaşık yüzey uyarlanabilirliği
Özel dudak konfigürasyonu hem sızdırmazlığı hem de esnekliği hesaba katar ve hafif pürüzlü, yağlı veya ince dokulu iş parçası yüzeylerinde yine de etkili adsorpsiyonu koruyabilir.

● Yüksek çalışma koşulu toleransı
Yırtılmaya dayanıklı yerleşik iskelet katmanı keskin kenarlara ve ani darbelere karşı dayanıklıdır; sıcaklık direnci ve kimyasal korozyon direnci çoğu endüstriyel saha ortamının gereksinimlerini karşılar.

●Sistem entegrasyonu ve uyumluluğu
Standartlaştırılmış arayüz tasarımı, ana akım vakum jeneratörleri ile hızlı yerleştirmeyi kolaylaştırır ve robotik kol uç donanımlarına veya sabit taşıma çerçevelerine modüler entegrasyonu destekler.

●Bakım maliyeti optimizasyonu
Önemli hassas parçalar, yerel aşınma sonrasında genel değişim gerektirmeyen, uzun süreli kullanımda kapsamlı bakım maliyetini azaltan, değiştirilebilir bir tasarıma sahiptir.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：ZP Serisi Ağır Hizmet Tipi Vakum Vantuzu, Adaptörlü ve Tampon Braketli (Ø32~Ø340)
SONRAKİ：Sonraki makale yok

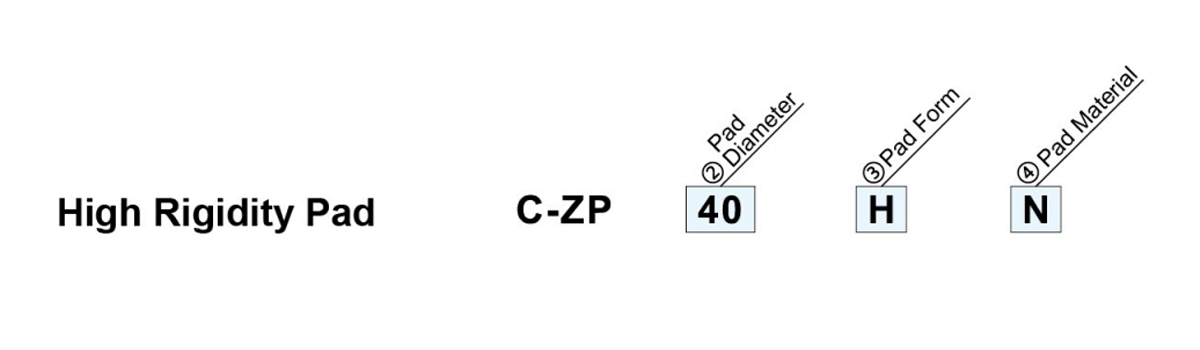

  • ② Ped Çapı(mm)/③ Ped Türü☆ H* ben* J* K* M* N1 O1 ④  Yastık Malzemesi □
    32 40 50 63 80 100 125 150 200 250 300 340 N NBR
    Ø32 Ø40 Ø50 Ø63 Ø80 Ø100 Ø125 Ø150 Ø200 Ø250 Ø300 Ø340
    H Düz tip, kaburgalı ● ● ● ● ● ● ● ● ● ● ● ● S Silikon
    HB Körük tipi ● ● ● ● ● ● ● ● - - - -

    ●Baş harflerinin aynı olması adaptörün evrensel olduğunu gösterir.

  • Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii Ağırlık (g)

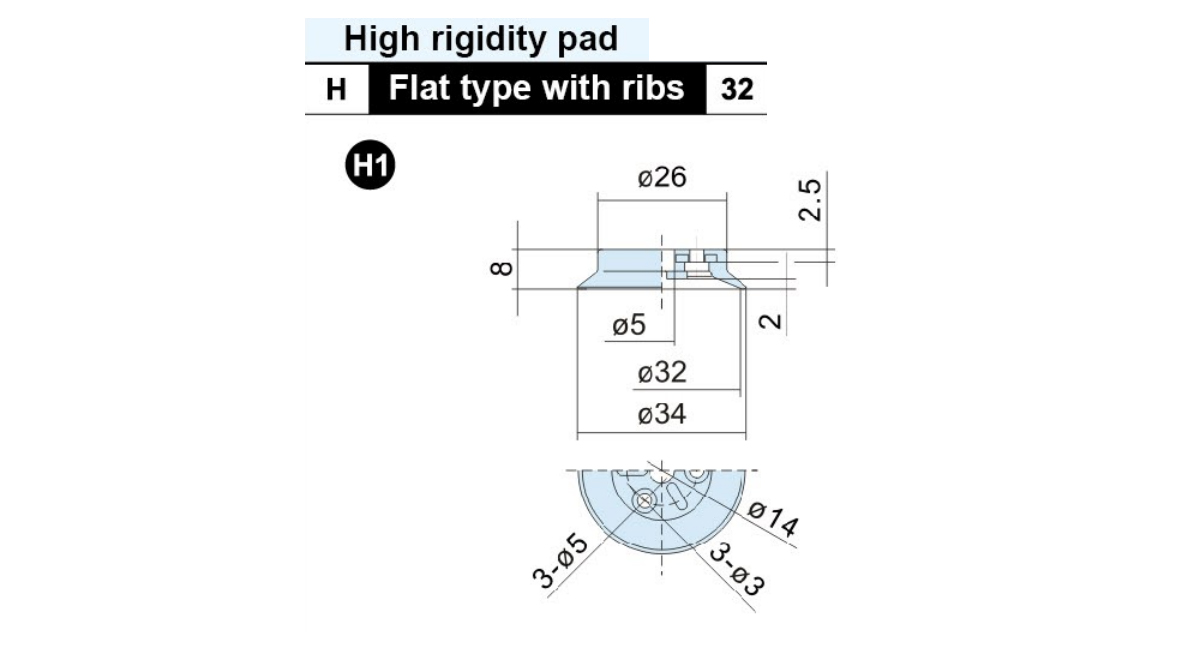

    C-ZP32H□ 7.2

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB ØC Ağırlık(g)

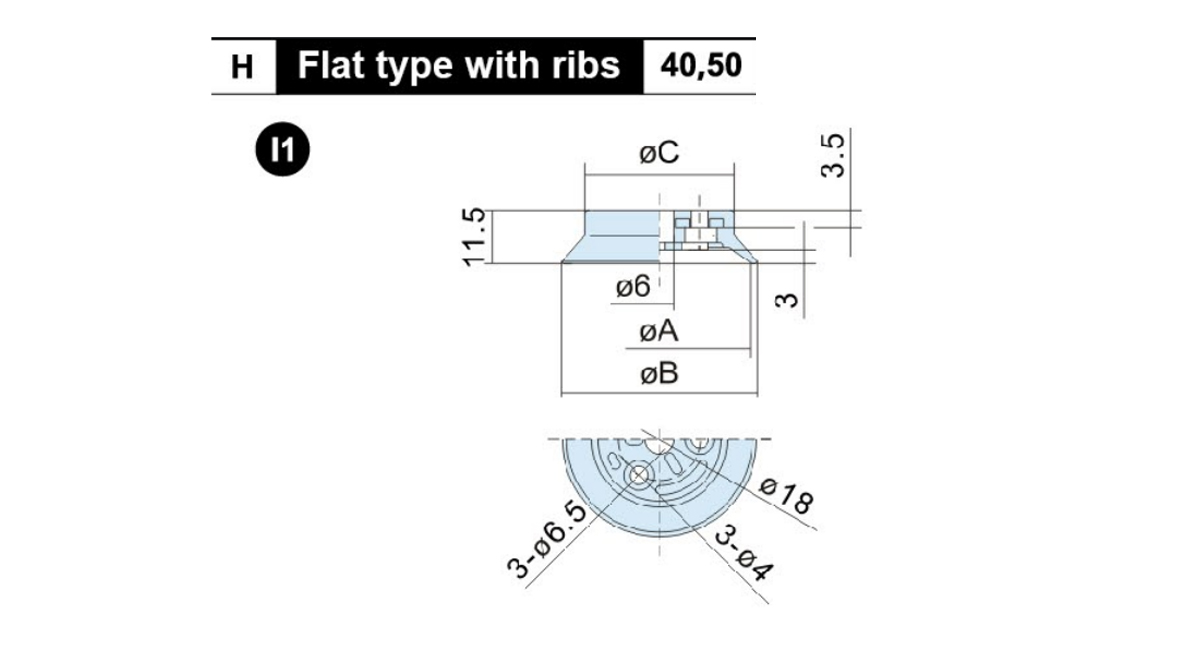

    C-ZP40H□ 40 42 32 14.2
    C-ZP50H□ 50 52 42 27

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB ØC P Y Ağırlık(g)

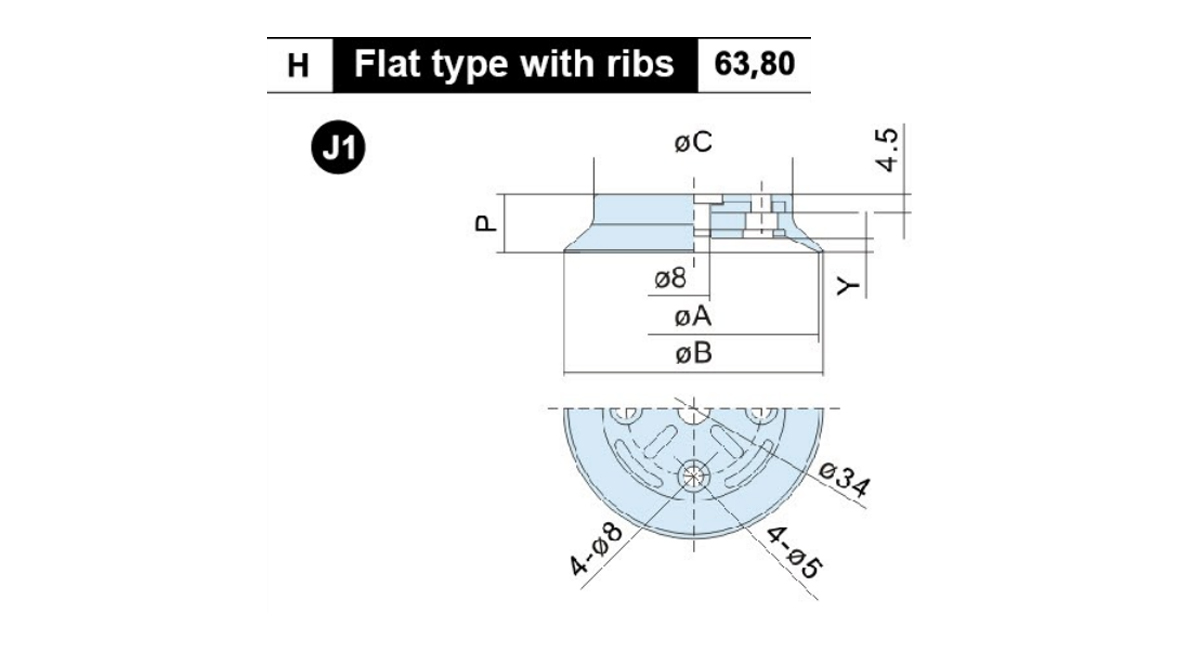

    C-ZP63H□ 63 65 50 14.5 3.5 52
    C-ZP80H□ 80 82 61 16.5 4.5 80

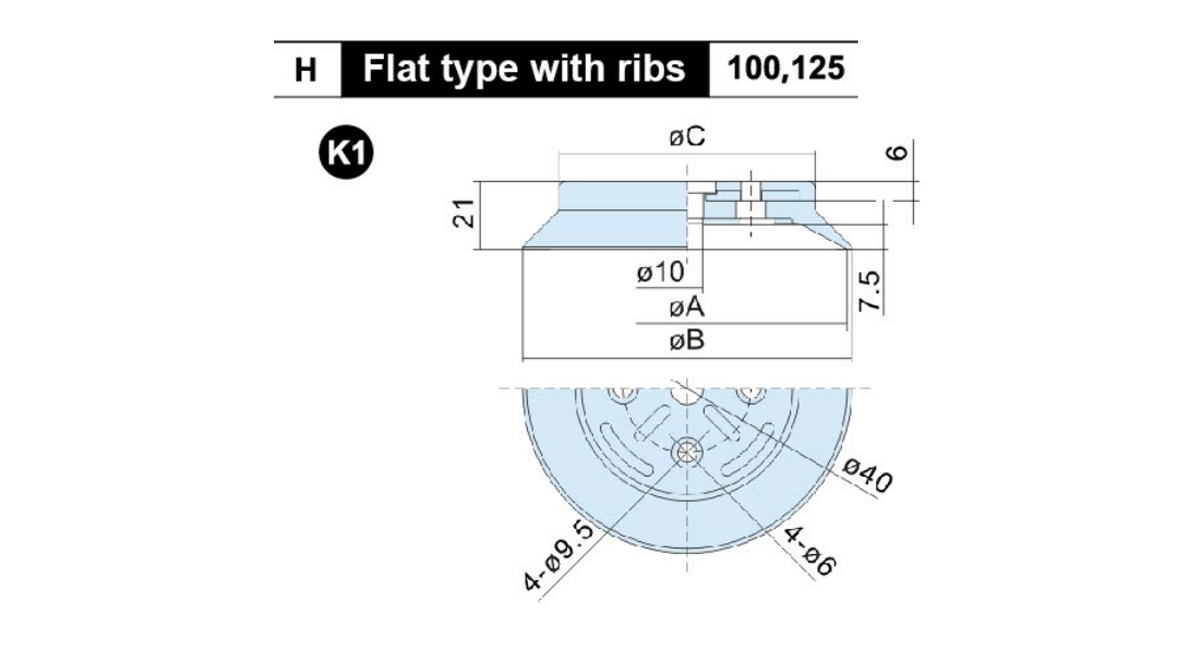

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB ØC Ağırlık(g)
    C-ZP100H□ 100 103 80 177
    C-ZP125H□ 125 128 104 310

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB ØC D ØE P Y Ağırlık(g)

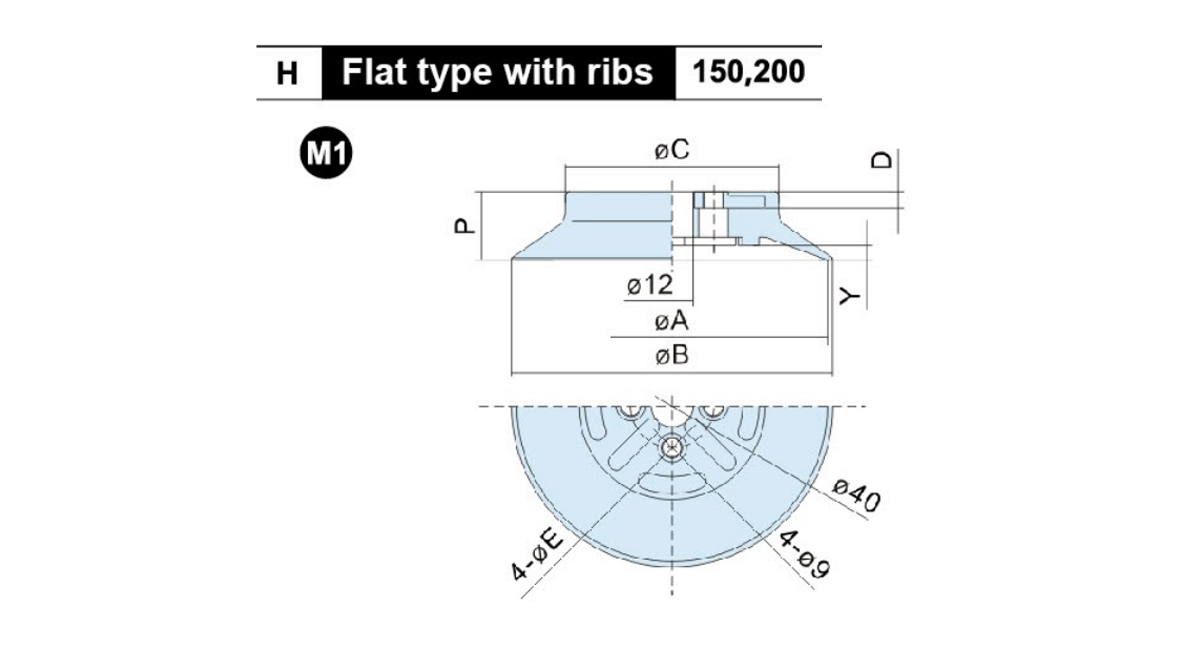

    C-ZP150H□ 150 155 103 8 14 33 7 355
    C-ZP200H□ 200 205 140 11 12 36 13 542

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii Ağırlık (g)

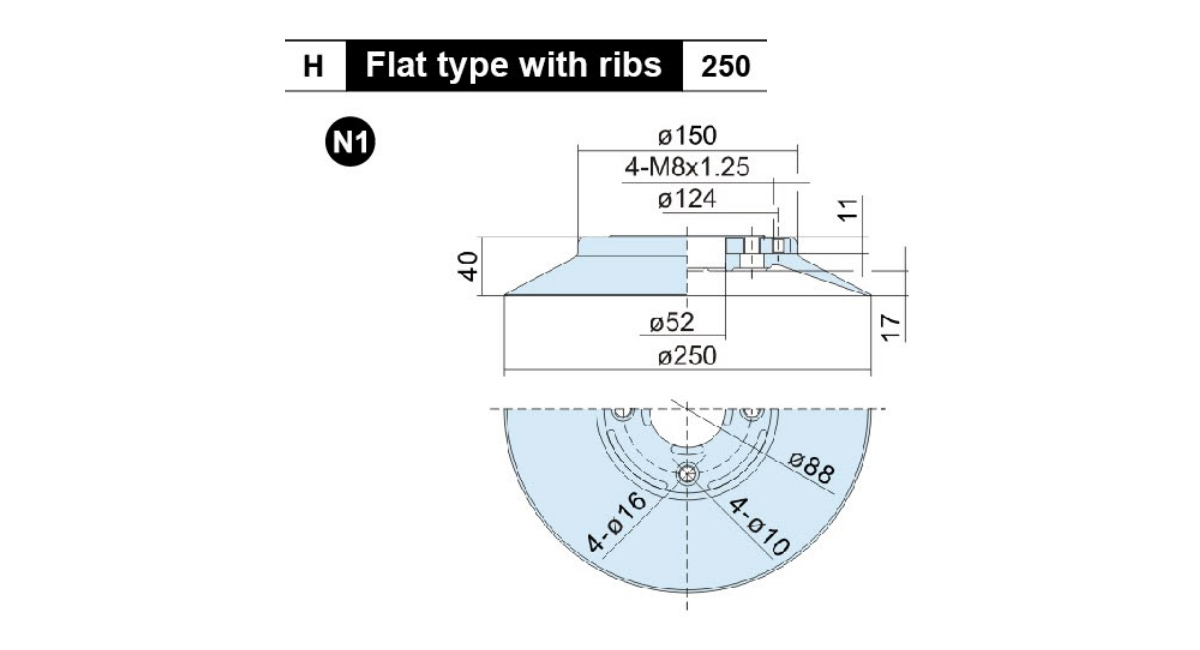

    C-ZP250H□ 835

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii Ağırlık (g)

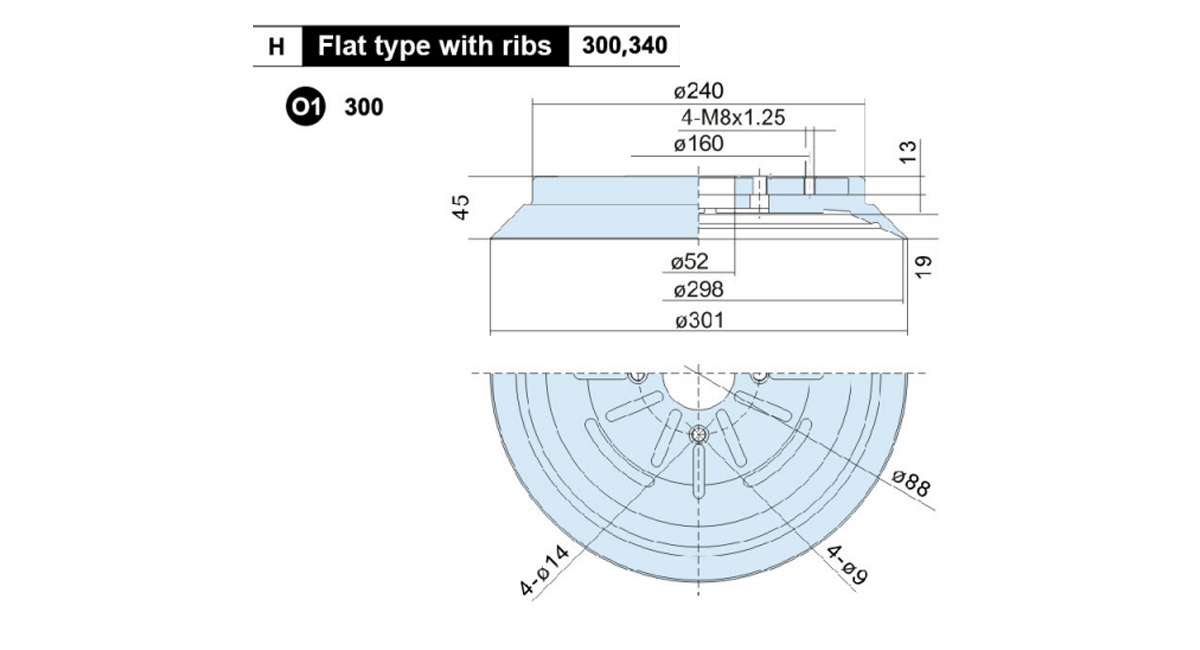

    C-ZP300H□ 2117

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii Ağırlık(g)

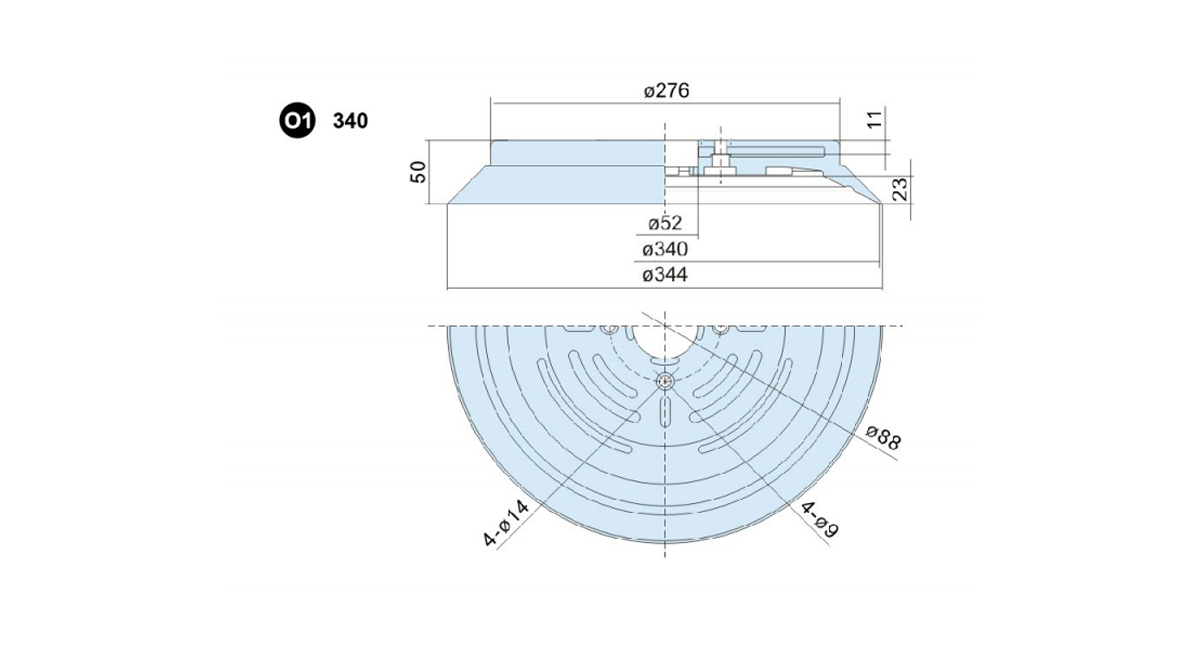

    C-ZP340H□ 2630

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii Ağırlık (g)

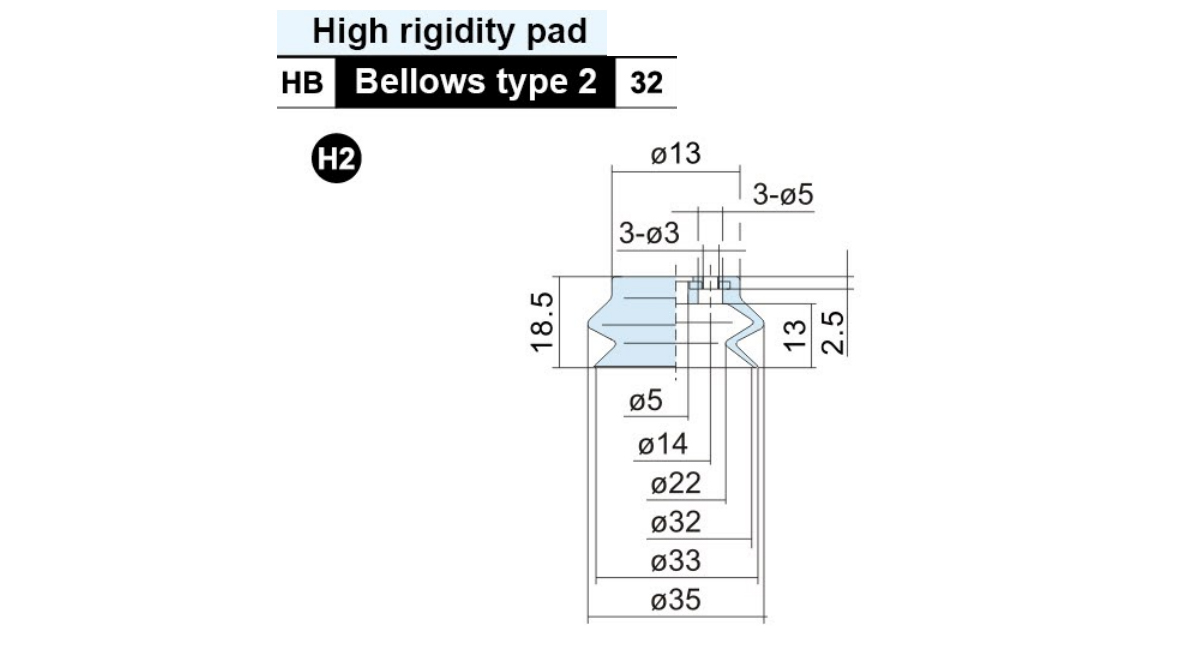

    C-ZP32HB□ 9.1

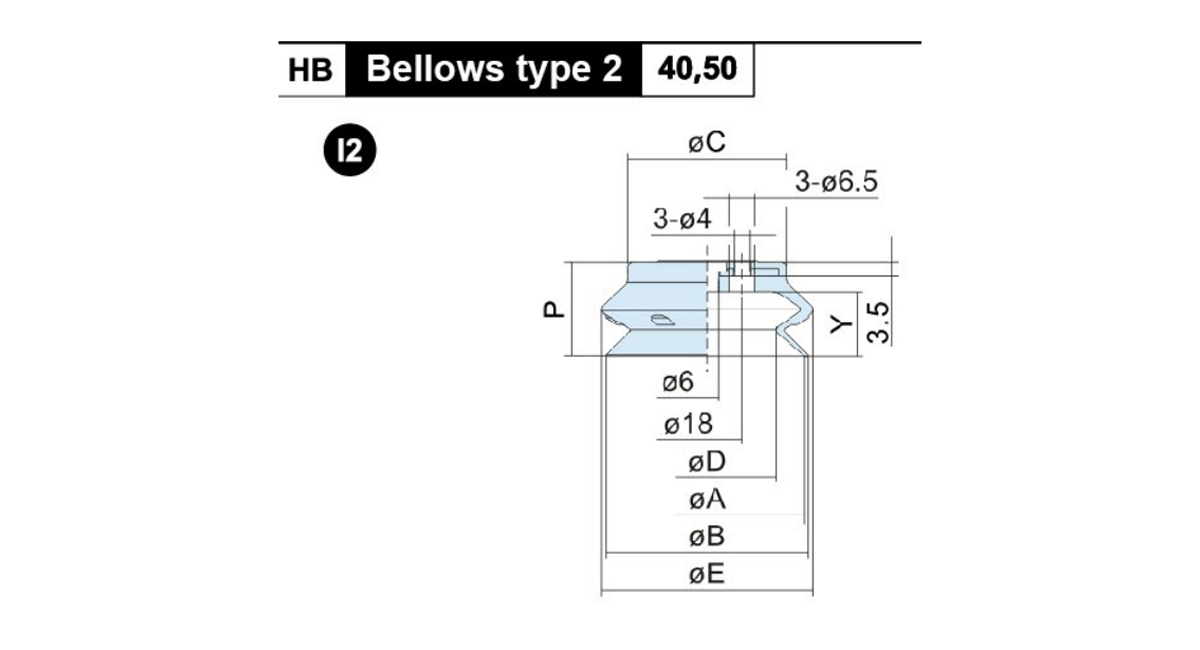

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB ØC ØD ØE P Y Ağırlık(g)
    C-ZP40HB□ 40 41 30 28 43 20.5 13 16.7
    C-ZP50HB□ 50 52 40.5 36 54 24 16.5 32.1

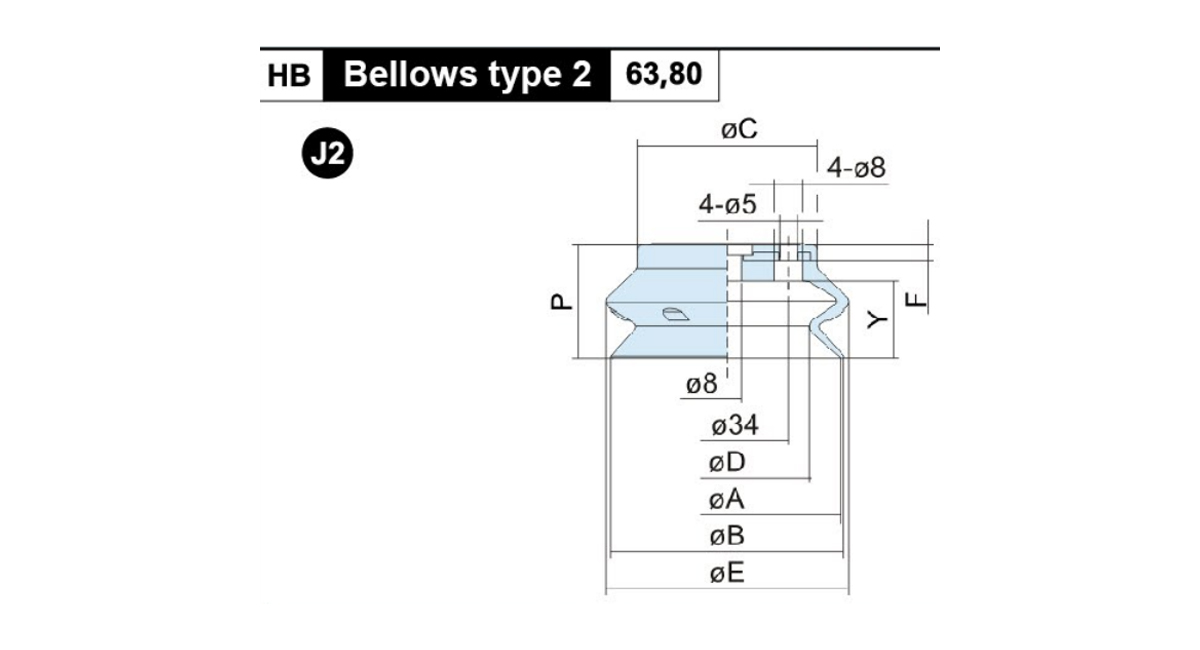

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB ØC ØD ØE F P Y Ağırlık(g)
    C-ZP63HB□ 63 65 50 46 68 4.5 31.5 21.5 66
    C-ZP80HB□ 80 83 64 58 85 5 37 27.5 101.2

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB ØC ØD ØE P Y Ağırlık(g)

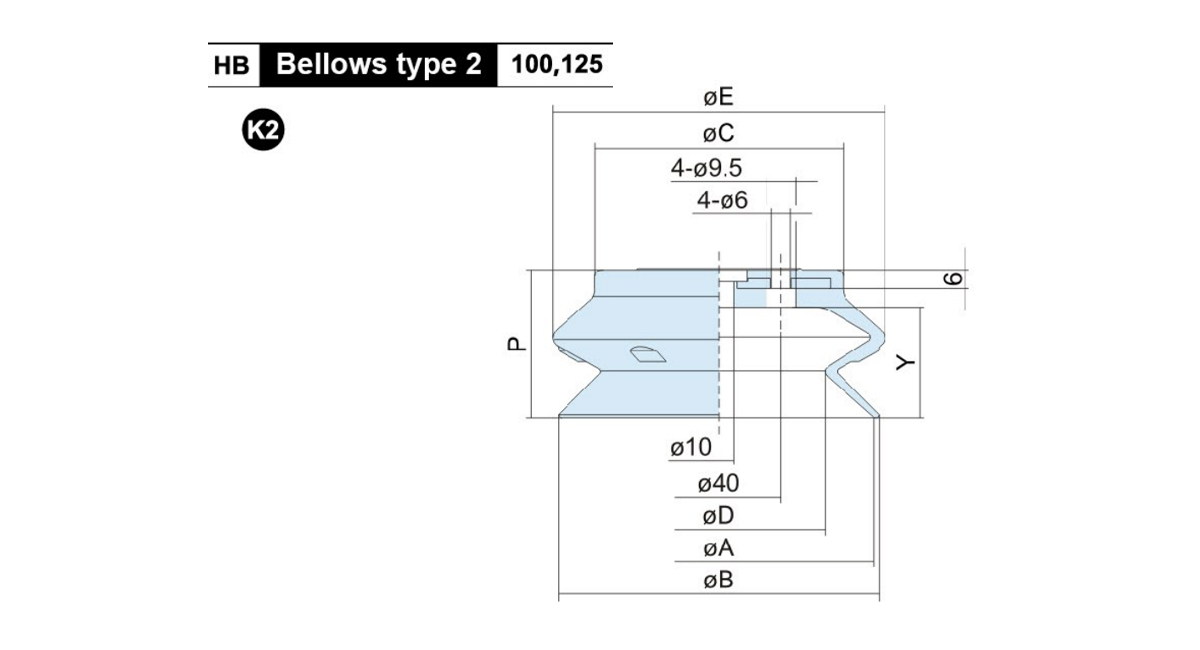

    C-ZP100HB□ 100 103 80 69 107 47.5 35.5 225
    C-ZP125HB□ 125 129 105 89 135 56 44 414

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii Ağırlık (g)

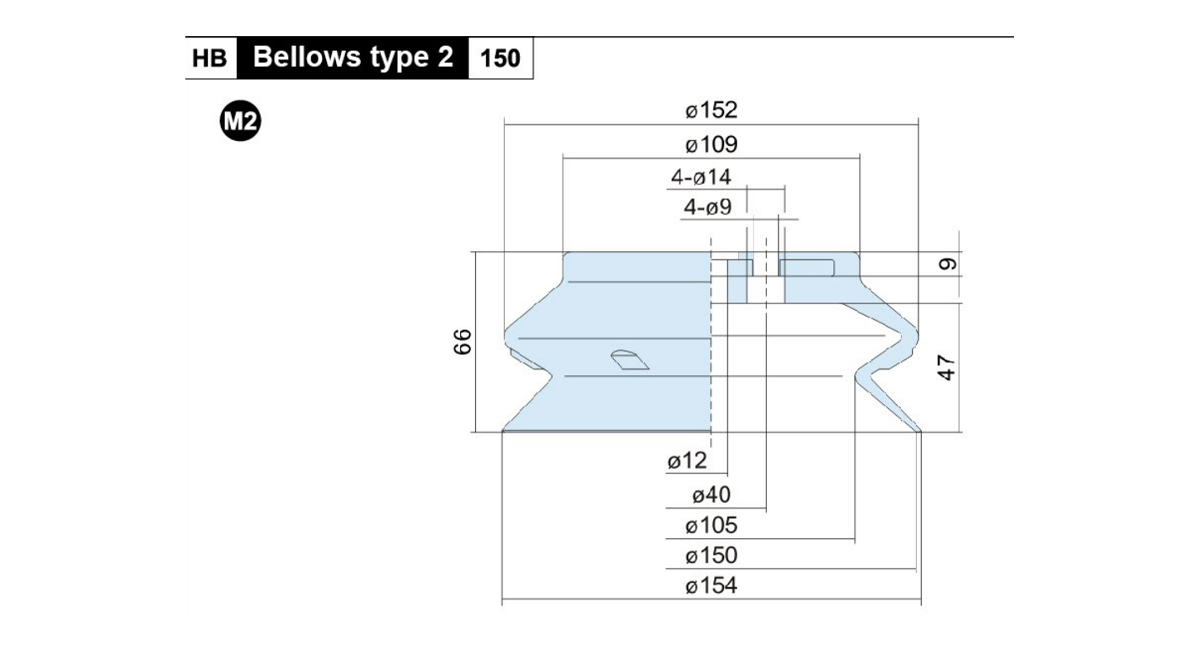

    C-ZP150HB□ 421

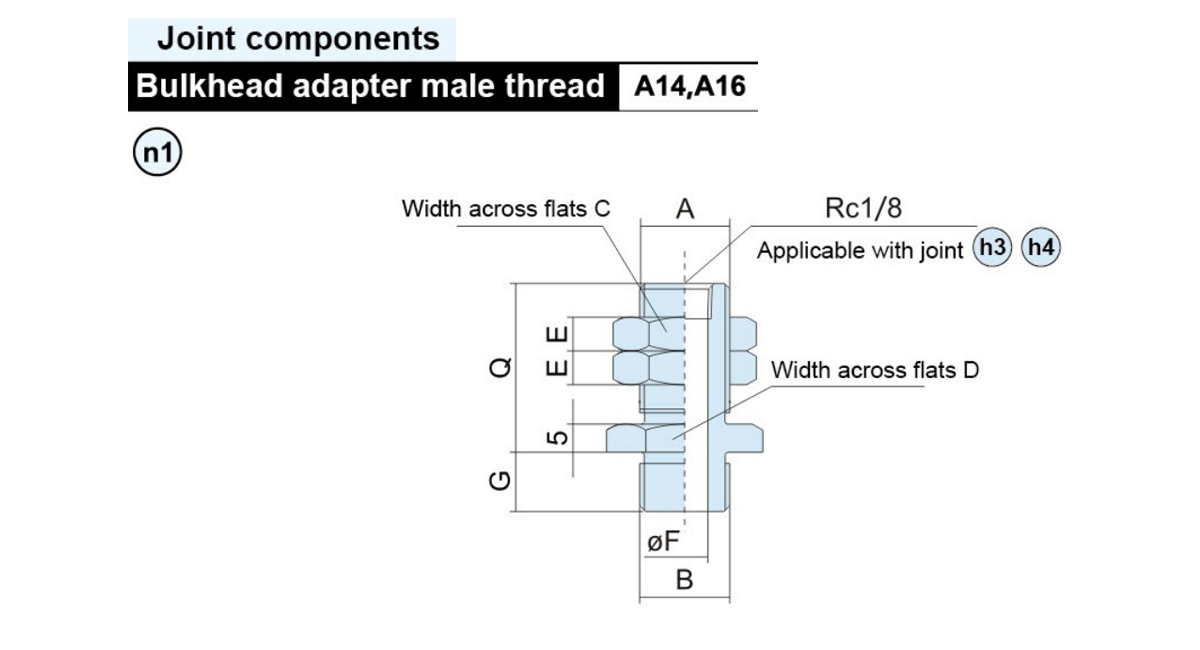

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A B C D E ØF G Q Ağırlık(g)
    ZPTH-A14 M14×1 M10×1,5 19 19 5 6 8 30 46.5
    ZPTH-A14-3 45 59.7
    ZPTH-A16 M16×1,5 M16×1,5 22 24 6 8 8.5 30 70.5

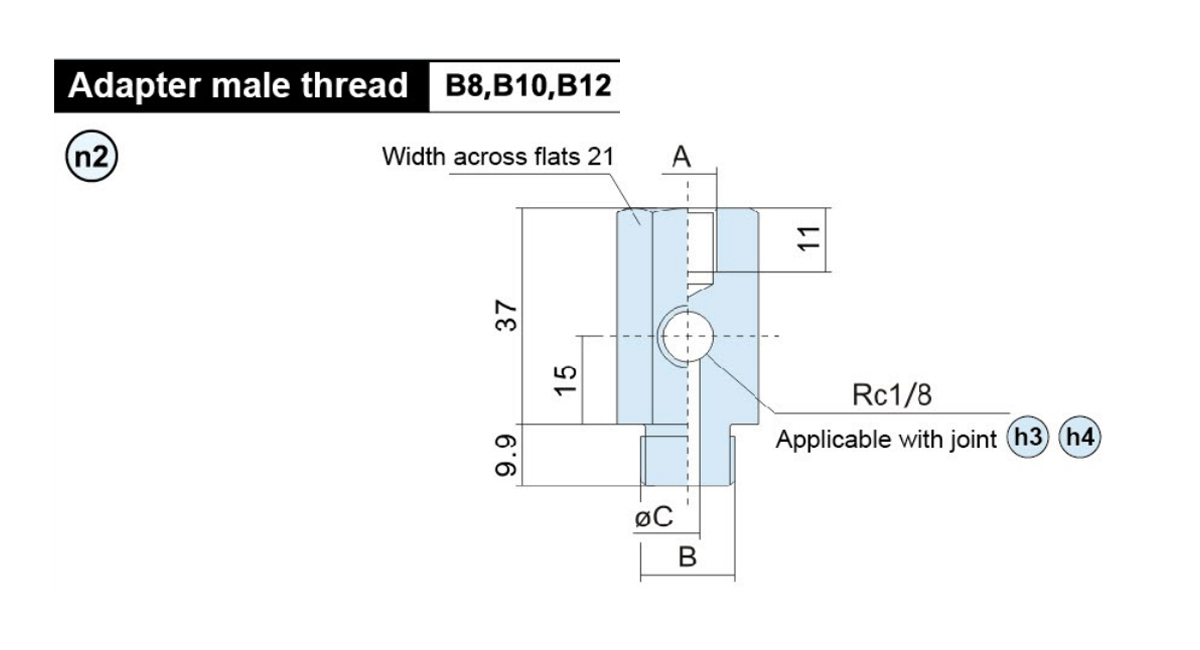

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A B ØC Ağırlık(g)
    ZPX1H-B8 M8×1,25 M10×1,5 5 110.5
    ZPX1H-B10 M10×1,5 106.3
    ZPX1H-B12 M12×1,75 106.5
    ZPX2H-B10 M10×1,5 M12×1,75 6 185
    ZPX2H-B12 M12×1,75 182.5

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A B ØC Ağırlık(g)

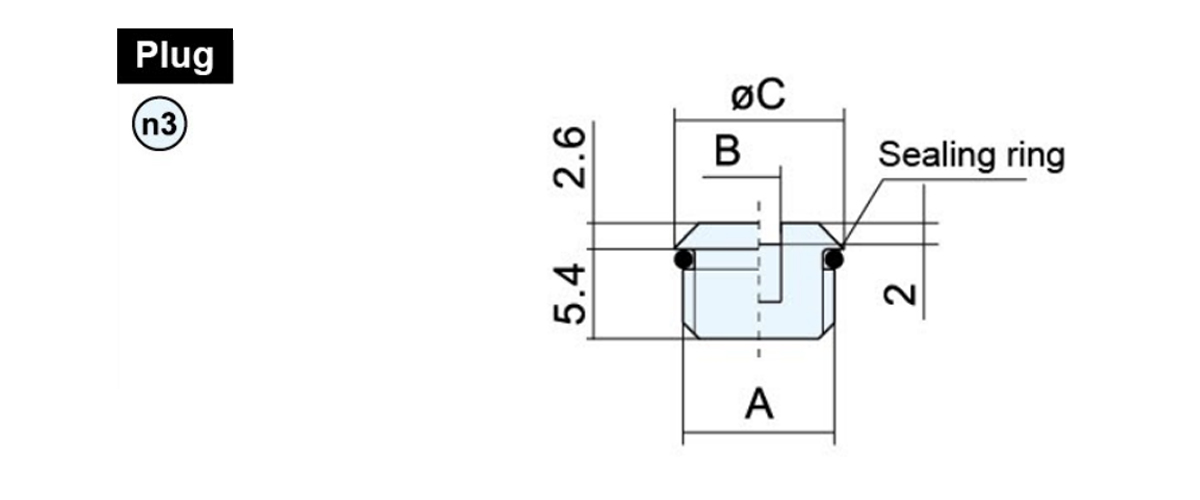

    D-01B G1/8 1.8 10.8 0.6
    D-02B G1/4 1.6 13.9 1.1

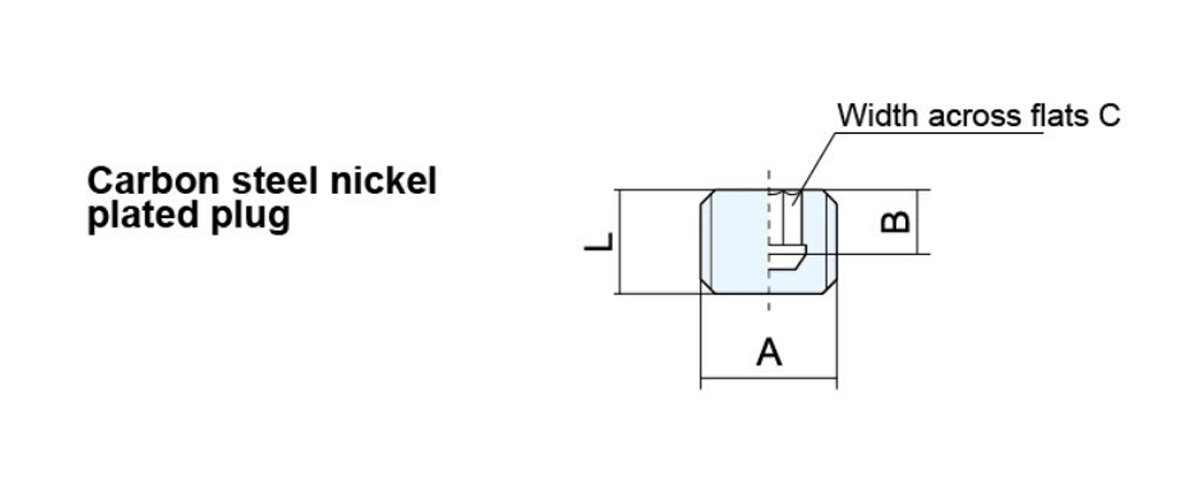

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A B C L Ağırlık(g)
    D-01 G1/8 4 5 8 3
    D-02 G1/4 5 6 8.4 6
    D-03 G3/8 7 8 11.4 13.5
    D-04 G1/2 7.2 10 13.9 26

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A Ağırlık(g) Geçerli ped

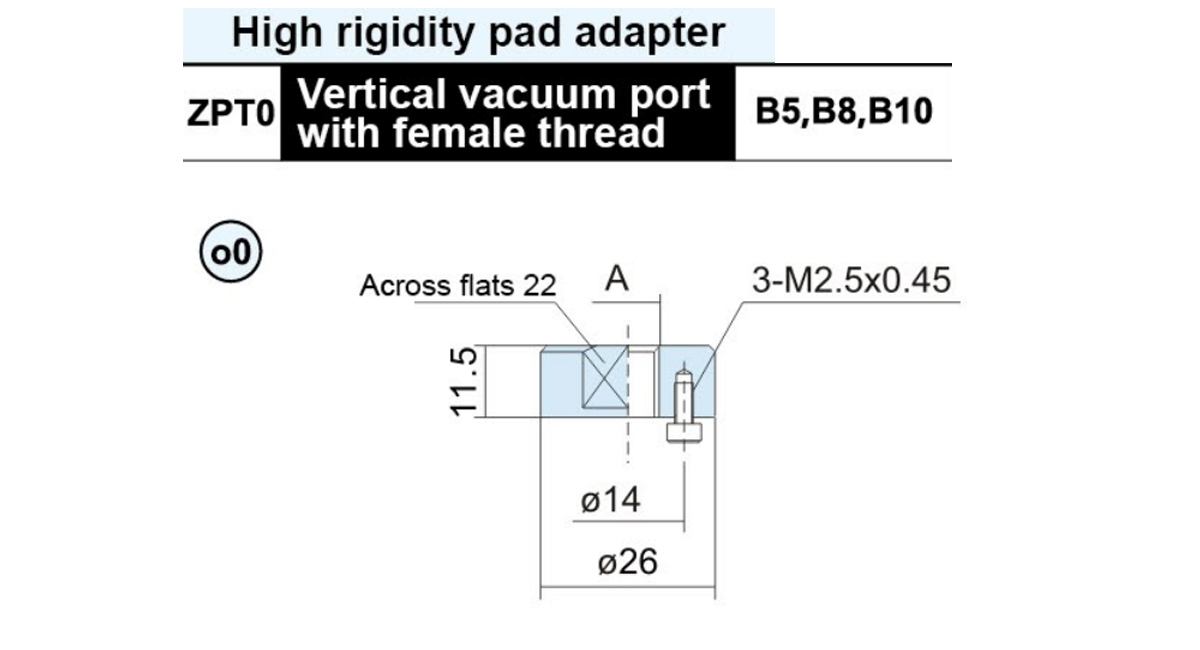

    ZPT0-B5 M5 × 0,8 15.6 H1 H2
    ZPT0-B8 M8×1,25 14.8
    ZPT0-B10 M10×1,5 13.8

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii L Ağırlık (g) Geçerli ped

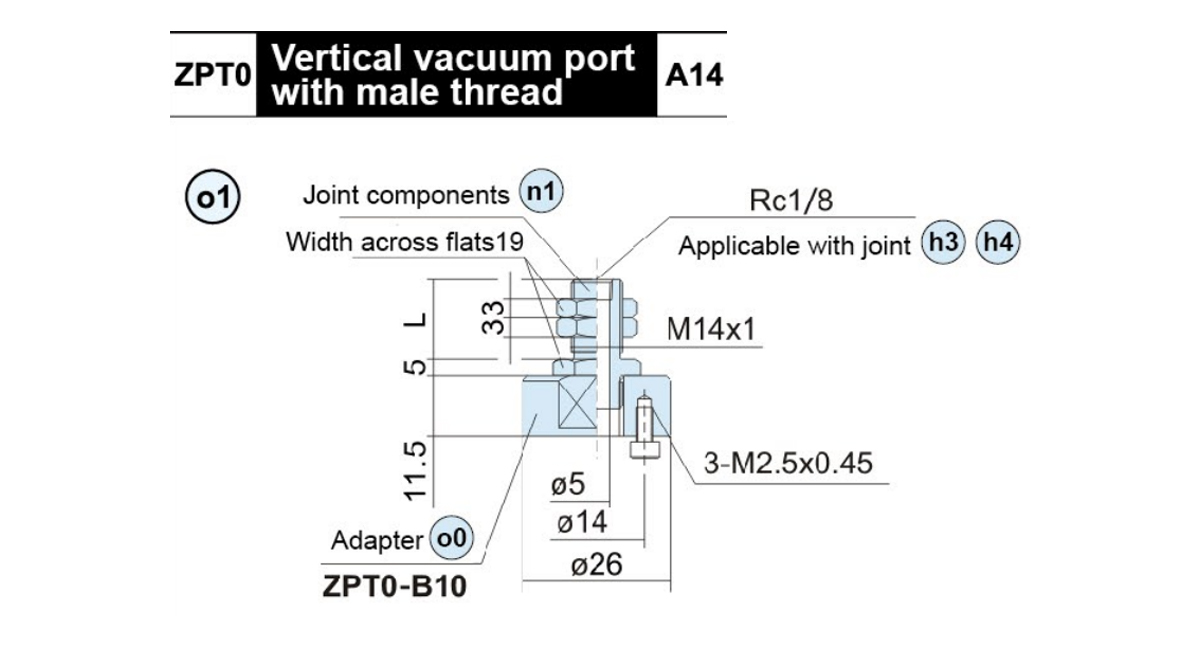

    ZPT0-A14 25 61.3 H1 H2
    ZPT0-A14-3 40 74.5

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A Ortak
    bileşenler n2     		Ağırlık
    (g)     		Uygulanabilir
    ped

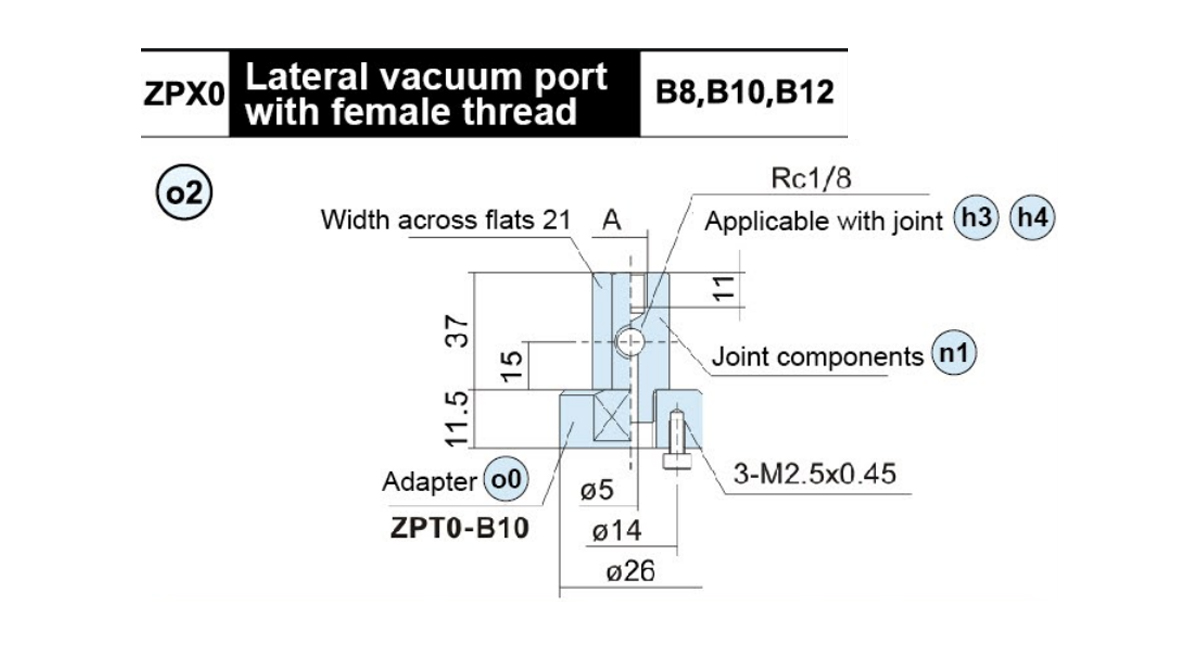

    ZPX0-B01-B8 M8×1,25 ZPX1H-B8 124.3 H1 H2
    ZPX0-B01-B10 M10×1,5 ZPX1H-B10 120.1
    ZPX0-B01-B12 M12×1,75 ZPX1H-B12 120.3

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A E L bileşenlersh1 Ağırlık
    (g)     		Uygulanabilir
    ped

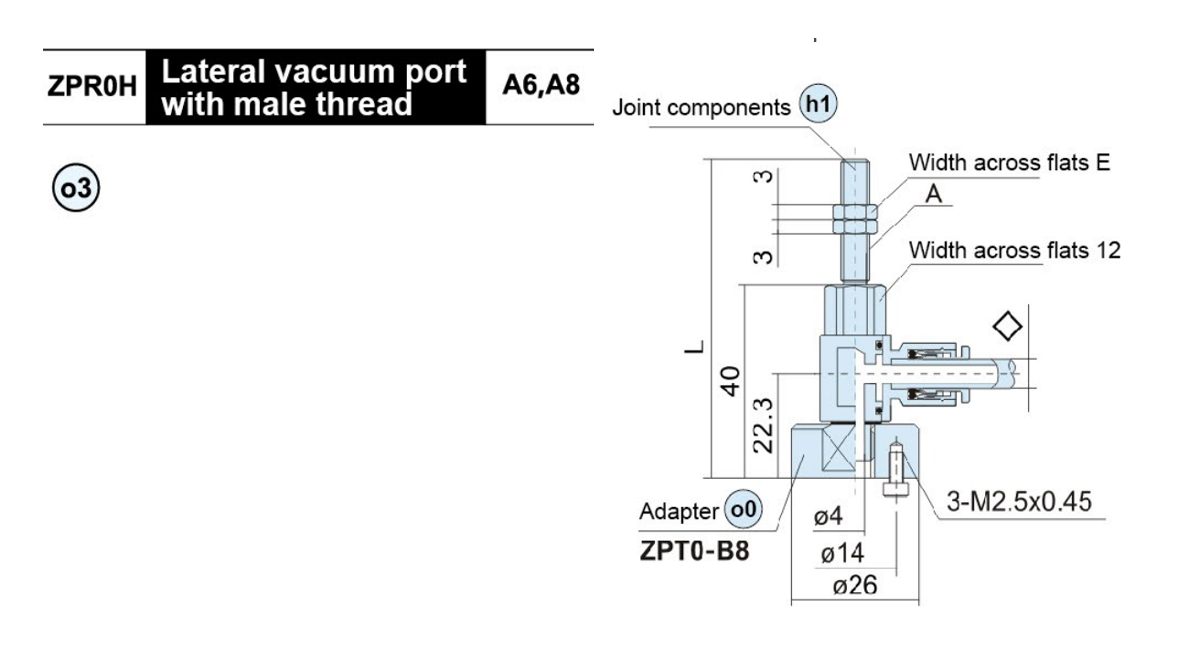

    ZPROH-◇-A6 M6 × 1,0 8 66 ZPRL-◇-A6 47.5 H1 H2
    ZPROH-◇-A8 M8 × 1,0 12 56 ZPRL-◇-A8 49.8
    ◇ Vakum bağlantı noktası bağlantısı:04,06,08

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A D bileşenlersh2 Ağırlık
    (g)     		Uygulanabilir
    ped

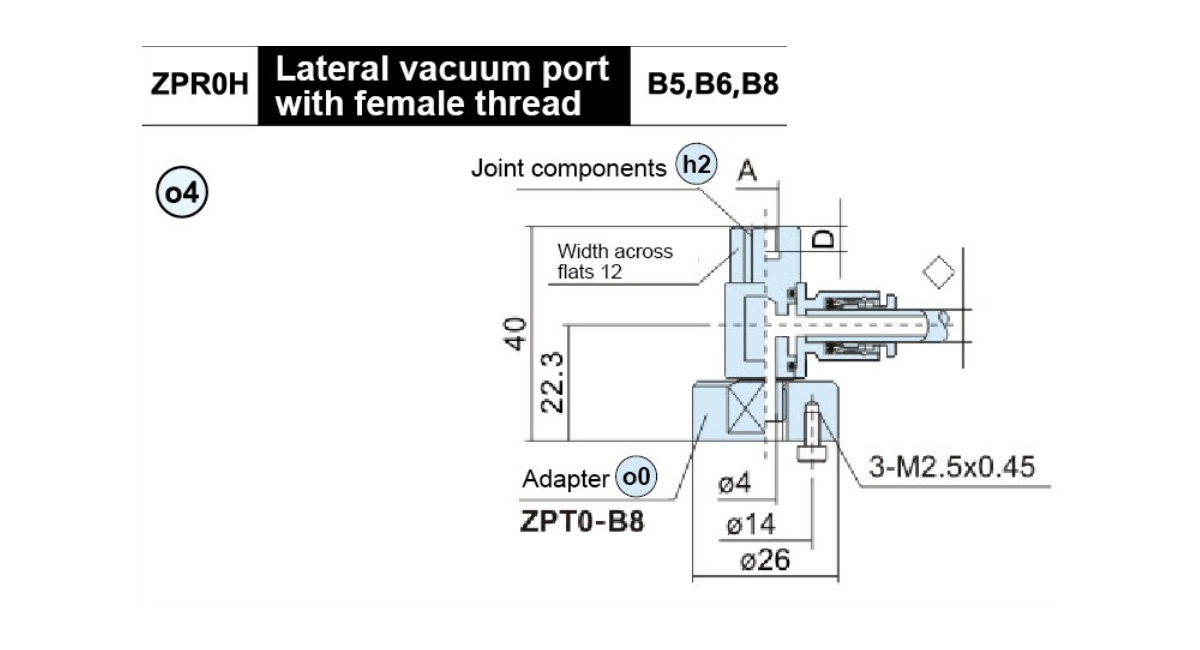

    ZPR0H-◇-B5 M5 × 0,8 5 ZPRL-◇-B5 40.1 H1 H2
    ZPR0H-◇-B6 M6 × 1,0 6 ZPRL-◇-B6 39.8
    ZPR0H-◇-B8 M8×1,25 8 ZPRL-◇-B8 38.2
    ◇Vakum bağlantı noktası bağlantısı:04,06,08

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A Ağırlık (g) Geçerli ped

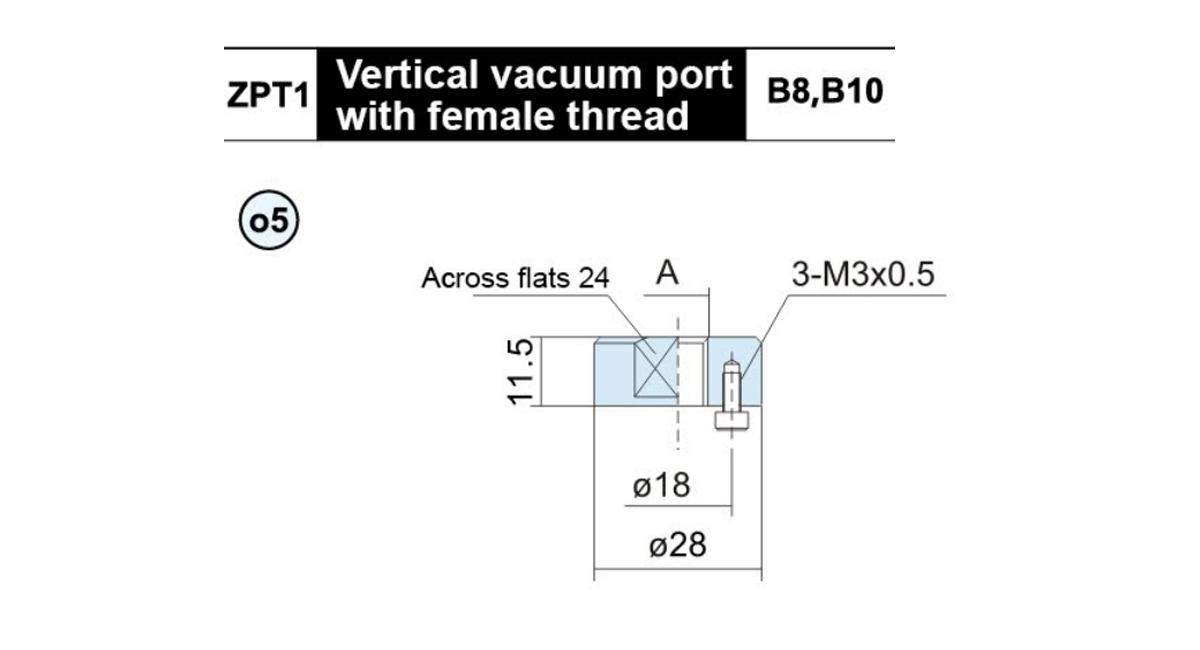

    ZPT1-B8 M8×1,25 18.4 I1 I2
    ZPT1-B10 M10×1,5 17.6

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A Ağırlık(g) Geçerli ped

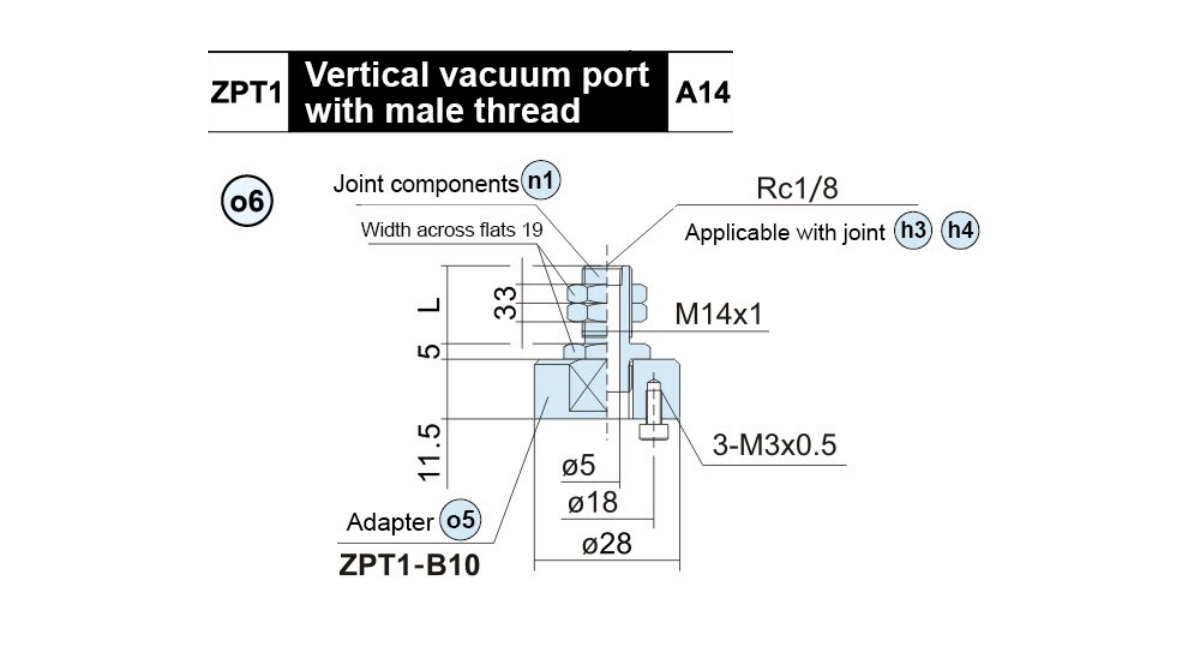

    ZPT1-A14 25 64.1 I1 I2
    ZPT1-A14-3 40 77.3

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A Ortak
    bileşenler n2     		Ağırlık
    (g)     		Uygulanabilir
    ped

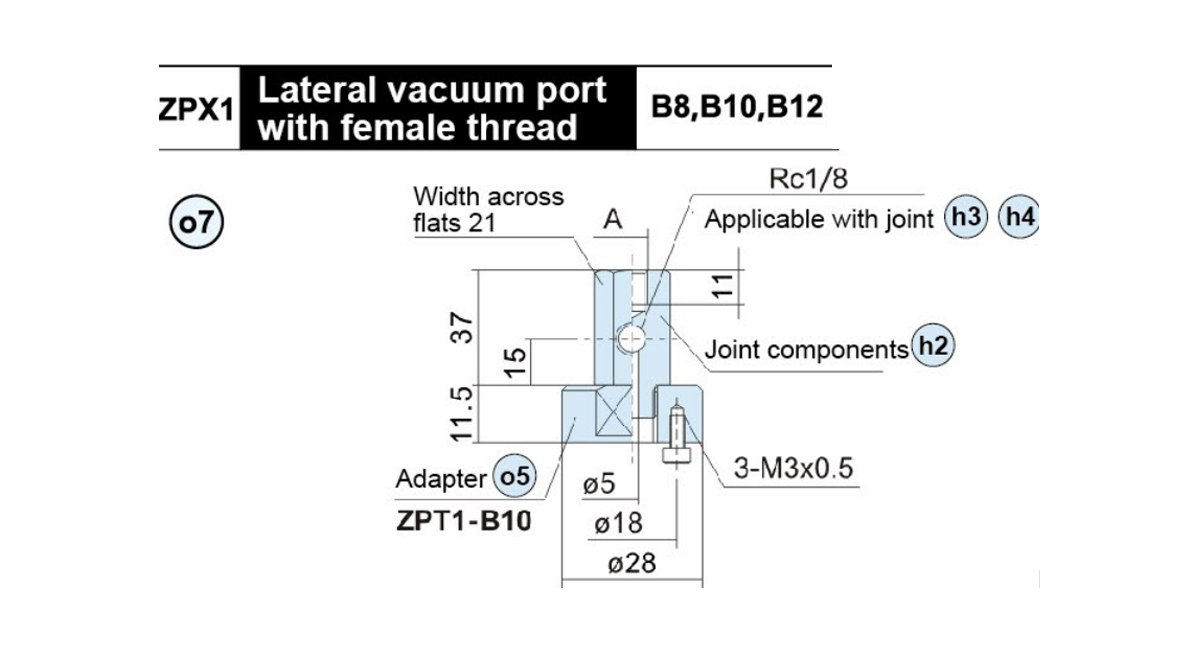

    ZPX1-B01-B8 M8×1,25 ZPX1H-B8 128.1 I1 I2
    ZPX1-B01-B10 M10×1,5 ZPX1H-B10 123.9
    ZPX1-B01-B12 M12×1,75 ZPX1H-B12 124.1

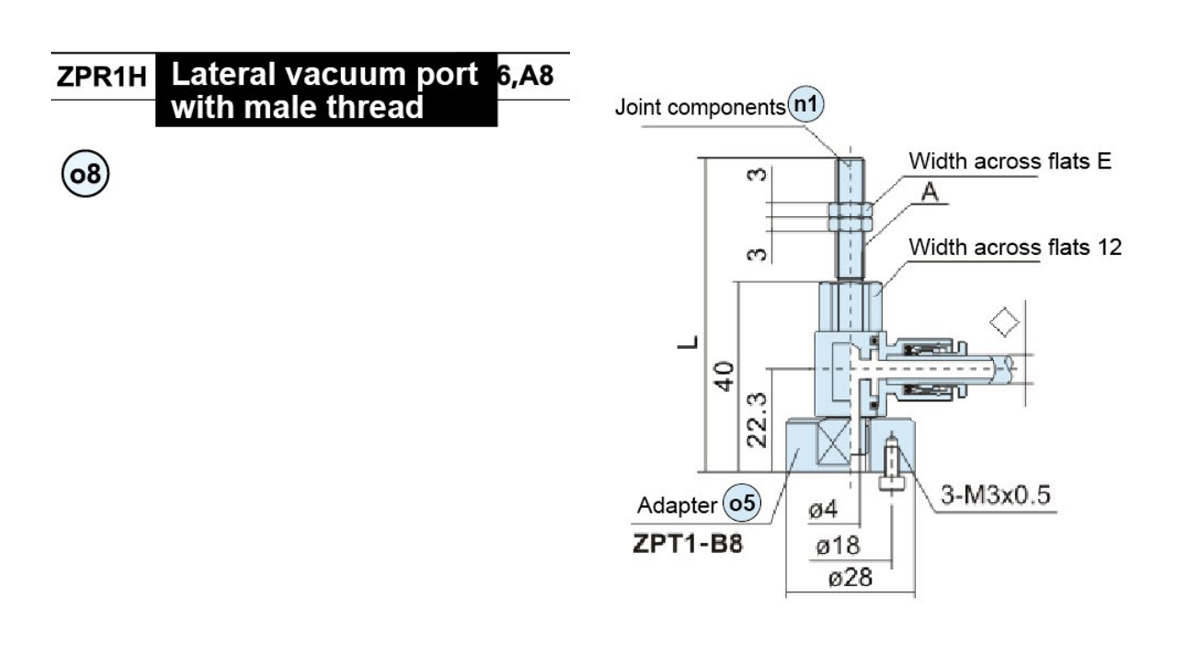

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A E L Ortak
    bileşenlerh1     		Ağırlık
    (g)     		Uygulanabilir
    ped
    ZPR1H-◇-A6 M6 × 1,0 8 66 ZPRL-◇-A6 51.1 I1 I2
    ZPR1H-◇-A8 M8 × 1,0 12 56 ZPRL-◇-A8 53.4
    ◇Vakum bağlantı noktası bağlantısı:04,06,08

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A D Ortak
    bileşenler  (h2     		Ağırlık
    (g)     		Uygulanabilir
    ped

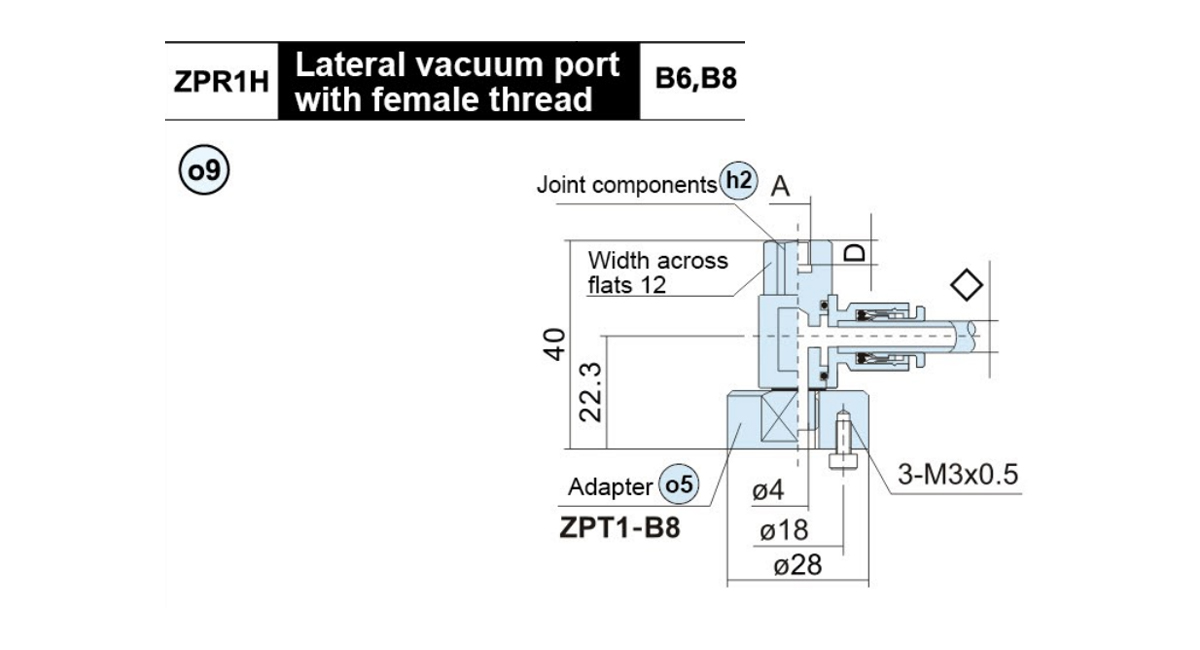

    ZPR1H-◇-B6 M6 × 1,0 6 ZPRL-◇-B6 43.4 I1 I2
    ZPR1H-◇-B8 M8×1,25 8 ZPRL-◇-B8 41.8
    ◇Vakum bağlantı noktası bağlantısı:04,06,08

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A Ağırlık (g) Geçerli ped

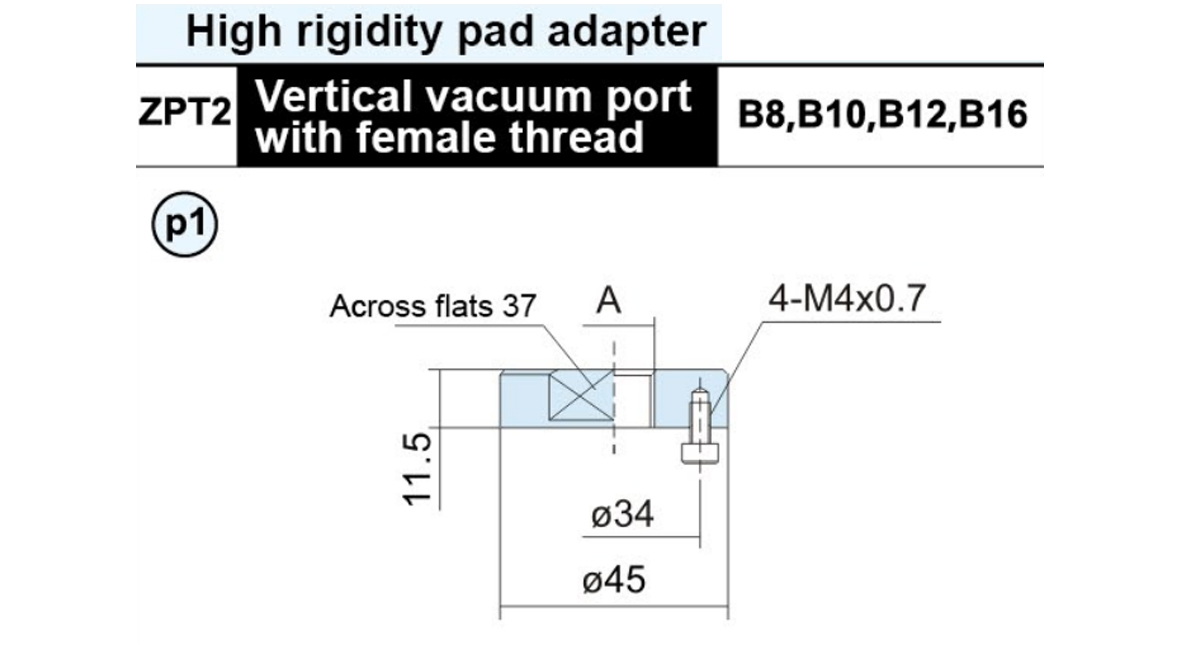

    ZPT2-B8 M8×1,25 50.6 J1 J2
    ZPT2-B10 M10×1,5 47.8
    ZPT2-B12 M12×1,75 46.2
    ZPT2-B16 M16×1,5 42.5

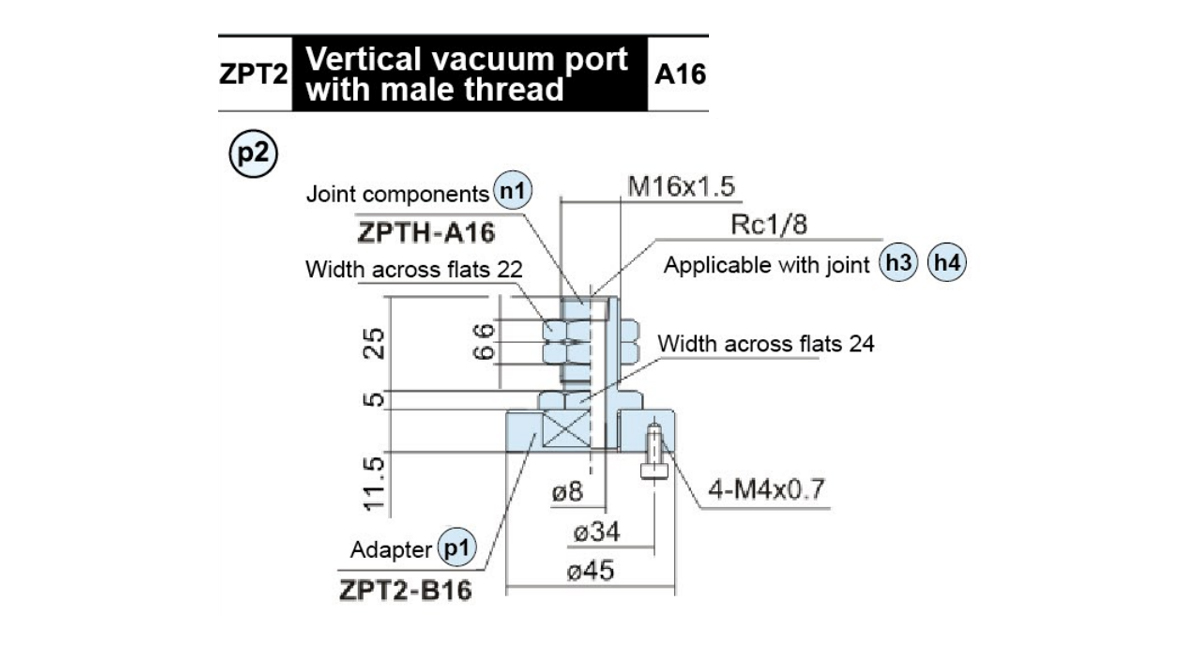

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii Ağırlık(g) Geçerli ped
    ZPT2-A16 113 J1 J2

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A Ortak
    bileşenlern2     		Ağırlık
    (g)     		Uygulanabilir
    ped
    ZPX2-B01-B8 M8×1,25 ZPX1H-B8 158.3 J1 J2
    ZPX2-B01-B10 M10×1,5 ZPX1H-B10 154.1
    ZPX2-B01-B12 M12×1,75 ZPX1H-B12 154.3

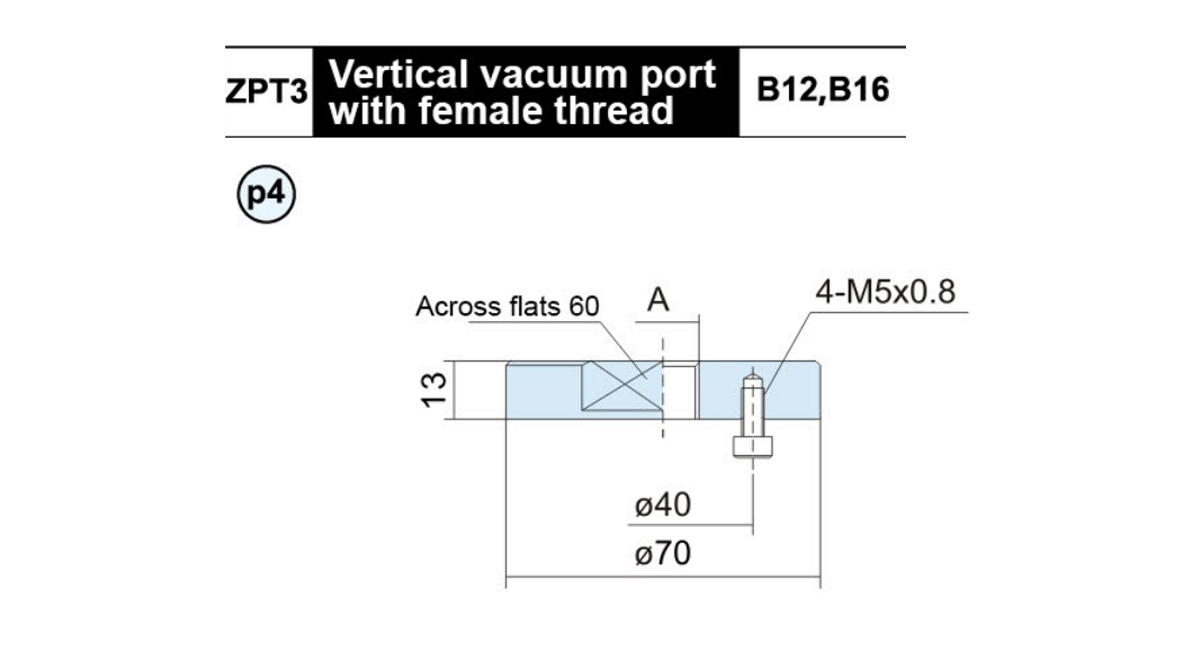

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A Ağırlık (g) Geçerli ped
    ZPT3-B12 M12×1,75 134 K1 K2
    ZPT3-B16 M16×1,5 130.7

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii Ağırlık(g) Geçerli ped

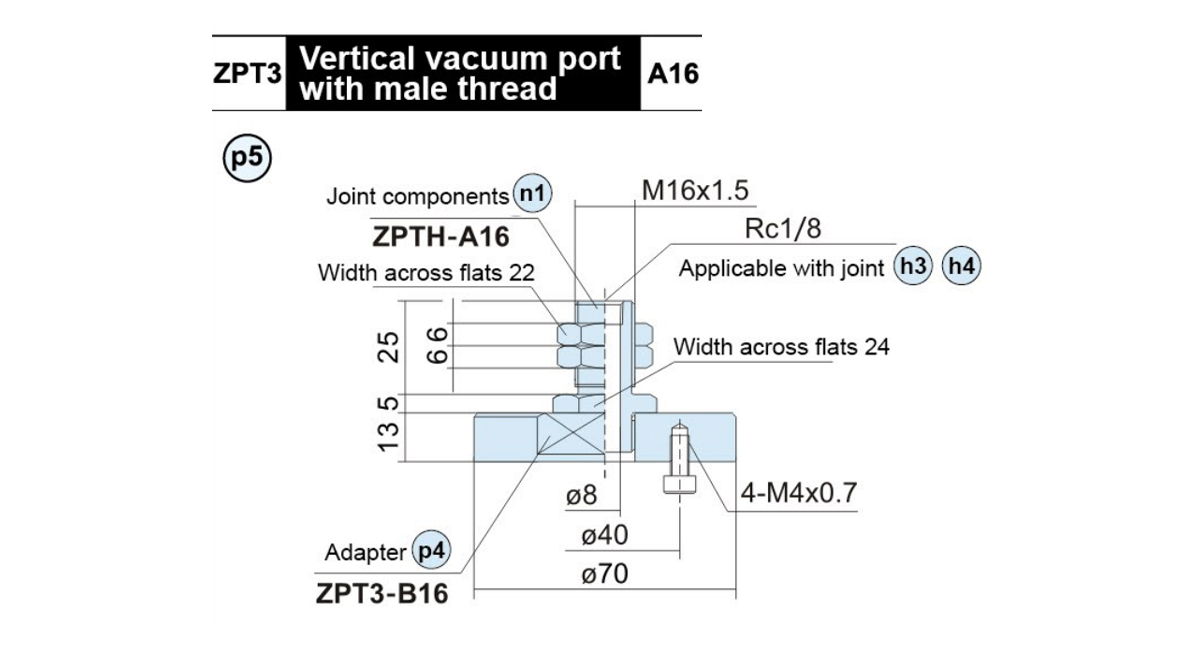

    ZPT3-A16 201.2 K1 K2

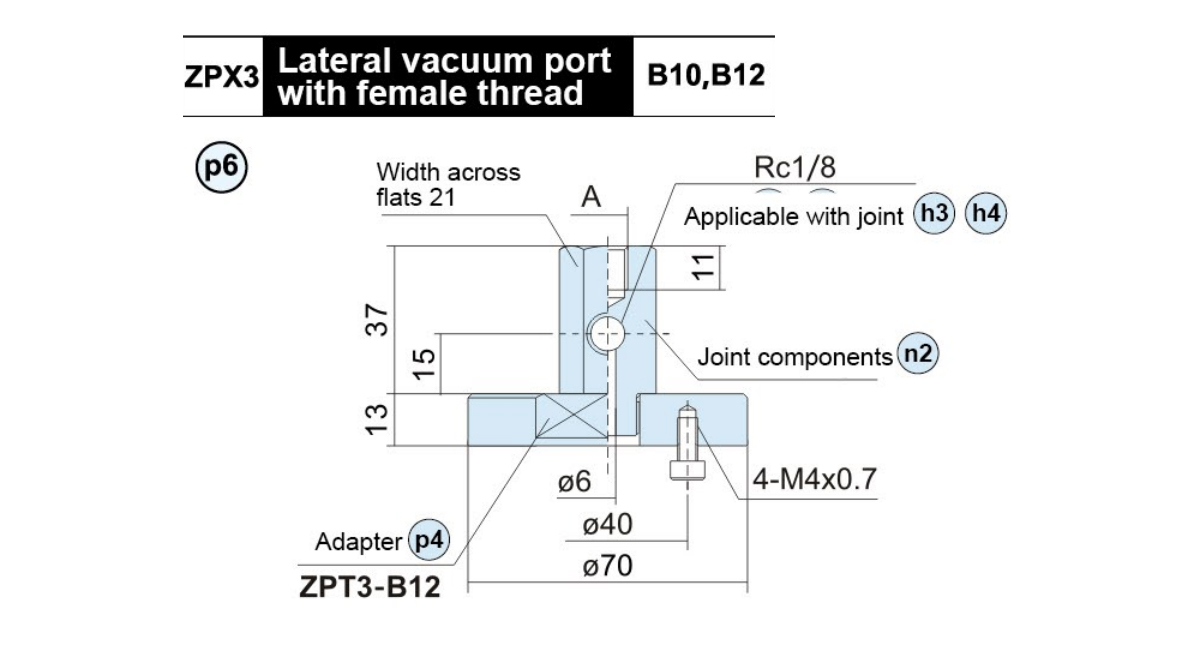

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A Ortak
    bileşenler  n2     		Ağırlık
    (g)     		Uygulanabilir
    ped

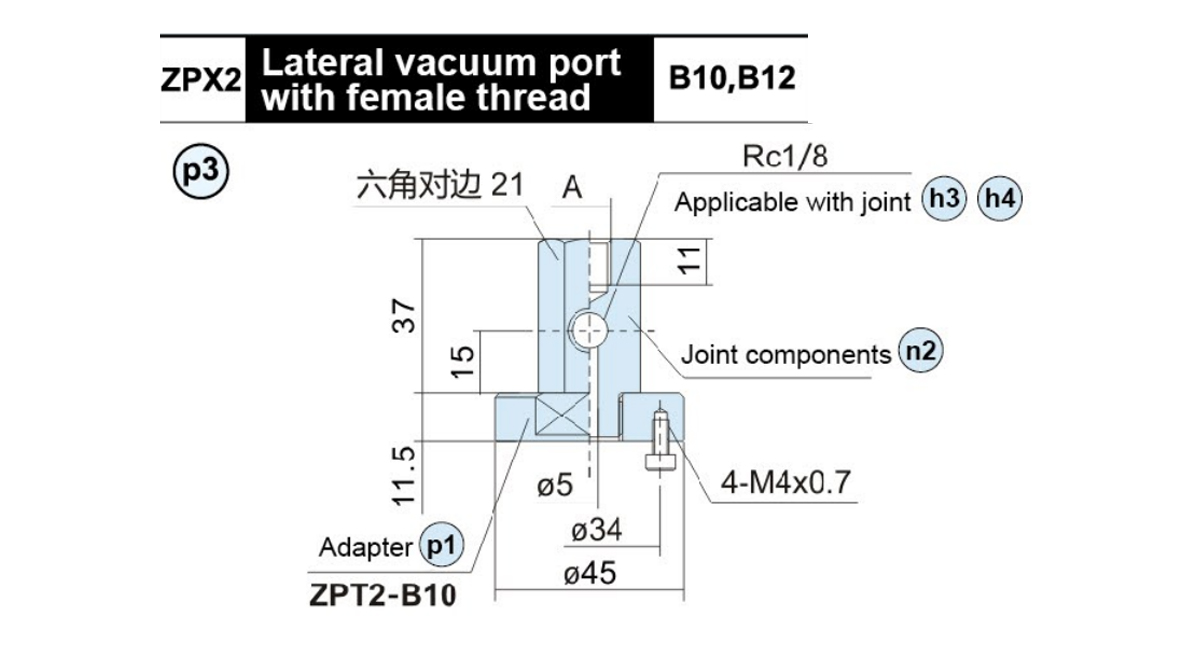

    ZPX3-B01-B10 M10×1,5 ZPX2H-B10 319 K1 K2
    ZPX3-B01-B12 M12×1,75 ZPX2H-B12 316.5

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A Ağırlık (g) Geçerli ped

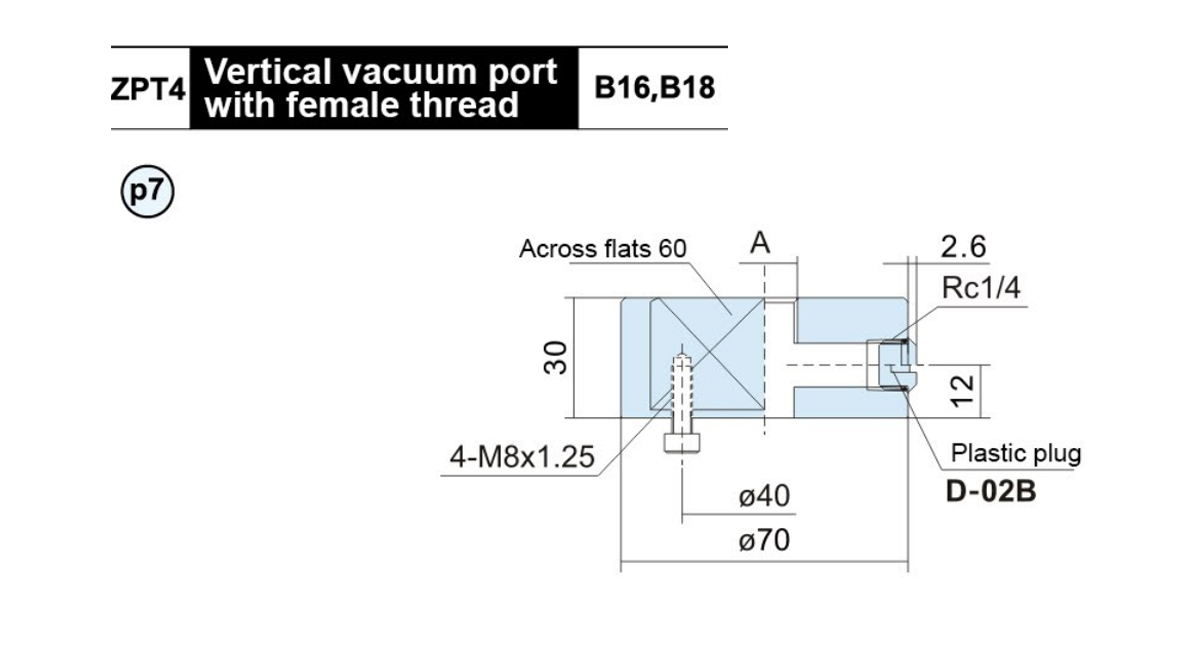

    ZPT4-B16 M16×1,5 314 M1 M2
    ZPT4-B18 M18×1,5 311

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii Ağırlık(g) Geçerli ped

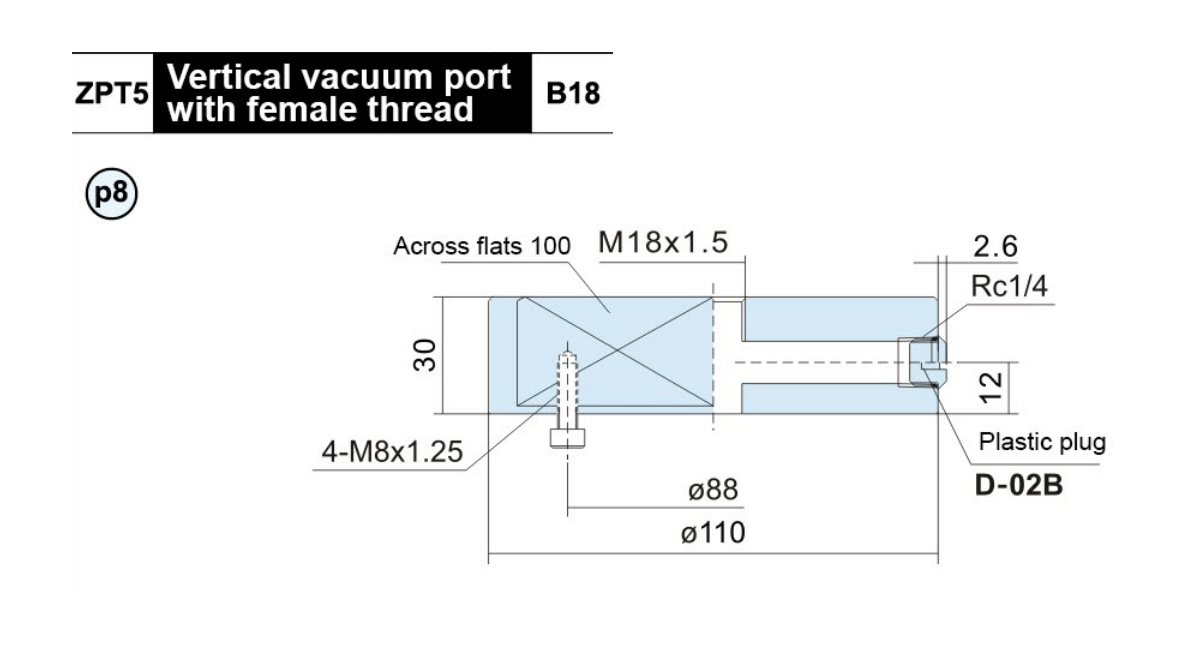

    ZPT5-B18 786 N1

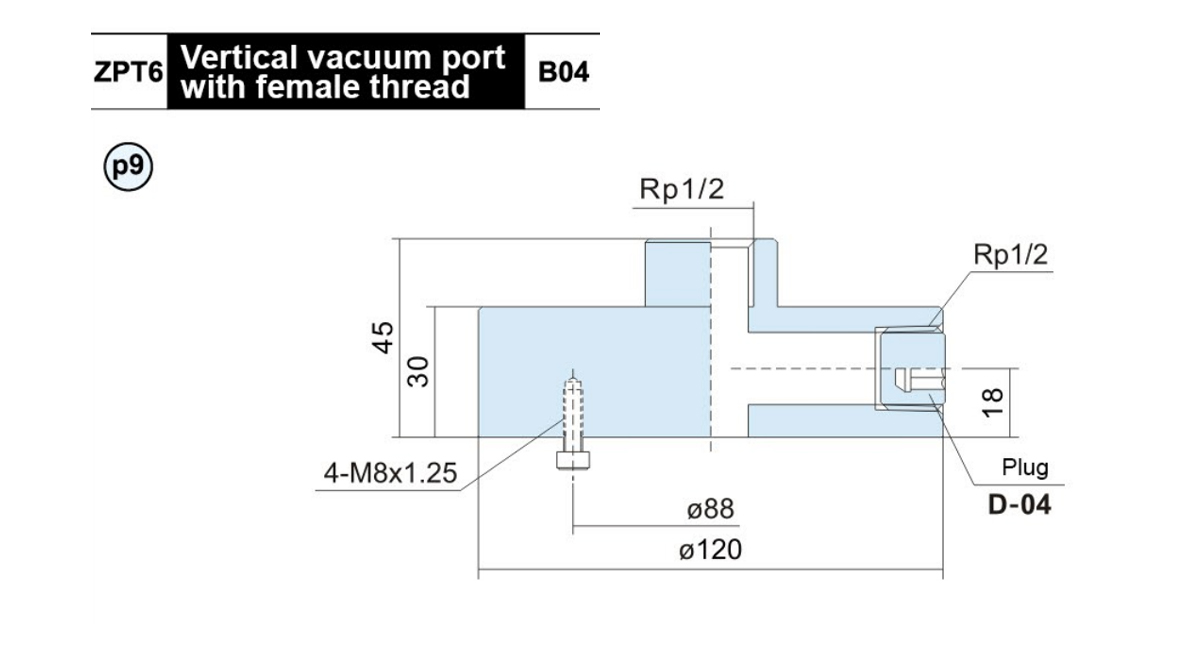

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii Ağırlık(g) Geçerli ped
    ZPT6-B04 954 O1

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A L ● Ağırlık(g)
    J JB

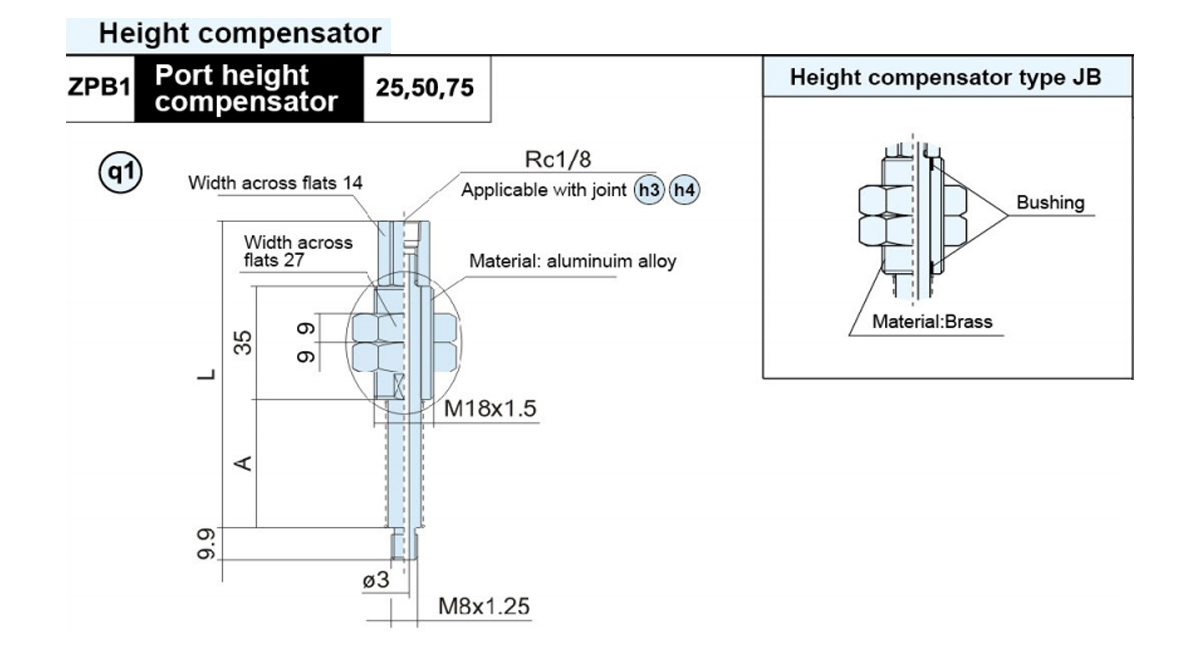

    ZPB1●25-B01-A18 40 95.5 139 167
    ZPB1●50-B01-A18 75 130.5 156 184
    ZPB1●75-B01-A18 111 166.5 175 203
    Yükseklik kompansatör tipi: Alüminyum alaşımı (J) Pirinç (JB)

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A L ● Ağırlık (g)
    J JB

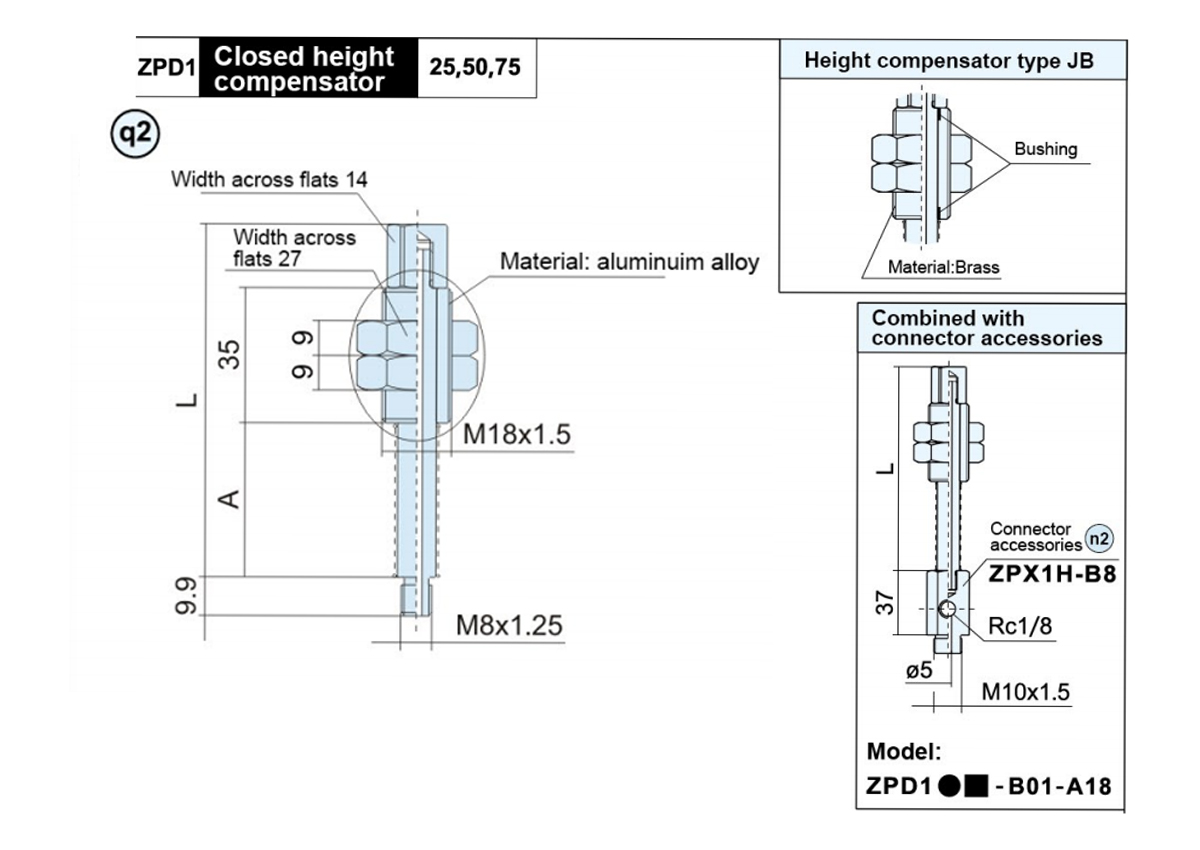

    ZPD1●25-A18 40 91 136 164
    ZPD1●50-A18 75 126 153 181
    ZPD1●75-A18 111 162 173 200

    ●Yükseklik kompansatör tipi:Alüminyum alaşımı(J)Pirinç(JB)
    ■ Tampon darbesi(mm):25,50,75

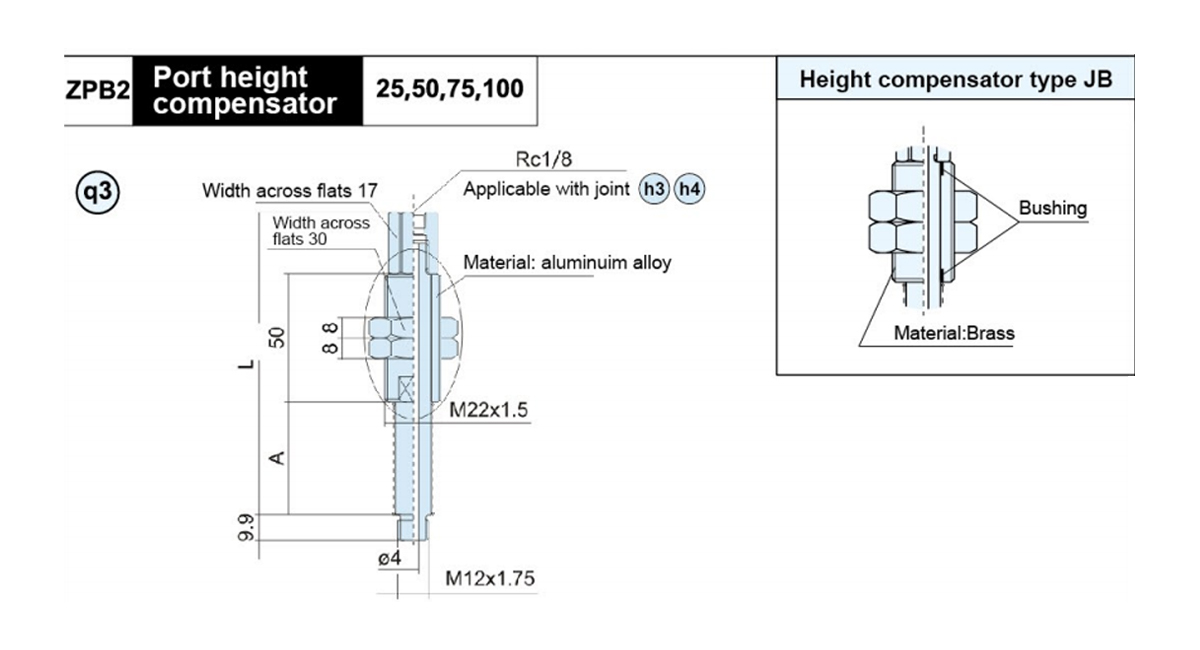

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A L ● Ağırlık(g)
    J JB
    ZPB2●25-B01-A22 44 118 230 279
    ZPB2●50-B01-A22 80 154 265 314
    ZPB2●75-B01-A22 120 194 309 358
    ZPB2●100-B01-A22 155 229 344 393
    ●Yükseklik kompansatör tipi:Alüminyum alaşımı(J)Pirinç(JB)

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A L ●Ağırlık(g)
    J JB

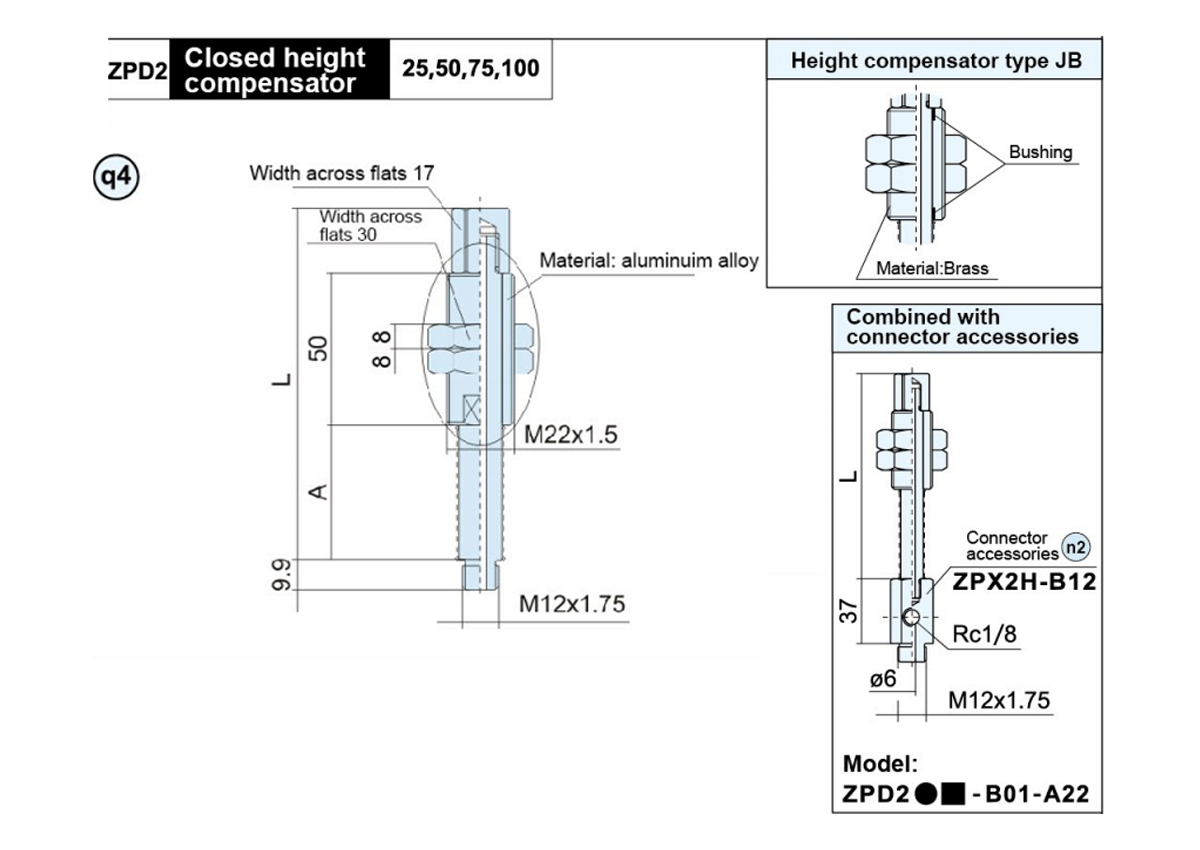

    ZPD2●25-A22 44 118 226 275
    ZPD2●50-A22 80 154 261 310
    ZPD2●75-A22 120 194 305 354
    ZPD2●100-A22 155 229 340 389
    ● Yükseklik dengeleyici tipi:Alüminyum alaşımı(J)Pirinç(JB)
    ■ Tampon stroku(mm):25,50,75,100

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii A L ● Ağırlık (g)

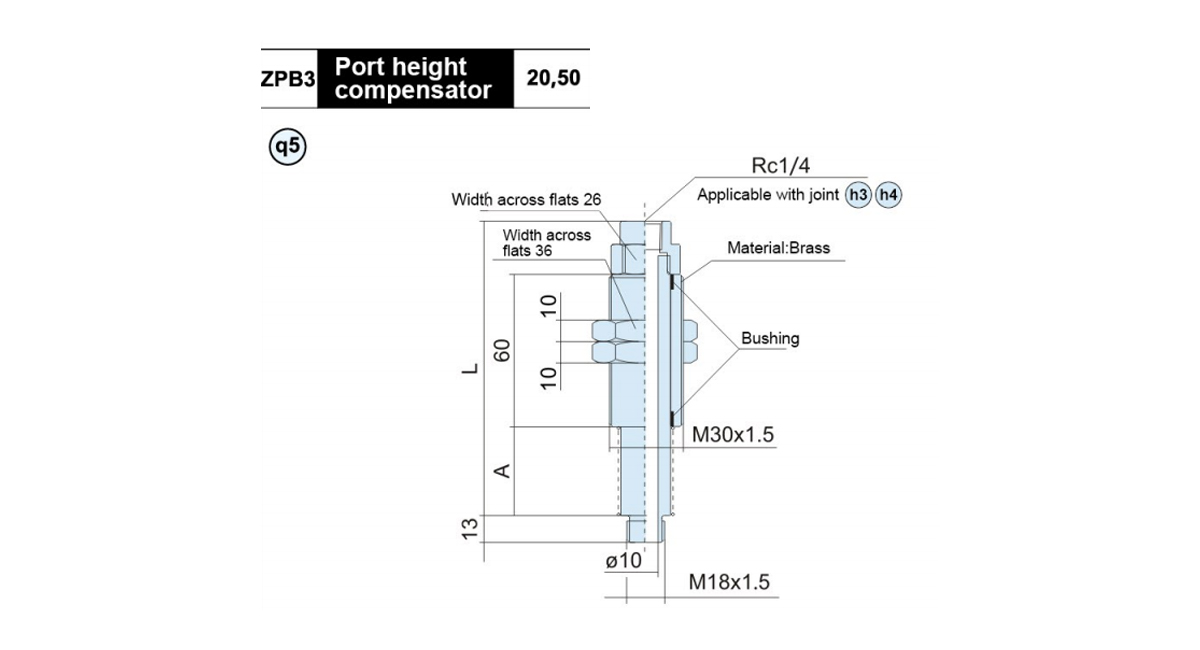

    ZPB3JF20-B02-A30 35 118 486
    ZPB3JF50-B02-A30 75 154 563
