ZP Serisi Küçük ve Kısa Vakum Vantuzu Tedarikçiler

Ana Sayfa / Ürünler / Vakum Bileşenleri / Vakum Vantuzu / ZP Serisi Küçük ve Kısa Vakum Vantuzu, Adaptörlü ve Tampon Braketli / ZP Serisi Küçük ve Kısa Vakum Vantuzu

ZP Serisi Küçük ve Kısa Vakum Vantuzu ZP Serisi Küçük ve Kısa Vakum Vantuzu ZP Serisi Küçük ve Kısa Vakum Vantuzu ZP Serisi Küçük ve Kısa Vakum Vantuzu
  • ZP Serisi Küçük ve Kısa Vakum Vantuzu
  • ZP Serisi Küçük ve Kısa Vakum Vantuzu
  • ZP Serisi Küçük ve Kısa Vakum Vantuzu
  • ZP Serisi Küçük ve Kısa Vakum Vantuzu

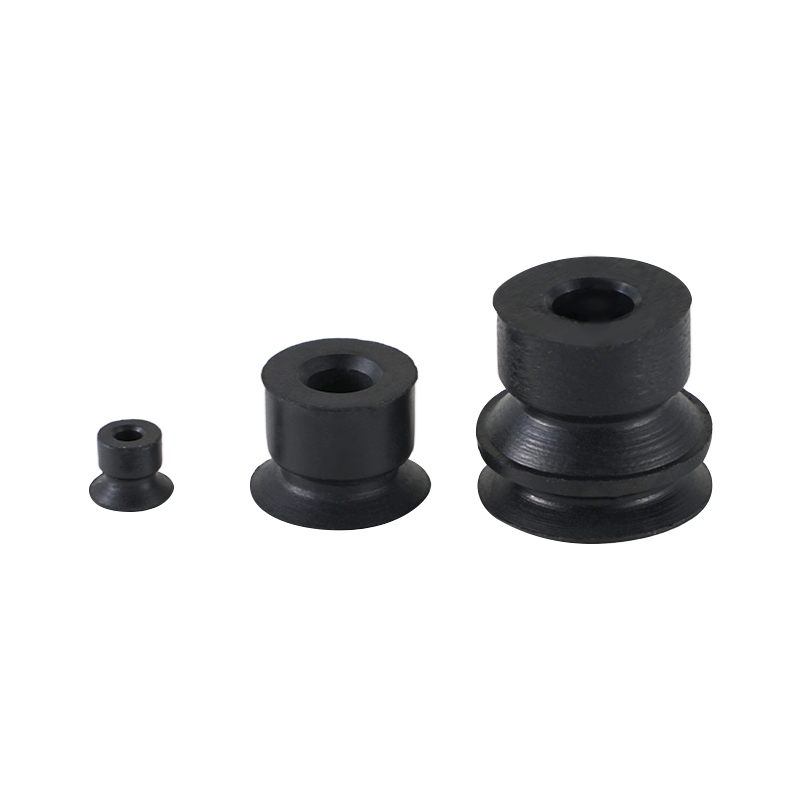

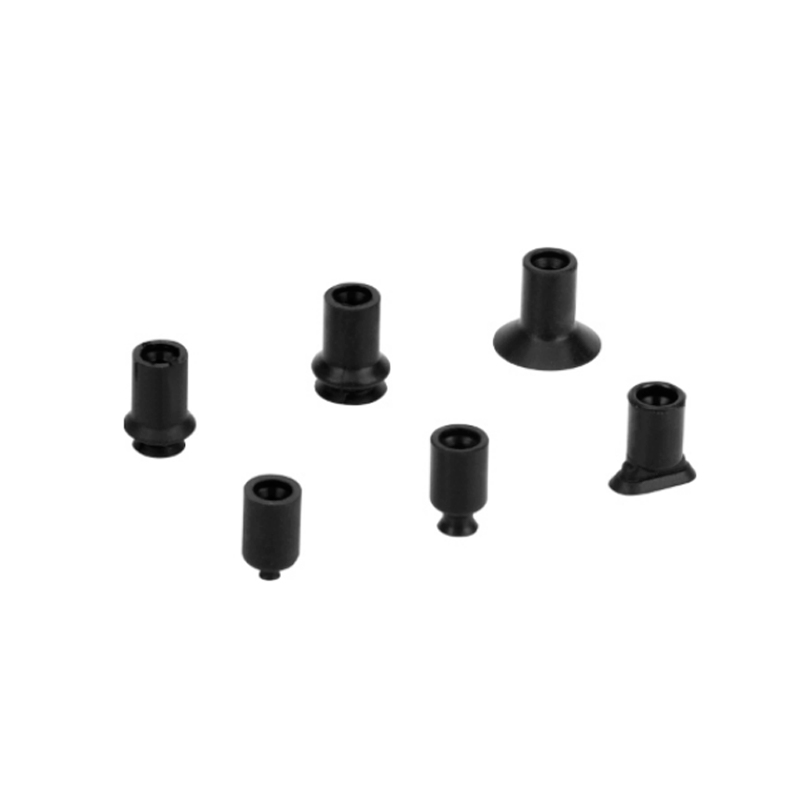

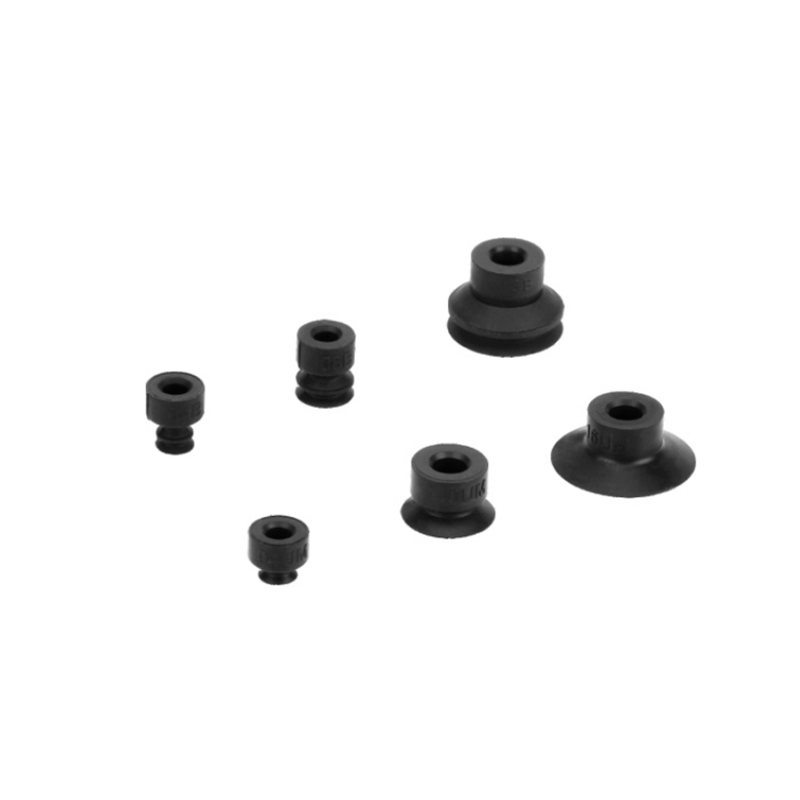

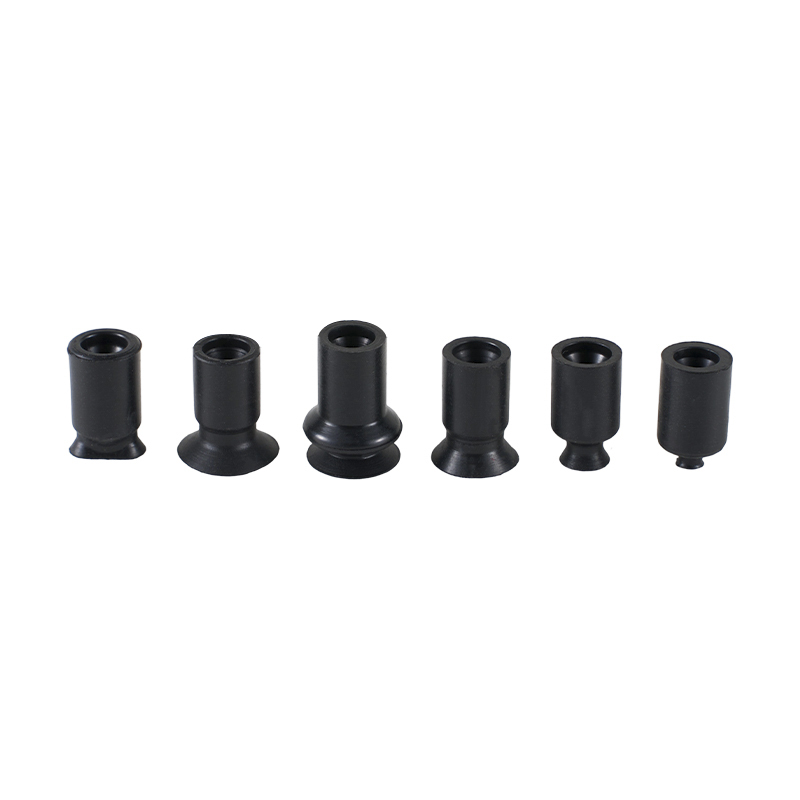

ZP Serisi Küçük ve Kısa Vakum Vantuzu, Adaptörlü ve Tampon Braketli

ZP Serisi Küçük ve Kısa Vakum Vantuzu

ZP Serisi Küçük ve Kısa Vakum Vantuz, alanın kısıtlı olduğu senaryolar için tasarlanmış yüksek performanslı bir emme elemanıdır. Kompakt yapısı, çeşitli tipleri ve evrensel uyarlanabilirliği ile hassas montaj ve küçük malzeme taşıma gibi endüstriyel alanlarda yaygın olarak kullanılmaktadır.

Ürün Özellikleri
1. Kompakt ve kısa tasarım: C-ZP serisi, kurulum alanından önemli ölçüde tasarruf sağlayan ve özellikle robot uç efektörlerinin veya küçük çalışma alanlarının vakum emme ihtiyaçları için uygun olan ultra kısa bir yapıya sahiptir.

2. Çeşitli tip seçimi: Şekil ve yapı: Yuvarlak ince (UT), nervürlü (CT), oval (U), düz (UA), yivli (UM) ve çok kademeli körükler (3 Kademeli Körükler) gibi çeşitli tasarımlar sunar.

3. Boyut kapsamı: Çap özellikleri, mikro bileşenlerden küçük ve orta boyutlu malzemelere kadar emme ihtiyaçlarını karşılamak için 02, 04, 06, 08, 10, 13, 16 mm vb.'yi kapsar.

4. Evrensel uyarlanabilirlik: Farklı çaplarda adaptörlerin evrensel kurulumunu destekler, aksesuar envanteri baskısını azaltır ve ekipman bakım ve yönetim maliyetlerini azaltır.

5. Malzeme uyarlanabilirliği: İki malzeme seçeneği mevcuttur: geleneksel endüstriyel ortamlara ve temizlik veya yüksek sıcaklık dayanımı gereksinimleri olan senaryolara uygun nitril kauçuk (NBR) ve silikon kauçuk.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：ZP Serisi Adaptörlü ve Tampon Braketli Küçük Vakum Vantuzu
SONRAKİ：Sonraki makale yok

  • ● 6 tip ince UT ve kaburgalı ince BT(10,13,16) eklendi
    ● 3 tip oval tipU (2*4,3.5*7,4*10) eklendi
    ● Adaptör boyutu için geçerlidir

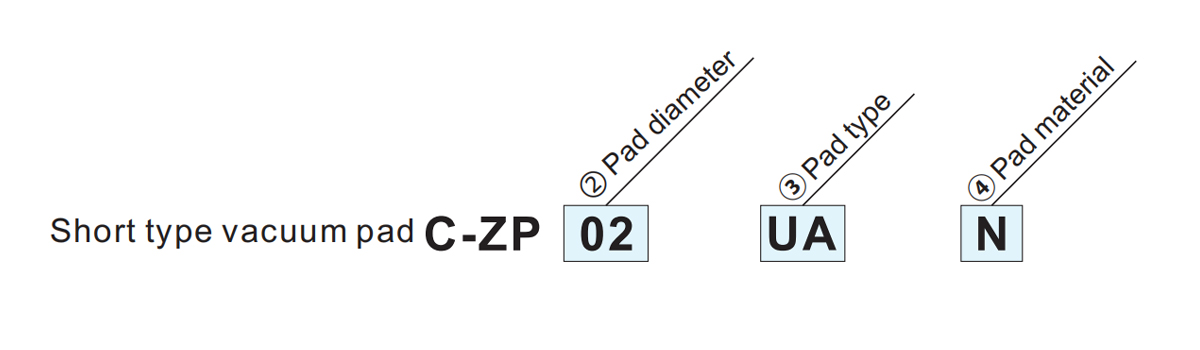

    Ped çapı

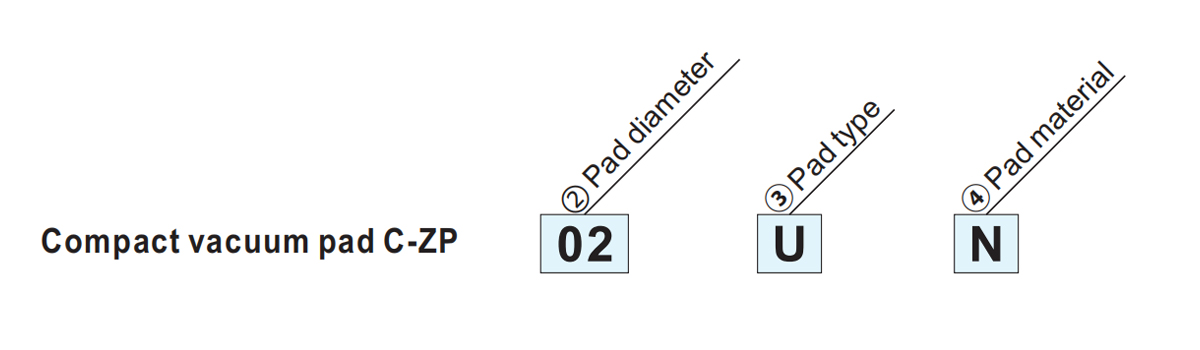

    ②Pad çapı/③Pad tipi☆ 02 04 06 08 10 13 16 2004 3507 4010 ④Malzeme*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3,5×7 4×10 N NBR
    Oval düz tip S Silikon kauçuk.
    A1 U Düz ● ● ● ● - - - ● ● ● *Bunun için sayfa 4'e bakınız.
    ped malzemesi
    UT İnce düz - - - - ● ● ● - - -
    CT İnce düz with ribs - - - - ● ● ● - - -
    A2 B Körükler - - ● ● - - - - - -
    A3 J 3 Kademeli Körükler - - ● - - - - - - -

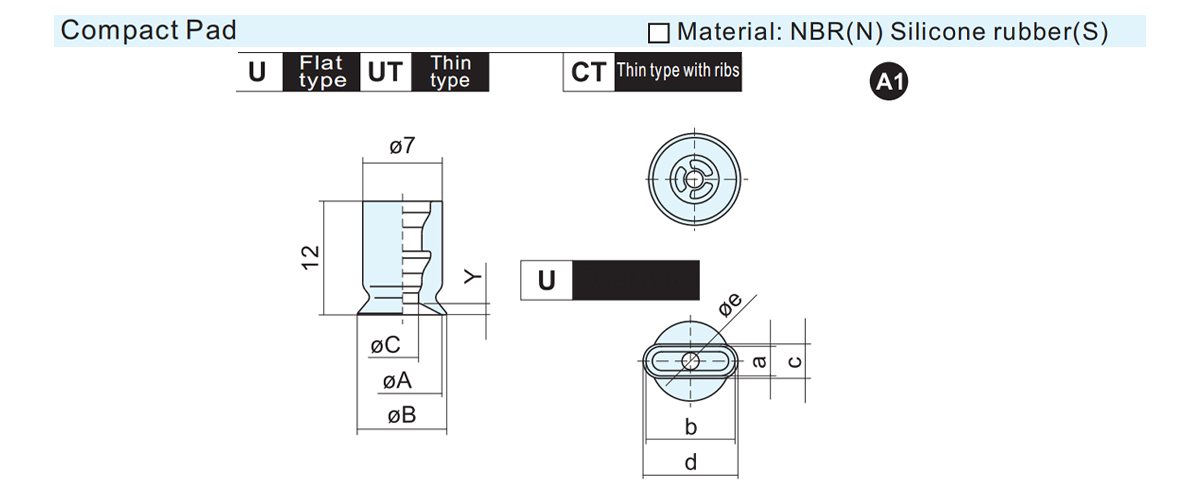

    Oval tip Modeliii a b C d Øe Y Ağırlık
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    Model ØA ØB ØC Y Ağırlık
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT 16 17 0.6

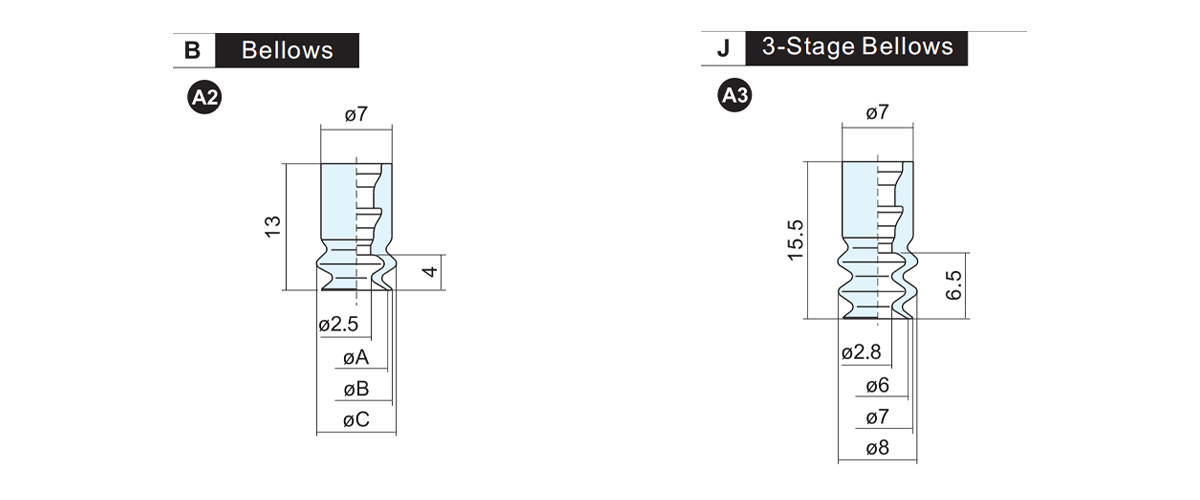

    Körükler 3 Kademeli Körükler
    Model ØA ØB ØC Ağırlık Model Ağırlık
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

    ②Pad çapı ○/
    ③Pad türü☆     		B1 C* D* ④)Malzeme*         □
    015 02 035 04 06 08 10 13 16 N NBR
    Ø1.5 Ø2 Ø3,5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S Silikon kauçuk
    Birleşik Arap Emirlikleri Düz type ● ● ● - - - - - - *Bunun için sayfa 4'e bakınız.
    ped malzemesi
    UM Kaburgalı büyüme tipi - - - ● ● ● ● ● ●
    Lisans Körükler - - - ● ● ● ● ● ●

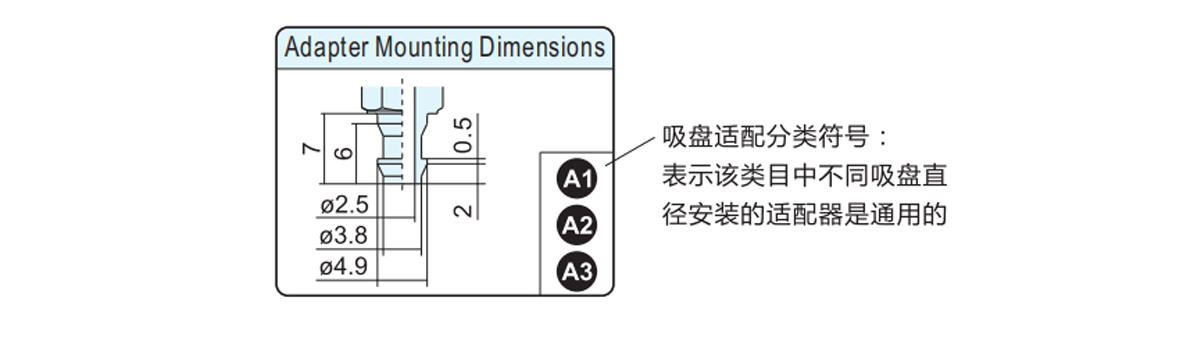

    *Baştaki aynı harfler adaptörün evrensel olduğunu gösterir.

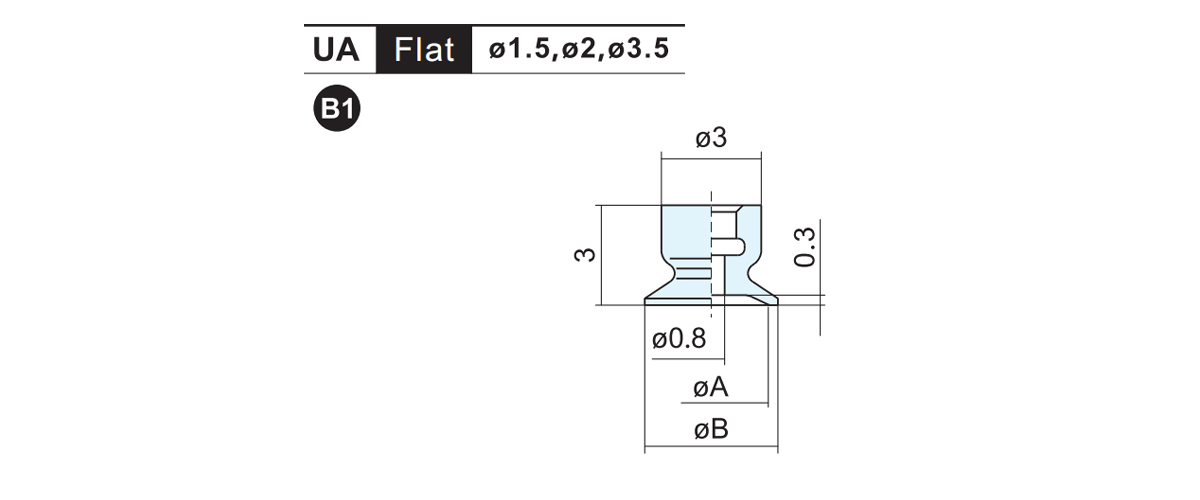

    ● 3 tip Düz tip UA(1.5,2,3.5) eklendi

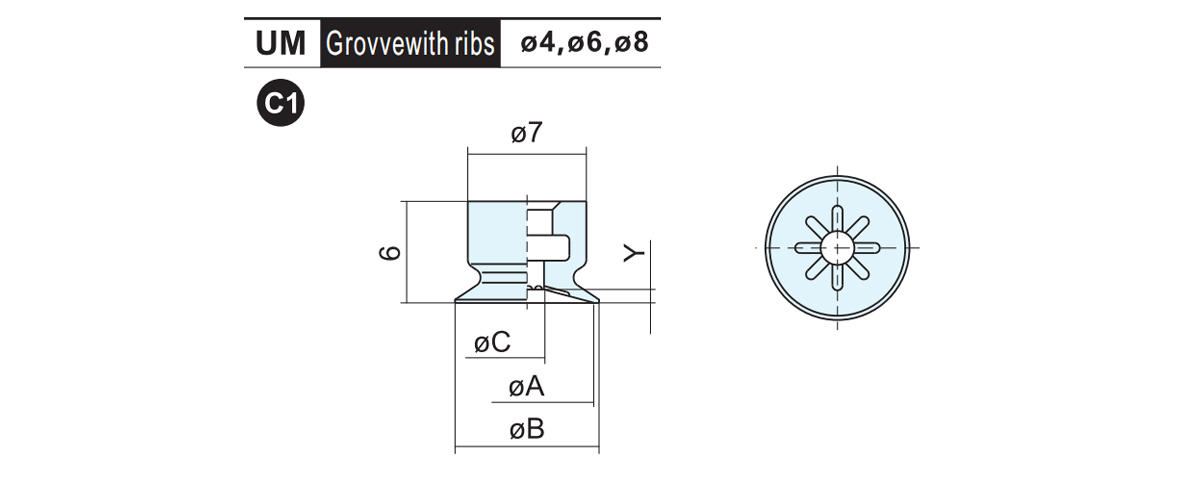

    ● UM(4016) nervürlü 6 tip Grovve tipi eklendi
    ● 6 tip Körük BA(4-16) eklendi

  • Parça no. ØA ØB Ağırlık
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

    Parça no. ØA ØB ØC Y Ağırlık
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

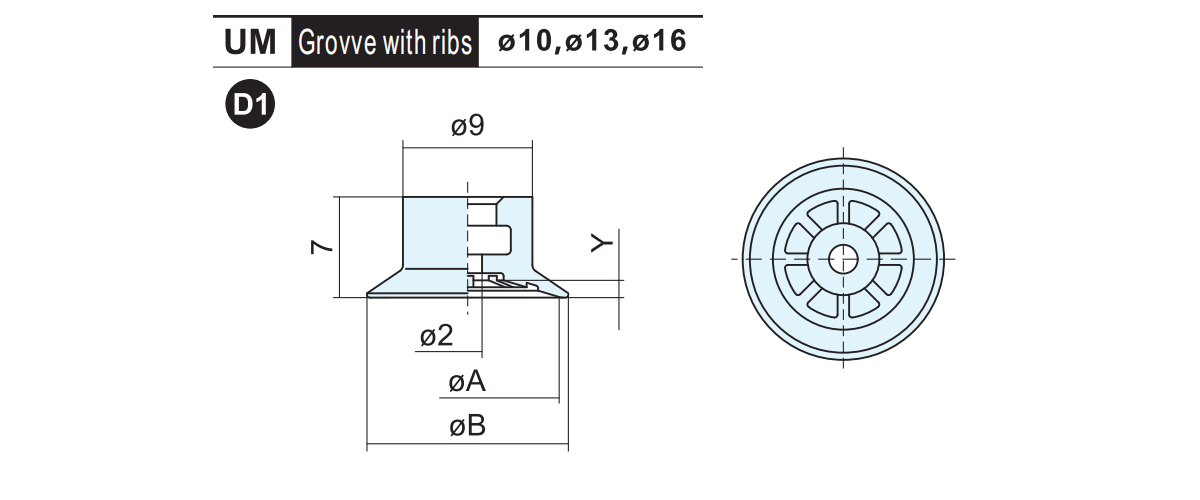

    Parça no. ØA ØB Y Ağırlık
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

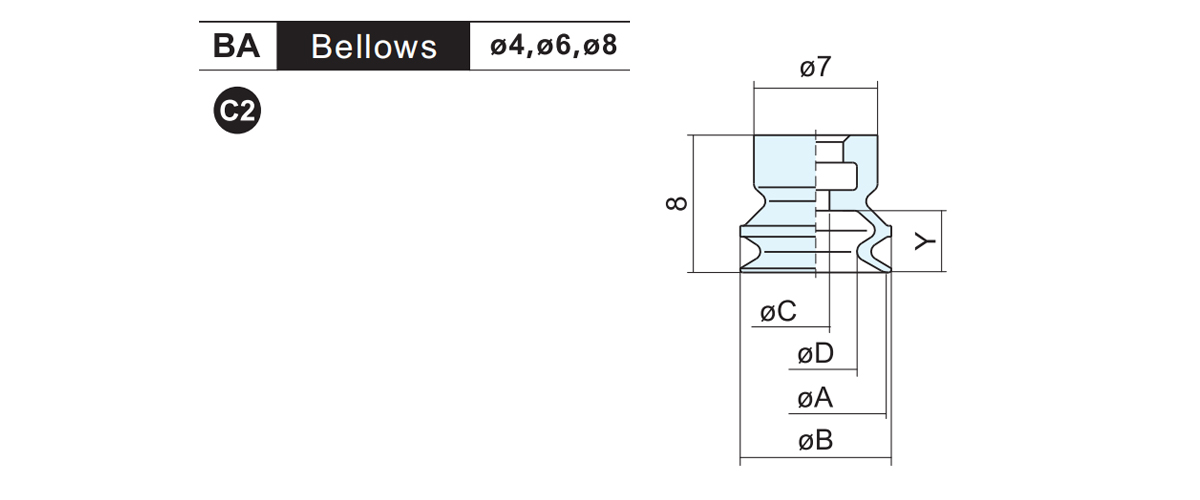

    Parça no. ØA ØB ØC ØD Y Ağırlık
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

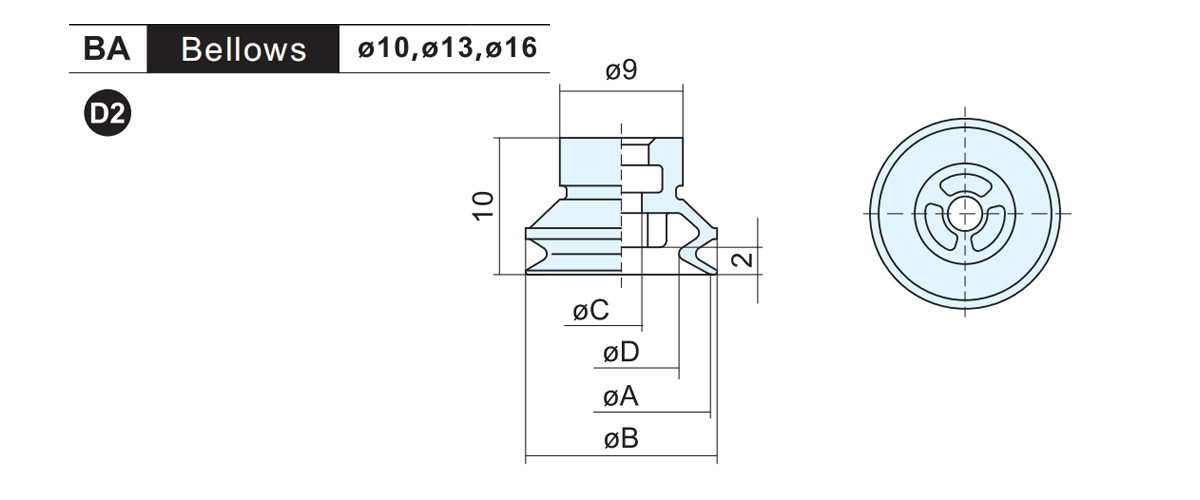

    Parça no. ØA ØB ØC ØD Ağırlık
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

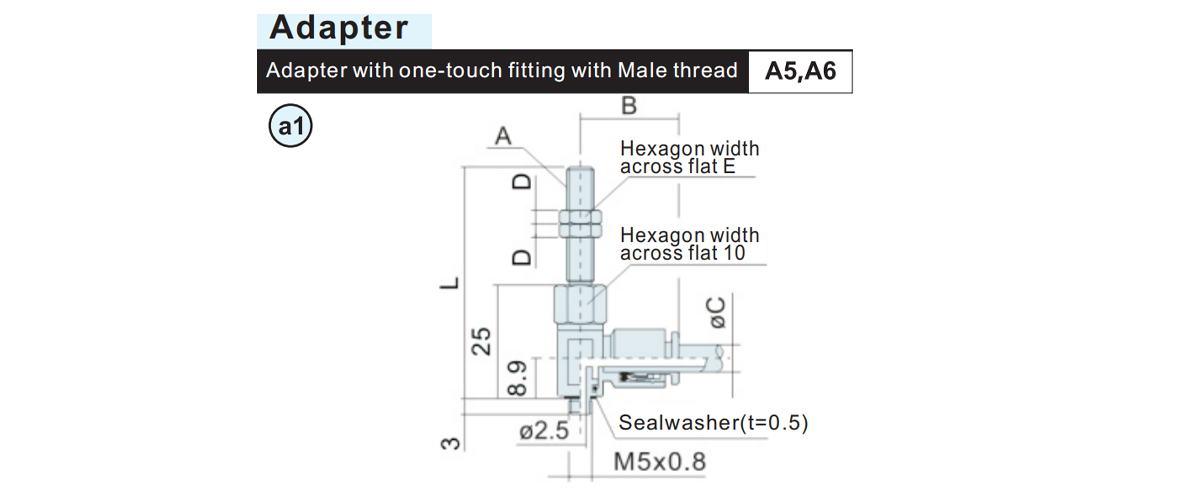

    Parça no. A B ØC D E L Ağırlık
    ZPRS-04-A5 M5 × 0,8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6 × 1,0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

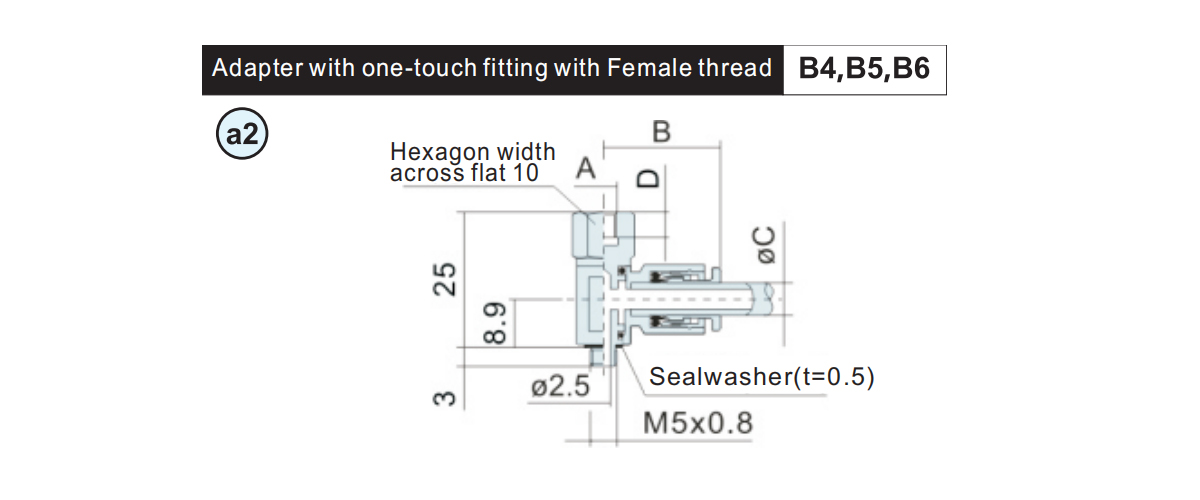

    Parça no. A B ØC D Ağırlık
    ZPRS-04-B4 M4 × 0,7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5 × 0,8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6 × 1,0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

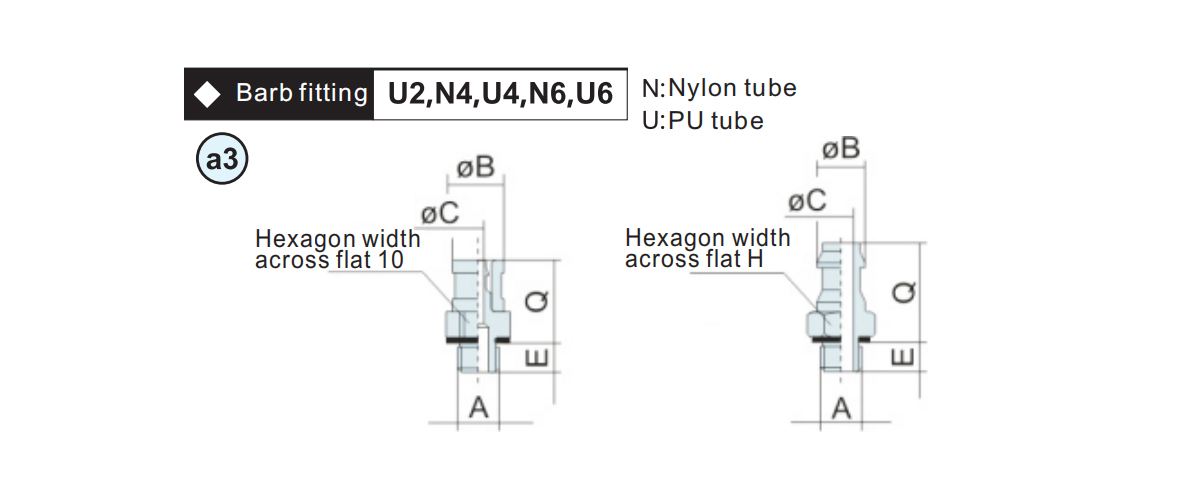

    Parça no. A ØB ØC E H Q Ağırlık
    M-3AU2 M3 × 0,5 4 0.9 2.5 4.5 6.5 0.7
    M-5AU2 M5 × 0,8 3 7 1.5
    M-3AU4 M3 × 0,5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5 × 0,8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    Parça no. ØD L Ağırlık
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

    ØD Parça no. A ØB E H Q Ağırlık
    3 KJH03-M3-B M3 × 0,5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5 × 0,8 2.5 3 2
    3.2 KJH23-M3-B M3 × 0,5 1.5 2.5 1.8
    KJH23-M5-B M5 × 0,8 2.5 3 1.6
    4 KJH04-M3-B M3 × 0,5 1.5 2.5 8 2
    KJH04-M5-B M5 × 0,8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

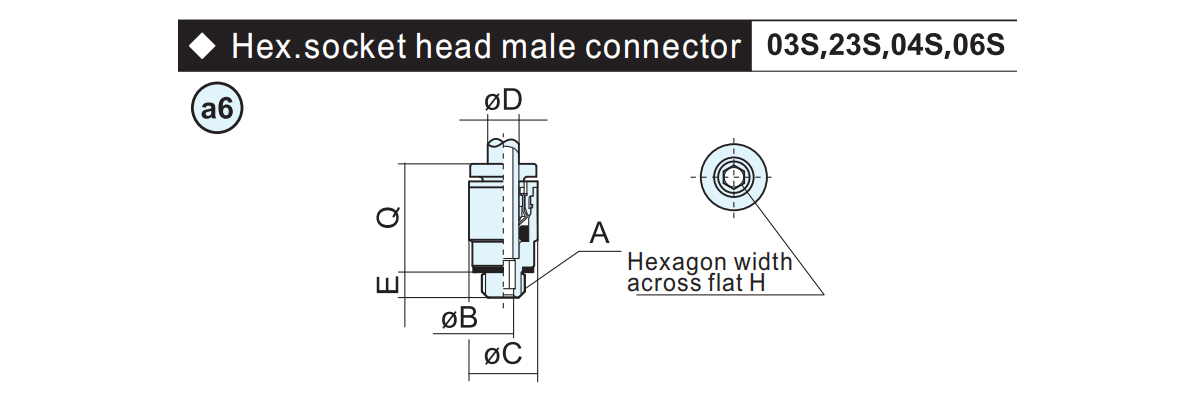

    ØD Parça no. A ØB ØC E H Q Ağırlık
    3 KJS03-M3-B M3 × 0,5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5 × 0,8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3 × 0,5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5 × 0,8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5 × 0,8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

    Adaptör parça numarası A B C L Ağırlık Geçerli Ped
    ZPT1-A4 - - - - 1.1 A1 A2 A3
    ZPT1-A5 M5 × 0,8 7 3 14 2.3
    ZPT1-A6 M6 × 1,0 8 4 15 3

    Adaptör parça numarası. A B Ağırlık Geçerli Ped
    ZPT1-B4 M4 × 0,7 4 2.9 A1 A2 A3
    ZPT1-B5 M5 × 0,8 5 2.7

    Adaptör parça numarası Ağırlık Bağlantı parça numarası Uygulanabilir Ped
    ZPT1-B5-A12 17 ZPEA-B5-A12 A1 A2 A3

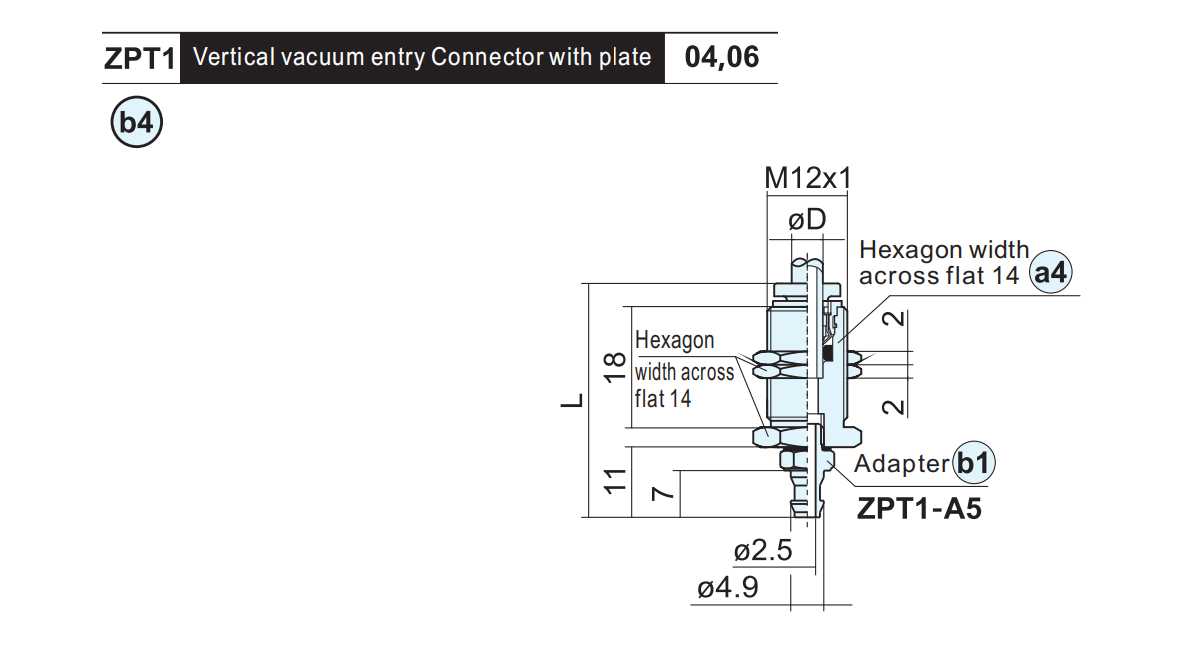

    Adaptör parça numarası. ØD L Ağırlık Bağlantı parça numarası Geçerli Ped
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 A1 A2 A3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

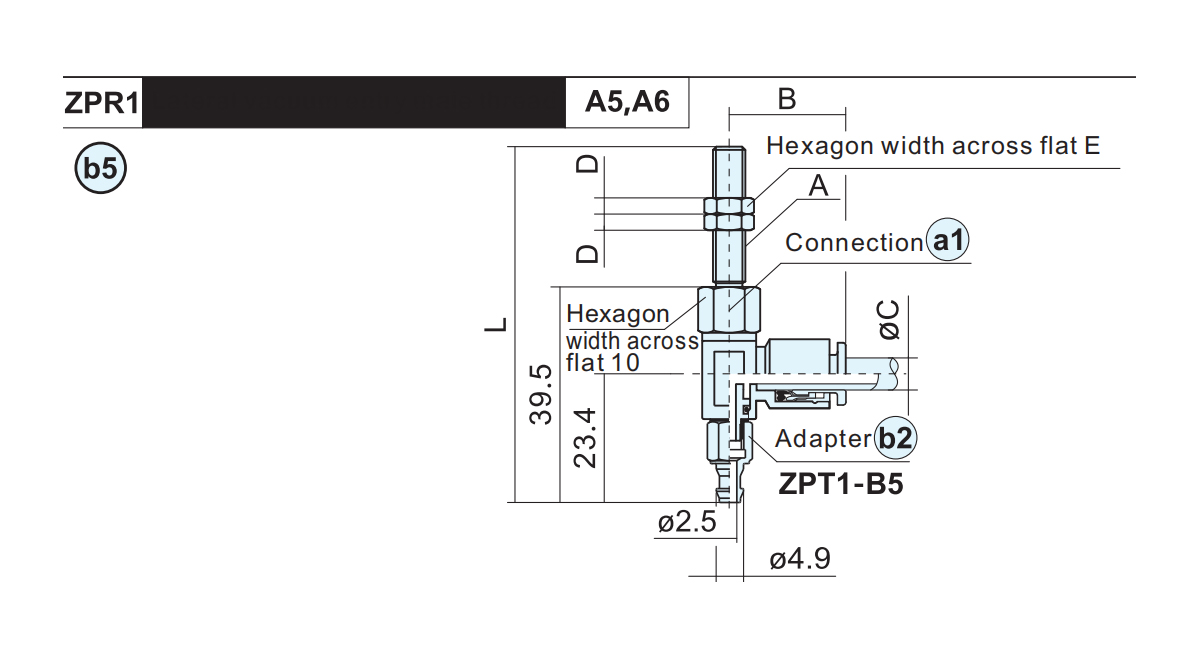

    Adaptör parça numarası. A B ØC D E L Ağırlık Bağlantı parça numarası Geçerli Ped
    ZPR1-04-A5 M5 × 0,8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 A1 A2 A3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6 × 1,0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

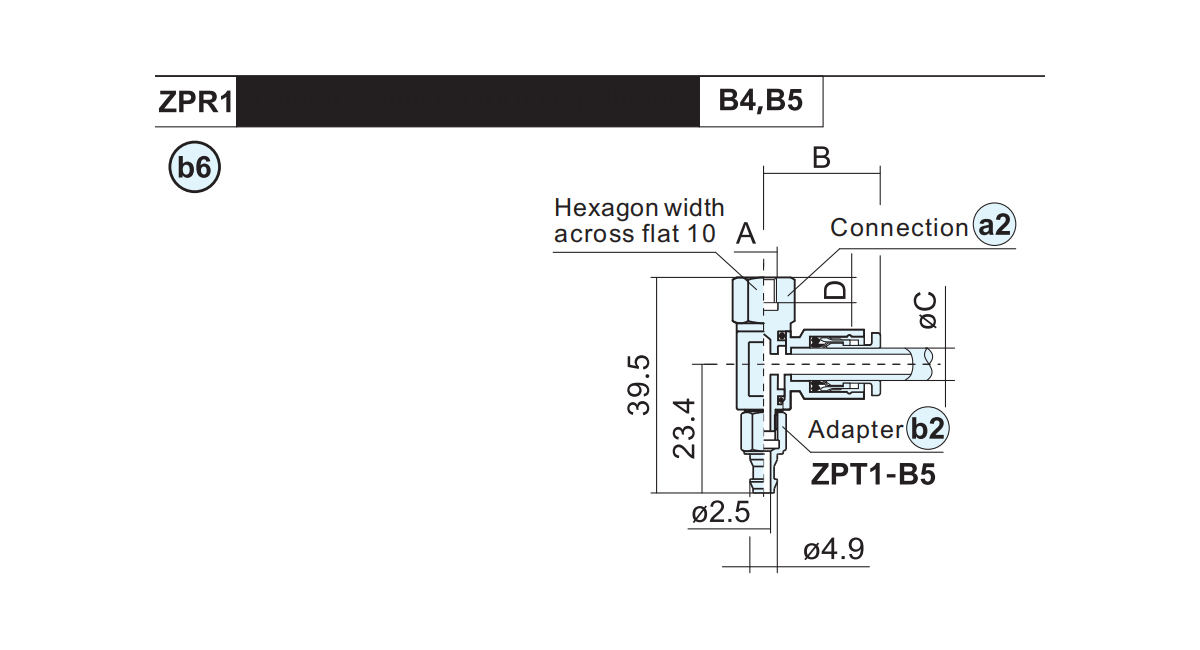

    Adaptör parça numarası. A B C D Ağırlık Bağlantı parça numarası Geçerli Ped
    ZPR1-04-B4 M4 × 0,7 20.6 4 4 14.9 ZPRS-04-B4 A1 A2 A3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5 × 0,8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

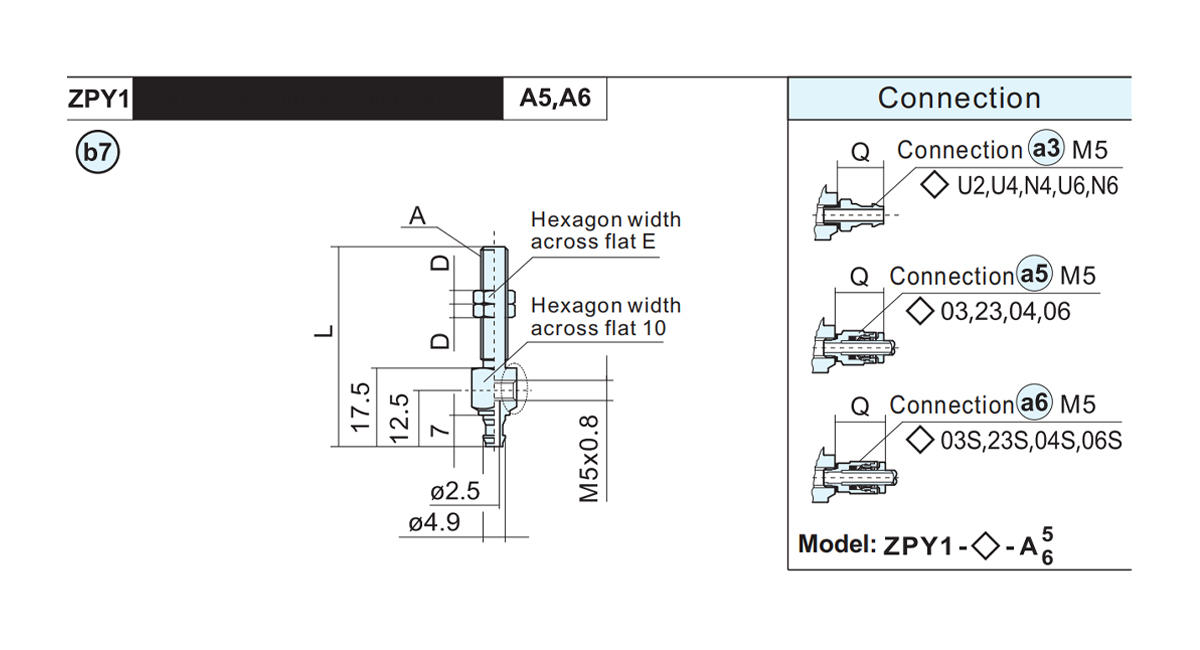

    Adaptör parça numarası. A D E L Ağırlık Geçerli Ped
    ZPY1-B5-A5 M5 × 0,8 4 7 45 14.5 A1 A2 A3
    ZPY1-B5-A6 M6 × 1,0 3 8 50 15.1

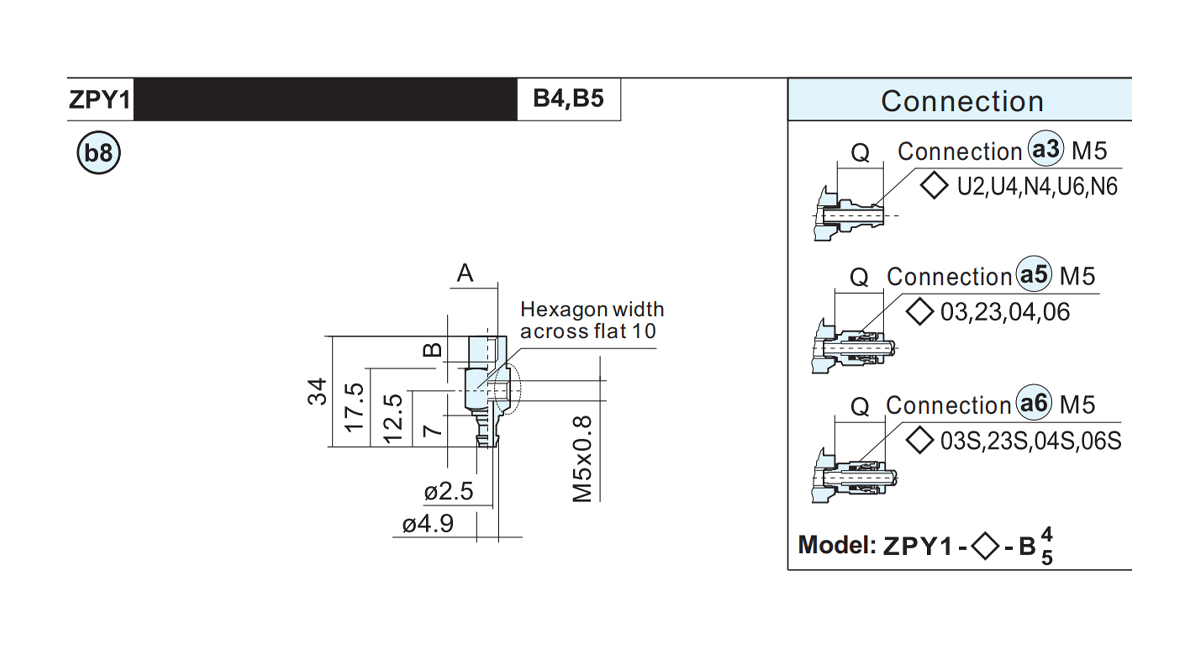

    Adaptör parça numarası. A B Ağırlık Geçerli Ped
    ZPY1-B5-B4 M4 × 0,7 4 8.8 A1 A2 A3
    ZPY1-B5-B5 M5 × 0,8 5 8.3

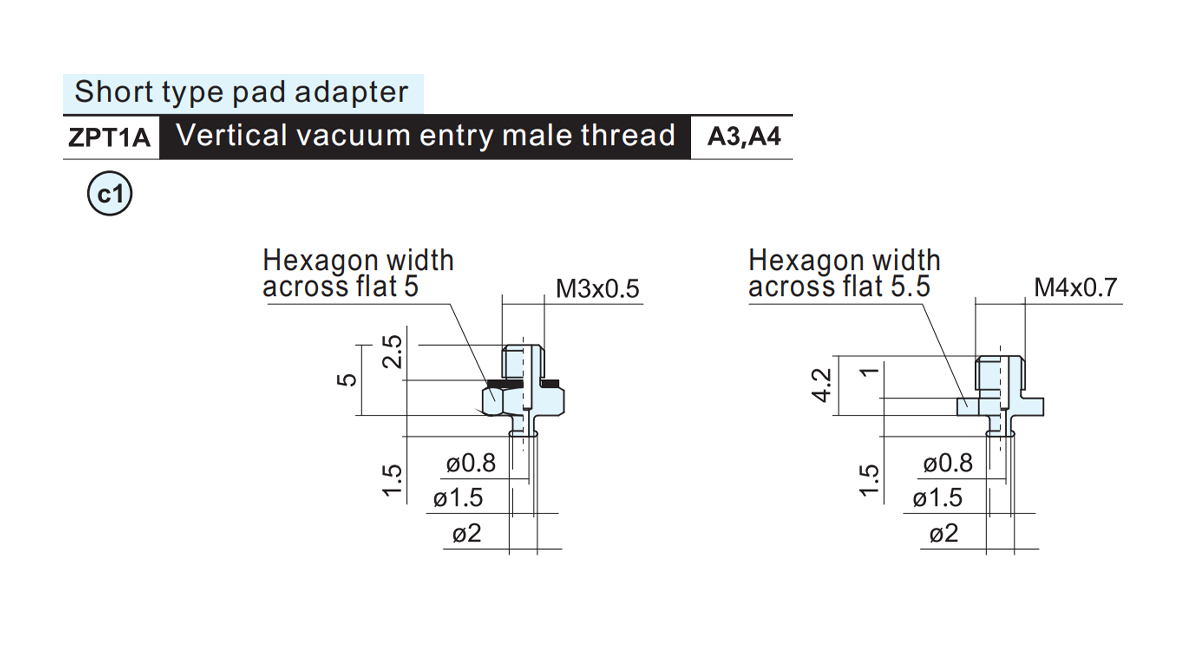

    Adaptör parça numarası Ağırlık Geçerli ped

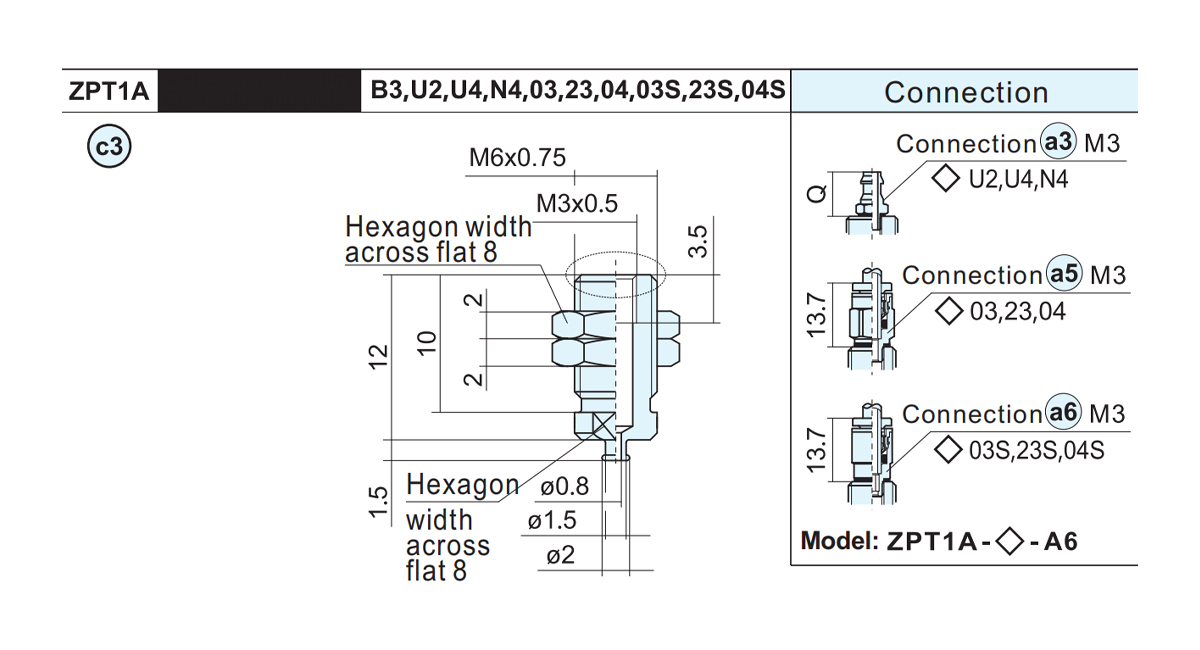

    ZPT1A-A3 0.4 B1
    ZPT1A-A4 0.4

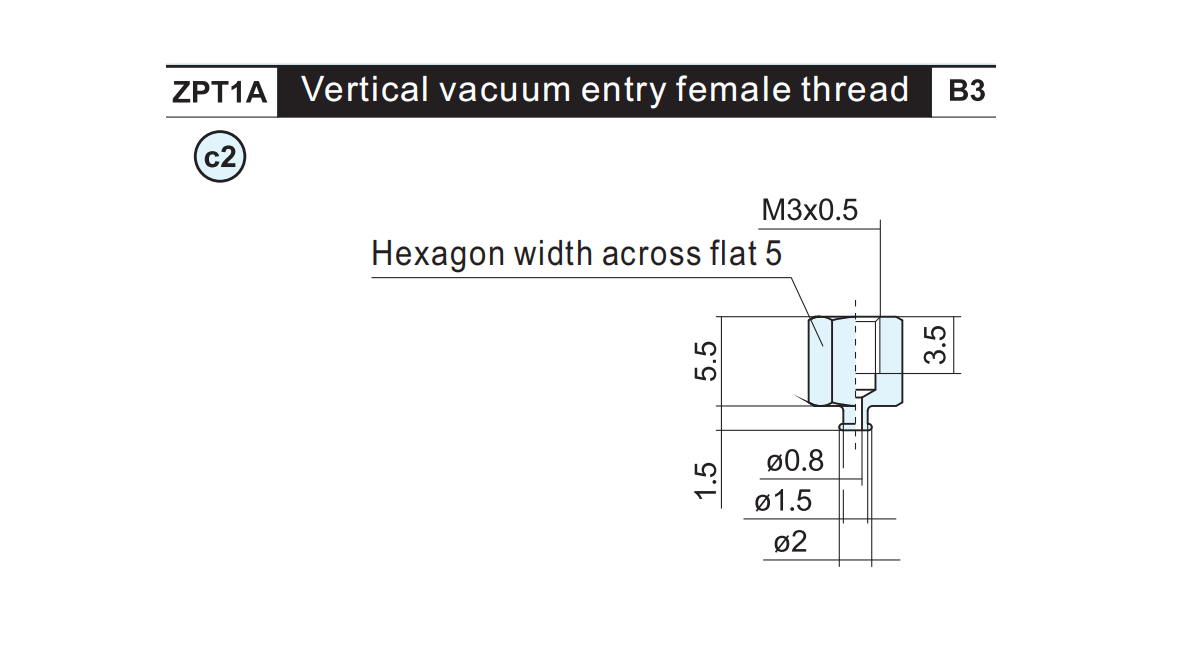

    Adaptör parça numarası Ağırlık Geçerli ped
    ZPT1A-B3 0.8 B1

    Adaptör parça numarası. Ağırlık Geçerli ped
    ZPT1A-B3-A6 2.4 B1

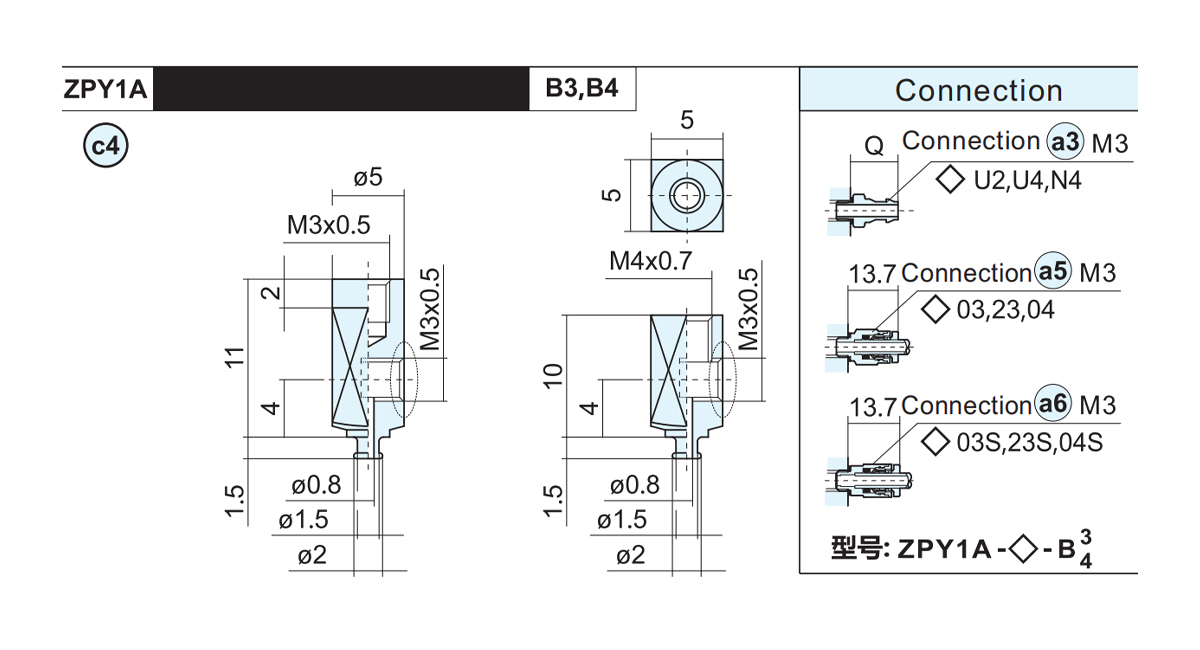

    Adaptör parça numarası. Ağırlık Uygulanabilir ped
    ZPY1A-B3-B3 1.6 B1
    ZPY1A-B3-B4 1.4

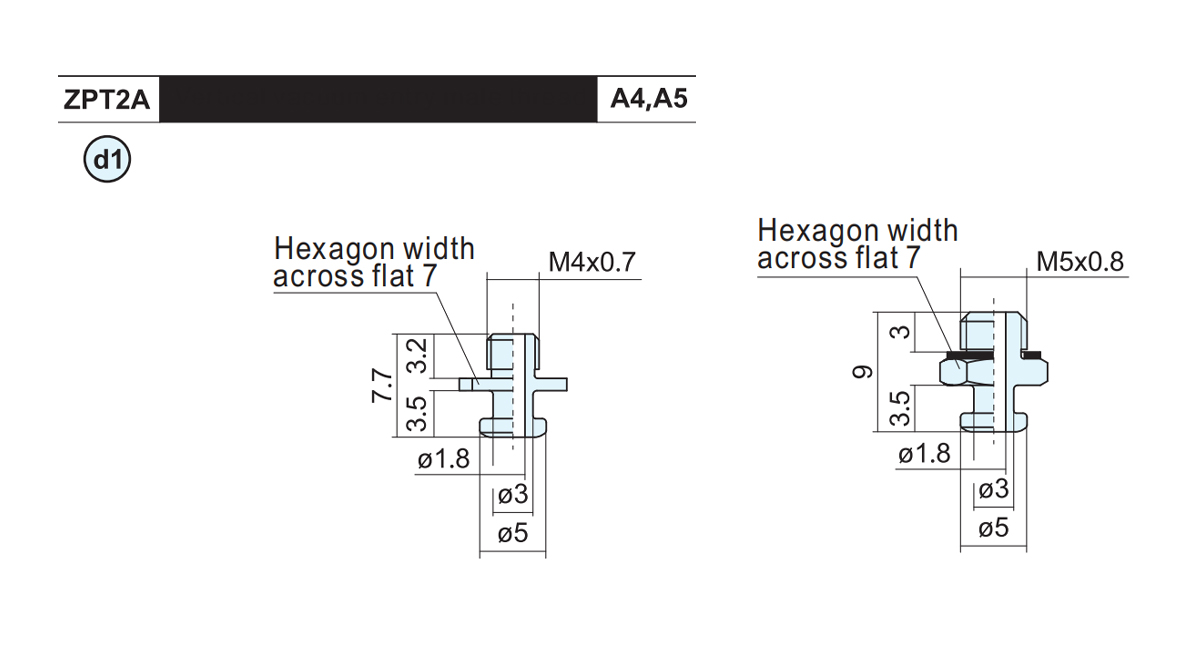

    Adaptör parça numarası Ağırlık Uygulanabilir ped
    ZPT2A-A4 0.7 C1 C2
    ZPT2A-A5 1.5

    Adaptör partno A B L Ağırlık Geçerli ped
    ZPT2A-B4 M4 × 0,7 4 9.5 2 C1 C2
    ZPT2A-B5 M5 × 0,8 5 11 2.1

    Adaptör parça numarası Ağırlık Geçerli ped
    ZPT2A-B5-A10 11 C1 C2

    Adaptör parça numarası Ağırlık Ağırlık Applicable pad
    ZPT2A-04-A10 9.8 C1 C2

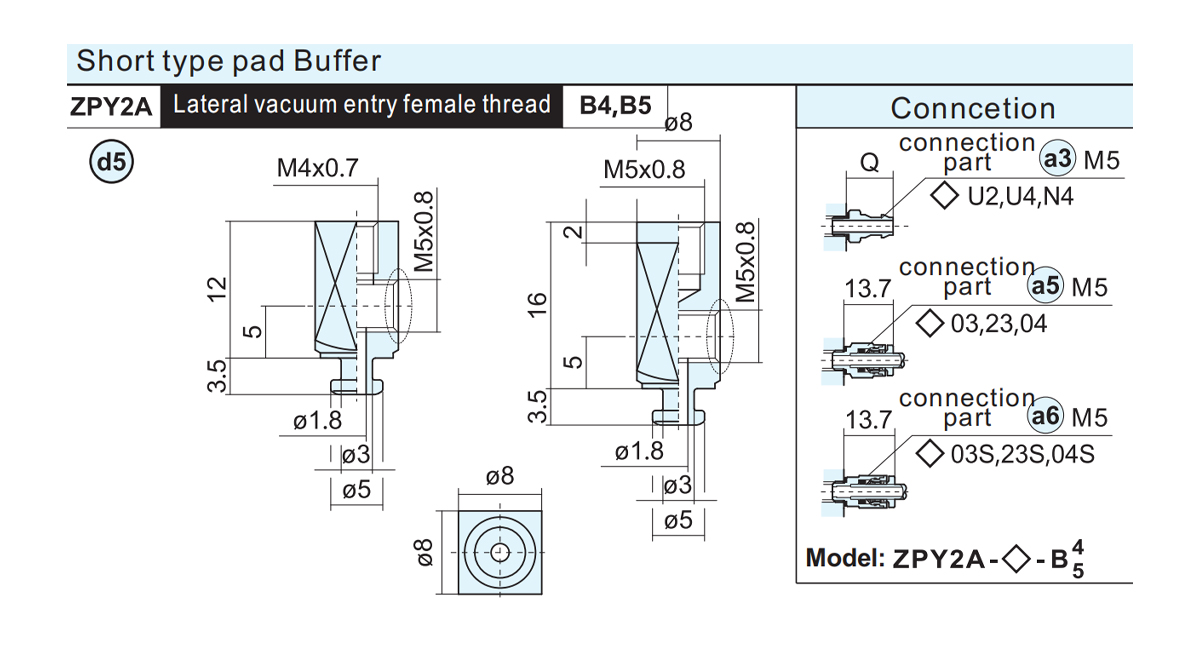

    Adaptör parça numarası Ağırlık Uygulanabilir Ped
    ZPY2A-B5-B4 5.2 C1 C2
    ZPY2A-B5-B5 6.6

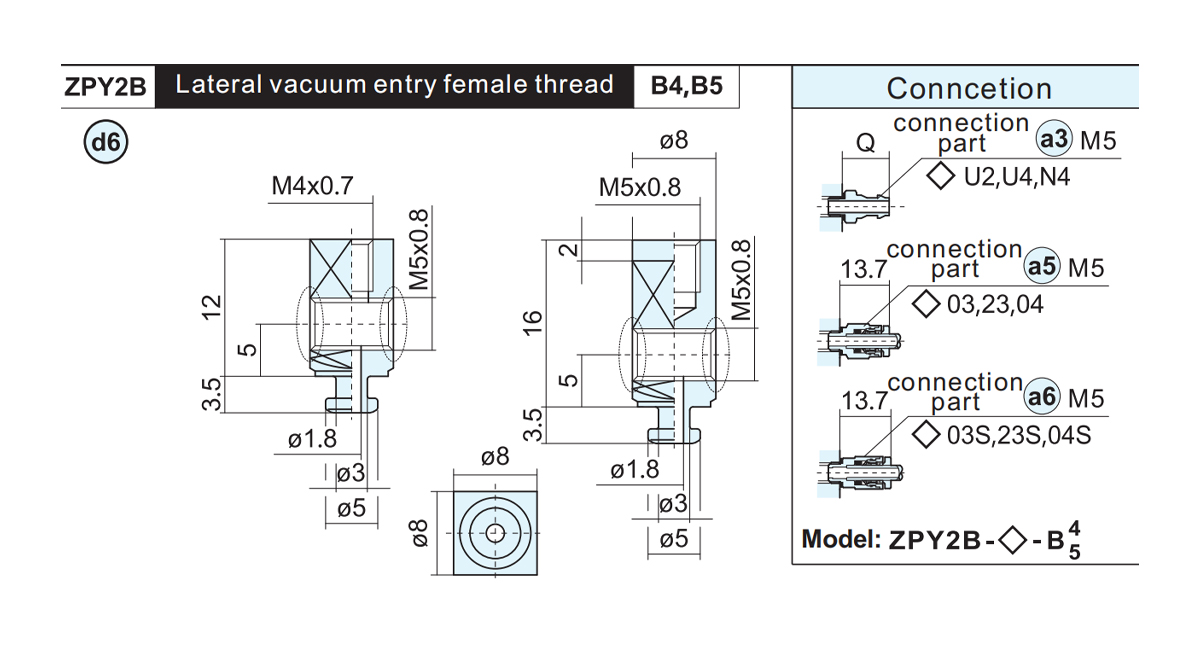

    Adaptör parça numarası Ağırlık Uygulanabilir Ped
    ZPY2B-B5-B4 4.9 C1 C2
    ZPY2B-B5-B5 6.2

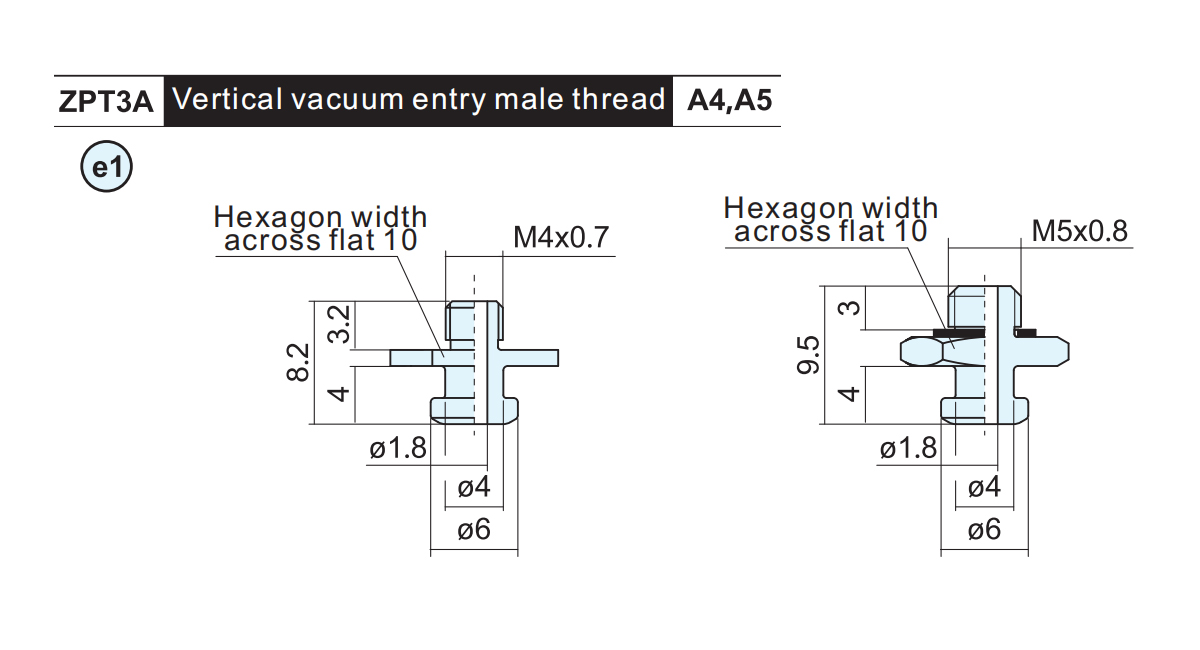

    Adaptör parça numarası Ağırlık Uygulanabilir Ped
    ZPT3A-A4 1.4 D1 D2
    ZPT3A-A5 2.4

    Adaptör parça numarası A B L Ağırlık Geçerli Ped
    ZPT3A-B4 M4 × 0,7 4 10 4.4 D1 D2
    ZPT3A-B5 M5 × 0,8 5 11.5 5.2

    Adaptör parça numarası Ağırlık Bağlantı Geçerli Ped
    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 D1 D2

    Adaptör parça numarası. ØD L Ağırlık Bağlantı Uygulanabilir Ped

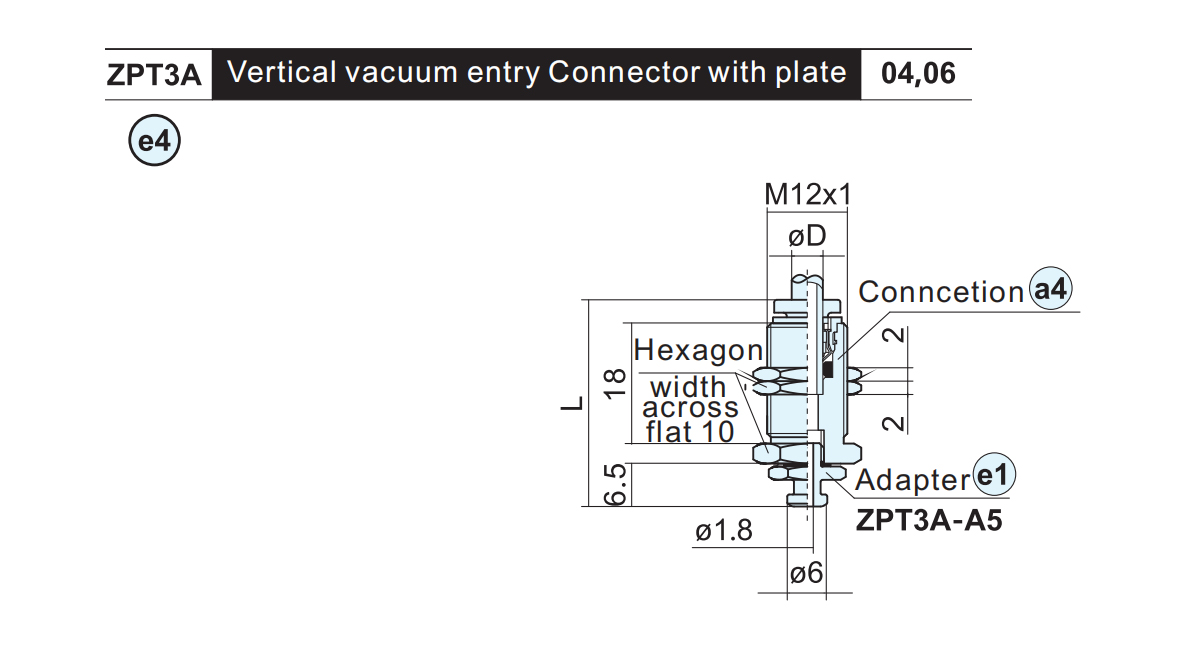

    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 D1 D2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

    Adaptör parça numarası Ağırlık Uygulanabilir Ped
    ZPY3A-B5-B4 5.6 D1 D2
    ZPY3A-B5-B5 7.1

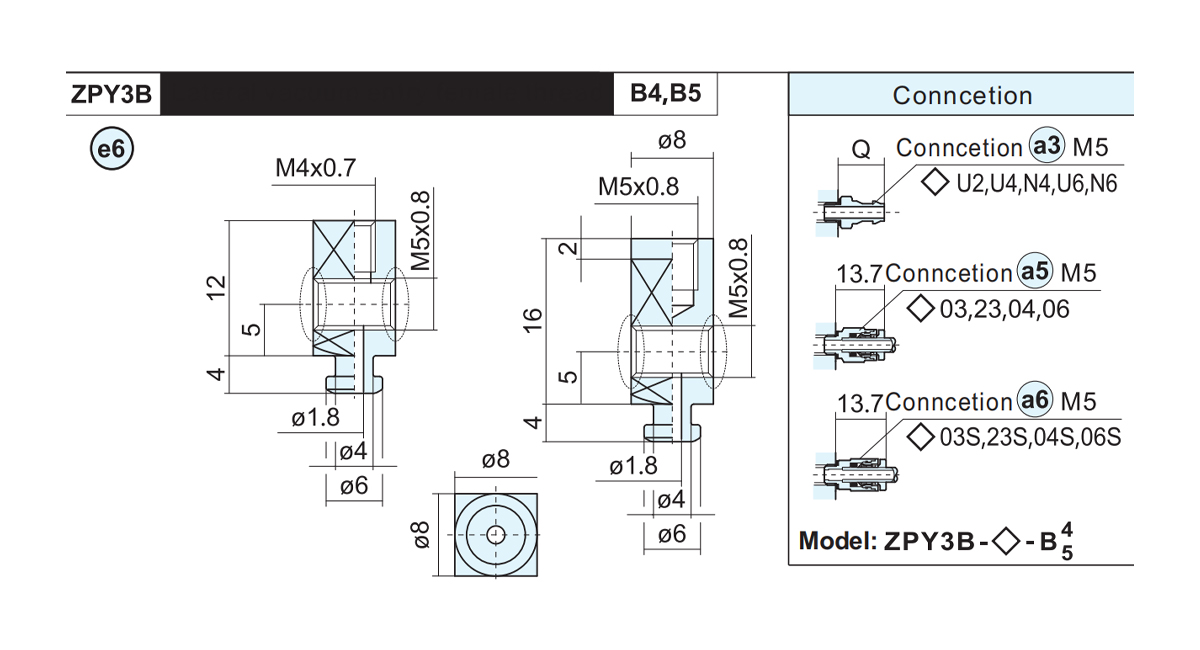

    Adaptör parça numarası Ağırlık Uygulanabilir Ped
    ZPY3B-B5-B4 5.2 D1 D2
    ZPY3B-B5-B5 6.8

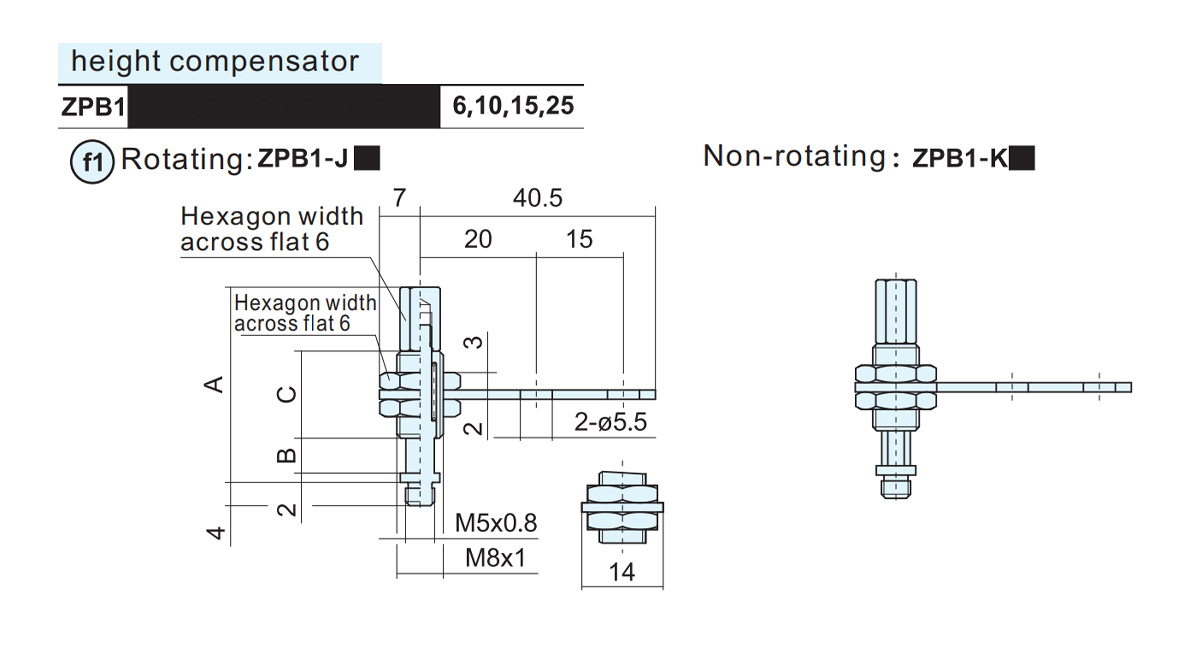

    Modeliiiiiiiiii A B C ●Ağırlık
    J K
    ZPB1-●6 34 6 15 22.8 22.3
    ZPB1-●10 66 10 43 29.7 28.6
    ZPB1-●15 71 15 30.8 30.2
    ZPB1-●25 81 25 32.1 31.9

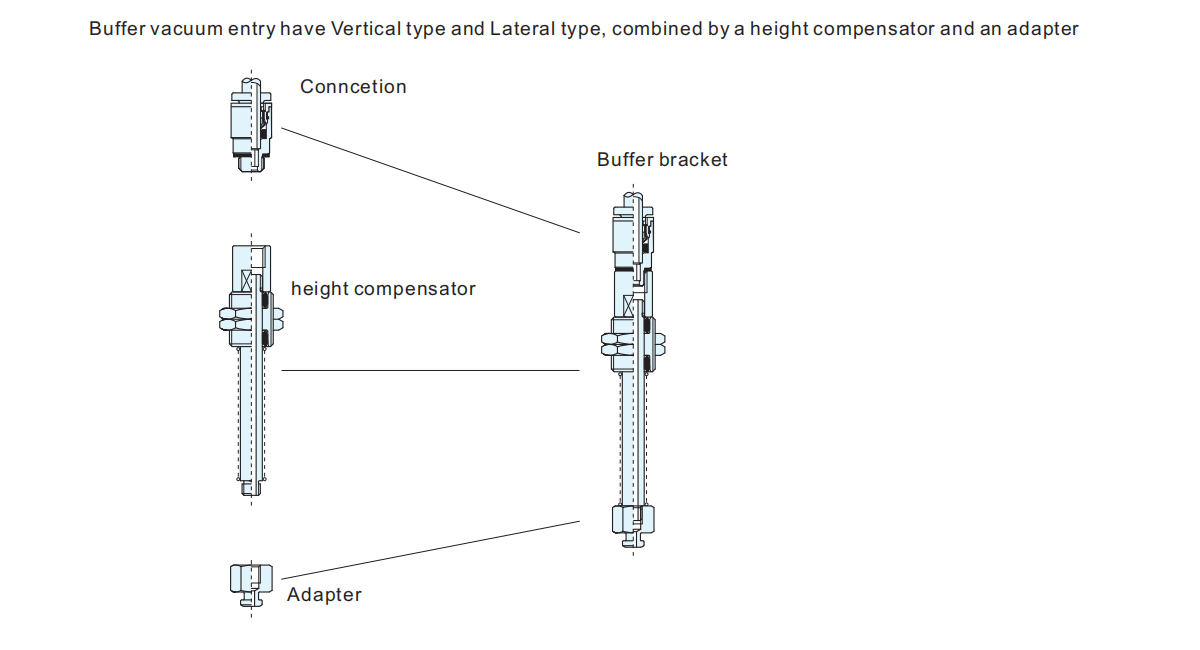

    ●Yükseklik kompansatör tipi:Döner(J),Dönmez(K)

    ■Tampon stroku (mm):6,10,15,25

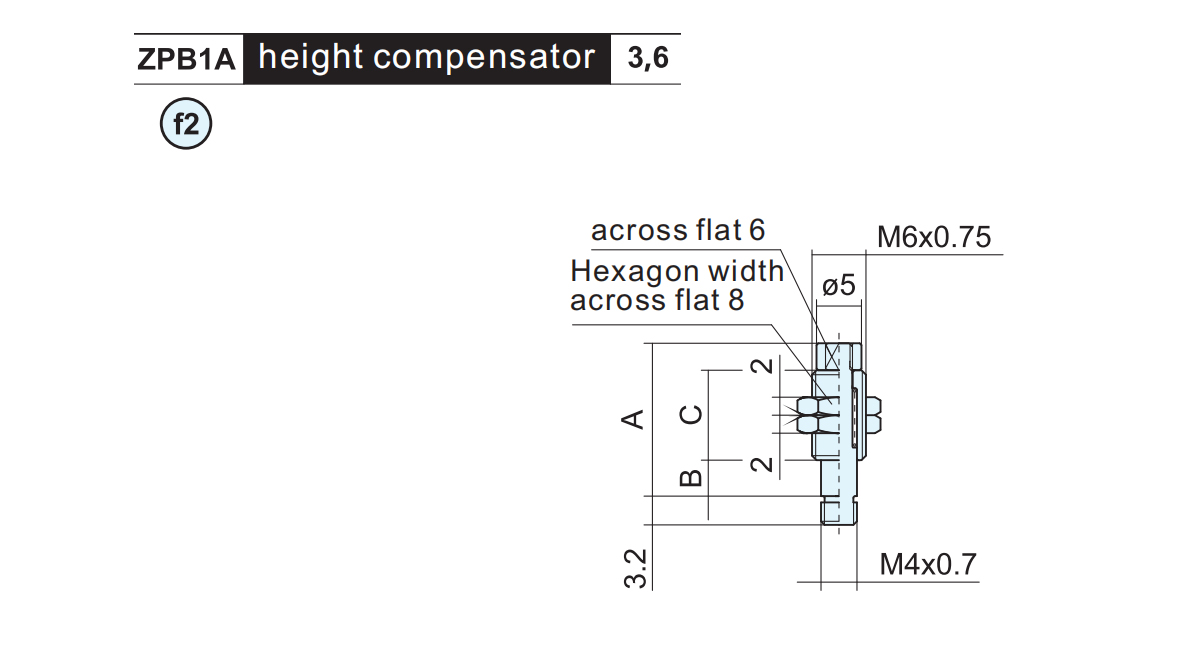

    Modeliiiiiiiiii A B C Ağırlık
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

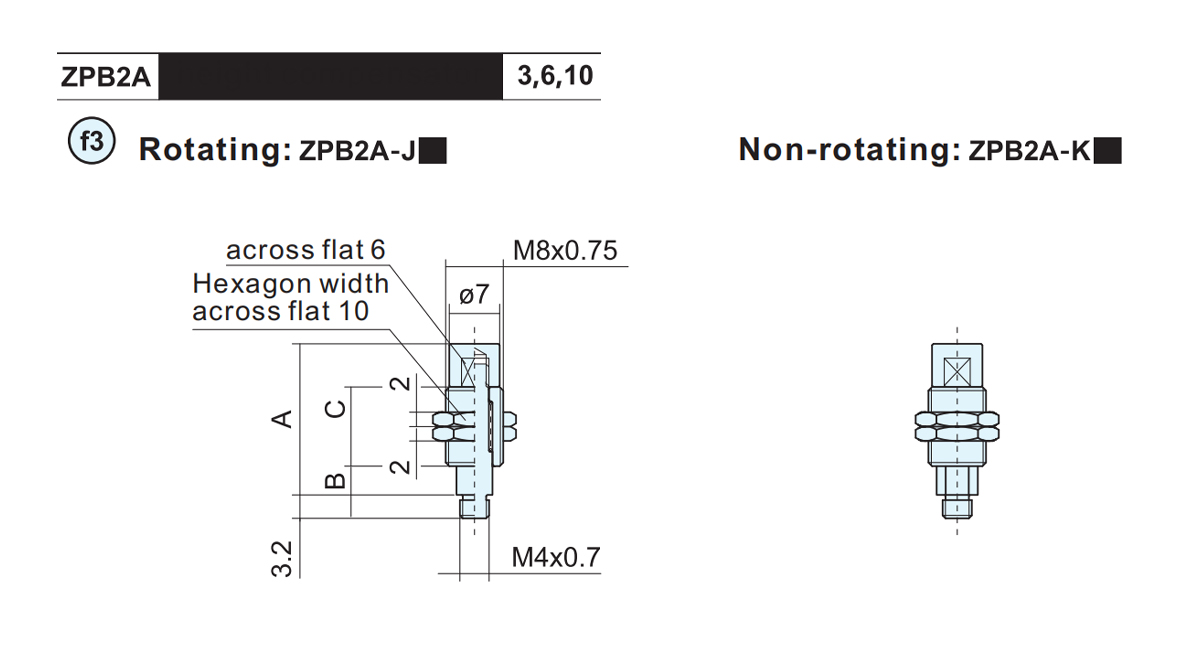

    Modeliiiiiiiiii A B C ●Ağırlık
    J K
    ZPB2A-●3 21.5 4 11 7.2 7.2
    ZPB2A-●6 28 7 14.5 8.8 8.5
    ZPB2A-●10 38 11 20.5 11.2 9.3

    ●Yükseklik kompansatör tipi:Döner(J),Dönmez(K)

    ■Tampon vuruşu:3,6,10

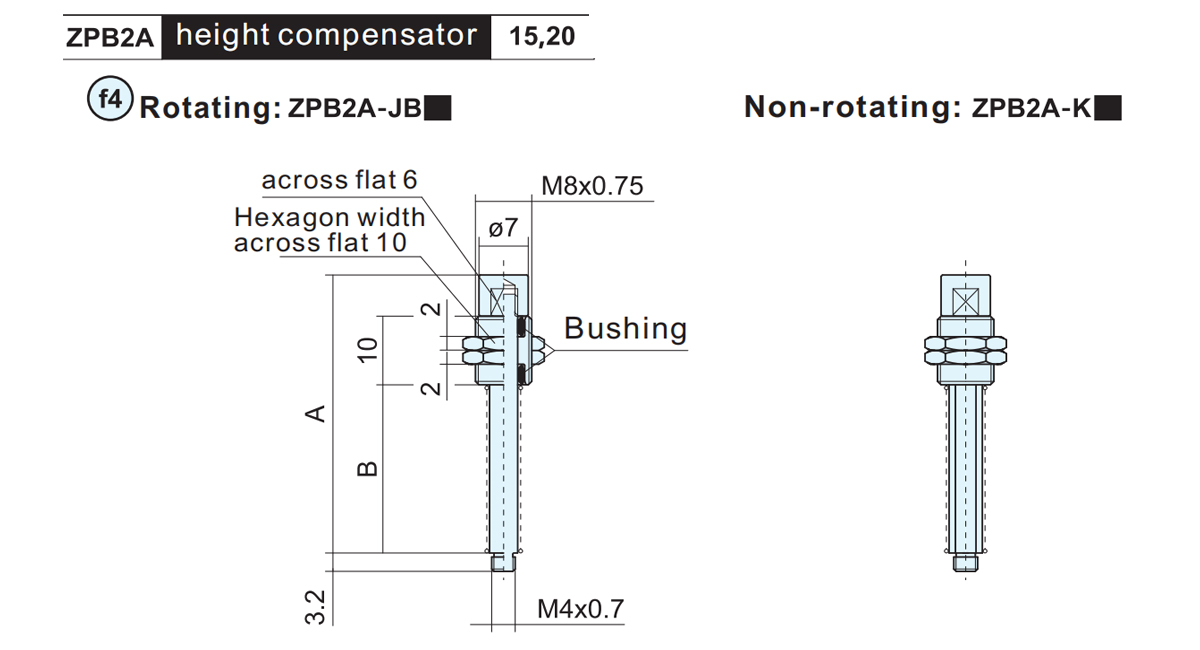

    Modeliiiiiiiiii A B ●Ağırlık
    JB K
    ZPB2A-●15 41 24.5 8 10
    ZPB2A-●20 48.5 32 8.7 11.1

    ●Yükseklik kompansatör tipi:Döner(J),Dönmez(K)

    ■Tampon vuruşu:15,20

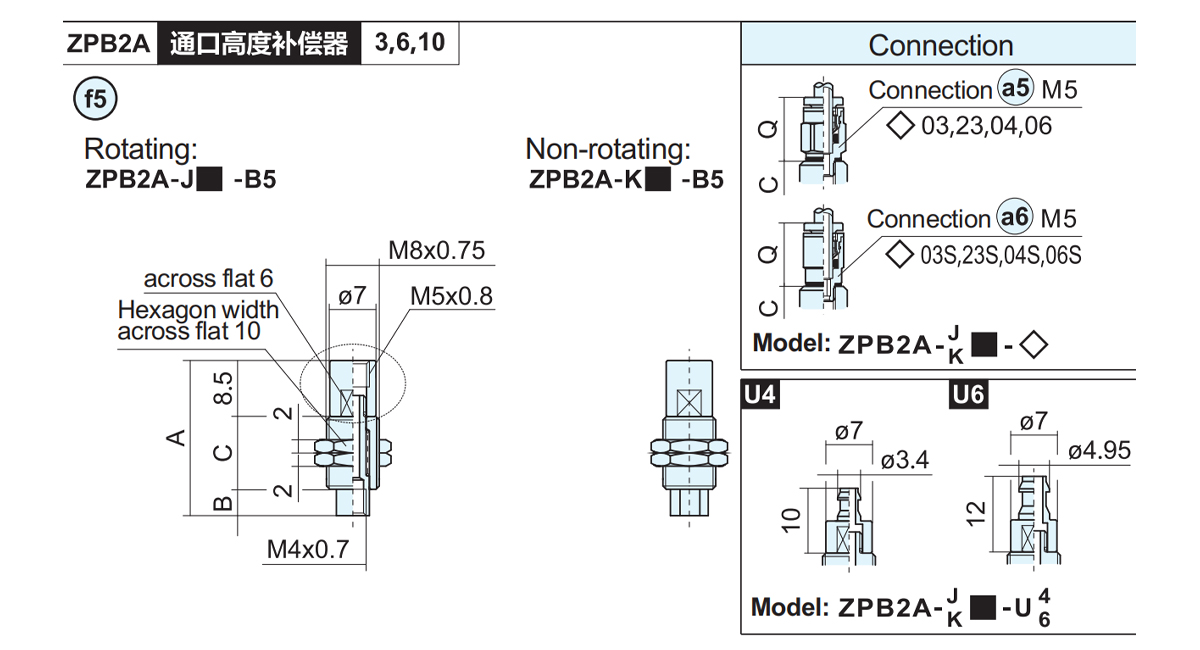

    Modeliiiiiiiiii A B C ●Ağırlık
    J K
    ZPB2A-●3-B5 23.5 4 11 6.4 6.2
    ZPB2A-●6-B5 30 7 14.5 7.7 7.4
    ZPB2A-●10-B5 40 11 20.5 9.9 9.3

    ●Yükseklik kompansatör tipi:Döner(J),Dönmez(K)

    ■Tampon vuruşu:3,6,10

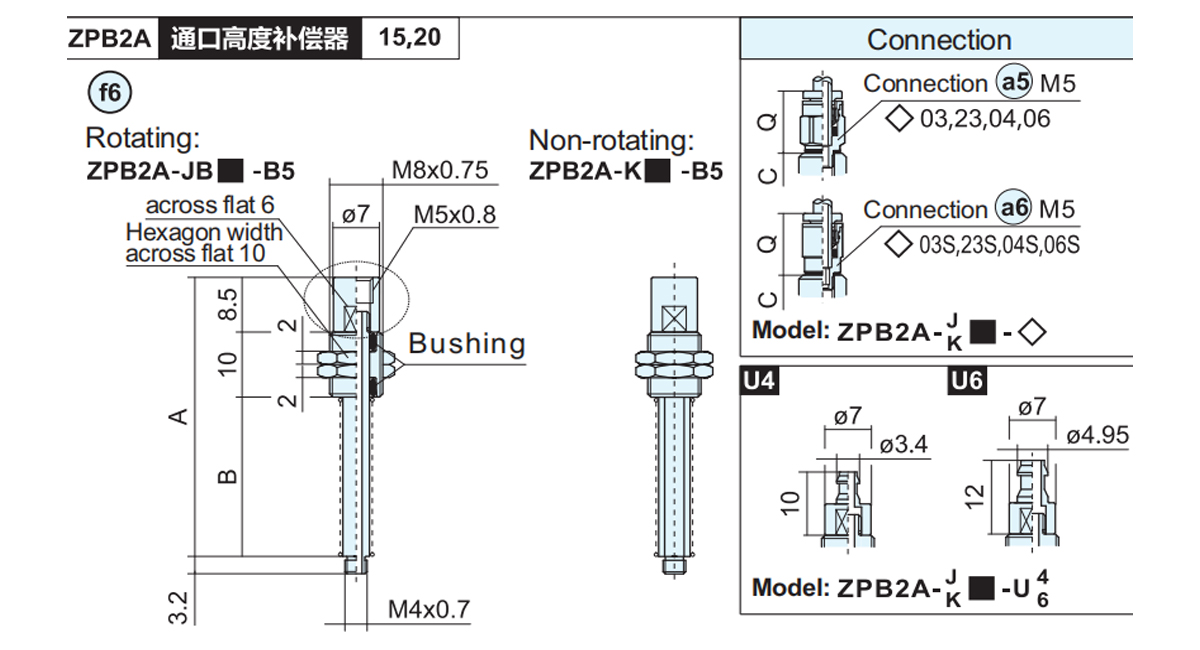

    Modeliiiiiiiiii A B ● Ağırlık
    JB K
    ZPB2A-●15-B5 43 24.5 8.1 10.1
    ZPB2A-●20-B5 50.5 32 8.7 11.3
    ●Yükseklik kompansatör tipi:Döner(J),Dönmez(K) □Tampon darbesi:15,20

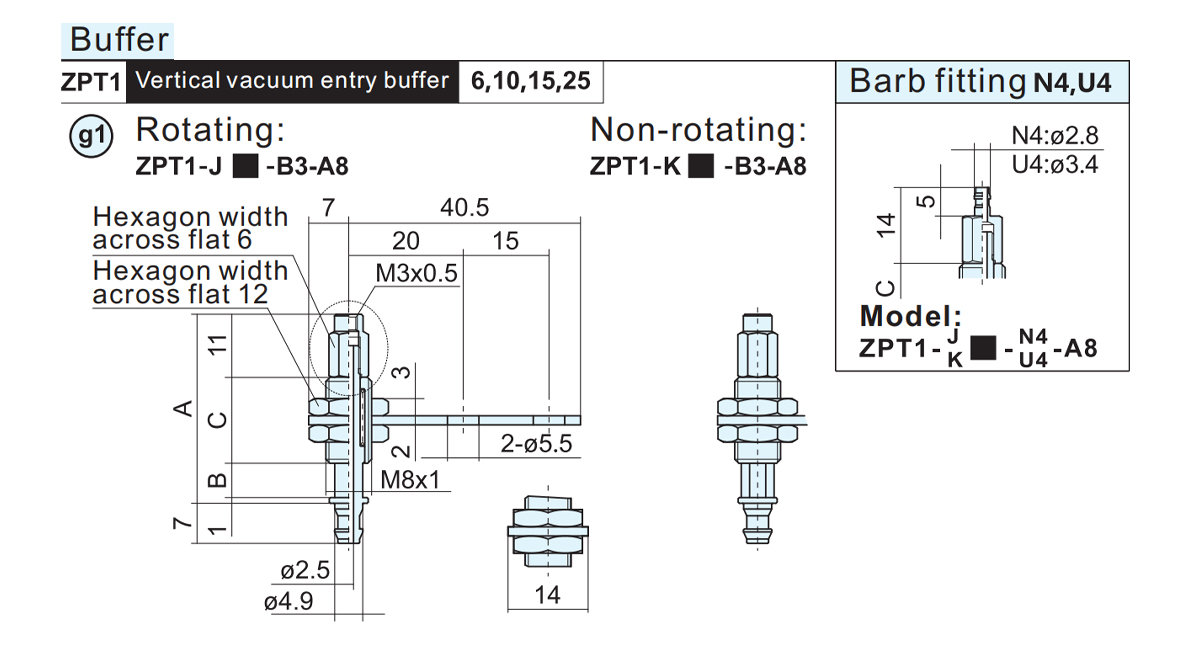

    Modeliiiiiiiiii A B C ●Ağırlık Geçerli Ped
    J K
    ZPT1-●6-B3-A8 32 6 15 20.3 20.2 A1 A2 A3 A4
    ZPT1-●10-B3-A8 65 10 43 26.7 25.1
    ZPT1-●15-B3-A8 70 15 27 28.7
    ZPT1-●25-B3-A8 80 25 28.2 28.9
    ●Yükseklik kompansatör tipi:Döner(J),Dönmez(K)■Tampon stroku(mm):6,10,15,25

    Modeliiiiiiiiii A B C ●Ağırlık Geçerli Ped
    J K

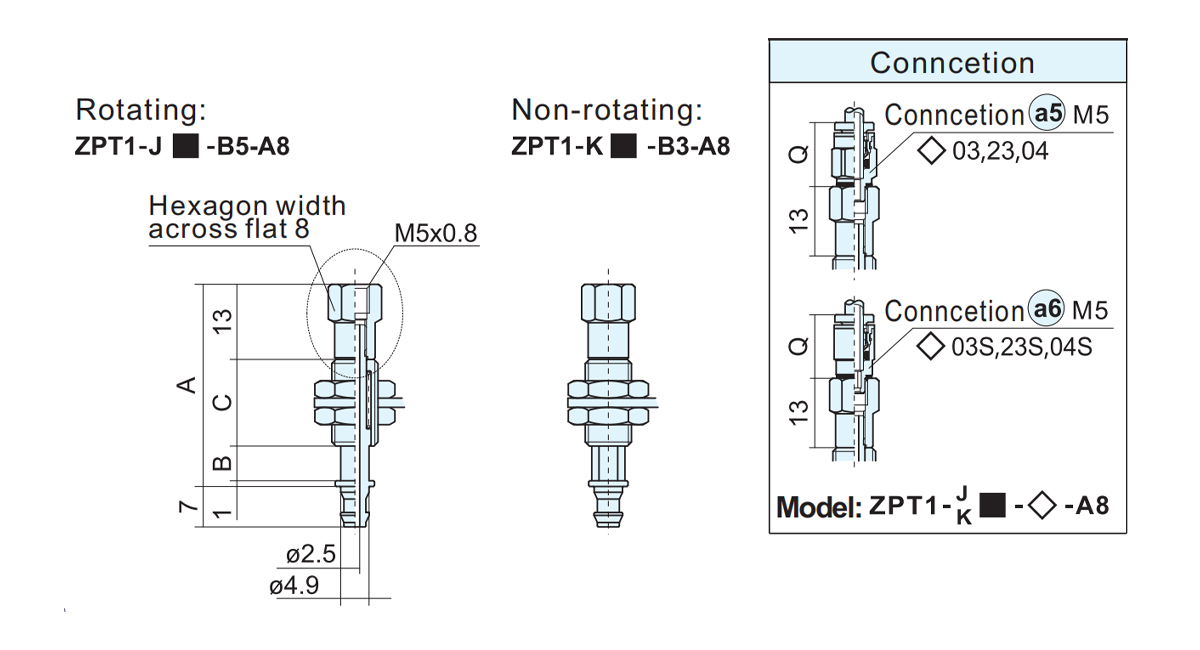

    ZPT1-●6-B5-A8 34 6 15 22.2 20.2 A1 A2 A3
    ZPT1-●10-B5-A8 67 10 43 28.6 28.9
    ZPT1-●15-B5-A8 72 15 28.9 29.1
    ZPT1-●25-B5-A8 82 25 30.4 30.6

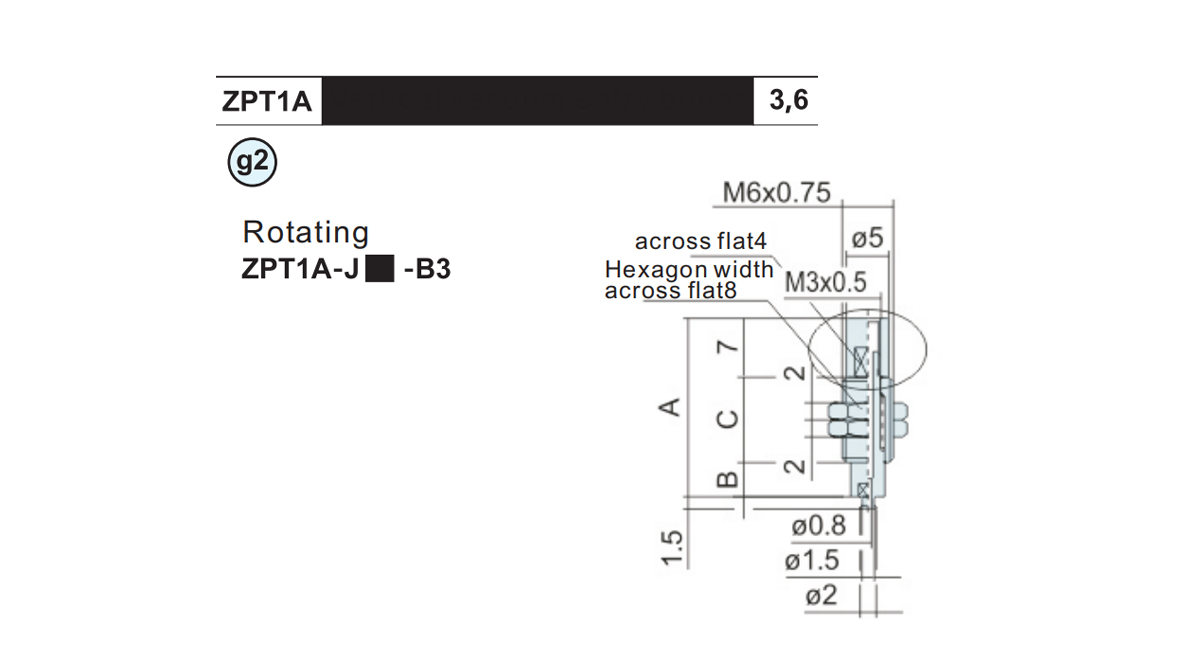

    Modeliiiiiiiiii A B C Ağırlık Geçerli Ped
    ZPT1A-J3-B3 21 4 10 4.6 B1
    ZPT1A-J6-B3 28 7 14 5.5
    ■Tampon vuruşu:3,6

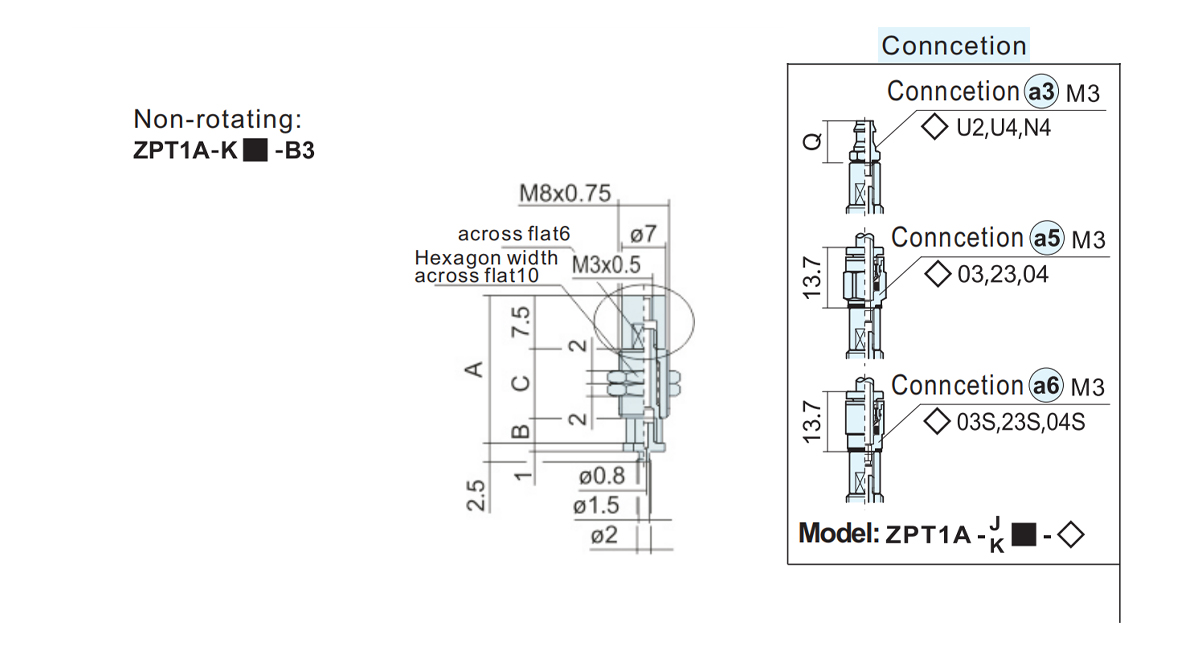

    Modeliiiiiiiiii A B C Ağırlık Geçerli Ped
    ZPT1A-K3-B3 22.5 4 11 6.6 B1
    ZPT1A-K6-B3 29 7 14.5 7.8
