Pnömatik sistem bileşenleri, mekanik güç kaynağı olarak basınçlı havayı üretmek, koşullandırmak, yönlendirmek ve uygulamak için birlikte çalışan ayrı mekanik ve kontrol parçaları, kompresörler, hava hazırlama üniteleri, valfler, aktüatörler, borular ve bağlantı parçalarıdır. Çalışan her pnömatik devre birbiriyle bağlantılı beş donanım grubuna bağlıdır: hava üretimi, hava hazırlama, pnömatik kontrol bileşenleri, çalıştırma ve bağlantı tesisatı. Bu grupların nasıl etkileşimde bulunduğunu anlamak, yavaşlayan bir silindiri teşhis etmenin, hava tüketimini azaltmanın veya yeni bir sistemi ilk seferde doğru şekilde belirlemenin en hızlı yoludur.
Bu kılavuz, her bileşen grubunu pratik açıdan parçalara ayırır, yön valfleri, akış regülatörleri ve basınç kontrolörleri gibi pnömatik kontrol bileşenlerinin devre davranışını nasıl yönettiğini açıklar ve basınçlı hava ekipmanıyla çalışan mühendisler, bakım teknisyenleri ve satın alma ekipleri için ayrıntılı bir SSS ile sona erer.
Bir Pnömatik Sistemin Beş Fonksiyonel Grubu
Uzun bir parça listesini ezberlemek yerine, pnömatik sistemi, üretimden faydalı çalışmaya kadar havanın geçtiği beş aşama olarak düşünmek yardımcı olur. Her aşamanın ayrı bir görevi vardır ve herhangi birindeki zayıf bağlantı, tüm sistemin performansını sınırlar.
| Sahne | Birincil işlev | Tipik bileşenler |
|---|---|---|
| Hava üretimi | Elektrik veya mekanik enerjiyi basınçlı havaya dönüştürün | Pistonlu, döner vidalı veya kaydırmalı kompresörler; hava alıcıları |
| Hava hazırlama | Kirleticileri ve nemi giderin ve çalışma basıncını ayarlayın | Filtreler, regülatörler, yağlayıcılar (FRL üniteleri), kurutucular |
| Pnömatik kontrol | Hava akışını yönlendirin, ölçün ve zamanlayın | Yön kontrol valfleri, akış kontrolleri, basınç anahtarları |
| Çalıştırma | Hava basıncını doğrusal veya dönme hareketine dönüştürün | Silindirler, döner aktüatörler, hava motorları, tutucular |
| Dağıtım | Minimum kayıpla bileşenler arasında hava taşıyın | Sert borular, esnek borular, itmeli ve dişli bağlantı parçaları |
Bir sistem ancak en zayıf aşaması kadar verimlidir. Örneğin, alıcı ile hızlı dönen bir silindir arasındaki küçük boyutlu borular, kompresörün kendisi hiçbir zaman hatalı olmasa da, akışı küçük boyutlu bir kompresör kadar şiddetli bir şekilde kısabilir.
Hava Üretimi: Kompresörler ve Alıcılar
Kompresör her pnömatik devrenin başlangıç noktasıdır. Her biri farklı görev döngüsüne ve akış talebine uygun olan üç kompresör tipi endüstriyel kullanıma hakimdir.
Pistonlu (Pistonlu) Kompresörler
Pistonlu kompresörler, havayı ayrı stroklarla sıkıştırmak için bir piston ve silindir düzeni kullanır. Daha düşük ön maliyetleri ve basit bakımları nedeniyle atölyelerde ve hafif imalatta yaygın olarak kalırlar, ancak döner tasarımlara göre daha fazla ısı ve titreşim üretirler, bu nedenle teslimatı kolaylaştırmak için aşağı yönde bir alıcı tank şarttır.
Vidalı Kompresörler
Döner vidalı kompresörler, havayı darbeler yerine sürekli olarak sıkıştırmak için birbirine kenetlenen iki sarmal rotor kullanır. Bu sürekli akış tasarımı, döner vidalı üniteleri vardiya başına birkaç saatten fazla çalışan üretim hatları için standart seçim haline getiriyor , çünkü benzer kapasiteye sahip pistonlu kompresörlere kıyasla daha az titreşimle ve daha yumuşak bir çıkış basıncıyla yüksek görev döngülerinin üstesinden gelirler.
Yağsız Scroll Kompresörler
Scroll kompresörler havayı biri sabit diğeri yörüngede olan iki spiral şekilli eleman arasında sıkıştırır. Sıkıştırma odasında yağlama yağı olmadan çalışabildikleri için, yağın hava akımına taşınmasının kabul edilemez olduğu gıda işleme, elektronik montajı ve tıbbi cihaz imalatında tercih edilirler.
Hava Alıcısının Rolü
Bir hava alıcı tankı, kompresörün aşağı akışında basınçlı havayı depolar ve üç pratik amaca hizmet eder: basınç dalgalanmalarını yumuşatır, ani talep artışları için bir tampon sağlar ve hava sisteme daha fazla girmeden önce yoğunlaşan nemin yerleşmesine izin verir. Genel bir boyutlandırma kuralı olarak, birçok sistem tasarımcısı, kararlı, genel amaçlı uygulamalar için kompresör çıkışının dakika başına kübik feet başına (CFM) kabaca bir galonluk alıcı hacmini hedefler, ancak yüksek talepli veya aralıklı yüklü sistemler genellikle daha fazlasını gerektirir.
Hava Hazırlama: Filtreler, Regülatörler ve Yağlayıcılar
Doğrudan bir kompresörden gelen ham basınçlı hava, işlenmediği takdirde aşağı yöndeki valflere ve aktüatörlere zarar verecek nem, yağ buharı ve partikülleri taşır. FRL ünitesi, filtre, regülatör, yağlayıcı, bu sorunu üç aşamada ele alır ve genellikle kullanım noktasına yakın kompakt bir montaj halinde bir araya monte edilir.
- Filtreler genel kullanım için tipik olarak 5 mikron aralığına kadar ve hassas uygulamalar için daha ince olan partikül maddeyi, su damlacıklarını ve birleşmiş yağı hava akışından çıkarın.
- Düzenleyiciler Hat basıncını, ana besleme hattından daha düşük basınç için derecelendirilmiş bileşenleri koruyarak, aşağı akış ekipmanının gerektirdiği seviyeye düşürün ve sabitleyin.
- Yağlayıcılar Sürekli yağlama gerektiren silindirler ve havalı aletler gibi bileşenlerdeki sürtünmeyi ve aşınmayı azaltmak için hava akımına ince bir yağ buharı verin; Yağlanmış havanın, aşağı yöndeki yağsız FRL dereceli ekipmanlarla uyumlu olmadığını unutmayın.
Soğutmalı ve kurutuculu kurutucular, boyama, enstrümantasyon havası veya yoğuşmanın vanaların içinde donabileceği soğuk ortam çalışması gibi nem kontrolünün kritik olduğu uygulamalarda sıklıkla kompresörden sonra ve FRL ünitesinden önce eklenir.
Pnömatik Kontrol Bileşenleri : Hava Akışı Nasıl Yönlendirilir ve Zamanlanır?
Pnömatik kontrol bileşenleri, basınçlı havanın nereye gideceğine, ne kadar hızlı akacağına, ne zaman açılıp kapatılacağına karar veren cihazlardır. Hava hazırlama aşaması ile aktüatörler arasında bulunurlar ve genellikle bir devre tasarımının mühendislik açısından en yoğun kısmıdırlar.
Yön Kontrol Valfleri
Yön kontrol valfleri, bir silindir veya aktüatördeki hareket yönünü belirleyerek havayı bir porta veya diğerine yönlendirir. Bağlantı noktalarının sayısına ve anahtarlama konumlarına göre sınıflandırılırlar; genellikle 3/2, 4/2 veya 5/3 olarak yazılırlar; bu, bağlantı noktası sayısını ve ardından konum sayısını ifade eder. Örneğin 5/2 valf, beş bağlantı noktasına ve iki anahtarlama konumuna sahiptir ve çift etkili silindirlerin kontrolü için standart seçimdir.
Akış Kontrol Vanaları
Akış kontrol valfleri, aktüatöre giren veya aktüatörden çıkan hava akış hızını ölçer ve bu da aktüatör hızını kontrol eder. Endüstriyel akış kontrollerinin çoğu, bir yönde serbest akışa ve diğer yönde sınırlı, ayarlanabilir akışa izin veren, bir çek valf ile birleştirilmiş tek yönlü kısıtlayıcılardır; ölçüm çıkışı kontrolü olarak bilinen bir konfigürasyondur ve yükün neden olduğu aşırı çalışmaya karşı direnç gösterdiği için genellikle silindirler için tercih edilir.
Basınç Kontrol Bileşenleri
Basınç anahtarları, emniyet valfleri ve sıralama valfleri sistemi korur ve çoklu aktüatör dizilerini koordine eder. Bir basınç şalteri, hat basıncı belirli bir eşiği aştığında kontrol sistemine sinyal gönderirken, bir tahliye vanası, basınç güvenli bir sınırı aştığında havayı otomatik olarak tahliye ederek aşağı akış contalarını ve muhafazaları aşırı basınç hasarından korur.
Valf Çalıştırma Yöntemleri
| Çalıştırma type | Nasıl çalışır? | Tipik kullanım durumu |
|---|---|---|
| Manuel / el kolu | Operatör, valf makarasını fiziksel olarak kaydırır | Manuel geçersiz kılma, test etme, düşük döngülü uygulamalar |

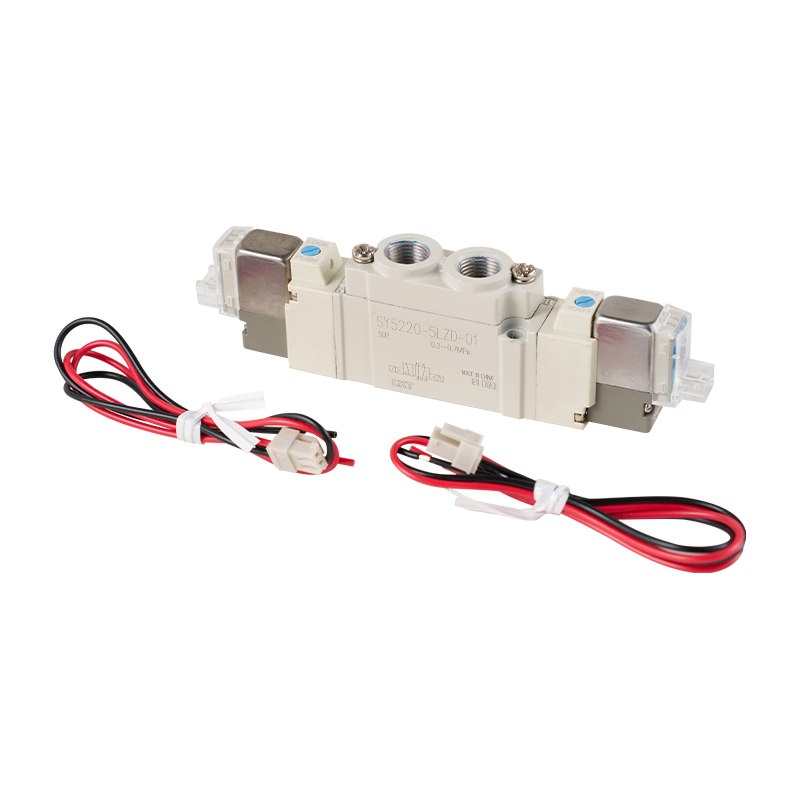

| Solenoid | Elektromanyetik bobin makarayı elektrik sinyaline göre kaydırır | PLC kontrollü otomatik hatlar |
| Pilot havası | Küçük bir hava sinyali ana valf makarasını kaydırır | Yerel elektrik gücü olmayan sistemler, yüksek akışlı ana vanalar |
| Mekanik / silindir | Hareketli bir parçayla fiziksel temas vanayı çalıştırır | Makinelerde limit anahtarlama tarzı sıralama |
Solenoidle çalıştırılan valfler, modern otomatik ekipmanlarda hakimdir çünkü programlanabilir mantık kontrolörleriyle doğrudan entegre olurlar ve yalnızca manuel veya mekanik çalıştırmayla elde edilmesi zor olan hassas, tekrarlanabilir zamanlamaya olanak tanırlar.
Aktüatörler: Hava Basıncını Harekete Dönüştürme
Pnömatik Silindirler
Silindirler, hava basıncını doğrusal kuvvete ve harekete dönüştüren en yaygın pnömatik aktüatördür. Tek etkili silindirler bir yönde hareket etmek için hava basıncını ve geri dönmek için bir yay kullanırken, çift etkili silindirler hem uzatma hem de geri çekme vuruşları için hava basıncını kullanarak her iki yönde de kuvvet iletir ve hız ve konumlandırma üzerinde daha iyi kontrol sunar.
Döner Aktüatörler
Döner aktüatörler, doğrusal piston hareketini veya kanat hareketini, tipik olarak kremayer ve pinyon veya kanat mekanizması yoluyla döner çıkışa dönüştürür ve genellikle 90 veya 180 derecelik kontrollü bir dönüş darbesi gerektiren valf döndürme, parça çevirme ve kelepçeleme kolları gibi uygulamalarda yaygındır.
Hava Motorları ve Tutucular
Hava motorları, elektrikli motorlardan farklı olarak yük altında aşırı ısınmadan güvenli bir şekilde durma yetenekleri açısından değerli olan aletler ve karıştırıcılar için sürekli döner çıkış sağlar. Pnömatik kıskaçlar, paralel veya açılı, otomatik montajda parçaları almak ve yerleştirmek için silindir tahrikli çeneler kullanır ve genellikle tek başına basınç değerinden ziyade kavrama kuvveti ve çene stroku ile belirlenir.
Dağıtım: Boru Tesisatı, Boru Tesisatı ve Bağlantı Parçaları
Dağıtım ağı çok küçükse veya hava sızdırıyorsa, doğru şekilde belirlenmiş bir kompresör, FRL ünitesi ve valf seti bile düşük performans gösterecektir. Hat boyutu, malzeme seçimi ve montaj kalitesi, basınç düşüşünü ve enerji maliyetini doğrudan etkiler.
- Poliüretan ve naylon boru hafiflikleri, bükülmeye karşı dayanıklılıkları ve itmeli bağlantı parçalarıyla uyumluluğu nedeniyle esnek kullanım noktası çalışmaları için standart seçimdir.
- Alüminyum veya paslanmaz borular kalıcı ana dağıtım başlıkları için tercih edilir; dişli çelikten daha düşük uzun vadeli sızıntı ve kaynaklı boruya göre daha kolay yeniden konfigürasyon sunar.
- Bas-bağlantı parçaları dişli bağlantı parçaları sabit kurulumlar için daha kalıcı, titreşime dayanıklı bir bağlantı sunarken, aletsiz hızlı montaj ve sökme işlemine olanak tanır.
Küçük boyutlu borular, zayıf silindir performansının en yaygın ve gözden kaçan nedenlerinden biridir. Yetersiz güçte görünen bir silindir, silindirin kendisindeki herhangi bir arızadan ziyade, çoğunlukla iç çap boyutuna ve strok hızına göre çok küçük bir boru çapı nedeniyle akıştan mahrum kalır.
Pnömatik Sistemin Boyutlandırılması: Pratik Yönergeler
Doğru boyutlandırma, hem büyük boyutlu bir kompresörden kaynaklanan enerji israfını hem de küçük boyutlu bir kompresörün kronik düşük performansını önler. Başlangıç noktası yalnızca tepe akışı değil, her zaman toplam hava talebidir.
Silindir Hava Tüketiminin Hesaplanması
Çift etkili bir silindir için hava tüketimi, delik alanının, strok uzunluğunun, çalışma basıncının ve çevrim hızının bir fonksiyonudur. Bir çalışma yaklaşımı olarak, bir silindir her tam çevrim için kabaca süpürdüğü hacmini çalışma basıncındaki sıkıştırma oranıyla çarparak tüketir. Bu çevrim başına rakamı dakika başına devir ile çarpmak, kompresör ve dağıtım ağının sadece anlık olarak değil sürekli olarak desteklemesi gereken ortalama akış talebini verir.
Sızıntı Muhasebesi
Sızıntı, basınçlı hava sistemindeki en büyük gizli maliyetlerden biridir. Endüstriyel tesislerde yapılan endüstri araştırmaları, sızıntının, bir sızıntı tespit programından geçmemiş sistemlerde üretilen toplam basınçlı havanın genellikle yüzde yirmi ila otuz aralığında önemli bir paya sahip olduğunu defalarca ortaya koymuştur; bu, rutin ultrasonik sızıntı araştırmalarını, pnömatik ekipman için mevcut en yüksek getiri sağlayan bakım faaliyetlerinden biri haline getirir (kaynak: ABD Enerji Bakanlığı basınçlı hava sistemi kılavuzu).
Basınç Düşüşü Bütçelemesi
İyi tasarlanmış bir sistem, herhangi bir bileşenin orantısız bir pay tüketmesine izin vermek yerine, her aşamaya, filtrelemeye, düzenlemeye, boru hatlarına ve valf sıralarına kabul edilebilir bir basınç düşüşü bütçesi ayırır. Genel bir kural olarak, alıcıdan kullanım noktasına kadar toplam basınç düşüşünü besleme basıncının yaklaşık yüzde 10'unun altında tutmak, aktüatör kuvvetini ve çevrim hızını korur.
Pnömatik Komponentlerin Kullanıldığı Yerler
Pnömatik sistemler, temizliğin, basitliğin ve ara sıra durmalara karşı toleransın, hidroliğin ham güç yoğunluğundan daha önemli olduğu durumlarda tercih edilen güç aktarım yöntemi olmaya devam etmektedir.
| Endüstri | Tipik bileşenler used | Neden pnömatik seçiliyor? |
|---|---|---|
| Otomotiv montajı | Solenoid valfler, döner aktüatörler, tutucular | Hızlı çevrim süreleri, tekrarlanabilir sıkma kuvveti |
| Yiyecek ve içecek ambalajları | Yağsız kompresörler, paslanmaz bağlantı parçaları | Kirlenme kontrolü, yıkamaya karşı dayanıklılık |
| Malzeme taşıma | Vakum jeneratörleri, pnömatik tutucular | Hafif takımlar, hassas parça kullanımı |
| Ağaç işleme ve sıkma | Tek etkili silindirler, ayak pedallı valfler | Basit, düşük maliyetli doğrusal sıkma kuvveti |
| Proses enstrümantasyonu | Düzenleyiciler, precision pressure controllers | Kararlı, düşük gürültülü kontrol sinyali havası |
Pnömatik ve Hidrolik ve Elektrikli Çalıştırma
Pnömatik, hidrolik ve elektrikli çalıştırma arasında seçim yapmak kuvvet gereksinimlerine, hassasiyete, çevreye ve maliyet toleransına bağlıdır. Hiçbiri evrensel olarak daha iyi değildir; her biri farklı bir çalışma kapsamına uyar.
| Faktör | Pnömatik | Hidrolik | Elektrik |
|---|---|---|---|
| Kuvvet yoğunluğu | Orta | Çok yüksek | Yüksek, dişlili |
| Hız | Hızlı | Orta | Değişken, programlanabilir |
| Temizlik | Temiz, atmosfere havalandırma | Yağ kaçağı riski | Temiz |
| Hassas konumlandırma | Ek sensörler olmadan sınırlı | Servo valflerle iyi | Mükemmel |
| Eksen başına tipik maliyet | Düşük | Yüksek | Orta to high |
Pnömatik aktüatör aktarma organlarına zarar vermek yerine aşırı yük altında durduğundan, özellikle aşırı yük güvenliğinin önemli olduğu yerlerde, yüksek hızlı, orta kuvvetli, tekrarlı hareketler için pnömatik sistemler pratik varsayılan olarak kalır.
Bakım ve Ortak Arıza Noktaları
Pnömatik sistem arızalarının çoğu, tekrar eden küçük bir dizi kök nedenden kaynaklanır ve bu noktalara rutin olarak dikkat edilmesi, plansız arıza sürelerinin çoğunu önler.
| Belirti | Muhtemel sebep | Önerilen kontrol |
|---|---|---|
| Silindir yavaş dönüyor | Küçük boyutlu borular, tıkanmış filtre, düşük regülatör ayar noktası | Yük altında silindir portundaki hat basıncını kontrol edin |
| Valf vites değiştiremiyor | Aşınmış contalar, kirli hava, solenoid bobin arızası | Bobin direncini ve makarayı pislik açısından inceleyin |
| Aşırı hava tüketimi | Sızdıran bağlantı parçaları, aşınmış silindir contaları | Boşta kalma dönemlerinde ultrasonik sızıntı araştırması |
| Hava hattında su | Küçük boyutlu veya eksik kurutucu, alıcı tahliyesi ihmal edilmiş | Otomatik tahliye işlevini ve kurutucunun çiğlenme noktasını doğrulayın |
| Düzensiz aktüatör hızı | Akış kontrol valfinin kayması, tutarsız besleme basıncı | Ölçüm çıkışı akış kontrollerini yeniden ayarlayın ve regülatör stabilitesini kontrol edin |
Bağlantılardaki tıslamaların dinlenmesi, alıcı tahliye fonksiyonunun kontrol edilmesi ve filtre diferansiyel basıncının doğrulanması gibi basit bir haftalık inceleme, gelişen arızaların büyük çoğunluğunu, üretimin durmasına neden olmadan önce yakalar.
Pnömatik Bileşen Tasarımında Güncel Eğilimler
Pnömatik donanım olgun bir teknolojidir, ancak bileşen tasarımı, enerji maliyeti baskısına ve bağlantılı üretim ekipmanlarına yönelik daha geniş çaplı baskıya yanıt olarak gelişmeye devam etmektedir.
- Elektronik olarak izlenen valf manifoldları artık döngü sayımlarını, yanıt süresini ve bobin sağlığını bir kontrol sistemine raporlayarak takvime dayalı bakım yerine tahmine dayalı bakıma olanak tanıyor.
- Düşük sürtünmeli silindir conta malzemeleri kopma basıncını azaltır, delik boyutunu değiştirmeden hafif yüklerde hava tüketimini azaltır.
- Dijital oransal basınç regülatörleri Doğrudan PLC'den kontrol edilen programlanabilir, tekrarlanabilir basınç ayar noktaları gerektiren uygulamalarda mekanik yaylı regülatörlerin yerini alır.
- Kompakt, yüksek akışlı, bas-bağlantı bağlantı parçaları Daha büyük dişli bağlantı elemanlarınınkine yakın akış katsayılarını korurken manifold ayak izlerini küçültmeye devam edin.
Bu gelişmelerin ortak noktası veri görünürlüğüdür: Bir zamanlar sessizce çalıştırılan pnömatik kontrol bileşenleri, bağlı bir üretim hattının geri kalanıyla birlikte akış, basınç ve döngü davranışının izlenebilmesi için giderek daha fazla enstrümantasyona tabi tutulmaktadır.
Sıkça Sorulan Sorular
Tipik bir devredeki ana pnömatik sistem bileşenleri nelerdir?
Tipik bir devre, hava üretimi için bir kompresör, hava hazırlama için bir FRL ünitesi, pnömatik kontrol için yön ve akış kontrol valfleri, hareket için silindirler veya döner aktüatörler ve bunlar arasındaki dağıtım için boru veya boru tesisatı içerir.
Yön kontrol valfi ile akış kontrol valfi arasındaki fark nedir?
Bir yön kontrol valfi, aktüatör hareketinin yönünü kontrol ederek hangi porttan havanın akacağını belirlerken, bir akış kontrol valfi, hareket hızını kontrol ederek hava akışının hızını kısıtlar. Çoğu devre her ikisini de birlikte kullanır.
Pnömatik silindir neden beklenenden daha yavaş hareket ediyor?
Yavaş silindir hareketi çoğunlukla silindirin kendisindeki bir arızadan ziyade, küçük boyutlu borulardan, tıkanmış bir filtre elemanından, çok düşük ayarlanmış bir regülatörden veya zamanla kapanan bir akış kontrol valfinden kaynaklanır.
Bir sızıntının gerçekte maliyeti ne kadardır?
Tek bir küçük sızıntı önemsiz görünebilir, ancak kompresörler hat basıncını korumak için sürekli çalıştığından sızıntılar artar. Endüstriyel tesislerdeki ultrasonik sızıntı araştırmaları, toplam basınçlı hava üretiminin anlamlı bir payına karşılık gelen sızıntı oranlarını rutin olarak ortaya çıkarır ve sızıntı onarımını bir tesisteki en hızlı geri ödemeli bakım faaliyetlerinden biri haline getirir.
Yağlayıcının rolü nedir ve her zaman gerekli midir?
Bir yağlayıcı, yağlanacak şekilde tasarlanmış bileşenlerdeki iç sürtünmeyi azaltmak için hava akışına ince bir yağ buharı ekler. Her zaman gerekli değildir; Birçok modern silindir ve valf, kuru, yağsız hava ile çalışacak şekilde tasarlanmış önceden yağlanmış, düşük sürtünmeli contalar kullanır ve aynı devrede yağlanmış ve yağlanmamış bileşenlerin karıştırılmasından kaçınılmalıdır.
Tek etkili ve çift etkili silindir arasında nasıl seçim yapabilirim?
Tek etkili silindirler, yay geri dönüşünün kabul edilebilir olduğu ve yalnızca bir yönde kuvvet gerektiren basit kenetleme veya itme görevlerine uygundur. Otomatik endüstriyel uygulamaların çoğunu kapsayan, her iki yönde de kuvvet ve kontrollü hıza ihtiyaç duyulduğunda çift etkili silindirler daha iyi bir seçimdir.
Pnömatik hatlarda nemin ortaya çıkmasına ne sebep olur?
Sıkıştırılan hava, sıcaklığını yükseltir ve aşağı yönde soğudukça su buharı tutma kapasitesini azaltır, bu da yoğuşmaya neden olur. Alıcıda yeterli kurutma ve düzgün çalışan bir otomatik tahliye olmadığında, bu nem sistem içerisinde dolaşarak vanalara zarar verebilir ve korozyona neden olabilir.
Pnömatik ve elektrikli çalıştırma aynı makinede birleştirilebilir mi?
Evet ve bu modern otomasyonda yaygındır. Tipik bir hibrit tasarım, hassas konumlandırma görevleri için elektrikli eksenleri ve hızlı, tekrarlayan kenetleme veya çıkarma görevleri için pnömatik silindirleri kullanır ve tek bir teknolojiye özel olarak güvenmek yerine her bir teknolojinin güçlü yönlerinden yararlanır.
