Pnömatik sistemler modern endüstriyel otomasyonun omurgasıdır ve nasıl çalıştıklarını, nerede arızalandıklarını ve bunların nasıl optimize edileceğini anlamak, aksama süresini ve işletme maliyetlerini doğrudan azaltabilir. Bu kılavuz, üretim ortamlarından alınan gerçek rakamlarla temel bileşenlerden performans kıyaslamalarına kadar her şeyi kapsar.
Pnömatik Sistemlerin Temel Bileşenleri Açıklandı
Kompresörler
Döner vidalı kompresörler, tutarlı basınçta sürekli hava akışı sağladıklarından endüstriyel tesislerde hakimdir. Tipik bir 55 kW'lık döner vida ünitesi kabaca elektrik üretebilir 9–10 m³/dak serbest hava 7 barda düzinelerce orta boy silindire aynı anda güç sağlamaya yetiyor. Pistonlu pistonlu kompresörler, küçük mağazalar ve aralıklı kullanım uygulamaları için yaygındır.
Hava Alıcıları
Depolama tankları talep artışlarını tamponlar ve kompresörün düşük yük dönemlerinde kapanmasına olanak tanır. Temel kural şudur: Kompresör çıkışının m³/dakikası başına 6–10 litre tank kapasitesi . Küçük boyutlu bir alıcı, kompresörü kısa çevrime zorlayarak aşınmayı ve enerji tüketimini %20'ye kadar artırır.
FRL Birimleri
filter-regulator-lubricator combination is the last line of air preparation before each machine or actuator group. ISO 8573-1 Class 1 filtration targets particles down to 0.01 micron, dew points of -70°C, and oil content below 0.01 mg/m³ — essential for protecting precision air cylinders and valves from contamination-related failures.
Yön Kontrol Valfleri
se valves route compressed air to either end of an air cylinder or to an exhaust port. A standard 5/2-way solenoid valve can switch flow paths in 20 milisaniyenin altında Yüksek hızlı uygulamalarda saniyede 10 vuruşun üzerinde çevrim hızlarına olanak sağlar. Vana boyutu kritiktir: Küçük boyutlu bir vana, aktüatörün hızını ve kuvvetini sınırlayan bir basınç düşüşü yaratır.
Hava Tüpü Çeşitleri ve Seçim Kriterleri
air cylinder is the workhorse of any pneumatic system, yet it comes in enough variants that selecting the wrong type causes persistent performance or maintenance problems. The table below compares the most common types used in production environments.
| Silindir Tipi | Delik Aralığı | Strok Uzunluğu | Tipik Kullanım | 6 barda Kuvvet Çıkışı |
|---|---|---|---|---|
| ISO Standardı (Çift Etkili) | 12–320 mm | 2.000 mm'ye kadar | Genel otomasyon, sıkma | 68 N – 483kN |
| Kompakt / Kısa Stroklu | 12–100 mm | 1–50 mm | Dar alanlar, baskı | 68 N – 47 kN |

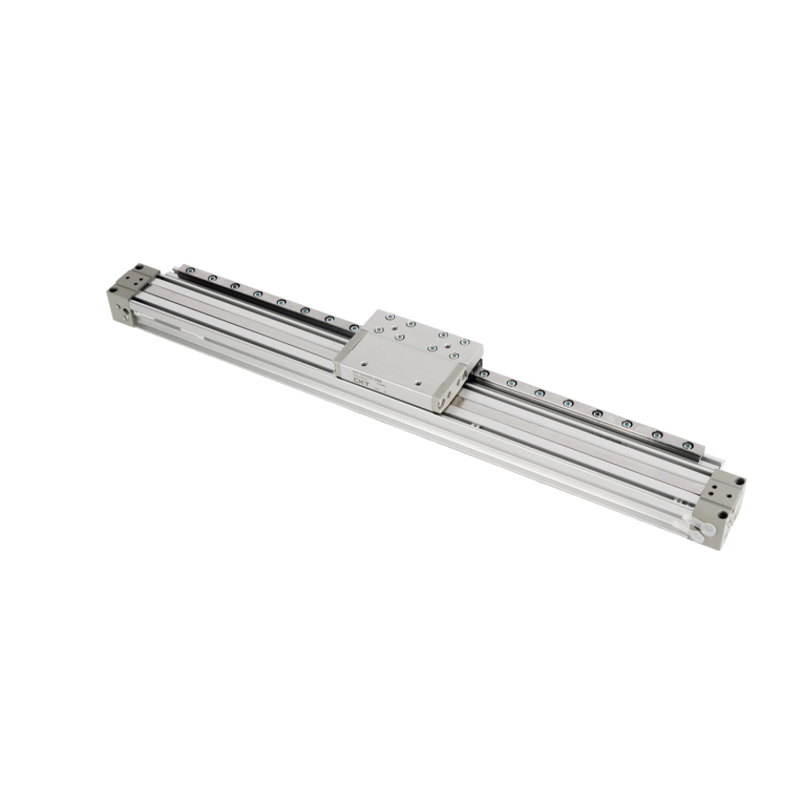

| Milsiz Silindir | 16–80 mm | 10.000 mm'ye kadar | Uzun yolculuk taşımacılığı | 120 N – 30 kN |
| Tek Etkili (Yay Dönüşlü) | 6–125 mm | 200 mm'ye kadar | Arıza emniyetli kelepçeleme, valfler | 28 N – 73 kN (net) |
| Kılavuzlu / Kayar Silindir | 16–100 mm | 300 mm'ye kadar | Yanal yük uygulamaları | 120 N – 47 kN |
| Döner Aktüatör | 10–200 mm kanat | 90°–270° dönüş | İndeksleme, tornalama | 0,3–500 Nm tork |
Silindir çapı boyutunu seçerken her zaman bir %25–30 güvenlik marjı Sürtünmeyi, devredeki basınç düşüşlerini ve zamanla conta aşınmasını hesaba katmak için teorik kuvvet gereksiniminin üzerinde. 500 N gerektiren bir yük için sistemin düzenlenmiş basıncında en az 650 N sağlayan bir delik seçin.
Strok uzunluğu seçimi, gerekli hareket mesafesinin ayarlanmasının ötesinde de önemlidir. Uzun stroklar, basınç yükleri altında çubuğun burkulması riskini artırır. Yaklaşık 300 mm'yi aşan herhangi bir strok için Euler'in burkulma formülünü veya üreticinin yük çizelgelerini kullanın; birçok mühendis, çubuk bükülene ve takımlara veya makine çerçevesine zarar verene kadar bunu görmezden gelir.
Basınç Düzenlemesi Tüm Pnömatik Sistem Performansını Nasıl Etkiler?
Aktüatörlerin çoğunun yalnızca 5-6 bar'a ihtiyacı olduğu halde, birçok tesis tüm tesis dağıtımını 8 veya 10 bar'da çalıştırır. Bu tek alışkanlık muazzam miktarda enerji israfına neden olur. Sistem basıncındaki her 1 barlık azalma, kompresörün enerji tüketimini yaklaşık olarak azaltır. %6–8 . Basınçlı hava enerjisine yılda 150.000 ABD Doları harcayan bir tesiste, kritik olmayan devrelerde basıncı 8 bar'dan 6 bar'a düşürmek yıllık 18.000 ila 24.000 ABD Doları tasarruf sağlayabilir.
solution is zone regulation — using dedicated pressure regulators at each machine or machine group to supply only the pressure each actuator needs, while the main distribution runs at a slightly higher header pressure for standby margin. A properly zoned plant typically reduces average network pressure by 1–2 bar without any loss of production throughput.
Basınç Düşüşü: Sessiz Performans Hırsızı
Alıcı çıkışı ile hava silindiri portu arasındaki basınç düşüşü, çoğu pnömatik sistem performansı sorununun ortaya çıktığı yerdir. Her metrelik küçük boru, her keskin 90 derecelik dirsek, her kirli filtre elemanı direnç katar. Endüstri hedefi, kompresör çıkışından aktüatöre kadar toplam basınç düşüşünü sınırlamaktır. 0,5–1,0 bardan fazla değil bakımlı bir sistemde.
Aşırı basınç düşüşünün arkasındaki yaygın suçlular:
- Filtre elemanları pas, tortu veya kompresör yağıyla tıkanmış; doymuş bir filtredeki fark basıncı tek başına 0,8 bar'ı aşabilir
- Küçük boyutlu ana dağıtım boruları — şebekedeki 6–8 m/s'nin üzerindeki hava hızı türbülanslı akışa ve önemli basınç kaybına neden olur
- Boru deliğinden daha küçük iç açıklıklara sahip hızlı bağlantı parçaları
- Yön kontrol valfleri gerekli akış hızı için yetersiz boyutlandırılmıştır (Cv değeri uyumsuzluğu)
- Sızıntılar — 7 bar'da 1 mm çaplı bir sızıntı, saatte yaklaşık 1,1 m³/dak serbest hava israfına neden olur; bu, birkaç standart hava silindirini sürekli olarak çalıştırmaya yeterlidir.
Dağıtım ağı boyunca bir basınç araştırması yürütmek (alıcıdaki, her makine giriş manifoldundaki ve yük altındaki silindir portundaki basıncı kaydetmek) kayıpların tam olarak nerede meydana geldiğini ortaya çıkarır. Bu bir günden az sürer ve bir çeyrek içinde geri dönüş sağlayan düzeltici eylemleri tutarlı bir şekilde tanımlar.
Basınçlı Hava Kalitesi Standartları ve Silindirler İçin Neden Önemlidir?
ISO 8573-1 standard defines compressed air quality classes across three contaminants: solid particles, water (dew point), and total oil. Most industrial applications fall into quality class 3 or 4 for general pneumatics, but precision air cylinders in electronics assembly, food processing, or medical device manufacturing need class 1 or 2 air.
| Kalite Sınıfı | Maksimum Parçacık Boyutu | Basınç Çiğlenme Noktası | Maksimum Yağ İçeriği | Tipik Uygulama |
|---|---|---|---|---|
| 1. Sınıf | 0,1 mikron | -70°C | 0,01 mg/m³ | Tıbbi, yarı iletken |
| Sınıf 2 | 1 mikron | -40°C | 0,1 mg/m³ | Gıda, ilaç ambalajı |
| 3. Sınıf | 5 mikron | -20°C | 1 mg/m³ | Genel imalat |
| 4. Sınıf | 15 mikron | 3°C | 5 mg/m³ | Ağır sanayi, dış mekan |
| Sınıf 5 | 40 mikron | 7°C | 25 mg/m³ | Pnömatik aletler, üfleme |
Sınıf 4 veya 5 havanın, sınıf 2 veya 3 servis için derecelendirilmiş hassas hava silindirlerinden geçirilmesi contanın bozulmasını hızla hızlandırır. Nem kirliliği özellikle agresiftir: hava silindiri haznesinin içindeki yoğunlaşan su paslanmaya, delik yüzeyinin çizilmesine ve sonuçta conta arızasına neden olur. Endüstriyel aktüatör arıza modları üzerine yapılan araştırmalar, zamanından önce arızaların %40-60'ını sürekli olarak kirli hava beslemesine bağlamaktadır mekanik aşırı yük veya kullanım ömrü sonu aşınması yerine.
Soğutmalı kurutucular sınıf 3 ve 4 uygulamalar için standart çözümdür. Basınçlı hava akımını yaklaşık 3°C'ye soğutarak nemin yoğunlaşmasına ve akıp gitmesine neden olurlar. Kurutucu kurutucular, sınıf 1 ve 2 uygulamalar için gerekli olan sıfırın altındaki çiğlenme noktalarına ulaşır ancak daha fazla enerji tüketir - genellikle Kompresör gücünün %15–20'si ısıtmalı rejeneratif ünite için.
Hava Silindirini Doğru Boyutlandırma: Çap, Strok ve Hız Hesaplamaları
Delik boyutunun yanlış anlaşılması, pnömatik sistem mühendisliğinde en yaygın ve pahalı tasarım hatalarından biridir. Büyük boyutlu bir silindir, basınçlı havayı boşa harcar ve aşırı yastıklama zorlukları yaratır; küçük boyutlu olanı yük altında duruyor veya conta basınç limitlerinin yakınında çalışıyor.
Kuvvet Hesaplaması
theoretical output force of a double-acting air cylinder on the extend stroke is:
F = P × A = P × (π × D² / 4)
F, Newton cinsinden kuvvet, P, Pa cinsinden besleme basıncı ve D, metre cinsinden delik çapıdır. 6 barda (600.000 Pa) 63 mm çaplı bir silindir için:
F = 600.000 × (3,14159 × 0,063² / 4) = 600.000 × 0,003117 = 1.870 N (yaklaşık 190 kgf)
Geri çekme vuruşunda çubuk, delme alanının bir kısmını değiştirerek kuvveti azaltır. 20 mm'lik bir çubuğa sahip 63 mm'lik bir delik, aynı basınçta geri çekilme durumunda kabaca 1.680 N sağlar; bu, iki yönlü uygulamalarda dikkate alınması gereken %10'luk bir azalmadır.
Hız ve Akış Hızı
Silindir hızı, birim zamanda verilen havanın hacmine bağlıdır. Aktüatör hızı şu şekilde hesaplanır:
Q = A × v × (P_abs / P_atm)
Burada Q m³/s cinsinden serbest hava akışıdır, A piston alanıdır, v m/s cinsinden istenen piston hızıdır ve P_abs mutlak çalışma basıncıdır. Mutlak 6 barda 63 mm delik ile 0,5 m/s'ye ulaşmak için vana ve borunun yaklaşık olarak 23 litre/dak serbest hava — Valf Cv seçimi için yararlı bir kıyaslama.
Yastıklama Gereksinimleri
0,2 m/s'nin üzerindeki hızlarda pnömatik silindirler, pistonun, çubuğun ve bağlı takımların sert darbelerden zarar görmesini önlemek için strok sonu yastıklamaya ihtiyaç duyar. Yerleşik ayarlanabilir yastıklar yaklaşık 0,5 m/s'ye kadar orta hızlarda çalışır. Bunun üzerinde harici hidrolik amortisörler veya oransal valfler aracılığıyla programlanabilir yavaşlama gereklidir. 1 m/s hızla hareket eden 100 mm çaplı bir silindir üzerindeki tamponlamayı göz ardı etmek, 1 m/s'yi aşan darbe kuvvetleri oluşturabilir. 3–5kN uç kapağında - çoğu montaj donanımının binlerce döngüde tolere edebileceğinin çok ötesinde.
Basınçlı Hava ve Pnömatik Sistemler için Enerji Verimliliği Stratejileri
Basınçlı hava genellikle üretimde "dördüncü fayda" olarak adlandırılır ve iş birimi başına esasında sürekli olarak en pahalı olanıdır. Basınçlı hava sistemi için elektrikten mekanik işe dönüşüm verimliliği genellikle yalnızca %10–15 aktüatörde, doğrudan elektrikli motor tahriklerinde %85-90'a kıyasla. Bu durum enerji optimizasyonunu kritik derecede önemli kılmaktadır.
1. Adım
Gerçek Hava Tüketiminin Ölçülmesi
Ana kompresör çıkışına ve her ana makine grubuna akış ölçerler takın. Çoğu tesis, makinelerin %20-30'unun üretim çıktılarına göre orantısız derecede büyük miktarlarda hava kullandığını keşfeder. Bunlar silindirin yeniden boyutlandırılması, basıncın azaltılması veya prosesin yeniden tasarlanması için öncelikli hedefler haline gelir.
2. Adım
Çalışma Basıncını Azaltın ve Doğru Boyutlandırın
Gerçek basınç gereksinimi açısından her makineyi ve hava silindirini denetleyin. Büyük boyutlu silindirleri, daha düşük basınçta, doğru boyutlu silindirlerle değiştirin. Gerekli minimum basınca ayarlanmış kullanım noktası regülatörlerini takın. Farklı basınç gereksinimleri olan tesislerde, her şeyi en yüksek talep basıncında sağlamak yerine, yüksek basınçlı ve düşük basınçlı dağıtım halkalarına ayırmayı düşünün.
3. Adım
Kompresör Isısını Geri Kazanın
Döner vidalı kompresörler yaklaşık olarak reddeder Giriş enerjisinin %80-90'ı ısı olarak sıkıştırma sürecinde. Kompresör soğutma devresine bir ısı geri kazanım sistemi kurmak, bu termal enerjiyi alan ısıtma, proses suyu ısıtma veya kurutma uygulamaları için yakalar. Isı geri kazanımının geri ödeme süreleri genellikle 1-3 yıldır.
4. Adım
Sabit Hızlı Kompresörleri Değişken Hızlı Sürücülerle Değiştirin
Değişken hızlı sürücülü (VSD) kompresör, tam hızda yükleme ve boşaltma yerine, gerçek zamanlı olarak gerçek hava talebini karşılayacak şekilde motor hızını modüle eder. Talebin dalgalandığı tesislerde VSD kompresörleri tasarruf sağlar Kompresör enerjisinin %20–35'i sabit hızlı ünitelerle karşılaştırıldığında. Başabaş noktası tipik olarak vardiyanın önemli bölümleri için sistem kullanımının nominal kapasitenin %80'inin altına düştüğü zamandır.
Adım 5
Sızıntı Tespit ve Onarım Programının Uygulanması
Ultrasonik kaçak dedektörleri, 10 metreye kadar mesafelerdeki arka plan gürültüsünü kullanarak sızıntıları tespit edebilir. Sızıntıları etiketleyen, akış hızlarını belirleyen, maliyete göre önceliklendiren ve onarımın tamamlandığını takip eden yapılandırılmış bir program, tipik %20-30 kayıp oranından aşağıdaki kayıp oranına sürekli olarak sızıntı azaltmayı başarır 12 ay içinde %5-8 . Bu tek başına çoğu zaman ek kompresör kapasitesi ihtiyacını ortadan kaldırır.
Pnömatik Sistemler ve Hidrolik Sistemler: Her Biri Ne Zaman Seçilmeli
Hem pnömatik hem de hidrolik sistemler, kuvveti akışkan bir ortam üzerinden iletir, ancak özellikleri her birinin belirli uygulamalara daha uygun olmasını sağlar. Bu ikisini karıştırmak aşırı mühendislik gerektiren, pahalı sistemlere veya düşük performans gösteren sistemlere yol açar.
karakteristik
Pnömatik Sistem
Hidrolik Sistem
Çalışma basıncı
4–10 bar tipik
100–700 bar tipik
Çıkışı zorla
~50kN'ye kadar pratik
Birkaç MN'ye kadar
Hız
Hızlı; 3 m/s'ye kadar ortak
Orta; 0,1–0,5 m/s tipik
Pozisyon kontrolü
Zor (hava sıkıştırılabilirliği)
Mükemmel (sıkıştırılamaz akışkan)
Kontaminasyon riski
Düşük (hava bitmiş)
Yüksek (yağ sızıntısı, imha)
Bakım karmaşıklığı
Daha düşük; standart beceriler
Daha yüksek; sıvı analizi gerekli
Kurulum maliyeti
Daha düşük
Daha yüksek (rezervuar, filtreleme, contalar)
En iyi kullanım durumu
Yüksek hızlı, hafif ila orta kuvvette, temiz ortamlar
Yüksek kuvvet, hassas konumlandırma, ağır sanayi
Pratik bir sınır: kuvvet gereksinimlerinin kabaca aşıldığı yer 50 kN veya hassas orta strok konumu tutmanın zorunlu olduğu durumlarda, hidrolik genellikle daha iyi bir seçimdir. Bu eşiğin altında pnömatik sistemler hız, basitlik, temizlik ve daha düşük toplam sistem maliyeti açısından kazanır. Hidrolik preste pnömatik olarak çalıştırılan kelepçeler gibi birçok hibrit uygulamada, her iki teknoloji de aynı makinede bir arada bulunur.
Yüksek Kuvvetli Pnömatik Uygulamalar ve Hava Silindirlerinin Ölçeklendirmesi
Standart hava silindiri delik boyutları, mevcut sistem basıncında gerekli kuvveti sağlayamadığında, çeşitli tasarım stratejileri, hidroliğe geçiş gerekli hale gelmeden önce pnömatik kapasiteyi genişletir.
Tandem Silindirler
Çubukları birbirine bağlı olacak şekilde eş eksenli olarak monte edilen iki hava silindiri ünitesi, delik boyutunu artırmadan çıkış kuvvetini çoğaltır. 6 barda 100 mm çapındaki tandem çift silindir yaklaşık olarak 9,4kN — tek üniteden elde edilen çıktının neredeyse iki katı — dar alan zarfları için aynı silindir çapını korurken. Bunun karşılığında toplam uzunluk artırılır ve orantılı olarak daha yüksek hava tüketimi sağlanır.
Yağ Üzerindeki Hava Yoğunlaştırıcılar
se hybrid devices use a large-bore pneumatic piston driving a small-bore hydraulic piston to achieve hydraulic pressure from a pneumatic supply. A 10:1 intensifier fed at 7 bar produces 70 bar of hydraulic output, suitable for pressing, clinching, or staking operations that need precise force with clean exhaust. Air-over-oil systems eliminate the need for a full hydraulic power unit while achieving press forces of 50–200 kN kompakt tezgah montajlı konfigürasyonlarda.
Mekanik Bağlantı Yoluyla Pnömatik Silindir Çarpanları
Geçiş mekanizmaları, kam takipçileri ve kaldıraç bağlantıları, uygulama noktasında hava silindiri çıkışını mekanik olarak güçlendirir. 6 barda 50 mm çaplı bir silindir tarafından tahrik edilen basit bir manivelalı kelepçe geliştirilebilir 20 kN'yi aşan sıkma kuvvetleri geçiş geometrisi ölü merkeze yaklaştığında hareketin sonunda. Bu teknik kaynak fikstürlerinde ve pres aletlerinde yaygın olarak kullanılmaktadır.
Daha Büyük Çaplı Standart Silindirler
ISO 15552 uyumlu silindirler, 320 mm'ye kadar iç çaplarda mevcuttur. 6 barda, 320 mm çaplı bir hava silindiri yaklaşık olarak 483 kN teorik itme kuvveti — küçük hidrolik silindir bölgesine yaklaşıyor. Bu büyük çaplı üniteler strok başına önemli miktarda hava hacmi tüketir (320 mm'lik bir delik üzerinde 300 mm'lik bir strok, döngü başına yaklaşık 24 litre serbest havanın yerini alır), bu nedenle alıcı boyutu ve kompresör kapasitesi, bunları belirlemeden önce dikkatlice gözden geçirilmelidir.
Belirli Endüstri Ortamları için Hava Tüplerinin Seçilmesi
Tüm hava silindiri gövdeleri ve conta malzemeleri her çalışma ortamına uygun değildir. Zorlu veya özel koşullar için yanlış varyantın belirtilmesi, pnömatik sistemin geri kalanı ne kadar iyi tasarlanmış olursa olsun, arızanın daha da hızlanmasına neden olur.
- Yiyecek ve içecek: FDA uyumlu conta malzemelerine (silikon veya EPDM) sahip, harici yağlama gerektirmeyen ve bakteri oluşumuna dirençli pürüzsüz dış profillere sahip paslanmaz çelik gövdeli silindirler. Yıkama dereceli (IP67 veya IP69K) değişkenler, yüksek basınçlı su ve kimyasal temizleme döngülerini tolere eder.
- Yüksek sıcaklıktaki ortamlar: Standart NBR contaları 80°C'nin üzerinde arızalanır. 100°C'nin üzerindeki dökümhane, fırınlar veya prosese yakın uygulamalar için, 200°C'ye dayanıklı floroelastomer (FKM/Viton) contaları tercih edin. 150°C'nin üzerindeki ortam sıcaklıklarında, tutma halkalarını ve uç kapaklarını korumak için silindir gövdesi üzerinde harici ısı kalkanlarına da ihtiyaç vardır.
- Aşındırıcı ortamlar: Akımsız nikel kaplamalı veya sert anodize edilmiş alüminyum gövdeler, hafif kimyasal maddelere maruz kalmaya karşı dayanıklıdır. Denizcilik, açık deniz veya kimya tesisi ortamlarında, PTFE kaplı deliklere sahip tamamen paslanmaz çelik yapı, daha yüksek ağırlık ve fiyat karşılığında en iyi korozyon direncini sunar.
- ATEX/patlamaya dayanıklı bölgeler: Pnömatik aktüatörler, kıvılcım üretmediklerinden tehlikeli bölgelerde elektrikli tahriklerden doğası gereği daha güvenlidir. Ancak hava silindirine takılan valf solenoidleri ve konum sensörleri uygun ATEX bölge değerlerine sahip olmalıdır. Silindir gövdesinin kendisinin kıvılcım çıkarmadığının doğrulanması gerekir; alüminyum genel olarak kabul edilebilirdir ancak dökme demir, bölge sınıflandırma gerekliliklerine göre kontrol edilmelidir.
- Temiz oda uygulamaları: ISO Sınıf 5 ve daha iyi temiz odalar, gaz çıkışı olmayan contalara sahip, harici yağlama gerektirmeyen ve vakumla uyumlu malzemelere sahip silindirler gerektirir. Bazı yarı iletken ve düz panel ekran üreticileri, metalik kirlenme riskini ortadan kaldırmak için tamamen plastik gövdeli silindirler kullanır.
- Dış mekan ve inşaat ekipmanları: Hava koşullarına maruz kalan silindirlerin çinko-nikel veya sert krom çubuk kaplamalarına, kiri dışarıda tutmak için ağır hizmet tipi silecek contalarına ve anotlanmış veya boyalı gövdelere ihtiyacı vardır. Basınç spesifikasyonları aşırı sıcaklıkları dikkate almalıdır: -30°C'de standart yağlayıcılar kalınlaşır ve conta malzemeleri sertleşir, bu da düşük sıcaklıkta gres ve soğuk dereceli elastomerler gerektirir.
Genel amaçlı katalog seçimini varsayılan olarak kullanmak yerine, hava silindiri spesifikasyonunu gerçek çalışma ortamıyla eşleştirmek, deneyimli pnömatik sistem mühendislerinin ölçülebilir değer kattığı yerdir. Doğru varyantın artan maliyeti neredeyse her zaman erken saha arızasından sonra planlanmamış bir değiştirme döngüsünden daha azdır.
Pnömatik sistemler özünde güvenilir, hızlı ve uygun maliyetlidir doğru bileşen özellikleri, uygun hava kalitesi, doğru boyutlandırma ve yapılandırılmış bakım yaklaşımı ile tasarlandığında. Hava silindiri en görünür unsur olmayı sürdürüyor ancak performansı tamamen onu besleyen basınçlı hava sisteminin kalitesine bağlı. Hava hazırlığına ve basınç yönetimine yatırım yapın; akış yönündeki aktüatörler, tasarımlarının amaçladığı çevrim ömrünü sağlayacaktır.
