ASV Serisi Hızlı Egzoz Valfi
  • ASV Serisi Hızlı Egzoz Valfi
Akış Kontrol Vanası/Çek Valf

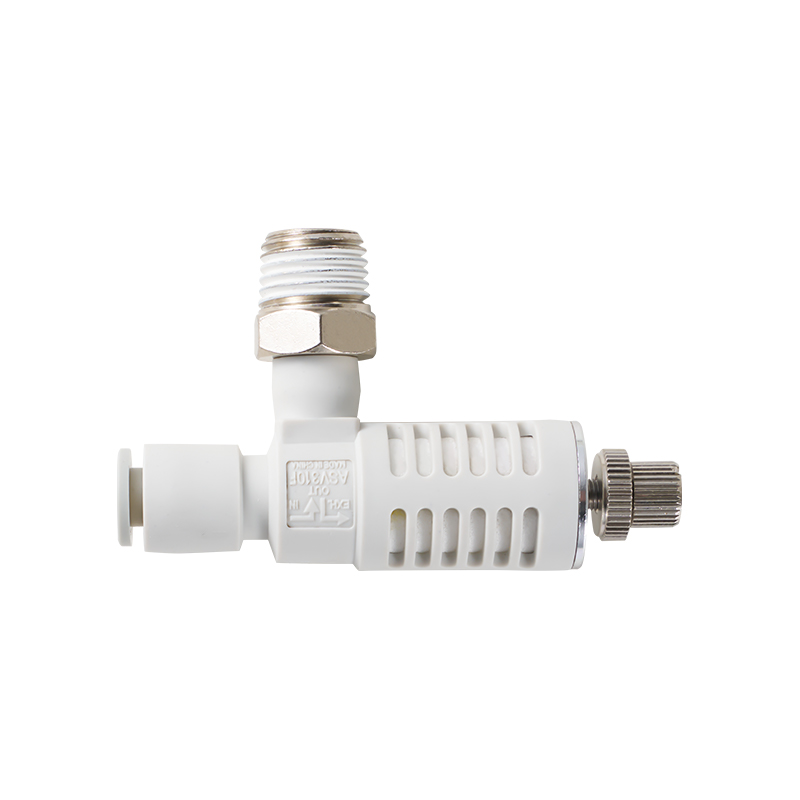

ASV Serisi Hızlı Egzoz Valfi

ASV serisi hızlı egzoz valfi, pnömatik sistemdeki aktüatörün egzoz işlemini hızlandırmak için kullanılan özel bir valftir. Egzoz yolunu optimize ederek silindirin veya pnömatik bileşenin sıfırlama tepki süresini kısaltır ve sistemin dinamik performansını artırır.

Temel özellikler
Egzoz yolu optimizasyonu

Aktüatörün iç boşluğundaki gazın engelsiz basınç tahliyesini sağlamak ve karşı basıncın neden olduğu eylem gecikmesini ortadan kaldırmak için doğrudan atmosfere düşük dirençli bir kanal oluşturun.


Entegre fonksiyonel tasarım

Tek valf gövdesi, harici karmaşık kontrol devrelerine ihtiyaç duymadan emme basıncı farkı yönlendirme ve hızlı egzoz gibi ikili işlevleri birleştirerek sistem yapısını basitleştirir.


Çalışma koşulu uyarlanabilirliği

Dahili dinamik denge yapısı, hava basıncı dalgalanmalarına uyum sağlar ve sık çalıştırma-durdurma veya yük değişim koşulları altında stabil egzoz özelliklerini korur.


Sistem verimliliği iyileştirmesi

Egzoz çevriminin kısaltılması ve ekipmanın boşta kalma süresinin azaltılmasıyla, pnömatik ekipmanın çevrim hızı ve enerji kullanım verimliliği dolaylı olarak iyileştirilir.


Arıza azaltma mekanizması

Artık basınç nedeniyle aktüatörün kontrol edilemeyen yer değiştirmesini önlemek için hava beslemesi kesildiğinde otomatik olarak egzoz moduna geçin.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：AK Serisi Çek Valf
SONRAKİ：ASP Serisi Pilot Kumandalı Çekvalfli Hız Kontrol Vanası

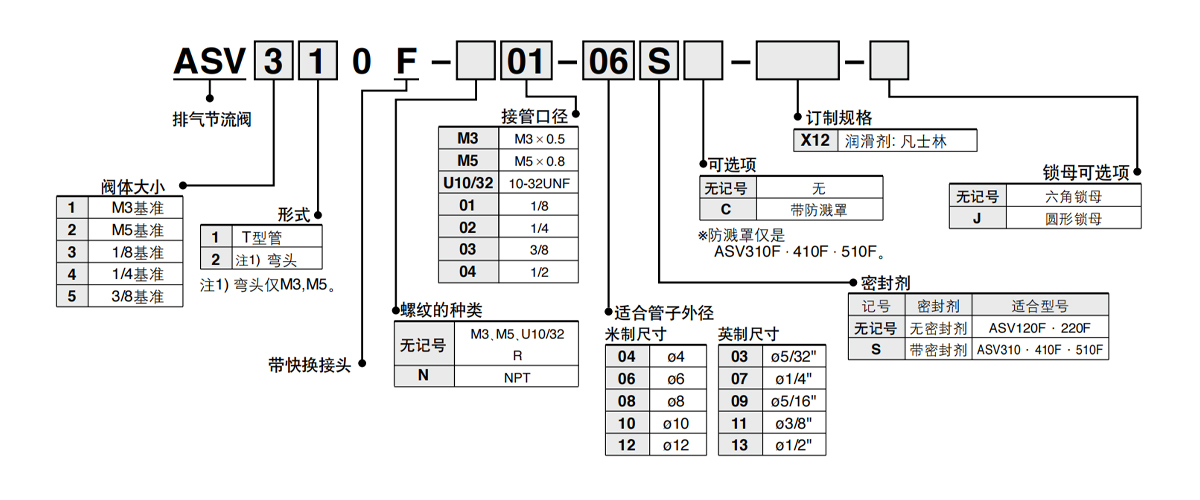

  • Modeli ASV120F ASV220F ASV310F ·410F ASV510F
    Kullanılan sıvı Hava
    Garantili basınç direnci 1.5MPa
    Maksimum çalışma basıncı 1 MPa
    Minimum çalışma basıncı 0,1MPa
    Ortam sıcaklığı ve sıvı sıcaklığı -5 ila 60°C (ancak dondurulmamış)
    Not 1 Uygun boru malzemesi Naylon, yumuşak naylon, poliüretan
    İsteğe bağlı Dairesel kilitleme somunu Sıçrama korumalı, yuvarlak kilitli somun
    Not 1) Yumuşak naylon ve poliüretanın maksimum çalışma basıncına dikkat edin.

    Hızlı egzoz valfi ve egzoz gaz kelebeği valfi entegre edilmiştir. Silindirlerin yüksek hızlı tahriki için kullanılabilir.
    ●Etkili kesit alanının yaklaşık 2 katı (hız kontrol valfleriyle karşılaştırıldığında)
    İlgili Modeller: ASV310F, 410F, 510F
    ● Bir susturucu ve hızlı değiştirilebilen konnektörle donatılmıştır
    ● Alev geciktirici reçine valf gövdesi standarttır (UL spesifikasyonu V-0)
    İlgili Modeller: ASV310F, 410F, 510F
    ● Tüm pirinç parçalar elektrolitik olarak nikel kaplamalıdır

  • Modeli Devralma çapı Boru dış çapına uygun (mm) Ses hızı akışı dm³/(s ·bar) Kritik basınç oranı
    4 6 8 10 12 5132” 1/4" 5/16" 3/8" 1/2" N-ÇIKIŞ ÇIKIŞ-EXH GİRİŞ-ÇIKIŞ ÇIKIŞ-EXH.
    ASV120F-M3 M3 × 0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5 × 0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

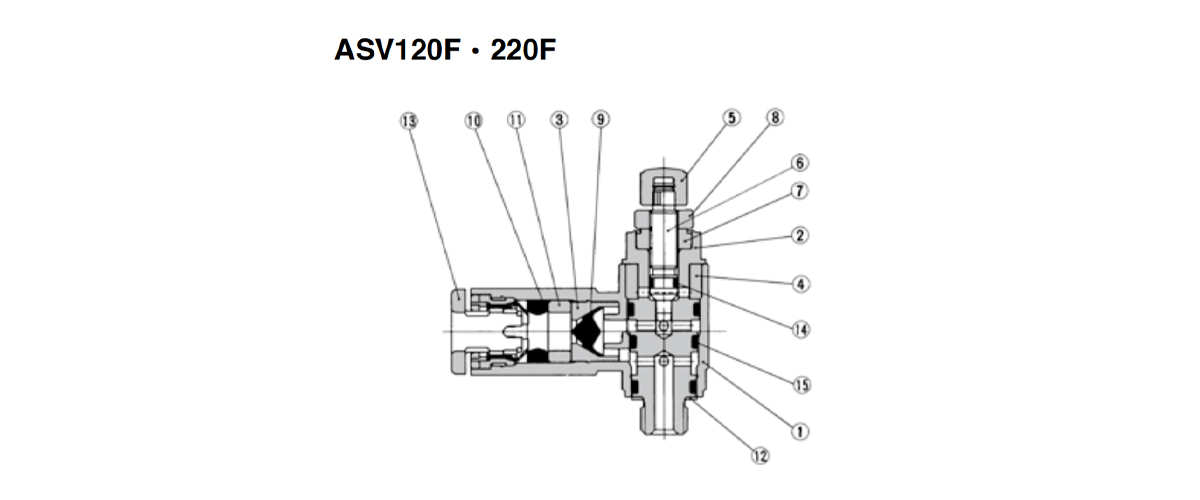

  • Bileşen parçaları
    Sayı Parça adı Malzeme Not
    1 Valf gövdesi A PBT
    2 Valf gövdesi B Pirinç Not 1) Akımsız nikel kaplama
    3 Valf yuvası halkası Pirinç Akımsız nikel kaplama
    4 Susturucu malzeme PVA süngeri
    5 El çarkı PBT M3 tipi: Pirinç akımsız nikel kaplama
    6 İğne valfi Pirinç Akımsız nikel kaplama
    7 İğne valfi guide seat Pirinç Akımsız nikel kaplama
    8 Kilit somunu Çelik Not 3) Çinko kromat Not 2)
    9 Valf çekirdeği HNBR
    10 Sızdırmazlık parçası NBR
    11 Ayırma halkası POM
    12 Sızdırmazlık pedi Paslanmaz çelik/NBR M3 tipi PVC'dir
    13 Serbest bırakma manşonu -
    14 O-halkası NBR
    15 O-halkası NBR
    Not 1) M3 type is made of stainless steel.
    Not 2) Round lock nuts are electroplated with nickel.
    Not 3) Round lock nuts are made of brass.

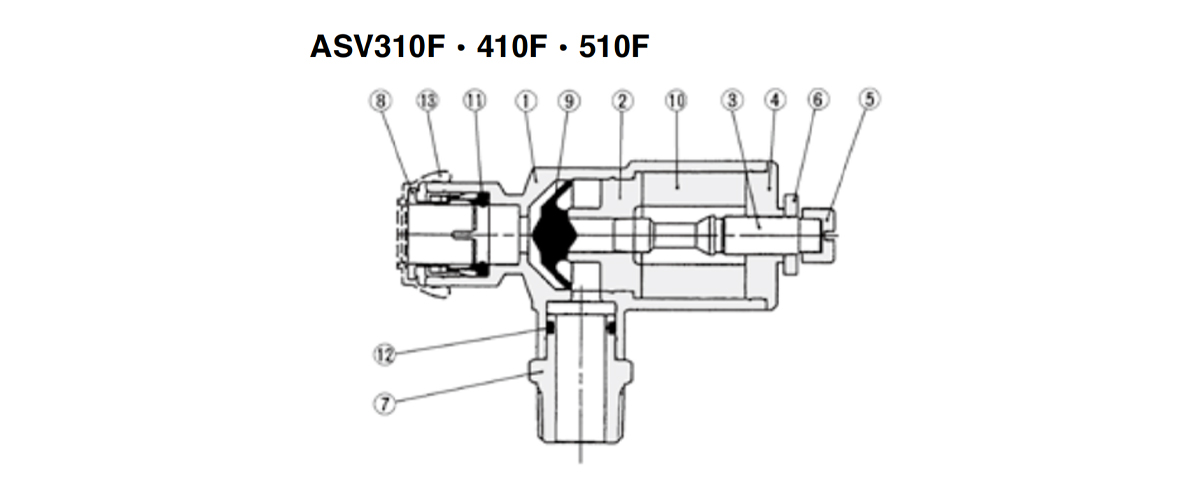

    Bileşen parçaları
    Sayı Parça adı Malzeme Not
    1 Valf gövdesi A PBT UL94V-0
    2 Valf yuvası halkası Alüminyum alaşımı Kromat tedavisi
    3 İğne valfi Alüminyum alaşımı Akımsız nikel kaplama
    4 İğne valfi guide seat Alüminyum alaşımı Akımsız nikel kaplama
    5 El çarkı Pirinç Akımsız nikel kaplama
    6 Kilit somunu Çelik Not 2) Çinko kromat Not 1)
    7 Presle takılan bağlantı Pirinç Akımsız nikel kaplama
    8 Serbest bırakma manşonu -
    9 Valf çekirdeği Poliüretan kauçuk
    10 Gürültü azaltıcı malzeme PVA süngeri
    11 Sızdırmazlık parçası NBR
    12 O-halkası NBR
    13 Kapak Alev geciktirici CR UL94V-0
    Not 1) Round lock nuts are electroplated with nickel.
    Not 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

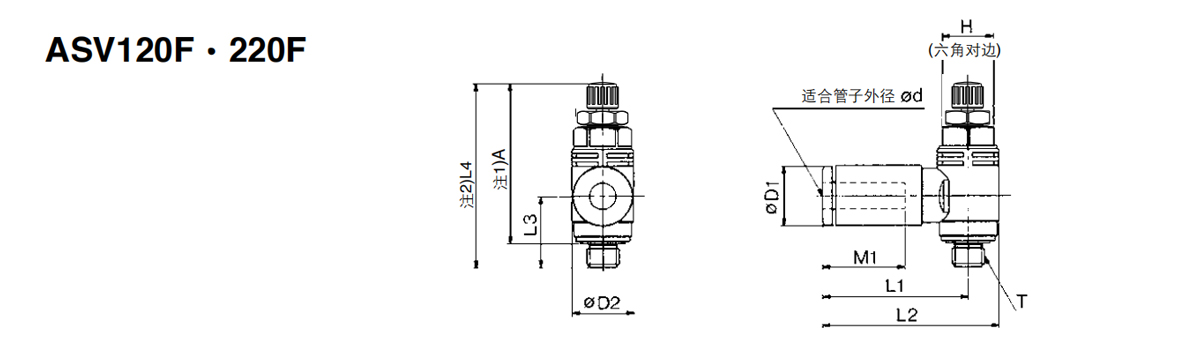

    Metrik boyutlar
    Modeliiii Boru dış çapı d için uygundur T H D1 D2 L1 L2 L3 L4 ※Bir M1 Kalite
    g
    Maks. Min. Maks. Min.
    ASV120F-M3-04 4 M3 × 0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5 × 0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5 × 0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Not 1) Reference dimensions after screwing in M thread
    Not 2) L4 is the reference dimension.

    İmparatorluk boyutları
    Modeliiii Boru dış çapı d için uygundur T H D1 D2 L1 L2 L3 L4 ※Bir M1 Kalite
    g
    Maks. Min. Maks. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Not 1) Reference dimensions after screwing in U10/32 thread.
    Not 2) L4 is the reference dimension.

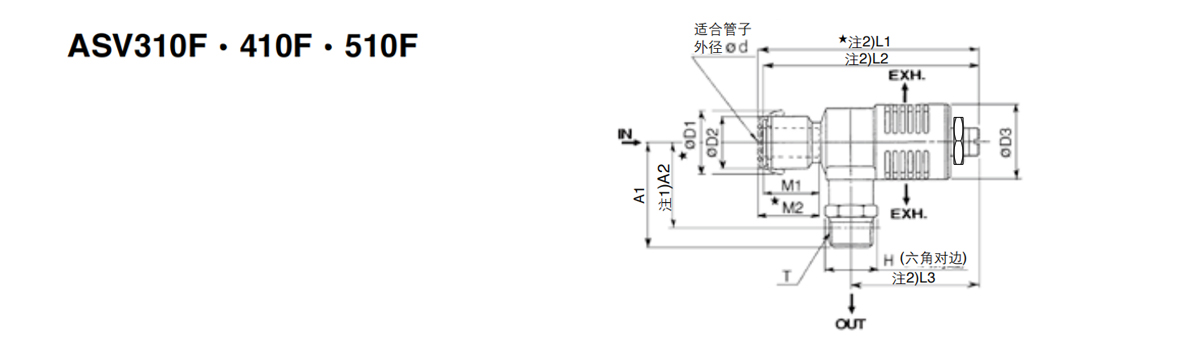

    Metrik boyutlar
    Modeliiii Boru dış çapı d için uygundur T H □D1 D2 D3 □L1 L2 L3 Not 2)
    A1     		A2 M1 ★M2 Kalite
    g
    Maks. Min. Maks. Min. Maks. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Kapaklı boyutlar.
    Not 1) Reference dimensions after screwing in R thread.
    Not 2) L1, L2, and L3 are reference dimensions.

    İmparatorluk boyutları
    Modeliiii Boru dış çapı d için uygundur T H ★D1 D2 D3 ★L1 L2 L3 Not 2)
    A1     		Not 1)
    A2     		M1 ★M2 Kalite
    g
    Maks. Min. Maks. Min. Maks. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Kapaklı boyutlar.
    Not 1) Reference dimensions after NPT thread is screwed in.
    Not 2) L1, L2, and L3 are reference dimensions.
