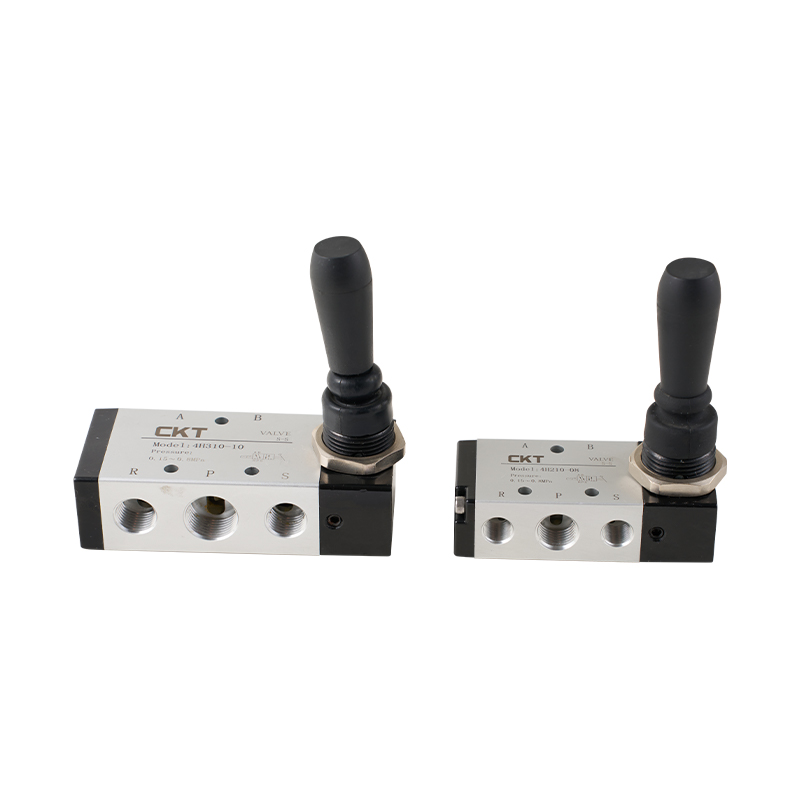

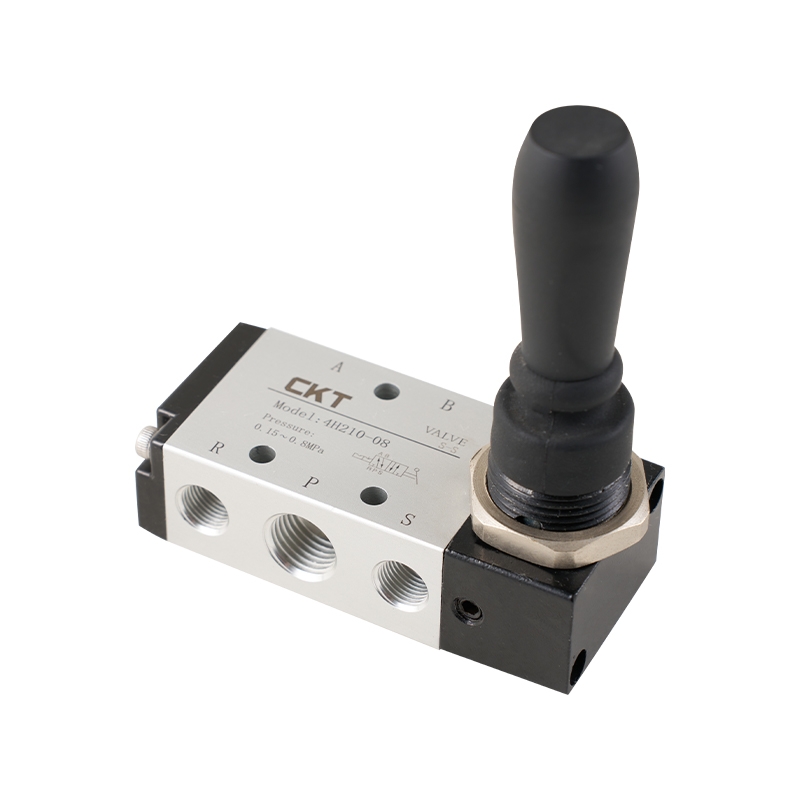

4H Serisi 5 Yollu Manuel Vana

4H Serisi 5 Yollu Manuel Valf, endüstriyel pnömatik sistemlerdeki çift etkili silindirlerin veya diğer aktüatörlerin besleme ve egzoz yollarının hassas şekilde değiştirilmesi için tasarlanmış temel bir manuel yön değiştirme kontrol elemanıdır.

Ana özellikler:
Güvenilir ve doğru çalışma: Sezgisel manuel tahrik yöntemi benimsenmiştir, valf gövdesi çalıştırma işlemi sorunsuzdur ve konumlandırma açık ve net olup, anahtarlama eyleminin doğruluğunu ve operasyonda güven duygusunu sağlar.

Kompakt sızdırmazlık yapısı: Gelişmiş bir sızdırmazlık çözümüyle birleştirilmiş çekirdek kayan kolon valf göbeği tasarımı, iç sızıntıyı etkili bir şekilde izole eder, genel yapı düzeni mükemmeldir, ağırlık hafiftir ve günlük bakım ve sökme uygundur.

Uzun süreli düşük dirençli çalışma: Anahtar iç deliği kanalı, dahili hareketli parçaların sürtünme direncini önemli ölçüde azaltan ve valfin genel servis ömrünü uzatmaya yardımcı olan özel bir yüzey işleme yöntemiyle işlenir.

Bakım gerektirmeyen yağlama: Tasarım, yağlama için harici yağlama yağı gerektirmez, bu da kullanım sürecini basitleştirir ve sonraki bakım gereksinimlerini azaltır.

Kolay kurulum ve adaptasyon: Sistem entegrasyon sürecini basitleştirmek için panel kurulum fonksiyonu sağlanmıştır ve kurulum basit ve stabildir, bu da vananın farklı uygulama senaryolarında uygulanabilirliğini artırır.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：4HV Serisi 2/3 4 Yollu El Vana
SONRAKİ：Sonraki makale yok

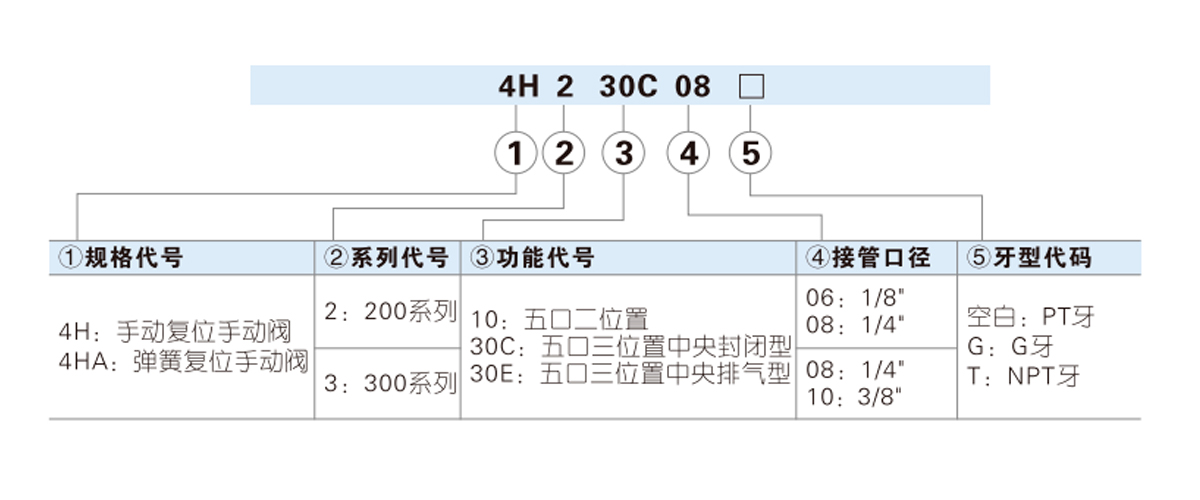

  • Modeli 210-06 230-06 210-08 230-08 310-08 330-08 310-10 330-10
    Çalışma ortamı Hava (40μm veya daha fazla filtrelenmiş)
    Çalışma modu Elle çalıştırılan doğrudan etkili
    Gösterge çapı [Hayırt 1] Giriş = Çıkış
    =Hava Egzozu=PT1/8     		Giriş = Çıkış =PT1/4;
    Egzoz=PT1/8     		Giriş = Çıkış
    =Hava Egzozu=PT1/4     		Giriş = Çıkış =PT3/8;
    Egzoz =PT1/4
    Etkin kesit alanı [Not 3] 4H210-08:17.0mm²(Cv=1.0)
    4H230C-08:13,6mm²(Cv=0,8)     		4H310-10:28.0mm²(Cv=1.65)
    4H330C-10:21,3mm²(Cv=1,25)
    Pozisyon sayısı 5 bağlantı noktalı 2 konumlu 5 bağlantı noktalı 3 konumlu 5 bağlantı noktalı 2 konumlu 5 bağlantı noktalı 3 konumlu 5 bağlantı noktalı 2 konumlu 5 bağlantı noktalı 3 konumlu 5 bağlantı noktalı 2 konumlu 5 bağlantı noktalı 3 konumlu
    Yağlama [Not 2] No
    Çalışma basıncı aralığı 0~1.0MPa(0~145psi)
    Garantili basınç direnci 1.5MPa(215psi)
    Çalışma sıcaklığı -20~70°C
    Gövde malzemesi Alüminyum
    Çalışma salınım açısı ±15° ±8,5° ±15° ±8,5° ±18° ±10° ±18° ±10°
    [Not 1] Alıcı için G dişleri ve NPT dişleri mevcuttur.
    [Not 2] Yağlama varsa ortada durdurulmamalı ve önerilen yağlayıcı ISO VG32 veya aynı kalitede yağdır.
    [Not 3] Etkin kesit alanı ve Cv değerleri, test akışı verilerine göre hesaplanır.

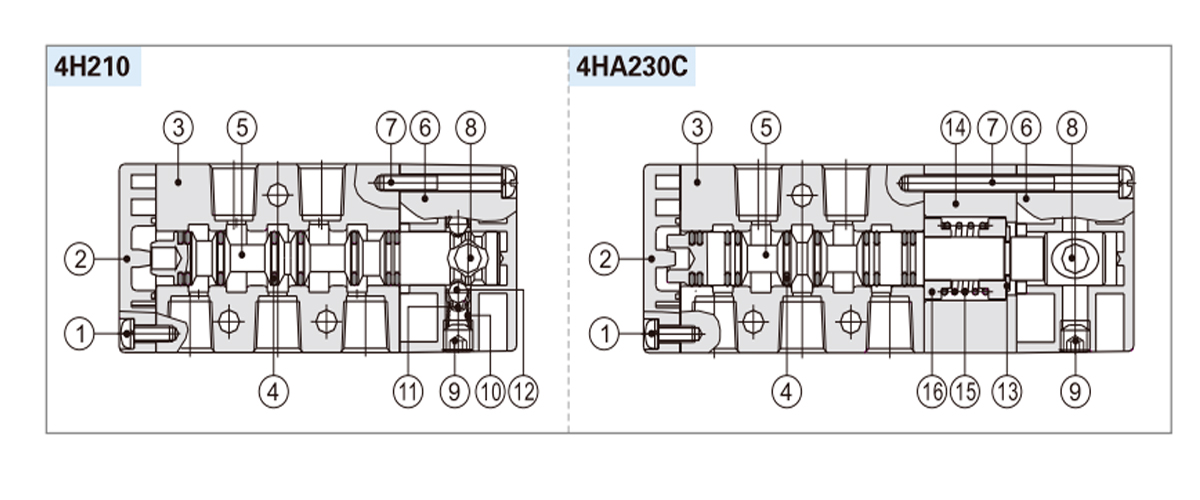

  • HAYIR. İsim HAYIR. İsim
    1 Phillips yuvarlak başlı vidalar 9 Altıgen soket başlı durdurma vidası
    2 Alt kapak 10 Bahar
    3 Vücut 11 Top koruması
    4 O-halkası 12 Top
    5 Makara 13 E-halka
    6 Elle çalıştırılan valf üst kapağı 14 Yan kapak
    7 Phillips yuvarlak başlı vidalar 15 Bahar
    8 Mil kafası 16 İade tutucusu

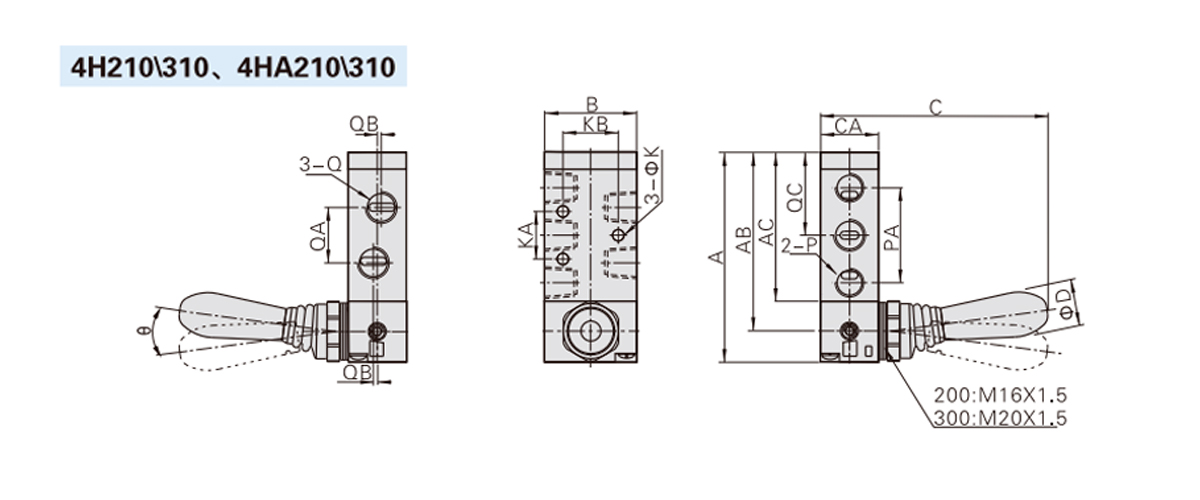

    Model/Sembol A AB klima B C CA D K KA bilgi bankası P PA Q KG QB kalite kontrol Θ
    4H210-06
    4HA210-06     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 15
    4H210-08
    4HA210-08     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 15
    4H310-08
    4HA310-08     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 18
    4H310-10
    4HA310-10     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 18

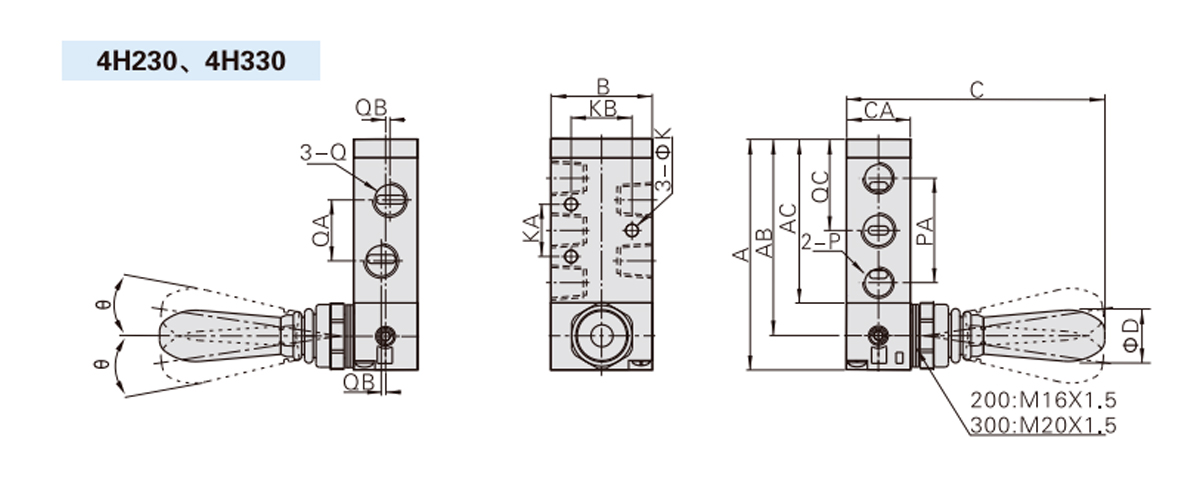

    Model/Sembol A AB klima B C CA D K KA bilgi bankası P PA Q KG QB kalite kontrol Θ
    4H230C-06
    4H230E-06     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4H230C-08
    4H230E-08'     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4H330C-08
    4H330E-08     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4H330C-10
    4H330E-10     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 10

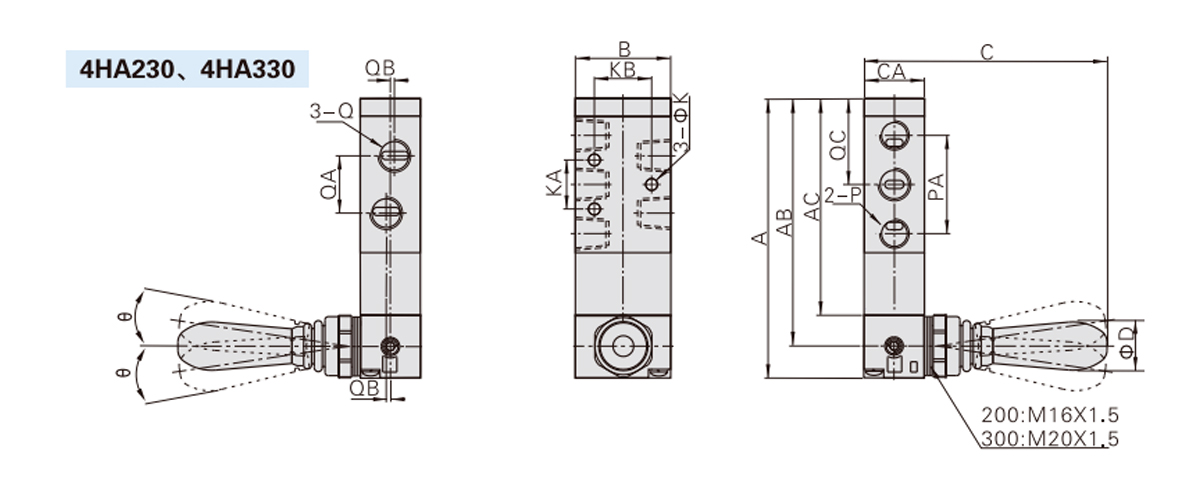

    Model/Sembol A AB klima B C CA D K KA bilgi bankası P PA Q KG QB kalite kontrol Θ
    4HA230C-06
    4HA230E-06     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4HA230C-08
    4HA230E-08     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4HA330C-08
    4HA330E-08     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4HA330C-10
    4HA330E-10     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 10
