1. Hafif ters dönüş, iyi el hissi, doğru konumlandırma;
2. Büyük etkili akış alanı, küçük basınç kaybı;
3. İki kurulum türü mevcuttur: panel ve alt, montaj somunlarıyla panel kurulumu.
| Standart Şartname | ||||||
| Modeli | 4HV2□□ -06(L) | 4HV2□□ -08(L) | 4HV3□□ -08(L) | 4HV3□□ -10(L) | 4HV4□□ -15(L) | 4HV4□□ -20(L) |
| Sıvı | Hava (40μm filtre elemanı ile filtrelenecek) | |||||
| Eylem | Manuel kontrol doğrudan etkili tip | |||||
| Bağlantı Noktası Boyutu | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | PT3/4 |
| Etkili Kesit Alanı | 14,0 mm² (Cv=0,78) | 16,0 mm² (Cv=0,89) | 30,0 mm² (Cv=1.67) | 33,0 mm² (Cv=1.83) | 88,0 mm² (Cv=4.89) | 95,0 mm² (Cv=5.27) |
| Pozisyon | 4 bağlantı noktası 2 konumu, 4 bağlantı noktası 3 konumu | |||||
| Yağlama | Gerekli değil | |||||
| Çalışma Basıncı Aralığı | 0~1.0MPa(0~145psi) | |||||
| Kanıt Basıncı | 1,5MPa(215psi) | |||||
| Çalışma Sıcaklığı | -20~70°C | |||||
| Çalışma Açısı | 90°(45°eğer 4 port 3 konum) | |||||

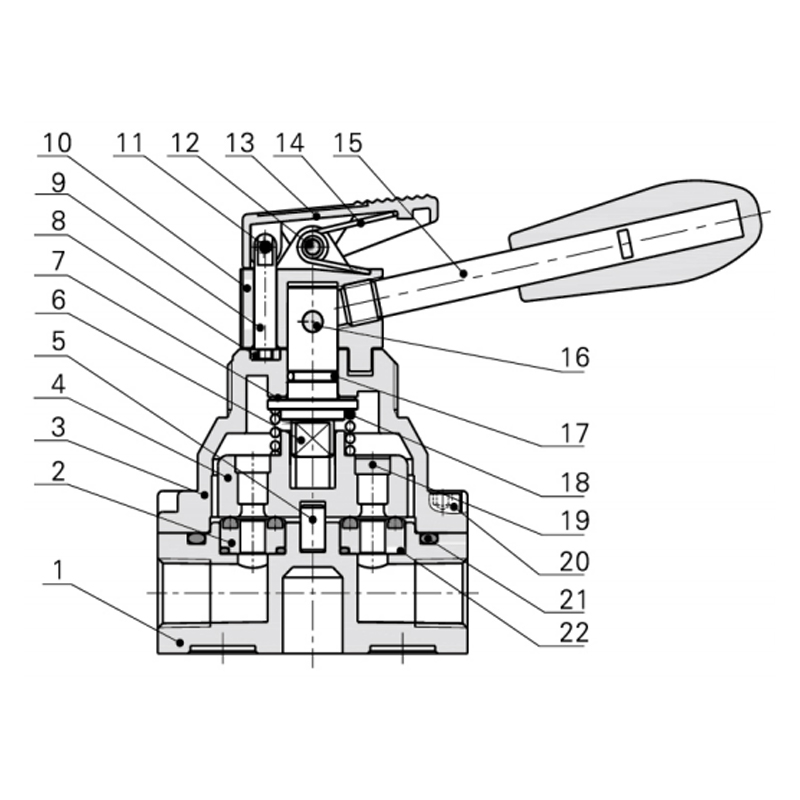

| Öğe | Modelii | Öğe | Modelii |
| 1 | Ana Gövde | 12 | Pim-1 |
| 2 | Mühür Tabanı | 13 | Ön Kapak |
| 3 | Vana Kapağı | 14 | Bahar |
| 4 | Valf Tapası | 15 | Kolu |
| 5 | Sütun Pimi | 16 | Pim-2 |
| 6 | Şaft | 17 | Şaft O Ring |
| 7 | Yıkayıcı | 18 | Bahar |
| 8 | Sabitleme Plakası | 19 | Demir Plaka |
| 9 | Kilit Pimi | 20 | Sabitleme Vidası |
| 10 | Valf Kapağı | 21 | Ana Gövde O-ring |
| 11 | Bahar Pin | 22 | Mühür Tabanı O-ring |

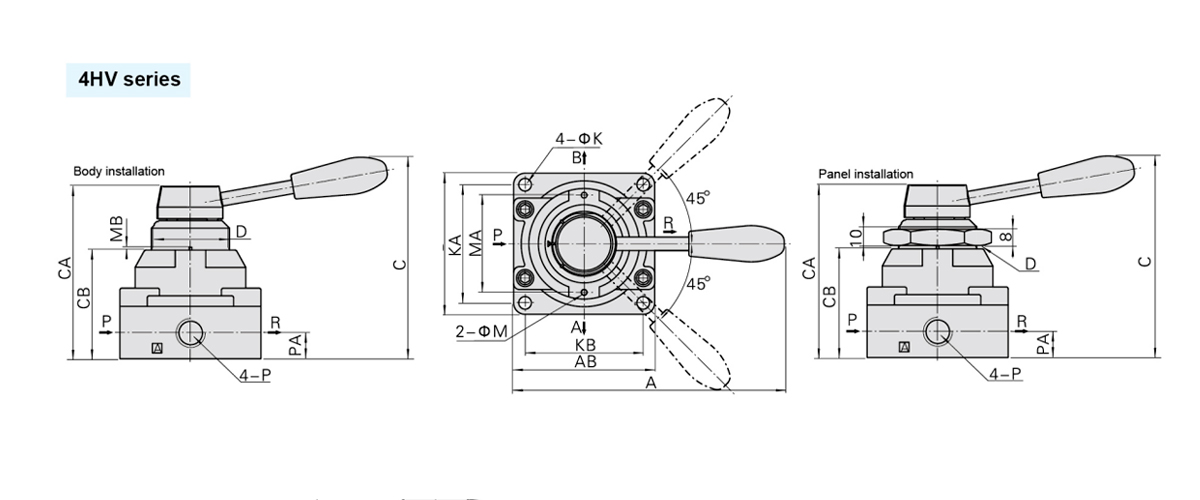

| Modelii /Symbol | A | AB | B | C | CA | CB | D | K | KA | bilgi bankası | M | yüksek lisans | MB | P | PA |
| 4HV2□□-06 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/8 | 11.5 |
| 4HV2□□-08 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/4 | 11.5 |
| 4HV3□□-08 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT1/4 | 13.5 |
| 4HV3□□-10 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT1/2 | 18 |
| 4HV4□□-20 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT3/4 | 18 |

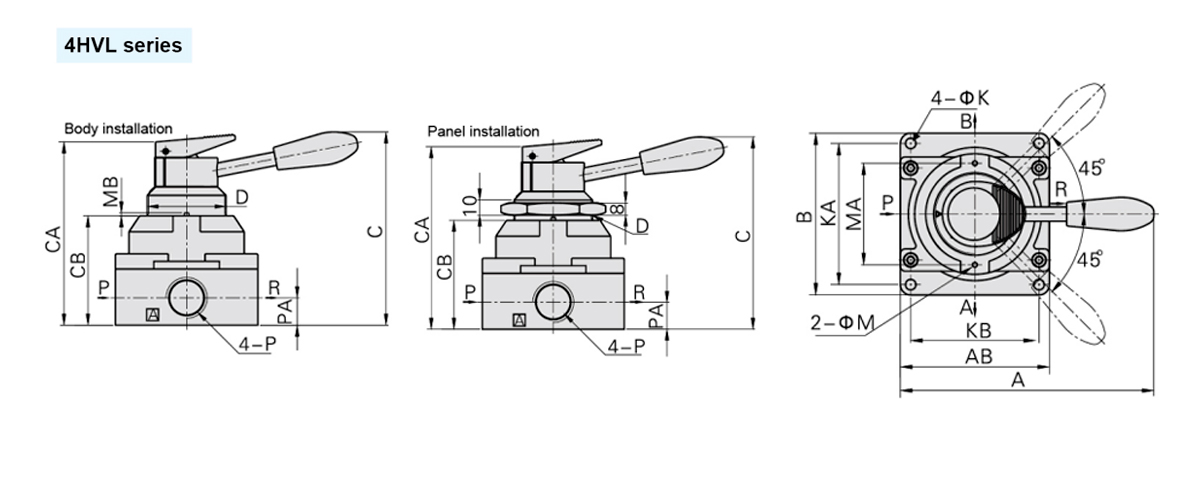

| Modelii/Symbol | A | AB | B | C | CA | CB | D | K | KA | bilgi bankası | M | yüksek lisans | MB | P | PA |
| 4HV2□□-06L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/8 | 11.5 |
| 4HV2□□-08L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/4 | 11.5 |
| 4HV3□□-08L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT1/4 | 13.5 |
| 4HV3□□-10L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT1/2 | 18 |
| 4HV4□□-20L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT3/4 | 18 |
