CG1 Serisi Tek Mil Çift Etkili Hafif Silindir Tedarikçiler

Ana Sayfa / Ürünler / Hava Silindiri / Mini Silindir / CG1 Serisi Tek Mil Çift Etkili Hafif Silindir

CG1 Serisi Tek Mil Çift Etkili Hafif Silindir CG1 Serisi Tek Mil Çift Etkili Hafif Silindir CG1 Serisi Tek Mil Çift Etkili Hafif Silindir
  • CG1 Serisi Tek Mil Çift Etkili Hafif Silindir
  • CG1 Serisi Tek Mil Çift Etkili Hafif Silindir
  • CG1 Serisi Tek Mil Çift Etkili Hafif Silindir
Mini Silindir

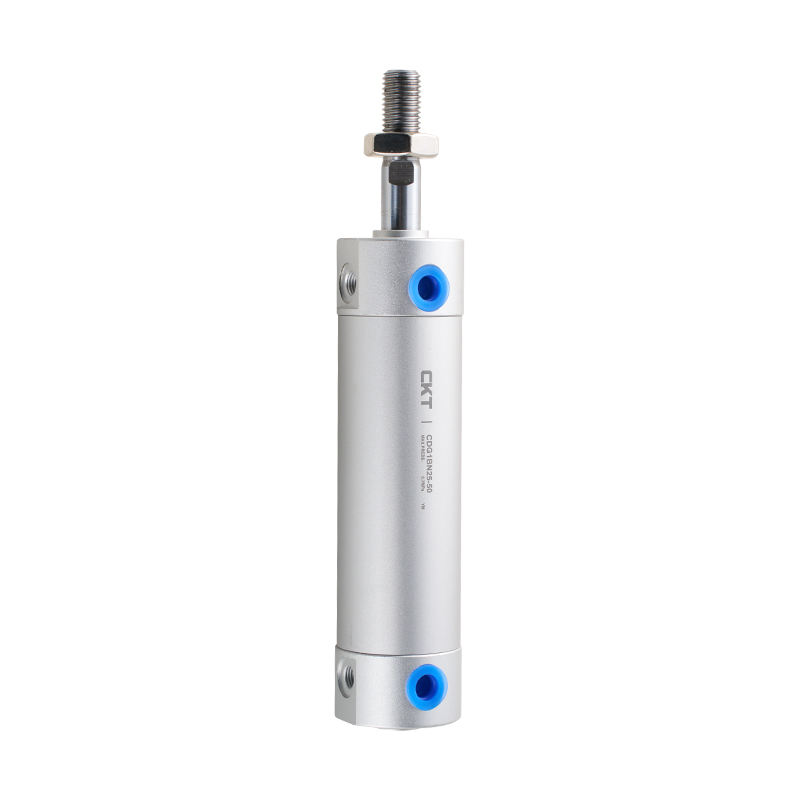

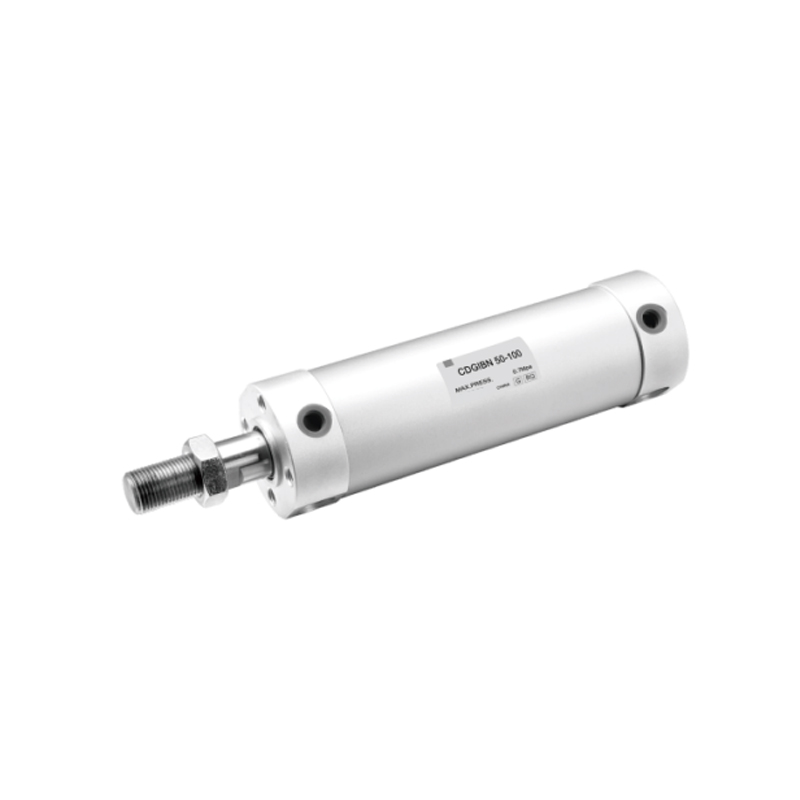

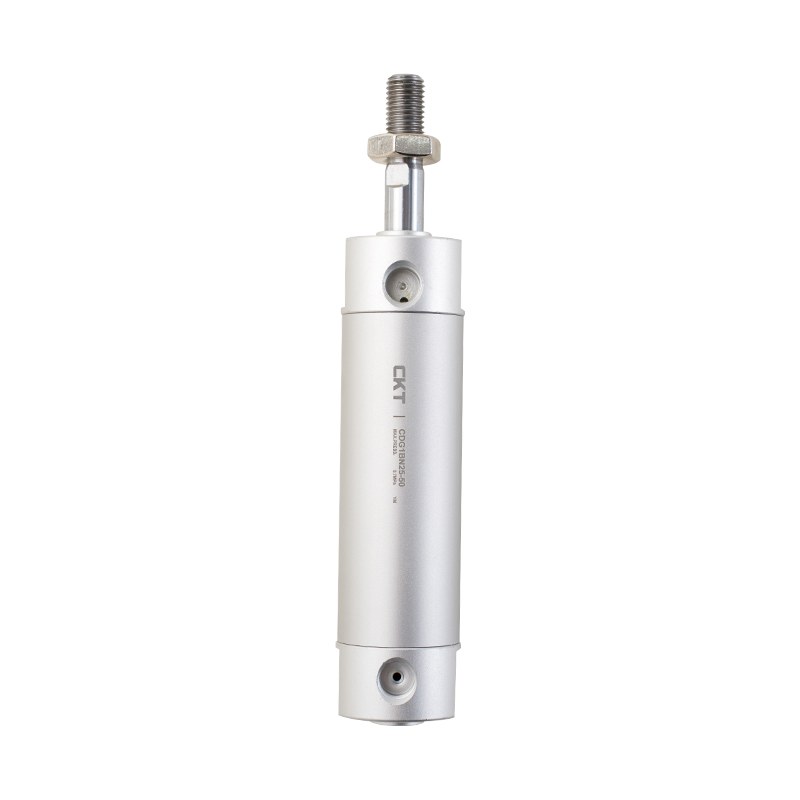

CG1 Serisi Tek Mil Çift Etkili Hafif Silindir

1. Ön ve arka kapaklar, silindirin ters etkisini azaltmak için sabit çarpışma önleyici pedlerle donatılmıştır;
2. Sızdırmazlık ve stabiliteyi sağlamak için silindir gövdesi ile ön ve arka kapaklar hassas dişlerle bağlanmıştır;
3. Ön kapak kendinden yağlamalı bir yatakla donatılmıştır ve ek yağlamaya gerek yoktur;
4. Müşterilerin kullanım için uygun olan, aralarından seçim yapabileceği çeşitli kurulum formları mevcuttur;
5. Ön ve arka kapakların her iki yanında montaj delikleri bulunmaktadır;
6. Havalı ve kauçuk tampon tipleri opsiyoneldir.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：Önceki makale yok
SONRAKİ：MI Serisi Paslanmaz Çelik Mini Silindir
  • Silindir çapı (mm) 20 25 32 40 50 63 80 100
    Kullanılan sıvı Hava
    Çalışma modu Çift etkili
    Maksimum çalışma basıncı 1.0MPa
    Minimum çalışma basıncı 0.05MPa
    Ortam ve sıvı sıcaklığı Manyetik anahtar: -10°C ila 60°C
    Manyetik olmayan anahtar: -10°C ila 70°C
    Piston hızı 50~1000 mm/sn 50~700 mm/sn
    Tamponlama Kauçuk yastıklama/hava yastıklama
    Strok uzunluğu toleransı mm ~1000:(0~ 1,4)
    ~1200:(0~ 1,8)     		~1000:(0~ 1,4)
    ~1500:(0~ 1,8)
    *Yağlama Gerekli değil
    Bağlantı çapı Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *Yağlama gerekiyorsa Türbin Yağı No. 1 ISOVG32. kullanın

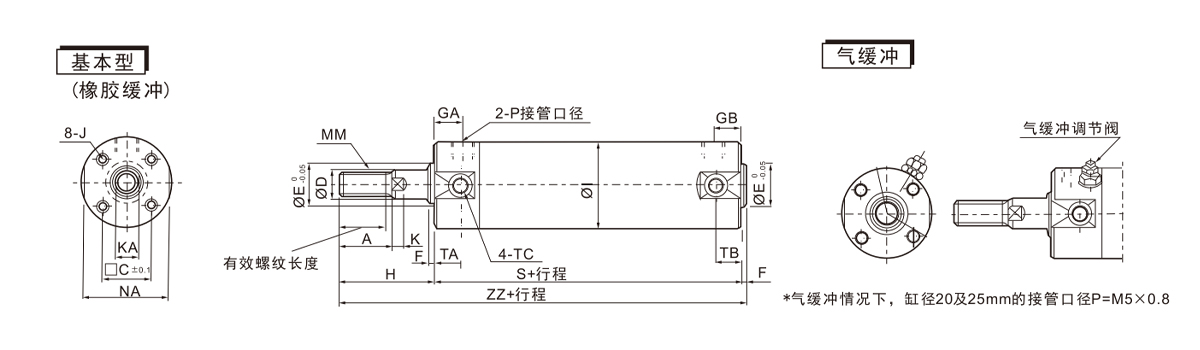

  • Silindir çapı (mm) Seyahat aralığı (mm) Etkili iplik uzunluğu A □C OD ØE F GA Büyük Britanya I J K KA AA Yok P S TA verem TC H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0,7  Derin7 4 6 M8×1,25 24 *1/8 69 11 11 M5 × 0,8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5 × 0,8  Deep7.5 5.5 8 M10×1,25 29 *1/8 69 11 11 M6×0,75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5 × 0,8  Deep8 5.5 10 M10×1,25 35.5 1/8 71 11 10 M8 × 1,0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1  Derin12 6 14 M14×1,5 44 1/8 78 12 10 M10×1,25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1,25  Deep16 7 18 M18×1,5 55 1/4 90 13 12 M12×1,25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1,5  Derin16 7 18 M18×1,5 69 1/4 90 13 12 M14×1,5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1,5  Derin22 10 22 M22×1,5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1,75  Derin22 10 26 M26×1,5 100 1/2 108 - - 71 182

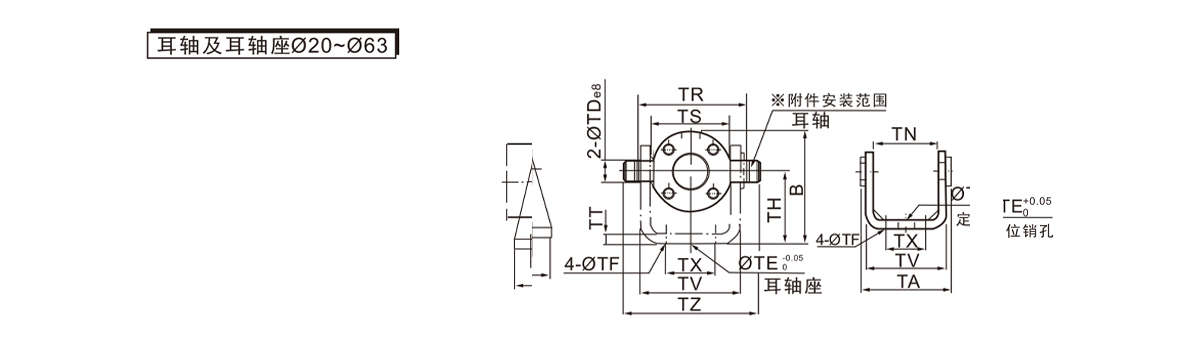

    Silindir çapı (mm) Kulak ekseni Kulak mili yuvası
    Parça numarası ØTDeB Parça numarası B verem ØTE ØTF TH TR TS TT televizyon TW Teksas TY TZ
    20 CG-T020 8 -0,025
    -0,047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0,025
    -0,047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0,032
    -0,059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0,032
    -0,059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0,032
    -0,059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0,032
    -0,059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

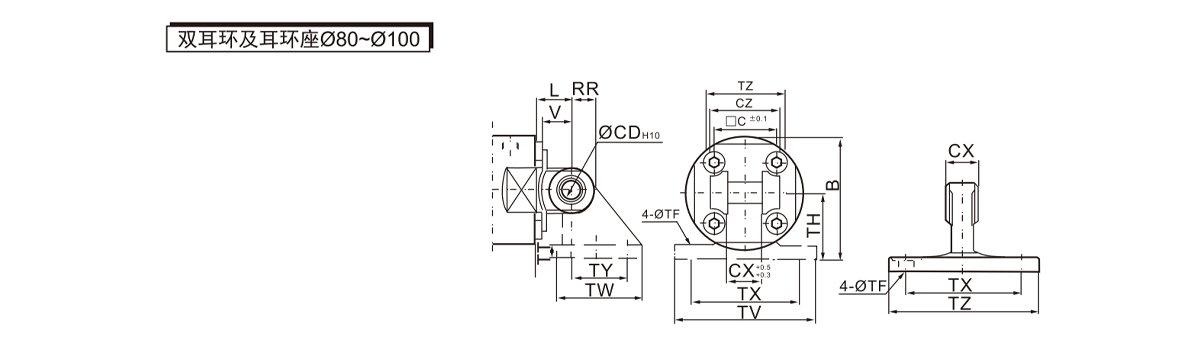

    Silindir çapı (mm) Çift küpe Küpe tutucu
    Parça numarası ØCD  H10 Müşteri Deneyimi CZ L $$ V Parça numarası ØTF TH TT televizyon TW Teksas TY TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

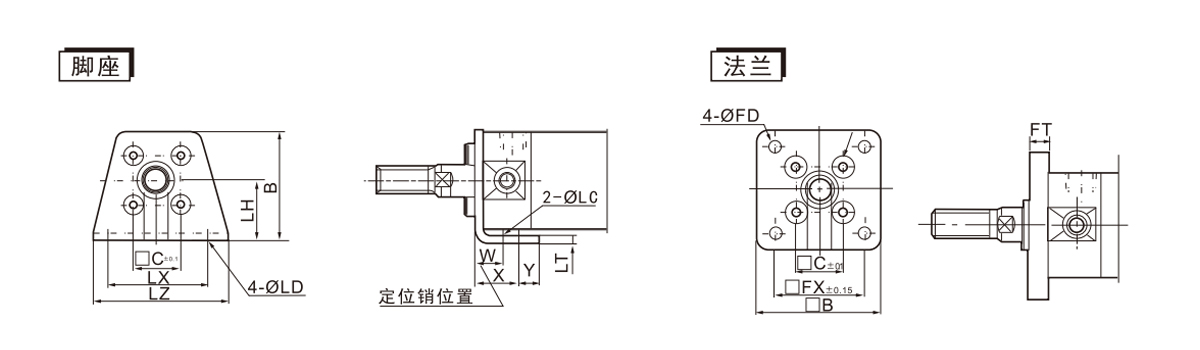

    Silindir çapı (mm) Ayak dayanağı Flanş
    Parça numarası ØLC ØLD sol LT LX LZ B W X Y Parça numarası □B □FX ØFD FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

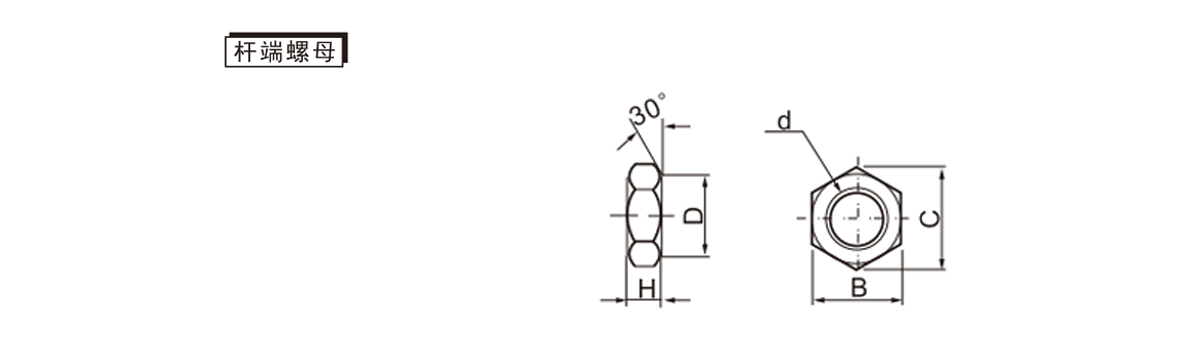

    Silindir çapı (mm) Çubuk ucu somunu
    Parça numarası d H B C D
    20 NT-02 M8×1,25 5 13 15 12.5
    2.532 NT-03 M10×1,25 6 17 19.6 16.5
    40 NT-G04 M14×1,5 8 19 (21.9) 18
    5.063 NT-G05 M18×1,5 11 24 (27.7) 23
    80 NT-08 M22×1,5 13 32 (37.0) 31
    100 NT-10 M26×1,5 16 41 (47.3) 39

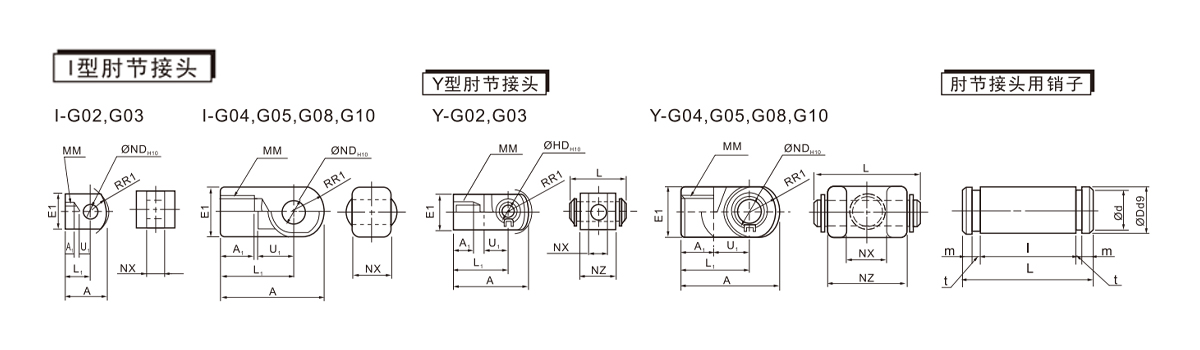

    Silindir çapı (mm) Tip I Dirsek Eklemi Y tipi dirsek eklemi konnektörü Dirsek eklem pimi
    Parça numarası A A1 E1 L1 AA $$1 U1 ND H10 NX Parça numarası A A1 E1 L1 AA $$1 U1 ND H10 NX Hollanda L Parça numarası ØDd9 L od I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0,2
    -0,4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0,2
    -0,4     		Y-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1,5 12 14 10 0.058
    0     		18 -0,3
    -0,5     		Y-G04 42 16 φ20 30 M14×1,5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1,5 16 20 14 0.070
    0     		22 -0,3
    -0,5     		Y-G05 56 20 φ28 40 M18×1,5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1,5 21 27 18 0.070
    0     		28 -0,3
    -0,5     		Y-G08 71 23 φ38 50 M22×1,5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1,5 24 31 22 0.084
    0     		32 -0,3
    -0,5     		Y-G10 79 24 φ44 55 M26×1,5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Ø80 ve Ø100 silindirlerin dirsek bağlantılarında kullanılan pimler, çift küpelerde kullanılanlarla aynıdır.
