MI Serisi Paslanmaz Çelik Mini Silindir Tedarikçiler

Ana Sayfa / Ürünler / Hava Silindiri / Mini Silindir / MI Serisi Paslanmaz Çelik Mini Silindir

MI Serisi Paslanmaz Çelik Mini Silindir MI Serisi Paslanmaz Çelik Mini Silindir
  • MI Serisi Paslanmaz Çelik Mini Silindir
  • MI Serisi Paslanmaz Çelik Mini Silindir
Mini Silindir

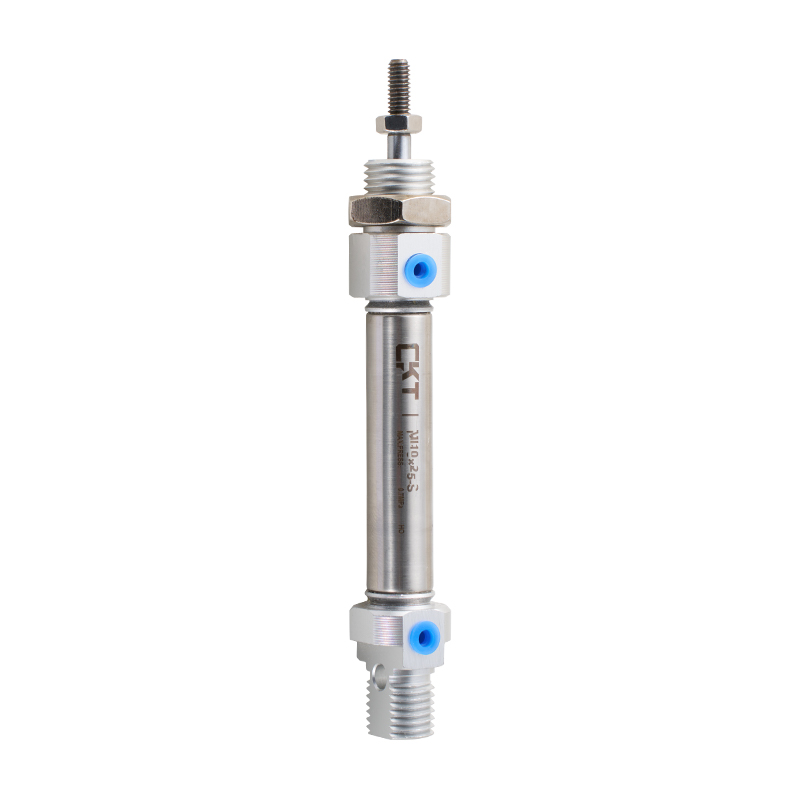

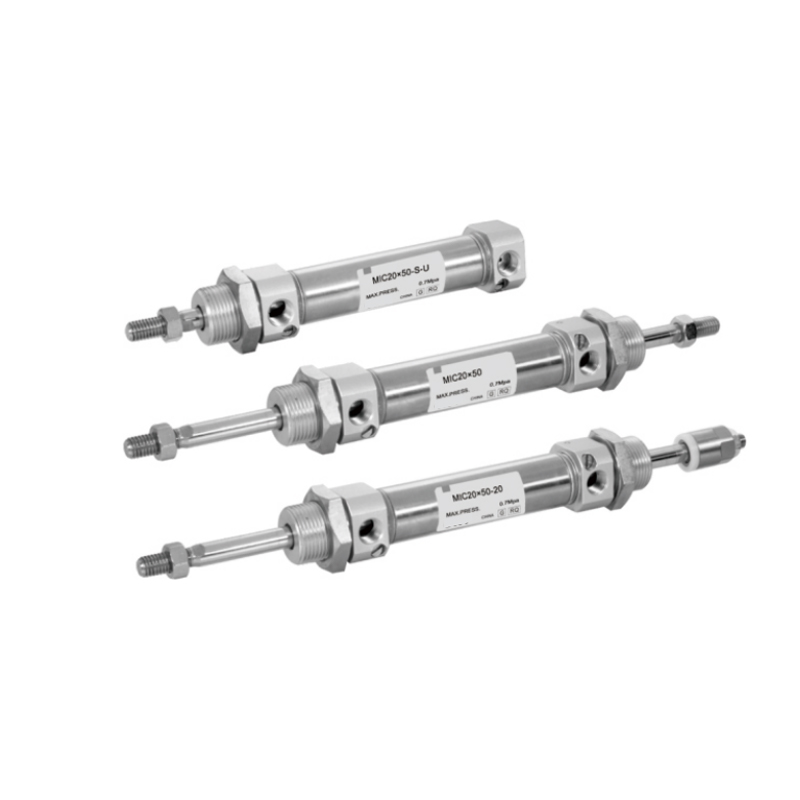

MI Serisi Paslanmaz Çelik Mini Silindir

1. Ön ve arka kapaklar, silindirin ters etkisini azaltmak için sabit çarpışma önleyici pedlerle donatılmıştır;
2. Çeşitli arka kapak tipleri silindir kurulumunu daha kolay hale getirir;
3. Ön ve arka kapaklar ve paslanmaz çelik gövde, bağlantı açısından güvenilir olan perçinli bir yuvarlanma yapısına sahiptir;
4. Silindir gövdesi paslanmaz çelikten yapılmıştır, böylece silindir genel aşındırıcı çalışma ortamlarına uyum sağlayabilir;
5. Müşterilerin seçebileceği çeşitli spesifikasyonlara sahip silindirler ve silindir montaj aksesuarları mevcuttur.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：CG1 Serisi Tek Mil Çift Etkili Hafif Silindir
SONRAKİ：MAL Serisi Alüminyum Alaşımlı Mini Silindir
  • İç çap (mm) 8 10 12 16 20 25 32 40
    Eylem türü Çift etkili tip, tek etkili ekstrüzyon tipi, tek etkili giriş tipi
    - Çift etkili yastıklama tipi
    Çalışma ortamı Hava
    Çalışma basıncı aralığı Çift etkili tip 0,1~1,0MPa(14~145Psi)
    Tek etkili tip 0,2~1,0MPa(28~145Psi)
    Garantili basınç direnci 1.5MPa(215Psi)
    Çalışma sıcaklığı aralığı °C -20~70
    Çalışma hızı aralığı Çift etkili tip: 30–800
    Tek etkili tip: 50–800
    Seyahat tolerans aralığı 0~150(0~ 1,0)     >150 14(0~ 1,0)
    Arabellek türü MIC serisi: Ayarlanabilir yastıklama;
    Diğer seriler: Çarpışma önleyici pedler
    Devralma çapı M5 × 0,8 PT1/8 PT1/4

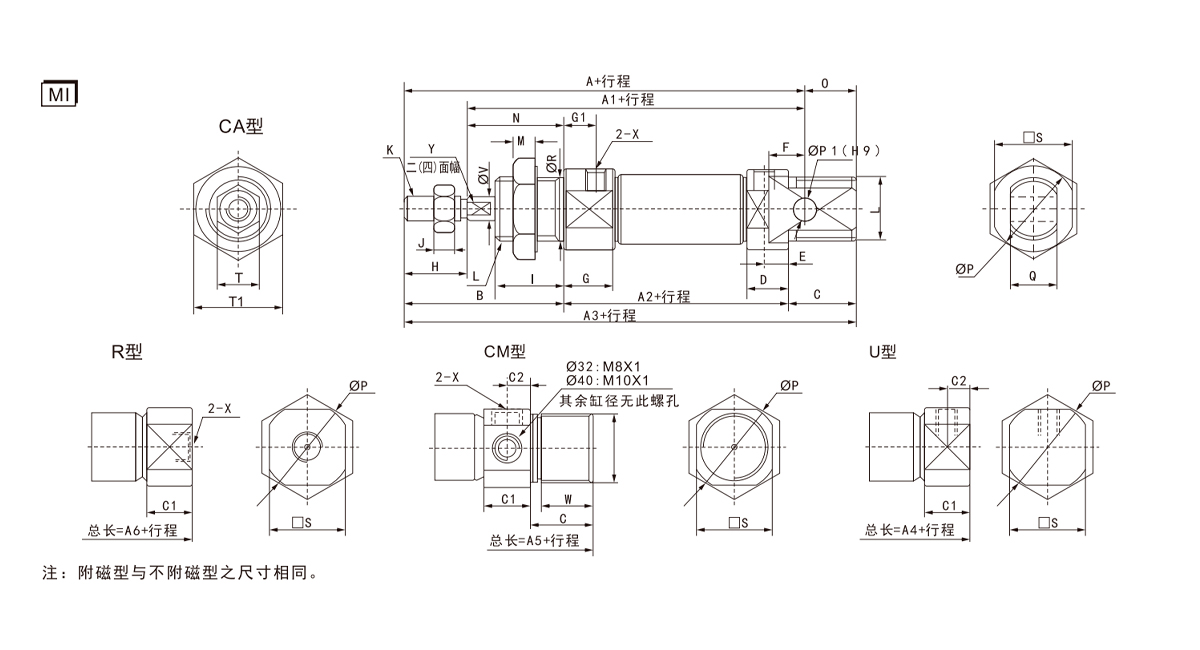

  • Silindir çapı/Sembol A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    Silindir çapı/Sembol J K L M N 0 P P1 Q R S T T1 X V W Y
    8 2.2 M4 × 0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 - -
    10 2.2 M4 × 0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 - -
    12 5 M6 × 1,0 M16×1,5 6 22 14 20 6 12 16 18 10 22 M5 × 0,8 6 - 5
    16 5 M6 × 1,0 M16×1,5 6 22 13 22 6 12 16 20 10 22 M5 × 0,8 6 13.5 5
    20 6 M8×1,25 M22×1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 6 M10×1,25 M22×1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 6 M10×1,25 M30×1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 7 M12×1,25 M38×1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

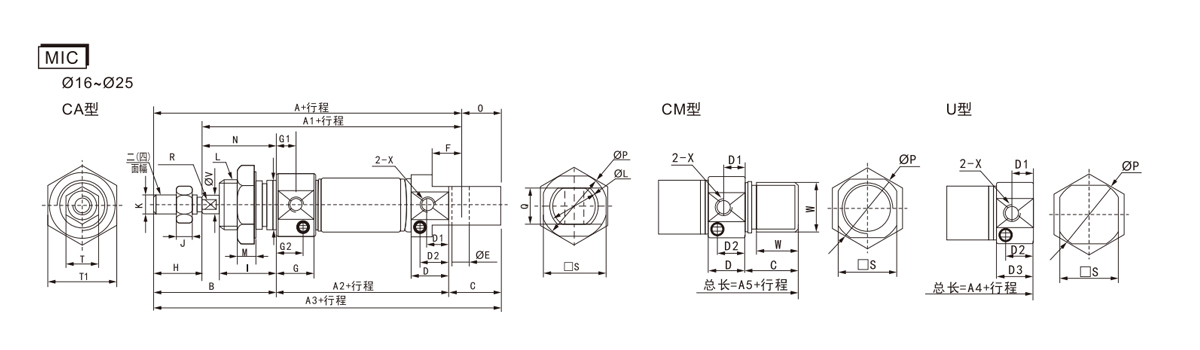

    Silindir çapı/Sembol A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    Silindir çapı/Sembol H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6 × 1,0 M16×1,5 6 22 13 22 12 5 20 10 22 6 13.5 M5 × 0,8
    20 20 20 6 M8×1,25 M22×1,5 7 24 11 29 16 6 25 12 29 8 16.5 PT1/8
    25 22 22 6 M10×1,25 M22×1,5 7 28 11 33.5 16 8 30 17 29 10 18.5 PT1/8

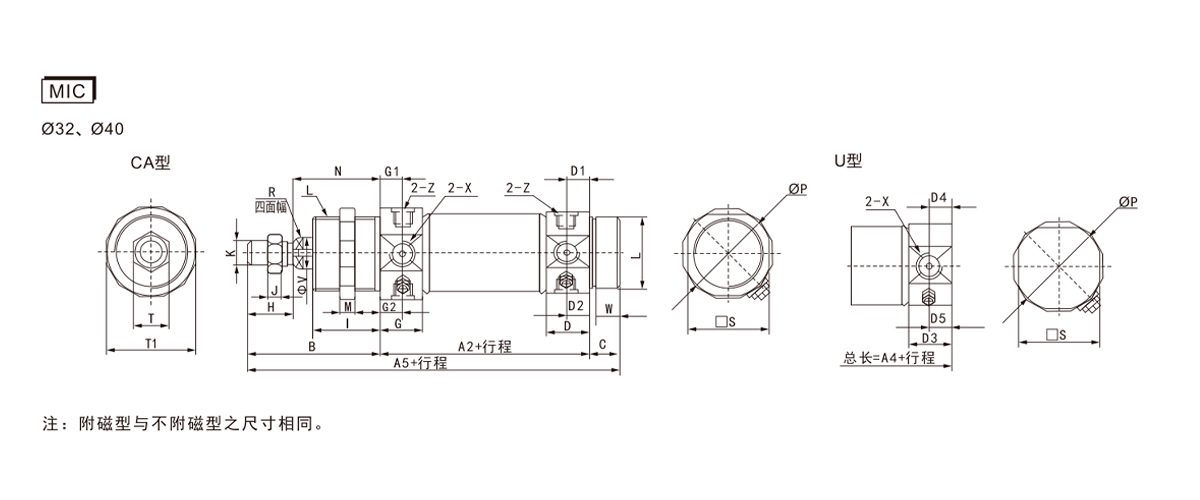

    Silindir çapı/Sembol A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10×1,25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12×1,25

    Silindir çapı/Sembol L M N P S T T1 V W X
    32 M30×1,5 7 38 17.5 34.5 17 36 12 10.5 PT1/8
    40 M38×1,5 8 45 46.5 42.5 17 46 16 12.5 PT1/4

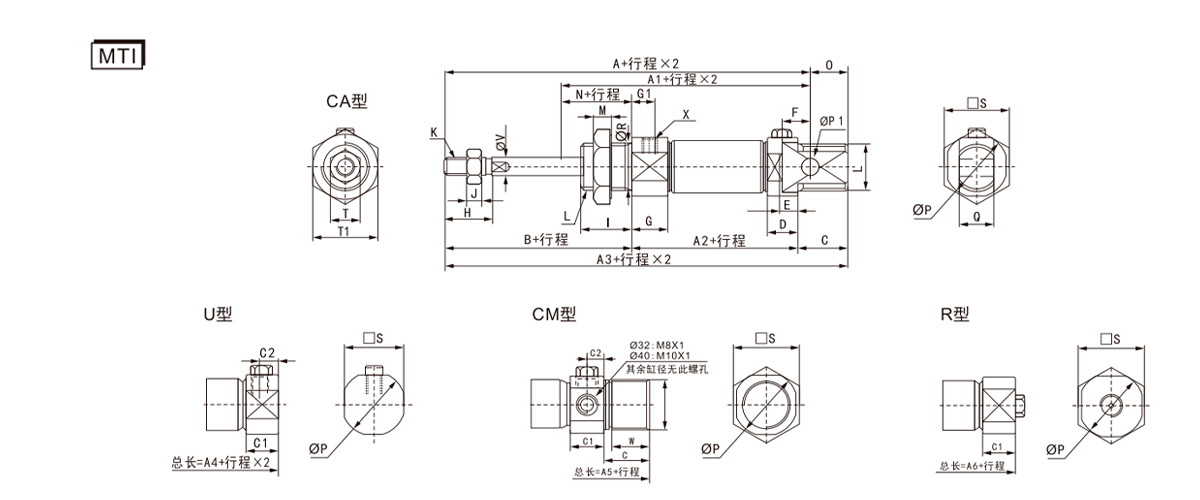

    Sembol A A1 A2 A3 A4
    Silindir çapı/İnme 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

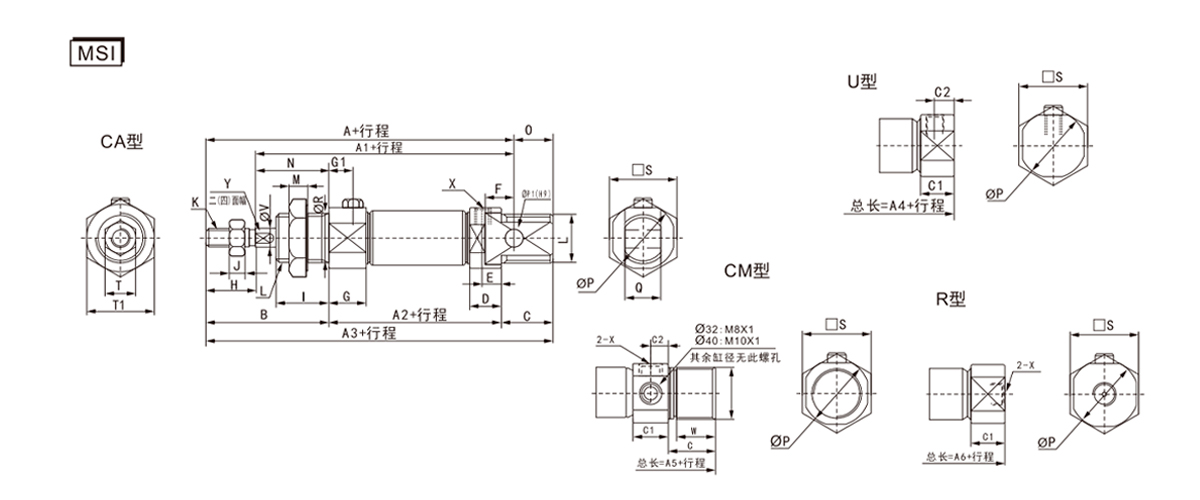

    Sembol A5 A6 B C C1 C2 D E F G G1 H I J
    Silindir çapı/İnme 0~50 51~100 101~150 0~50 51~100 101~150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    Silindir çapı/Sembol K L M N O P P1 Q R S T T1 X V W Y
    8 M4 × 0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 -
    10 M4 × 0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 - -
    12 M6 × 1,0 M16×1,5 6 22 14 20 6 12 16 18 10 22 M5 × 0,8 6 - 5
    16 M6 × 1,0 M16×1,5 6 22 13 20 6 12 16 20 10 22 M5 × 0,8 6 13.5 5
    20 M8×1,25 M22×1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 M10×1,25 M22×1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 M10×1,25 M30×1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 M10×1,25 M38×1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

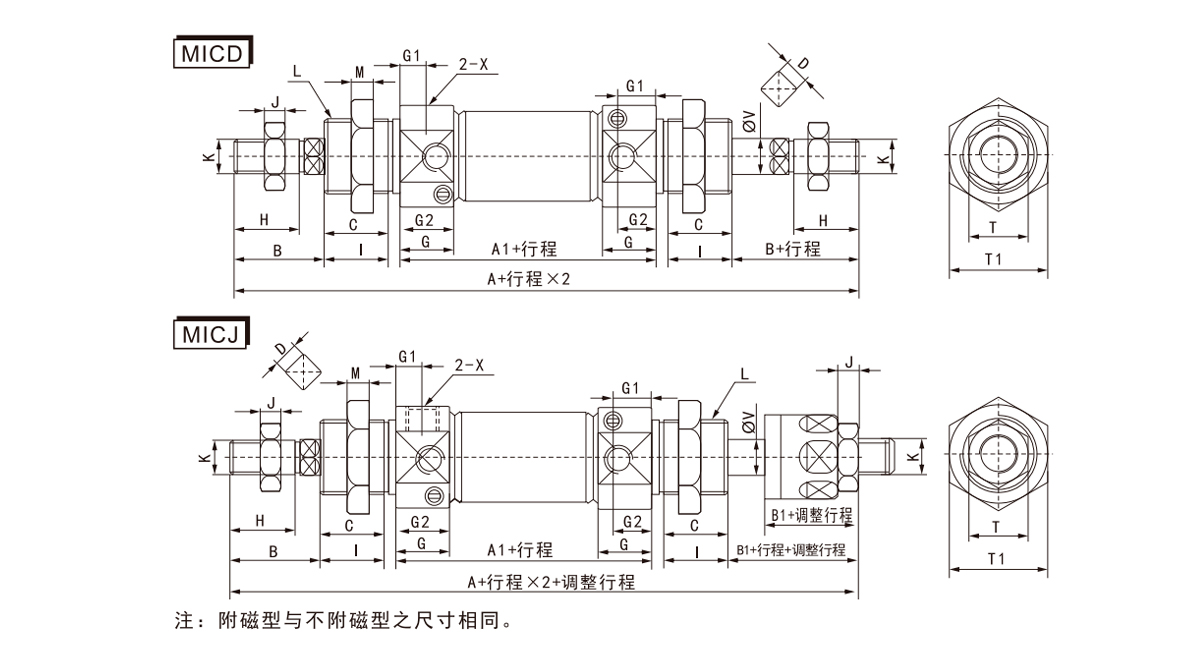

    Silindir çapı/Sembol A A1 A2 B B1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4 × 0,7 M12×1,25 6 7 17 4 M5 × 0,8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4 × 0,7 M12×1,25 6 7 17 4 M5 × 0,8
    12 128 52 128 21 21 14.5 5(iki taraflı) 12.5 8 14 17 5 M6 × 1,0 M16×1,5 6 10 22 6 M5 × 0,8
    16 134 58 134 21 21 13.5 5(iki taraflı) 12.5 8 14.5 17 5 M6 × 1,0 M16×1,5 6 10 22 6 M5 × 0,8
    20 150 62 151 24 25 16.5 6(iki taraflı) 14.5 7.5 18 20 6 M8×1,25 M22×1,5 7 12 29 8 PT1/8
    25 165 65 164 28 27 18.5 8(dört taraflı) 16 8 20.5 22 6 M10×1,25 M22×1,5 7 17 29 10 PT1/8
    32 184 68 183 28 27 26.5 10(dört taraflı) 16.5 9 17.5 30 6 M10×1,25 M30×1,5 7 17 36 12 PT1/8
    40 227 89 221 34 28 31.5 14(dört taraflı) 22 12 21 35 7 M10×1,25 M38×1,5 8 17 46 16 PT1/4

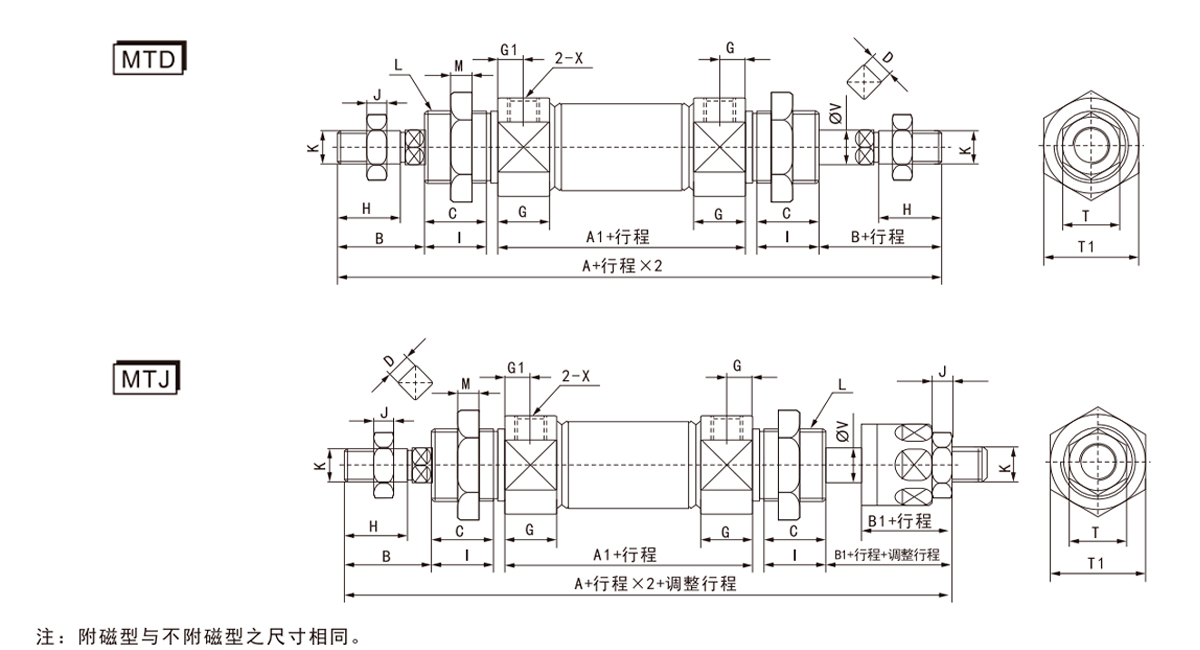

    Sembol/Cylinder diameter 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    B1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5(iki taraflı) 6(iki taraflı) 8(dört taraflı) 10(dört taraflı) 14(dört taraflı)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6×1 M8×1,25 M10×1,25 M10×1,25 M12×1,25
    L M16×1,5 M22×1,5 M22×1,5 M30×1,5 M38×1,5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5 × 0,8 PT1/8 PT1/8 PT1/8 PT1/8

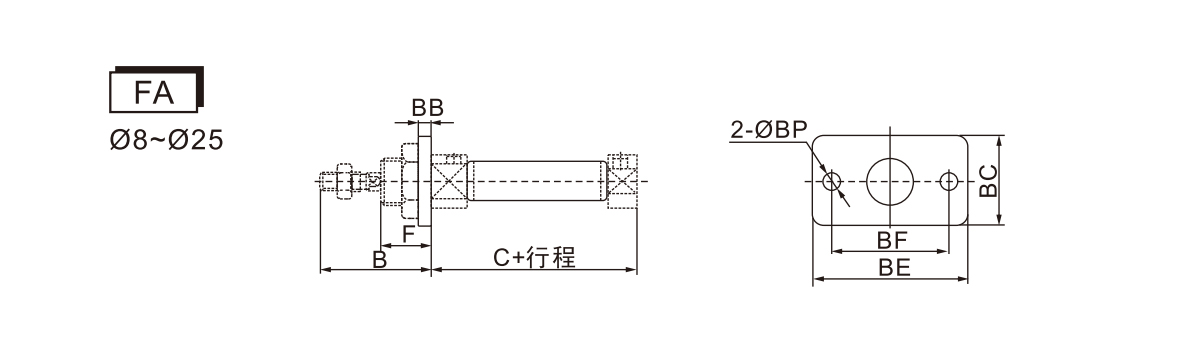

    Sembol/Cylinder diameter 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    BB 3 3 4 4 5 5
    M.Ö. 22 22 30 30 40 40
    OL 40 40 52 52 66 66
    erkek arkadaş 30 30 40 40 50 50
    kan basıncı 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

    Sembol/Cylinder diameter 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

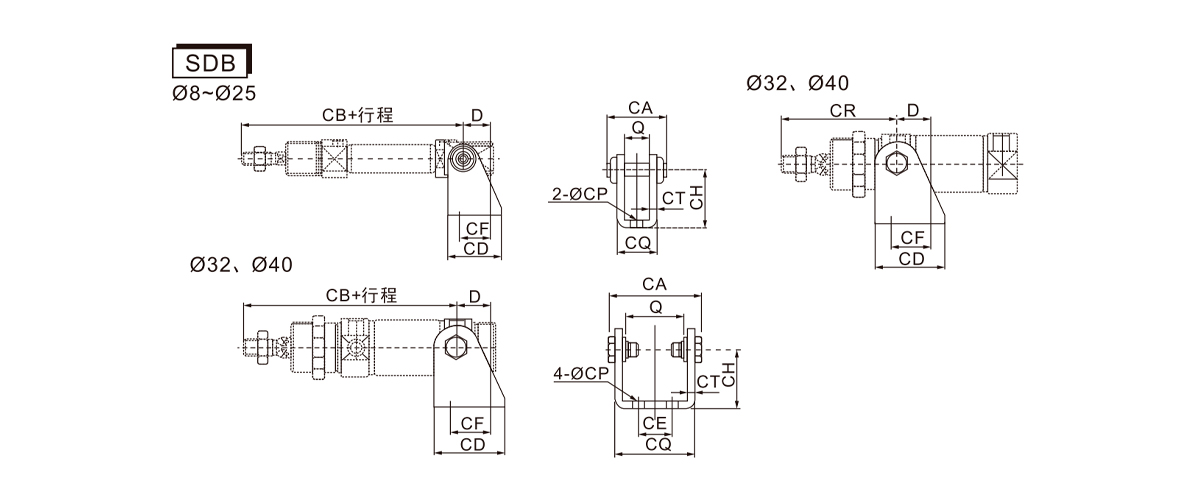

    Sembol/Cylinder diameter 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    CA 18.4 18.4 28 28 38 38 55.6 69.6
    CB 76 76 91 98 115 126 117 146
    CD 20 20 25 25 32 32 41 52
    CE - - - - - - 20 28
    CF 12.5 12.5 15 15 20 20 24 30
    CH 24 24 27 27 30 30 35 40
    CP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    BT 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

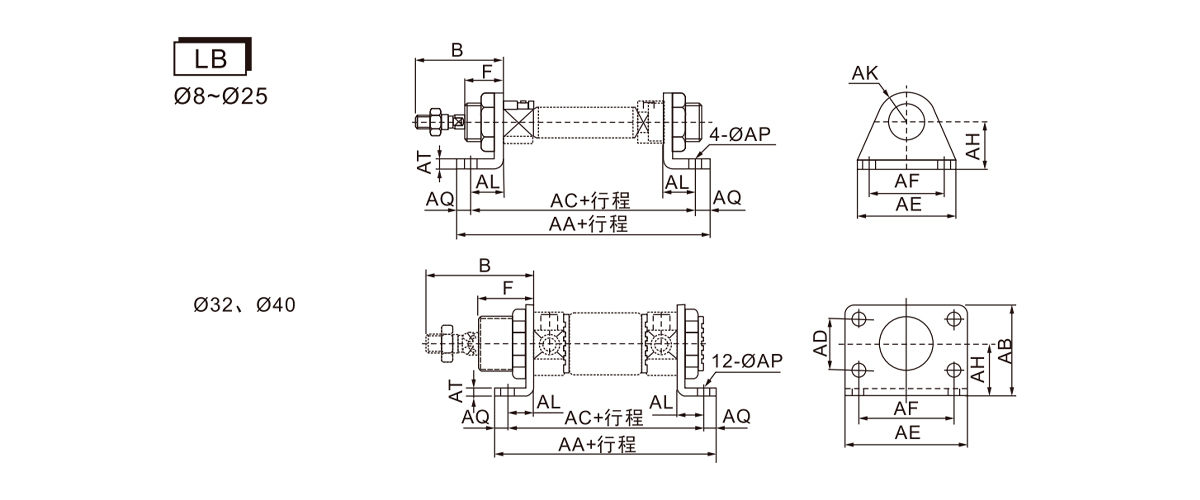

    Sembol/Cylinder diameter 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    AA 78 78 90 96 112 115 110 149
    AB - - - - - - 49 58
    klima 68 68 78 84 96 99 96 129
    Reklam - - - - - - 28 30
    AE 35 35 42 42 54 54 66 80
    AF 25 25 32 32 40 40 52 60
    ah 16 16 20 20 25 25 28 33
    AK 10 10 13 13 20 20 - -
    AL 11 11 14 14 17 17 14 20
    Erişim noktası 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    Soru-Cevap 5 5 6 6 8 8 7 10
    3 3 4 4 5 5 4 5
