CJ2 Serisi Paslanmaz Çelik Mini Silindir (Tek Etkili) Tedarikçiler

Ana Sayfa / Ürünler / Hava Silindiri / Mini Silindir / CJ2 Serisi Paslanmaz Çelik Mini Silindir (Tek Etkili)

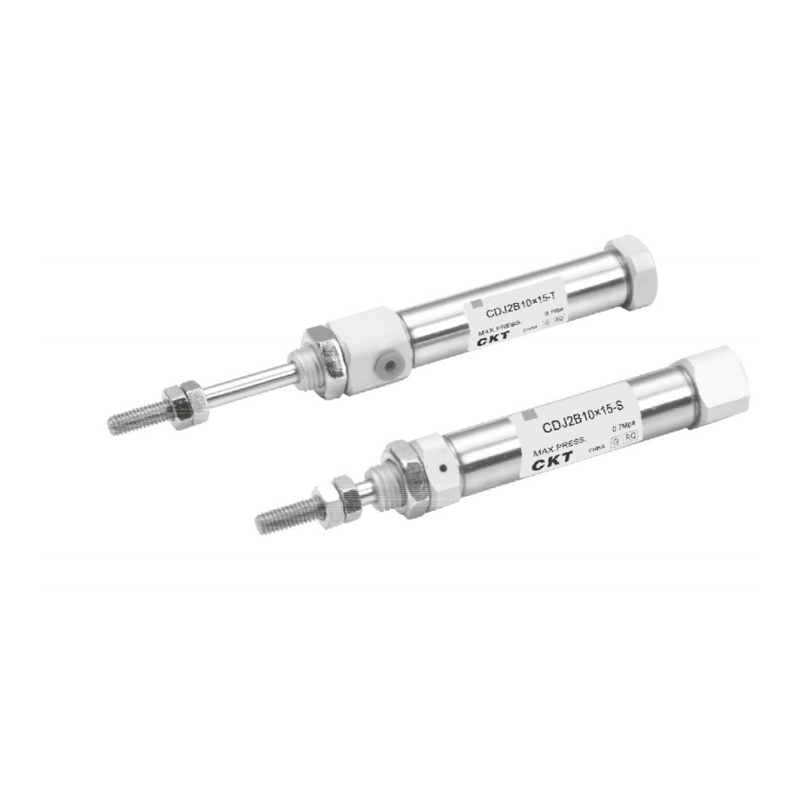

CJ2 Serisi Paslanmaz Çelik Mini Silindir (Tek Etkili)
  • CJ2 Serisi Paslanmaz Çelik Mini Silindir (Tek Etkili)
Mini Silindir

CJ2 Serisi Paslanmaz Çelik Mini Silindir (Tek Etkili)

CJ2 Serisi Paslanmaz Çelik Mini Silindir (Tek Etkili), özel alaşımlı malzemelerden yapılmış bir kompakt lineer aktüatör sınıfını temsil eder. Tek etkili tasarımı, temel ileri geri hareket elde etmek için yerleşik elastik sıfırlama mekanizmasına dayanır. Bu seri, sınırlı alana ve özel ortam toleransına sahip endüstriyel durumlar için geliştirilmiştir ve minyatür entegrasyon özelliklerine sahiptir.

■Temel çalışma özellikleri
1. Elastik sıkıştırma modu
Ortam sunulduğunda, çubuk gövdesi dışarı doğru hareket edecek şekilde tahrik edilir ve sıkıştırma ünitesi, enerjiyi depolamak üzere önceden ayarlanır; ortam kesildikten sonra çubuk gövdesi, sıkıştırma ünitesi tarafından serbest bırakılan geri yükleme kuvvetine güvenerek otomatik olarak başlangıç ​​konumuna geri çekilir.

2. Elastik ekstrüzyon modu
Ortam sunulduğunda, çubuk gövdesi küçülür ve hareket eder, enerji depolamak için arka sıkıştırma ünitesini çeker; ortam beslemesi sonlandırıldığında, sıkıştırma ünitesi geri yükleme kuvveti çubuk gövdesini dışarı doğru uzanacak ve sıfırlanacak şekilde iter.

■Ana gövde özellikleri
1. Minyatürleştirilmiş konfigürasyon
Silindir gövdesi, temel itmeyi korurken eksenel ve radyal alan işgalini önemli ölçüde azaltan özel oranlarla optimize edilmiştir ve hassas ekipmanlara gömülü kurulum için uygundur.

2. Özel alaşımlı gövde
Ana bileşen, nem ve zayıf aşındırıcı ortamlar gibi aşırı olmayan ortamlarda temel hareket performansını koruyabilen, korozyona dayanıklı bir alaşım sistemini benimser.

3. Temel işlev yönelimi
Tasarım, yer değiştirme çıkışının temel işlevine odaklanır ve konum algılama veya hız düzenleme gibi genişletme modüllerini entegre etmez. Basit ileri geri hareket senaryoları için uygundur.

■Uygulama yönelimi
Bu seri, mekansal boyutlara duyarlı, çevresel bozulmaya karşı temel direnç gerektiren ve hareket mantığı elastik sıfırlama moduna uygun olan hafif otomasyon sistemleri için uygundur. Temel değeri, temel pnömatik bileşenlerde minyatürleştirme ve özel malzemelerin bir araya getirilmesinde yatmaktadır.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：CM2 Serisi Paslanmaz Çelik Mini Silindir (Çift Etkili)
SONRAKİ：CJ2 Serisi Paslanmaz Çelik Mini Silindir (Çift Etkili)
  • Delik Boyutu (mm) 6 10                  16
    Sıvı Hava
    Eylem Tek etkili: Yay dönüşü/Yay uzatması
    Maksimum Çalışma Basıncı (MPa) 0.7
    Minimum Çalışma Basıncı (MPa) 0.25 0.15
    Ortam ve Akışkan Sıcaklığı Otomatik anahtar olmadan:-10°C~70°, Otomatik anahtarla:-10°C~60°
    Piston Hızı 50~750 mm/sn
    Yastık Kauçuk tampon
    Strok Uzunluk Toleransı (mm) 1.00
    *Yağlama Gerekli değil
    Bağlantı Noktası Boyutu M5 × 0,8
    *Yağlama kullanmak istiyorsanız lütfen ISOVG32 kullanın.

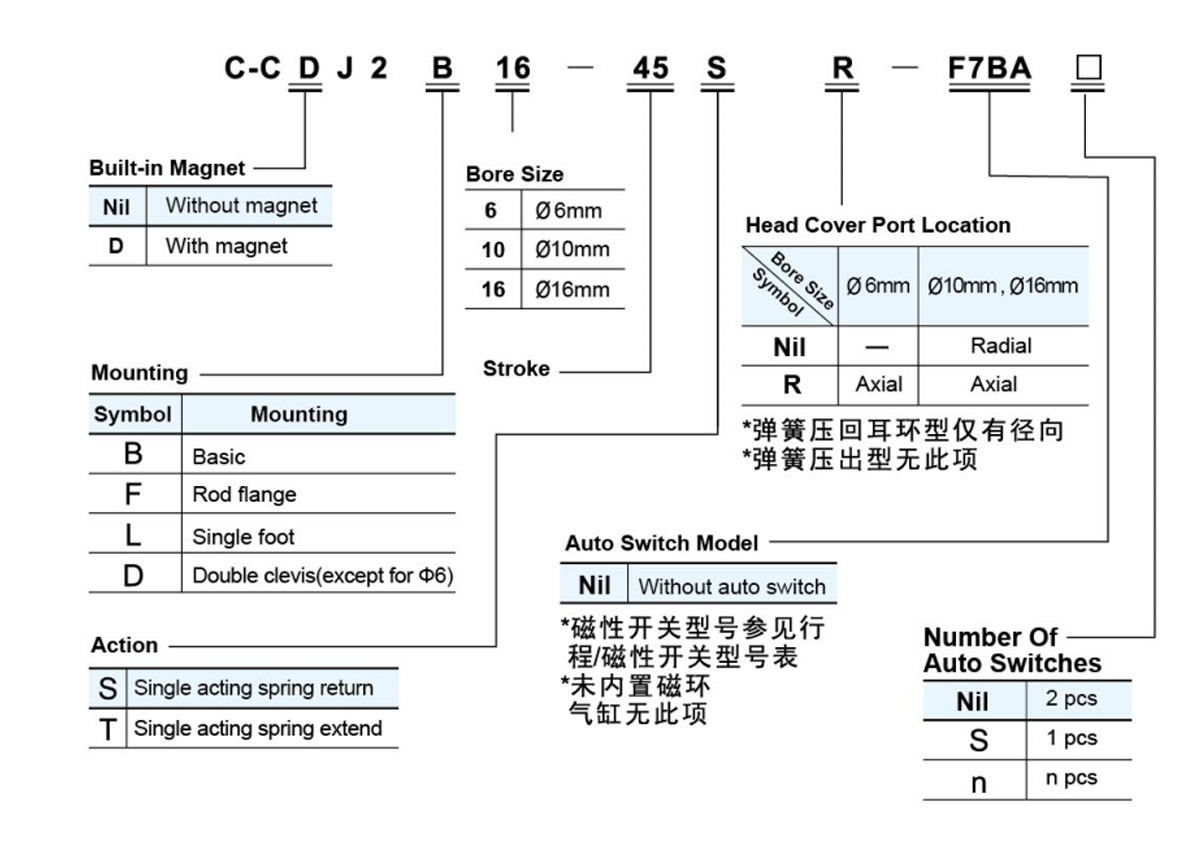

    StrokelOtomatik Anahtar Modeliii
    delik
    Boyut
    (mm)     		Standart Strok
    (mm)     		*Otomatik Geçiş
    Model     		*Montaj
    Braket Modeli     		Model
    6 15,30,45,60 D-F7BA
    D-J79W
    D-F7NWV
    D-F7DW     		BJ3-1 BJ2-006
    10 15,30,45,60,75,
    100,125,150     		BJ2-010
    16 15,30,45,60,75,100,
    125.150.175.200     		BJ2-016
    *Manyetik anahtarların özellikleri ve özellikleri için lütfen manyetik anahtar serisine bakınız.
    *Tel uzunluğu işaretleri: İşaret yok - 0,5 m, L - 3 m, Z - 5 m.  Örnek: D-F7BAL, D-F7BAZ.
    * Ray kurulumu için hiçbir montaj parçasına gerek yoktur.
    *Montaj parts and ring belt Models must be ordered and used in combination.

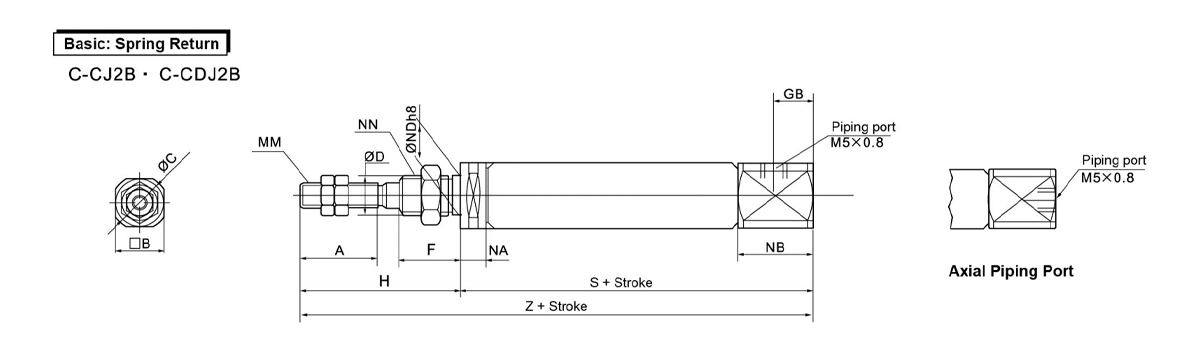

  • delik
    Boyut
    (mm)     		A B C D F Büyük Britanya H AA Yok Not ND h8 NN *S *z
    5~15 16~30 31~45 46~60 61~75 76~100 01~125 26~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    6 15 8 9 3 8 - 28 M3 × 0,5 3 7 6 0 M6×1 34.5
    (39.5)     		43.5
    (48:5)     		47.5
    (525)     		61,5(86,5) - - - - 62.5
    (67.5)     		71,5(76,5) 75.5
    (80.5)     		89.5
    (94.5)     		- - - -
    -0,018
    10 15 12 14 4 8 5 28 M4 × 0,7 5.5 9.5 8 0 M8×1 45.5 53 65 77 - - - - 73.5 81 93 105 - - -
    -
    -0,022
    16 15 18.3 20 5 8 5 28 M5 × 0,8 5.5 9.5 10 0 M10×1 45.5 54 66 78 84 108 126 138 73.5 82 94 106 112 136 154 166
    -0,022
    *Yerleşik manyetik halka tipinin boyutları.

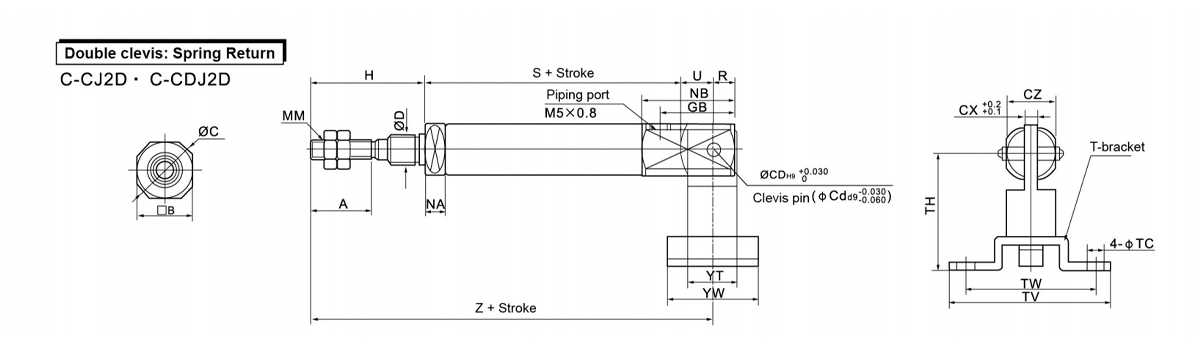

    delik
    Boyut
    (mm)     		A B C
    CD
    (Cd)     		Müşteri Deneyimi CZ D Büyük Britanya H AA Yok Not R U *S *z
    5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    10 15 12 14 3.3 3.2 12 4 18 20 M4 × 0,7 5.5 22.5 5 8 45.5 53 65 77 - - - - 73.5 81 93 105 - - - -
    16 15 18.3 20 5 6.5 18.3 5 23 20 M5 × 0,8 5.5 27.5 8 10 45.5 54 66 78 84 108 126 138 75.5 84 96 108 114 138 156 168

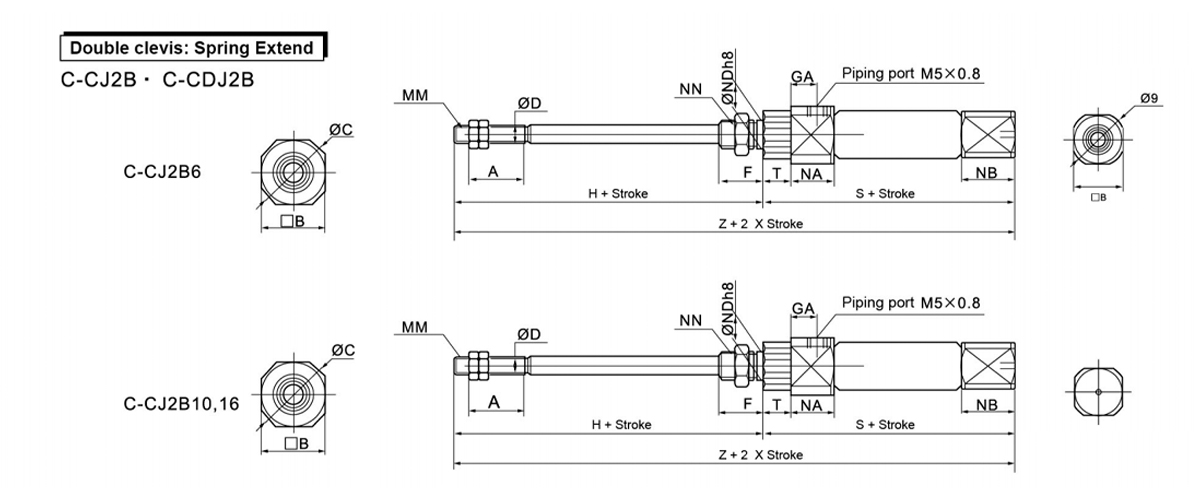

    delik
    Boyut
    (mm)     		A B C D F GA H AA NN Yok Not ND  h8 T *S *z
    5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    6 15 8 14 3 8 14.5 28 M3 × 0,5 M6×1 16 3 6 0 3 46.5
    (51.5)     		55.5
    (60.5)     		59.5
    (64.5)     		73.5
    (78.5)     		- - - - 74.5
    (79.5)     		83.5
    (88.5)     		87.5
    (92.5)     		101.5
    (106.5)     		- - - -
    -0,018
    10 15 12 14 4 8 8 28 M4 × 0,7 M8×1 12.5 5.5 8 0 - 48.5 56 68 80 - - - - 76.5 84 96 108 - - - -
    -0,022
    16 15 18.3 20 5 8 8 28 M5 × 0,8 M10×1 12.5 5.5 10 0 - 48.5 57 69 81 87 111 129 41 76.5 85 97 109 115 139 157 169
    -0,022
    *Yerleşik manyetik halka tipinin boyutları.

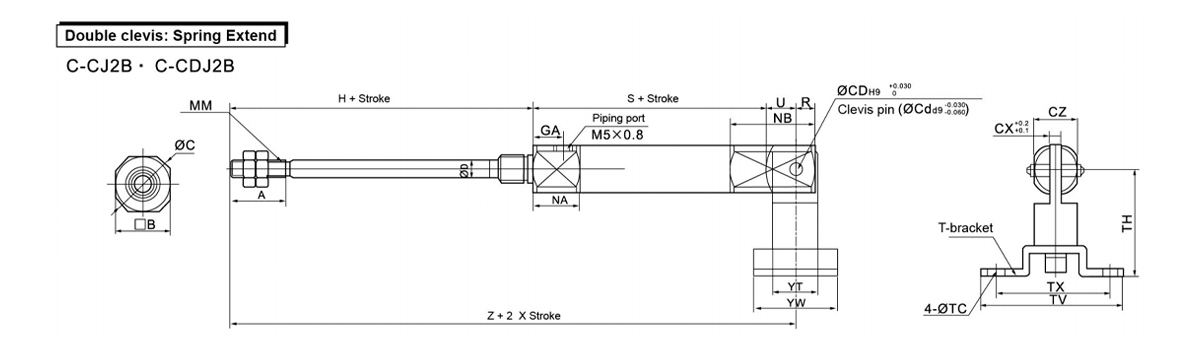

    delik
    Boyut
    (mm)     		A B C CD
    (Cd)     		Müşteri Deneyimi CZ D GA H AA Yok Not R U S Z
    55 16~30 31~45 46~60 61~75 76~100 101~125 126~150 55 36 45 46~60 61~75 76~100 101~125 26~150
    10 15 12 14 3.3 3.2 12 4 8 28 M4 × 0,7 12.5 18.5 5 8 48.5 56 68 80 - - - - 84.5 92 104 116 - - - -
    16 15 18.3 20 5 6.5 18.3 5 8 28 M5×08 12.5 23.5 8 10 48.5 57 69 81 87 111 129 141 86.5 95 107 119 125 149 167 179
