CM2 Serisi Paslanmaz Çelik Mini Silindir (Çift Etkili) Tedarikçiler

Ana Sayfa / Ürünler / Hava Silindiri / Mini Silindir / CM2 Serisi Paslanmaz Çelik Mini Silindir (Çift Etkili)

CM2 Serisi Paslanmaz Çelik Mini Silindir (Çift Etkili) CM2 Serisi Paslanmaz Çelik Mini Silindir (Çift Etkili)
  • CM2 Serisi Paslanmaz Çelik Mini Silindir (Çift Etkili)
  • CM2 Serisi Paslanmaz Çelik Mini Silindir (Çift Etkili)
Mini Silindir

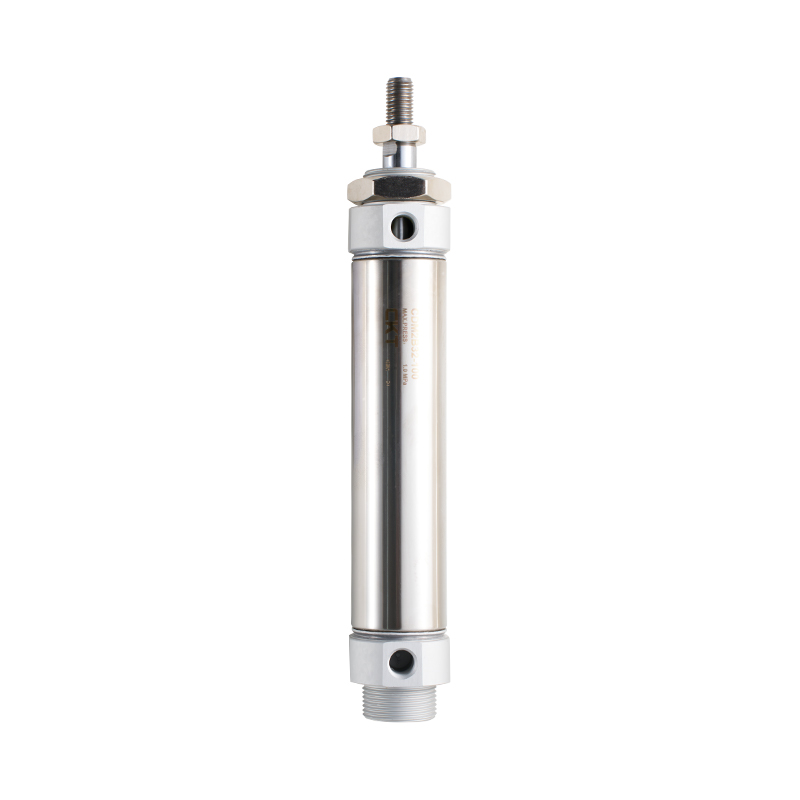

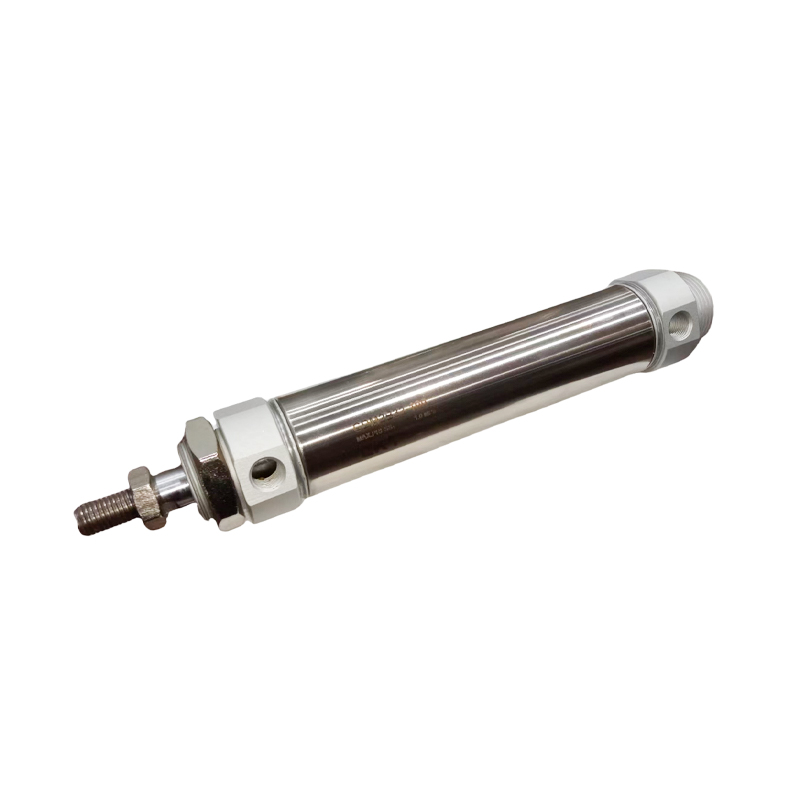

CM2 Serisi Paslanmaz Çelik Mini Silindir (Çift Etkili)

CM2 Serisi Paslanmaz Çelik Mini Silindir (Çift Etkili), alanın kısıtlı çalışma koşulları için tasarlanmış kompakt bir paslanmaz çelik aktüatördür. Korozyon direncini ve yapısal sağlamlığı hesaba katan çift etkili bir itici güce sahiptir ve çevresel dayanıklılık ve güvenilirlik açısından yüksek gereksinimlere sahip otomasyon senaryoları için uygundur.

Temel özellikler:
·Çift tampon uyarlanabilirliği: Farklı yük koşullarının son frenleme gereksinimlerini karşılamak için hava tamponu ve lastik tampon tamponu ikili konfigürasyonlarda mevcuttur.
· Hafif, korozyona dayanıklı yapı: Alüminyum ön ve arka uç kapakları toplam ağırlığı azaltır ve paslanmaz çelik silindir, temel bir pas önleyici ve korozyon bariyeri sağlar.
·Temel korozyon ortamı toleransı: Zayıf asit/alkali buğusu, nem veya hafif kimyasal maddelere maruz kalan ortamlarda istikrarlı çalışmayı sürdürün.
·Modüler kurulum arayüzü: Ekipman alanı düzenine göre esnek bir şekilde birleştirilebilen çeşitli standart kurulum aksesuarlarını (muylular, ayaklar, flanşlar vb.) destekler.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：CM2 Serisi Paslanmaz Çelik Mini Silindir (Tek Etkili)
SONRAKİ：CJ2 Serisi Paslanmaz Çelik Mini Silindir (Tek Etkili)
  • Silindir çapı (mm) 20 25 32 40
    Kullanılan sıvı Hava (yağ yok*)
    Çalışma modu Çift etkili
    Maksimum çalışma basıncı 1.0MPa
    Minimum çalışma basıncı 0.05MPa
    Ortam ve sıvı sıcaklığı Manyetik olmayan anahtar: -10°C ila 70°C, manyetik anahtar: -10°C ila 60°C
    Piston hızı 50~750 mm/sn
    Tamponlama Kauçuk yastıklama/hava yastıklama
    Strok uzunluğu toleransı (mm) 1.40
    *Yağlama Gerekli değil
    Bağlantı çapı (Rc) 1/8 1/8 1/8 1/4
    *Yağlama gerekiyorsa Türbin Yağı No. 1 ISOVG32. kullanın

  • Seyahat/Manyetik Anahtar Model Tablosu
    Silindir çapı
    (mm)     		Standart strok
    (mm) Not 1     		Manyetik anahtar Model Notu 2) Kurulum parçası Model  Not 3 Halkalı kemer modeli
    20 25,50,75,100,
    125.150.200,
    250.300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Not 1) Standart dışı seyahat seçenekleri mevcuttur.
    Not 2) Manyetik anahtarların spesifikasyonları ve özellikleri için manyetik anahtar serisine bakın.
    Kablo uzunluğu işaretleri: İşaret yok - 0,5 m, L - 3 m, Z - 5 m. Örnek: M9N, M9NL.
    Not 3) Montaj parçaları ve halka kayış Modelleri kullanım için birlikte sipariş edilmelidir.

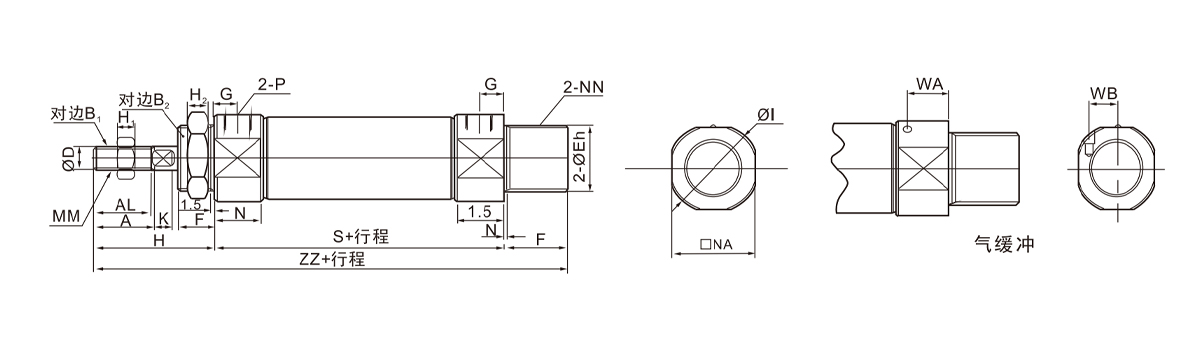

  • Silindir çapı Gezi güzergahı A AL B1 B2 D E F G H H1 H2 I K AA N Yok NN P S ZZ WA Dünya Bankası
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

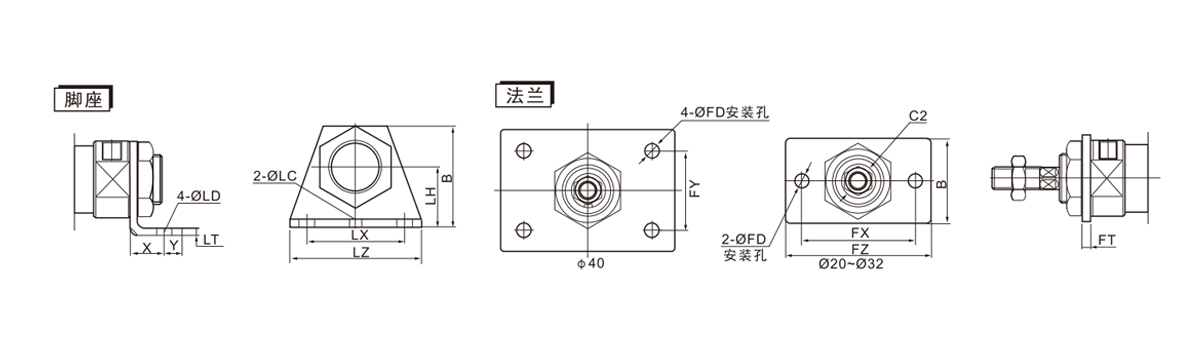

    Uygulanabilir silindir çapı
    (mm)     		Ayak dayanağı Flanş
    Parça numarası X Y ØLD ØLC LX LZ sol LT B Parça numarası FD Maliye döviz FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

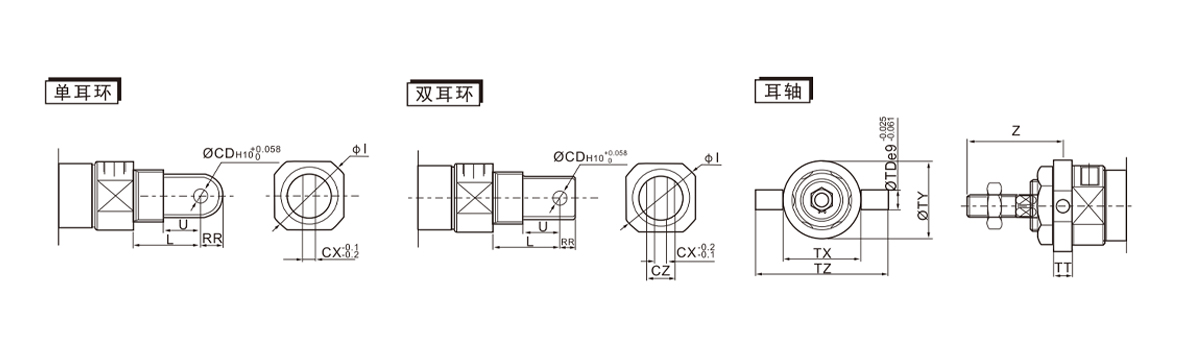

    Uygulanabilir silindir çapı
    (mm)     		Tek küpe Çift küpe Aks kulak tipi
    Parça numarası L U $$ Ø1 ØCD Müşteri Deneyimi Parça numarası L U $$ ØCD Müşteri Deneyimi CZ Ø1 Parça numarası Teksas TZ tank avcısı TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

    Uygulanabilir silindir çapı

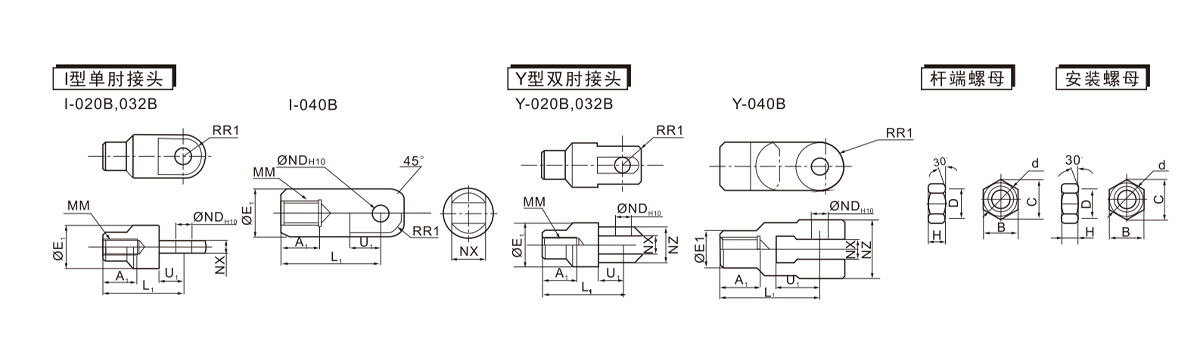

    (mm)     		Tip I tek dirsek eklemi Y tipi çift dirsek eklemi Çubuk ucu somunu Somunu takın.
    Parça numarası A1 E1 L1 AA ØND H10 NX R1 U Parça numarası A1 E1 L1 AA ØND NX Yeni Zelanda R1 U1 Parça numarası B C d H Parça numarası B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25.30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

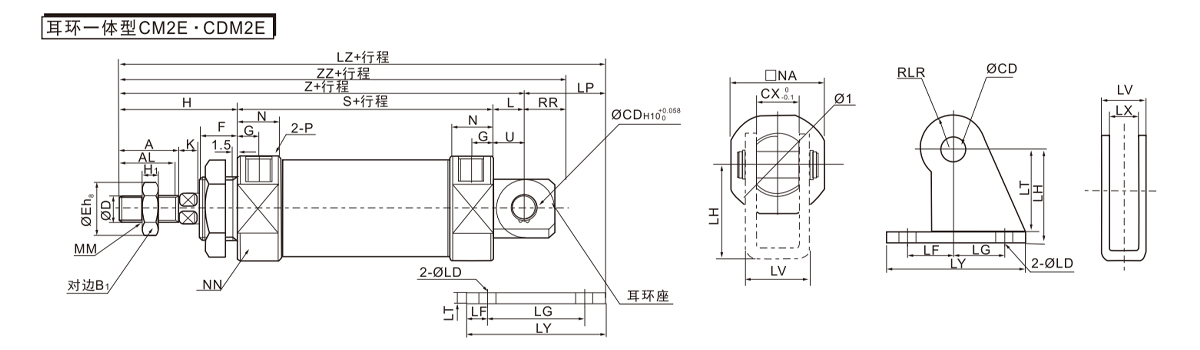

    Uygulanabilir silindir çapı
    (mm)     		Gezi güzergahı A AL B1 CD Müşteri Deneyimi D E F G H H1 I K L AA N Yok NN P $$ S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

    Küpe tutucu
    Uygulanabilir silindir çapı
    (mm)     		Parça numarası LD LF LG sol LP LT AG LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
