MA Serisi Paslanmaz Çelik Mini Silindirler Tedarikçiler

Ana Sayfa / Ürünler / Hava Silindiri / Mini Silindir / MA Serisi Paslanmaz Çelik Mini Silindirler

MA Serisi Paslanmaz Çelik Mini Silindirler MA Serisi Paslanmaz Çelik Mini Silindirler
  • MA Serisi Paslanmaz Çelik Mini Silindirler
  • MA Serisi Paslanmaz Çelik Mini Silindirler
Mini Silindir

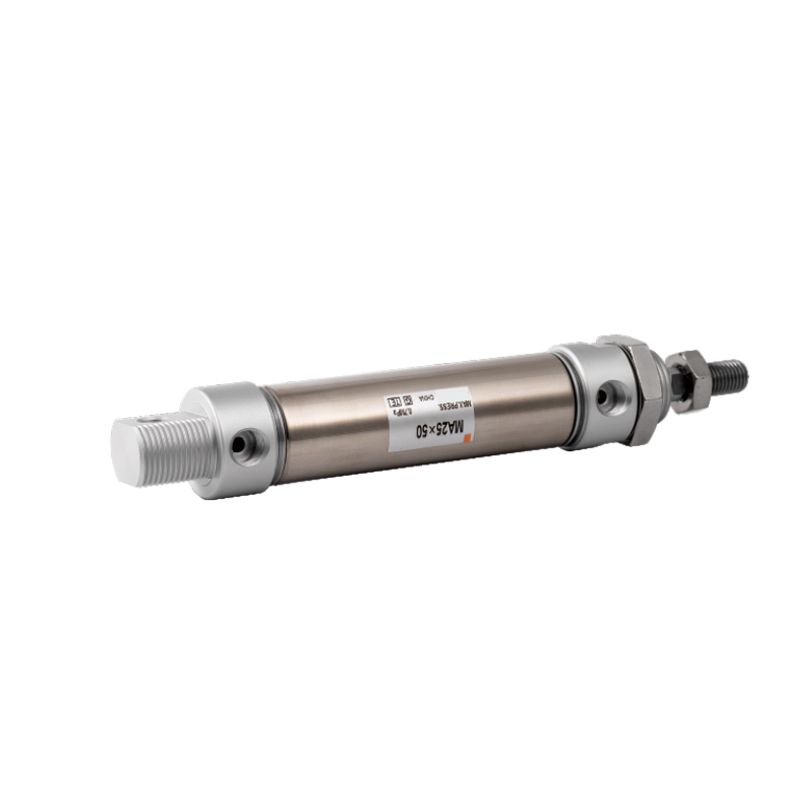

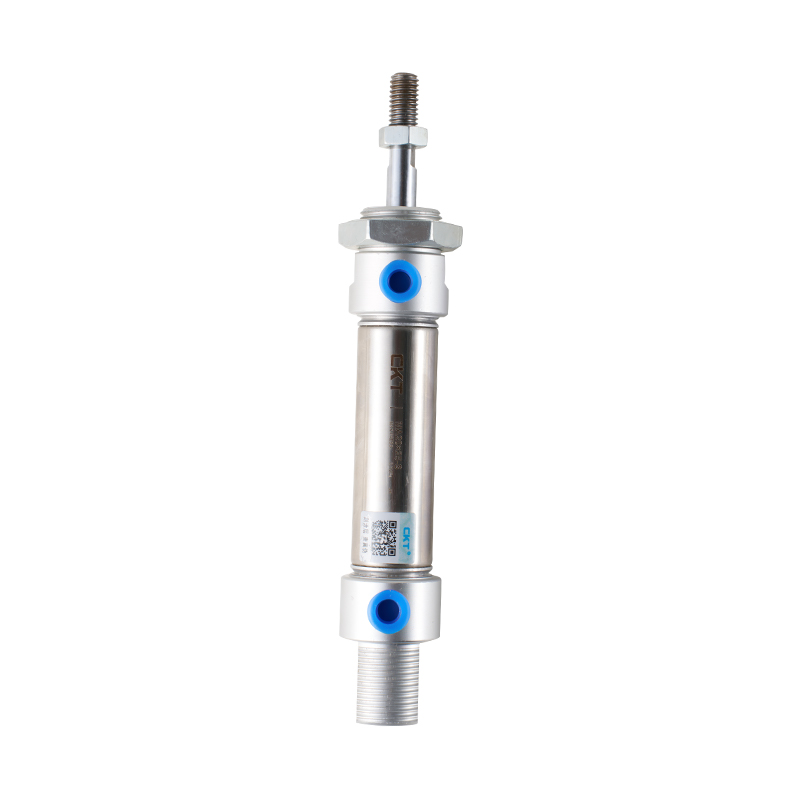

MA Serisi Paslanmaz Çelik Mini Silindirler

1. Piston contası, kompakt boyut ve yağ depolama işlevine sahip özel şekilli iki yönlü bir sızdırmazlık yapısını benimser;
2. Ön ve arka kapaklar, silindirin ters etkisini azaltmak için sabit çarpışma önleyici pedlerle donatılmıştır;
3. Çeşitli arka kapak formları silindir kurulumunu daha kolay hale getirir;
4. Ön ve arka kapaklar ve paslanmaz çelik silindir gövdesi, güvenilir bağlantıya sahip perçinli bir yuvarlanma yapısını benimser;
5. Silindir gövdesi, yüksek mukavemet ve korozyon direncine sahip yüksek hassasiyetli paslanmaz çelik boruyu benimser;
6. Müşterilerin seçebileceği çeşitli özelliklere sahip silindirler ve silindir montaj aksesuarları mevcuttur;
7. Bu serideki tüm silindirler mıknatıslarla tutturulmuştur.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：MAL Serisi Alüminyum Alaşımlı Mini Silindir
SONRAKİ：CM2 Serisi Paslanmaz Çelik Mini Silindir (Tek Etkili)
  • İç çap (mm) 16 20 25 32 40 50 63

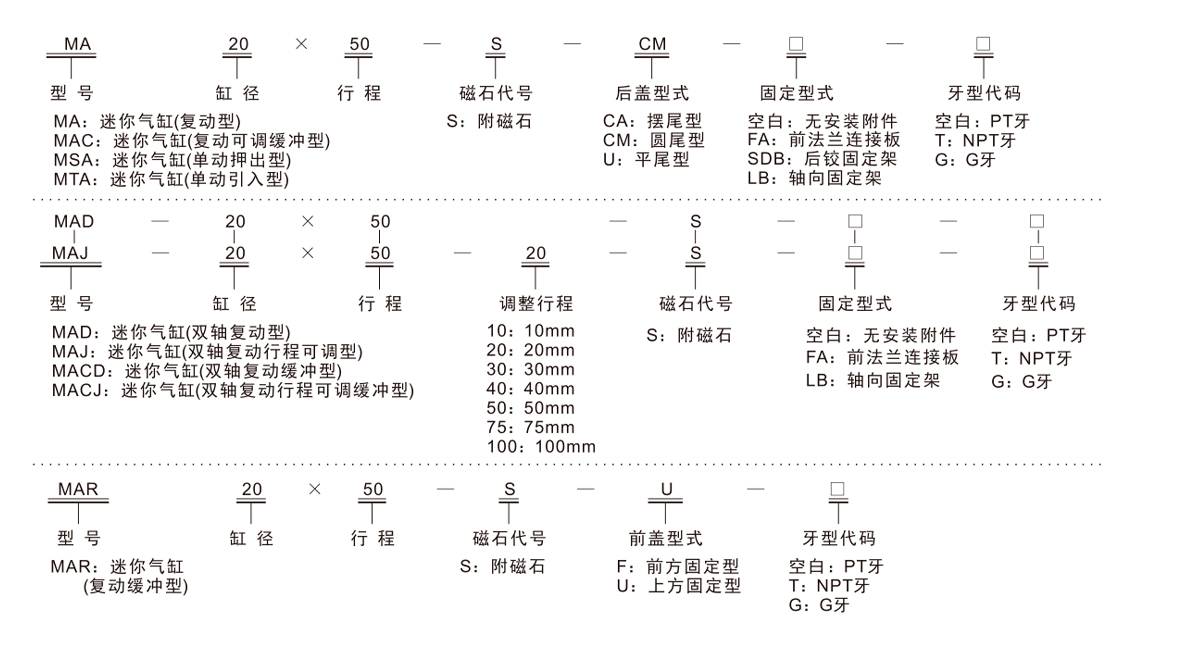

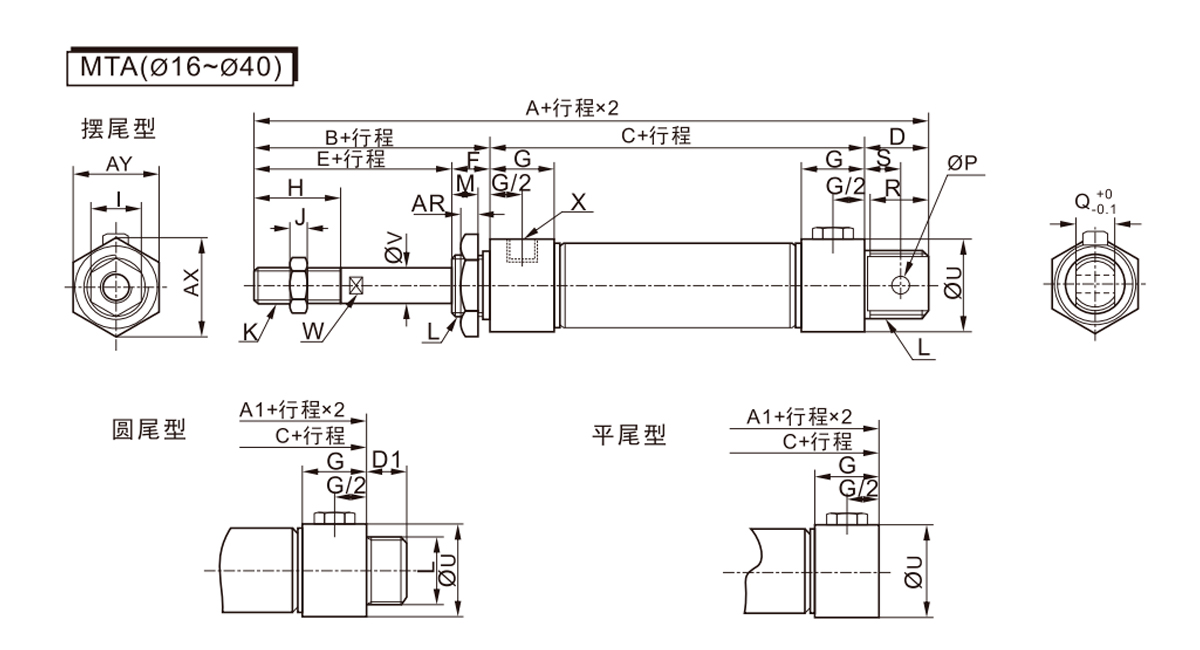

    Eylem Türü MSAI MTA Tek etkili tip -
    MAR - Pistonlu tip

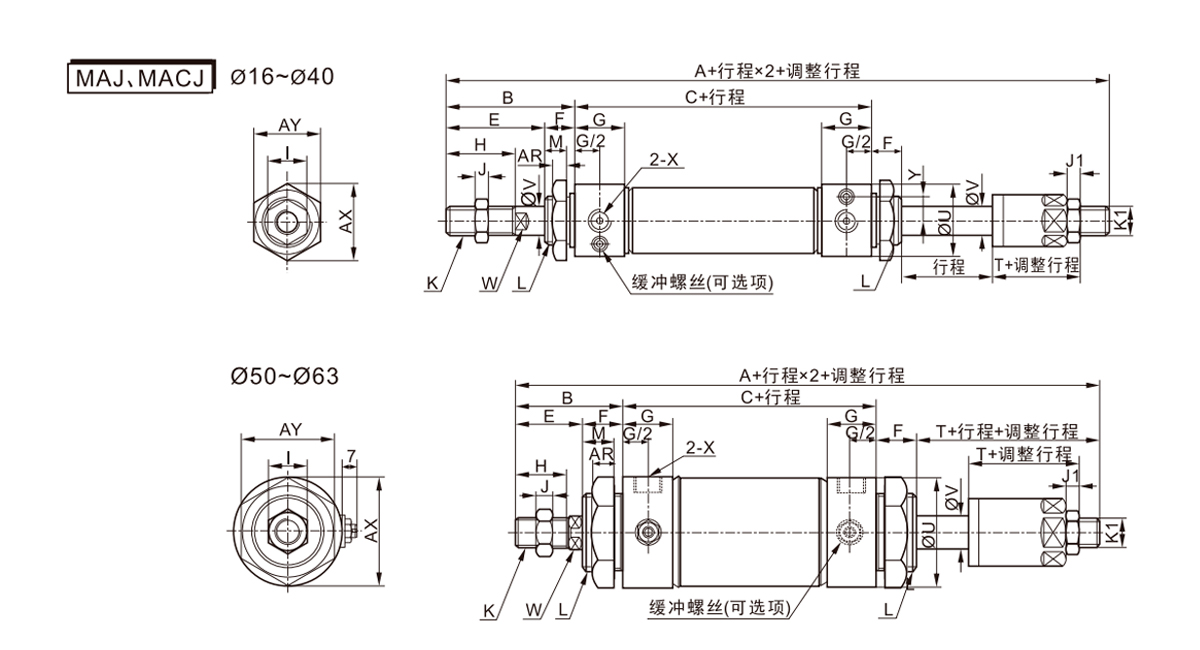

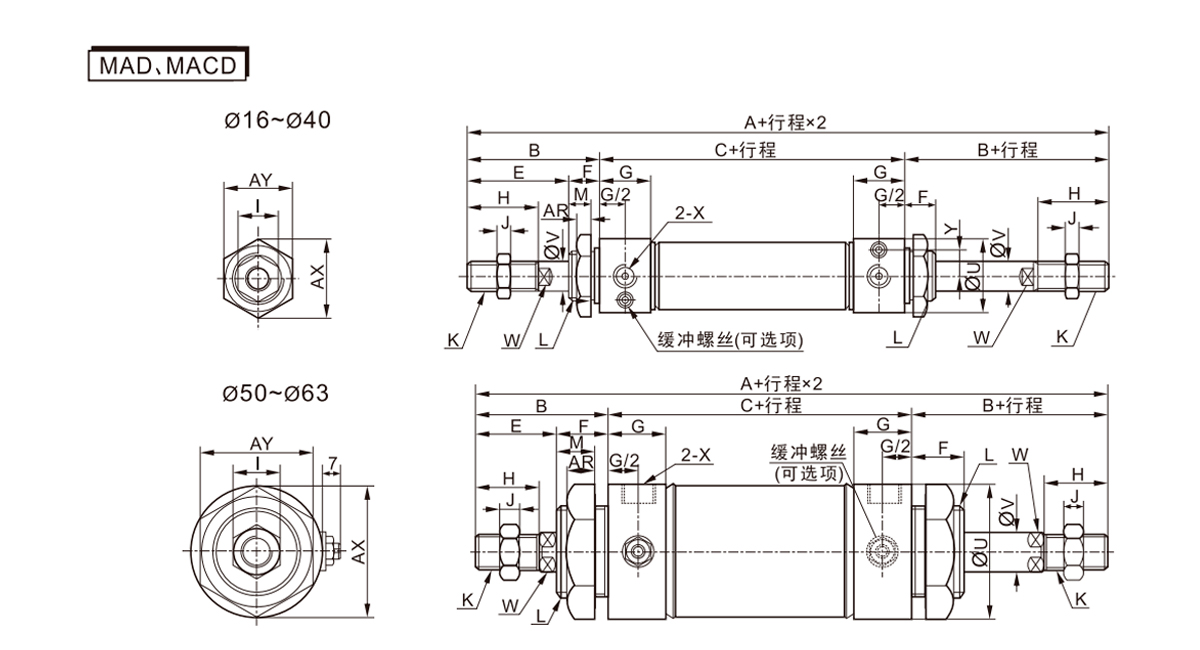

    MAI MADI MAJ Pistonlu tip -
    MACI  MACDI   MACJ - Çift etkili yastıklama tipi
    çalışma ortamı Hava
    Çalışma basıncı aralığı Pistonlu tip 0,1~1,0MPa(15~145Psi)
    Tek etkili tip 0,2~1,0MPa(28~145Psi)
    Garantili basınç direnci 1.5MPa(215Psi)
    Çalışma sıcaklığı aralığı °C -20~70
    Çalışma hızı aralığı Tek etkili tip:50~800mm/s
    Tekrarlanan tip: 30~800 mm/sn
    Seyahat tolerans aralığı 0~150*10        >150 14
    Arabellek türü C-MAC, C-MACD, C-MACJ serileri: Ayarlanabilir tamponlama;
    Diğer seriler: Çarpışma önleyici pedler
    * Devralma çapı M5 × 0,8 PT1/8 PT1/4
    *Bağlantı için NPT ve G thread tipleri mevcuttur.

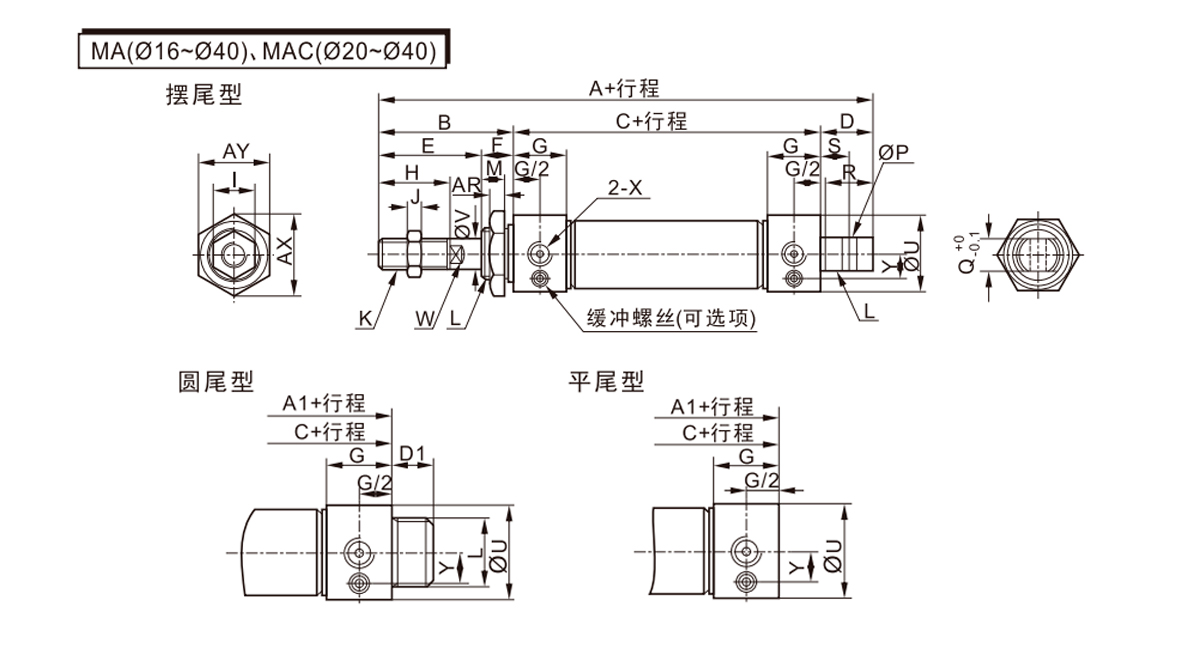

  • İç çap/sembol A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X AR balta evet Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 8 M5 × 0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

    Silindir çapı/sembol U V
    50 53 16
    63 67 16

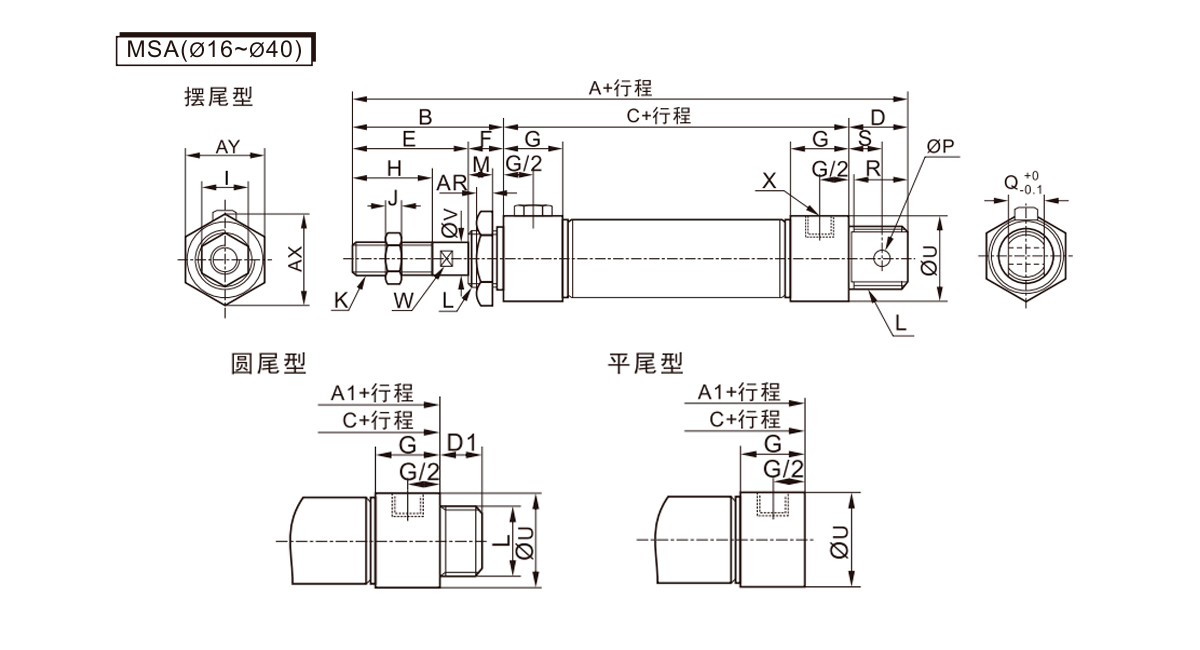

    Sembol A A1 B C D D1 E F G H I
    İç çap/strok ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    İç çap/sembol J K L M P Q R S U V W X AR balta evet
    16 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5 × 0,8 5 25 22
    20 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

    Sembol A A1 B C D D1 E F
    İç çap/strok ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    İç çap/sembol G H I J K L M P Q R S U V W X AR balta evet
    16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5 × 0,8 6 25 22
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

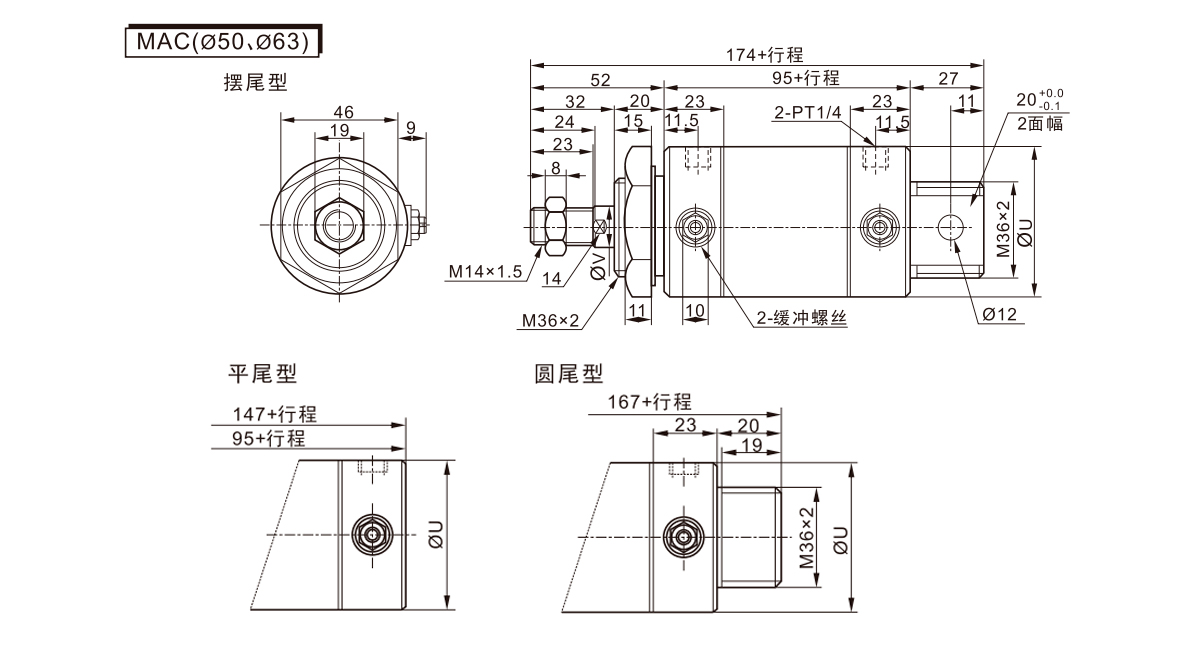

    İç çap/sembol A B C E F G H I J K L M U V W X AR balta evet Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1,5 14 21 6 5 M5 × 0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1,25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2.0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2.0 15 67 16 14 PT1/4 11 53 46 -

    İç çap/sembol A B C E F G H I J J1 K K1 L M U V W X AR balta evet Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1,5 14 21 6 5 M5 × 0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1,25 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1,25 M12×1,25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2.0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2.0 15 67 16 14 PT1/4 11 53 46 - 28

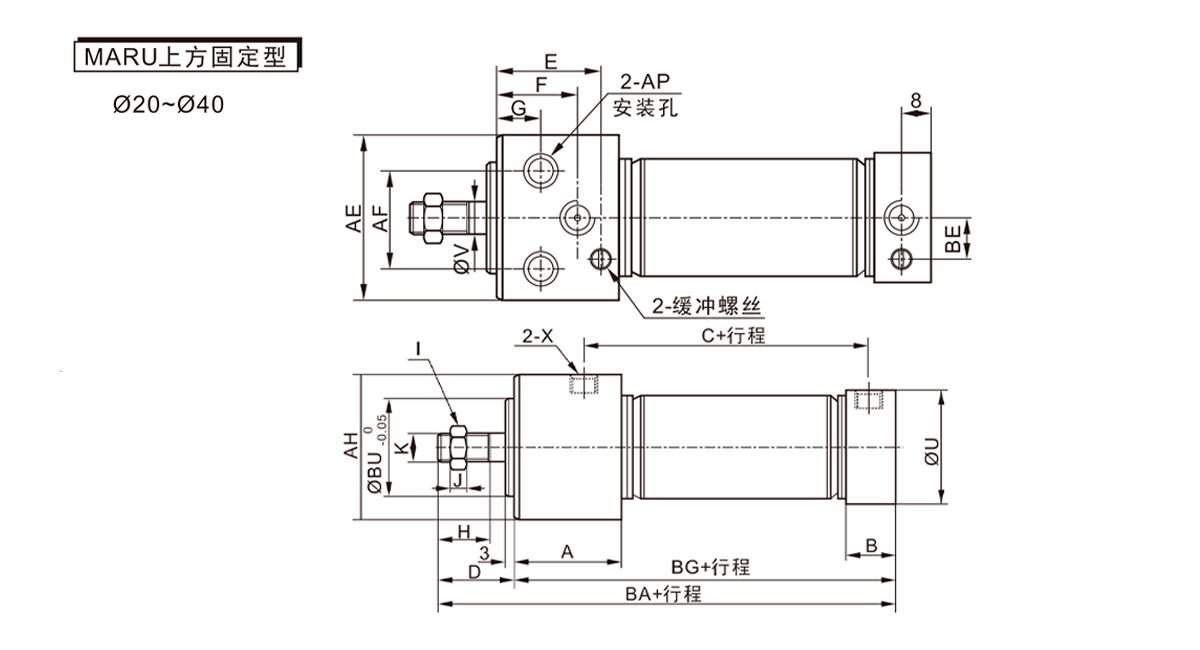

    İç çap/sembol A B C D E F G H I J K U V X AE AF Erişim noktası ah lisans OL BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1,25 27 8 PT1/8 33.5 21 Ø9.5
    Derinlik 6,5
    Açık delik: Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1,25 30 10 PT1/8 39 25 Ø11.0
    Derinlik 7,5
    Açık delik: Ø6,6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1,25 35 12 PT1/8 47 30 Ø14.0
    Derinlik 10
    Açık delik: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1,5 41.6 16 PT1/8 58.5 38 Ø17,5
    Derinlik 12,5
    Açık delik: Ø11     		52.3 132.6 15 97.6 32

    İç çap/sembol U AE AF Al Erişim noktası
    50 53 62 44 31 İkili: 011,0 dp 6,5
    Açık delik: 06.6
    63 67 74 48 37 Çift taraflı: Ø14,0 dp 8,5
    Açık delik: Ø9,0

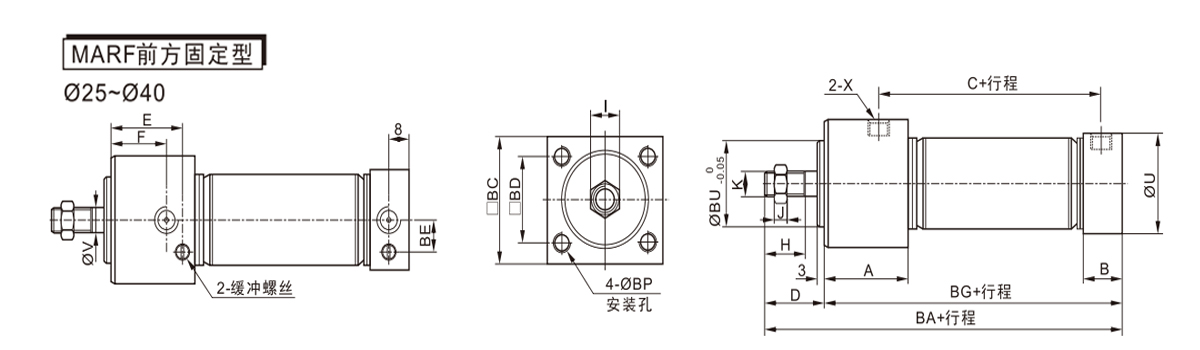

    İç çap/sembol A B C D E F H 1 J K U V X lisans M.Ö. BD OL BG kan basıncı BU
    20 29 16 59 31 24 22 20 13 5 M8×1,25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0,8 Derin9 20
    25 29 16 59 33 24 22 22 17 9 M10×1,25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1.0 Derin11 26
    32 29 16 59 33 25 22 22 17 6 M10×1,25 35 12 PT1/8 122 42.5 30 12 89 M6×1.0 Derin11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1,5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1,25 Deep14 32

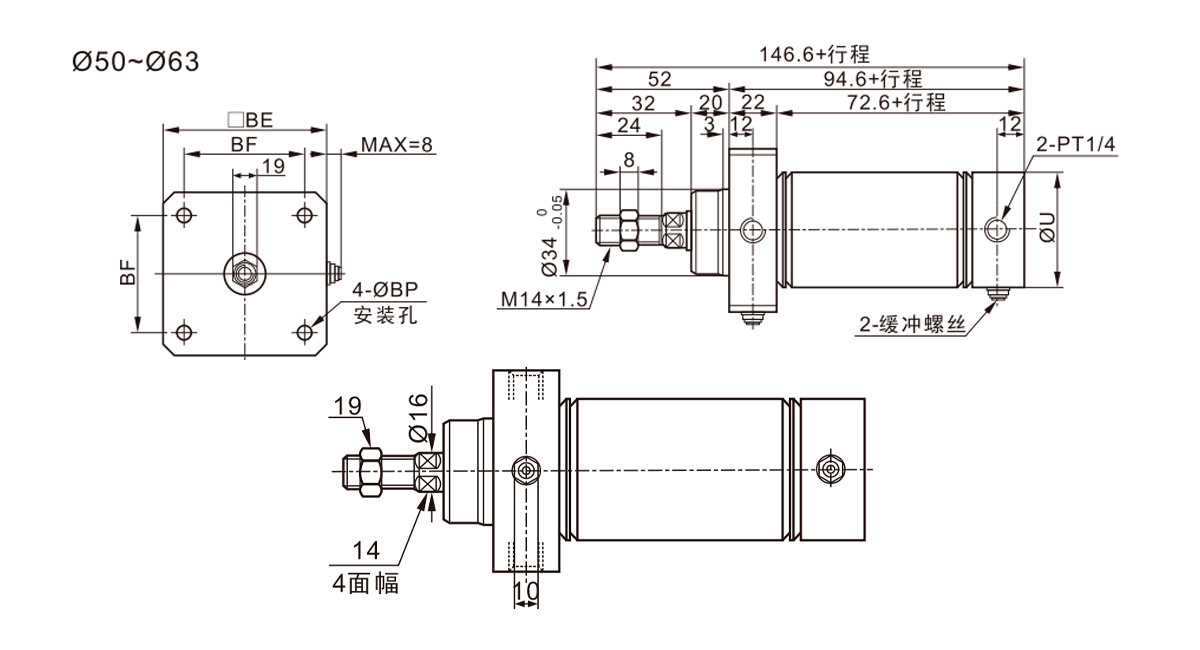

    İç çap/sembol U OL erkek arkadaş kan basıncı
    50 53 62 48 6.6
    63 67 74 58 9

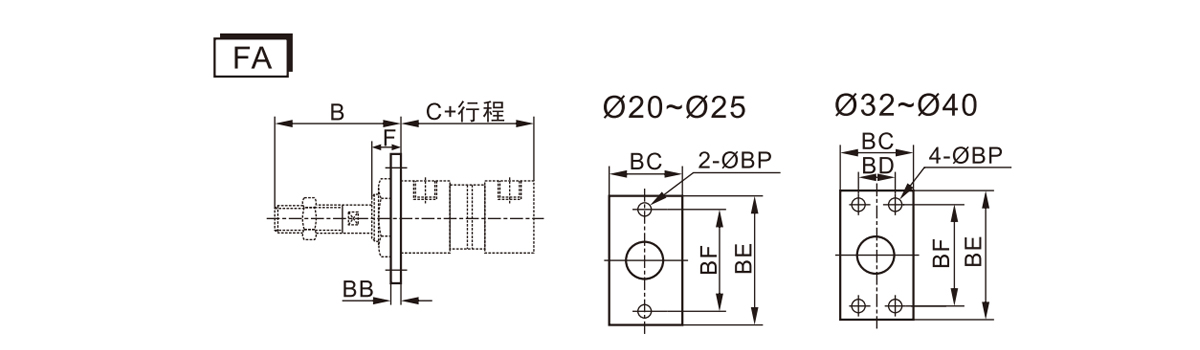

    Sembol B C(MA serisi) C (MSA serisi) BB M.Ö. BD OL erkek arkadaş kan basıncı F
    Çap/strok 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

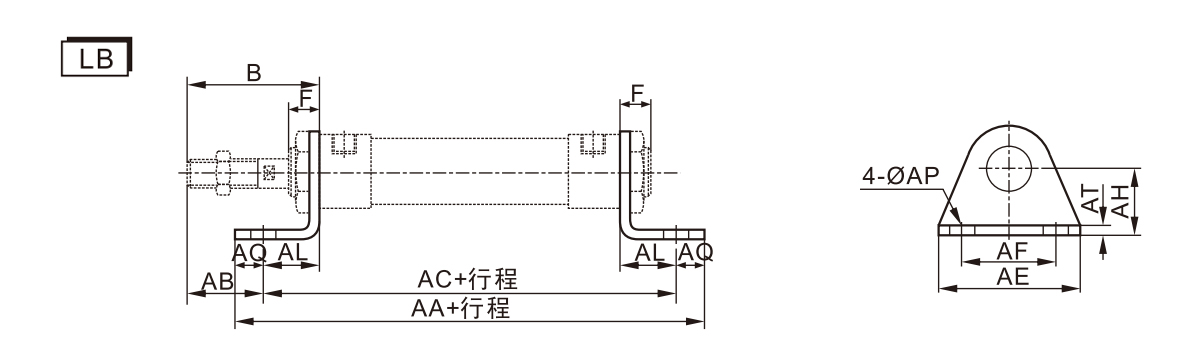

    Sembol B F AA(MA serisi) AA (MSA serisi) AB AC (MA Serisi) AC (MSA serisi) AE AF AL Soru-Cevap Erişim noktası AT ah
    Çap/strok 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

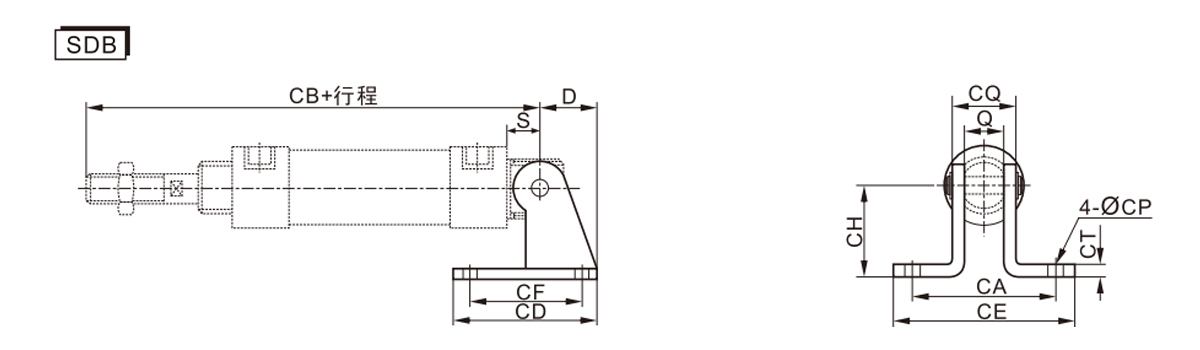

    Sembol D S Q CA CB(MA serisi) CB (MSA serisi) CD CE CF CH BT CP CQ
    Çap/strok 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
