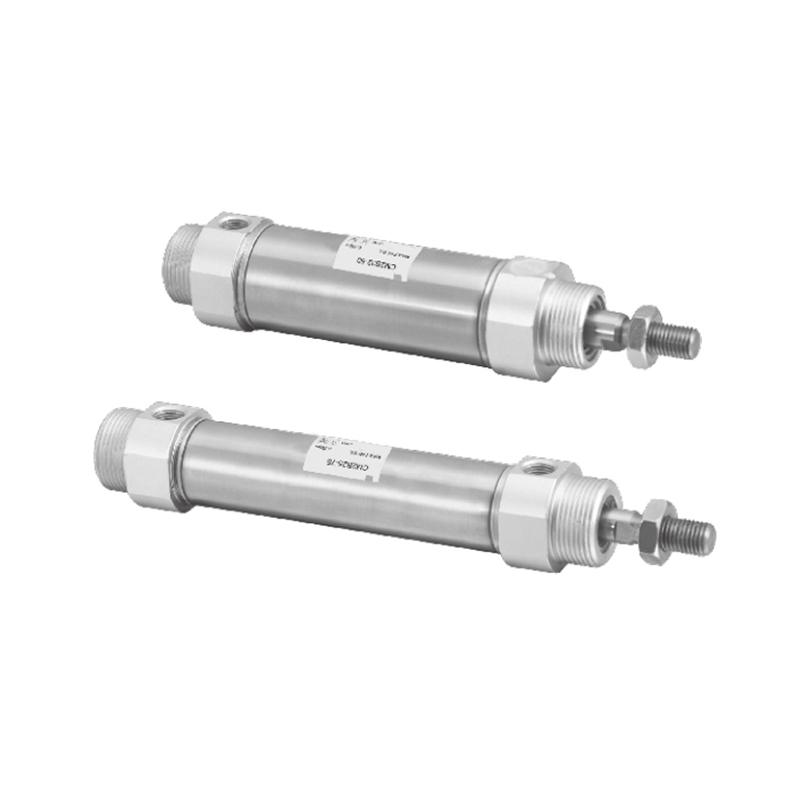

CM2 Serisi Paslanmaz Çelik Mini Silindir (Tek Etkili)
  • CM2 Serisi Paslanmaz Çelik Mini Silindir (Tek Etkili)
Mini Silindir

CM2 Serisi Paslanmaz Çelik Mini Silindir (Tek Etkili)

CM2 Serisi Paslanmaz Çelik Mini Silindir (Tek Etkili), gelişmiş tasarıma sahip paslanmaz çelik bir mini silindirdir. Tek etkili sürüş prensibini benimser ve özellikle alanı kısıtlı ve temiz, korozyona dayanıklı ortamlar için uygundur. Çekirdeği, piston çubuğunun yön hareketini ve otomatik olarak sıfırlanmasını sağlamak için tahrik ortamının açılıp kapanmasına ve yerleşik yayına dayanır.

·Piston kolu sürüş sırasında uzar ve basınç kaldırıldığında yay sıfırlanır: Sürüş ortamı silindire etki ettiğinde, yerleşik yay kuvvetinin üstesinden gelir ve iş yapmak için piston çubuğunu dışarı doğru iter; Tahrik ortamı kaldırıldığında veya kesintiye uğradığında, sıkıştırılmış yay depolanan enerjiyi hemen serbest bırakır ve piston çubuğunu sabit ve güvenilir bir şekilde başlangıç ​​konumuna geri çekilmeye zorlar.
· Sürüş sırasında piston kolu büzülür ve basınç kaldırıldığında yay uzar: Tahrik ortamı silindire etki ettiğinde, yerleşik yayı sıkıştırır ve aynı anda piston çubuğunu içeri doğru çeker; Tahrik ortamı kaldırıldıktan veya kesintiye uğratıldıktan sonra yayın sıfırlama kuvveti baskın hale gelir ve piston çubuğunu aktif olarak dışarı doğru iter ve orijinal uzatılmış durumuna geri döner.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：MA Serisi Paslanmaz Çelik Mini Silindirler
SONRAKİ：CM2 Serisi Paslanmaz Çelik Mini Silindir (Çift Etkili)
  • Silindir çapı (mm) 20 25 32 40
    Kullanılan sıvı Hava
    Çalışma modu Tek etkili
    Maksimum çalışma basıncı 1,0 MPa
    Minimum çalışma basıncı 0,18 MPa (yay sıkıştırması), 0,23 MPa (yay uzatması)
    Ortam ve sıvı sıcaklığı Manyetik olmayan anahtar: -10°C ila 70°C, manyetik anahtar: -10°C ila 60°C
    Piston hızı 50~750 mm/sn
    Tamponlama Kauçuk yastıklama
    Strok toleransı (mm) 1.4
    0
    *Yağlama Gerekli değil
    Bağlantı çapı Rc 1/8 1/8 1/8 1/4
    *Yağlama gerekiyorsa Türbin Yağı No. 1 ISOVG32. kullanın

  • Seyahat/Manyetik Anahtar Model Tablosu
    Silindir çapı (mm) Standart strok (mm) Manyetik anahtar Modeli   Not 1) Kurulum parçası Modeli   Not 2) Halkalı kemer modeli
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    Not 1) Manyetik anahtarların özellikleri ve özellikleri için manyetik anahtar serisine bakın.
    Kablo uzunluğu göstergesi: Gösterge yok - 0,5 m, L - 3 m, Z - 5 m
    Örnek: M9N, M9NL.
    Not 2) Montaj parçaları ve halka bantları sipariş edilmeli ve birlikte kullanılmalıdır.

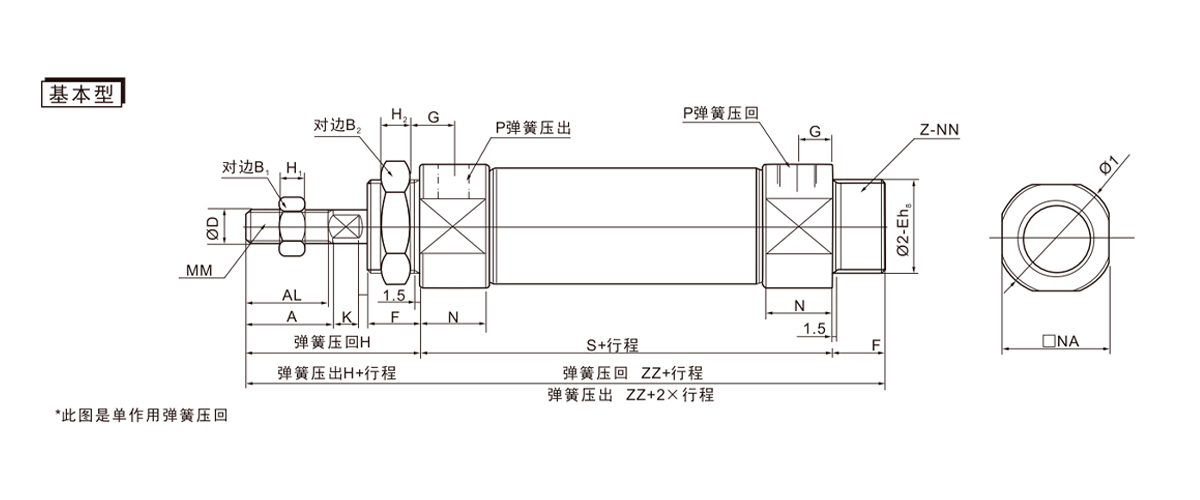

  • Silindir çapı (mm) A AL B1 B2 D E F G H H1 H2 I K AA N Yok NN P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8
    -0,033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8
    -0,033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8
    -0,033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4
    -0,039

    Seyahat Programı 1~50 51~100 101~150 151~200 201~250
    Silindir çapı S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

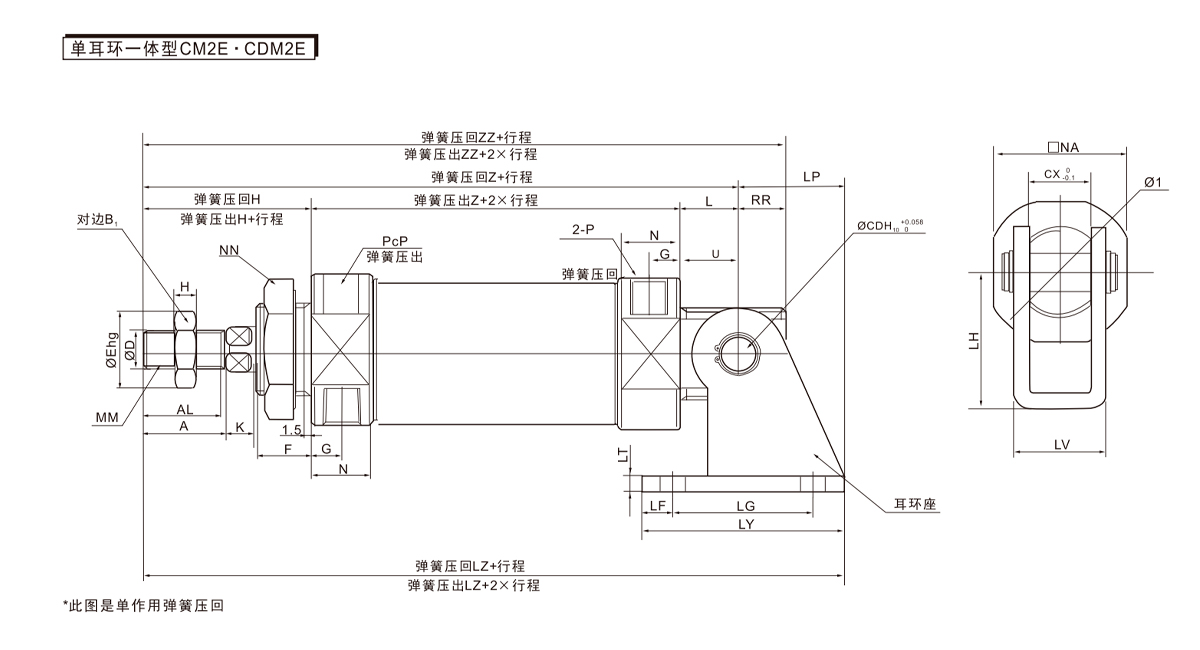

    Silindir çapı (mm) A AL B1 CD Müşteri Deneyimi D E F G H H1 I K L AA N Yok NN P halkla ilişkiler U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 11.5
    -0,033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 11.5
    -0,033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 14.5
    -0,033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 14.5
    -0,039

    Seyahat Programı 1~50 51~100 101~150 151~200 201~250
    Silindir çapı S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    Parça numarası Silindir çapı (mm) LD LF LG sol LP LT AG LY 1~50 51~100 101~150 151~200 201~250
    LZ LZ LZ LZ LZ
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
