MY1H Serisi Mekanik Mafsallı Milsiz Silindir (Doğrusal Kılavuzlu Tip)
  • MY1H Serisi Mekanik Mafsallı Milsiz Silindir (Doğrusal Kılavuzlu Tip)
Milsiz Silindir

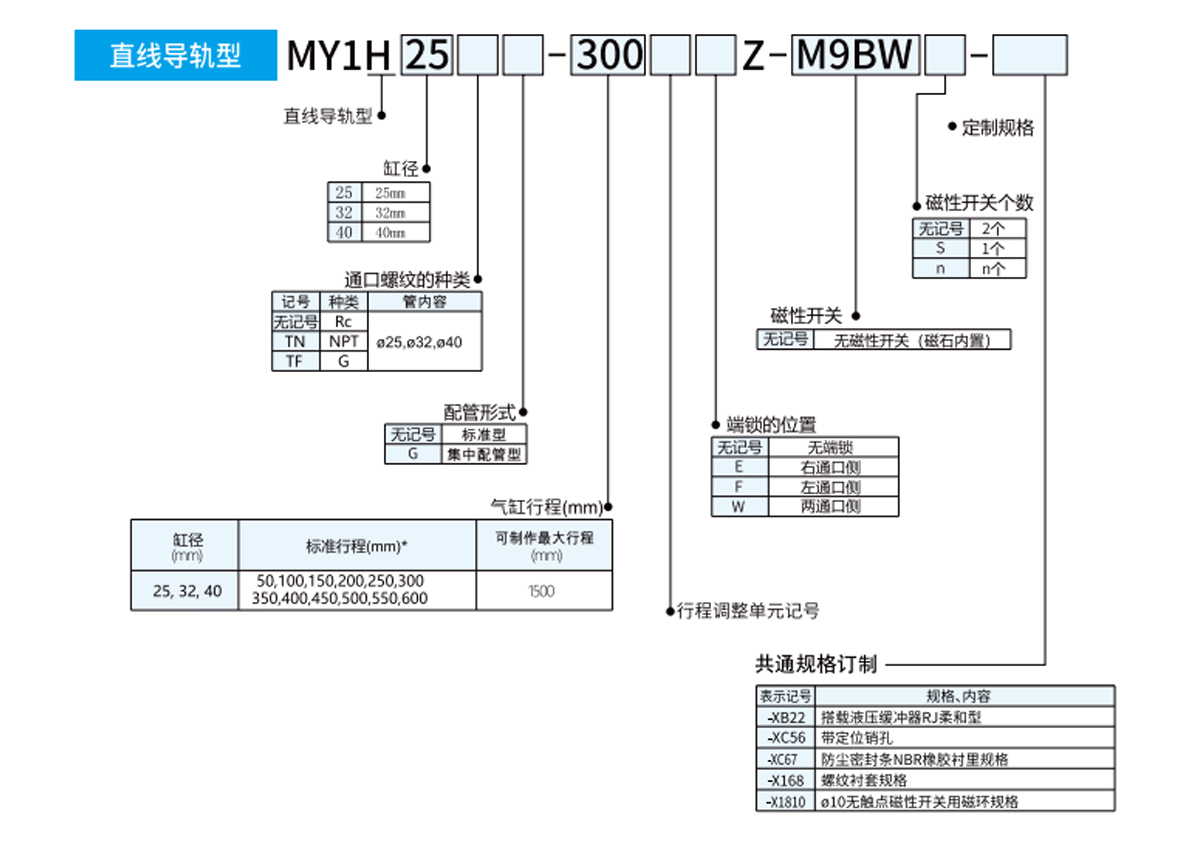

MY1H Serisi Mekanik Mafsallı Milsiz Silindir (Doğrusal Kılavuzlu Tip)

MY1H Serisi Mekanik Mafsallı Milsiz Silindir, hareket iletimini sağlamak için mekanik mafsallar kullanan ve lineer kılavuz yapısıyla özel olarak entegre edilmiş milsiz bir silindirdir. Otomasyon sistemlerindeki yaygın al ve yerleştir uygulamaları için kompakt, güvenilir ve hassasiyeti tatmin eden bir doğrusal tahrik çözümü sağlamaya odaklanır.

● Temel itici güç türü: Çekirdeği, geleneksel silindirin piston kolu uzantısına ihtiyaç duymadan, pistonun doğrusal hareketini iç mekanizma aracılığıyla doğrudan harici yük kaydırıcısına akıllıca ileten ve silindir gövdesi ile yük hareketinin kompakt entegrasyonunu gerçekleştiren benzersiz mekanik bağlantı yapısında yatmaktadır.

● Hassas kılavuzun temel taşı: Geleneksel Modellerin aksine bu seride yerleşik, yüksek sertlikte bir doğrusal kılavuz sistemi bulunur. Bu, silindirin kendisinin yönlendirme kapasitesini çok aşan yük kayması için destek ve kılavuzluk sağlar, hareketin düzgünlüğünü önemli ölçüde artırır ve orta düzeyde hassasiyet gereksinimleri olan konumlandırma durumları için uygun olan daha yüksek tekrarlanabilirlik sağlar.

● Tipik uygulama konumlandırması: Bu serinin tasarlanan yük kapasitesi ve hareket aralığı, onu otomatik üretim hatlarında orta ağırlıkta küçük ve orta büyüklükteki iş parçalarının sık sık toplama, aktarma ve yerleştirme işlemleri için çok uygun hale getirir. İş parçası boyutu aralığının tipik küçük ve orta spesifikasyonlarda olduğu (örneğin çapın onlarca milimetre düzeyinde olduğu) senaryolar için özellikle uygundur.

● Alan verimliliği avantajı: Piston çubuğunun uzatılması ve geri çekilmesi için gereken ön ve arka alan ortadan kaldırıldığı ve entegre kılavuz rayı tasarımıyla birlikte genel yapı çok kompakttır; bu da, özellikle alan kısıtlı ekipman düzeninde değerli eksenel kurulum alanından tasarruf etmeye yardımcı olur.

● Güvenilirlik hususları: Mekanik kaplin tasarımı genellikle daha az kayar conta gereksinimi anlamına gelir (manyetik kaplinle karşılaştırıldığında), bu da servis ömrünü artırabilir ve bakıma bağımlılığı bir dereceye kadar azaltabilir ve operasyon daha güvenilirdir.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：MY1M Serisi Mekanik Mafsallı Milsiz Silindir Kayar Rulman Kılavuz Tipi
SONRAKİ：MY1B Serisi Mekanik Mafsallı Milsiz Silindir (Temel Tip)
  • Silindir çapı (mm) 25 32 40
    Hava
    Kullanılan sıvı Çift etkili
    Çalışma modu 0.1~0.8MPa
    Çalışma basıncı aralığı 1.2MPa
    Basınç testi basıncı 5~60°C
    Ortam sıcaklığı ve sıvı sıcaklığı
    Tamponlama Hava cushion
    Yağlama Yağ yok
    Strok uzunluğu toleransı 1.80
    Boru çapı Ön ve yan açıklıklar Kc1/8 Kc1/4
    Alt açıklık Ø6 Ø8

    Kilitleme özellikleri
    Silindir çapı (mm) 25 32 40
    Kilitleme konumu Tek taraf (isteğe bağlı), her iki taraf
    Tutma kuvveti (MAKS.) N 270 450 700
    Hareket ince ayar aralığı (mm) 0~—11,5 0~—12 0~—16
    Gümrükleme 1 mm'den az
    Manuel serbest bırakma Kutu (kilidi açık tip)

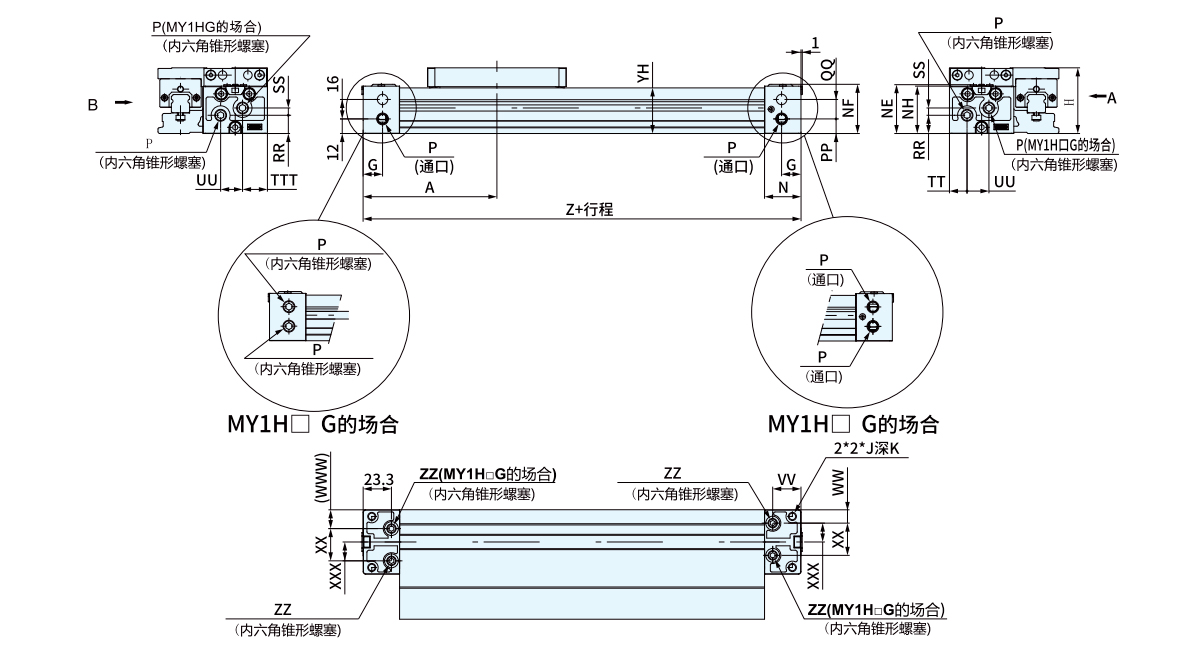

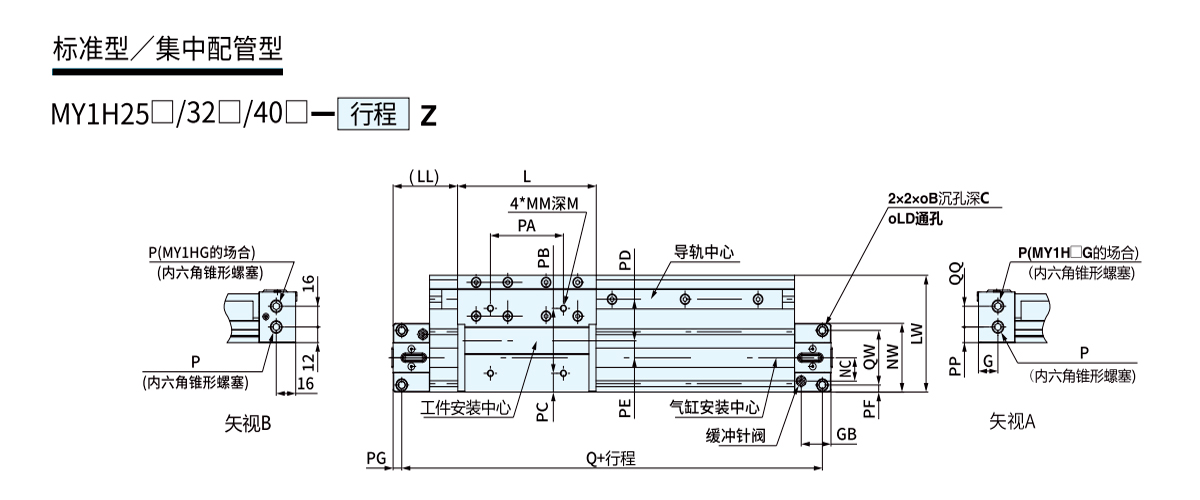

  • Alttan monteli merkezi boru sistemlerinde kullanılan borular
    Modeliiiiiiiiii A B C G Büyük Britanya H J K L LD LL LW M AA N NC kuzeydoğu NF Kuzeydoğu Kuzeybatı P PA PB bilgisayar
    MY1H25 110 9 5.5 16 24.5 54 M6*1 9.5 114 5.6 53 90 9 M5*0,8 30 18 40.2 40.5 39 53 Kc1/8 60 50 14.5
    MY1H32 140 11 6.6 19 28.5 68 M8*1,25 16 140 6.8 70 110 13 M6*1 37 22 50.2 50 49 64 Kc1/8 80 60 15
    MY1H40 170 14 8.5 23 35 84 M10*1,5 15 170 8.6 85 121 13 M6*1 45 26.5 62.7 62 61.5 75 Kc1/4 100 80 20.5

    Modeliiiiiiiiii PD PE PF PG PP Q QW $$ TT TTT VV WW WWW XXX YH Z ZZ Merkezi borulama durumunda Modeliiiiiiiiii QQ SS UU XX
    MY1H25 32 13 5.5 7 12 206 42 15 14.5 20.5 23.3 11 15.5 15.5 37.5 220 Kc1/16 MY1H25 16 6 18 26.5
    MY1H32 42 13 6.5 8 16 264 51 16 16 16 28.5 12 12 20 47 280 Kc1/16 MY1H32 16 11 32 40
    MY1H40 37.5 23 8 9 18.5 322 59 23.5 20 20 35 14 14 23.5 59.5 340 Kc1/8 MY1H40 24 12 35 47

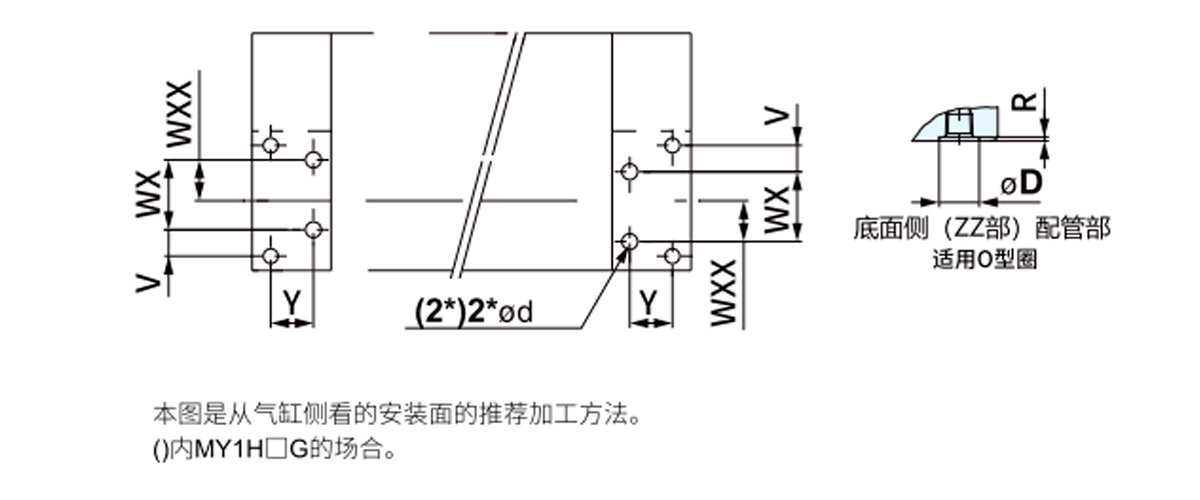

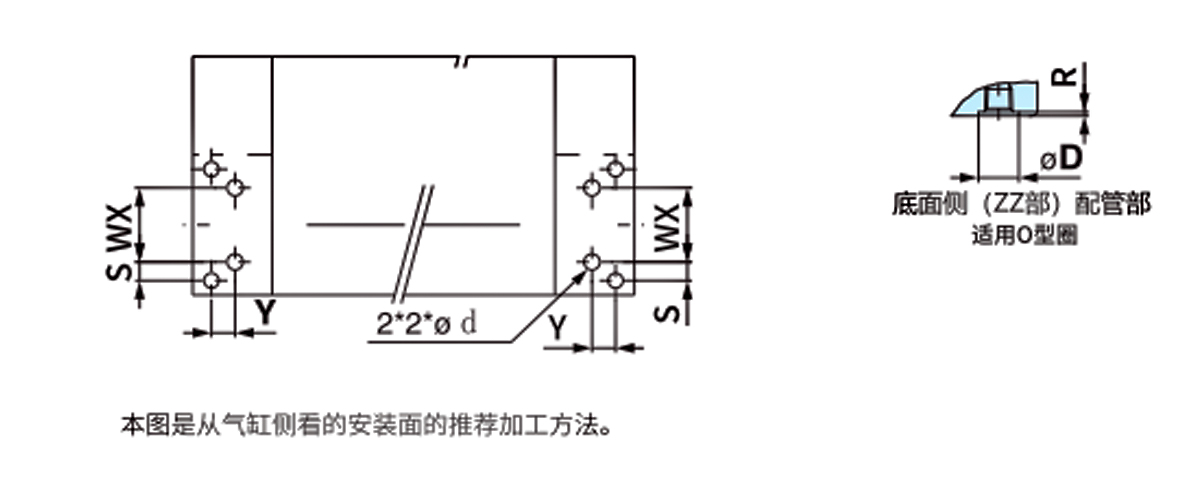

    Alt yüzeydeki konsantre borular için boru deliği boyutları tablosu (lütfen bu boyutları işleme ve montaj yüzeyleri için kullanın)
    Standart borular/merkezi borular ortak Merkezi borulama durumunda
    Modeliiiiiiiiii WXX Y d D R O-ringler için uygundur Modeliiiiiiiiii WX V
    MY1H25 15.5 16.2 6 11.4 1.1 C9 MY1H25 26.5 10
    MY1H32 20 20.4 6 11.4 1.1 MY1H32 40 5.5
    MY1H40 23.5 25.9 8 13.4 1.1 C11.2 MY1H40 47 6

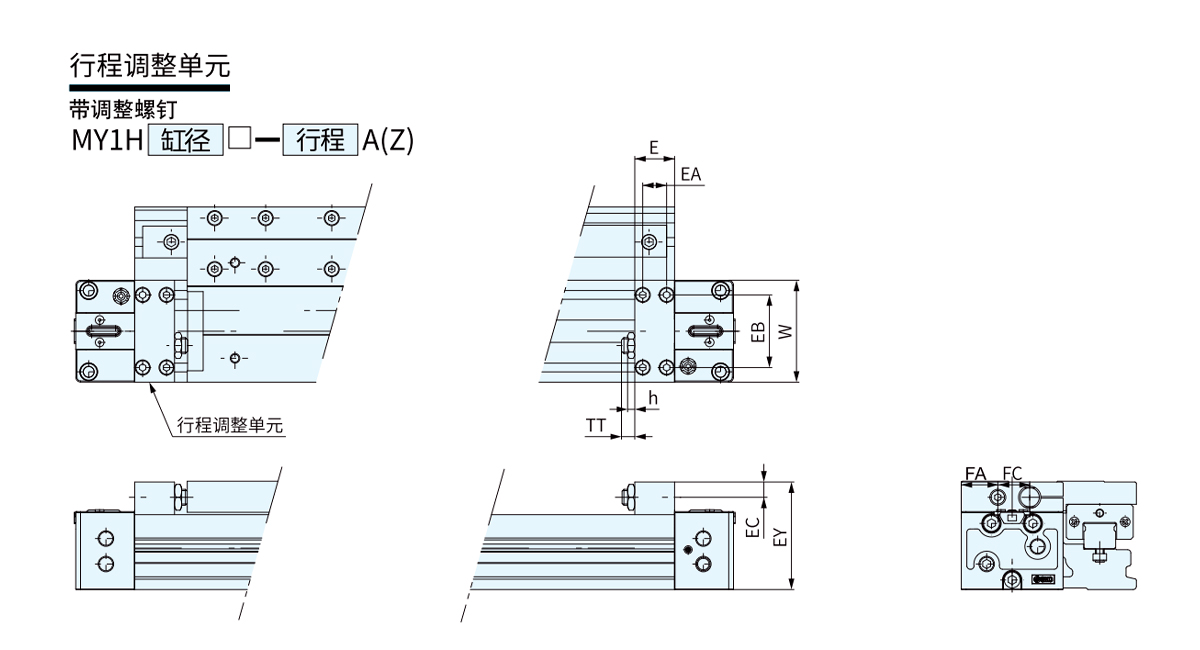

    Silindirler için uygun E EA EB EC EY FA FC h TT W
    MY1H25 18 9 40 7.5 53.5 16 21 3.5 5(MAKS.16,5) 53
    MY1H32 25 14 45.6 9.5 67.5 23 20 4.5 8(MAKS.20) 64
    MY1H40 31 19 55 11 82 24.5 26 4.5 9(MAKS.25) 75

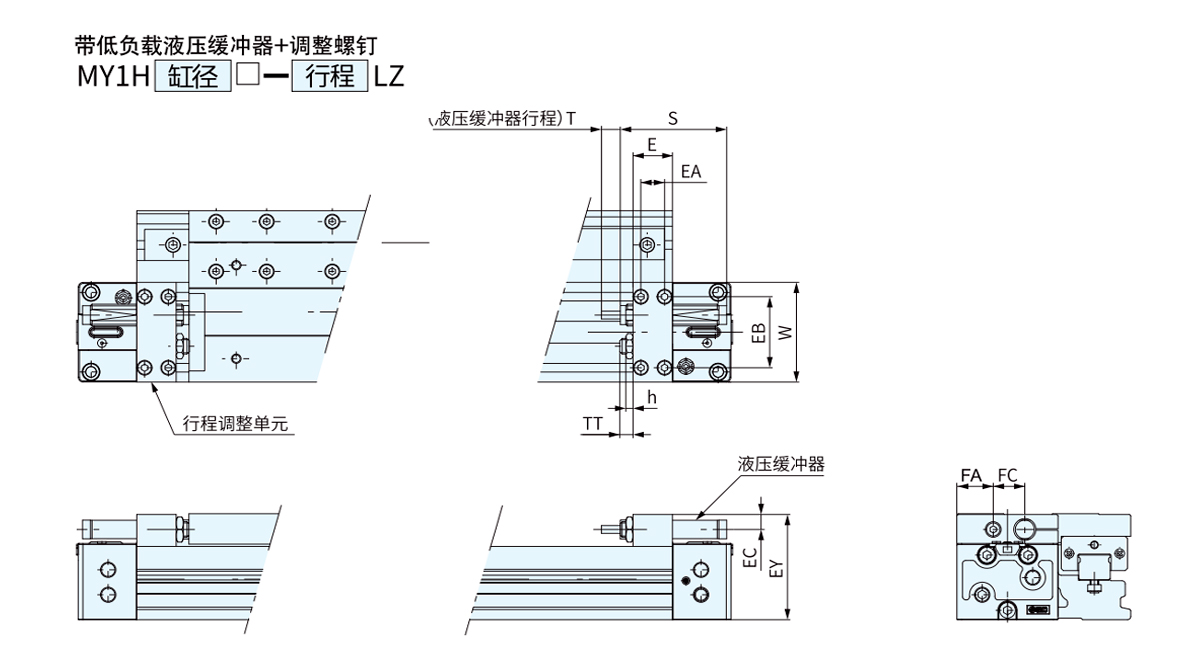

    Silindirler için uygun E EA EB EC EY F FA FC h S T TT W Hidrolik Tampon Modeli
    MY1H25 18 9 40 7.5 53.5 - 16 21 3.5 46.7 7 5(MAKS.16,5) 53 RB1007
    MY1H32 25 14 45.6 9.5 67.5 - 23 20 4.5 67.3 12 8(MAKS.20) 64 RB1412
    MY1H40 31 19 55 11 82 - 24.5 26 4.5 67.3 12 9(MAKS.25) 75 RB1412

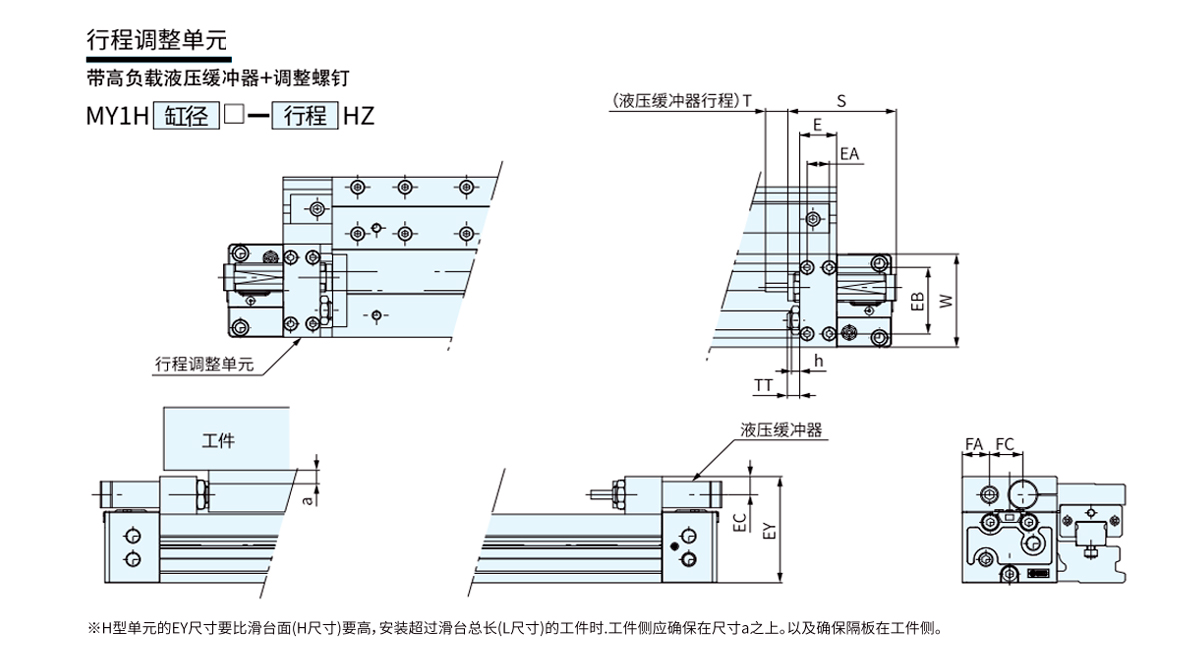

    Silindirler için uygun E EA EB EC EY F FA FC h S T TT W Hidrolik Tampon Modeli a
    MY1H25 18 9 40 9 57 - 18 17.5 4.5 67.3 12 5(MAKS.16,5) 53 RB1412 3.5
    MY1H32 25 14 45.6 12.4 73 - 18.5 22.5 5.5 73.2 15 8(MAKS.20) 64 RB2015 5.5
    MY1H40 31 19 55 12.4 86 - 26.5 22 5.5 73.2 15 9(MAKS.25) 75 RB2015 2.5

    Alttan monteli merkezi boru sistemlerinde kullanılan borular
    Modeliiiiiiiiii A B C G Büyük Britanya H J K L LD LL LW M AA N NC kuzeydoğu NF Kuzeydoğu Kuzeybatı P PA PB bilgisayar
    MY1H25 110 9 5.5 16 24.5 54 M6*1 9.5 114 5.6 53 90 9 M5*0,8 30 18 40.2 40.5 39 53 Kc1/8 60 50 14.5
    MY1H32 140 11 6.6 19 28.5 68 M8*1,25 16 140 6.8 70 110 13 M6*1 37 22 50.2 50 49 64 Kc1/8 80 60 15
    MY1H40 170 14 8.5 23 35 84 M10*1,5 15 170 8.6 85 121 13 M6*1 45 26.5 62.7 62 61.5 75 Kc1/4 100 80 20.5

    Alttan monteli merkezi boru sistemlerinde kullanılan borular
    Modeliiiiiiiiii PD PE PF PG PP Q QW $$ TT TTT VV WW WWW XXX YH Z ZZ
    MY1H25 32 13 5.5 7 12 206 42 15 14.5 20.5 23.3 11 15.5 15.5 37.5 220 Kc1/16
    MY1H32 42 13 6.5 8 16 264 51 16 16 16 28.5 12 12 20 47 280 Kc1/16
    MY1H40 37.5 23 8 9 18.5 322 59 23.5 20 20 35 14 14 23.5 59.5 340 Kc1/8

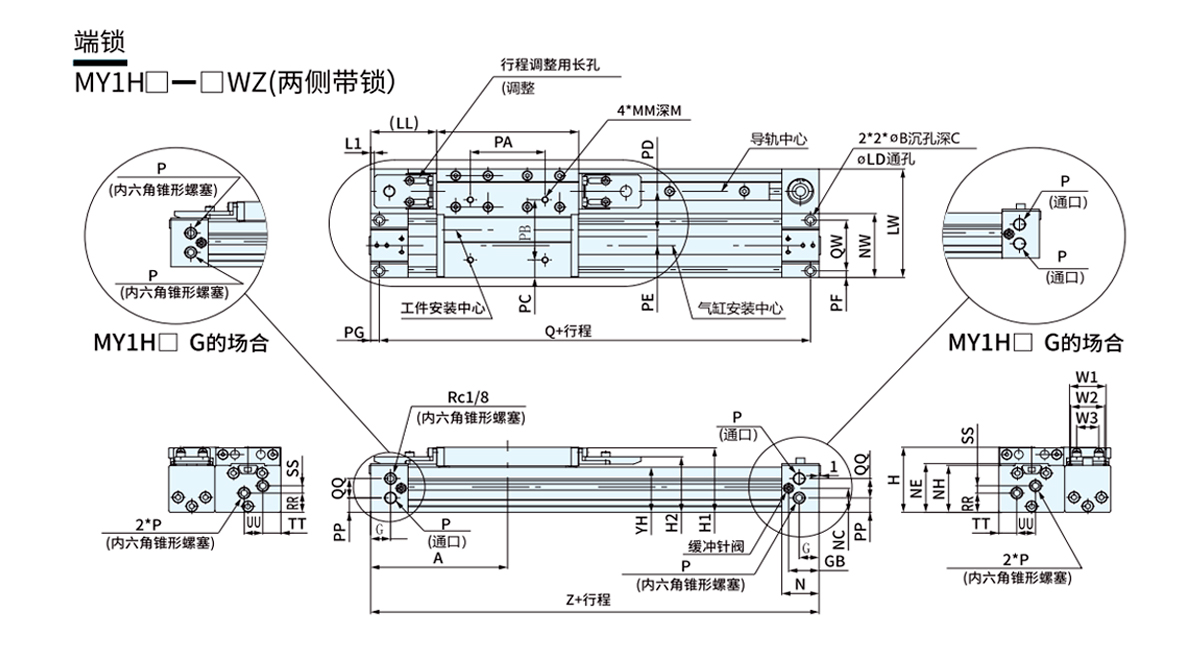

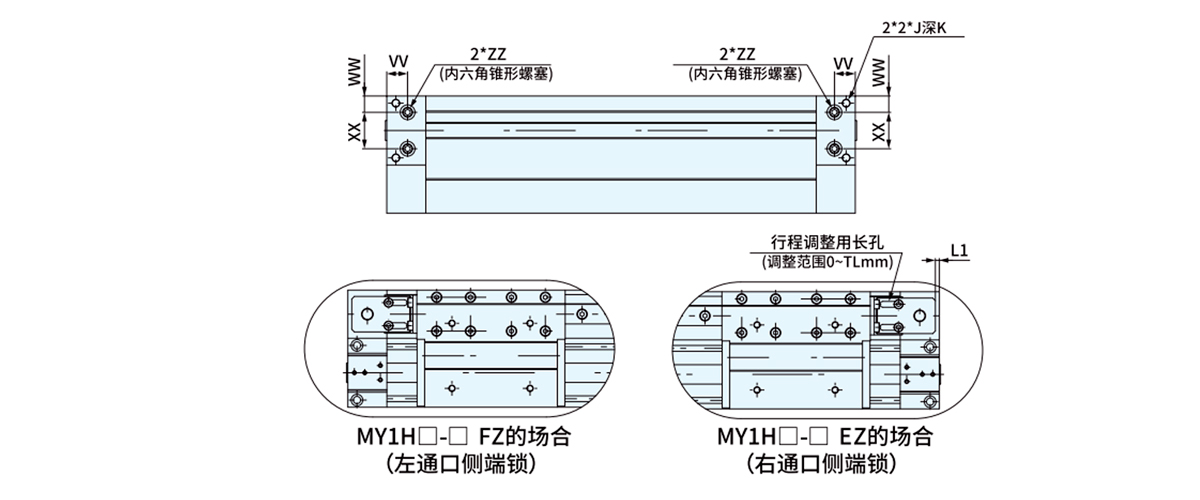

    Uç kilit mekanizması (standart borular/merkezi borular ortak)
    Modeliiiiiiiiii H1 H2 L1 TL W1 W2 W3
    MY1H25 53.5 46 3 11.5 29.3 27.3 17.7
    MY1H32 67 56 6.5 12 29.3 27.3 17.7
    MY1H40 83 68.5 10.5 16 38 35 24.4

    Standart borular/merkezi borular ortak
    Modeliiiiiiiiii WX Y d D R O-ringler için uygundur
    MY1H25 28 9 6 11.4 1.1 C9
    MY1H32 32 11 6 11.4 1.1
    MY1H40 36 14 8 13.4 1.1 C11.2
    Alt yüzeydeki konsantre borular için boru deliği boyutları tablosu (lütfen bu boyutları işleme ve montaj yüzeyleri için kullanın)

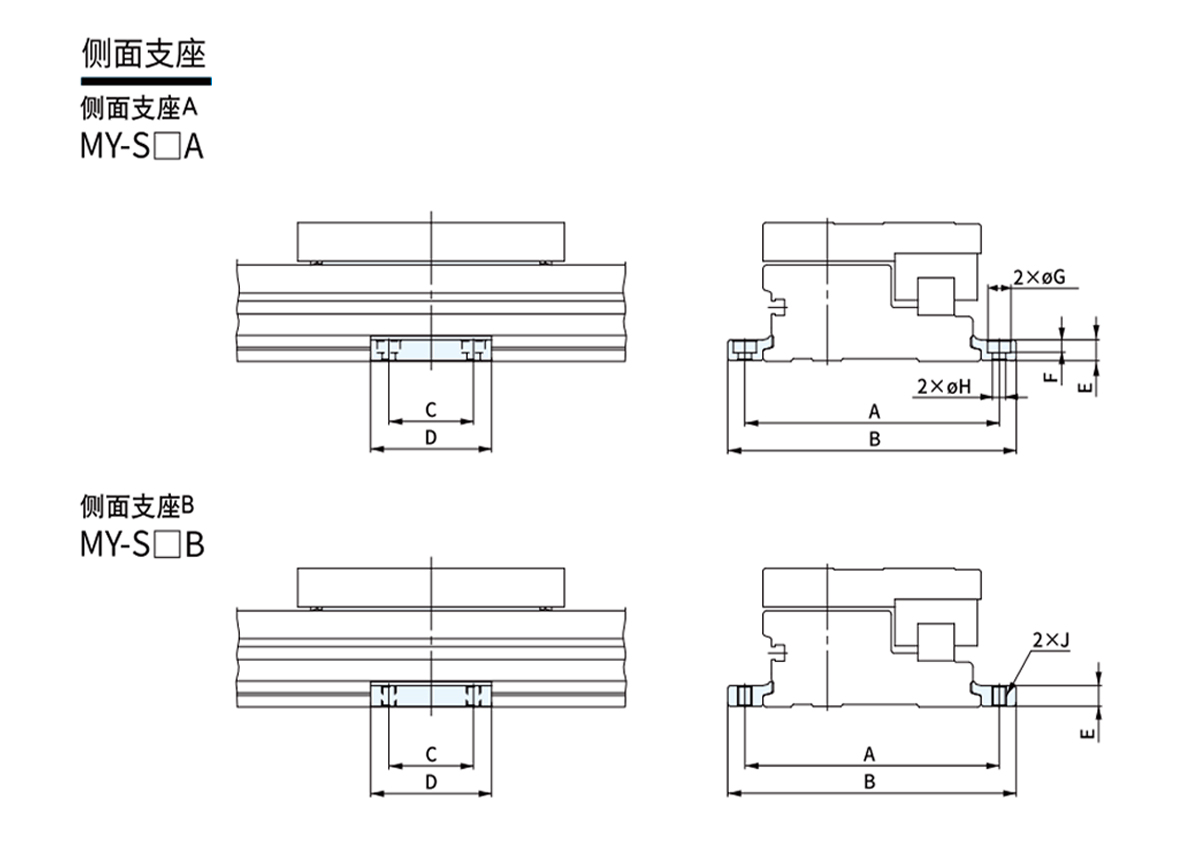

    Modeliiiiiiiiii Silindirler için uygun A B C D E F G H J
    MY1H25 A MY1H25 105 119 35 50 8 5 9.5 5.5 M6!1
    B
    MY1H32 A MY1H32 130 148 45 64 11.7 6 11 6.6 M8!1.25
    B
    MY1H40 A MY1H40 145 167 55 80 14.8 8.5 14 9 M10
    B
