MY1M Serisi Mekanik Mafsallı Milsiz Silindir Kayar Rulman Kılavuz Tipi
  • MY1M Serisi Mekanik Mafsallı Milsiz Silindir Kayar Rulman Kılavuz Tipi
Milsiz Silindir

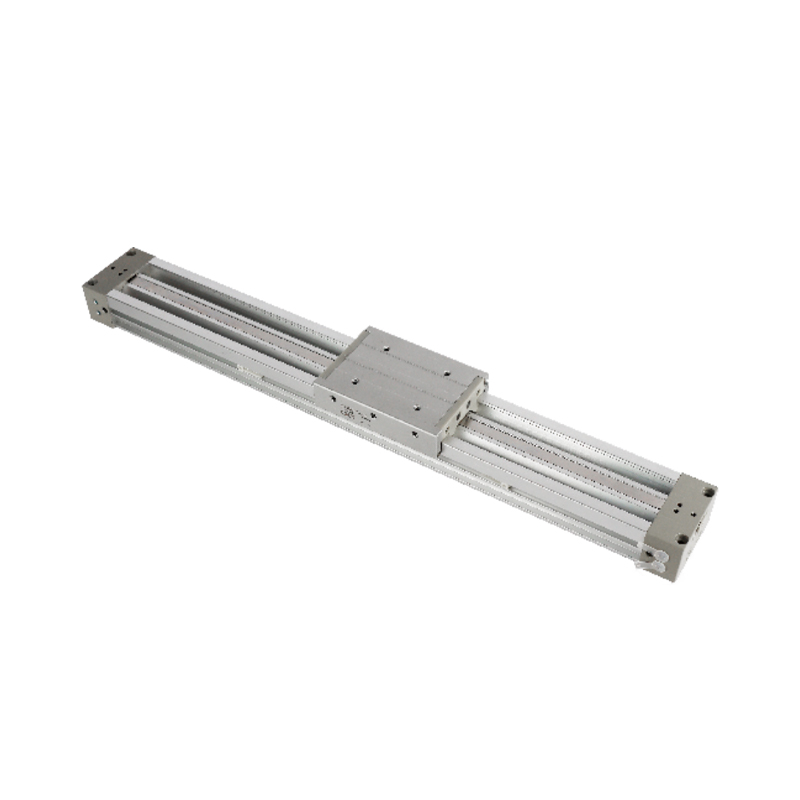

MY1M Serisi Mekanik Mafsallı Milsiz Silindir Kayar Rulman Kılavuz Tipi

MY1M Serisi Mekanik Mafsallı Milsiz Silindir Kayar Rulman Kılavuz Tipi, yük iletim yolunu ve kılavuz mekanizmasını doğrudan entegre ederek doğrusal hareket sisteminin mekanik konfigürasyonunu basitleştiren, mekanik mafsallı milsiz silindir ve kayar yataklı kılavuz rayından oluşan entegre bir yapıyı benimser. Kompakt tasarımı, iş parçalarının doğrudan taşıyıcıya monte edilmesi gereken basit doğrusal tahrik senaryoları için özellikle uygundur ve aynı zamanda çok çeşitli taşıma görevleriyle başa çıkabilecek yapısal uyarlanabilirliğe de sahiptir.

Temel özelliklere genel bakış
■ Entegre kılavuz rayı tasarımı
Silindir gövdesi ve kayar yataklı kılavuz rayı, geleneksel silindir ile bağımsız kılavuz rayının montaj bağlantısını ortadan kaldıran fiziksel bir füzyon ünitesi oluşturur. Bu yapısal füzyon, sistem karmaşıklığını önemli ölçüde azaltır ve ekipman yerleşimini daha kompakt hale getirerek özellikle alanı kısıtlı otomasyon üniteleri için uygun hale getirir.

■ Düşük sürtünmeli kılavuz özellikleri
Kayar yataklı kılavuz rayı, optimize edilmiş sürtünme çifti tasarımı sayesinde stabil, düşük dirençli doğrusal kılavuzlama, yük kapasitesinin dengelenmesi ve düzgün çalışma sağlar. Bu kılavuz formu, normal çalışma koşulları altında titreşim kaymasını etkili bir şekilde bastırabilir ve yük hareketi yörüngesinin geometrik tutarlılığını sağlayabilir.

■ Doğrudan iş parçası montaj özelliği
Taşıyıcı tabla, kullanıcıların küçük ve orta büyüklükteki iş parçalarını veya fikstürleri doğrudan sabitlemesine olanak sağlamak için özel olarak güçlendirilmiştir. Bu, ikincil montaj plakaları gibi geçiş bileşenlerini ortadan kaldırır, kuvvet aktarım zincirini kısaltır ve sistem sağlamlığını ve konumlandırma yanıt hızını artırır.

■ Büyük strok uyarlanabilirliği
Mekanik olarak bağlanan şanzıman, piston çubuğunun fiziksel sınırlamalarını aşar ve silindir gövdesinin boyutunu korurken daha uzun bir doğrusal stroka kadar genişleme yeteneğine sahiptir. Kılavuz rayın tam aralıklı desteğinin yapısal özellikleri, yükün daha geniş bir strok aralığında hareket stabilitesini sağlar.

■ Senaryo optimizasyonunu yönetme
Entegre kılavuz rayının getirdiği yüksek sağlamlık ve yük uyarlanabilirliği, onu malzeme aktarımı ve bileşen aktarımı gibi sürekli taşıma senaryolarında olağanüstü kılar. Sistem, istasyonlar ve modüller arasında malzeme aktarımı ihtiyaçlarını karşılamak üzere yatay veya dikey çalışacak şekilde yapılandırılabilir.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：MY2H/HT Serisi Mekanik Bağlantı Milsiz Silindir Lineer Kılavuzlu Tip (1 Eksen)/Doğrusal Kılavuzlu Tip (2 Eksen)
SONRAKİ：MY1H Serisi Mekanik Mafsallı Milsiz Silindir (Doğrusal Kılavuzlu Tip)
  • Özellikler
    Silindir çapı (mm) 16 20 25 32 40 50 63
    Kullanılan sıvı Hava
    Çalışma modu Çift etkili
    Çalışma basıncı aralığı 0.2~0.8MPa 0.15~0.8MPa
    Basınç testi basıncı 1.2MPa
    Ortam sıcaklığı ve sıvı sıcaklığı 5~60°C
    Tamponlama Hava cushioning
    Yağlama Yağ yok
    Strok uzunluğu toleransı 1000'in altında 1,8,1001~3000 2,8 2700'ün altında 1,8, 2701-5000 2,8
    Boru çapı Ön ve yan açıklıklar M5 × 0,8 1/8 14 3/8
    Alt açıklık Ø4 Ø6 08 010

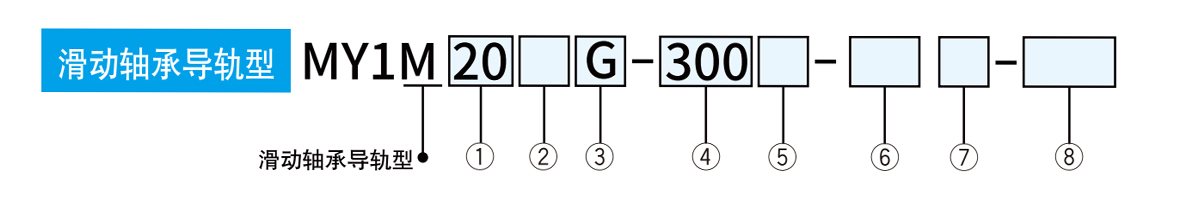

  • ① Silindir çapı ② Açık delikli diş türleri ③Boru konfigürasyonu ④ Silindir stroku (mm)
    16 16 mm işaret Türler Silindir çapı işaretlenmemiş Standart tip Silindir çapı Standart seyahat planı* Uzun seyahat Maksimum strok (mm)
    20 20mm işaretlenmemiş M iplik 016、020 G Merkezi boru tipi
    25 25mm RC 025、032、040、050、063 16 100、200、300、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000
    ※1 mm'lik artışlarla üretilebilir.     		Standart strokun aşılması
    2001 - 3000 mm arası strok (1 mm'lik artışlarla)     		3000
    32 32 mm TN NPT
    40 40mm
    50 50 mm TF G 20,25,32
    40,50,63     		Standart strokun aşılması
    2001 - 5000 mm arası strok (1 mm'lik artışlarla)     		5000
    63 63 mm Yapılandırma örneği
    *Uzun vuruşlar standart vuruşlarla aynı şekilde yapılandırılabilir. MY1M20-3000L-M9BW
    *Ancak, 49 mm veya daha az stroklar için hava yastıklama kapasitesinin azaldığını ve birden fazla manyetik anahtarın monte edilemeyeceğini lütfen unutmayın.

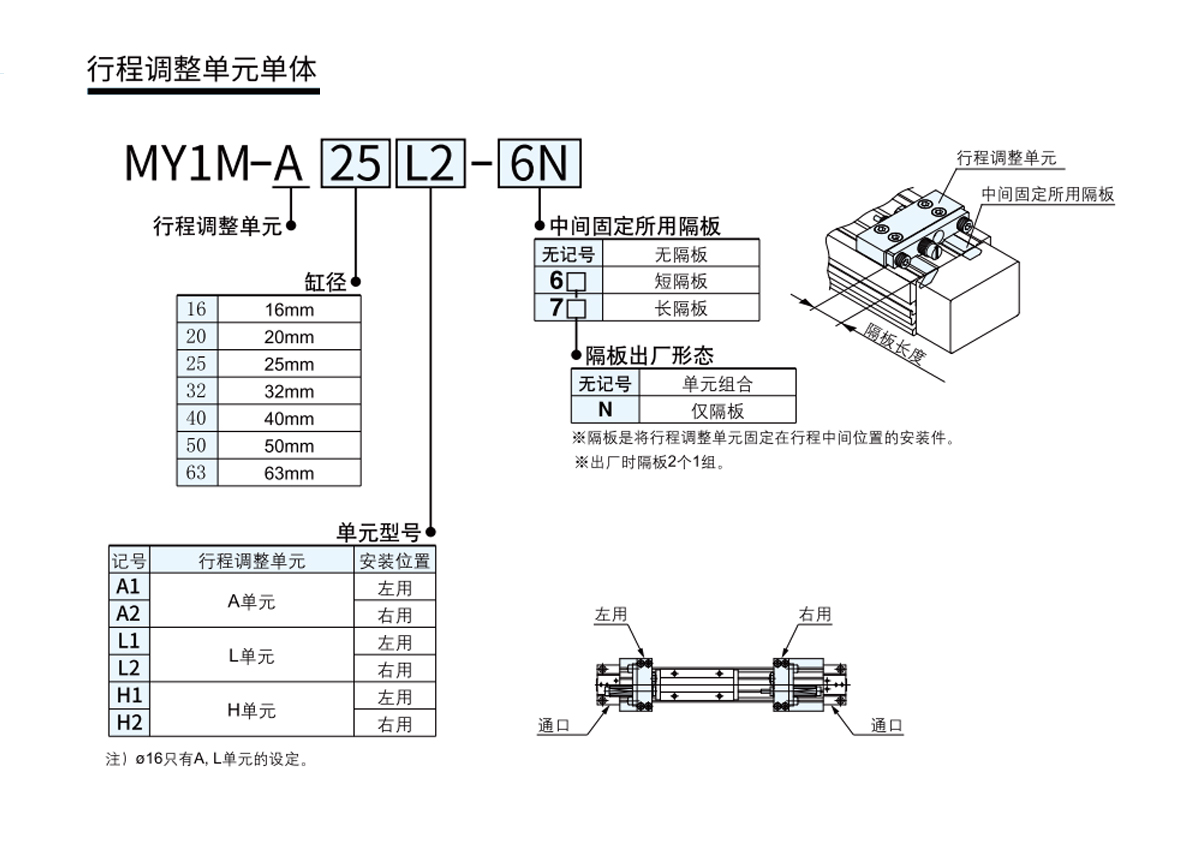

    ⑤ Sürüş ayar ünitesi sembolü ⑥Manyetik anahtar Modeli ⑦ Manyetik anahtar sayısı ⑧Ortak özelliklere sahip özelleştirilmiş ürünler
    işaretlenmemiş Manyetik olmayan anahtar (dahili manyetik halka) işaretlenmemiş 2 Gösterge Özellikler, içerikler
    S 1 -XB10 Orta strok (özel silindir gövdesi kullanılmıştır)
    Farklı manyetik anahtarlar için farklı silindir çapları uygundur.
    Lütfen seçmeden önce aşağıdaki tablodan onaylayın.     		-XB11 Uzun stroklu tip
    n n -XB20 Ayar vidalı hareket ayar ünitesi
    -XB22 RJ yumuşak tip hidrolik amortisörlerle donatılmıştır

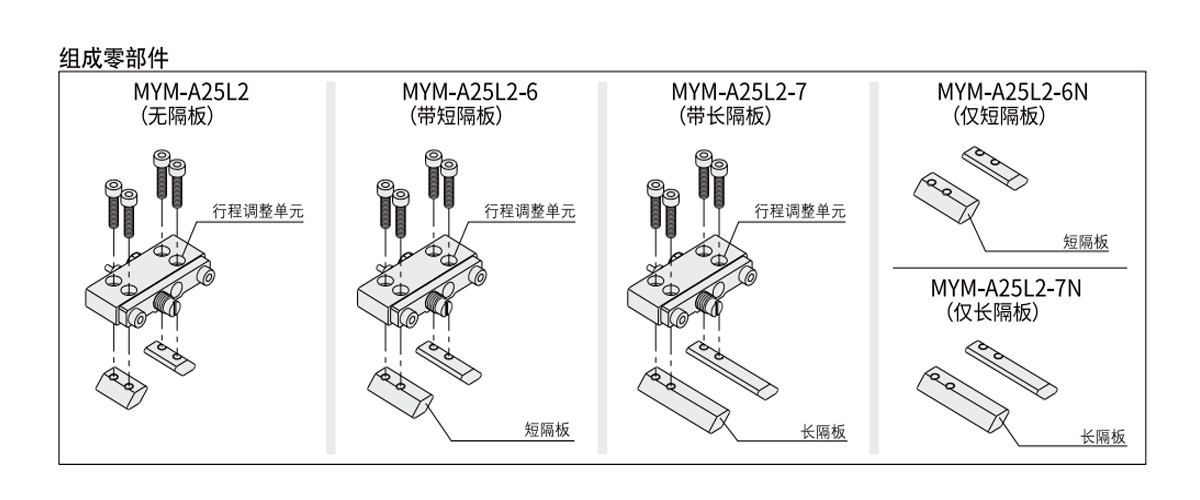

    Seyahat programı düzenlemelerinin kapsamı
    Silindir çapı 16 20 25 32 40 50 63
    Birim sembolü A L A    L H A    L H A    L   H A    L   H A    L   H A L H
    Bölüm yok 0~-5.6 0~-6 0~-11.5 0~-12 0~-16 0~-20 0~-25
    Kısa bölümleme ile -5.6~-11.2 -6~-12 -11.5~-23 -12~-24 -16~-32 -20~-40 -25~-50
    Uzun bölümleme ile -11.2~-16.8 -12~-18 -23~-34.5 -24~-36 -32~-48 -40~-60 -50~-75

    Bölüm uzunluğu
    Silindir çapı 16 20 25 32 40 50 63
    Kısa bölüm 5.6 6 11.5 12 16 20 25
    Uzun bölüm 11.2 12 23 24 32 40 50

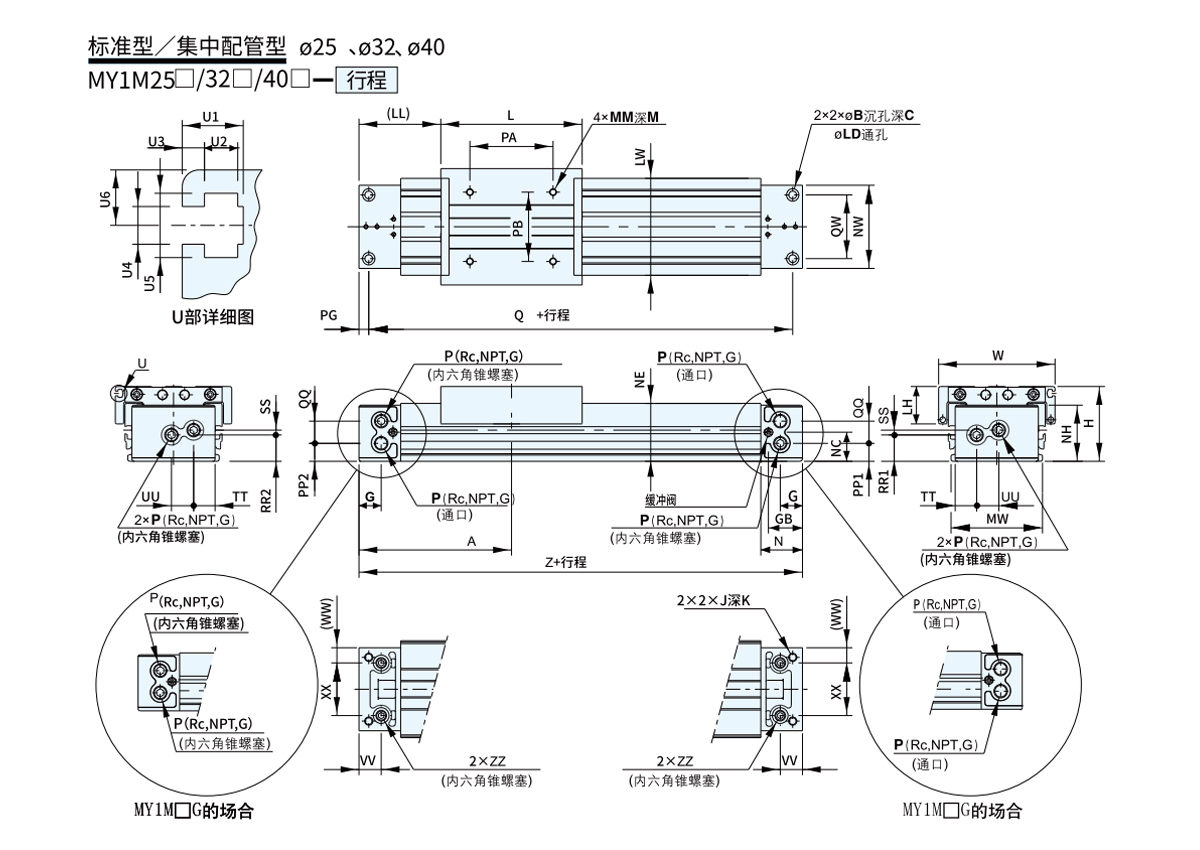

  • Modeliiiiiiiii A B C G Büyük Britanya H J K L LD sol LL LW M AA MW N NC kuzeydoğu Kuzeydoğu Kuzeybatı P PA
    MY1M25 110 9 5.5 17 24.5 54 M6×1 9.5 102 5.6 27 59 70 10 M5 × 0,8 66 30 21 41.8 40.5 60 1/8 60
    MY1M32 140 11 6.5 19 30 68 M8×1,25 16 132 6.8 35 74 88 13 M6×1 80 37 26 52.3 50 74 1/8 80
    MY1M40 170 14 8.5 23 36.5 84 M10×1,5 15 162 8.6 38 89 104 13 M6×1 96 45 32 65.3 63.5 94 1/4 100

    Modeliiiiiiiii PB PG PP1 PP2 Q QQ QW $$1 RR2 SS TT UU VV W ww XX Z ZZ
    MY1M25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 Kc1/16
    MY1M32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 Kc1/16
    MY¹M40 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 Kc1/8

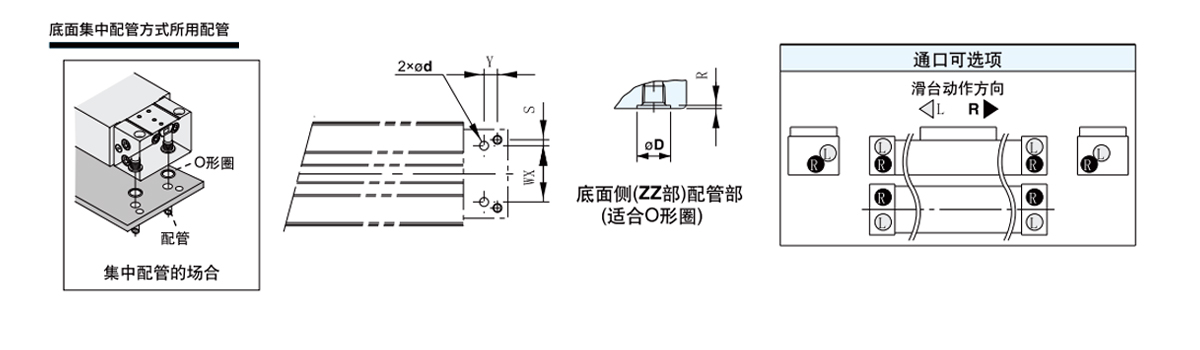

    U şeklindeki parçanın ayrıntılı çizimi Boyut tablosu       *P, silindir hava besleme portudur
    Modeliiiiiiiii U1 U2 U3 U4 U5 U6
    MY1M25□ 5.5 3 2 3.4 5.8 5
    MY1M32□ 5.5 3 2 3.4 5.8 7
    MY1M40□ 6.5 3.8 2 4.5 7.3 8

    Modeliiiiiiiii WX Y d D R Uygulanabilir O-halka
    MY1M25□ 38 9 4 11.4 1.1 C9
    MY1M32□ 48 11 6 11.4 1.1
    MY1M40□ 54 14 9 13.4 1.1 C11.2

    Modeliiiiiiiii A B C G GA Büyük Britanya H J K L LD Sol LK LL LW M AA N NC kuzeydoğu NF Kuzeydoğu Kuzeybatı PA
    MY1M50 200 17 10.5 27 25 37.5 107 M14×2 28 200 11 29 2 100 128 15 M8×1,25 47 43.5 84.5 81 83.5 118 120
    MY1M63 230 19 12.5 29.5 27.5 39.5 130 M16×2 32 230 13.5 32.5 5.5 115 152 16 M10×1,5 50 56 104 103 105 142 140

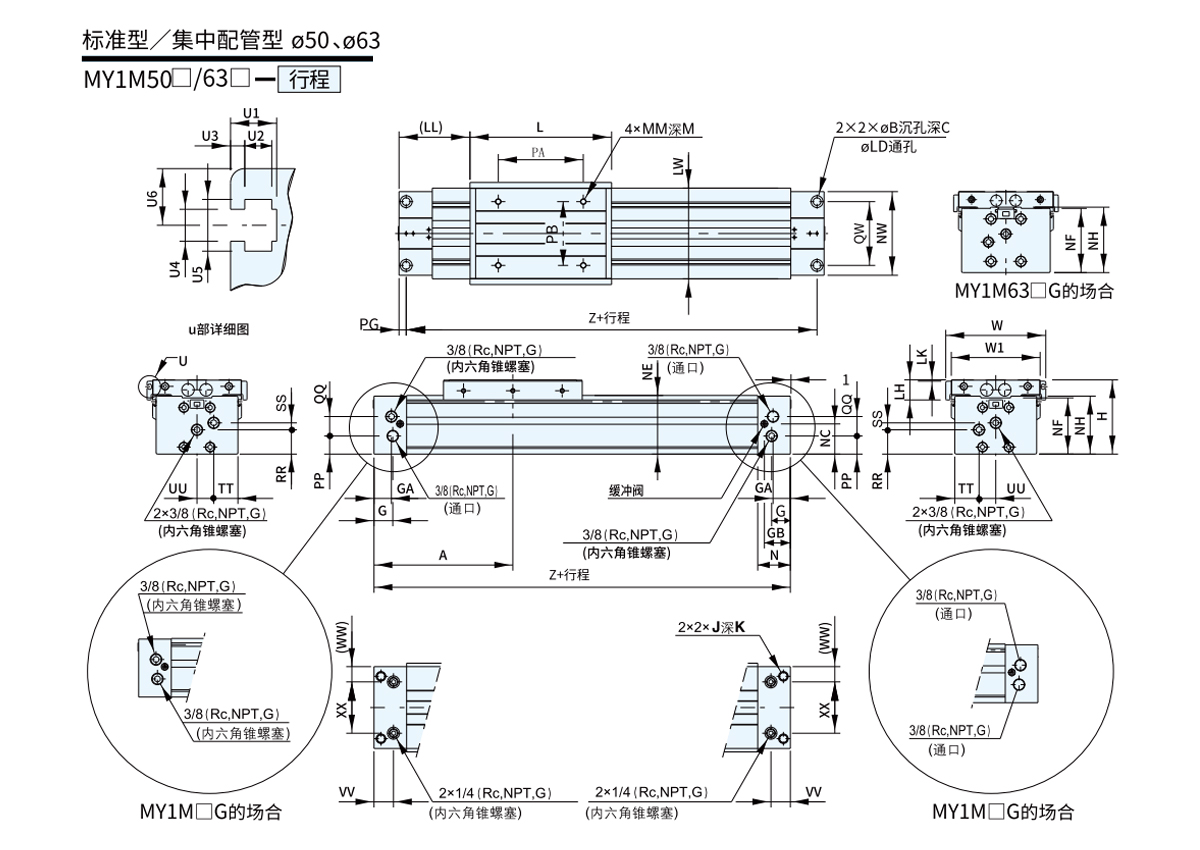

    Modeliiiiiiiii PB PG PP Q QQ QW RR SS TT UU VV W W1 WW XX Z
    MY1M50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    MY1M63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

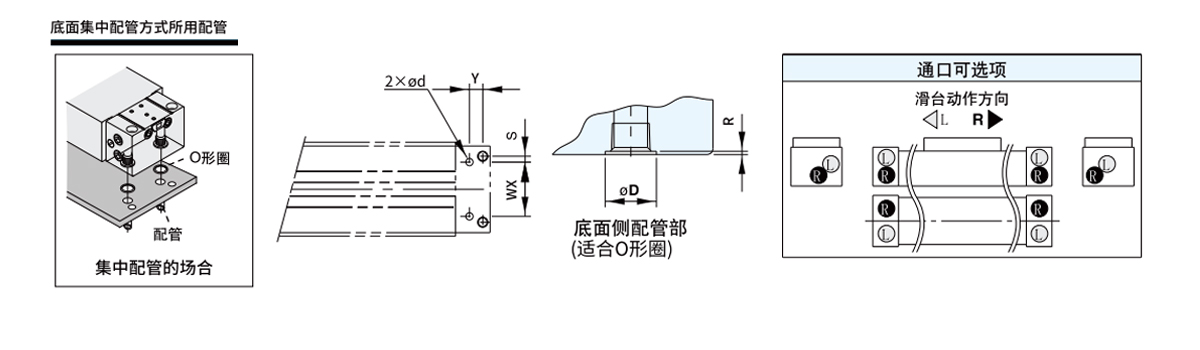

    U şeklindeki parçalar için ayrıntılı boyut tablosu
    Modeliiiiiiiii U1 U2 U3 U4 U5 U6
    MY1M50L 6.5 3.8 2 4.5 7.3 8
    MY1M63 8.5 5 2.5 5.5 8.4 8

    Modeliiiiiiiii WX Y S d D R Uygulanabilir O-halka
    MY1M50 74 18 8 10 17.5 1.1 C15
    MY1M63 92 18 9 10 17.5 1.1

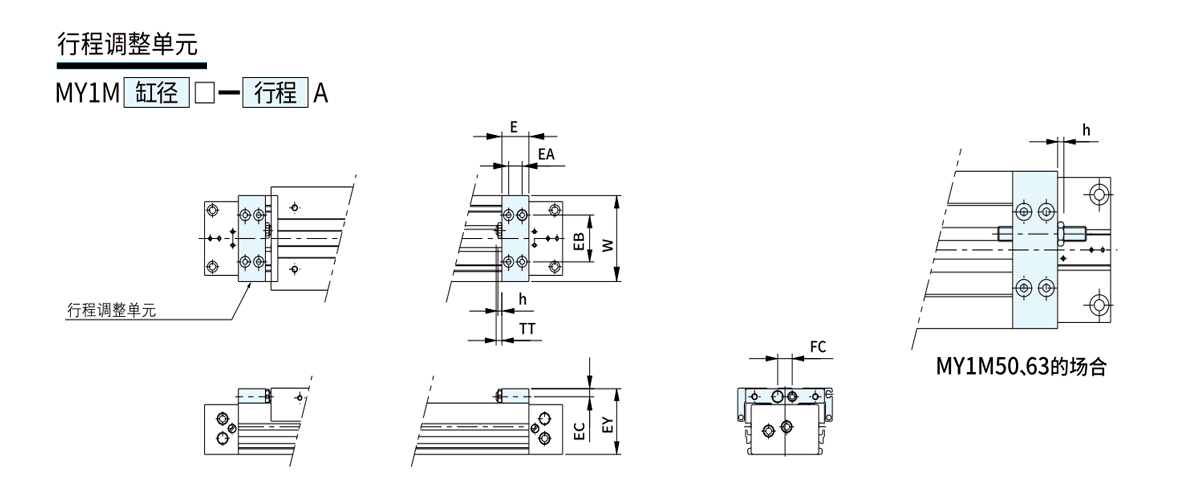

    Silindirler için uygun E EA EB AK EY FC h TT W
    MY1M16 14.6 7 30 5.8 39.5 14 3.6 5,4(MAKS11) 58
    MY1M20 20 10 32 5.8 45.5 14 3.6 5(MAKS.11) 58
    MY1M25 24 12 38 6.5 53.5 13 3.5 5(MAKS16,5) 70
    MY1M32 29 14 50 8.5 67 17 4.5 8(MAKS.20) 88
    MY1M40 35 17 57 10 83 17 4.5 9(MAKS.25) 104
    MY1M50 40 20 66 14 106 26 5.5 13(MAKS.33) 128
    MY1M63 52 26 77 14 129 31 5.5 13(MAKS.38) 152

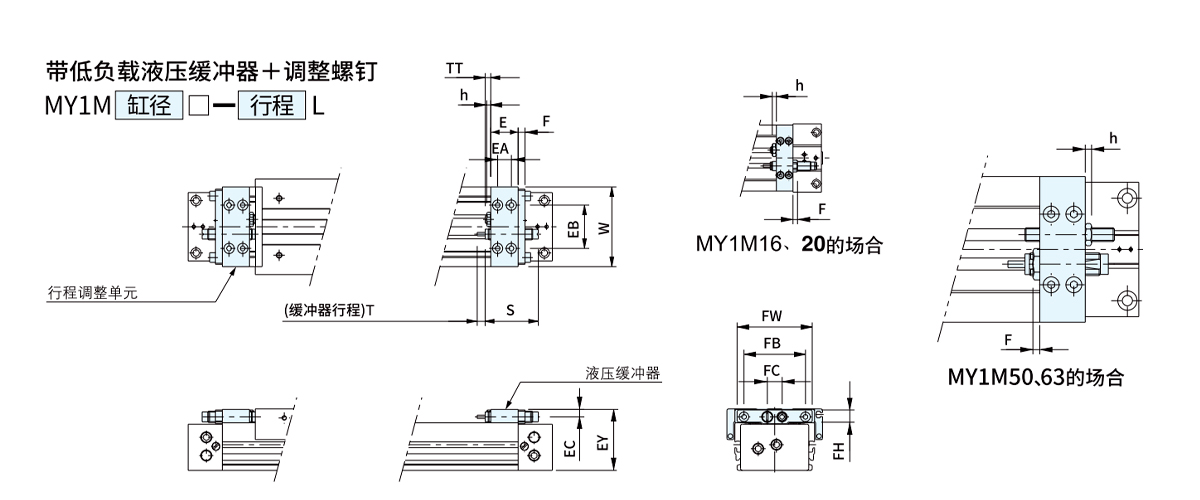

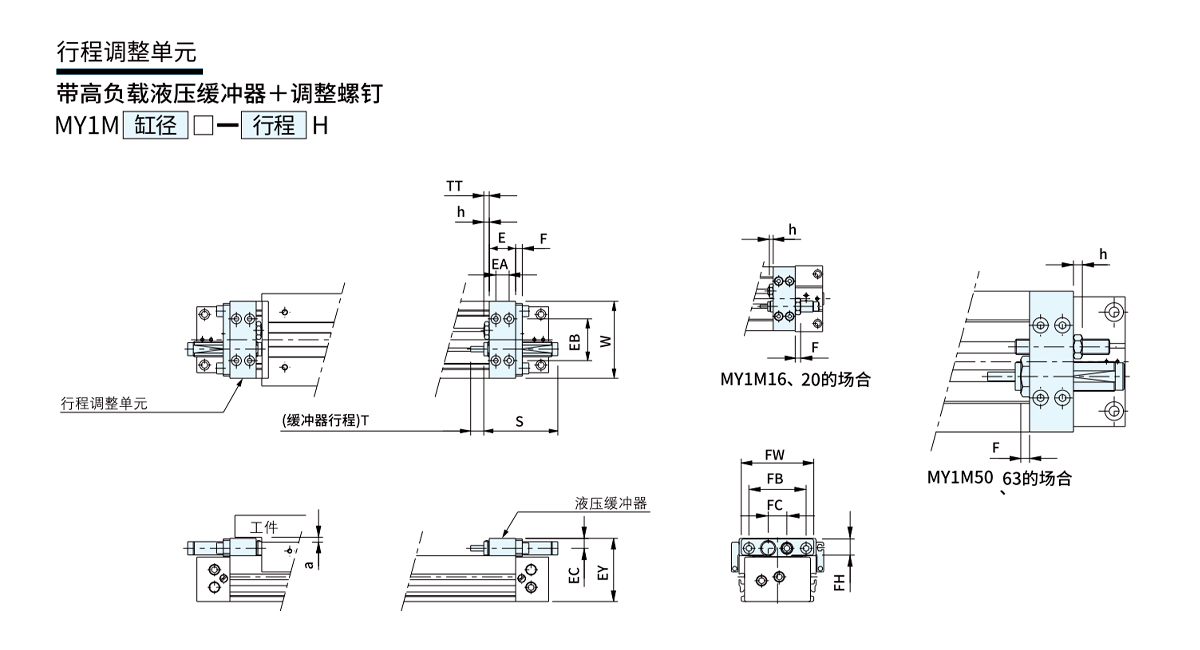

    Silindirler için uygun E EA EB AK EY F Facebook FC FH Yazılım Yazılımı h S T TT W Hidrolik Tampon Modeli
    MY1M16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5,4(MAKS11) 58 RB0806
    MY1M20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5(MAKS.11) 58 RB0806
    MY1M25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5(MAKS16,5) 70 RB1007
    MY1M32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8(MAKS.20) 88 RB1412
    MY1M40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9(MAKS.25) 104 RB1412
    MY1M50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13(MAKS.33) 128 RB2015
    MY1M63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13(MAKS.38) 152 RB2015

    Silindirler için uygun E EA EB AK EY F Facebook FC FH Yazılım Yazılımı h S T TT W Hidrolik Tampon Modeli a
    MY1M20 20 10 32 7.7 50 5 14 3.5 46.7 7 5(MAKS.11) 58 RB1007 5
    MY1M25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5(MAKS16,5) 70 RB1412 4.5
    MY1M32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8(MAKS.20) 88 RB2015 6
    MY1M40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9(MAKS.25) 104 RB2015 4
    MY1M50 40 20 66 18.5 115 8 30 11 99 25 13(MAKS.33) 128 RB2725 9
    MY1M63 52 26 77 19 138.5 35 11 99 25 13(MAKS.38) 152 RB2725 9.5
    ※H ünitesinin EY boyutu kayar tablanın yüksekliğinden (H boyutu) yüksek olduğunda ve kurulacak iş parçasının uzunluğu kayar tablanın toplam uzunluğunu (L boyutu) aştığında, iş parçasının a boyutunun üzerinde konumlandırıldığından emin olun.

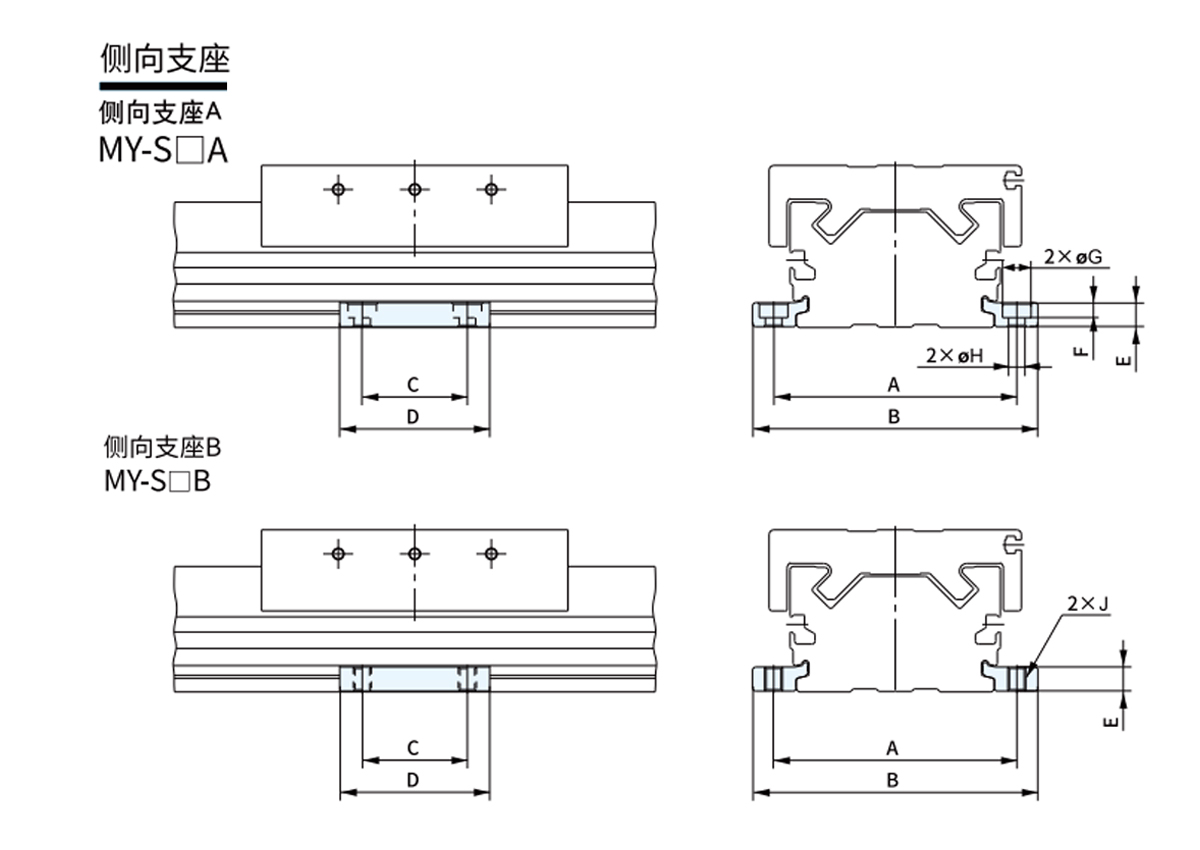

    Modeliiiiiiiii Silindirler için uygun A B C D E F G H J
    MY-S16B MY1M16 61 71.6 15 26 4.9 3 6.5 3.4 M4 × 0,7
    MY-S20 MY1M20 67 79.6 25 38 6.4 4 8 4.5 M5 × 0,8
    MY-S25 MY1M25 81 95 35 50 8 5 9.5 5.5 M6×1
    MY-S32β MY1M32 100 118 45 64 11.7 6 11 6.6 M8×1,25
    MY-S40β MY1M40 120 142 55 80 14.8 8.5 14 9 M10×1,5
    MY1M50 142 164
    MY-S63 B MY1M63 172 202 70 100 18.3 10.5 17.5 11.5 M12×1,75
    ※Her üniteyle birlikte bir takım yan yataklar verilir.
