MY2H/HT Serisi Mekanik Bağlantı Milsiz Silindir Lineer Kılavuzlu Tip (1 Eksen)/Doğrusal Kılavuzlu Tip (2 Eksen) Tedarikçiler

Ana Sayfa / Ürünler / Hava Silindiri / Milsiz Silindir / MY2H/HT Serisi Mekanik Bağlantı Milsiz Silindir Lineer Kılavuzlu Tip (1 Eksen)/Doğrusal Kılavuzlu Tip (2 Eksen)

MY2H/HT Serisi Mekanik Bağlantı Milsiz Silindir Lineer Kılavuzlu Tip (1 Eksen)/Doğrusal Kılavuzlu Tip (2 Eksen) MY2H/HT Serisi Mekanik Bağlantı Milsiz Silindir Lineer Kılavuzlu Tip (1 Eksen)/Doğrusal Kılavuzlu Tip (2 Eksen)
  • MY2H/HT Serisi Mekanik Bağlantı Milsiz Silindir Lineer Kılavuzlu Tip (1 Eksen)/Doğrusal Kılavuzlu Tip (2 Eksen)
  • MY2H/HT Serisi Mekanik Bağlantı Milsiz Silindir Lineer Kılavuzlu Tip (1 Eksen)/Doğrusal Kılavuzlu Tip (2 Eksen)
Milsiz Silindir

MY2H/HT Serisi Mekanik Bağlantı Milsiz Silindir Lineer Kılavuzlu Tip (1 Eksen)/Doğrusal Kılavuzlu Tip (2 Eksen)

MY2H/HT Serisi Mekanik Bağlantı Milsiz Silindir Lineer Kılavuz Tipi (1 Eksen)/Doğrusal Kılavuz Tipi (2 Eksen), alanı kısıtlı çalışma koşulları için tasarlanmış entegre bir hareket bileşenidir. Mekanik bağlantı teknolojisi aracılığıyla kaydırıcı ile silindir gövdesi arasında milsiz bağlantı gerçekleştirir ve hassas aktarım ve yüksek sertlikte konumlandırma senaryolarına uygun doğrusal kılavuz yapısıyla birlikte yük yönlendirme performansını optimize eder.

Ana özellikler şu şekilde açıklanmaktadır:

1. Kılavuz ray yapısının farklılaştırılmış tasarımı

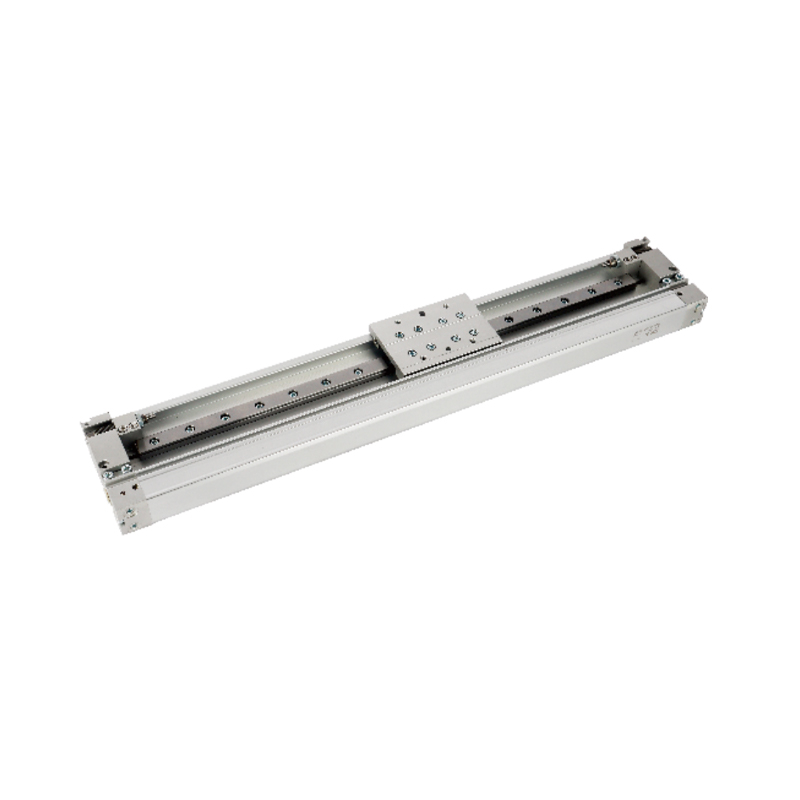

• MY2H tipi (tek eksenli kılavuz): Hareket sırasında radyal açıklığı ortadan kaldırmak ve hafif iş parçaları aktarılırken konumlandırmanın yüksek tekrarlanabilirliğini sağlamak için yüksek hassasiyetli doğrusal kılavuz sistemiyle donatılmıştır.

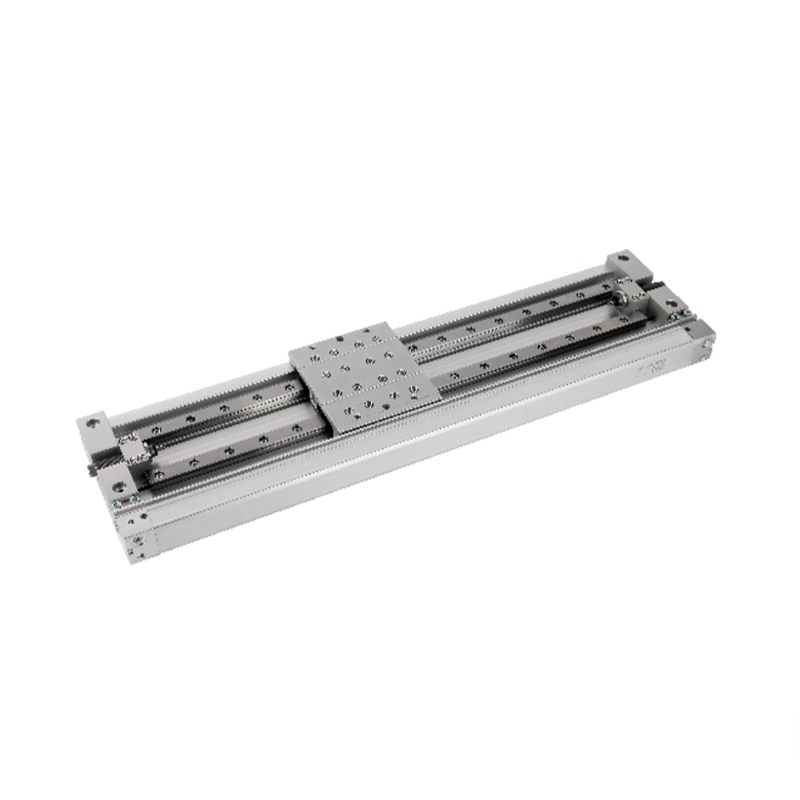

• HT tipi (çift eksenli kılavuz): Açıklığı artırarak stabil bir destek yüzeyi oluşturmak için paralel bir çift kılavuzlu yapıyı benimser, yük saptırma torkunu etkili bir şekilde bastırır ve sağlamlık performansını artırır.

2. Dinamik değişken telafi mekanizması
Çift kılavuzlu yapı, kurulum yüzeyindeki hafif düzensizlikleri uyarlanabilir bir şekilde absorbe edebilen, kılavuz rayındaki eşit olmayan kuvvetin neden olduğu anormal aşınmayı önleyebilen ve servis ömrünü uzatabilen yerleşik bir dinamik merkezleme mekanizmasına sahiptir.

3. Yük karakteristiği kademeli adaptasyon
• Hafif iş parçalarının hassas çalışması: Tek eksenli Model, düşük sürtünmeli kılavuz ray özellikleri nedeniyle elektronik montaj ve test ekipmanlarında mikro kuvvetle alma ve yerleştirme işlemleri için uygundur.
• Yüksek yük koşullarında stabilite: Çift eksenli Model, metal iş parçaları ve çok istasyonlu donanımlar gibi ağır yüklü nesnelerin sağlam taşıma gereksinimlerini karşılamak için yük taşıma gerilimini dağıtır.

4. Geliştirilmiş sapma önleme özelliği
Çift eksenli kılavuz rayı topolojisi, özellikle uzun stroklu uygulamalarda kaydırıcının devrilme riskinin üstesinden gelerek ve büyük boyutlu iş parçalarının transfer yörüngesinin doğruluğunu sağlayarak, uç uç devrilme torkuna direnme yeteneğini önemli ölçüde artırır.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：MY3A/3B Serisi Mekanik Mafsallı Milsiz Silindir Temel Tip: Kısa Tip (Yastıklı)/Temel Tip: Standart Tip (Hava Yastıklı)
SONRAKİ：MY1M Serisi Mekanik Mafsallı Milsiz Silindir Kayar Rulman Kılavuz Tipi
  • Silindir çapı (mm) 16 25 40
    Kullanılan sıvı Hava
    Çalışma modu Çift etkili
    Basınç aralığı 0.1~0.8MPa
    Basınç testi basıncı 1.2MPa
    Ortam sıcaklığı ve sıvı sıcaklığı 5~60°C
    Tamponlama Hava cushion, hydraulic cushion
    Yağlama Yapmayın (yağ vermeyin)
    Strok uzunluğu toleransı 1.80
    Strok uzunluğu toleransı M5 × 0,8 Kc1/8 Rc1/4

  • Modeliiiii A B C G Büyük Britanya H L J Los Angeles LB LD LE (LL) LW M AA N  NC kuzeydoğu Kuzeydoğu NT NV Kuzeybatı NX P
    MY2H16G 80 6.5 3.3 8.5 17 28 80 M3 × 0,5 70 50.4 3.4 4 40 83 7 M4 × 0,7 20 14 27 2 3.5 3.4 48.2 5.8 M5 × 0,8
    MY2H25G 105 9.5 5.4 10.7 19.5 37 110.8 M5 × 0,8 100 71.7 5.5 5 49.6 123 9 M5 × 0,8 25 21.3 35.5 3 5.3 5.5 71.8 8.5 1/8
    MY2H40G 165 14 32.5 15.5 31.5 58 180 M6×1 158 80.3 9 6 75 161 13 M6×1 4032.4 56.5 4 6.5 6.6 82.1 10.5 1/4
    P, silindir hava besleme portudur. ※MY2H16G'deki P vidalı kapağı, dahili bir altıgen vidalı tapadır.

    Modeliiiii PA PB bilgisayar PD PE PF PG PH PP Q QQ QW R $$ RW SS TT U UU VV X XX Y Z
    MY2H16G 40 40 7.2 2.8 3.7 3.5 4 5.1 5.3 152 16.4 40 5 5.3 40 9.7 12.5 4 3 10.5 6 12 5 160
    MY2H25G 60 60 8.2 6.6 2.7 5.5 9 7.5 8 198 20.4 60 5 8.5 50 14 19.3 5 4.4 15.3 7.5 14 5 210
    MY2H40G 100 70 5.5 8.5 5 17 9 9.5 16 312 25.5 57 8 11 53.5 21.5 35.4 6 2 29 9 23 8 330
    P, silindir hava besleme portudur. ※MY2H16G'deki P vidalı kapağı, dahili bir altıgen vidalı tapadır.

    Silindirler için uygun E EA EC EY FA h s T TT W Hidrolik Tampon Modeli
    MY2H16 14.4 7 6 27 12.5 4 40.8 6 5,6(MAKS11,2) 16.5 RB0806
    MY2H25 17.5 8.5 9 36 19.3 5 46.7 7 7,1(MAKS18,6) 25.8 RB1007
    MY2H40 25 13 13 57 17 6 67.3 12 10 (MAKS26) 38 RB1412

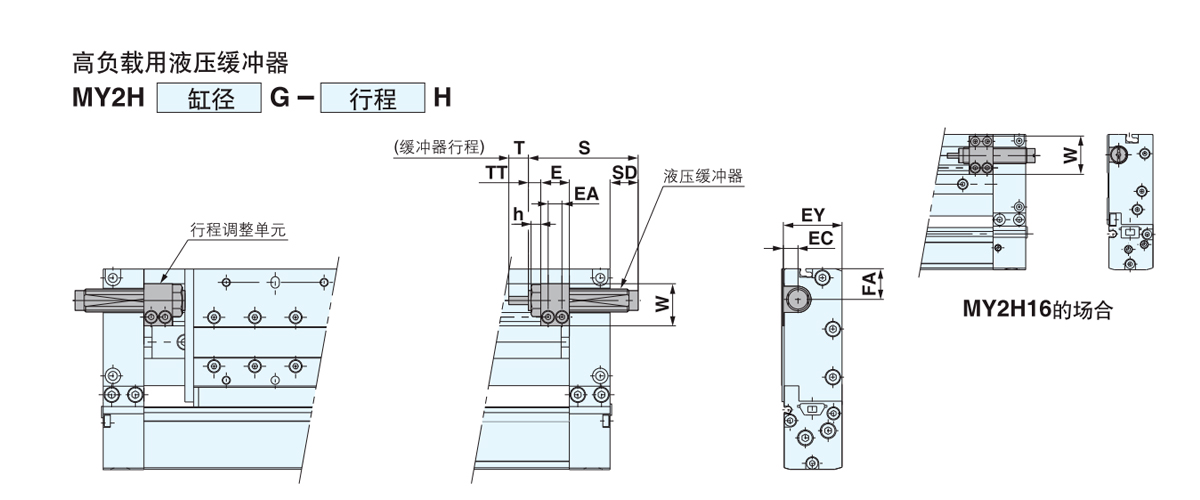

    Silindirler için uygun E EA EC EY FA h S SD T TT W Hidrolik Tampon Modeli
    MY2H16 14.4 7 6 27 12.5 - 46.7 6.7 7 5,6(MAKS11,2) 23.5 RB1007
    MY2H25 17.5 8.5 9 36 19.3 6 67.3 17.7 12 7,1(MAKS18,6) 25.8 RB1412
    MY2H40 25 13 13 57 17 6 73.2 - 15 10(MAKS.26) 38 RB2015

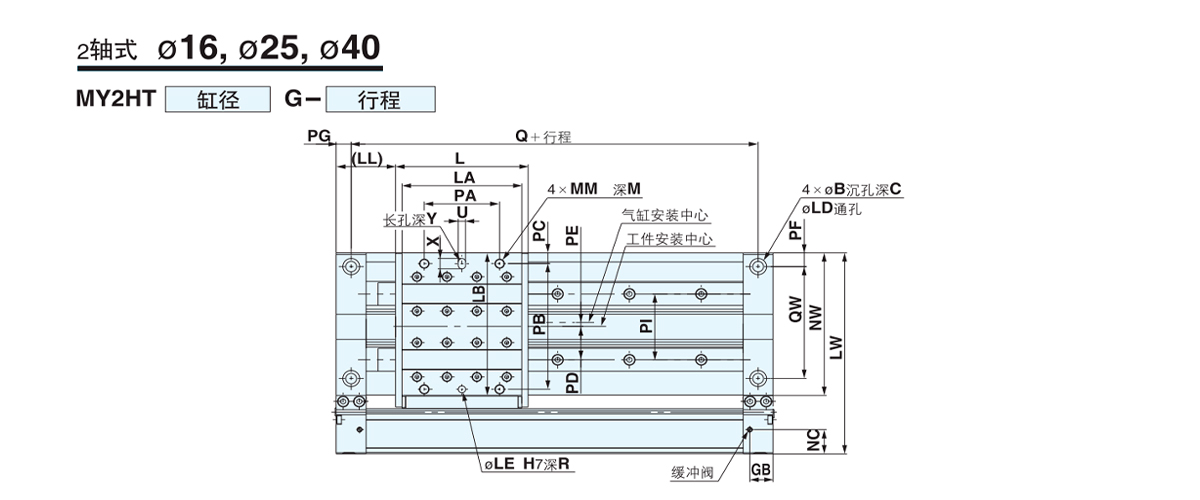

    Modeliiiii A B C G Büyük Britanya H L J Los Angeles LB LD LE (LL) LW M AA N NC kuzeydoğu Kuzeydoğu NT
    MY2HT16G 80 9.5 5.4 8.5 17 28 80 M4 × 0,7 70 87.4 5.5 5 40 120 9 M5 × 0,8 20 14 27 3 4.7
    MY2HT25G 105 14 8.6 10.7 19.5 37 110.8 M6×1 100 124.7 9 6 49.6 176 12 M8×1,25 25 21.3 35.5 4 6.5
    MY2HT40G 165 17.5 10.8 15.5 31.5 58 180 M8×1,25 158 148.3 11 8 75 229 16 M10×1,5 40 32.4 56.5 5 9

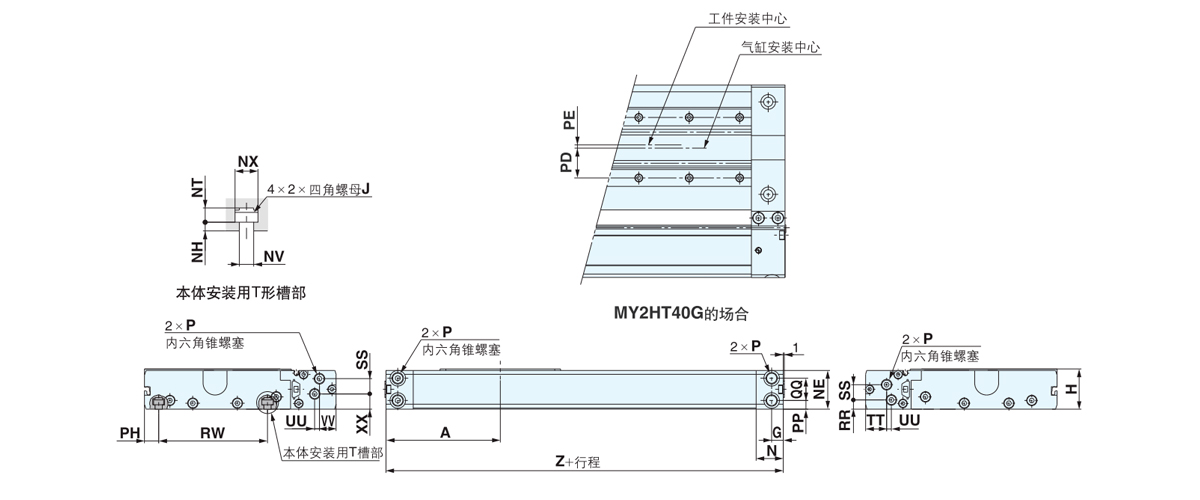

    P, silindir hava besleme portudur. ※MY2HT16G'deki P için vidalı tapa, dahili bir altıgen vidalı tapadır.

    Modeliiiii NV Kuzeybatı NX P PA PB bilgisayar PD PE PF PG PH PI PP Q QQ QW R $$ RW SS TT
    MY2HT16G 4.5 85.2 7.3 M5 × 0,8 44 80 4 23 1 10 10 10.2 41 5.3 140 16.4 66 5 5.3 69 9.7 12.5
    MY2HT25G 6.6 124.8 10.5 1/8 63 110 9.4 29.2 3.4 12 12.5 13 57.6 8 185 20.4 98 8 8.5 100 14 19.3
    MY2HT40G 9 150.1 14 1/4 113 132 8.5 35.5 0.5 20 20 18.5 72 16 290 25.5 110 12 11 116 21.5 35.4
    P, silindir hava besleme portudur. ※MY2HT16G'deki P için vidalı tapa, dahili bir altıgen vidalı tapadır.

    Modeliiiii U UU VV X XX Y Z
    MY2HT16G 5 3 10.5 7 12 5 160
    MY2HT25G 6 4.4 15.3 9 14 8 210
    MY2HT40G 8 2 29 12 23 12 330
    P, silindir hava besleme portudur. ※MY2HT16G'deki P için vidalı tapa, dahili bir altıgen vidalı tapadır.

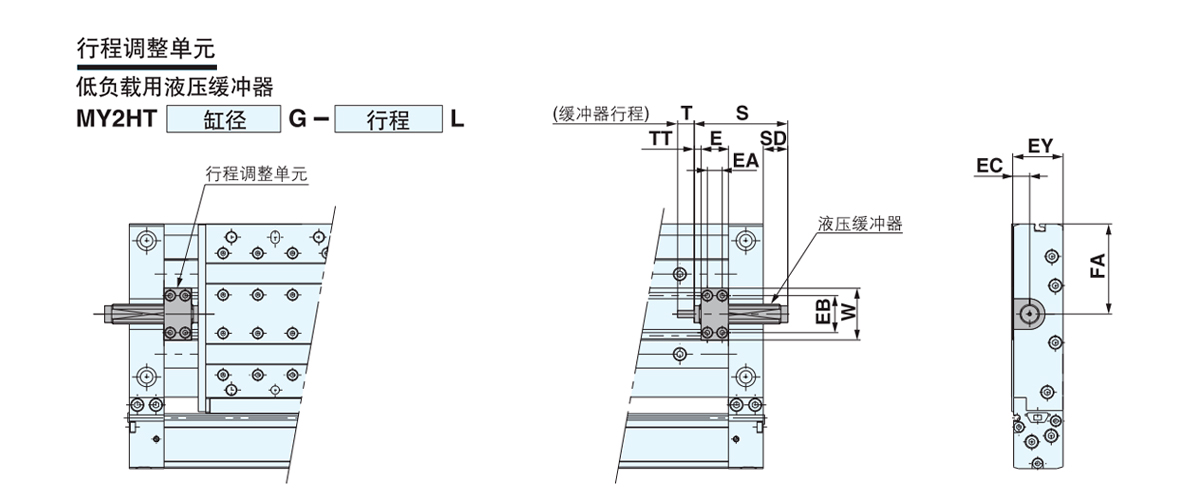

    Silindirler için uygun E EA EB EC EY FA S SD T TT W Hidrolik Tampon Modeli
    MY2HT16 14.4 7 21 8 27 46.5 46.7 6.7 7 5,6(MAKS11,2) 28.6 RB1007
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 67.3 17.7 12 4,9(MAKS16,4) 37.2 RB1412
    MY2HT40 29.1 15.1 37 17.2 57 74.5 73.2 - 15 5,9(MAKS21,9) 51.6 RB2015

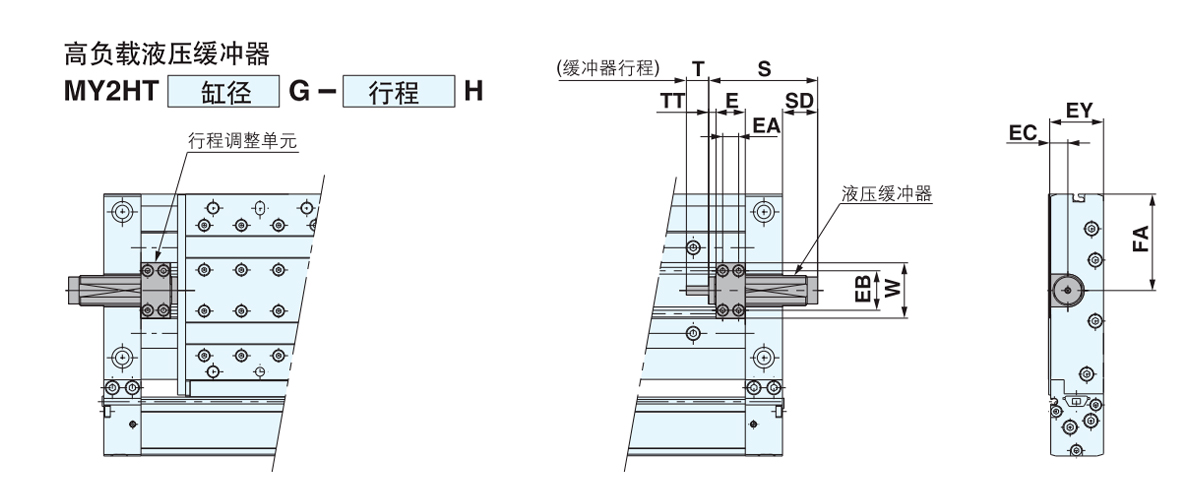

    Silindirler için uygun E EA EB EC EY FA S SD T TT W Hidrolik Tampon Modeli
    MY2HT16 14.4 7 21 8 27 46.5 67.3 27.3 12 5,6(MAKS11,2) 28.6 RB1412
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 73.2 23.6 15 4,9(MAKS16,4) 37.2 RB2015
    MY2HT40 29.1 15.1 37 17.2 57 74.5 99 24 25 5,9(MAKS21,9) 51.6 RB2725
