KQB2 Serisi Paslanmaz Çelik tek dokunuşla bağlantı parçası
  • KQB2 Serisi Paslanmaz Çelik tek dokunuşla bağlantı parçası
Paslanmaz Çelik Tek Dokunuş Bağlantı Parçası

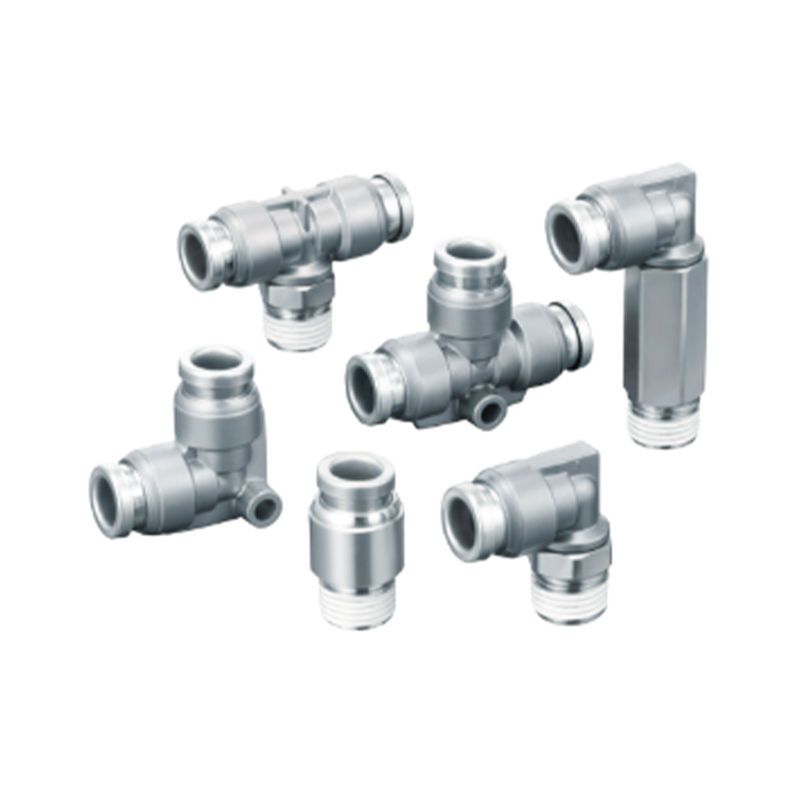

KQB2 Serisi Paslanmaz Çelik tek dokunuşla bağlantı parçası

KQB2 serisi paslanmaz çelik tek dokunuşlu bağlantı parçası, endüstriyel ortamlarda kapsamlı temizlik ve dayanıklılık gereksinimlerini karşılayan, hızlı sökme ve güvenilir sızdırmazlık gerektiren sıvı iletim senaryoları için özel olarak tasarlanmış yüksek dereceli paslanmaz çelik entegre kalıplama teknolojisini benimser.

Temel özellikler
Malzeme stabilitesi: Tamamen paslanmaz çelik yapı, doğal korozyon direncine sahiptir, orta derecede kirlenme riskini önler ve asit bazlı ortamlara, sıcaklık ve basınç dalgalanmalarına uyum sağlar
Anlık kilitleme mekanizması: İtme-çekme tek yönlü kilit tasarımı, kör çalışma bağlantısını gerçekleştirir ve yerleşik kendi kendini dengeleyen sızdırmazlık halkası, sızıntı riskini ortadan kaldırır
Sistem uyumluluğu genişletmesi: Birden fazla boru çapının modüler seri bağlantısını destekleyerek karmaşık boru hatlarındaki şube düğümlerinin esnek şekilde yapılandırılmasına olanak tanır
Bakım maliyeti optimizasyonu: Aletsiz sökme ve takma özelliği, ekipmanın arıza süresini büyük ölçüde kısaltır ve tutucu yay yapısı, bakım masraflarını azaltmak için bağımsız olarak değiştirilebilir

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：KQG2 Serisi SUS316 Paslanmaz Çelik tek dokunuşla bağlantı parçası
SONRAKİ：Sonraki makale yok
  • Özellikler
    Kullanılan sıvı Hava, su, buhar
    Basınç aralığı Not 2) -100 kPa ila 1 MPa Not 3)
    Basınç testi basıncı 3.0MPa
    Ortam sıcaklığı ve akışkan sıcaklığı Not 4) -5 ila 150°C (ancak dondurulmamış) Not 3)
    Kullanılan gres Gres spesifikasyonu yok
    Dişli parçaların sızdırmazlığı Sızdırmazlık maddesi ile
    Not 1) Yumuşak naylon borularla su kullanılamaz.
    Not 2) Sızıntı sıfır olmadığından, sızıntı testleri vb. için vakum bakımı kullanmaktan kaçının. Not 3) Boruların çalışma basıncı aralığını ve çalışma sıcaklığı aralığını doğrulayın.
    Not 4) Aşağıdaki koşullar altında bir astar takın (□3.2 hariç).
    · Ani sıcaklık değişimlerine maruz kalan ortamlarda veya akışkanlarla kullanıldığında.
    ·Yüksek sıcaklıklarda kullanıldığında.

    Borular için uygun
    Tüp malzemesi FEP, PFA, naylon, yumuşak naylon Not 1), poliüretan, poliolefin
    Tüp dış çapı Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ Astar sıcaklık koşullarını ayarladı
    Kullanılan tüpler Sıcaklık
    FEP tüpleri/TH serisi 80°C'nin üstünde
    PFA tüpleri/TL serisi 120°C'nin üstünde
    Yedek parçalar
    İsim Borunun dış çapı Modeli Malzeme
    Conta 一 M-5G3 SUS316
    Özel FKM
    Panel montaj somunu Ø3,2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

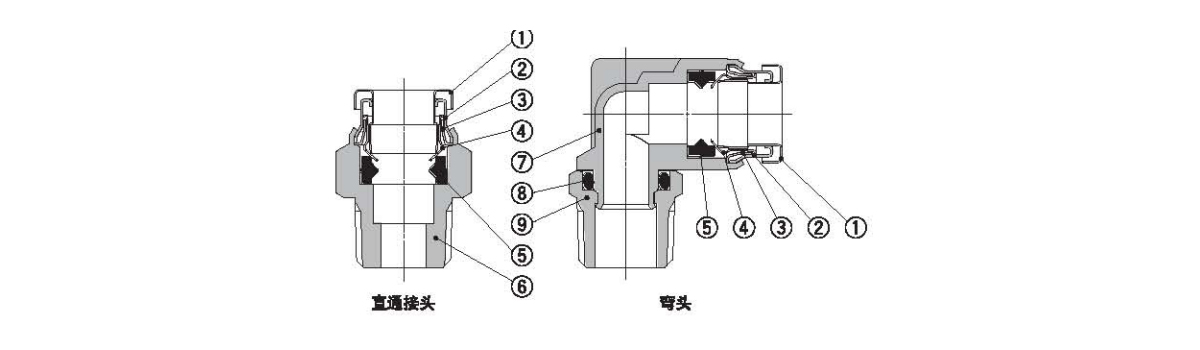

  • Hayır. İsim Malzeme
    1 Serbest bırakma manşonu SUS304
    2 Kılavuz kovanı 1 SUS304
    3 Kılavuz manşon 2 SU8304
    4 Bahar klipsi SUS304
    5 Mühür Özel FKM (flor kaplama)
    6 Düz konnektör gövdesi C3604 (elektriksiz nikel kaplama)
    7 Dirsek gövdesi SU8316
    8 O-halkası Özel FKM (flor kaplama)
    9 Basma düğmesi C3804 (akımsız berilyum nikel kaplama)

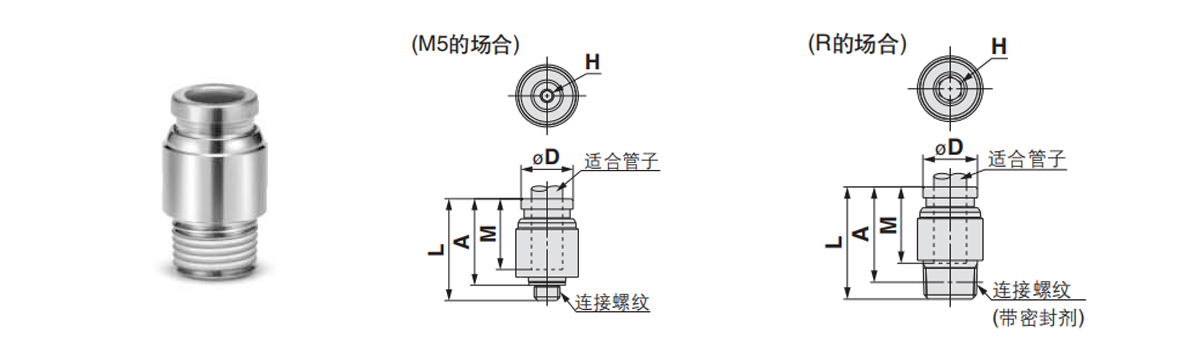

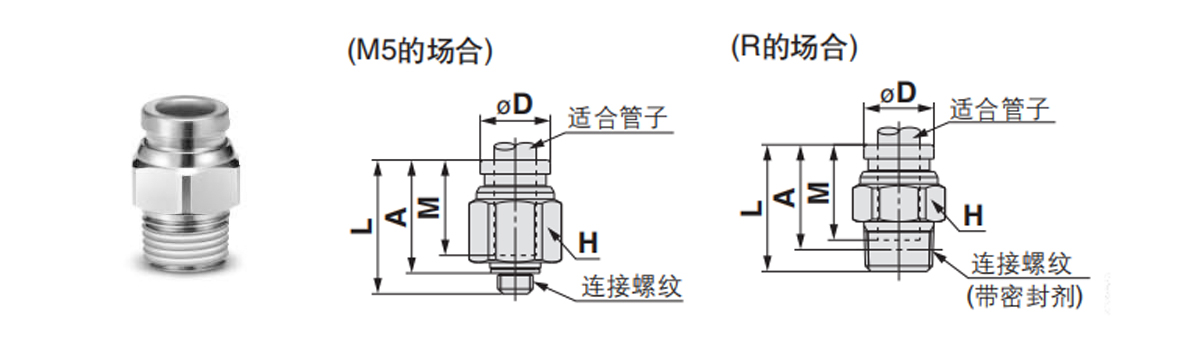

  • Düz konnektör: KQB2H
    Boru dış çapı mm için uygundur Bağlantı ipliği
    R,M     		Modeliiiiiiiiiiiiiiiii H
    (altıgen karşıt taraflar)     		ØD Not 1) L A※ M Not 2) Etkin kesit alanı mm² Kalite g
    Ø3.2 M5 × 0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5 × 0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Vidayı vidaladıktan sonraki referans boyutlar.
    Not 1) Ø maksimum çapı gösterir.
    Not 2) FEP tüpü kullanıldığındaki değeri gösterir.
    Ø16 yalnızca naylon boru kullanıldığında değeri gösterir.

    Altıgen soket düz konnektör: KQB2S
    Boru dış çapı mm için uygundur Bağlantı ipliği
    R,M     		Modeliiiiiiiiiiiiiiiii H
    (altıgen karşıt taraflar)     		ØD Not 1) L A※ M Not 2）Etkin ücret Alan mm² Kalite g
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5 × 0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Diş vidalandıktan sonra referans boyutlar.
    Not 1) ØD maksimum çap anlamına gelir.
    Not 2) FEP tüpleri kullanıldığındaki değerleri gösterir.
    Ø16 yalnızca naylon tüpler kullanıldığındaki değerleri gösterir.

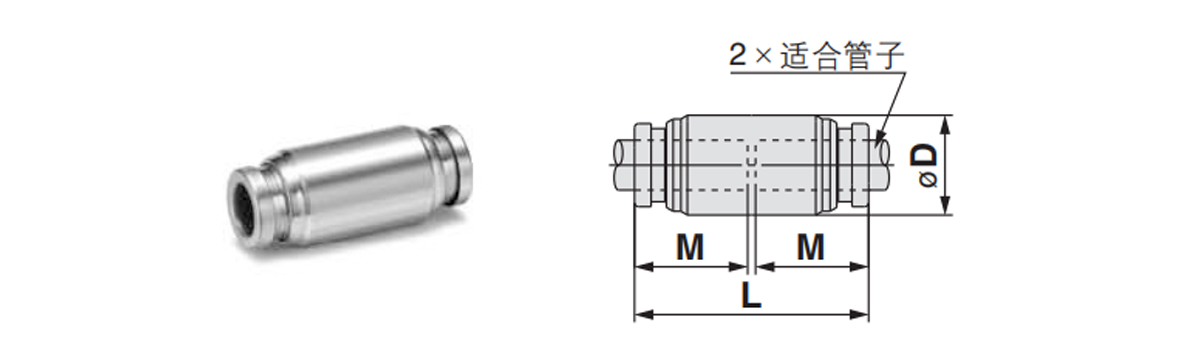

    Düz konnektör: KQB2H
    Boru dış çapı mm için uygundur Modeliiiiiiiiiiiiiiiii ØD Not 1) L M Not 2) Etkin kesit alanı mm² Kalite g
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Not 1) ØD maksimum çap anlamına gelir.
    Not 2) FEP tüpü kullanıldığındaki değerleri gösterir.
    Ø16 yalnızca naylon boru kullanıldığındaki değerleri gösterir.

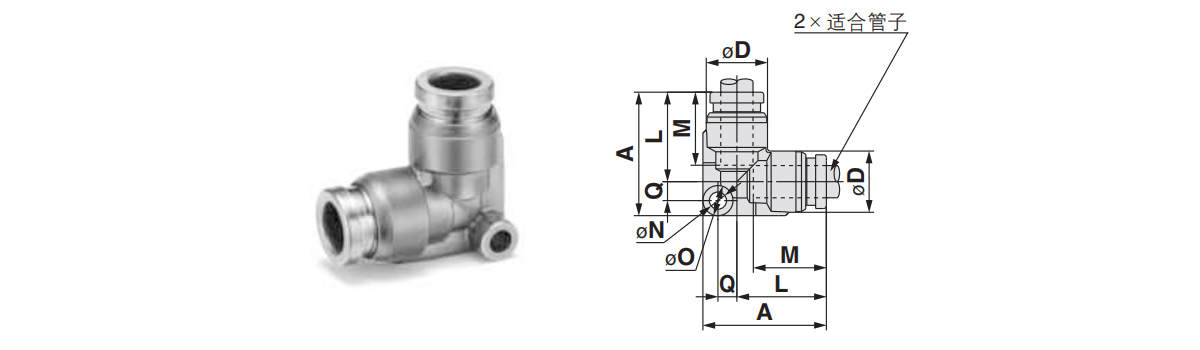

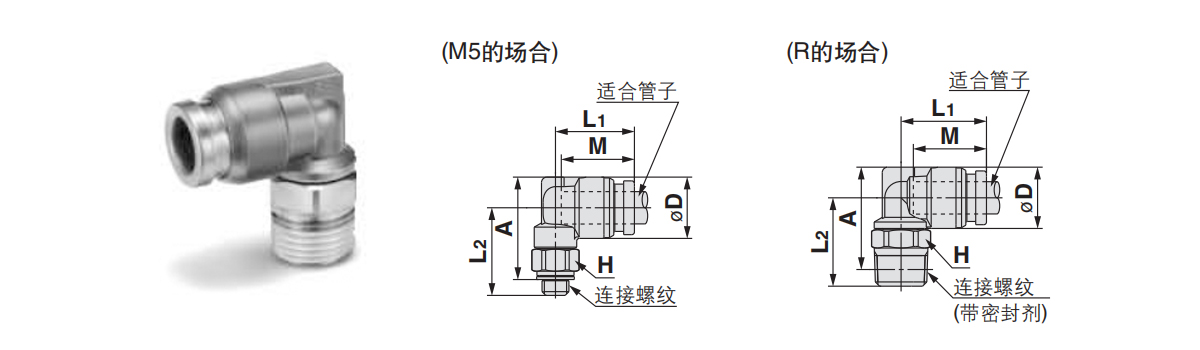

    Dirsek: KQB2L
    Boru dış çapı mm için uygundur Bağlantı ipliği
    R,M     		Modeliiiiiiiiiiiiiiiii H
    (altıgen karşıt taraflar)     		Not 1)
    ØD     		L1 L2 A※ M Not 2)
    Etkili kesit alanı mm 2     		Kalite g
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※R dişi vidalandıktan sonra referans boyutlar.
    Not 1) ØD maksimum çap anlamına gelir.
    Not 2) FEP tüpü kullanıldığındaki değerleri gösterir.
    Ø16 naylon boru kullanıldığındaki değerleri gösterir.

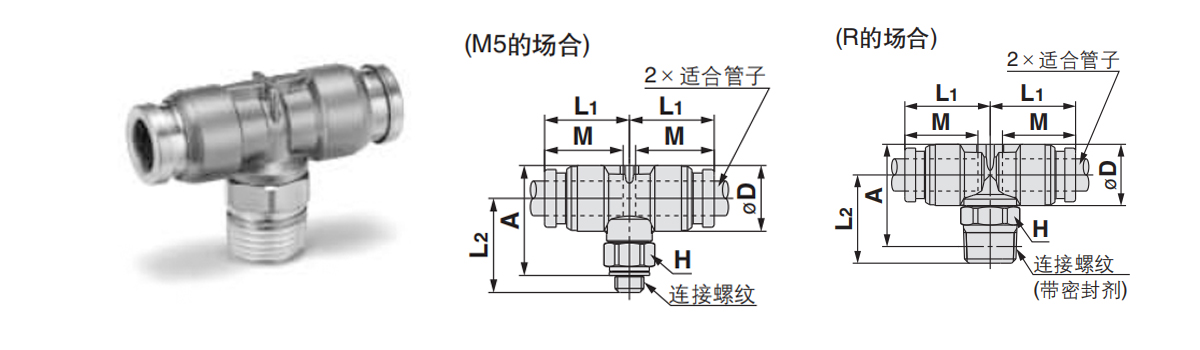

    Çift tüplü T şeklinde konnektör: KQB2T
    Boru dış çapı mm için uygundur Bağlantı ipliği
    R,M     		Modeliiiiiiiiiiiiiiiii H
    (altıgen karşıt taraflar)     		Not 1)
    ØD     		L1 L2 A※ M Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 M5 × 0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※R dişi vidalandıktan sonra referans boyutlar.
    Not 1) ØD maksimum çap anlamına gelir.
    Not 2) FEP tüpü kullanıldığındaki değerleri gösterir.
    Ø16 yalnızca naylon boru kullanıldığındaki değerleri gösterir.

    Sağ açılı dirsek: KQB2L
    Boru dış çapı mm için uygundur Modeliiiiiiiiiiiiiiiii Not 1)
    6 boyutlu     		L A Q M ØN O Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Not 1) ØD maksimum çap anlamına gelir.
    Not 2) FEP tüpü kullanıldığındaki değerleri gösterir.
    Ø18 yalnızca naylon boru kullanıldığındaki değerleri gösterir.

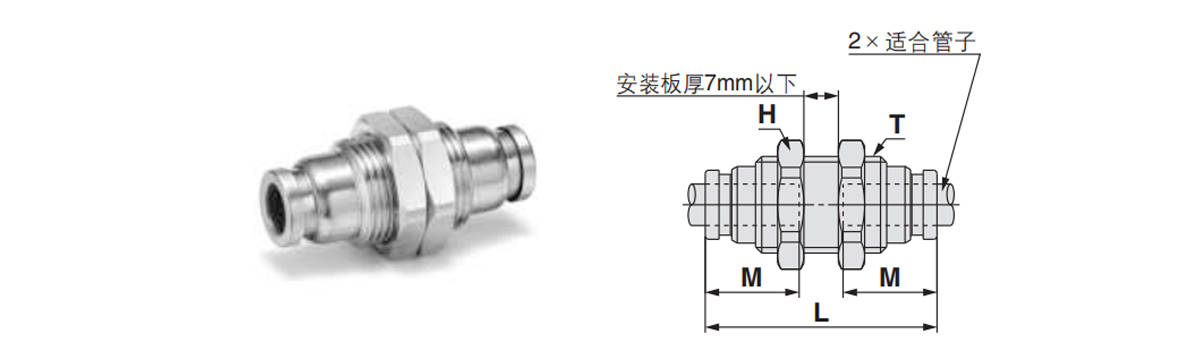

    Panele monte düz konnektör: KQB2E
    Boru dış çapı mm için uygundur Modeliiiiiiiiiiiiiiiii T
    (M)     		H
    (altıgen karşıt taraflar)     		L Montaj delikleri M Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Not: Değerler FEP tüpüne ait değerleri gösterir.
    Ø16 yalnızca naylon borulara yönelik değerleri gösterir.

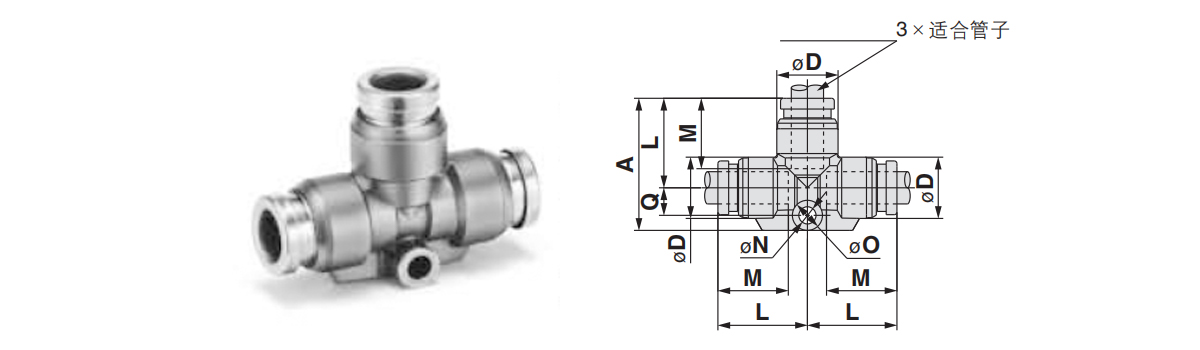

    T şeklinde boru bağlantısı: KQB2T
    Boru dış çapı mm için uygundur Modeliiiiiiiiiiiiiiiii Not 1)
    D     		L A Q M ØN ØO Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Not 1) ØD maksimum çap anlamına gelir.
    Not 2) FEP tüpü kullanıldığındaki değerleri gösterir.
    Ø16 yalnızca naylon boru kullanıldığındaki değerleri gösterir.

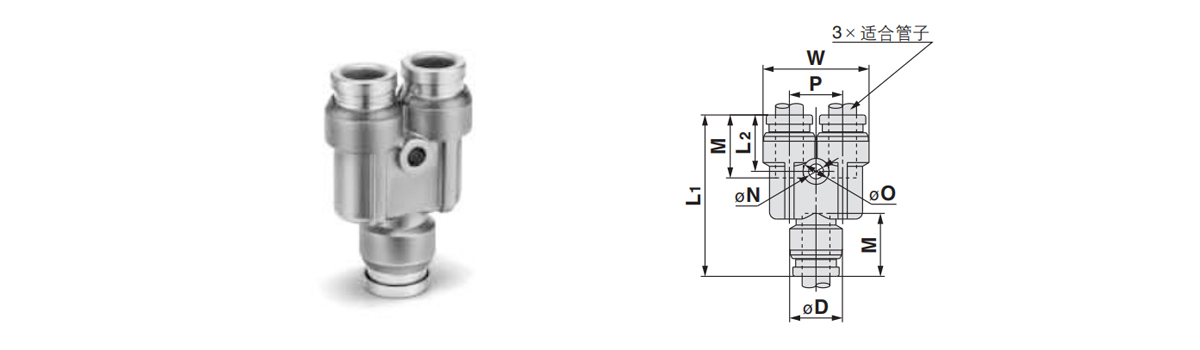

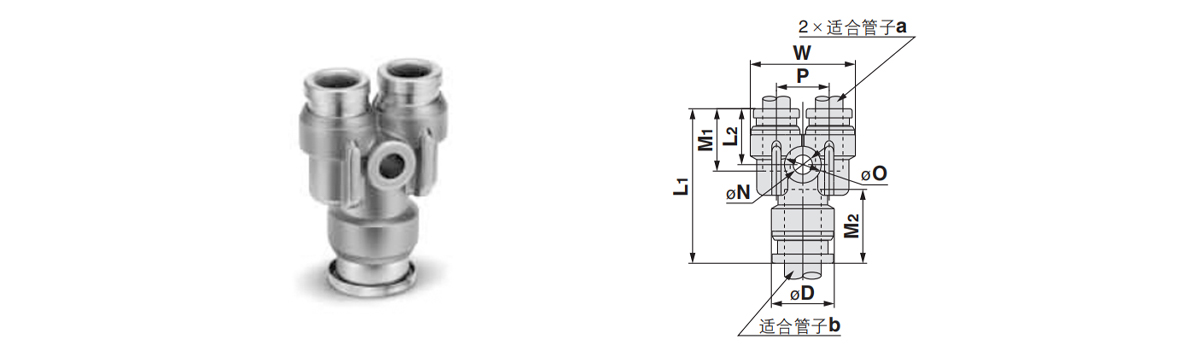

    Y şeklinde boru bağlantısı: KQB2U
    Boru dış çapı mm için uygundur Modeliiiiiiiiiiiiiiiii Not 1)
    ØD     		W L1 L P M ØN 60 Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Not 1)②ØD means maximum diameter.
    Not 2) FEP tüpleri kullanıldığındaki değerleri gösterir.
    Ø16 yalnızca naylon tüpler kullanıldığındaki değerleri gösterir.

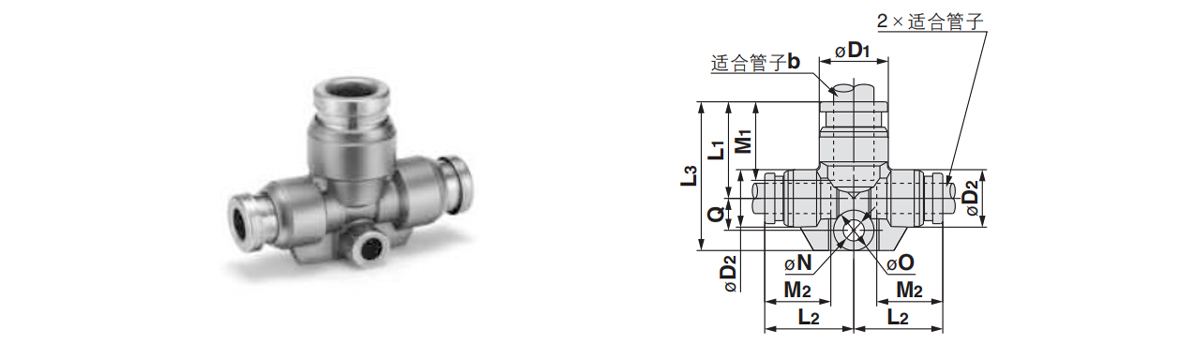

    Tee'nin azaltılması: KQB2T
    Boru dış çapı mm için uygundur Modeliiiiiiiiiiiiiiiii Not 1)
    ØD1     		Not 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Not 2)
    Etkin kesit alanı mm²     		Kalite g
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Not 1) ØD1, ØD2  means maximum diameter.
    Not 2) Indicates values when using FEP pipes.

    Fiş: KQB2R
    Boru dış çapı mm için uygundur Uygun boru bağlantı boyutu Modeliiiiiiiiiiiiiiiii ØD Not 1) L A M Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Not 1) ØD maksimum çap anlamına gelir.
    Not 2) FEP tüpleri kullanıldığındaki değerleri gösterir.

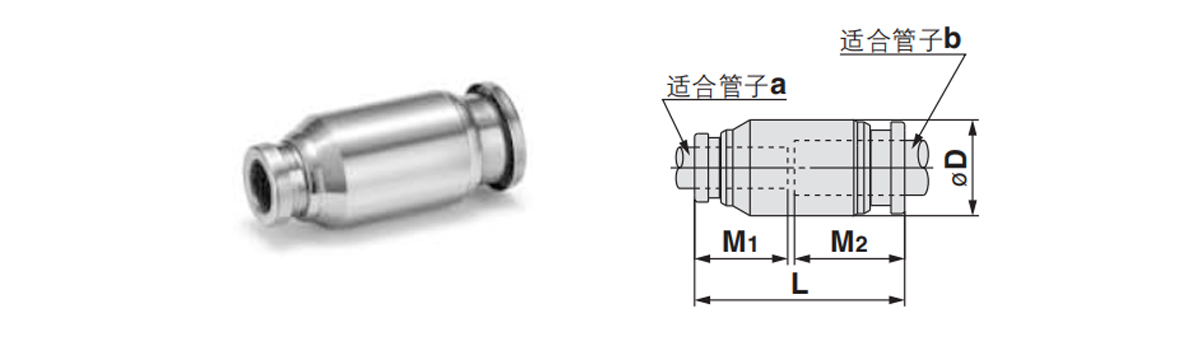

    Düz borunun azaltılması: KQB2H
    Boru dış çapı mm için uygundur Modeliiiiiiiiiiiiiiiii ØD Not 1) L M1 M2 Not 2)
    Etkin kesit alanı mm²     		Kalite g
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Not 1) ØD maksimum çap anlamına gelir.
    Not 2) FEP tüpleri kullanıldığındaki değerleri gösterir.

    Y şeklindeki boru bağlantı elemanının azaltılması: KQB2U
    Boru dış çapı mm için uygundur Modeliiiiiiiiiiiiiiiii Not 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Not 2)
    Etkin kesit alanı mm²     		Kalite g
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Not 1) ØD maksimum çap anlamına gelir.
    Not 2) Indicates values when using FEP pipes.

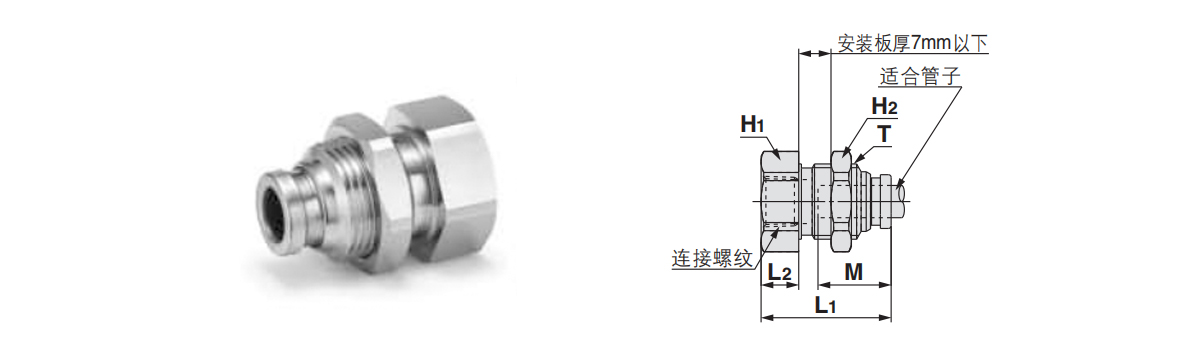

    Panele monte içten dişli düz boru konnektörü: KQB2E
    Boru dış çapı mm için uygundur Bağlantı ipliği
    Pe     		Modeliiiiiiiiiiiiiiiii T
    (M)     		Altıgen karşıt taraflar L1 L2 Montaj deliği M Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Merhaba H2
    Ø3.2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Not: Değerler FEP tüpüne ait değerleri gösterir.
    Ø16 yalnızca naylon borulara yönelik değerleri gösterir.

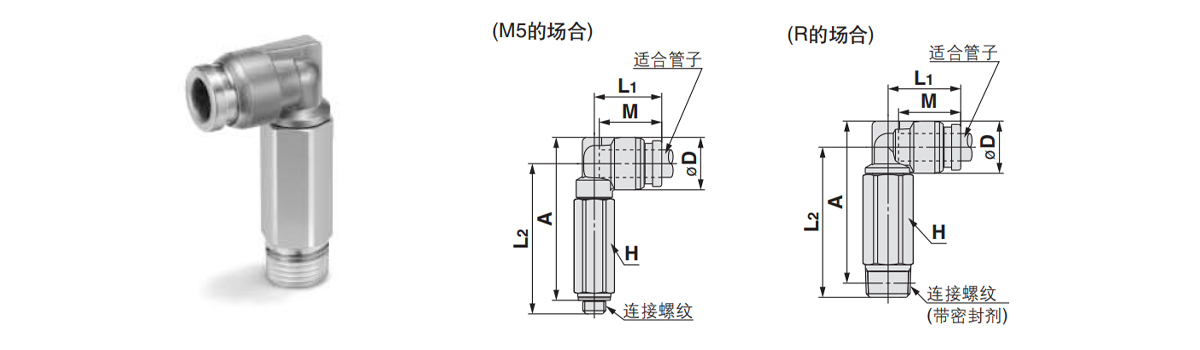

    Uzun dirsek: KQB2W
    Boru dış çapı mm için uygundur Bağlantı ipliği
    R,M     		Modeliiiiiiiiiiiiiiiii H
    Altıgen karşıt taraflar     		ØD Not 1) L1 L A※ M Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※F dişi vidalandıktan sonra referans boyutlar.
    Not 1) ØD maksimum çap anlamına gelir.
    Not 2) FEP tüpleri kullanıldığındaki değerleri gösterir.
    Ø18 yalnızca naylon tüpler kullanıldığındaki değerleri gösterir.

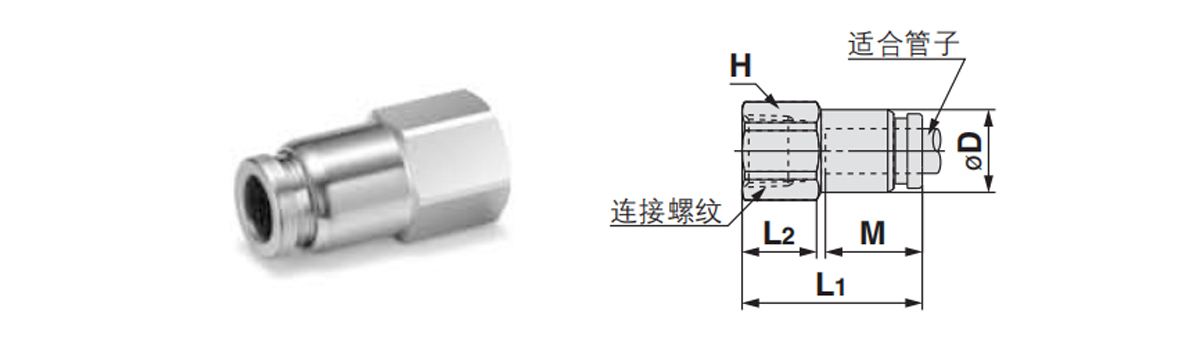

    Düz iç diş: KQB2F
    Boru dış çapı mm için uygundur Bağlantı ipliği
    RC     		Modeliiiiiiiiiiiiiiiii H
    (Altıgen karşıt taraflar)     		ØD Not 1) L1 L2 M Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Not 1) ØD maksimum çap anlamına gelir.
    Not 2) FEP tüpü kullanıldığındaki değerleri gösterir.
    Ø16 yalnızca naylon boru kullanıldığındaki değerleri gösterir.

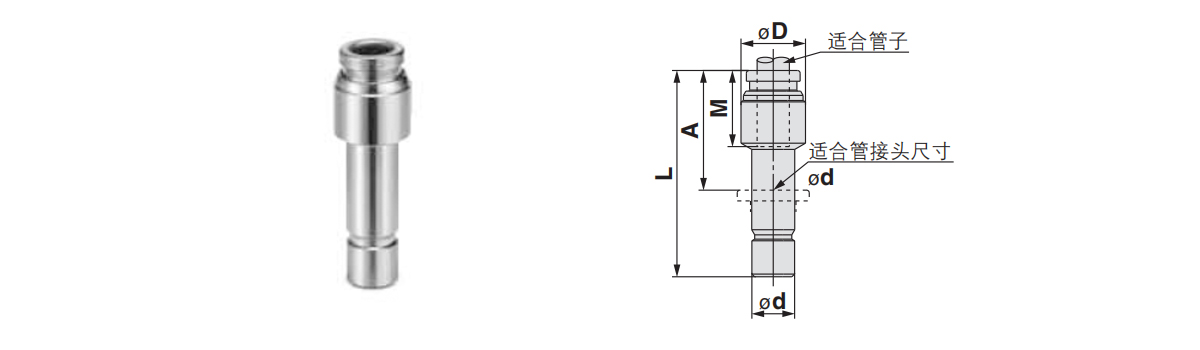

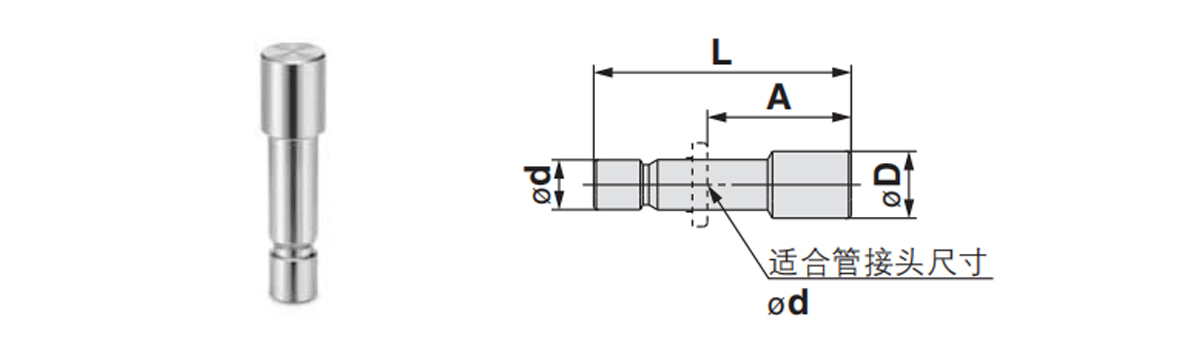

    Fiş: KQG2P
    Uygun boru bağlantı boyutu Modeliiiiiiiiiiiiiiiii ØD L A Kalite g
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

İlgili Ürünler

Blog ve Haberler

En Son Haberlerimiz ve
Blog

Daha Fazla

Otantik Güvenilir Kalite Doğal Olarak Öne Çıkar.

Seçim güvenden gelir, işbirliği dürüstlükten gelir.

  • S: Size bir soruşturma gönderdikten sonra ne kadar sürede yanıt alabiliriz?

    Soruşturmayı iş günlerinde aldıktan sonra 24 saat içinde size cevap vereceğiz.

  • S: Doğrudan üretici misiniz yoksa ticaret şirketi misiniz?

    Biz bir üreticiyiz ve kendi uluslararası satış departmanımız var. Yani kendimiz üretip satabiliyoruz.

  • S: Özelleştirilmiş ürünler yapabilir misiniz?

    Evet, müşterilerin sağladığı çizimlere veya örneklere göre ürünler geliştirebilir ve üretebiliriz.

  • S: Şirketiniz ürün kalitesini nasıl garanti ediyor?

    Öncelikle her işlemden sonra denetimi yapacağız. Bitmiş ürünler için, müşterilerin gereksinimlerine ve uluslararası standartlara göre %100 denetim yapacağız.

  • S: Ürünleriniz ağırlıklı olarak nereye ihraç ediliyor?

    Ürünlerimiz ağırlıklı olarak Almanya, Amerika Birleşik Devletleri, Danimarka ve Avrupa ve Kuzey Amerika'daki bir düzineden fazla ülkeye ihraç edilmektedir
