KQG2 Serisi SUS316 Paslanmaz Çelik tek dokunuşla bağlantı parçası Tedarikçiler

Ana Sayfa / Ürünler / Pnömatik Aksesuar / Paslanmaz Çelik Tek Dokunuş Bağlantı Parçası / KQG2 Serisi SUS316 Paslanmaz Çelik tek dokunuşla bağlantı parçası

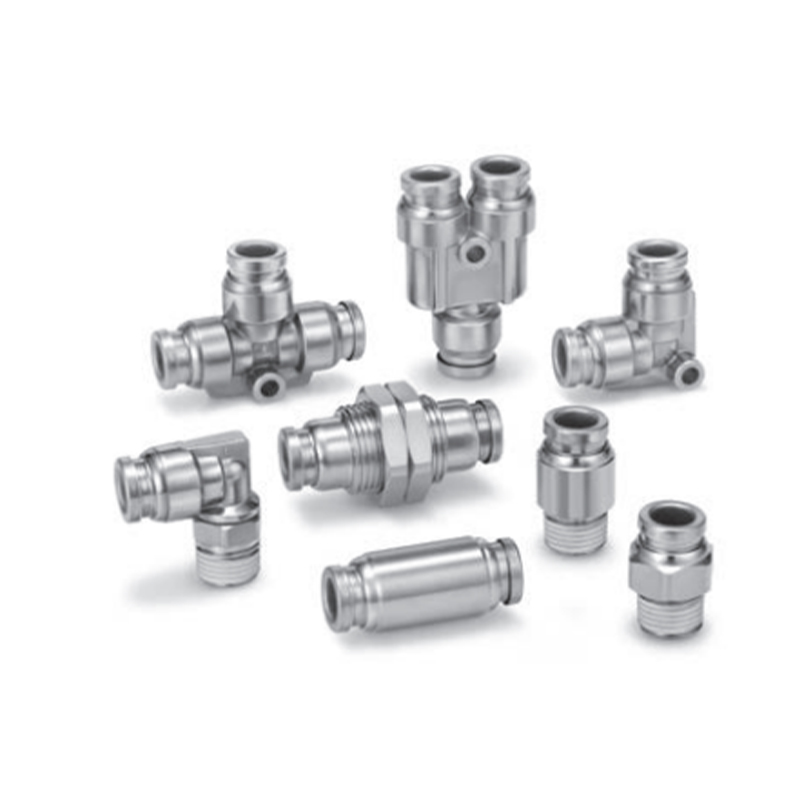

KQG2 Serisi SUS316 Paslanmaz Çelik tek dokunuşla bağlantı parçası
  • KQG2 Serisi SUS316 Paslanmaz Çelik tek dokunuşla bağlantı parçası
Paslanmaz Çelik Tek Dokunuş Bağlantı Parçası

KQG2 Serisi SUS316 Paslanmaz Çelik tek dokunuşla bağlantı parçası

KQG2 serisi SUS316 paslanmaz çelik tek dokunuşlu bağlantı parçaları zorlu endüstriyel ortamlar için tasarlanmıştır. Hızlı sızdırmazlık bağlantısı ve medya kanallarının bağlantısının kesilmesini sağlamak için cerrahi alet sınıfı SUS316 paslanmaz çelikten yapılmıştır. Yapısı, yüksek korozyon direncini kolay kullanımla birleştirir ve temizlik ve güvenilirlik konusunda katı gereksinimleri olan akışkan kontrol sistemleri için uygundur.

Temel özellikler
Tıbbi sınıf korozyon direnci tabanı
Ana gövde malzemesi SUS316 ultra düşük karbonlu östenitik paslanmaz çeliktir. Yüzey korozyon direnci tabakası, klorür iyonu korozyonunu ve tanecikler arası korozyonu önemli ölçüde engelleyen ve asit, alkali solventlere ve yüksek tuzlu sprey ortamlarına dayanıklı olan pasifleştirme işlemiyle güçlendirilir.

Tek hareketli kilitleme mekanizması
Yerleşik kendinden kilitlemeli toka yapısı, tek bir itme hareketi, boru hattının çift yönlü sızdırmazlığını yardımcı aletler veya döndürme işlemi olmadan tamamlayabilir, ekipman bakımını ve boru hattının yeniden düzenlenmesi süresini büyük ölçüde kısaltabilir.

Tam kapsamlı dinamik sızdırmazlık garantisi
Çok aşamalı sızdırmazlık bileşeni kompozit polimer malzemeler kullanır ve elastomer dengeleme sistemi boru hattı titreşimini, termal genleşmeyi ve büzülme deformasyonunu emerek aşırı basınç dalgalanması koşullarında sıfır sızıntıyı koruyabilir.

Kirletici olmayan akış kanalı tasarımı
Tam çaplı akış kanalı, yüksek saflıkta ortam taşınması için sıvı bütünlüğü gereksinimlerini karşılayan, partikül tutulmasını ve biyofilm büyümesini önlemek için elektrolitik parlatma iç duvar işlemiyle birlikte ölü açılı bir yapıya sahip değildir.

Modüler uyumlu mimari
Standartlaştırılmış arayüz, karmaşık boru ağı sistemlerinin hızlı bir şekilde genişletilmesini ve yeniden yapılandırılmasını sağlamak için düz geçişli, dik açılı ve üç yollu gibi birden fazla topolojik değişken sağlayarak ana akım endüstriyel boru bağlantı parçalarıyla değiştirilebilir adaptasyonu destekler.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：Önceki makale yok
SONRAKİ：KQB2 Serisi Paslanmaz Çelik tek dokunuşla bağlantı parçası
  • Borular için uygun
    Tüp malzemesi FEP, PFA, naylon, yumuşak naylon Not 1), poliüretan, poliolefin
    Tüp dış çapı Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    Özellikler
    Kullanılan sıvı Hava, su, buhar Not 2) Not 3)
    Basınç aralığı Not 4) -100 kPa ila 1 MPa Not 5)
    Basınç testi basıncı 3.0MPa
    Ortam sıcaklığı ve akışkan sıcaklığı Not 6) -5 ila 150°C (ancak dondurulmamış) Not 5)
    Kullanılan gres Gres spesifikasyonu yok
    Dişli parçaların sızdırmazlığı Sızdırmazlık maddesi ile

    Yedek parçalar
    İsim Borunun dış çapı Modelii Malzeme
    Conta 一 M-5G3 SUS316
    Özel FKM
    Panel montaj somunu Ø1/8",Ø5/32" KQG201-P01 SUS316
    Ø1/4" KQG207-P01
    Ø5/16" KQG209-P01
    Ø3/8" KQG211-P01
    Ø1/2" KQG213-P01

    Astar adaptasyon tablosu
    Tüp dış çapı Boru malzemesi İç astar manşonu için uygundur
    TH/TIH
    (FEP)     		TL/TIL
    (PFA)     		Modelii Uzunluk
    Ø5/32" TH0402 一 TJG-0402 18
    TH0425 一 TJG-0425 18
    一 TL0403 TJG-0403 18
    Ø1/4" TIHB07 TIL07 TJG-0604 19
    TIHA07 一 TJG-0746 19
    Ø5/16" TH0806 TL0806 TJG-0806 20.5
    Ø3/8" TIHB11 TIL11 TJG-1065 23
    TIHA11 一 TJG-1107 23
    Ø1/2" TIH13 TIL13 TJG-1395 24
    ※TJG serisinin malzemesi SUS316

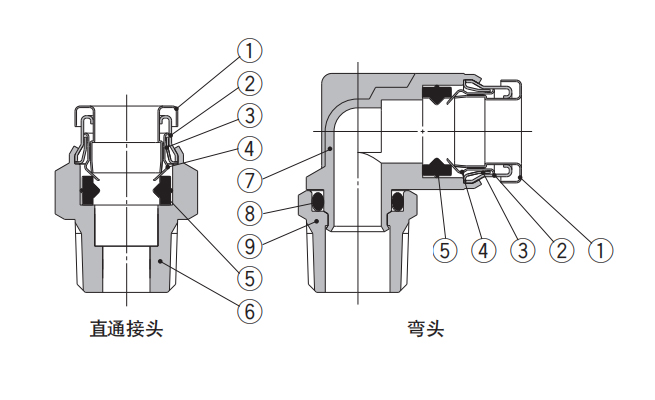

  • Bileşenler
    Seri numarası İsim Malzeme
    1 Serbest bırakma manşonu SUS316
    2 Kılavuz kovanı 1 SUS316
    3 Kılavuz manşon 2 SUS316
    4 Pens SUS316
    5 Sızdırmazlık parçası Özel FKM (flor kaplama)
    6 Düz konnektör gövdesi SUS316
    7 Dirsek gövdesi SUS316
    8 O-halkası Özel FKM (flor kaplama)
    9 Presle takılan konnektör SUS316

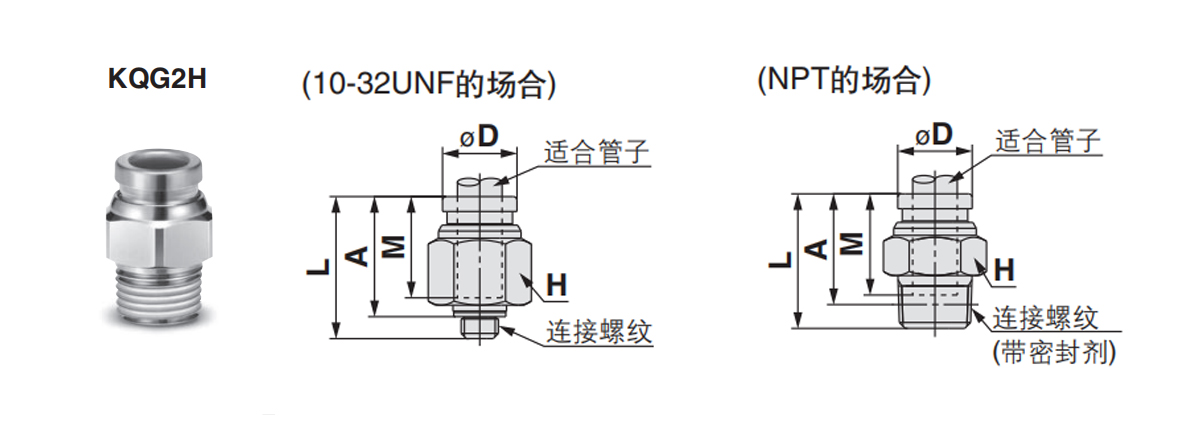

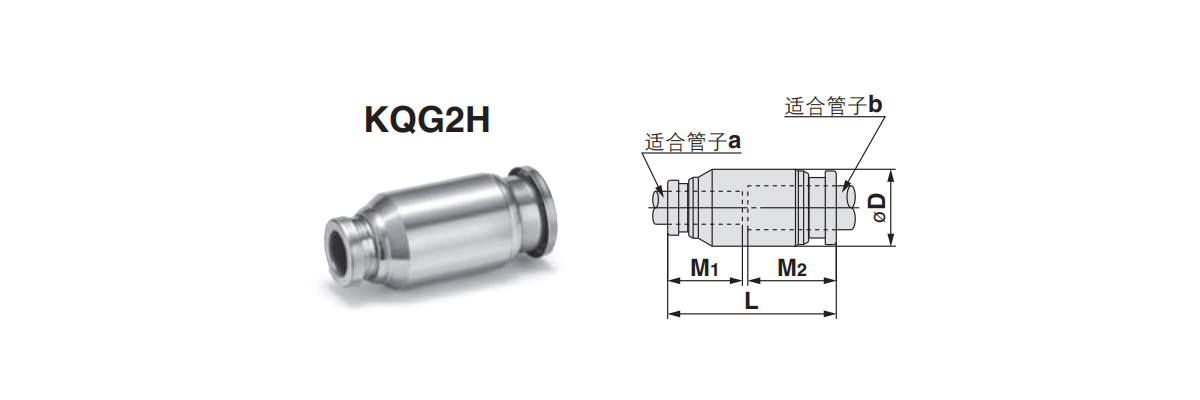

  • Düz konnektör: KQG2H
    Borular için uygun
    Dış çap mm     		Bağlantı ipliği
    R, M     		Modeliiiiiiiiiiiiiiiii H
    (altıgen karşıt taraflar)     		ØD Not 1) L A※ M Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 M5 × 0,8 KQG2H23-M5 8 8 16.5 13.5 12 3 3.3
    1/8 KQG2H23-01S 10 15.4 12.3 3.4 5.7
    1/4 KQG2H23-02S 14 21 16.3 16.9
    Ø4 M5 × 0,8 KQG2H04-M5 10 8.7 17.1 14.1 12.6 4 5
    1/8 KQG2H04-01S 15.3 12.2 5.6 4.7
    1/4 KQG2H04-02S 14 20.9 16.2 15.8
    Ø6 M5 × 0,8 KQG2H06-M5 12 11.1 19.1 16.1 13.6 4 7.7
    1/8 KQG2H06-01S 18.1 15 13.1 7
    1/4 KQG2H06-02S 14 20.8 16.1 14.5
    3/8 KQG2H06-03S 17 23 17.9 27.3
    Ø8 1/8 KQG2H08-01S 14 13.4 24.5 21.4 16.1 26.1 12.8
    1/4 KQG2H08-02S 22.3 17.6 12.9
    3/8 KQG2H08-03S 17 23.7 18.6 24.7
    Ø10 1/8 KQG2H10-01S 17 16.4 25.5 22.4 17 26.1 18.9
    1/4 KQG2H10-02S 27.9 23.2 41.5 21.6
    3/8 KQG2H10-03S 23 17.9 20.6
    1/2 KQG2H10-04S 22 28.6 22.2 51.1
    Ø12 1/4 KQG2H12-02S 19 18.5 30.5 25.8 18.6 58.3 27.4
    3/8 KQG2H12-03S 24.7 19.6 20.5
    1/2 KQG2H12-04S 22 28.7 22.3 44.6
    Ø16 3/8 KQG2H16-03S 24 24.6 33.6 28.5 20.8 81 46
    1/2 KQG2H16-04S 29.5 23.1 113 37.4
    ※R Diş vidalandıktan sonra referans boyutlar.
    Not 1) Ø D maksimum çapı gösterir.
    Not 2) Indicates values when using FEP tubes.
    Ø16 yalnızca naylon tüpler kullanıldığındaki değerleri gösterir.

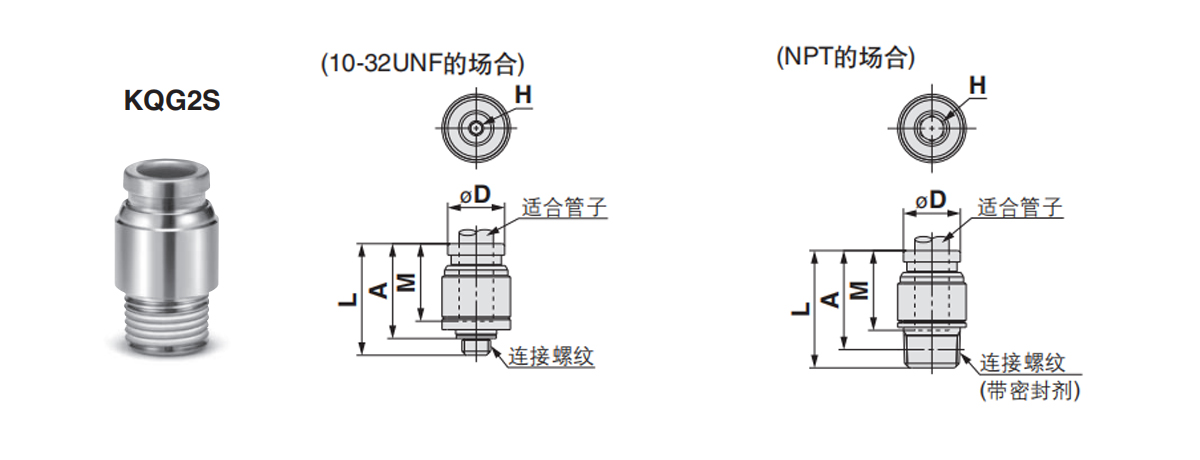

    Sıralı altıgen düz konnektör: KQG2S
    Borular için uygun
    Dış çap mm     		Bağlantı ipliği
    R, M     		Modeliiiiiiiiiiiiiiiii H
    (altıgen karşıt taraflar)     		ØD Not 1) L A※ M Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 M5 × 0,8 KQG2S23-M5 2 9 16.5 13.5 12 3 3.8
    Ø4 M5 × 0,8 KQG2S04-M5 2 9 17.1 14.1 12.6 4 3.7
    1/8 KQG2S04-01S 3 10 19.6 16.5 4.1 7.6
    Ø6 M5 × 0,8 KQG2S06-M5 2 12 19.6 16.6 13.6 4 7.4
    1/8 KQG2S06-01S 4 20.6 17.5 10 8.7
    1/4 KQG2S06-02S 14 15.9 10.7 14
    Ø8 1/8 KQG2S08-01S 5 14 24.7 21.6 16.1 17.2 12.3
    1/4 KQG2S08-02S 6 22.9 18.2 23.3 12.8
    3/8 KQG2S08-03S 17 23.1 18 22.8
    Ø10 1/8 KQG2S10-01S 5 17 25.6 22.5 17 17.2 17.7
    1/4 KQG2S10-02S 8 27.5 22.8 39 19.1
    3/8 KQG2S10-03S 24 18.9 20.9
    1/2 KQG2S10-04S 22 17.6 37.2
    Ø12 1/4 KQG2S12-02S 8 19 30.6 25.9 18.6 46 24.8
    3/8 KQG2S12-03S 10 24.9 19.8 60 19.3
    1/2 KQG2S12-04S 22 18.5 33.6
    Ø16 3/8 KQG2S16-03S 10 24.6 33.2 28.1 20.8 81 41.6
    1/2 KQG2S16-04S 12 29.4 23 113 38.4
    ※R Diş vidalandıktan sonra referans boyutlar.
    Not 1) Ø D maksimum çapı gösterir.
    Not 2) Indicates values when using FEP tubes.
    Ø16 yalnızca naylon tüpler kullanıldığındaki değerleri gösterir.

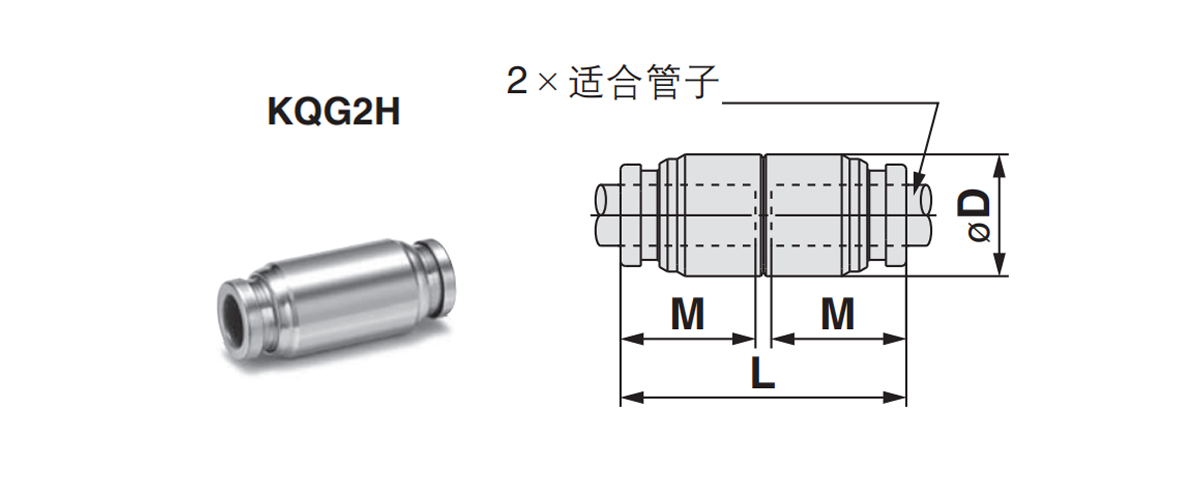

    Doğrudan bağlantı: KQG2H
    Borular için uygun
    Dış çap mm     		Modeliiiiiiiiiiiiiiiii ØD Not 1) L M Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 KQG2H23-00 9 25 12 3.4 6.5
    Ø4 KQG2H04-00 9 26.2 12.6 5.6 6.5
    Ø6 KQG2H06-00 12 28.2 13.6 13.1 11.5
    Ø8 KQG2H08-00 14 33.2 16.1 26.1 16.6
    Ø10 KQG2H10-00 17 35 17 41.5 26
    Ø12 KQG2H12-00 19 38.2 18.6 58.3 32.2
    Ø16 KQG2H16-00 24.6 42.6 20.8 113 53.7
    Not 1) ØD maksimum çapı gösterir.
    Not 2) Indicates the value when using FEP tubing.
    Ø16 yalnızca naylon boru kullanıldığında değeri gösterir.

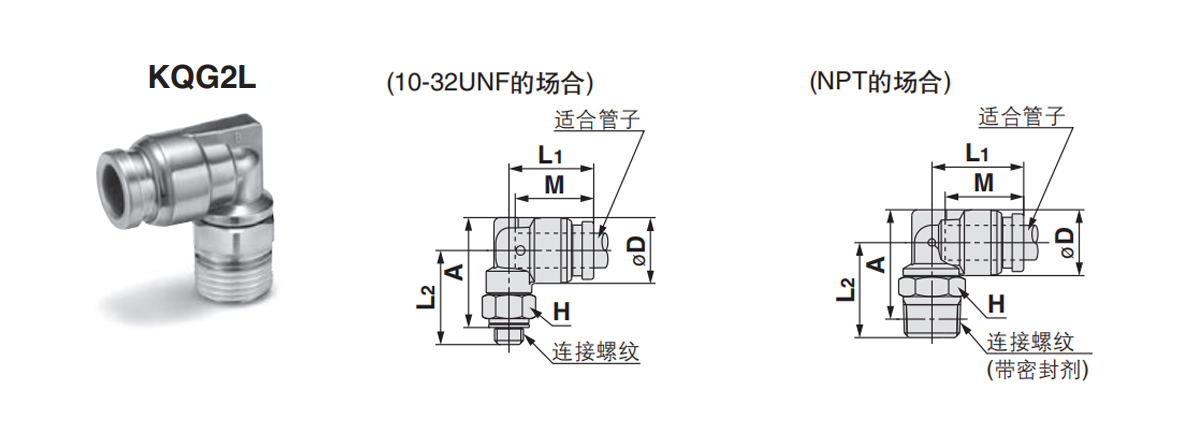

    Dirsek: KQG2L
    Borular için uygun
    Dış çap mm     		Bağlantı ipliği
    R, M     		Modeliiiiiiiiiiiiiiiii H
    (altıgen karşıt taraflar)     		Not 1)
    ØD     		L1 L2 A※ M Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 M5 × 0,8 KQG2L23-M5 8 8.3 13.1 14.8 16 12 2.6 6.3
    1/8 KQG2L23-01S 10 13.6 14.9 15.9 3 7.6
    1/4 KQG2L23-02S 14 18.7 18.1 16
    Ø4 M5 × 0,8 KQG2L04-M5 8 9.1 13.7 15.2 16.8 12.6 3.5 6.9
    1/8 KQG2L04-01S 10 14.4 15.3 16.7 4.2 8.5
    1/4 KQG2L04-02S 14 19.1 18.9 16.8
    Ø6 M5 × 0,8 KQG2L06-M5 8 11.4 14.7 16.3 19 13.6 3.5 8.8
    1/8 KQG2L06-01S 10 15.9 16.4 11.4 10.1
    1/4 KQG2L06-02S 14 20.2 21.2 18.4
    3/8 KQG2L06-03S 17 21.6 22.2 29.9
    Ø8 1/8 KQG2L08-01S 12 13.7 18.6 18.3 22 16.1 21.6 14.6
    1/4 KQG2L08-02S 14 19.1 21.5 23.6 20.3
    3/8 KQG2L08-03S 17 22.9 24.6 31.6
    Ø10 1/8 KQG2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.2
    1/4 KQG2L10-02S 14 21 22.9 26.5 35.2 23.3
    3/8 KQG2L10-03S 17 24.3 27.5 33.6
    1/2 KQG2L10-04S 22 28.5 30.4 60.1
    Ø12 1/4 KQG2L12-02S 14 18.7 22.6 24 28.6 18.6 50.2 27.1
    3/8 KQG2L12-03S 17 23.6 25.3 29.5 33.7
    1/2 KQG2L12-04S 22 29.5 32.4 58.7
    Ø16 3/8 KQG2L16-03S 19 24.6 26.3 28 34.5 20.8 71 46.3
    1/2 KQG2L16-04S 22 27.3 31.8 37 100 61.3
    ※R Diş vidalandıktan sonra referans boyutlar.
    Not 1) Ø D maksimum çapı gösterir.
    Not 2) Indicates values when using FEP tubes.
    Ø16 yalnızca naylon tüpler kullanıldığındaki değerleri gösterir.

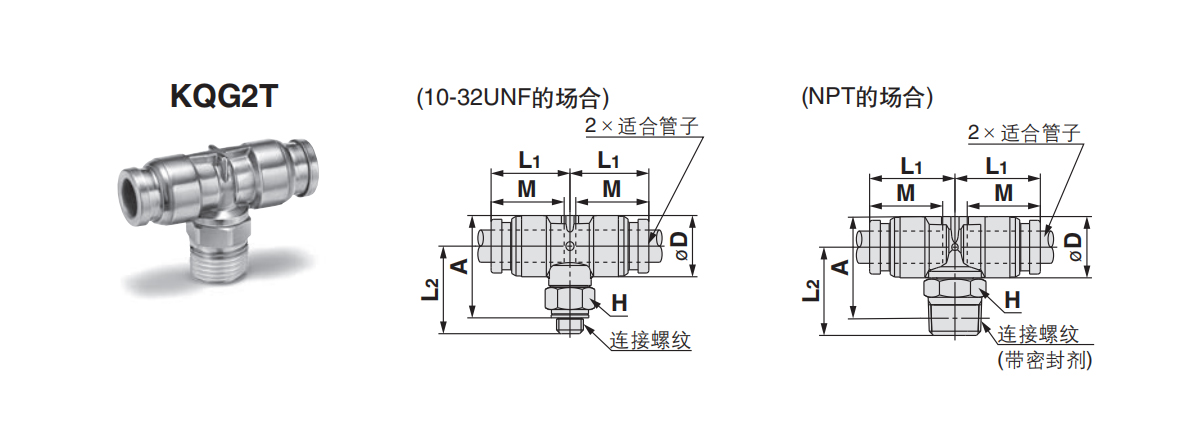

    Çift tüplü T şeklinde konnektör: KQG2T
    Borular için uygun
    Dış çap mm     		Bağlantı ipliği
    R, M     		Modeliiiiiiiiiiiiiiiii H
    (altıgen karşıt taraflar)     		Not 1)
    ØD     		L1 L2 A※ M Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 M5 × 0,8 KQG2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.1
    1/8 KQG2T23-01S 10 13.6 14.9 15.9 3.4 9.4
    1/4 KQG2T23-02S 14 18.7 18.1 17.7
    Ø4 M5 × 0,8 KQG2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9
    1/8 KQG2T04-01S 10 14.4 15.3 16.7 9 10.4
    1/4 KQG2T04-02S 14 19.1 18.9 18.8
    Ø6 M5 × 0,8 KQG2T06-M5 8 11.4 14.7 16.3 19 13.6 4.5 11.9
    1/8 KQG2T06-01S 10 15.9 16.4 13.9 13.4
    1/4 KQG2T06-02S 14 20.2 21.2 21.8
    3/8 KQG2T06-03S 17 21.6 22.2 33.3
    Ø8 1/8 KQG2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQG2T08-02S 14 19.1 21.5 23.6 25.5
    3/8 KQG2T08-03S 17 22.9 24.6 36.8
    Ø10 1/8 KQG2T10-01S 12 16.6 20 19.7 24.9 17 40.8 28.4
    1/4 KQG2T10-02S 14 21 22.9 26.5 31.1
    3/8 KQG2T10-03S 17 24.3 27.5 41.4
    1/2 KQG2T10-04S 22 28.5 30.4 68
    Ø12 1/4 KQG2T12-02S 14 18.7 22.6 24 28.6 18.6 57.2 37.8
    3/8 KQG2T12-03S 17 23.6 25.3 29.5 39.3
    1/2 KQG2T12-04S 22 29.5 32.4 68.8
    Ø16 3/8 KQG2T16-03S 19 24.6 26.3 28 34.5 20.8 71 63.7
    1/2 KQG2T16-04S 22 27.3 31.8 37 100 77.6
    ※R Diş vidalandıktan sonra referans boyutlar.
    Not 1)Ø D indicates the maximum diameter.
    Not 2) Indicates values when using FEP tubes.
    Ø16 yalnızca naylon tüpler kullanıldığındaki değerleri gösterir.

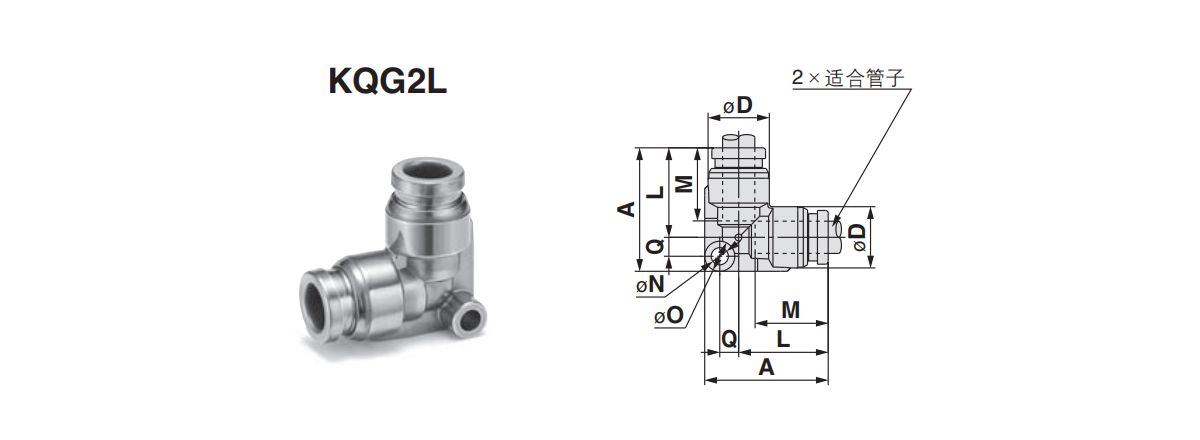

    Bükülmüş boru: KQG2L
    Borular için uygun
    Dış çap mm     		Modeliiiiiiiiiiiiiiiii Not 1)
    ØD     		L A Q M ØN ØO Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 KQG2L23-00 8.3 13.6 19.3 2.9 12 3.2 5.6 3 6.3
    Ø4 KQG2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQG2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQG2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 20.2
    Ø10 KQG2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQG2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQG2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Not 1)Ø D indicates the maximum diameter.
    Not 2) Indicates the value when using FEP tubing.
    Ø16 yalnızca naylon boru kullanıldığında değeri gösterir.

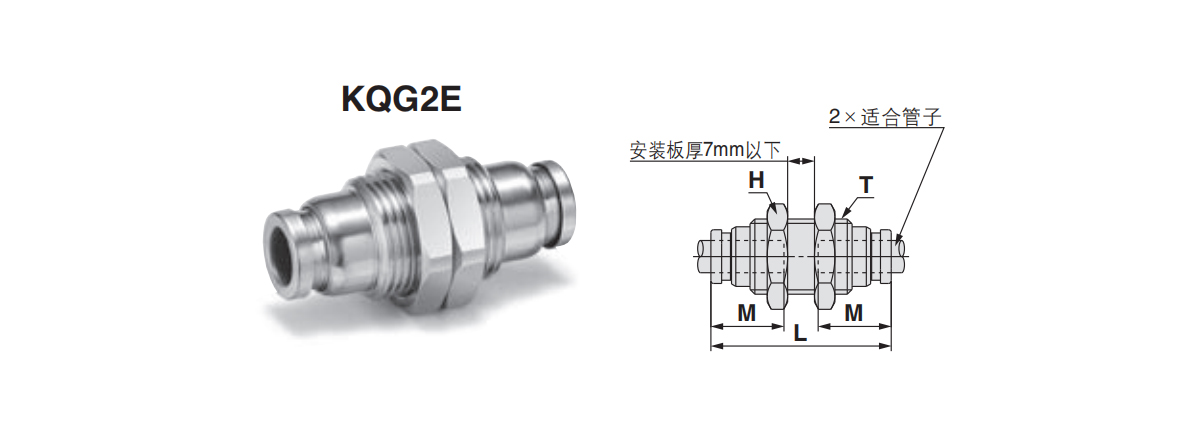

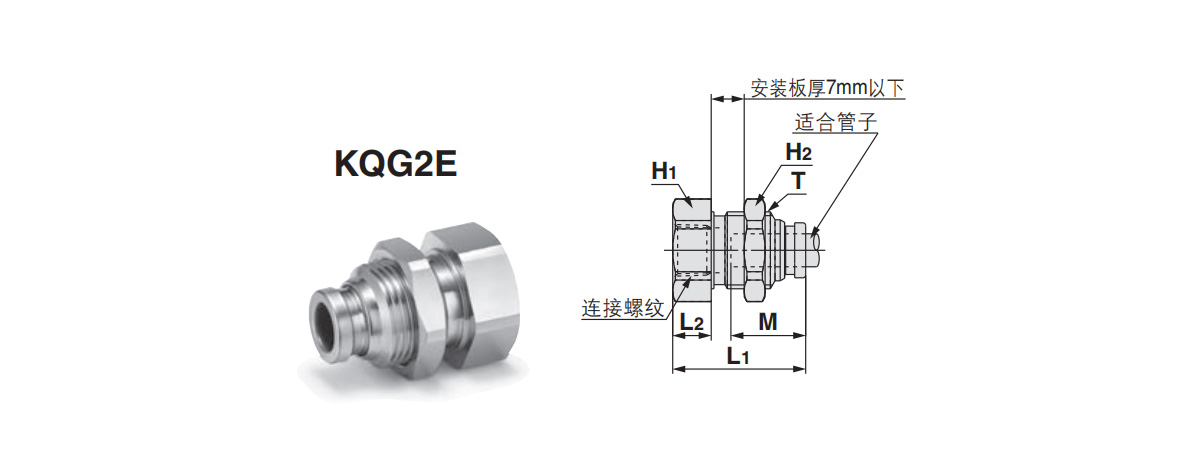

    Panele monte düz konnektör: KQG2E
    Borular için uygun
    Dış çap mm     		Modeliiiiiiiiiiiiiiiii T
    (M)     		H
    (altıgen karşıt taraflar)     		L Montaj deliği M Not)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 KQG2E23-00 M10×1 12 32.2 11 12 3.4 14
    Ø4 KQG2E04-00 M10×1 12 32.4 11 12.6 5.6 14
    Ø6 KQG2E06-00 M14×1 17 33.6 15 13.6 13.1 25.8
    Ø8 KQG2E08-00 M15×1 19 36.4 16 16.1 26.1 30.4
    Ø10 KQG2E10-00 M18×1 21 37.2 19 17 41.5 40.3
    Ø12 KQG2E12-00 M20×1 24 39.2 21 18.6 58.3 49.9
    Ø16 KQG2E16-00 M27×1 30 42.6 28 20.8 113 87.3
    Not 1)Ø D indicates the maximum diameter.
    Ø16 yalnızca naylon borular kullanıldığında değeri gösterir.

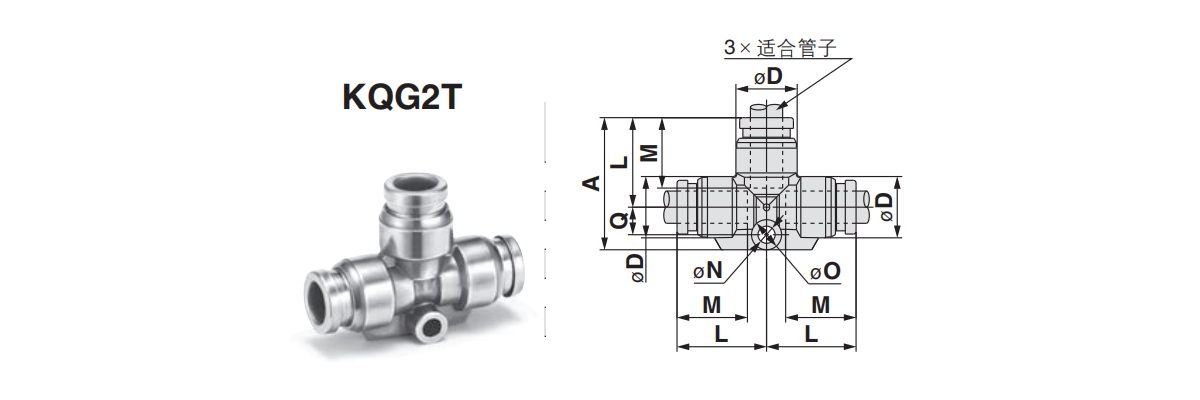

    T şeklinde boru bağlantısı: KQG2T
    Borular için uygun
    Dış çap mm     		Modeliiiiiiiiiiiiiiiii Not 1)
    ØD     		L A Q M açık ooo Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 KQG2T23-00 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQG2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQG2T06-00 11.4 16.6 24.6 5.2 13.6 3.2 5.6 13.4 14.2
    Ø8 KQG2T08-00 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQG2T10-00 16.6 22 34 8 17 4.2 8 40 36.8
    Ø12 KQG2T12-00 18.7 24.6 37.7 9.1 18.6 4.2 8 57.4 46.9
    Ø16 KQG2T16-00 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Not 1) Ø D maksimum çapı gösterir.
    Not 2) Indicates the value when using FEP tubing.
    Ø16 yalnızca naylon boru kullanıldığında değeri gösterir.

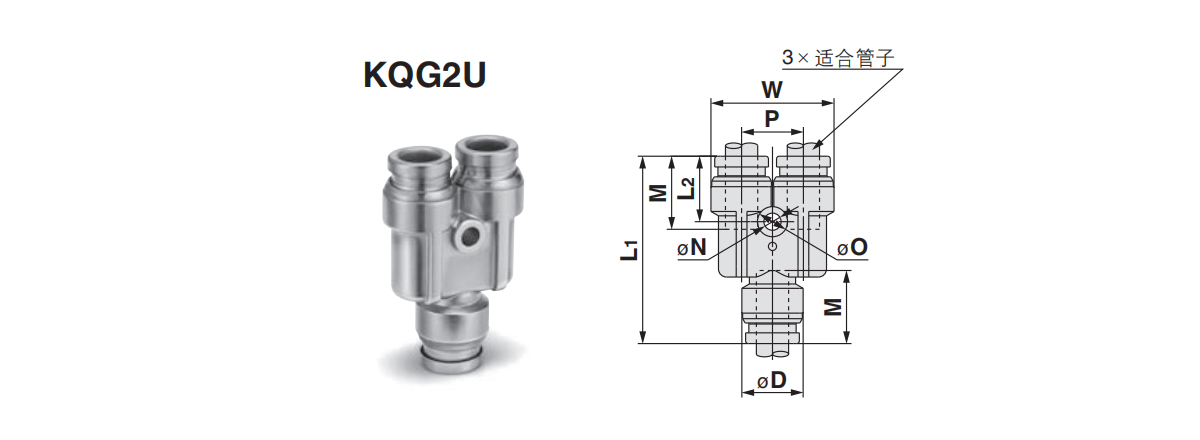

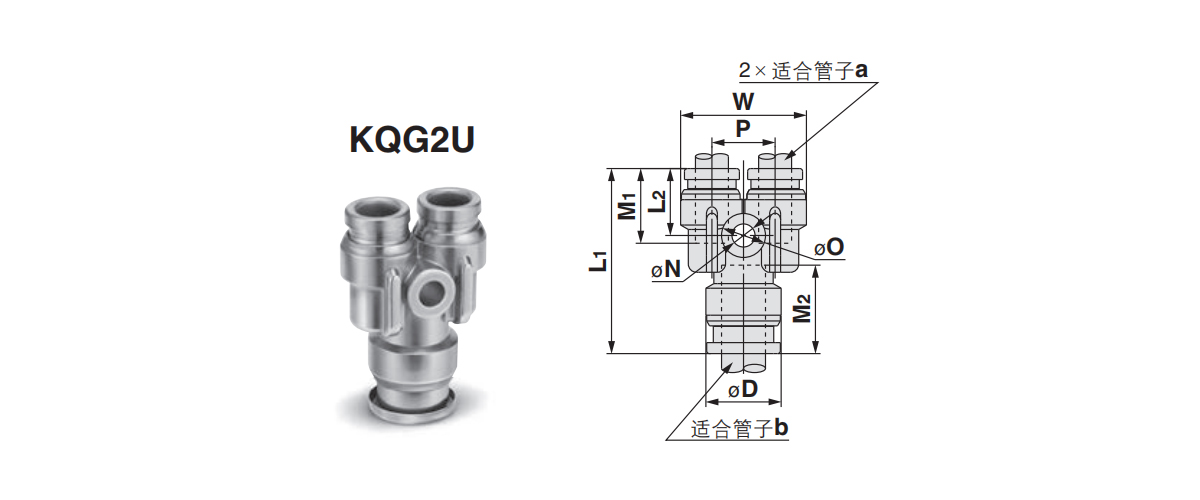

    Y şeklinde boru bağlantısı: KQG2U
    Borular için uygun
    Dış çap mm     		Modeliiiiiiiiiiiiiiiii Not 1)
    ØD     		W L1 L2 P M ØN ØO Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 KQG2U23-00 8.3 16.4 29 11 8.1 12 3.2 5.6 3.4 9.2
    Ø4 KQG2U04-00 9.1 18.2 30.4 11.3 9.1 12.6 3.2 5.6 4.2 11.1
    Ø6 KQG2U06-00 11.4 22.9 34.9 12.2 11.5 13.6 3.2 5.6 13.4 18.8
    Ø8 KQG2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQG2U10-00 16.6 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQG2U12-00 18.7 38.5 48.4 15.8 19.8 18.6 4.2 8 57.4 62.1
    Ø16 KQG2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Not 1) Ø D maksimum çapı gösterir.
    Not 2) Indicates values when using FEP tubing.
    Ø16 yalnızca naylon boru kullanıldığındaki değerleri gösterir.

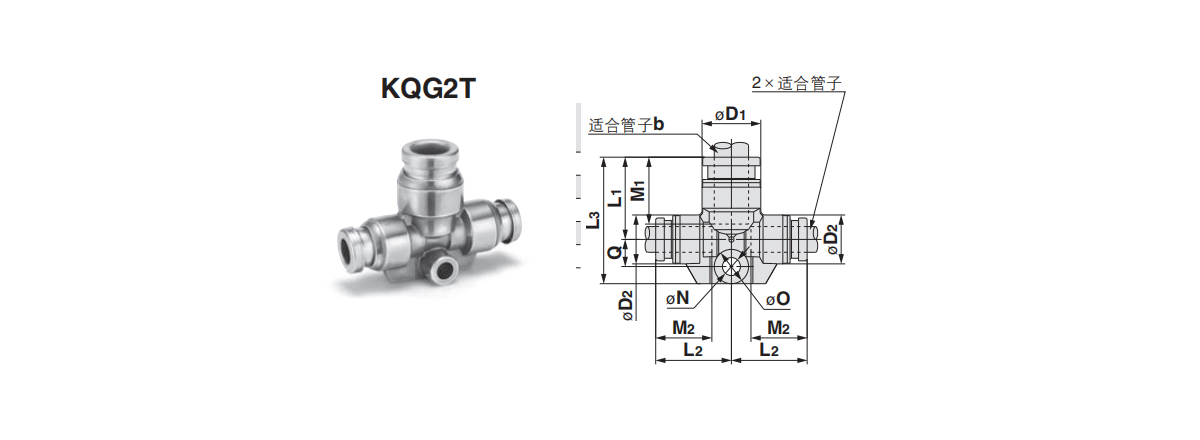

    Farklı çaplı T şeklinde boru bağlantısı: KQG2T
    Tüpler için uygundur
    外 径 m m     		Modeliiiiiiiiiiiiiiiii Not 1)
    ØD1     		Not 1)
    ØD2     		L1 L2 L3 Q M1 M2 ØN ØO Not 2)
    Etkin kesit alanı mm²     		Kalite g
    a b
    Ø3.2 Ø4 KQG2T23-04 9.1 8.3 14.2 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQG2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 12.6 3.2 5.6 7.1 11.5
    Ø6 Ø8 KQG2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQG2T08-10 16.6 13.7 21 21.2 32.1 7.1 17 16.1 4.2 8 36 29.8
    Ø10 Ø12 KQG2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQG2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Not 1) Ø D1 and Ø D2 indicate the maximum diameter.
    Not 2) Indicates the value when using FEP pipes.

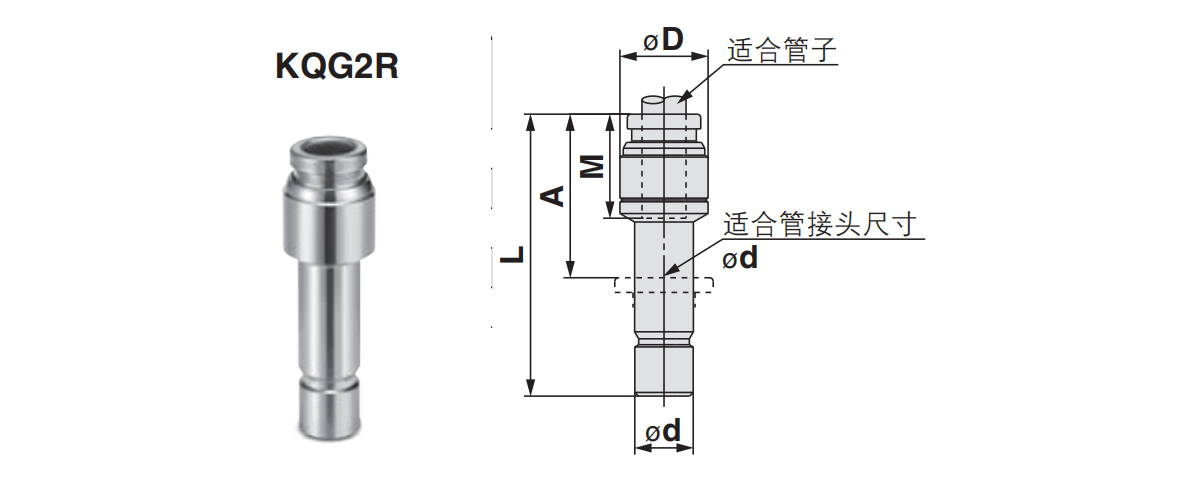

    Boru bağlantı elemanının azaltılması: KQG2R
    Borular için uygun
    Dış çap mm     		Boru bağlantıları için uygundur Modeliiiiiiiiiiiiiiiii ØD Not 1) L A M Not 2)
    Etkin kesit alanı mm²     		Kalite g
    a b
    Ø3.2 Ø4 KQG2R23-04 9 32.9 20.3 12 3.4 4.7
    Ø4 Ø6 KQG2R04-06 9 34.4 20.8 12.6 5,6    6,7
    Ø6 Ø8 KQG2R06-08 12 38.4 22.3 13.6 13.1 12.1
    Ø8 Ø10 KQG2R08 10     14 41.9 24.9 16.1 26,1 18,3
    Ø10 Ø12 KQG2R10-12 17 44.8 26.2 17 41.5 26.5
    Ø12 Ø16 KQG2R12-16 19 42.9 22.1 18.6 58.3 35.4
    Not 1) ØD maksimum çapı gösterir.
    Not 2) Indicates the value when using FEP tubing.

    Düz borunun azaltılması: KQG2H
    Borular için uygun
    Dış çap mm     		Modeliiiiiiiiiiiiiiiii ØD Not1) L M1 M2 Not 2)
    Etkin kesit alanı mm²     		Kalite g
    a b
    Ø3.2 Ø4 KQG2H23-04 9 25.6 12 12.6 3.4 6.5
    Ø4 Ø6 KQG2H04-06 12 27.2 12.6 13.6 5.6 11.6
    Ø6 Ø8 KQG2H06-08 14 30.7 13.6 16.1 13.1 16.3
    Ø8 Ø10 KQG2H08-10 17 34.1 16.1 17 26.1 26
    Ø10 Ø12 KQG2H10-12 19 36.6 17 18.6 41.5 33.3
    Ø12 Ø16 KQG2H12-16 24.6 40.4 18.6 20.8 58.3 54.7
    Not 1) Ø D maksimum çapı gösterir.
    Not 2) Indicates the value when using FEP tubing.

    Farklı çaplı Y şekilli boru bağlantısı: KQG2U
    Borular için uygun
    Dış çap mm     		Modeliiiiiiiiiiiiiiiii Not1)
    ØD     		L1 L2 P W M1 M2 ØN ØO Not 2)
    Etkin kesit alanı mm²     		Kalite g
    a b
    Ø3.2 Ø4 KQG2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQG2U04-06 11.4 29.3 11.2 9.1 18.2 12.6 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQG2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 16.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQG2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 31.6
    Ø10 Ø12 KQG2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQG2U12-16 24.6 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 67.6
    Not 1) Ø D maksimum çapı gösterir.
    Not 2) Indicates the value when using FEP tubing.

    Panel montajlı iç dişli düz konnektör: KQG2E
    Borular için uygun
    Dış çap mm     		Bağlantı ipliği
    RC     		Modeliiiiiiiiiiiiiiiii T
    (M)     		altıgen karşıt taraflar L1 L2 montaj deliği M Not)
    Etkin kesit alanı mm²     		Kalite g
    H1 H2
    Ø3.2 1/4 KQG2E23-02 M10×1 17 12 31 14.8 11 12 3.4 26.1
    Ø4 1/8 KQG2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16
    1/4 KQG2E04-02 17 30.9 14.8 25.6
    Ø6 1/8 KQG2E06-01 M14×1 17 17 24.2 7 15 13.6 13.1 24.4
    1/4 KQG2E06-02 30.9 13.7 30.9
    3/8 KQG2E06-03 19 32.1 14.9 32
    Ø8 1/8 KQG2E08-01 M15×1 17 19 26.3 8.1 16 16.1 26.1 28
    1/4 KQG2E08-02 31.3 13.1 31.2
    3/8 KQG2E08-03 19 32.8 14.6 32.7
    Ø10 1/4 KQG2E10-02 M18×1 19 21 31.6 13 19 17 41.5 42.8
    3/8 KQG2E10-03 33 14.4 37.5
    Ø12 3/8 KQG2E12-03 M20×1 21 24 34 14.4 21 18.6 58.3 50.3
    1/2 KQG2E12-04 24 39.3 19.7 60.7
    Ø16 3/8 KQG2E16-03 M27×1 29 30 35.3 13.3 28 20.8 96 107.8
    1/2 KQG2E16-04 40.6 18.6 113 114.6
    Not: Değerler FEP tüpüne ait değerleri gösterir.
    Ø16 yalnızca naylon borulara yönelik değerleri gösterir.

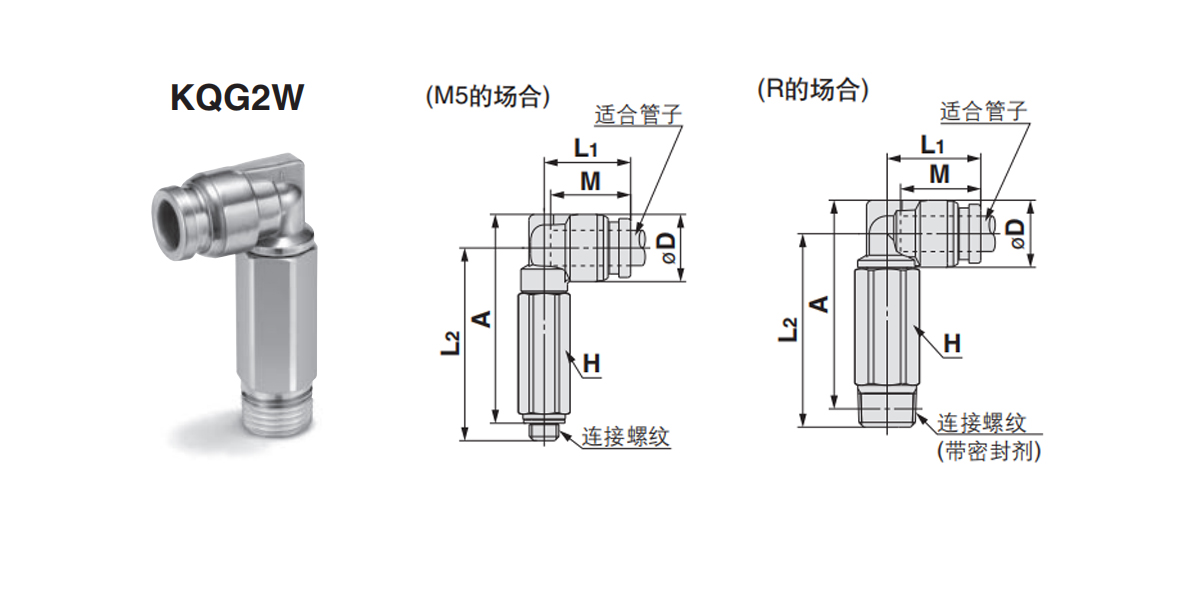

    Uzatılmış dirsek: KQG2W
    Borular için uygun
    Dış çap mm     		Bağlantı ipliği
    R,M     		Modeliiiiiiiiiiiiiiiii H
    (altıgen karşıt taraflar)     		Not1)
    ØD     		L1 L2 A※ M Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 M5 × 0,8 KQG2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13
    1/8 KQG2W23-01S 10 13.6 31.3 32.3 14.7
    1/4 KQG2W23-02S 14 35.1 34.5 33.1
    Ø4 M5 × 0,8 KQG2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 13.6
    1/8 KQG2W04-01S 10 14.4 31.7 33.1 4 15.6
    1/4 KQG2W04-02S 14 35.5 35.3 33.9
    Ø6 M5 × 0,8 KQG2W06-M5 8 11.4 14.7 32.7 35.4 13.6 3 15.5
    1/8 KQG2W06-01S 10 15.9 32.8 10.9 17.2
    1/4 KQG2W06-02S 14 36.6 37.6 35.5
    3/8 KQG2W06-03S 17 38 38.6 57.4
    Ø8 1/8 KQG2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28
    1/4 KQG2W08-02S 14 19.1 40.2 42.3 37.7
    3/8 KQG2W08-03S 17 41.6 43.3 60.9
    Ø10 1/4 KQG2W10-02S 14 16.6 21 46.6 50.2 17 33.5 40.7
    3/8 KQG2W10-03S 17 45.9 49.1 61.9
    1/2 KQG2W10-04S 22 50.1 52 117.3
    Ø12 1/4 KQG2W12-02S 14 18.7 22.6 47.7 52.3 18.6 47.7 44.6
    3/8 KQG2W12-03S 17 23.6 49 53.2 56.3
    1/2 KQG2W12-04S 22 53.2 56.1 112.9
    Ø16 3/8 KQG2W16-03S 19 24.6 26.3 57.6 64.1 20.8 71 86.6
    1/2 KQG2W16-04S 22 27.3 61.4 66.6 100 111.8
    ※R Diş vidalandıktan sonra referans boyutlar.
    Not 1) Ø D maksimum çapı gösterir.
    Not 2) Indicates values when using FEP tubes.
    Ø16 yalnızca naylon tüpler kullanıldığındaki değerleri gösterir.

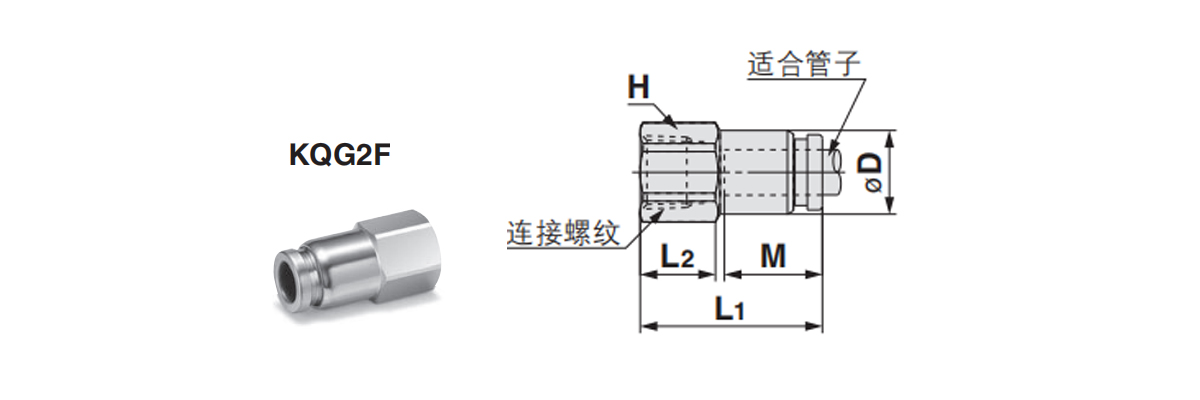

    İç dişli düz konnektör: KQG2F
    Borular için uygun
    Dış çap mm     		Bağlantı ipliği
    RC     		Modeliiiiiiiiiiiiiiiii H
    (altıgen karşıt taraflar)     		ØD Not1) L1 L2 M Not 2)
    Etkin kesit alanı mm²     		Kalite g
    Ø3.2 1/8 KQG2F23-01 12 8 23.3 9.8 12 3.4 8.9
    Ø4 1/8 KQG2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.2
    1/4 KQG2F04-02 17 28.7 13.2 21.6
    Ø6 1/8 KQG2F06-01 12 11.1 24.2 10 13.6 13.1 10.5
    1/4 KQG2F06-02 17 29.2 13.4 23.1
    3/8 KQG2F06-03 19 30.6 14.2 24.5
    Ø8 1/8 KQG2F08-01 14 13.4 26.3 9.6 16.1 26.1 16.3
    1/4 KQG2F08-02 17 31.3 13.7 25.5
    3/8 KQG2F08-03 19 32.7 14.4 27
    Ø10 1/4 KQG2F10-02 17 16.4 31.6 13.9 17 41.5 28.8
    3/8 KQG2F10-03 19 33 14.7 30.4
    Ø12 1/4 KQG2F12-02 19 18.5 32.6 13.3 18.6 58.3 37.5
    3/8 KQG2F12-03 34 14.7 32.3
    1/2 KQG2F12-04 24 39.3 18.4 50.2
    Ø16 3/8 KQG2F16-03 24 24.6 35.3 13.5 20.8 81 59.7
    1/2 KQG2F16-04 40.6 18.8 113 57
    Not 1) Ø D maksimum çapı gösterir.
    Not 2) Indicates values when using FEP tubing.
    Ø16 yalnızca naylon boru kullanıldığındaki değerleri gösterir.

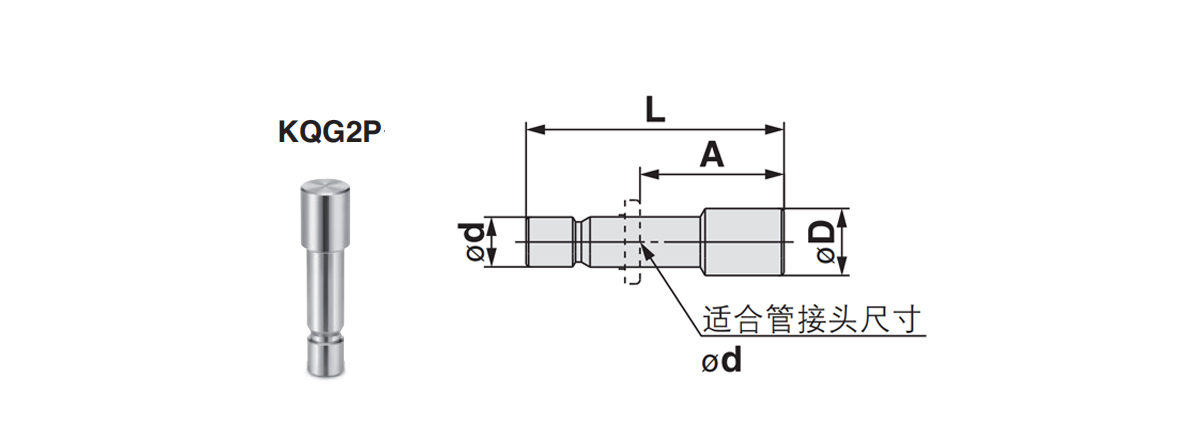

    Fiş: KQG2P
    Boru bağlantıları için uygundur
    Boyutlar     		Modeliiiiiiiiiiiiiiiii ØD L A Kalite g
    Ø3.2 KQG2P-23 5 28.9 16.9 2.7
    Ø4 KQG2P-04 6 29.6 17 4.1
    Ø6 KQG2P-06 8 30.8 17.2 8.5
    Ø8 KQG2P-08 10 33.7 17.6 15.5
    Ø10 KQG2P-10 12 34.6 17.6 24.1
    Ø12 KQG2P-12 14 36.5 17.9 35.8
    Ø16 KQG2P-16 18 38.6 17.8 65.5

İlgili Ürünler

Blog ve Haberler

En Son Haberlerimiz ve
Blog

Daha Fazla

Otantik Güvenilir Kalite Doğal Olarak Öne Çıkar.

Seçim güvenden gelir, işbirliği dürüstlükten gelir.

  • S: Size bir soruşturma gönderdikten sonra ne kadar sürede yanıt alabiliriz?

    Soruşturmayı iş günlerinde aldıktan sonra 24 saat içinde size cevap vereceğiz.

  • S: Doğrudan üretici misiniz yoksa ticaret şirketi misiniz?

    Biz bir üreticiyiz ve kendi uluslararası satış departmanımız var. Yani kendimiz üretip satabiliyoruz.

  • S: Özelleştirilmiş ürünler yapabilir misiniz?

    Evet, müşterilerin sağladığı çizimlere veya örneklere göre ürünler geliştirebilir ve üretebiliriz.

  • S: Şirketiniz ürün kalitesini nasıl garanti ediyor?

    Öncelikle her işlemden sonra denetimi yapacağız. Bitmiş ürünler için, müşterilerin gereksinimlerine ve uluslararası standartlara göre %100 denetim yapacağız.

  • S: Ürünleriniz ağırlıklı olarak nereye ihraç ediliyor?

    Ürünlerimiz ağırlıklı olarak Almanya, Amerika Birleşik Devletleri, Danimarka ve Avrupa ve Kuzey Amerika'daki bir düzineden fazla ülkeye ihraç edilmektedir
