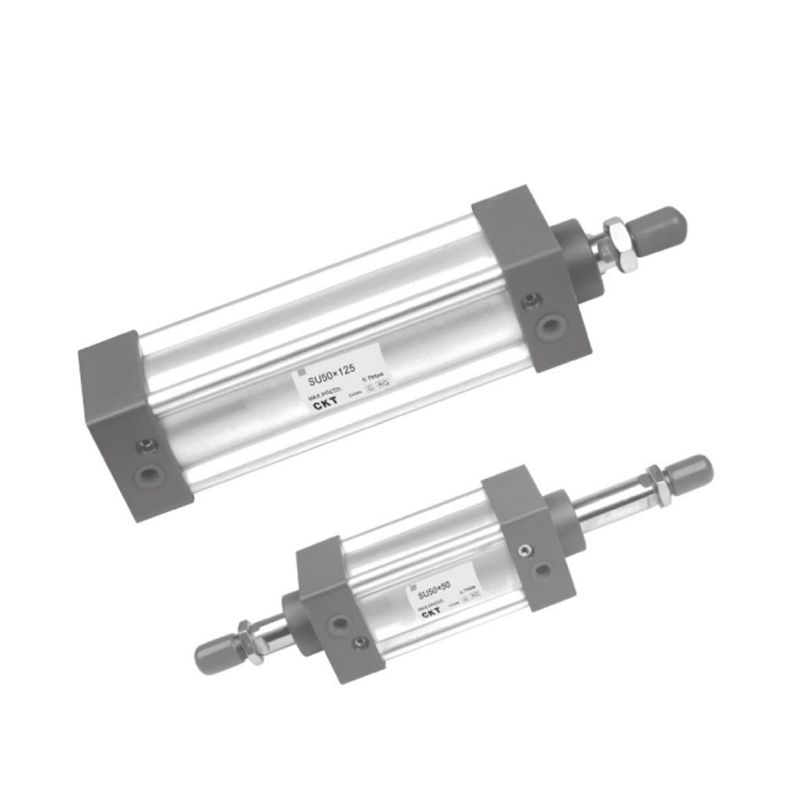

SU Serisi Standart Silindir (Rotsuz Tip)
  • SU Serisi Standart Silindir (Rotsuz Tip)
Standart Silindir

SU Serisi Standart Silindir (Rotsuz Tip)

1. Piston contası, kompakt boyut ve yağ depolama işlevine sahip özel şekilli, çift yönlü bir sızdırmazlık yapısını benimser;
2. Alüminyum boru, rot kolu olmayan M şeklinde bir borudur ve iyi bir korozyon önleme performansına sahiptir;
3. ISO15552 standart silindirlerle karşılaştırıldığında, aynı silindir çapına sahip SU serisi silindirlerin uzunluğu daha küçüktür;
4. Silindir tamponu ayarı stabildir;
5. Silindir montaj aksesuarları SC serisi silindirlerle paylaşılmaktadır;
6. Yüksek sıcaklığa dayanıklı sızdırmazlık malzemelerinin seçimi, silindirin 150°C koşullar altında normal çalışmasını sağlayabilir.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：SI Serisi Standart Silindir (Rotsuz Tip)
SONRAKİ：MBB Serisi Standart Silindir
  • Delik Boyutu (mm) 32 40 50 63 80 100
    Eylem Çift etkili
    Sıvı Hava (40μm filtre elemanı ile filtrelenecek)
    Montaj
    Tür     		C-SU serisi Bacis FA FB CA CB LB TC TCM1
    C-SUD,C-SUJ serisi Bacis FA LB TC TCM1
    Çalışma Basıncı Aralığı 0,1~1,0MPa(14~145Psi)
    Kanıt Basıncı 1.5MPa(215Psi)
    Çalışma Sıcaklığı(°C) -20~80
    Çalışma Hız Aralığı (mm/s) 30~800
    Strok Uzunluğu Toleransı 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Yastık Ayarlanabilir yastık
    Yastık Stroke 21 28 29
    *Bağlantı Noktası Boyutu PT1/8 PT1/4 PT3/8 PT1/2
    *Bağlantı için NPT ve G thread tipleri mevcuttur.

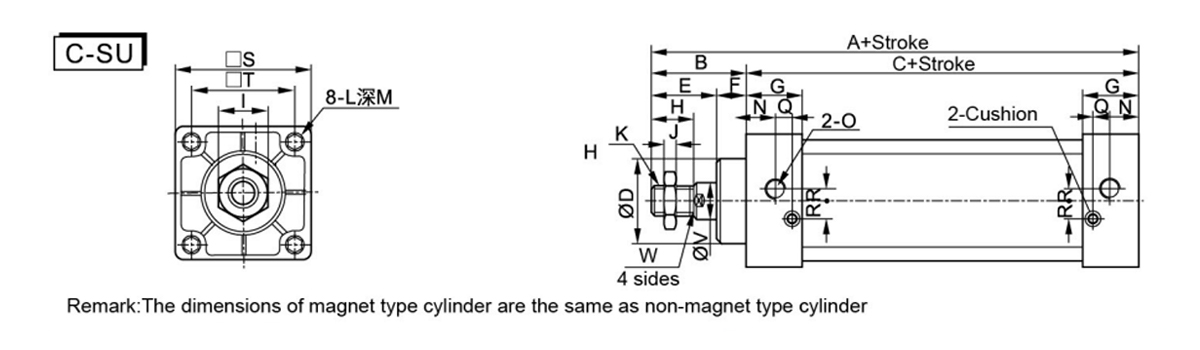

  • Delik Boyutu/Sembol A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

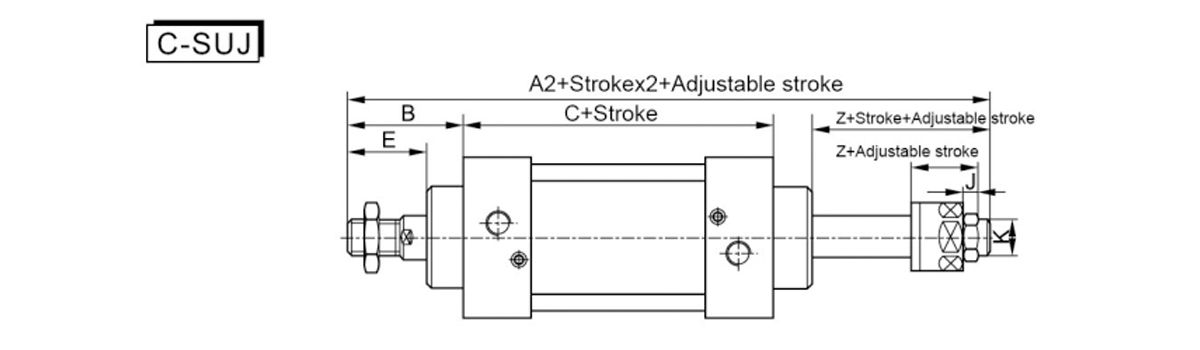

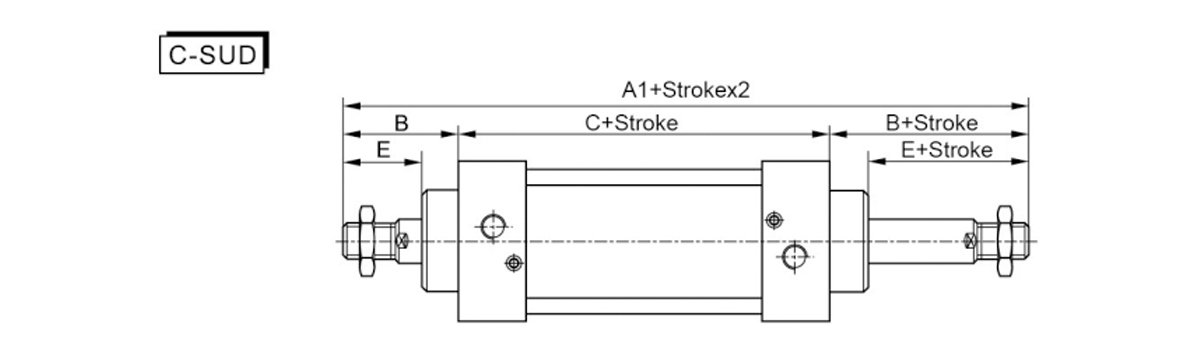

    Delik Boyutu/Sembol A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Açıklama: 1. Mıknatıs tipi silindirin boyutları, mıknatıssız tip silindirle aynıdır; 2. Model için C-SU standart tiple aynı boyut, boyutu göstermez.

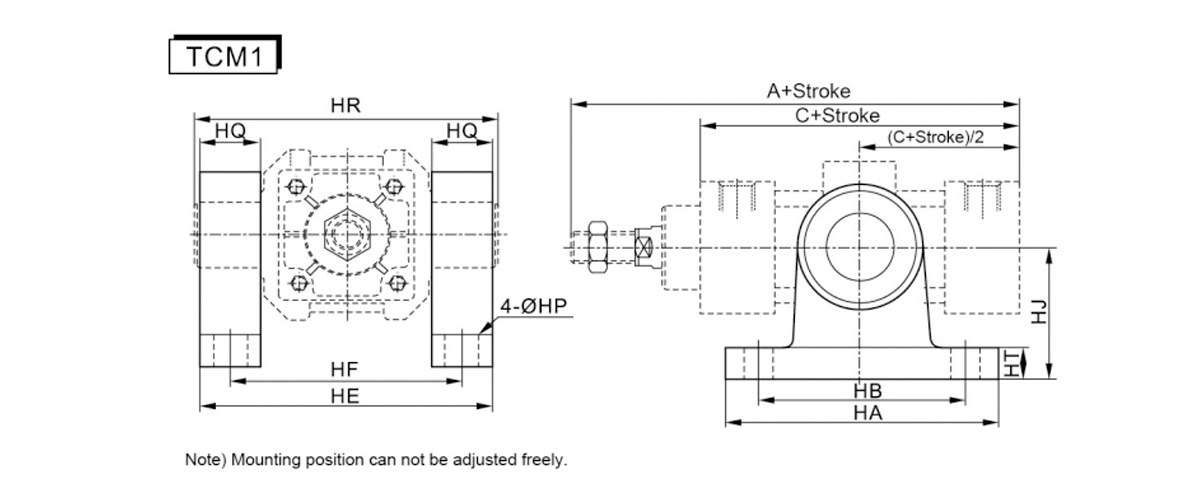

    Delik Boyutu/Sembol A C ha HB O HF HP Genel merkez İK HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

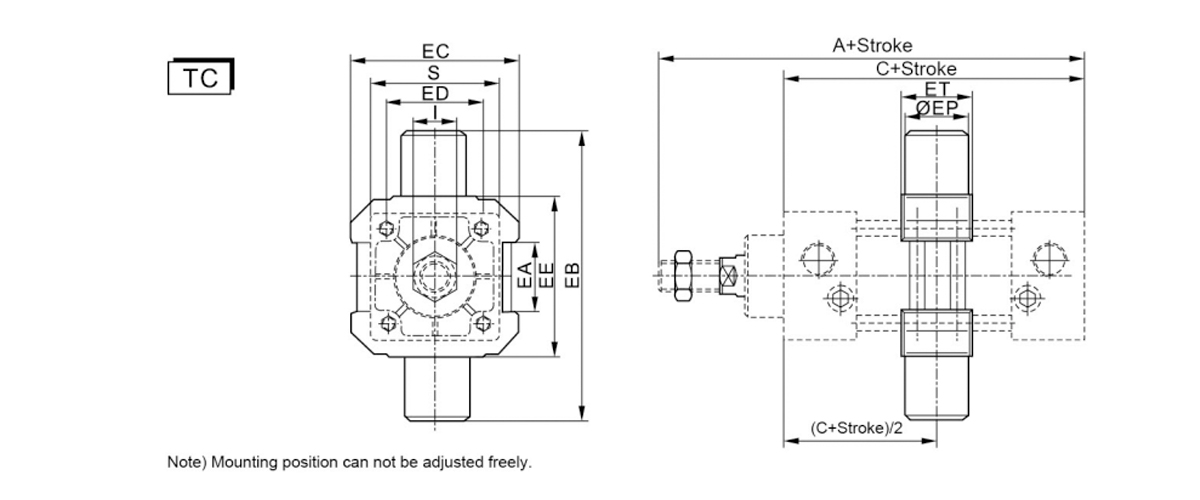

    Delik Boyutu/Sembol A C EA EB EC ED enerji verimliliği EP ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Diğer ataşmanların montaj boyutları C-SC serisi silindirlerle tamamen aynıdır.
