CQ2 Serisi İnce Silindir (Büyük Çaplı) Tedarikçiler

Ana Sayfa / Ürünler / Hava Silindiri / İnce Silindir / CQ2 Serisi İnce Silindir (Büyük Çaplı)

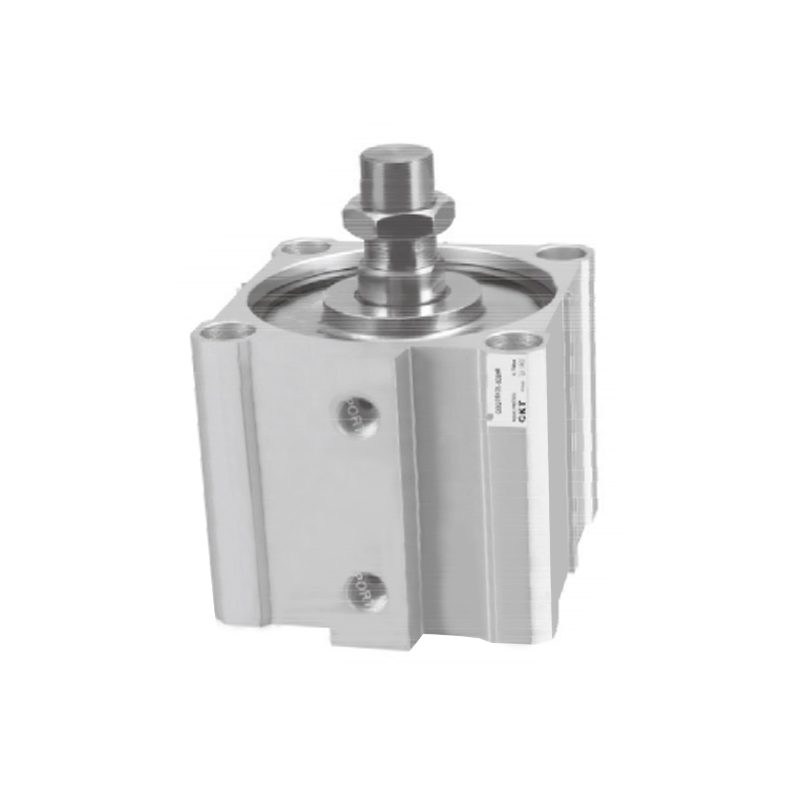

CQ2 Serisi İnce Silindir (Büyük Çaplı)
  • CQ2 Serisi İnce Silindir (Büyük Çaplı)
İnce Silindir

CQ2 Serisi İnce Silindir (Büyük Çaplı)

CQ2 Serisi İnce Silindir (Büyük Çaplı), büyük iç çap boyutuyla bilinir ve endüstriyel otomasyon alanında alanın hassas olduğu durumlarda tahrik bileşenleri için tipik bir çözümdür. Temel tasarım konsepti, gerekli çıkış kuvvetini sağlarken eksenel kurulum boyutunu en aza indirerek ekipman yerleşimi için daha fazla esneklik sağlamaktır.

• Standartlara uygunluk: Tasarımı ve üretimi, geçerli endüstriyel temel spesifikasyonların gerekliliklerine uygundur.

• Yapısal bağlantı: Silindir gövdesi ve uç kapağı, son derece küçük eksenel boyutlara sahip sağlam ve güvenilir bir bağlantı oluşturmak için benzersiz bir halka şeklinde kilitleme yöntemini benimser.

• İç duvar özellikleri: Silindir namlusunun iç duvarı, ona mükemmel aşınma direnci sağlayan ve uzun süreli dayanıklılık sağlayan özel bir yüzey güçlendirme işlemine tabi tutulur.

• Alan avantajı: Önemli ölçüde optimize edilmiş eksenel uzunluk, ekipman kurulum alanı talebini etkili bir şekilde azaltabilen olağanüstü özelliğidir.

• Algılama entegrasyonu: Silindir silindirinin dış çevresi, strok konumu algılama sensörünün hızlı kurulumunu ve konumlandırılmasını kolaylaştırmak için standartlaştırılmış bir oluk yapısıyla tasarlanmıştır.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：CQM Serisi İnce Silindir (Kılavuz Çubuk Tipi)
SONRAKİ：CQ2 Serisi İnce Silindir (Uzun Stroklu)
  • Delik Boyutu (mm) 125 140 160 180 200
    Sıvı Hava
    Eylem Çift etkili
    Kanıt Basıncı 1,5MPa(15,3kgf/cm²)
    Maksimum Çalışma Basıncı 1,0MPa(10,2kgf/cm²)
    Min.Çalışma Basıncı 0,05MPa(0,51kgf/cm²)
    Ortam ve Sıvı Sıcaklığı -10~ 60°C
    Çubuk Ucu Dişi Dişi dişli (Standart), Erkek dişli (Opsiyon)
    Yastık Standart kauçuk tampon
    Piston Hızı 50-500 mm/sn 20-400 mm/sn
    Strok Uzunluğu Toleransı 1.40
    *Yağlama Gerekli değil
    Montaj Çapa ve her iki ucu da vidalanmış
    Tüp Çapı Rc(PT)3/8 Rc(PT)1/2
    *Yağlama kullanmak istiyorsanız lütfen ISOVG32 kullanın.

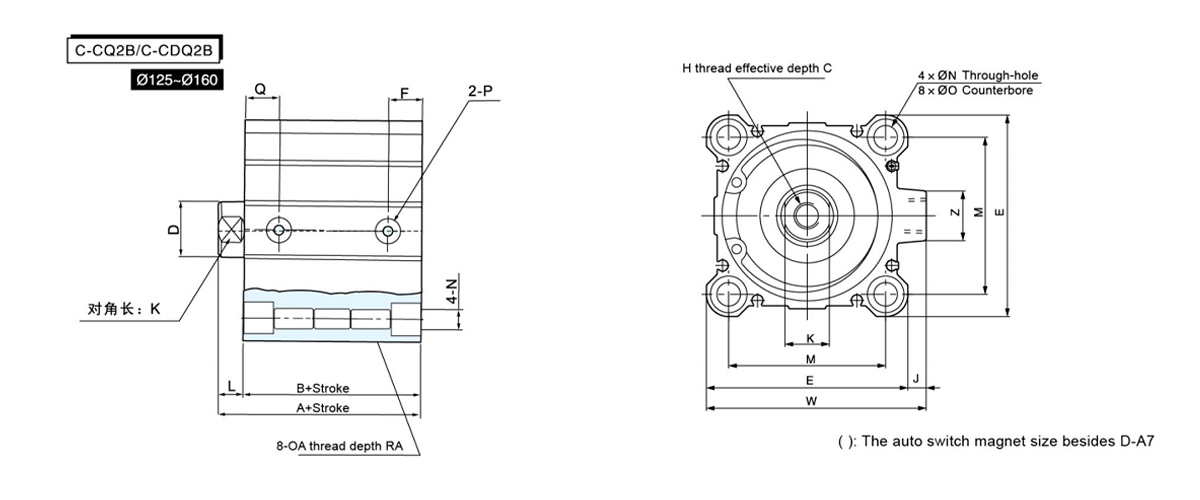

  • delik
    Boyut     		Standart İnme (mm) A B C D E F H I J K L M N OA doğum günü P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 Kk3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 Kk3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Kk3/8 27.5 28 21.2 32

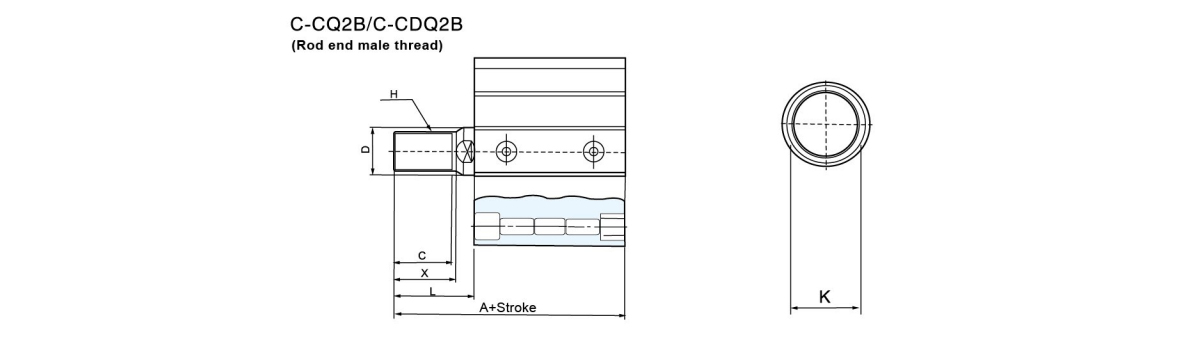

    delik Size
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

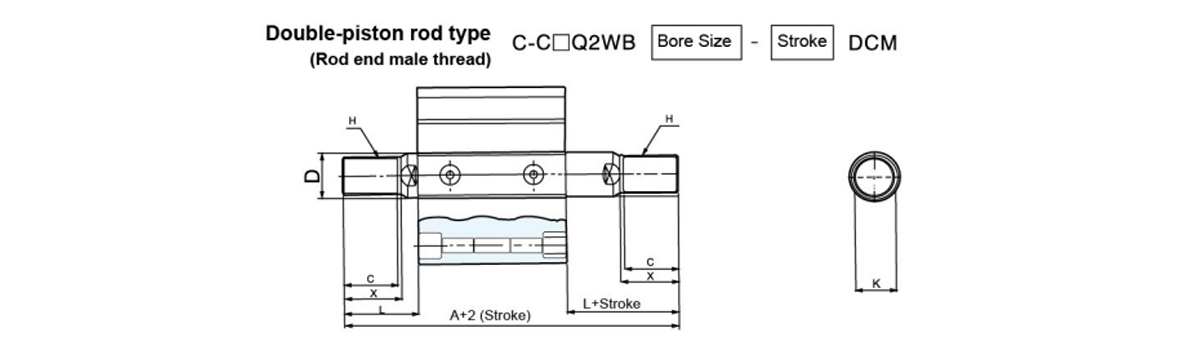

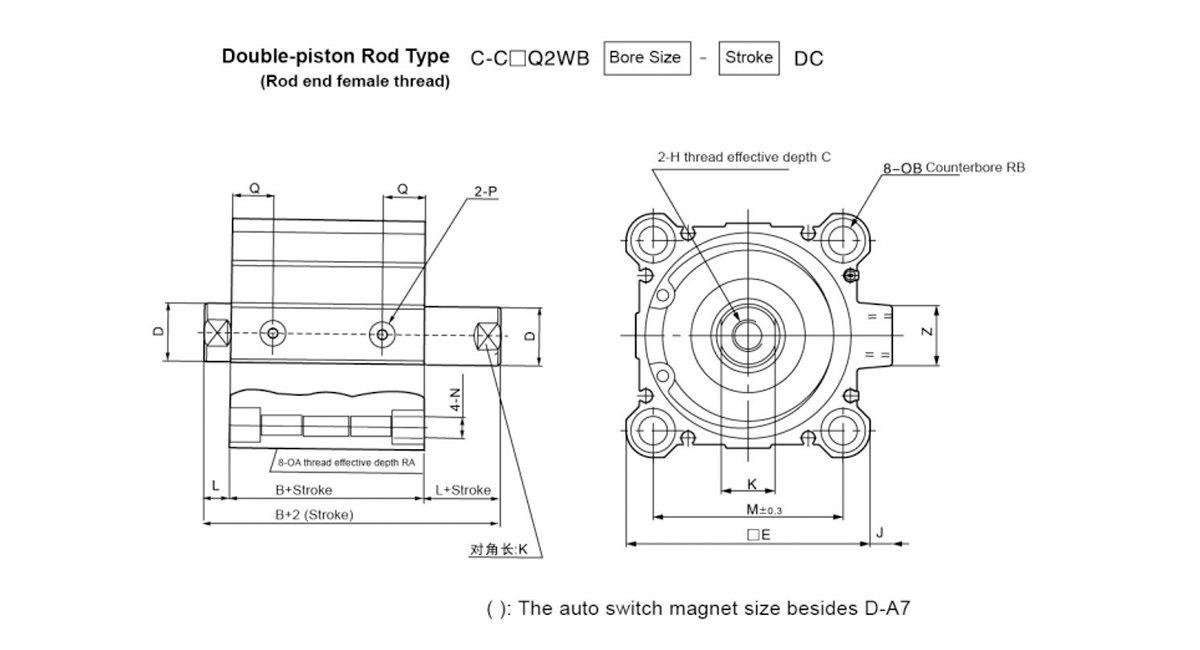

    delik Size Standart İnme A B C D E H I J K L M N OA doğum günü P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22,5) Ø36 142 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22,5) Ø36 158 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

    delik Size A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
