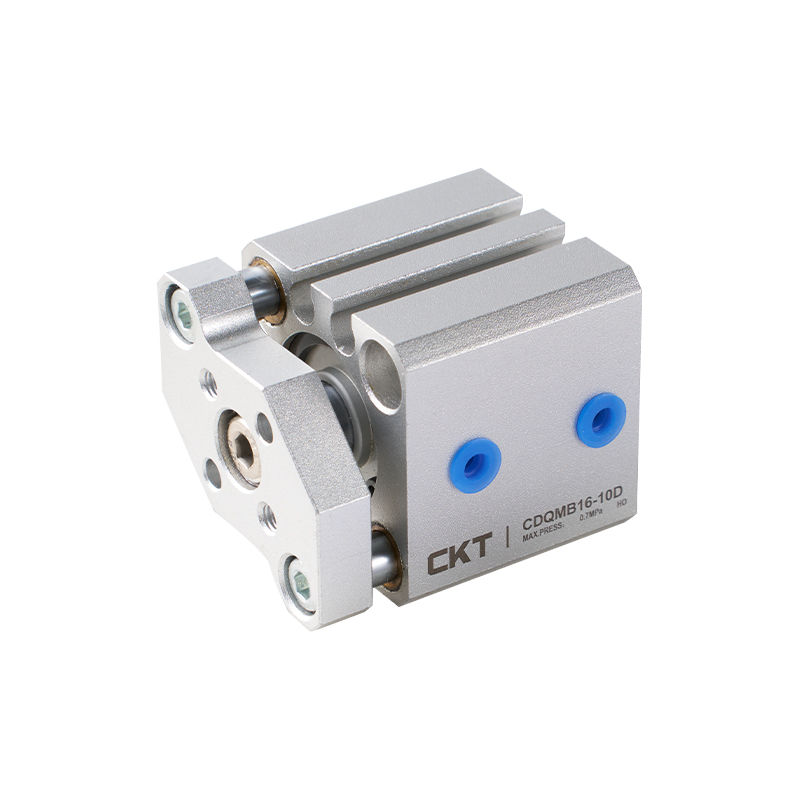

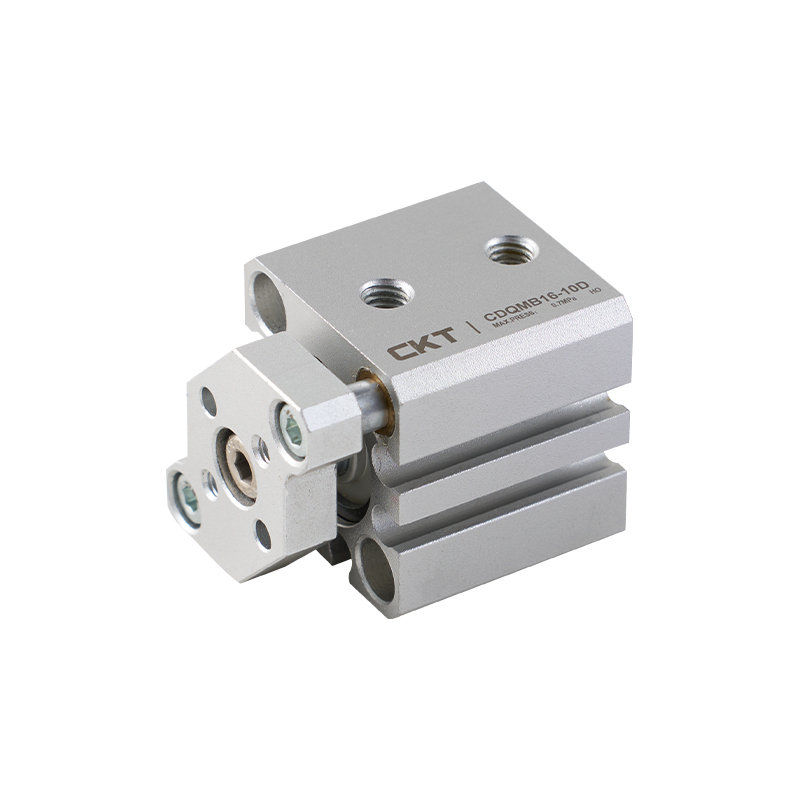

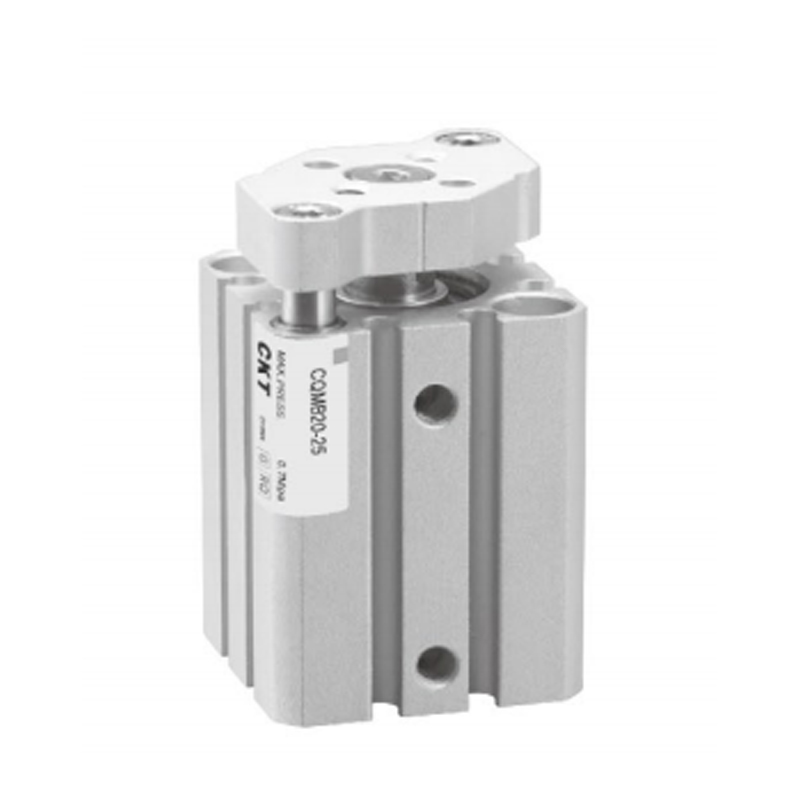

CQM Serisi İnce Silindir (Kılavuz Çubuk Tipi)

CQM Serisi İnce Silindir (Kılavuz Çubuk Tipi), yüksek sertlikteki kılavuz ve kompakt alan koşulları için tasarlanmıştır. Hassas konumlandırma ihtiyaçlarını karşılamak için yük desteği ve burulma önleme işlevlerini çift kılavuz çubuk yapısı aracılığıyla birleştirir.

1. Standartlaştırılmış ve güçlendirilmiş yapı
JIS standart spesifikasyonlarına uygun olarak, yapısal sağlamlık ve operasyonel stabilite sağlamak için çift kılavuz çubuklu entegre tasarımı benimser.

2. Uzaya uyarlanabilirlik
Kompakt gövde, kurulum alanı gereksinimlerini önemli ölçüde azaltır ve alanın kısıtlı olduğu otomasyon senaryoları için uygundur.

3. Kompozit anti-eksantrik yük kapasitesi
Çift kılavuz çubuk sistemi aynı anda dönme ofsetini bastırır, mükemmel bükülme ve burulma önleme performansı sağlar ve asimetrik yük koşullarına uyum sağlar.

4. Yüksek yük uyumluluğu
Kılavuz çubuk mekanizması büyük hareket yüklerini ve yanal kuvvetleri taşıyarak konsol koşullarının silindir gövdesi üzerindeki stres etkisini azaltır.

5. Hassas kılavuz kontrolü
Dönmeme doğruluğu ≤±0,2° olup, yüksek hassasiyetli doğrusal hareket yörüngesi sağlar.

6. Kurulum uyumluluğu
Ana gövde montaj boyutları, aynı spesifikasyonlara sahip standart ince silindir serileriyle birlikte çalışabilir ve ekipmanın hızla değiştirilmesini veya yükseltilmesini destekler.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：CQS Serisi Yeni İnce Silindir
SONRAKİ：CQ2 Serisi İnce Silindir (Büyük Çaplı)
  • Eylem Tek Mil,Çift Etkili
    Maksimum Çalışma Basıncı 1,0 MPa
    Min.Çalışma
    Basınç     		Ø12,Ø16 0,12   MPa
    Ø20~0100 0,1   MPa
    Ortam ve Sıvı Sıcaklığı Otomatik anahtar olmadan:-10~ 70°C, Otomatik anahtarla:-10~ 60°C(Donma yok)
    Yastık Her iki taraf tampon
    Strok Uzunluğu Toleransı 10 mm
    Piston Hızı Ø12~Ø40 50~500     mm/sn
    Ø50~Ø100 50~300     mm/s

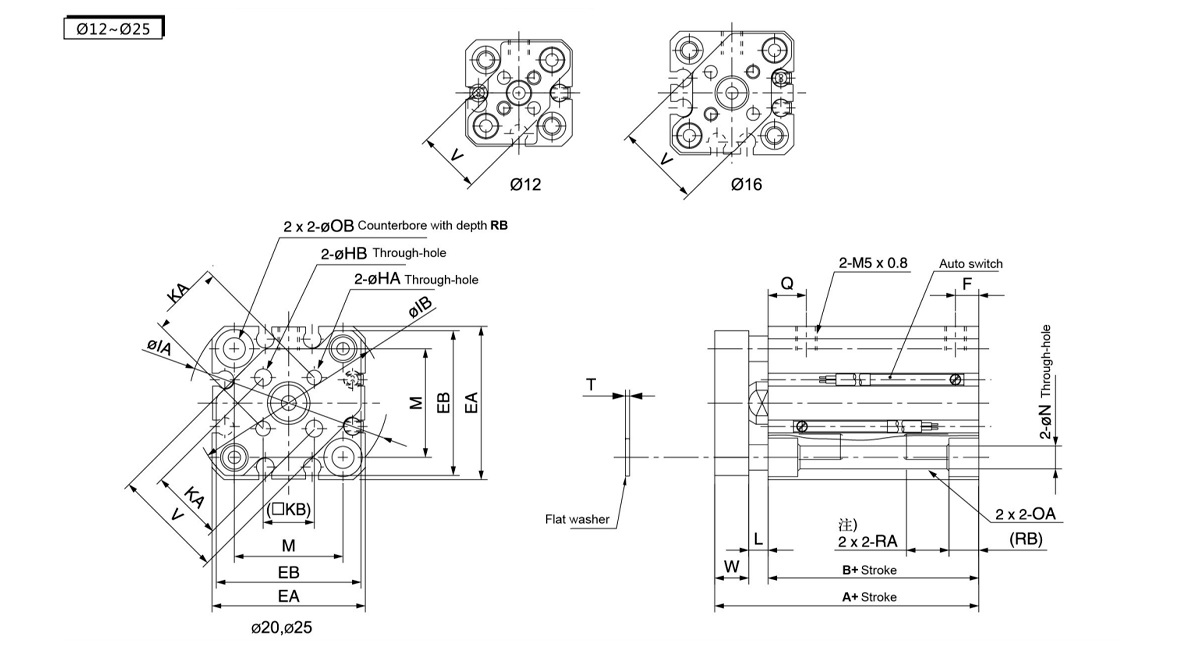

  • delik
    Boyut
    (mm)     		İnme
    Aralık
    (mm)     		Otomatik Geçiş Olmadan Otomatik Geçişli EA EB F ha OA HB IA IB KA bilgi bankası L M N doğum günü Q RA RB T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3 × 0,5 M4 × 0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3 × 0,5 M4 × 0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 M4 × 0,7 M6 × 1,0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 M5 × 0,8 M6 × 1,0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

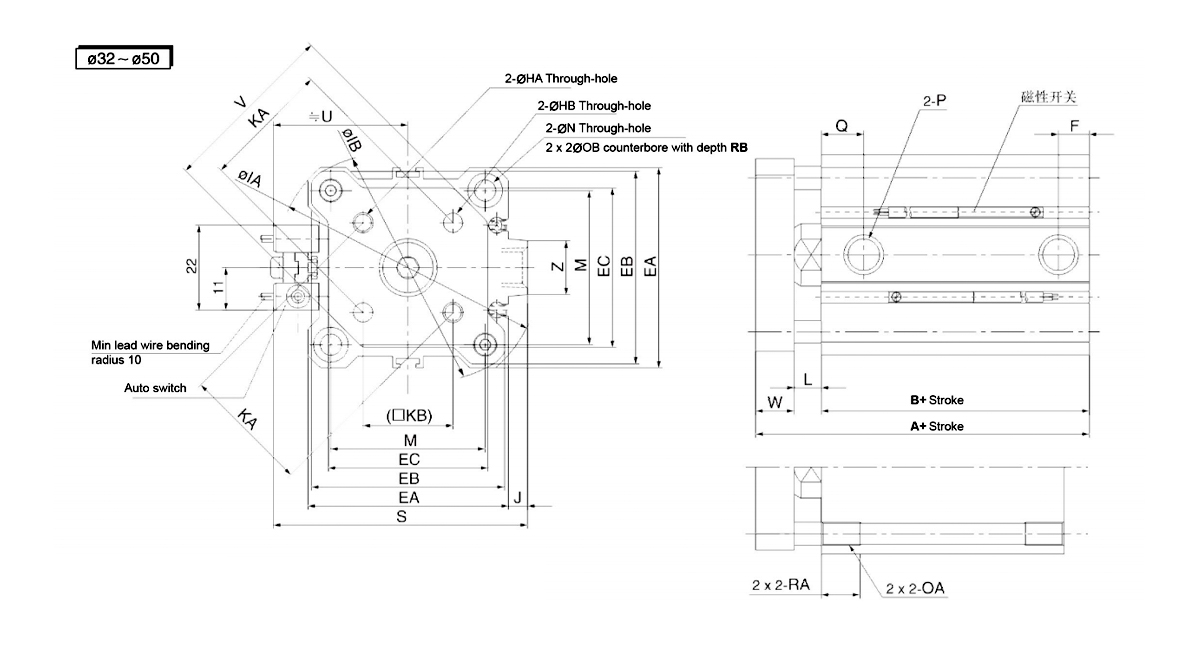

    Her İki Uca da Dokunuldu (C-CQMA)
    delik Size
    (mm)     		ha OA HB IA IB J KA bilgi bankası L M N doğum günü RA RB S U V W Z
    32 M5 × 0,8 M6 × 1,0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5 × 0,8 M6 × 1,0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6 × 1,0 M8×1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6 × 1,0 M10×1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1,25 M12×1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1,5 M12×1,75 10 0,2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26

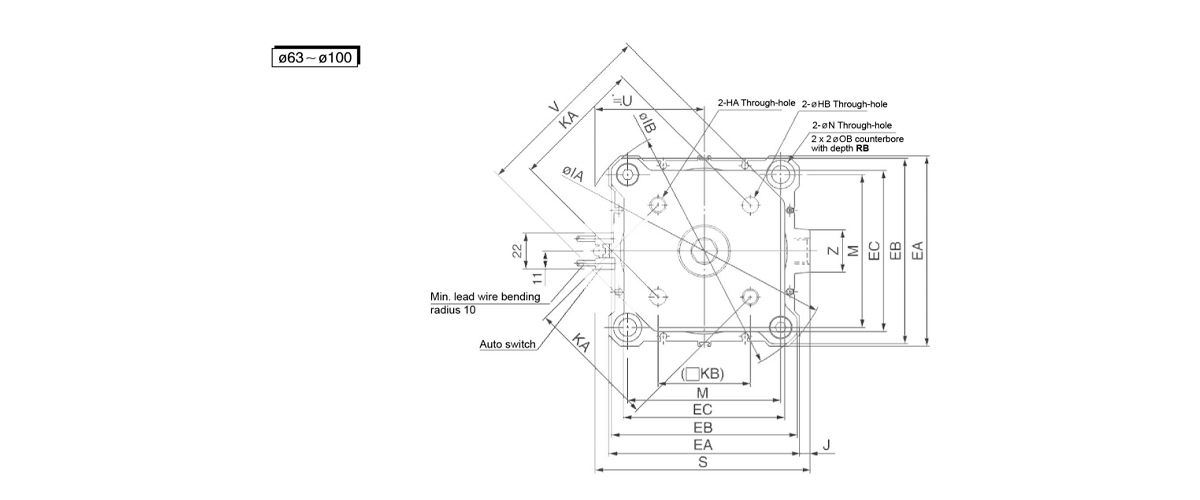

    delik Size
    (mm)
    İnme Range
    (mm)     		Otomatik Geçiş Olmadan Otomatik Geçişli EA EB AK
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5 × 0,8 - - 50 33 7.5 10.5 Kc1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 Kc1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5~50 46.5 29.5 8 11 Kc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Kc1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 Kc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Kc1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 Kc1/4 NPT1/4 G1/4 66 46 10.5 15 Kc1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 Kk3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Kk3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 Kk3/8 NPT3/8 G3/8 89 63 13 23 Kk3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
