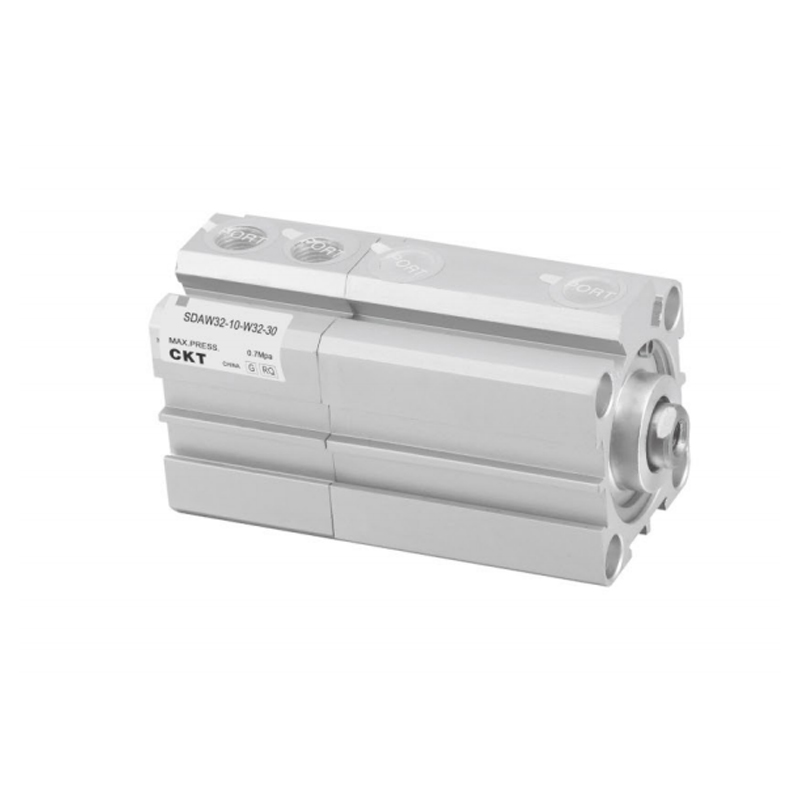

SDAW Serisi İnce Çift Eksenli Çok Pozisyonlu Silindir
  • SDAW Serisi İnce Çift Eksenli Çok Pozisyonlu Silindir
İnce Silindir

SDAW Serisi İnce Çift Eksenli Çok Pozisyonlu Silindir

SDAW Serisi İnce Çift Eksenli Çok Konumlu Silindir, yüksek alan verimliliği ve çok istasyonlu gereksinimler için tasarlanmış ince bir silindirdir. Çift eksenli kılavuz yapısı ve çok konumlu park etme özelliği, ekipman düzeninin kompaktlığını ve hareket yolunun kesinliğini önemli ölçüde optimize eder.

(1) Ultra ince gövde tasarımı
Geleneksel silindirlerin kalınlık sınırını aşan eksenel boyut, büyük ölçüde sıkıştırılmıştır ve sıkı alan kısıtlamaları olan otomasyon modülü entegrasyonuna uygundur.

(2) Çift taraflı sert kılavuz çubuk yapısı
Paralel olarak yapılandırılmış yüksek mukavemetli kılavuz çubuklar, piston çubuğu sapma torkunu etkili bir şekilde bastırır ve karmaşık yükler altında uç efektörün yörünge doğruluğunu sağlar.

(3) Çok konumlu programlanabilir park etme
Harici fren üniteleri veya valf grubu konfigürasyonları aracılığıyla hareket aralığı dahilinde önceden belirlenmiş ikiden fazla konumun doğru şekilde kilitlenmesini ve tekrarlı konumlandırılmasını destekler.

(4) Son derece uyarlanabilir aktüatör
Ana akım otomasyon platformlarının mekanik/elektrik entegrasyon gereksinimlerini karşılamak için isteğe bağlı manyetik anahtar yuvaları ve çeşitlendirilmiş montaj arayüzleri (alt/uç flanş tipi) mevcuttur.

(5) Hafif dinamik tepki
Silindirin iç akış yolu ve piston düzeneği, yoğun çalışma koşullarının gereksinimlerini karşılamak üzere çıkış itiş gücünü korurken ileri geri hareketin sıklığını artırmak üzere optimize edilmiştir.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：Önceki makale yok
SONRAKİ：SDAT Serisi İnce Çok Pozisyonlu Silindir

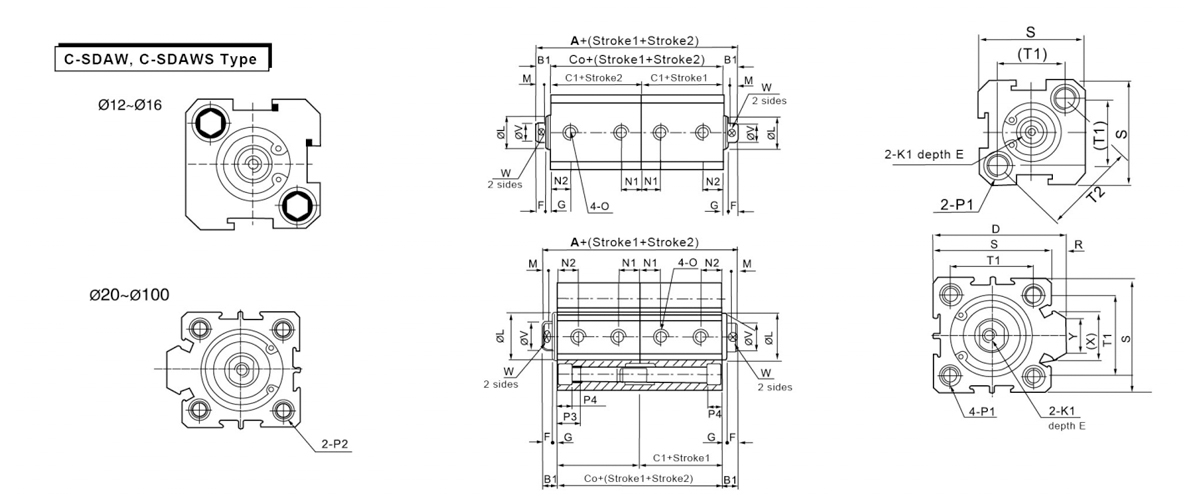

  • formu Otomatik Geçiş Olmadan Otomatik Geçişli B1 D E F G K1 L M N1 N2
    SormBoyutu A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3 × 0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5 × 0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1,5 55 4 16 20.5 16 20.5

    Delik Boyutu
    ISsembol     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 φ6,5 diş M5×0,8 açık delik:φ4,2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5 × 0,8 Φ6,5 iplik M5×0,8 açık delik:4,2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5 × 0,8 Her iki taraf:φ6,5 diş M5×0,8 açık delik:φ4,2 Her iki taraf:φ6,5 açık delik:φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Her iki taraf:φ8,2 diş M6×1,0 açık delik:φ4,6 Her iki taraf:φ8,2 açık delik:φ6,2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Her iki taraf:φ8,2 diş M6×1,0 açık delik:φ4,6 Her iki taraf:φ8,2 açık delik:φ6,2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Her iki taraf:φ10 diş M8×1,25 açık delik:φ6,5 Her iki taraf:10 açık delik:φ8,2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Her iki taraf: Φ11 diş M8×1,25 açık delik:φ6,5 Her iki taraf:φ11 açık delik:φ8,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Her iki taraf: Φ11 diş M8×1,25 açık delik:φ6,5 Her iki taraf: Φ11 açık delik: φ8,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Her iki taraf:φ14 diş M12×1,75 açık delik:φ9,2 Her iki taraf:φ14 açık delik:φ12,3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Her iki taraf:φ17,5 diş M14×2açık delik:φ11,3 Her iki taraf:φ17,5 açık delik:14,2 30 13 10 114 90 - 32 27 35 26
