SDAT Serisi İnce Çok Pozisyonlu Silindir Tedarikçiler

Ana Sayfa / Ürünler / Hava Silindiri / İnce Silindir / SDAT Serisi İnce Çok Pozisyonlu Silindir

SDAT Serisi İnce Çok Pozisyonlu Silindir SDAT Serisi İnce Çok Pozisyonlu Silindir
  • SDAT Serisi İnce Çok Pozisyonlu Silindir
  • SDAT Serisi İnce Çok Pozisyonlu Silindir
İnce Silindir

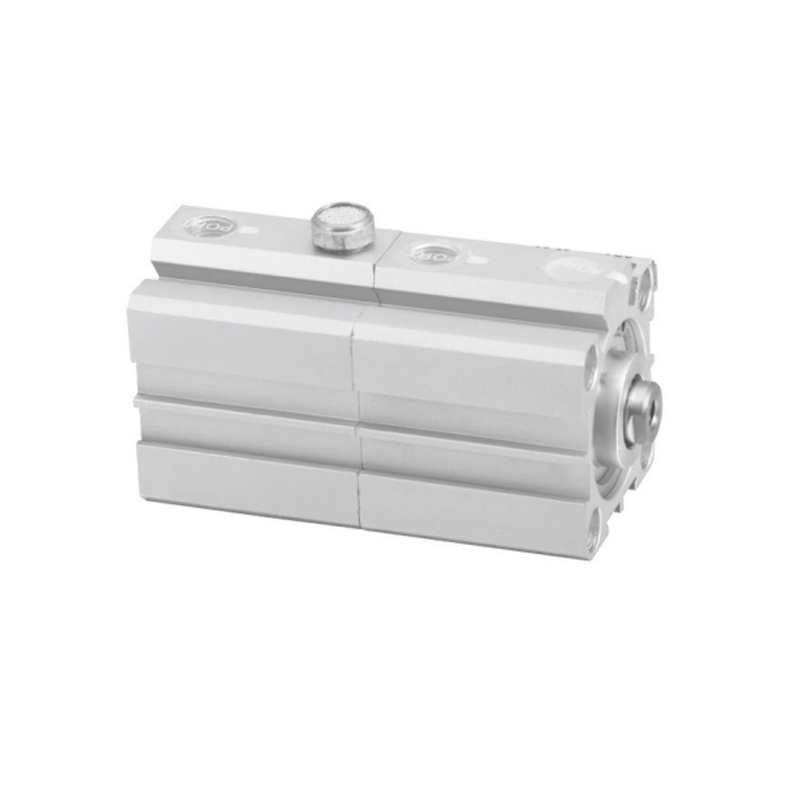

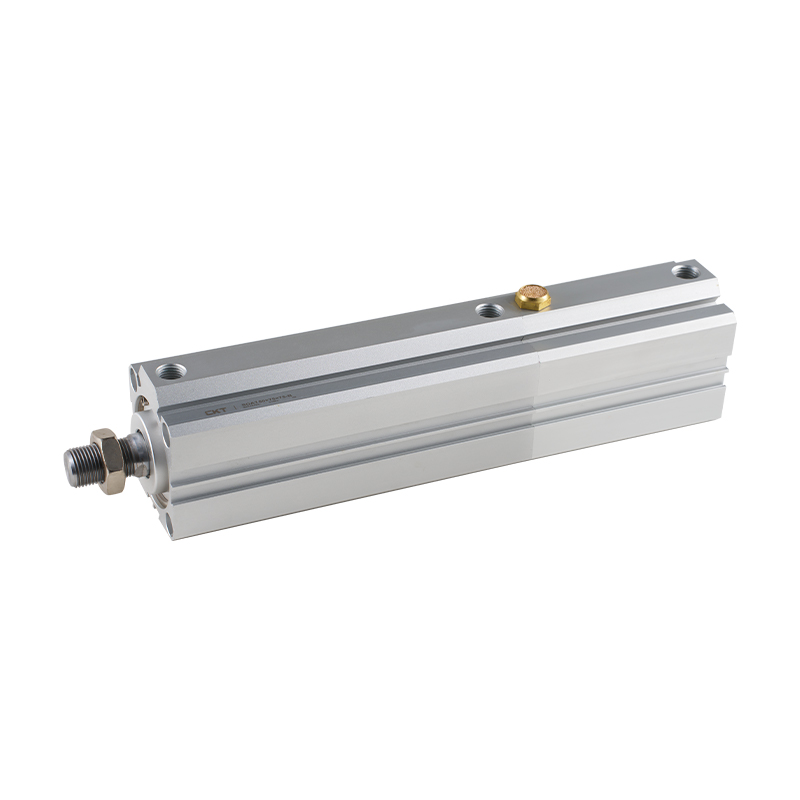

SDAT Serisi İnce Çok Pozisyonlu Silindir

SDAT Serisi İnce Çok Konumlu Silindir, tasarım konsepti yerden tasarruf ve çok noktalı konumlandırma yeteneklerine odaklanan bir tür endüstriyel silindiri temsil eder. Temel özelliği, yapı oldukça sıkıştırılmış olmasına rağmen, geleneksel tek silindirli tek strok sınırlamasını aşarak yürütme ucuna, kompakt düzen ve adım adım çalışma ile otomasyon senaryoları için özellikle uygun olan birden fazla ön ayarlı istasyon arasında doğru bir şekilde durma yeteneği vermesidir.

• Son derece ince: Standart silindirlerin ağır profilinden önemli ölçüde farklı olan bu seri, silindir gövdesinin eksenel boyutunda derin bir optimizasyon elde ederek, montaj alanı gereksinimlerini büyük ölçüde azaltan alışılmadık derecede düz bir genel yapısal özellik sergiliyor.

• Çok istasyonlu entegrasyon: Temel tasarım özü, tek olmayan duruş konumlandırmasının işlevsel mimarisinin entegrasyonunda yatmaktadır. Tahrik çıkış mili, proses segmentasyonu veya duruş değişikliğinin otomasyon gereksinimlerini karşılamak için önceden ayarlanmış çeşitli ayrı konumlarda doğru ve istikrarlı park etme sağlayabilir.

• Kompakt alana uyarlanabilirlik: Düşük profilli yapı, robotik bir kolun içine, dar bir boşluğa veya yoğun bir şekilde düzenlenmiş ekipman dizisine kolayca gömülmesine olanak tanır ve geleneksel silindirlerin hacim sınırlamasından kaynaklanan yerleşim sorununu etkili bir şekilde çözer.

•Yüksek sertlikte yapısal özellikler: İnce şekline rağmen, silindiri ve iç bileşenleri genellikle burulma önleyici tasarımı güçlendirecek şekilde tasarlanmıştır; olası yanal yüklere veya tork girişimine dayanmayı hedefleyerek konumlandırma doğruluğu ve uzun vadeli operasyonel güvenilirlik sağlar.

•Dinamik yanıt özellikleri: Optimize edilmiş akış kanalı ve sızdırmazlık sistemi, modern otomasyonun ritim açısından genel gereksinimlerini karşılayan, sınırlı bir alanda nispeten hızlı başlatma, durdurma ve konum değiştirme tepkisi elde etmeye çalışmaktadır.

•Modüler adaptasyon eğilimi: Standartlaştırılmış bir endüstriyel bileşen olarak, kurulum arayüzü ve boyutsal parametreler genel spesifikasyonlara uygundur, çevresel sistemlerle iyi uyumluluk gösterir ve çeşitli pnömatik devrelere ve kontrol çerçevelerine entegrasyonu kolaydır.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：SDAW Serisi İnce Çift Eksenli Çok Pozisyonlu Silindir
SONRAKİ：SDAJ Serisi İnce Ayarlanabilir Strok Silindiri

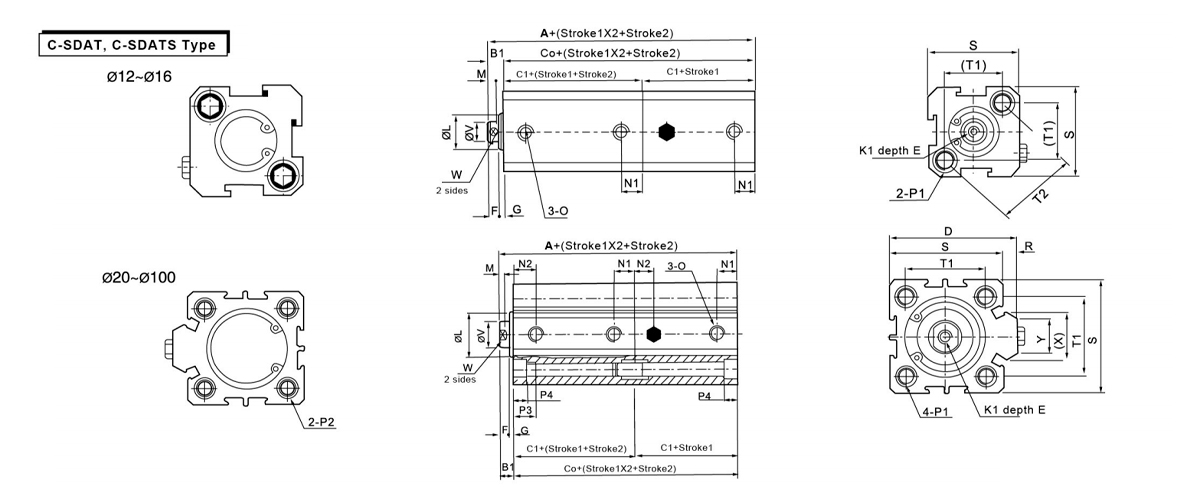

  • formu Otomatik Geçiş Olmadan Otomatik Geçiş ile B1 D E F G K1 L M N1 N1 N2
    Delik Boyutu/Sembol A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 39 34 17 59 54 27 5 - 6 4 1 M3 × 0,5 10.2 3 6.3 7.5 5
    16 42.5 37 18.5 62.5 57 28.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 7.3 8 5.5
    20 44.5 39 19.5 64.5 59 29.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 7.5 9 5.5
    25 48 42 21 68 62 31 6 42 10 4 2 M5 × 0,8 17 3 8 9.2 5.5
    32 56 49 24.5 76 69 34.5 7 50 12 4 3 M6×1 22 3 9 9 6.5 9
    40 59 52 26 79 72 36 7 58.5 12 4 3 M8×1,25 28 3 10 9.5 7.5
    50 65 56 28 85 76 38 9 71.5 15 5 4 M10×1,5 38 3 10.5 8 10.5 8 10.5
    63 73 64 32 93 84 42 9 84.5 15 5 4 M10×1,5 40 3 11.8 9.5 11 9.5 12
    80 93 82 41 113 102 51 11 104 18 6 5 M¹4×1,5 45 4 14.5 11.5 14.5 11.5 14.5
    100 114 102 51 134 122 61 12 124 20 7 5 M18×1,5 55 4 20.5 16 20.5 16 20.5
    Delik Boyutu/Sembol O P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 中6,5 diş M5×0,8 açık delik:Φ4,2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5 × 0,8 中6,5 diş M5×0,8 açık delik:φ4,2 - 12 4.5 - 29 19.8 28 6 5 - -
    20 M5 × 0,8 Her iki taraf:φ6,5 diş M5×0,8 açık delik:φ4,2 Her iki taraf:φ6,5 açık delik:φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Her iki taraf:φ8,2 diş M6×1,0 açık delik:φ4,6 Her iki taraf:φ8,2 açık delik:φ6,2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Her iki taraf:φ8,2 diş M6×1,0 açık delik:φ4,6 Her iki taraf:φ8,2 açık delik:6,2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Her iki taraf:φ10 diş M8×1,25 açık delik:φ6,5 Her iki taraf:φ10 açık delik:φ8,2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Her iki taraf:φ11 diş M8×1,25 açık delik:φ6,5 Her iki taraf:φ11 açık delik:φ8,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Her iki taraf:φ11 diş M8×1,25 açık delik:φ6,5 Her iki taraf:φ11 açık delik:φ8,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Her iki taraf:φ14 diş M12×1,75 açık delik:φ9,2 Her iki taraf:φ14 açık delik:φ12,3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Her iki taraf:φ17,5 diş M14x2açık delik:φ11,3 Her iki taraf:17,5 açık delik:φ14,2 30 13 10 114 90 - 32 27 35 26
