ZP Serisi Kilit Halkalı Vakum Vantuzu (Ø9~Ø50) Tedarikçiler

Ana Sayfa / Ürünler / Vakum Bileşenleri / Vakum Vantuzu / ZP Serisi Kilitleme Halkalı, Adaptörlü ve Tampon Braketli Vakum Vantuzu / ZP Serisi Kilit Halkalı Vakum Vantuzu (Ø9~Ø50)

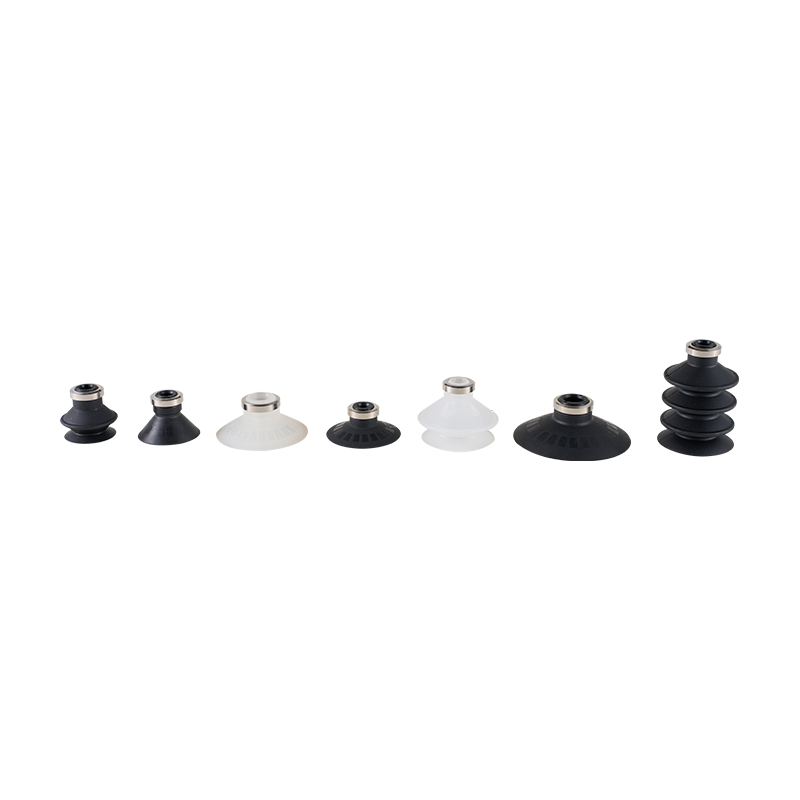

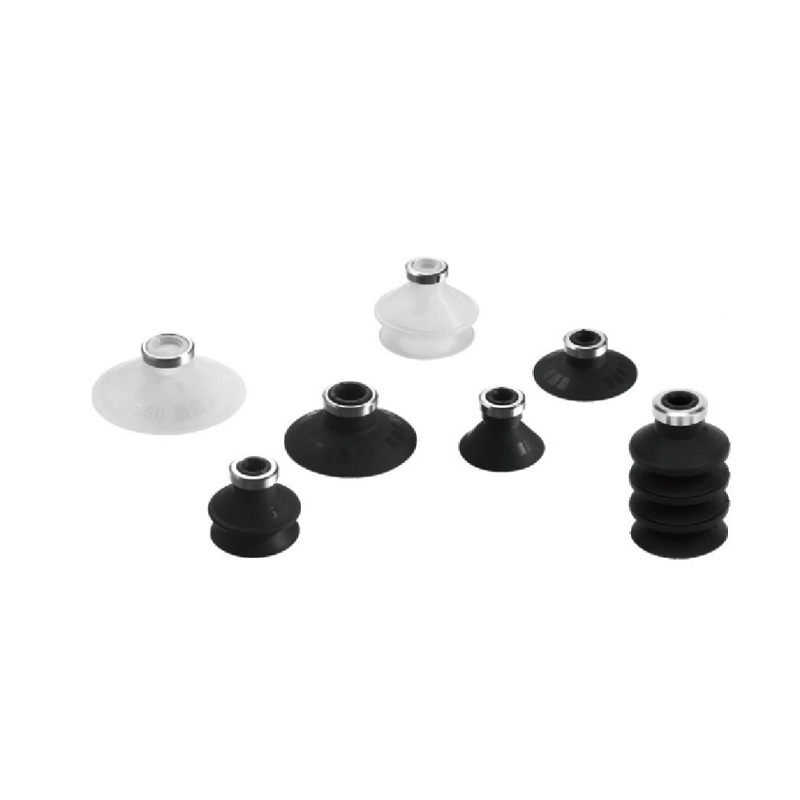

ZP Serisi Kilit Halkalı Vakum Vantuzu (Ø9~Ø50) ZP Serisi Kilit Halkalı Vakum Vantuzu (Ø9~Ø50)
  • ZP Serisi Kilit Halkalı Vakum Vantuzu (Ø9~Ø50)
  • ZP Serisi Kilit Halkalı Vakum Vantuzu (Ø9~Ø50)
ZP Serisi Kilitleme Halkalı, Adaptörlü ve Tampon Braketli Vakum Vantuzu

ZP Serisi Kilit Halkalı Vakum Vantuzu (Ø9~Ø50)

ZP Serisi Kilit Halkalı Vakum Vantuzu (Ø9~Ø50), vakumlu kavramanın stabilitesini artırmak için tasarlanmış temel bir bileşendir. Benzersiz halka şeklindeki kilitleme halkası yapısı, adsorpsiyon işlemi sırasında iş parçasının serbestliğini etkili bir şekilde sınırlayabilir ve çeşitli otomatik taşıma ve hassas konumlandırma senaryoları için güvenilir adsorpsiyon koruması sağlayabilir.

Temel özellikler:

Kilitleme adsorpsiyon mekanizması: Benzersiz halka şeklindeki kilitleme halkası tasarımı, çalışma durumunda fiziksel bir kısıtlama oluşturur, iş parçasının kuvvete maruz kaldığında sapma veya dönme eğilimini önemli ölçüde bastırır ve kavrama işleminin yön stabilitesini artırır.

Gelişmiş adsorpsiyon güvenilirliği: Kilit halkası yapısı, çift koruma mekanizması oluşturmak için vakum negatif basıncıyla işbirliği yaparak dış etkenlere (hızlanma, titreşim ve hafif çarpışmalar gibi) etkili bir şekilde direnç gösterir ve potansiyel kazara ayrılma riskini azaltır.

Esnek temas ve sızdırmazlık: Vantuz gövdesi genellikle iş parçasının yüzeyine uyumlu uyum sağlamak, etkili bir vakum yalıtımı oluşturmak ve hafif yüzey dalgalanmalarına uyum sağlamak için özel elastik malzemelerden yapılır.

İnce/küçük nesneler için optimize edilmiştir: Bu boyut aralığı (Ø9~Ø50) serisi özellikle ince plaka malzemeleri, küçük hassas parçaları veya pürüzsüz yüzeyli hafif iş parçalarını kavramak için uygundur. Kilitleme halkası yapısı, kolaylıkla yeri değiştirilebilen veya hava akışından etkilenen bu tür iş parçaları için özellikle kritik öneme sahiptir.

Mühendislik uygulamalarının evrenselliği: Yaygın olarak elektronik bileşen montajında, küçük enjeksiyon kalıplama parçalarının sınıflandırılmasında, ince sac malzemenin (metal/metal olmayan) taşınmasında, paketleme otomasyonunda ve diğer proses bağlantılarında kullanılan, yönlü sabitleme veya dönme önleyici işlem gerektiren senaryolarda yaygın olarak kullanılır.

Özellikler ortak ihtiyaçları kapsar: Sağlanan çap aralığı, mühendislik seçimi ve eşleştirme için uygun olan, otomasyon alanında yaygın olarak kullanılan küçük ve orta büyüklükteki iş parçası kavrama boyutu standartlarını kapsar.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：ZP Serisi Segmanlı, Adaptörlü ve Tampon Braketli Vakum Vantuzu (Ø9~Ø50)
SONRAKİ：Sonraki makale yok

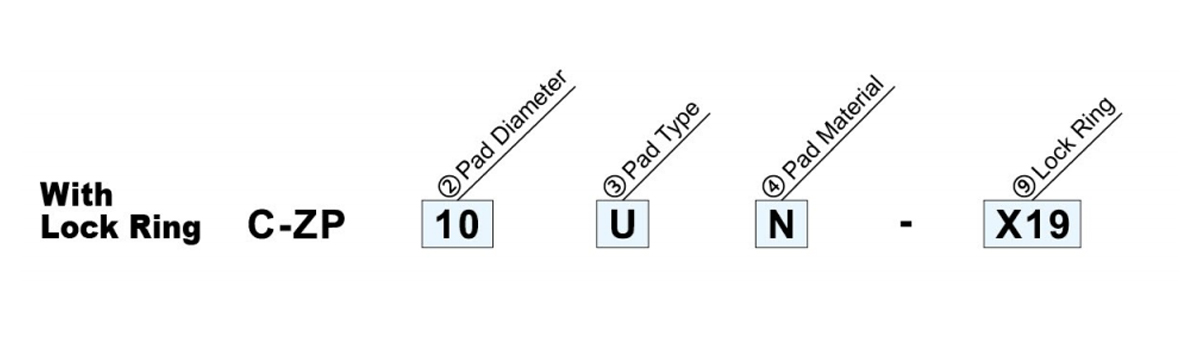

  • ②Pad çapı. (mm)/③Pad Türü☆ E* F* G* ④Malzeme     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S Silikon kauçuk
    U Düz Tip - ● ● - ● ● ● - ● ● ● *Materyal için 4. sayfaya bakın.
    C Düz Tip With Ribs - ● ● - ● ● ● - ● ● ●
    D Derin - ● - - ● - ● - - ● - ⑨Malzeme
    B 2 kademeli körük - ● ● - ● ● ● - ● ● ● Sıfır Kilit halkalı
    J 34 aşamalı körük ● - - ● ● - ● ● - - - X19 Kilit halkası olmadan
    ●Aynı başlangıç harfleri kilit halkası ile adaptörün birbirinin yerine kullanılabileceğini gösterir.

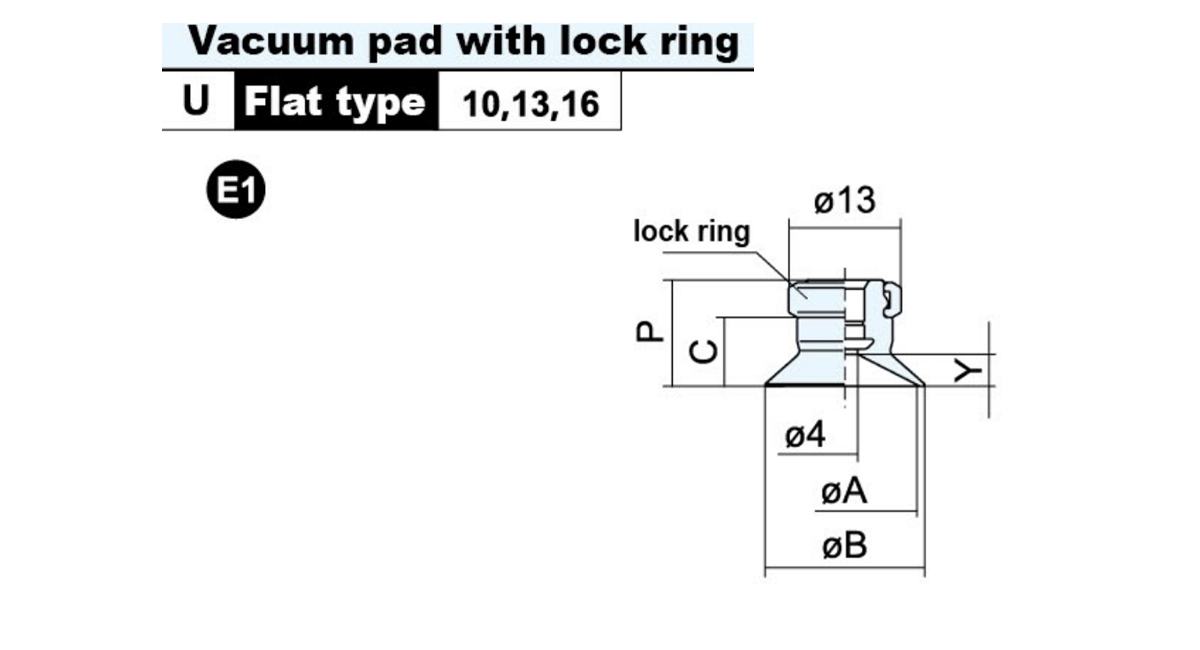

  • Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB C P Y Ağırlık(g)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

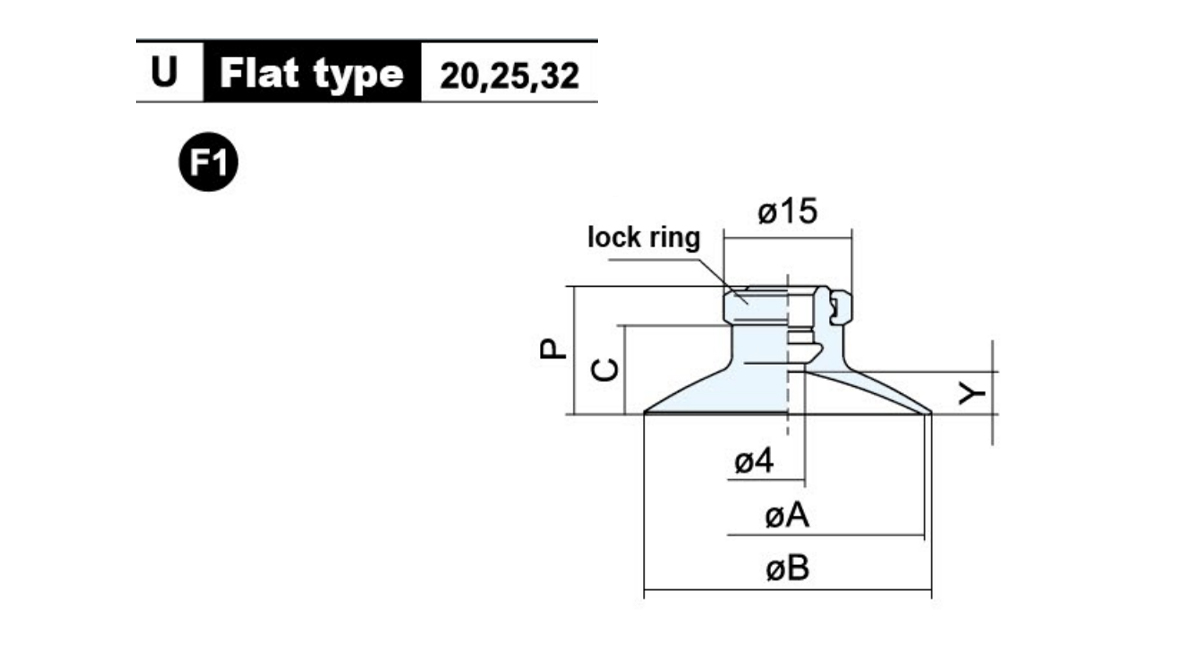

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB C P Y Ağırlık(g)
    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

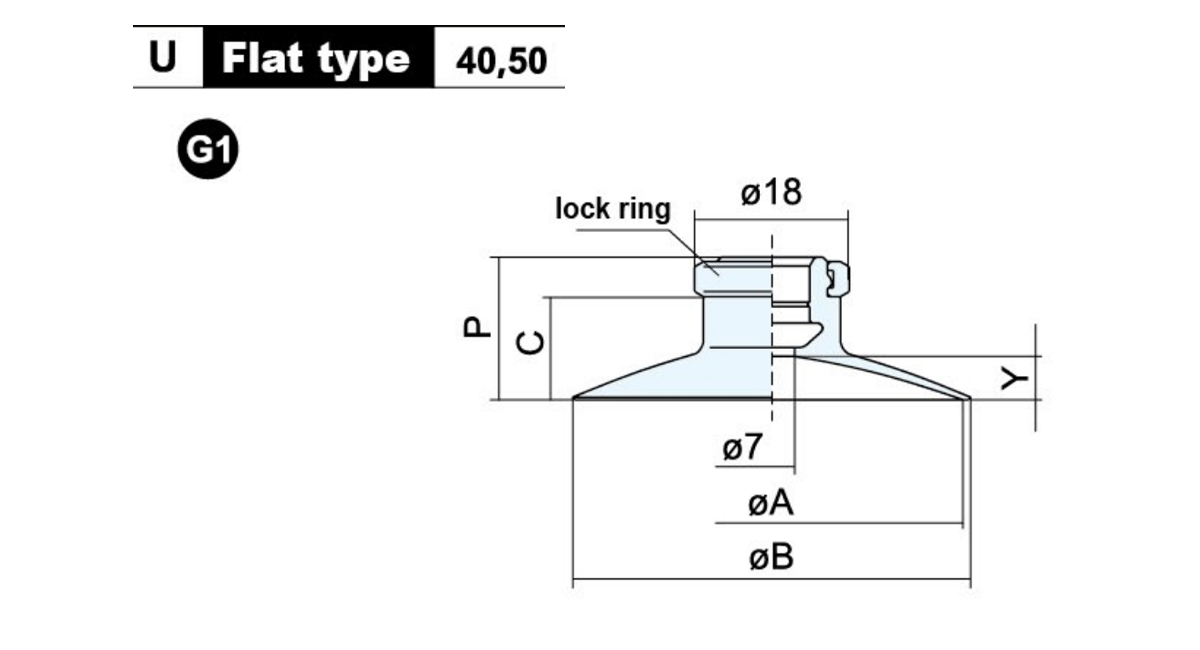

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB C P Y Ağırlık(g)
    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

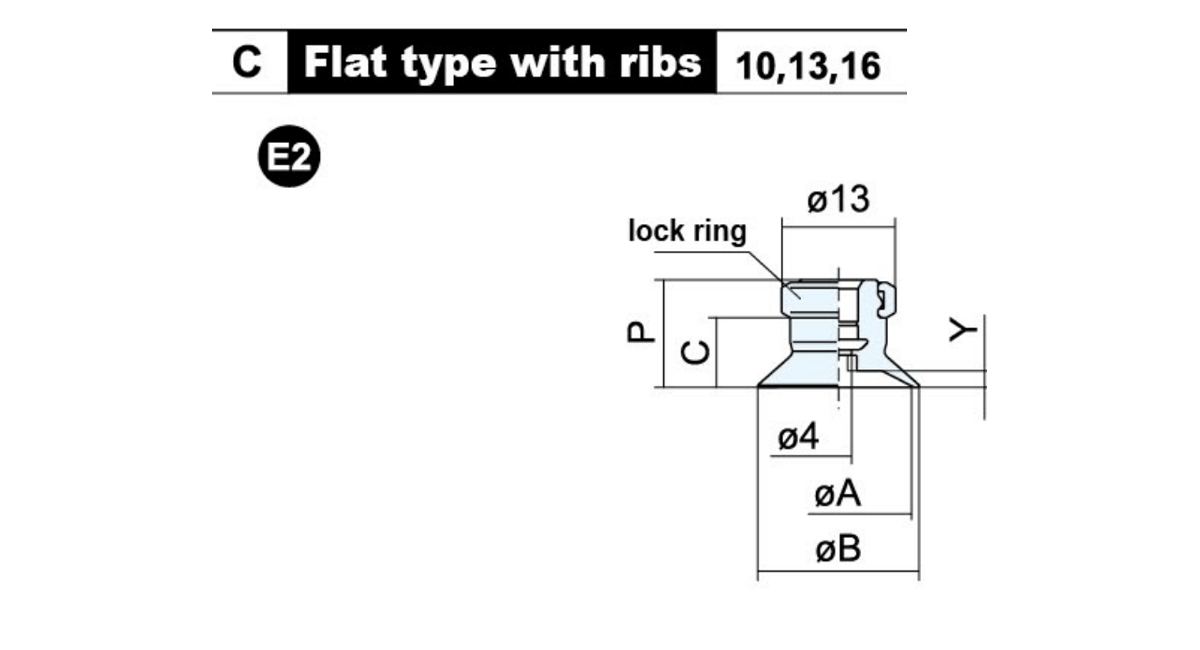

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB C P Y Ağırlık(g)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

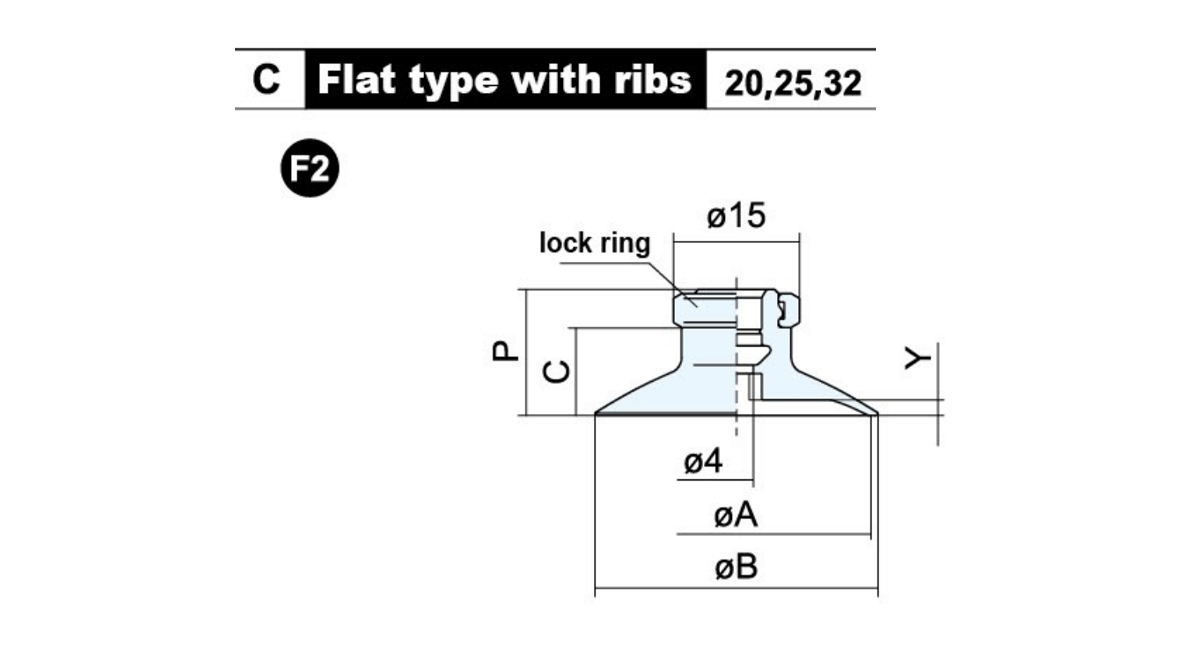

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB C P Y Ağırlık(g)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

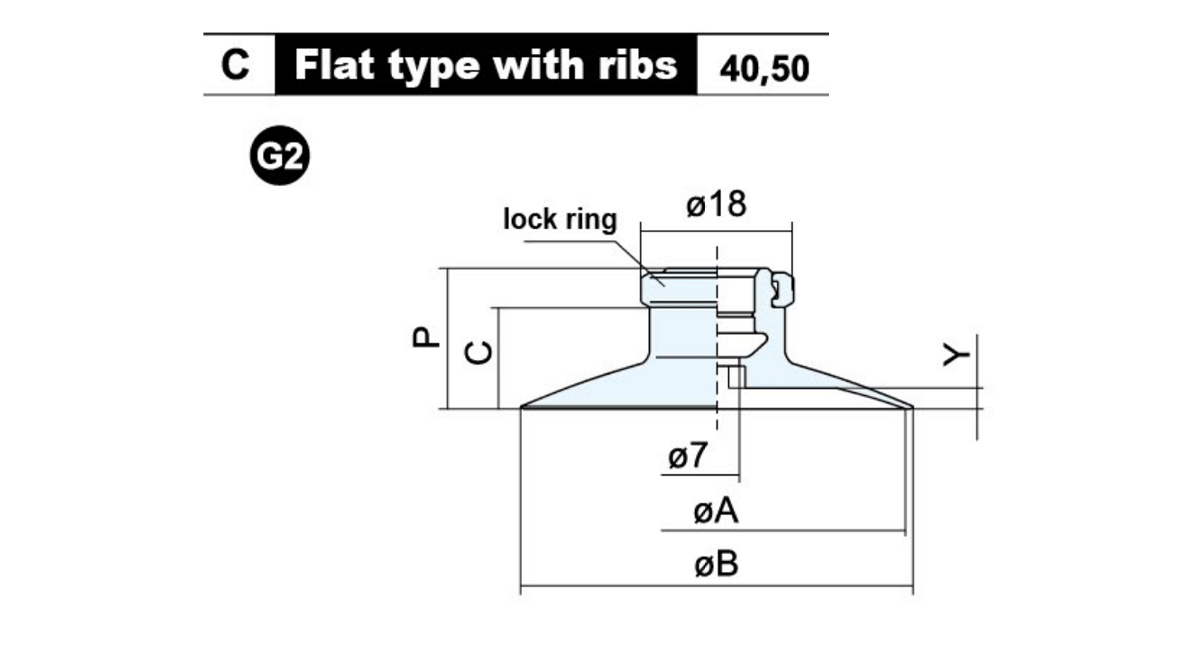

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB C P Y Ağırlık(g)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

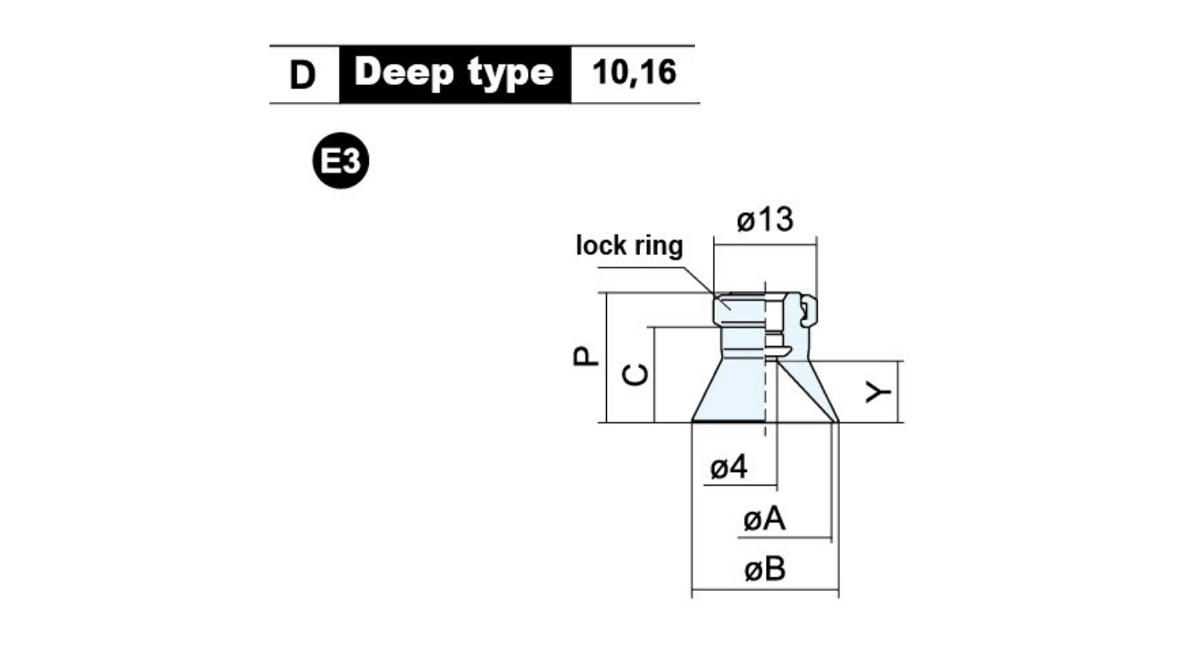

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB C P Y Ağırlık(g)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

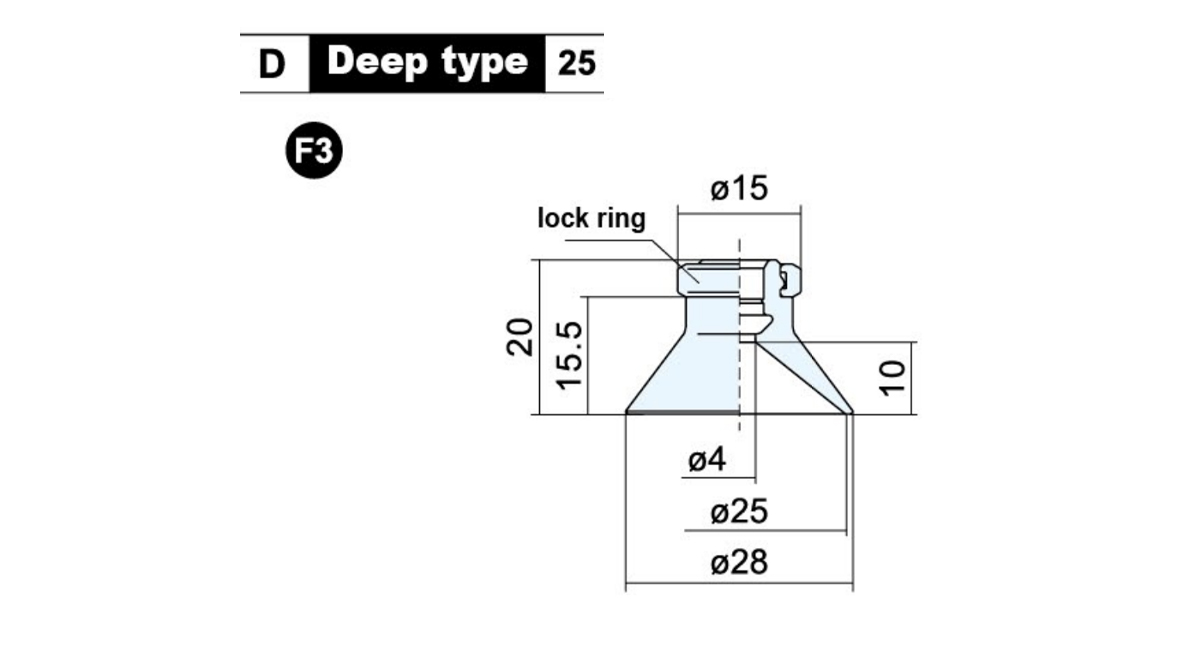

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii Ağırlık (g)
    C-ZP25D□ 4.9

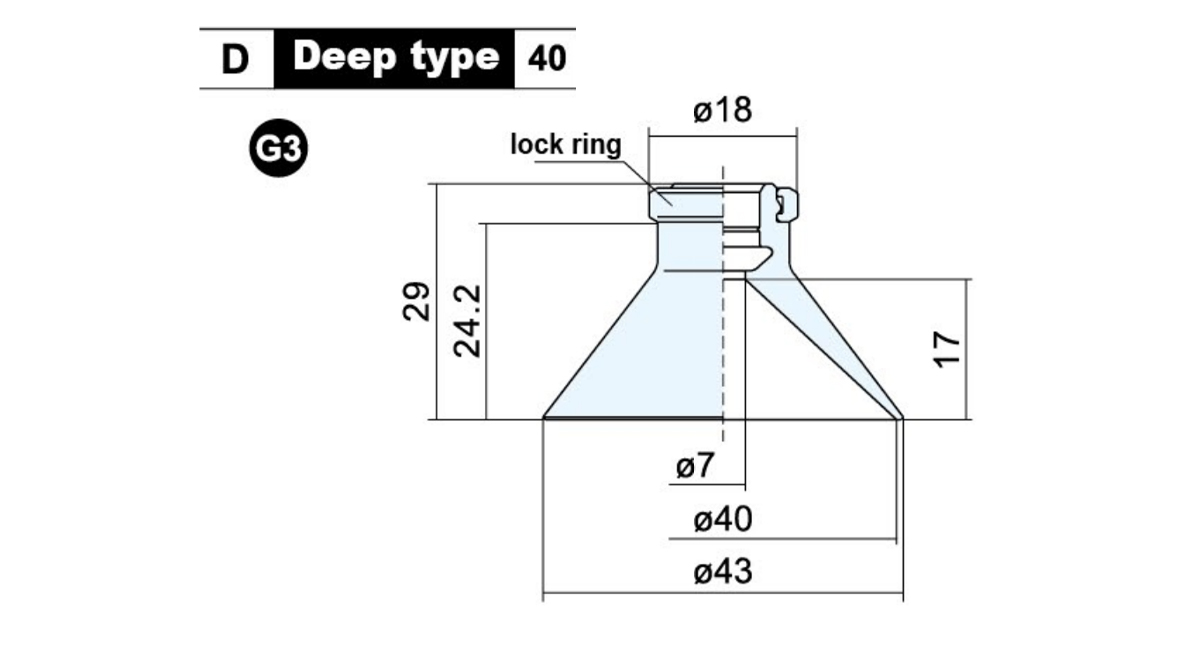

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii Ağırlık (g)
    C-ZP40D□ 9.3

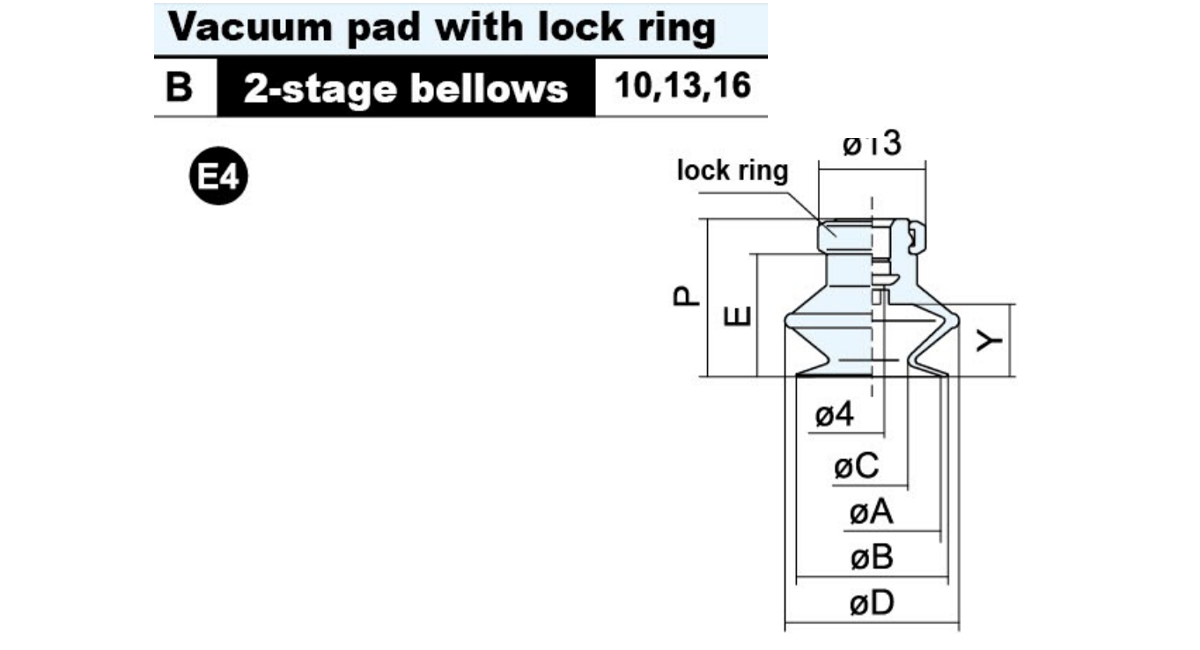

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB ØC ØD E P Y Ağırlık(g)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

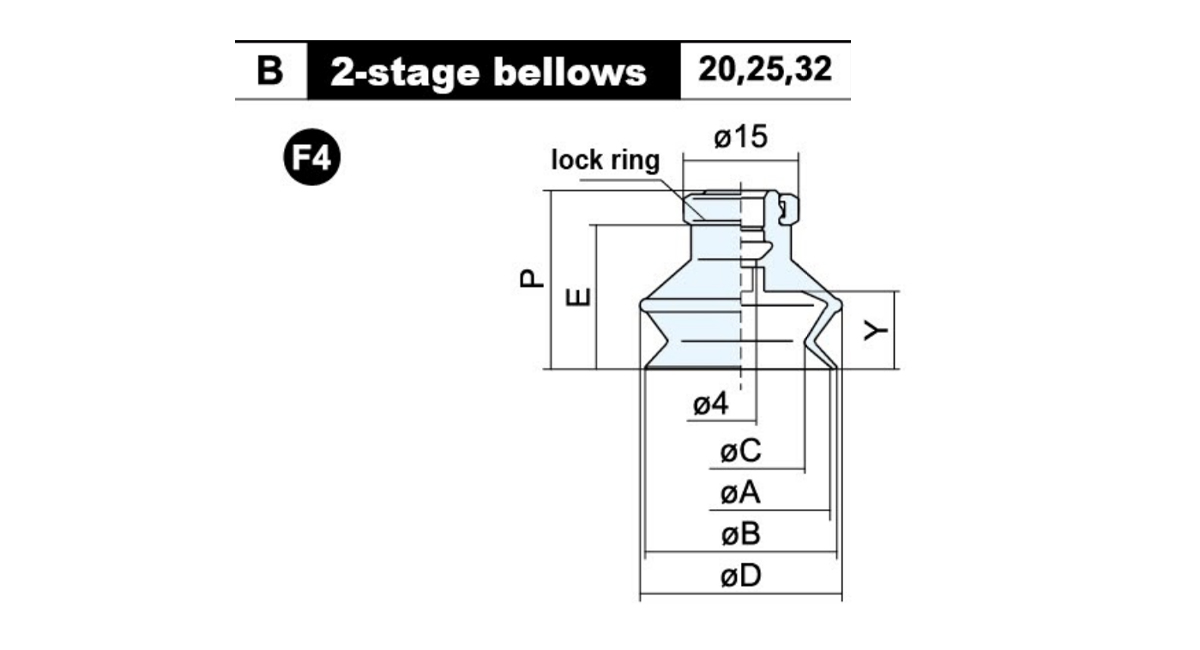

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB ØC ØD E P Y Ağırlık(g)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

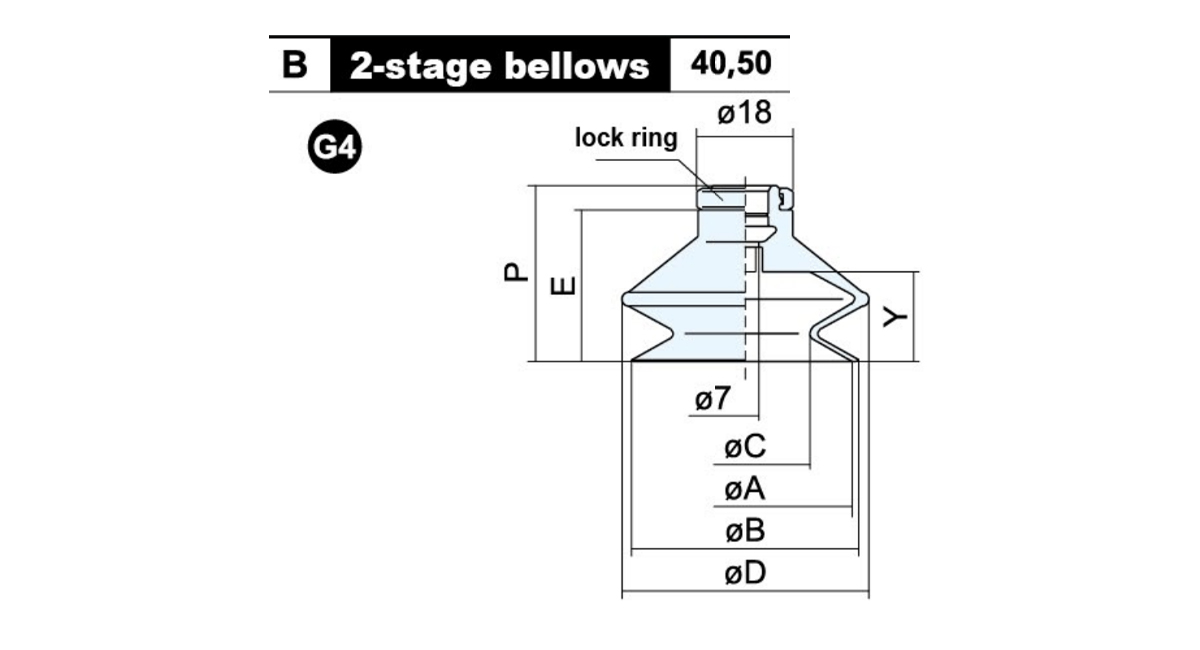

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB ØC ØD E P Y Ağırlık(g)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

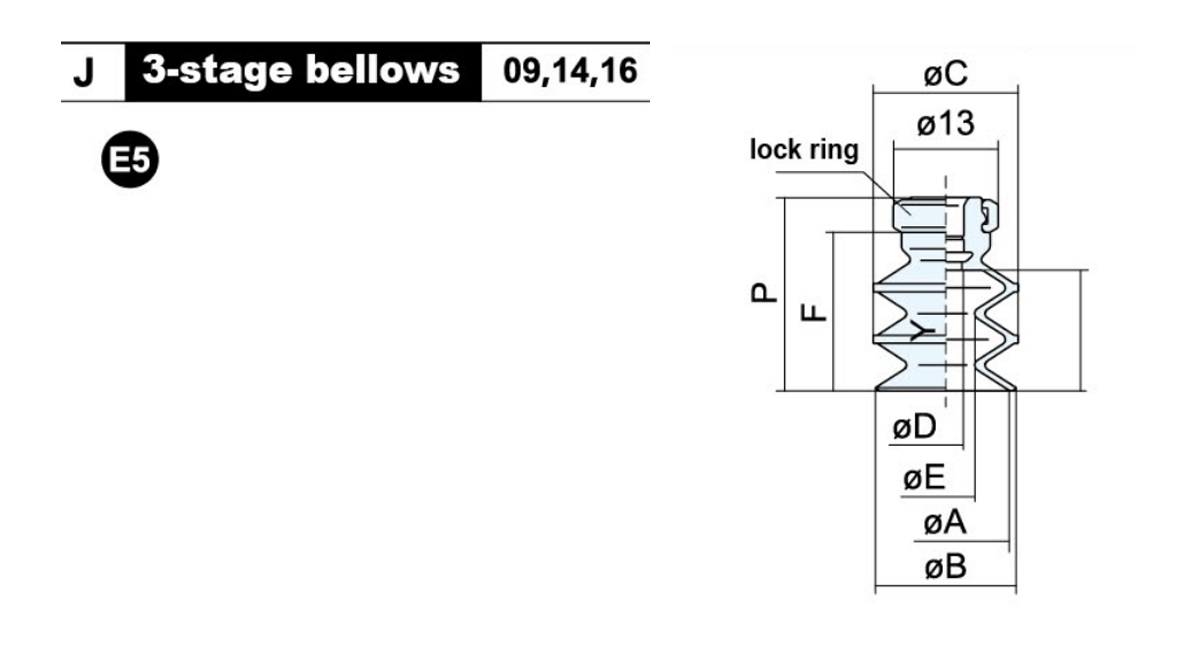

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB ØC ØD ØE F P Y Ağırlık(g)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

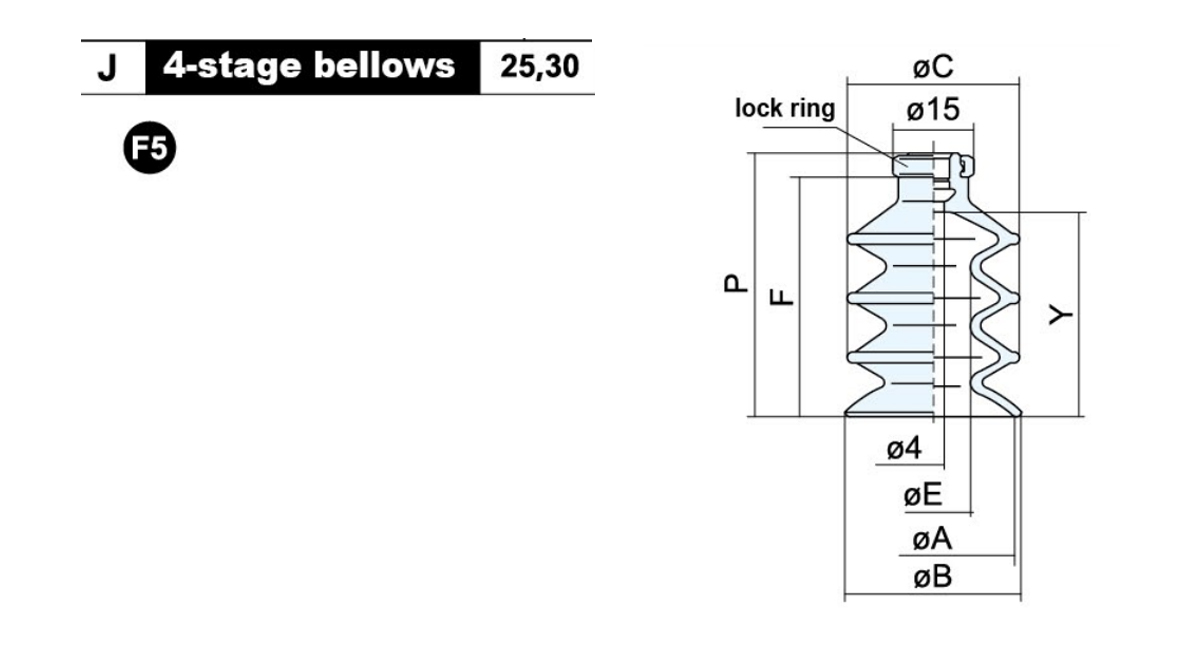

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii ØA ØB ØC ØE F P Y Ağırlık(g)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

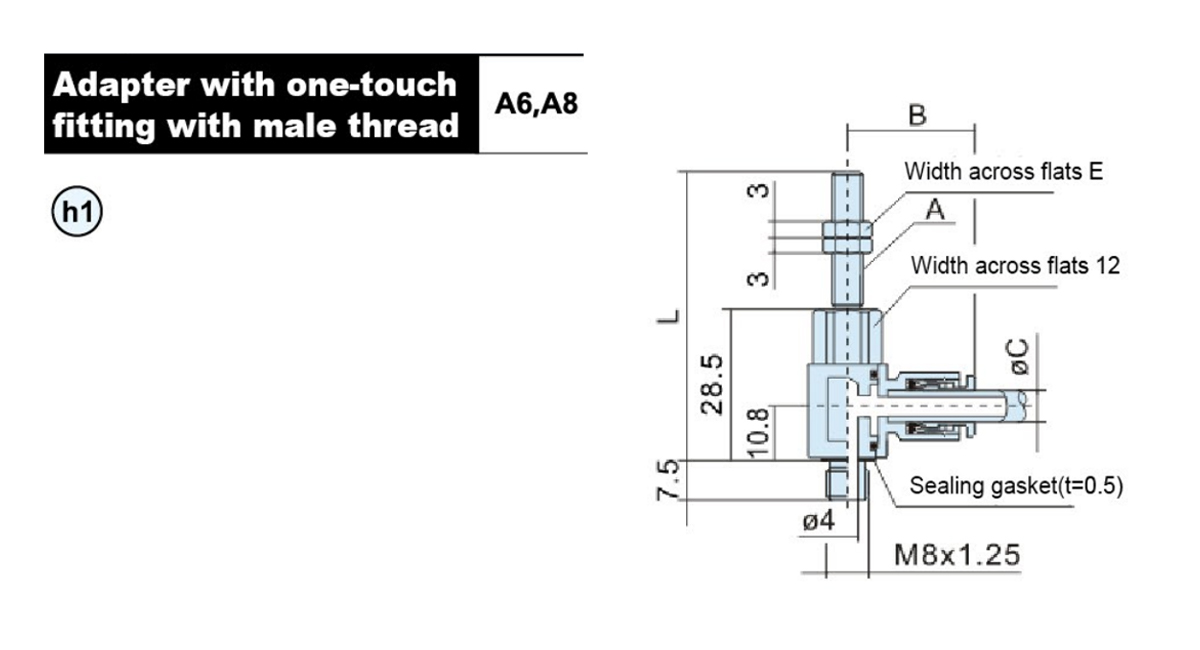

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii A B ØC E L Ağırlık(g)
    ZPRL-04-A6 M6 × 1,0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8 × 1,0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

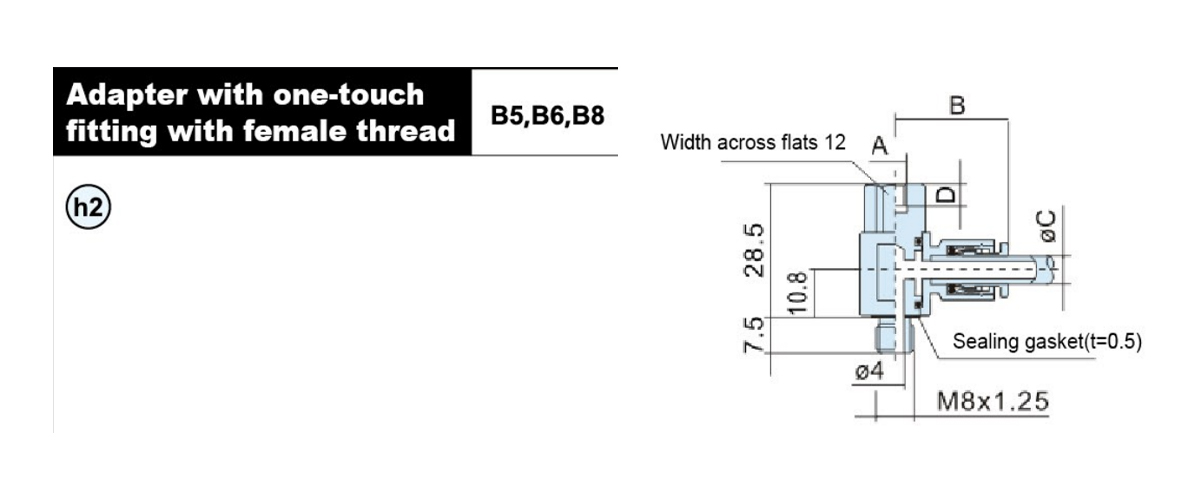

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii A B ØC D Ağırlık (g)
    ZPRL-04-B5 M5 × 0,8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6 × 1,0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8×1,25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

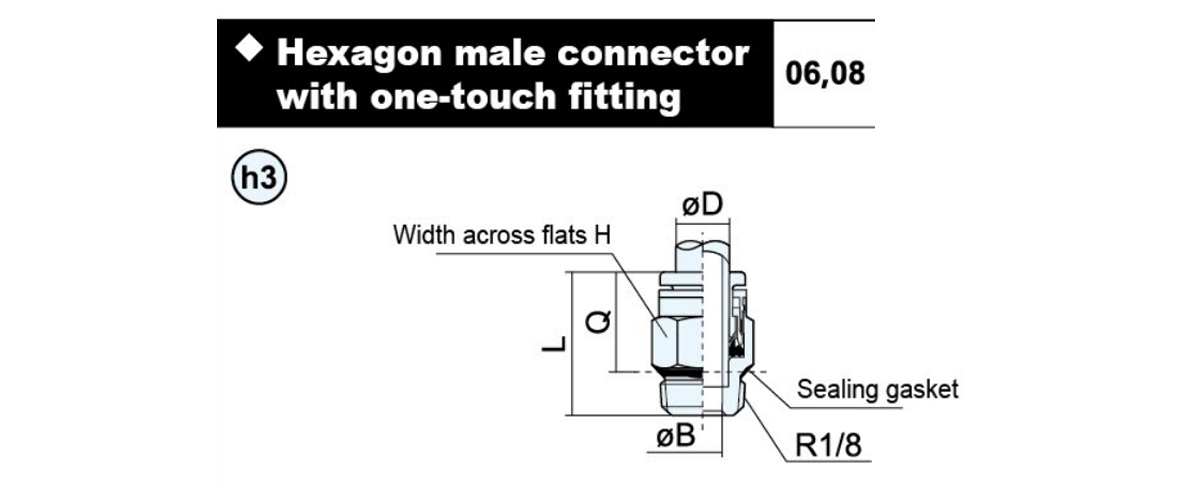

    ØD Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii ØB H L Q Ağırlık(g)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

    ØD Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii ØB C H L Q Ağırlık(g)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

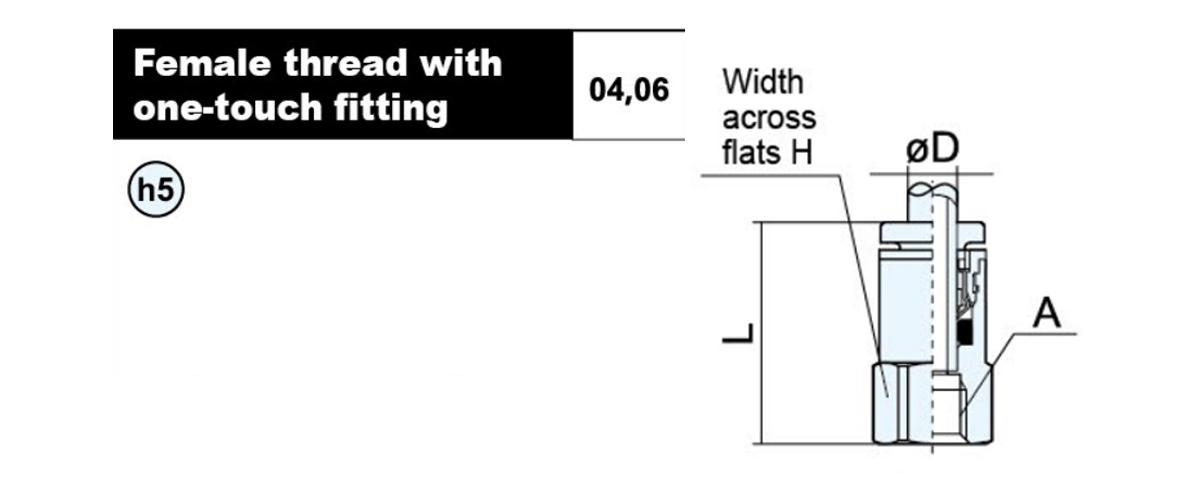

    ØD Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii A H L Ağırlık(g)
    4 KJF04-M5-B M5 × 0,8 8 18.8 3.8
    KJF04-M6-B M6 × 1,0 19.3 3.2
    6 KJF06-M5-B M5 × 0,8 10 18 5.2
    KJF06-M6-B M6 × 1,0 20 6.6
    KJF06-M8-B M8 × 1,0 12 21 9.6

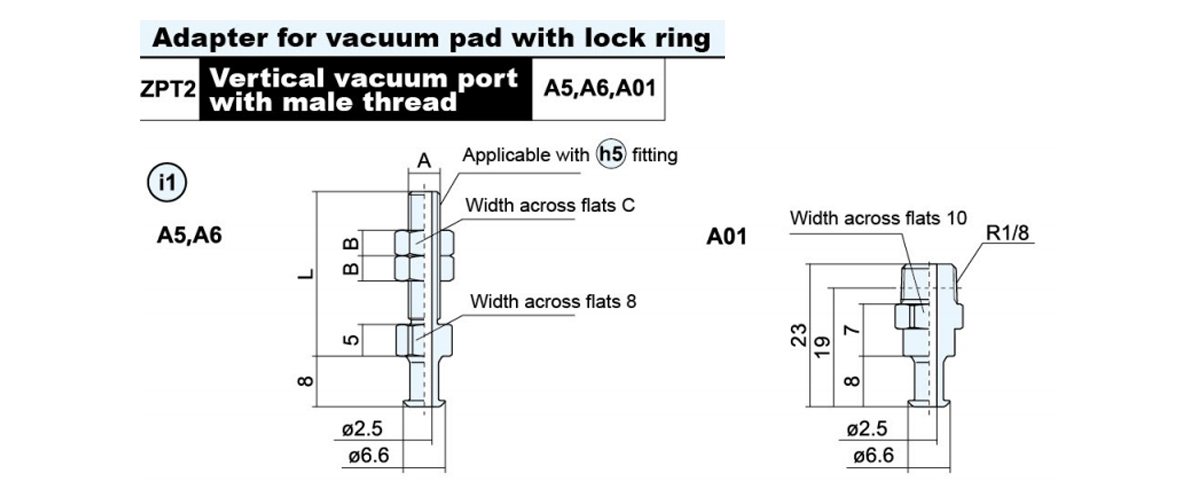

    Adaptör Modeli A B C L Ağırlık(g) Geçerli Ped
    ZPT2-A5 M5 × 0,8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6 × 1,0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

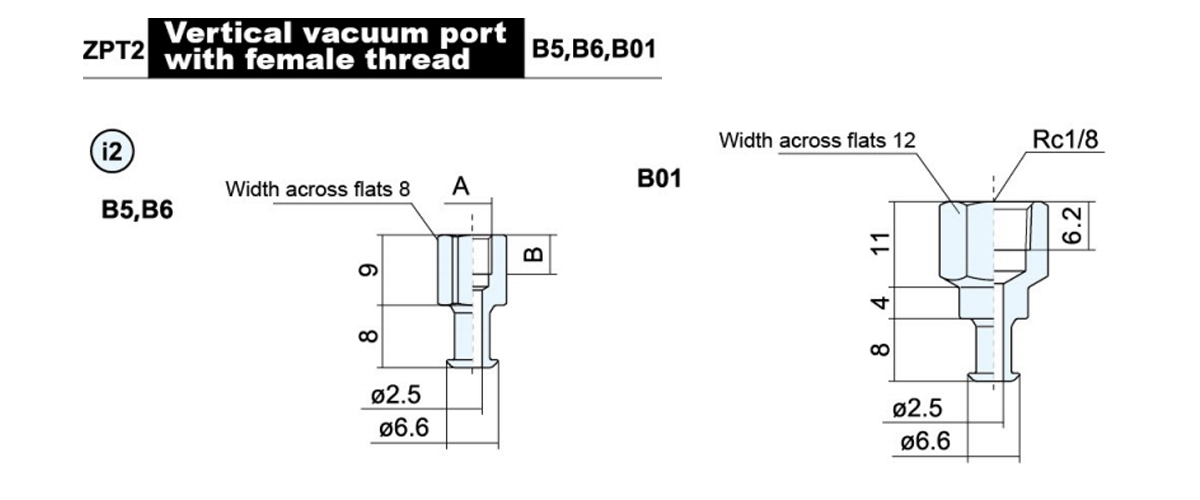

    Adaptör Modeli A B Ağırlık(g) Geçerli Ped
    ZPT2-B5 M5 × 0,8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6 × 1,0 6 3.7
    ZPT2-B01 - - 9

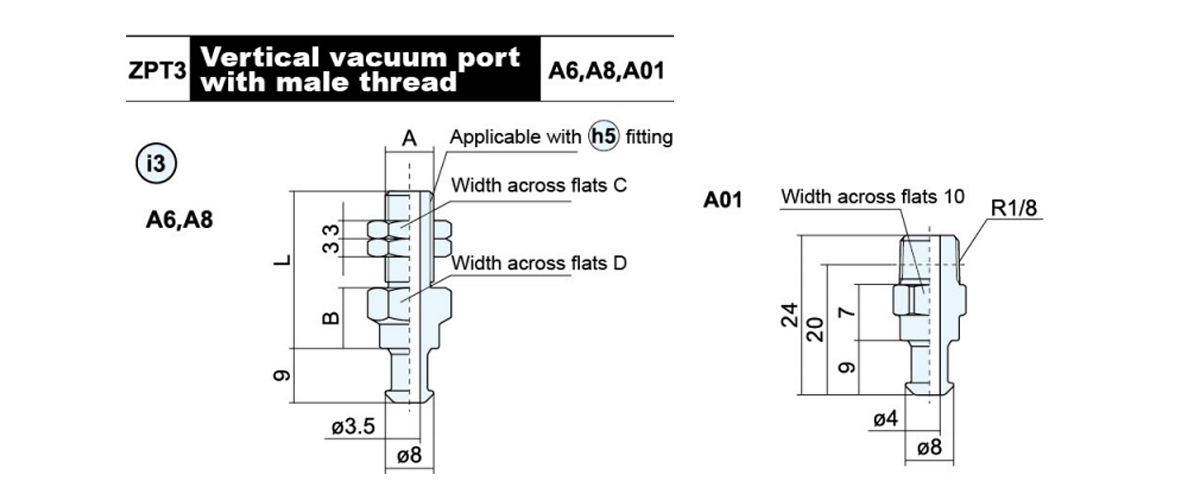

    Adaptör Modeli A B C D L Ağırlık(g) Geçerli Ped
    ZPT3-A6 M6 × 1,0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8 × 1,0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

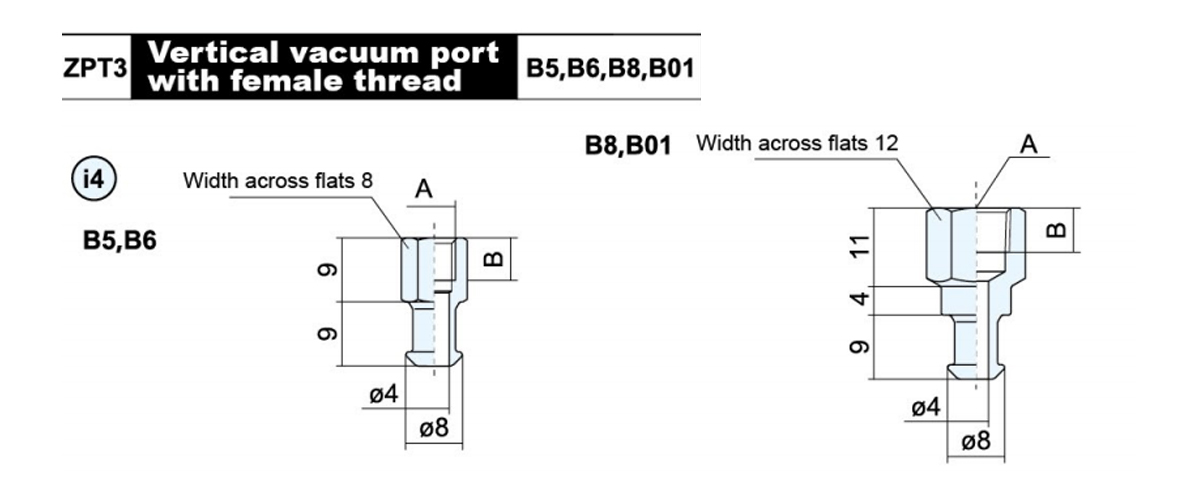

    Adaptör Modeli A B Ağırlık(g) Geçerli Ped
    ZPT3-B5 M5 × 0,8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6 × 1,0 6 4.3
    ZPT3-B8 M8×1,25 8 11.4
    ZPT3-B01 Kc1/8 6.2 9.6

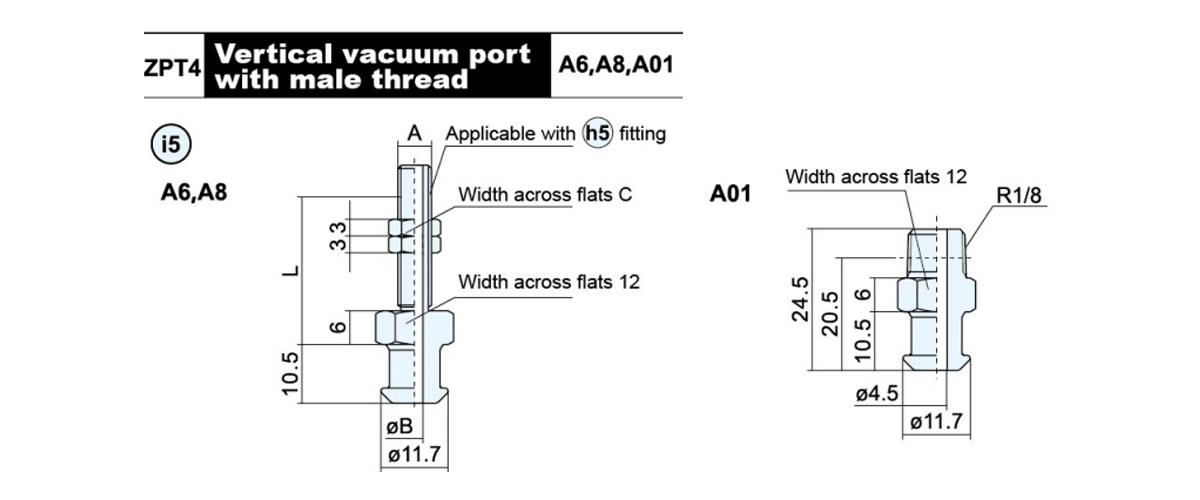

    Adaptör Modeli A ØB C L Ağırlık (g) Geçerli Ped
    ZPT4-A6 M6 × 1,0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8 × 1,0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

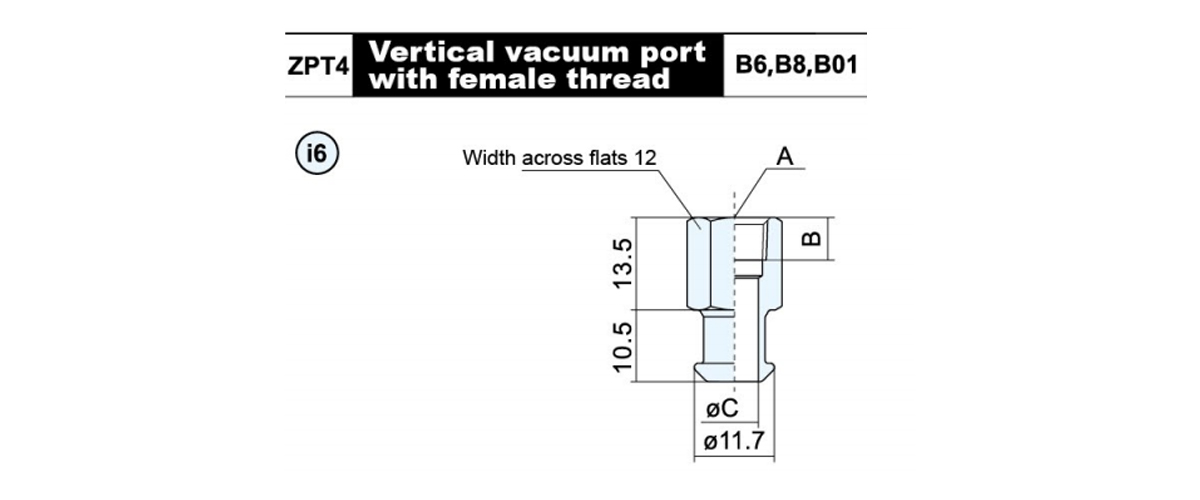

    Adaptör Modeli A B ØC Ağırlık (g) Geçerli Ped
    ZPT4-B6 M6 × 1,0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8×1,25 8 6.8 14.9
    ZPT4-B01 Kc1/8 6.2 10.7

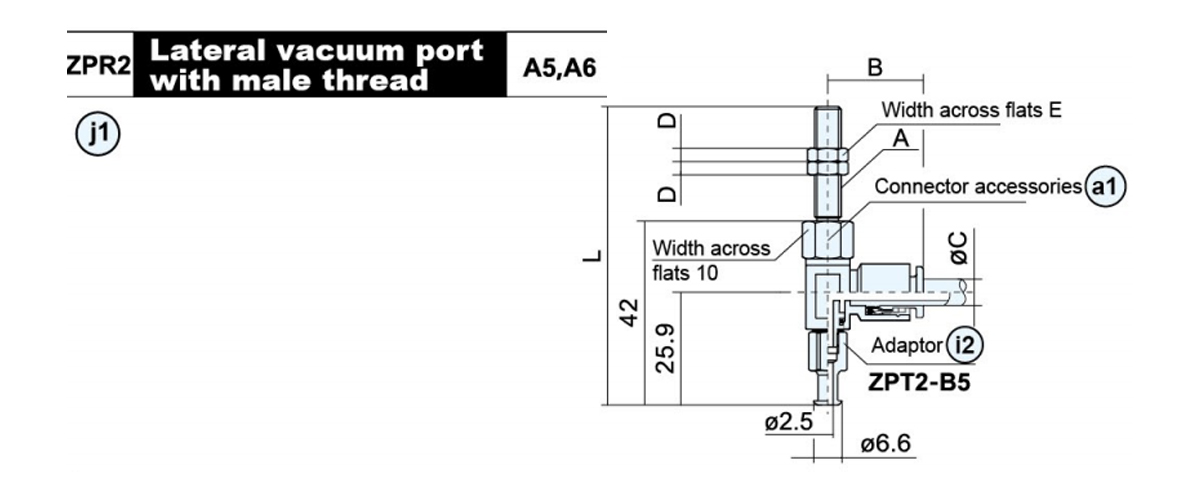

    Adaptör Modeli A B ØC D E L Ağırlık (g) Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii of connector
    aksesuarlar     		Geçerli Ped
    ZPR2-04-A5 M5 × 0,8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6 × 1,0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

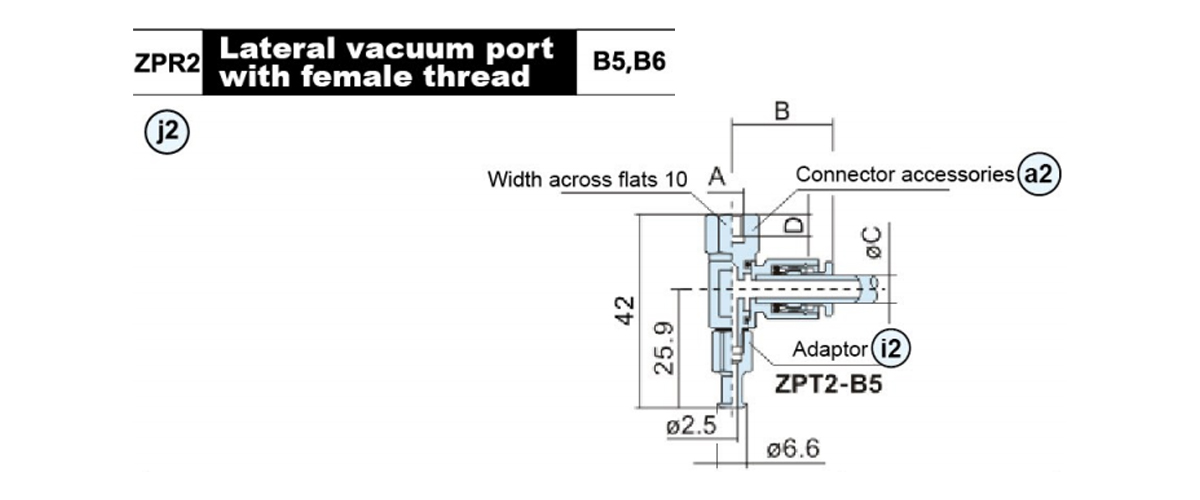

    Adaptör Modeli A B ØC D Ağırlık(g) Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii of connector
    aksesuarlar     		Geçerli Ped
    ZPR2-04-B5 M5 × 0,8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6 × 1,0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

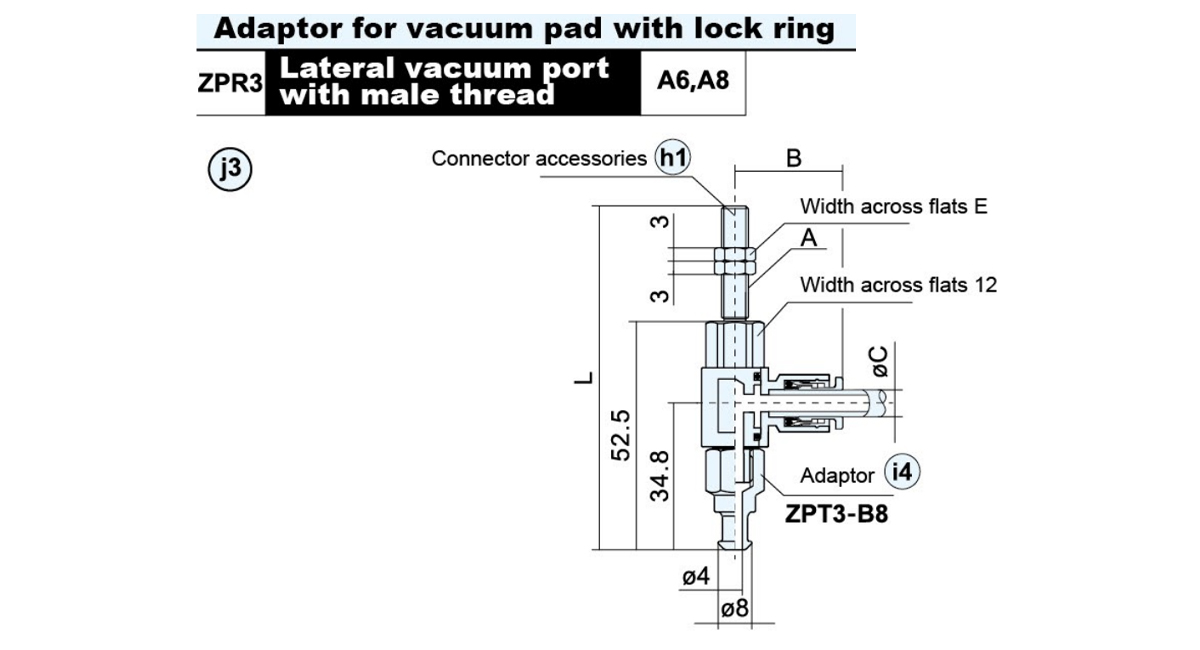

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii A B ØC E L Ağırlık(g) Geçerli Ped
    ZPR3-04-A6 M6 × 1,0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8 × 1,0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

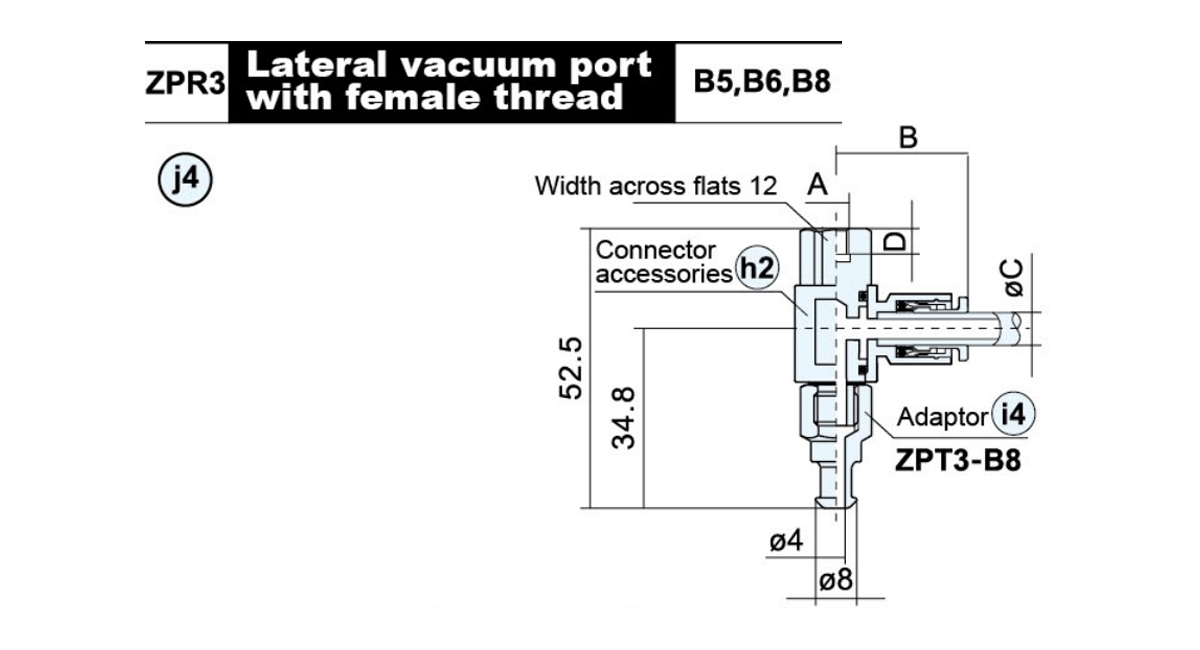

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii A B ØC D Ağırlık(g) Geçerli Ped
    ZPR3-04-B5 M5 × 0,8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6 × 1,0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8×1,25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

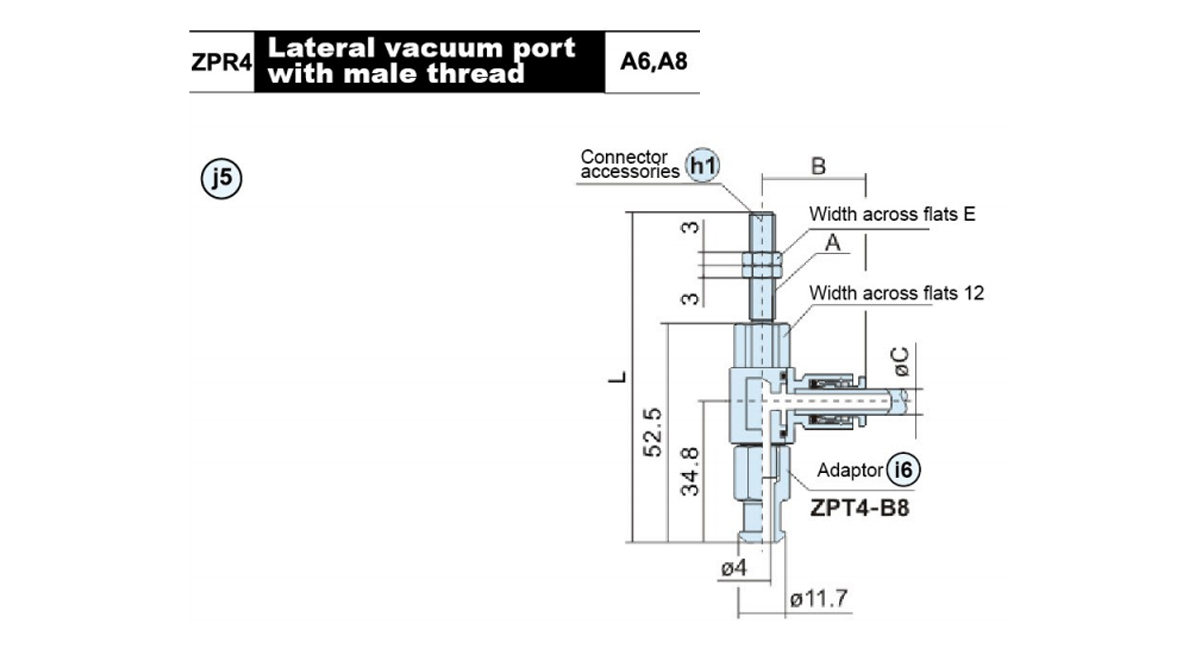

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii A B ØC E L Ağırlık (g) Geçerli Ped
    ZPR4-06-A6 M6 × 1,0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8 × 1,0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

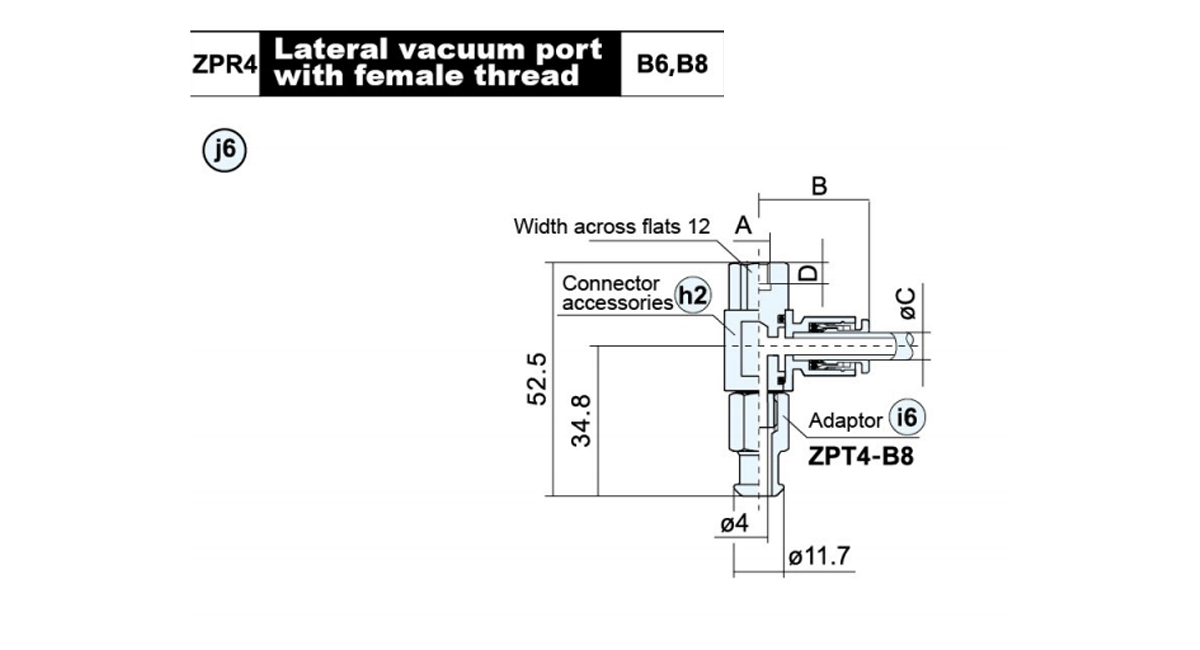

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii A B ØC D Ağırlık (g) Geçerli Ped
    ZPR4-06-B6 M6 × 1,0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8×1,25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

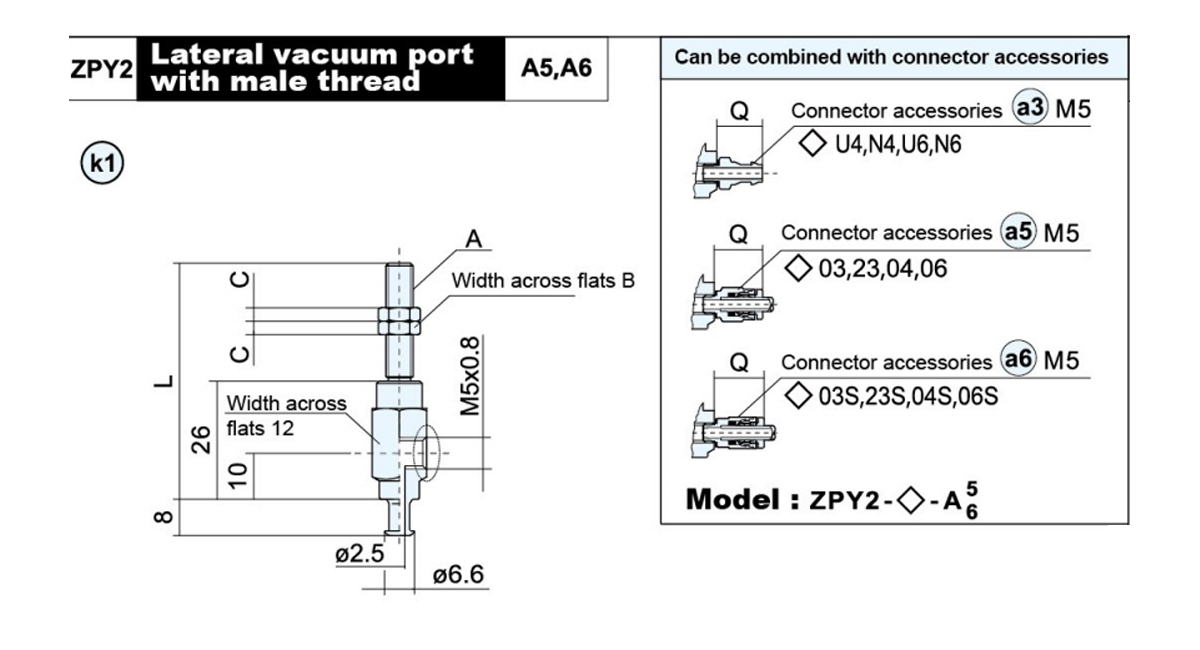

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii A B C L Ağırlık (g) Geçerli Ped
    ZPY2-B5-A5 M5 × 0,8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6 × 1,0 8 3 52 28.4

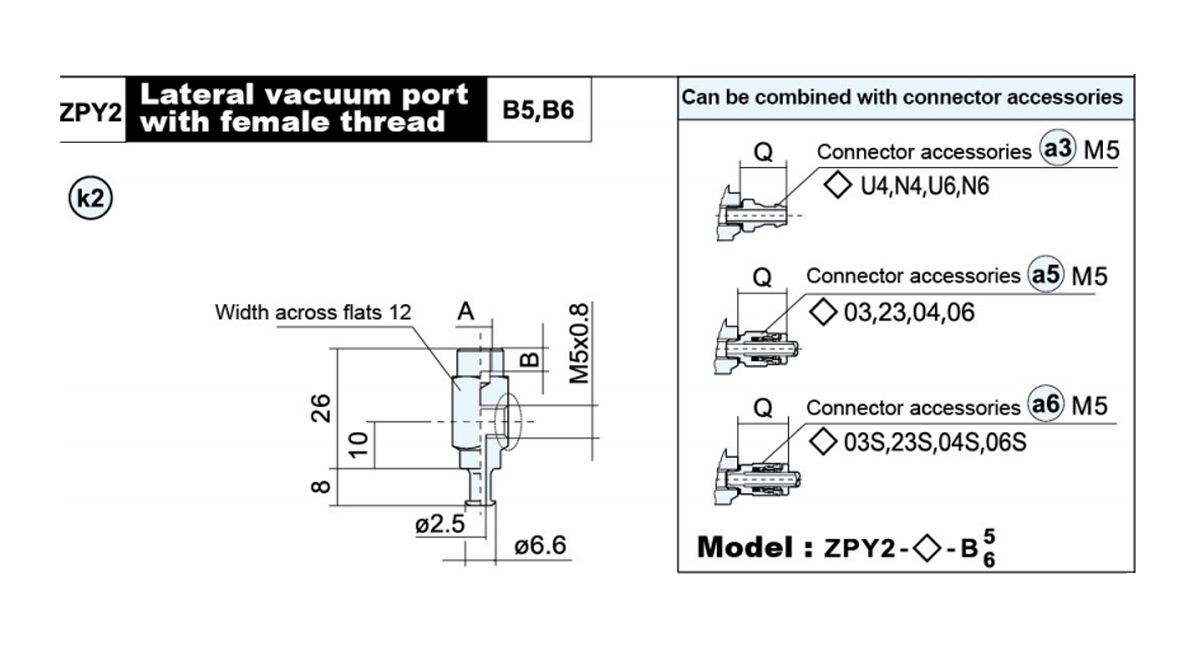

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii A B Ağırlık (g) Geçerli Ped
    ZPY2-B5-B5 M5 × 0,8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6 × 1,0 6 20.6

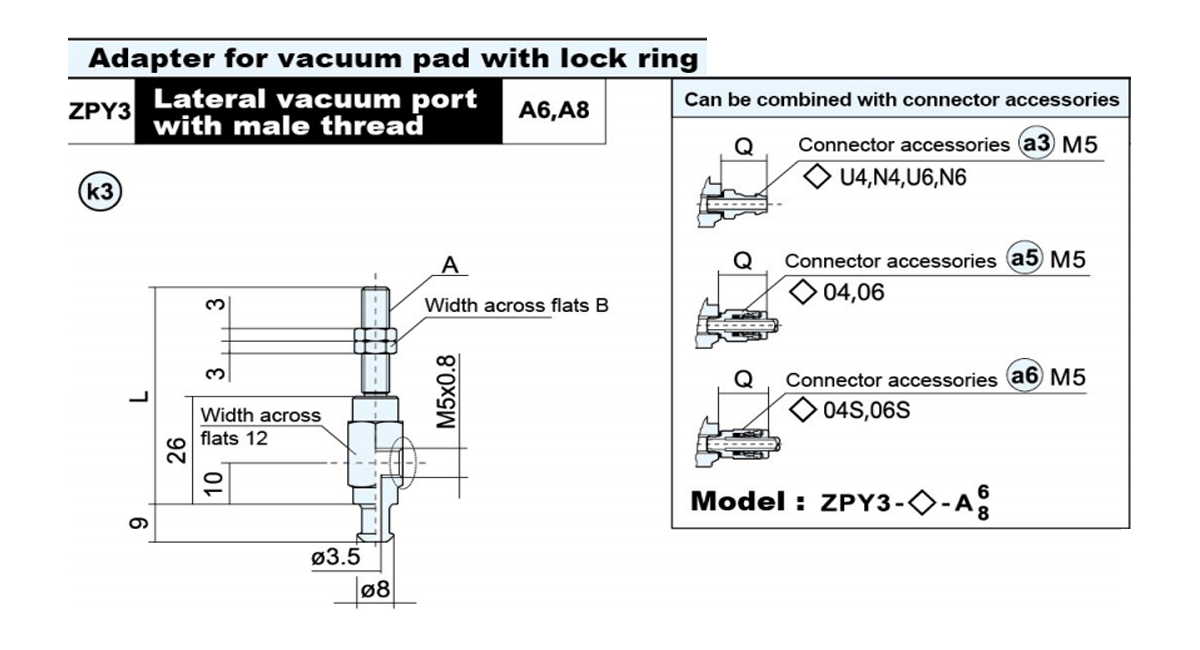

    Adaptör Modeli A B L Ağırlık(g) Geçerli Ped
    ZPY3-B5-A6 M6 × 1,0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8 × 1,0 12 44 34.4

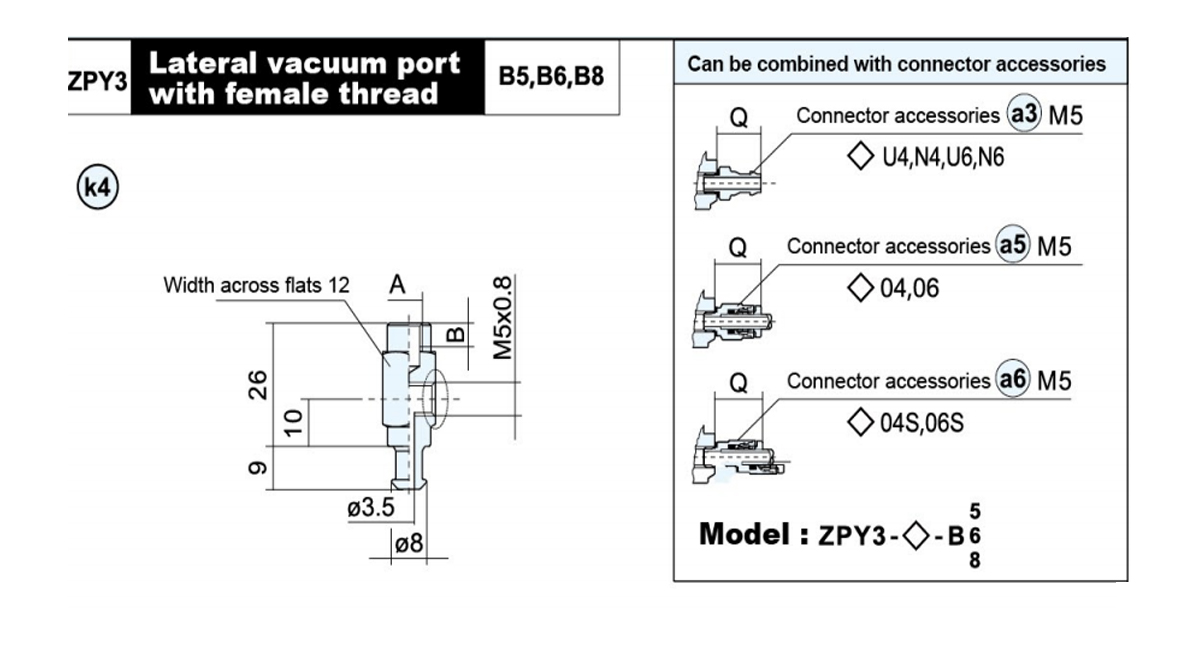

    Adaptör Modeli A B Ağırlık(g) Geçerli Ped
    ZPY3-B5-B5 M5 × 0,8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6 × 1,0 6 23.8
    ZPY3-B5-B8 M8×1,25 8 21.7

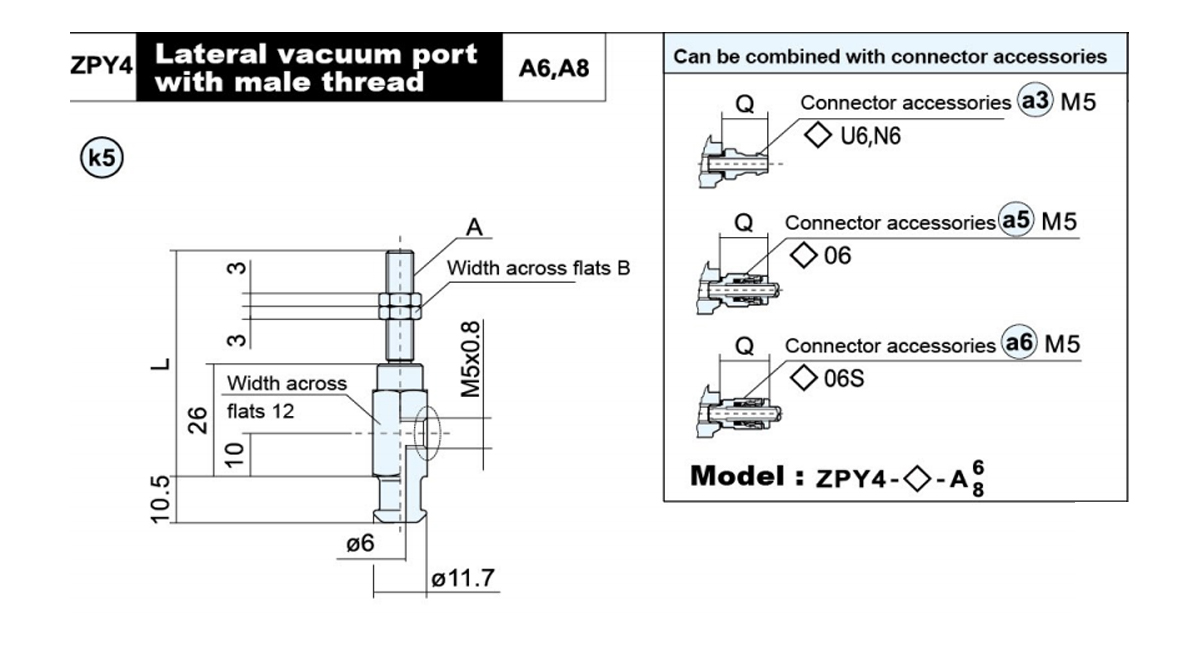

    Adaptör Modeli A B L Ağırlık(g) Geçerli Ped
    ZPY4-B5-A6 M6 × 1,0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8 × 1,0 12 44 38.9

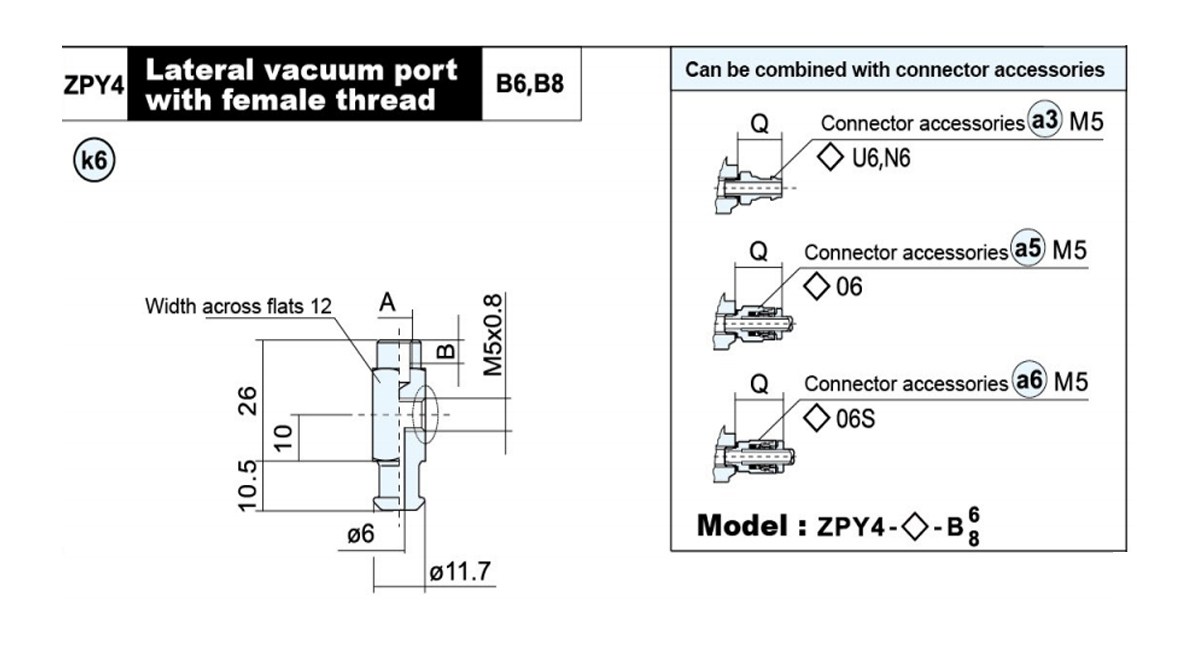

    Adaptör Modeli A B Ağırlık(g) Geçerli Ped
    ZPY4-B5-B6 M6 × 1,0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8×1,25 8 26.1

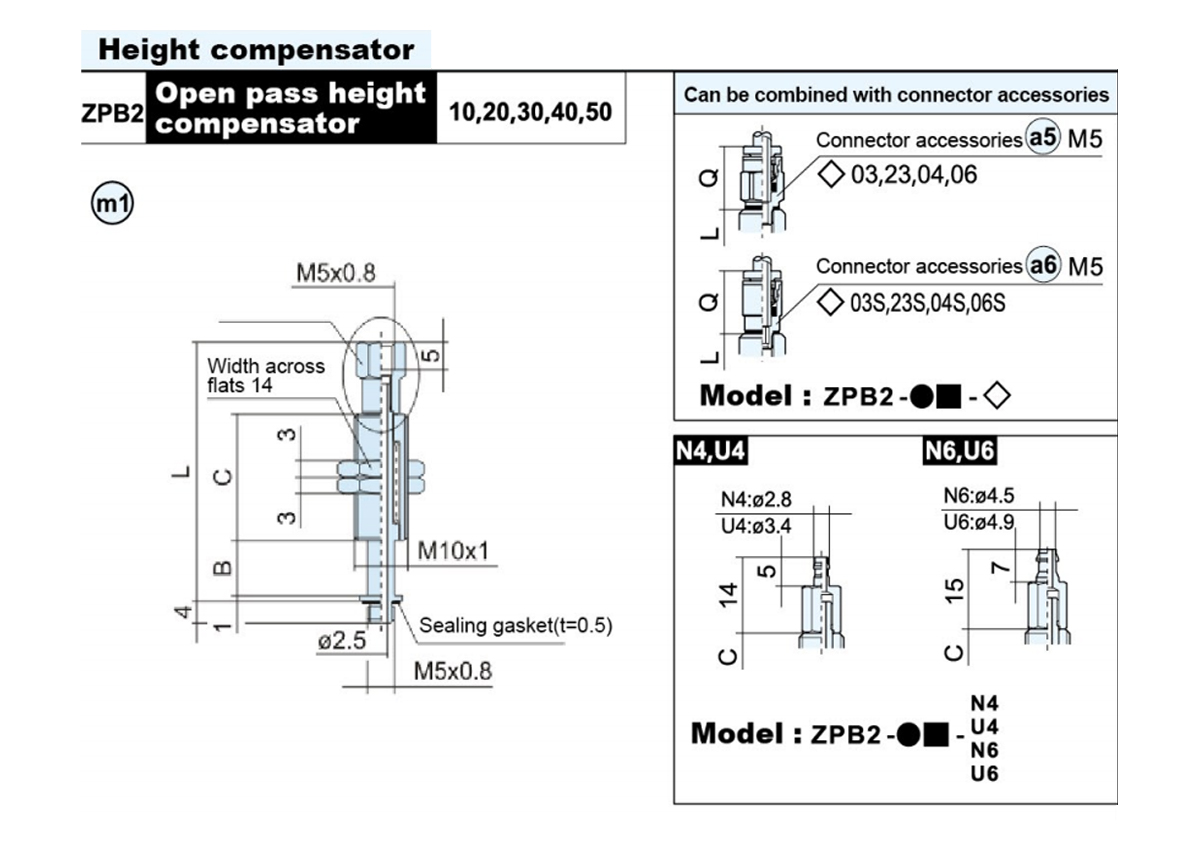

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii B C L ●ağırlık  (g)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-●30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-●50-B5 50 141 42 43

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii

    A

    		B C D L ●ağırlık(g)
    J K
    ZPB3-●10-B5 M5 × 0,8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-●30-B5 30 91 71.6 71.4
    ZPB3-●50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 Kc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-●30-B01 30 94 72.6 71
    ZPB3-●50-B01 50 75 139 97.2 95
    ●Yükseklik dengeleyici türü:Döner(J),Döndürülemiyor(K)    ■ Tampon stroku(mm):10,20,30,50

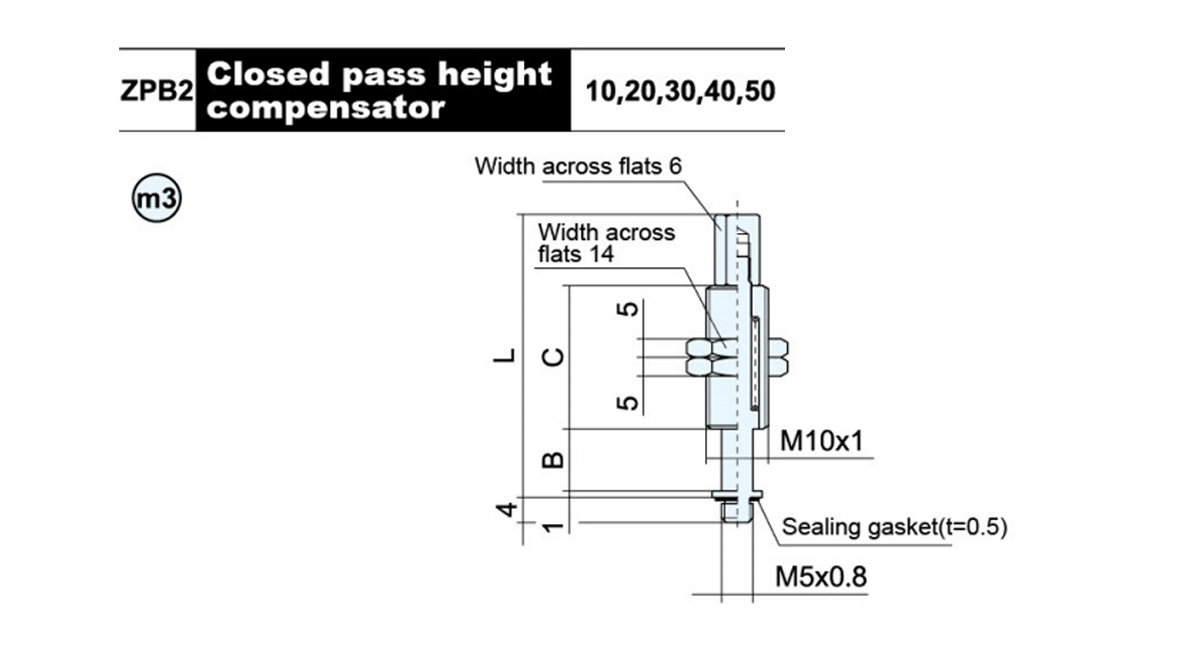

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii B C L ●ağırlık  (g)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-●30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-●50 50 139 45.6 41.6

    ●Yükseklik dengeleyici türü: Döner(J),Döndürülemiyor(K)
    ■Tampon darbesi(mm):10,20,30,40,50

    Modeliiiiiiiiiiiiiiiiiiiiiiiiiiiii B C L ●ağırlık(g)
    J K

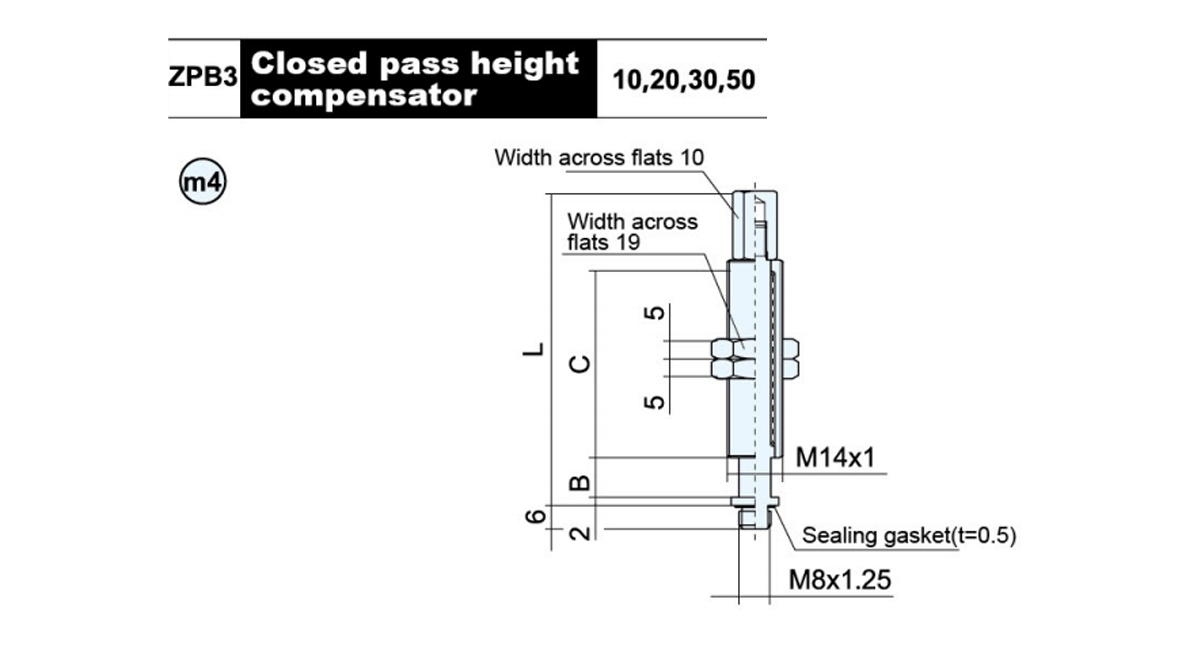

    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-●50 50 75 132 103.8 105.8
    ●Yükseklik dengeleyici türü: Döner(J),Döndürülemiyor(K)■Buffer stroke(mm):10,20,30,50
