Tek Etkili ve Çift Etkili Silindir: Temel Farklılıklar

Tek Etkili ve Çift Etkili Silindir: Kısa Cevap

Hızlı bir karara ihtiyacınız varsa: çift etkili silindir size her iki yönde de güçlü hareket sağlarken, tek etkili silindir yalnızca bir vuruş için basınçlı hava kullanır ve geri dönüş için bir yay veya yer çekimine dayanır. Bu tek fark, gerçek bir pnömatik sistemde hava silindirini seçme, kurma ve bakımını yapma şeklinizin her yönünü şekillendirir.

Hassas kontrolün, her iki yönde daha yüksek kuvvet çıkışının ve hem uzatma hem de geri çekme sırasında tutarlı hızın olduğu uygulamalar için (örneğin kenetleme fikstürleri, pres takımları ve doğrusal transfer sistemleri) çift etkili hava silindiri neredeyse her zaman doğru seçimdir. Yay geri dönüşlü kelepçeleme, valf çalıştırma gibi daha basit işler veya güçlü bir strokun yeterli olduğu herhangi bir görev için, tek etkili silindir maliyeti, karmaşıklığı ve hava tüketimini anlamlı ölçüde azaltır.

Aşağıdaki bölümlerde her tipin mekanik düzeyde nasıl çalıştığı, gerçek performans farklılıklarının pratikte ortaya çıktığı ve sisteminiz için doğru seçimi nasıl yapacağınız açıklanmaktadır.

Tek Oyunculuk Nasıl Hava Silindiri Eserler

Tek etkili silindirde bir adet basınçlı bağlantı noktası bulunur. Basınçlı hava girdiğinde pistonu tek yönde, genellikle uzatma strokunda iter. Geri dönüş stroku, silindir gövdesinin içine yerleştirilmiş sıkıştırılmış bir helezon yay tarafından veya bazı konfigürasyonlarda yükün ağırlığı tarafından çalıştırılır.

Yay fabrikada belirli bir kuvvet değerine önceden yüklenmiştir. Standart tek etkili silindirler kabaca arasında değişen yay kuvvetleri kullanır. 8 N'den 60 N'ye delik boyutuna ve strok uzunluğuna bağlı olarak. Bu yay kuvveti, güç stroku sırasında hava basıncına karşı çalışır; bu, rot ucundaki etkili çıkış kuvvetinin, tek başına hava basıncının üretebileceğinden daha düşük olduğu anlamına gelir.

6 bar'da (87 psi) çalışan 50 mm çaplı tek etkili bir silindir için teorik kuvvet yaklaşık 1.178 N'dir. 25 N'lik tipik yay kuvveti çıkarıldıktan ve conta sürtünmesi (genellikle teorik kuvvetin %5-10'u) hesaplandıktan sonra, iş için mevcut olan gerçek çubuk kuvveti yaklaşık 1.000 N'ye düşer. 1.030–1.050 Kuzey . Bu kesinti, yay kuvvetinin mevcut toplam kuvvetin daha büyük bir yüzdesini temsil ettiği daha küçük delik boyutlarında daha da belirgin hale gelir.

Anahtar Dahili Bileşenler

• Tek hava deliği (genellikle itme tipi silindirler için kapak ucunda)
• Piston yüzü ile rot ucu kapağı arasına yerleştirilmiş geri dönüş yayı
• Basınç oluşumunu önlemek için yay tarafındaki havalandırma deliği veya havalandırma
• Tek piston contası (bir dinamik conta konumu)
• Silindir kafasındaki çubuk contası

Havalandırma portu kurulum sırasında sıklıkla gözden kaçırılır ancak kritik öneme sahiptir. Kirlenme nedeniyle tıkanırsa veya yanlışlıkla tıkanırsa yay tarafında sıkışan hava, uzatma kuvvetini azaltan ve strok hızını tahmin edilemeyecek şekilde yavaşlatan bir karşı basınç oluşturur.

Çift Etkili Hava Silindiri Nasıl Çalışır?

Çift etkili bir silindirde biri kapak ucunda, diğeri çubuk ucunda olmak üzere iki hava deliği bulunur. Çubuğu uzatmak için, çubuk ucu portu dışarı çıkarken basınçlı hava başlık ucu portuna girer. Geri çekmek için besleme değişir: başlık ucu dışarı çıkarken rot ucuna hava girer. Bir yön kontrol valfi (tipik olarak 5/2 veya 4/2 solenoid valf) bu geçişi yönetir.

Çünkü geri dönüş yayı emme kuvveti yoktur. tam pnömatik kuvvet her iki yönde de mevcuttur . Ancak anlaşılması gereken önemli bir asimetri vardır: piston çubuğu buradan geçtiği için çubuk ucu deliği alanı kapak ucu deliği alanından daha küçüktür. Bu, aynı besleme basıncında geri çekme kuvvetinin her zaman uzatma kuvvetinden biraz daha düşük olduğu anlamına gelir.

6 barda çalışan, 63 mm delikli, 20 mm çubuk çaplı çift etkili bir silindir için:

• Uzatma kuvveti (başlık ucu): π/4 × 63² × 6 = yaklaşık 1.871 N
• Geri çekme kuvveti (çubuk ucu): π/4 × (63² – 20²) × 6 = yaklaşık 1.682 N

Uzatma ve geri çekme arasındaki kuvvetteki bu kabaca %10-12'lik fark, delik boyutları arasında tutarlıdır ve çift etkili silindir boyutlandırma hesaplamalarında standart bir faktördür. Geri çekme strokunuz anlamlı bir yük taşıyorsa, silindiri uzatma kuvvetine göre değil, geri çekme kuvvetine göre boyutlandırmalısınız.

Anahtar Dahili Bileşenler

• İki hava portu (kapak ucu ve çubuk ucu)
• Pistonun her iki tarafında çift dudaklı veya U-kaplı piston contaları
• Silindir kapağındaki çubuk contası ve sıyırıcı
• Yay yok — strok için tam iç delik uzunluğu mevcut
• Her iki uç konumda da isteğe bağlı dahili yastıklar

Yan Yana Karşılaştırma: Tek Etkili ve Çift Etkili Silindir

Güç Çıkışı: Sayıların Gerçekten Ayrıldığı Yer

Kuvvet hesaplaması, mühendislerin bu iki silindir tipini karşılaştırırken en sık maliyetli hatalar yaptığı yerdir. Formüller yüzeyde benzer görünüyor ancak tek etkili silindirdeki yay çıkarma işlemi, strok konumuyla değişen bir değişken ortaya çıkarıyor.

Bir sarmal yayın kuvveti Hooke Yasasına uyar: kuvvet, sıkıştırıldıkça doğrusal olarak artar. Bu şu anlama gelir: tek etkili bir silindirin etkin çıkış kuvveti strok boyunca değişir . Uzamanın başlangıcında yay serbest uzunluğuna yakındır ve minimum direnç gösterir. Tam uzatmayla, tamamen sıkıştırılır ve maksimum direnç uygular; çubuğun iş parçasıyla buluştuğu anda çıkıştan en fazla kuvveti çıkarır.

5 bar besleme basıncında 100 mm stroklu, 40 mm çaplı tek etkili bir silindiri düşünün:

• Teorik pnömatik kuvvet: ~628 N
• Uzamanın başlangıcındaki yay kuvveti: ~10 N (serbest uzunluğa yakın)
• Tam uzatmada yay kuvveti: ~35 N (tamamen sıkıştırılmış)
• Etkili kuvvet aralığı: yaklaşık 580–615 K vuruş boyunca

5 bar'da aynı 40 mm deliğe sahip çift etkili bir silindir için uzatma kuvveti, strok boyunca tutarlı bir ~628 N'dir (eksi conta sürtünmesi, kabaca sabittir). Bu tutarlılık, strok sonundaki kuvvetin kritik tasarım parametresi olduğu presleme, şekillendirme veya bağlama gibi uygulamalarda son derece önemlidir.

Tek etkili bir silindirin geri dönüş stroku tamamen yay tarafından yönetilir. Pistonu conta sürtünmesine ve orta düzeyde bir yüke karşı geri döndürmek için tasarlanmış bir yay, 15–50 N net kuvvet silindir boyutuna bağlı olarak. Bunu, çift etkili silindirin birkaç yüz Newton'luk geri dönüş kuvvetiyle karşılaştırdığınızda, tek etkili silindirlerin, geri çekilmenin önemli bir direnci aşması veya bir yükü hızlı bir şekilde hareket ettirmesi gereken uygulamalar için neden uygun olmadığı açıkça ortaya çıkar.

İki Tip Arasındaki Hız Kontrolü Farkları

Pnömatik sistemlerde hız kontrolü, akış kontrol valfleri (ölçüm çıkış konfigürasyonu) kullanılarak silindirden egzoz hava akışının kısıtlanması veya besleme hava akışının (giriş ölçüm konfigürasyonu) kısıtlanmasıyla sağlanır. Sayaç çıkışı kontrolü genellikle tercih edilir çünkü daha stabil, yükten bağımsız hız regülasyonu sağlar.

Çift etkili hava silindiri için her iki porta da akış kontrol valfleri takarsınız. Bu size uzatma ve geri çekme için bağımsız hız ayarı sağlar; örneğin basit valf ayarlarıyla uzatmayı 200 mm/sn'de ve geri çekmeyi 500 mm/sn'de çalıştırabilirsiniz. Bu bağımsız kontrol, çevrim süresi optimizasyonunun önemli olduğu yüksek çevrimli otomasyonda değerlidir.

Tek etkili bir silindir için, uzatma hızını kontrol etmek amacıyla basınçlı taraftaki havayı içeri ve dışarı doğru ölçebilirsiniz. Ancak, geri dönüş hızı yay kuvveti ve yük tarafından sabitlenir . Yay sertse ve yük hafifse, piston hızla geri çekilerek uç kapakta darbe yükleri oluşturur. Yay yumuşaksa ve yük ağırsa geri dönüş çok yavaş veya eksik olabilir. Yay geri dönüşlü bir silindirin geri dönüşünü yavaşlatmak için bir valfi basitçe çeviremezsiniz; bu, yayın kendisinin değiştirilmesini veya özel bir yastık eklenmesini gerektirir.

Uygulamada bu, tek etkili silindirleri, geri dönüş stroku üzerinde değişken yüklerin olduğu veya geri dönüş hızının bir prosese uyacak şekilde ayarlanmasının gerektiği uygulamalara pek uygun hale getirmez. Paketleme hatları, robotik kol sonu takımları ve transfer konveyörleri tipik olarak her iki strok hızının da bağımsız olarak ayarlanmasını gerektirir ve bu da bu uygulamaların çoğunu sıkı bir şekilde çift etkili alana iter.

Hava Tüketimi: Basınçlı Hava Maliyeti Karşılaştırması

Basınçlı hava, bir üretim tesisindeki en pahalı hizmetlerden biridir. ABD Enerji Bakanlığı gibi kuruluşların yaptığı araştırmalar şunu tahmin ediyor: basınçlı hava sistemleri endüstriyel elektrik tüketiminin %20-30'unu oluşturur ve pnömatik aktüatörler bu sistemlerdeki birincil tüketicilerdir. Tek ve çift etkili silindirler arasındaki hava tüketimi farkını anlamak bu nedenle akademik bir çalışma değildir; işletme maliyetleri üzerinde doğrudan etkisi vardır.

Tek etkili bir silindir, yalnızca güç stroku sırasında basınçlı hava tüketir. Geri dönüş stroku yay tarafından tahrik edilir ve güç stroku tarafındaki hava basitçe atmosfere boşaltılır. Bir tam çevrim için tüketilen hava hacmi, besleme basıncında sıkıştırma oranına göre ayarlanan delik alanı ile strok uzunluğunun çarpımına eşittir.

Çift etkili silindir her iki strokta da hava tüketir. Bununla birlikte, çubuk ucu deliği alanı kapak ucundan daha küçük olduğundan, geri çekme strokunda tüketilen hacim, uzatma strokunda tüketilen hacimden biraz daha azdır. Döngü başına tüketilen toplam hava kabaca 1,7 ila 1,9 kez Çubuk çapına bağlı olarak eşdeğer tek etkili silindir tarafından tüketilen hava.

Somut bir örnek vermek gerekirse: 6 barda çalışan ve dakikada 60 kez dönen, 50 mm çapında, 100 mm stroklu çift etkili bir silindir yaklaşık olarak şunları tüketir:

• Strok başına kapak ucu: (π/4 × 0,05²) × 0,1 × (6 1) = ~1,37 litre (serbest hava), strok başına
• Strok başına rot ucu (20 mm rot varsayılarak): strok başına yaklaşık 1,09 litre
• 60 döngüde dakika başına toplam: ~146 litre/dk serbest hava

Eşdeğer bir tek etkili silindir yaklaşık 82 litre/dakika tüketecektir. İki vardiyada çalışan 20 silindirli bir makinede, yıllık elektrik maliyeti farkı ölçülebilir hale geliyor. Çok sayıda silindiri çalıştırdığınızda veya silindirler uzun stroklarda veya yüksek devir hızlarında çalıştığında, çift etkili silindir teknik açıdan üstün olsa bile, hava tüketimi farkı işletme ekonomisini anlamlı şekilde etkiler.

Strok Uzunluğu Sınırlamaları: Tek Etkili Silindirler Neden Erken Doldurulur?

Tek etkili bir silindirdeki dahili geri dönüş yayı, strokun ne kadar uzun olabileceğini fiziksel olarak sınırlar. Strok uzunluğu arttıkça daha uzun bir yaya ihtiyacınız olur, bu da daha uzun bir silindir gövdesi gerektirir; daha uzun yayların sabit tutulması ve delik içinde düzgün şekilde yönlendirilmesi daha zordur. Ayrıca geri çekilmiş konumda bile silindirin tamamına daha fazla uzunluk katarlar.

Çoğu üretici, maksimum stroku 25 mm ila 200 mm arasında olan tek etkili silindirler sunmaktadır. Birkaç özel tasarım 300 mm'ye ulaşır. Bunun ötesinde yay kullanışsız hale gelir. Uygulamanızın 400 mm, 600 mm veya 1.000 mm stroka ihtiyacı varsa, standart hava silindiri ürün yelpazesindeki tek uygun seçenek çift etkili silindirdir.

Bu sınırlama aynı zamanda kuvvetle de etkileşime girer: strok arttıkça, tam uzatmada yayın sıkışması da artar, bu da strok sonunda yayın üstesinden gelmek için daha fazla kuvvet tüketildiği anlamına gelir. Tek etkili bir tasarımda yaklaşık 100-150 mm'den uzun stroklar için yay kuvvetinin çıkarılması, özellikle küçük delik boyutlarında mevcut toplam pnömatik kuvvetin önemli bir yüzdesi olmaya başlar.

Arızaya Karşı Güvenli Davranış: Kritik Bir Güvenlik Hususudur

Bu iki silindir tipi arasındaki pratik açıdan en önemli farklardan biri, kompresör arızası, acil durdurma veya hat kopması nedeniyle hava beslemesi kesildiğinde ne olacağıdır.

Tek etkili yay geri dönüşlü silindir, basınç düştüğünde otomatik olarak yay tarafı konumuna geri dönecektir. Silindir bir iş parçasını güç stroku (uzatma) üzerine sıkıştıracak şekilde yapılandırılmışsa, hava kaybı parçanın serbest kalmasına neden olur. Yay uzatmalı olarak yapılandırılmışsa (bazı tasarımların güvenli kenetleme için sunduğu), hava kaybı kenetlenmesine neden olur. Bu deterministik davranış, güvenlik uygulamaları için bilinçli olarak tasarlanmıştır.

Makine koruması, fren serbest bırakma mekanizmaları ve acil durdurmalarda sıklıkla tek etkili silindirler kullanılır tam da arızaya karşı emniyetli davranışları bir elektrik sinyali veya bir valf konumu tarafından değil, yay tarafından öngörülebilir ve garanti edildiği için.

Bunun aksine, çift etkili bir silindir, hava kaybolduğunda son konumunu korur; eğer yön valfi her iki portu da bloke eden mandallı veya yay merkezli tipteyse. Bu bazen tercih edilebilir (yüklü bir eksenin düşmesini istemezsiniz), ancak hava kesildiğinde silindirin bir sıkıştırma veya presleme işleminin ortasında olması da tehlikeli olabilir.

ISO 13849 ve IEC 62061 dahil güvenlik standartları, makine tasarımcılarının arıza koşulları altında tüm aktüatörlerin davranışını analiz etmesini ve belgelemesini gerektirir. Tek etkili ve çift etkili silindir arasında seçim yapmak bu analizle doğrudan ilgilidir ve tek etkili tipin arıza emniyetli özelliği, daha fazla kontrol edilebilirliği için çift etkili bir silindirin kullanılabildiği durumlarda bile genellikle güvenlik dereceli devrelerde ona bir yer kazandırır.

Her Silindir Tipinin Tipik Uygulama Alanları

Tek Etkili Silindirlerin Excel olduğu yer

• Pnömatik valf aktüatörleri: Çeyrek dönüşlü küresel vanalar ve sürgülü vanalar genellikle yay geri dönüşlü tek etkili silindirler kullanır, böylece hava basıncı düştüğünde vana bilinen güvenli konuma (açık veya kapalı) ulaşamaz.
• Kısa stroklu bağlama tertibatları: İşleme kuvvetinin her zaman tek yönde olduğu ve kelepçenin yalnızca düşük yük altında serbest bırakılmasının (geri çekilmesinin) gerektiği işleme için iş parçalarını tutma.
• Kapı ve ambar kontrolü: Yay geri dönüşünün elektrik kesintisi durumunda kapanmayı sağladığı yer.
• Kapıların sıralanması ve yönlendirilmesi: Bir yönün her zaman varsayılan, diğer yönün ise güçle çalıştırıldığı konveyörlerdeki basit çevirmeli kapılar.
• Fren ve debriyaj kavraması: Acil durdurma için yay uygulamalı frenler — hava kaybolduğunda fren devreye girer.

Çift Etkili Silindirlerin Gerekli Olduğu Yerler

• Alma ve yerleştirme otomasyonu: Hem uzatma hem de geri çekme elektrikli olmalı, hız kontrollü olmalı ve değişken parça ağırlıklarını kaldırabilmelidir.
• Pres ve şekillendirme işlemleri: Her iki yönde de yüksek kuvvet; geri dönüş, iş parçasının geri yaylanmasını veya fırlatma direncini aşmalıdır.
• Uzun stroklu doğrusal transfer: 200 mm'yi aşan herhangi bir strok, çift etkili hava silindiri gerektirir.
• Milsiz silindir uygulamaları: Milsiz pnömatik silindirler doğası gereği çift etkili olup, geleneksel bir çubuklu silindirin pratik olmayacak kadar uzun olacağı uzun mesafeli yatay transfer için kullanılır.
• Devirme ve döndürme masaları: Masayı hem devirmek hem de geri döndürmek güçlü, kontrol edilebilir bir kuvvet gerektirir.
• 60 devir/dakikanın üzerindeki yüksek çevrim uygulamaları: Şok yükleme olmadan döngü süresini korumak için geri çekilme hızının hassas bir şekilde ayarlanması gereken yerler.

Kontrol Vanası Gereksinimleri: 3/2 vs 5/2

Tek ve çift etkili silindirler arasındaki hava delikleri arasındaki fark, gereken kontrol valfini doğrudan belirler ve bu da kablolamayı, manifold tasarımını ve maliyeti etkiler.

A 3/2 valf (3 port, 2 pozisyon) Tek etkili bir silindir için yeterlidir. Bir pozisyonda beslemeyi silindir portuna bağlar. Diğer konumda ise silindir portunu egzoza bağlar. Gerisini bahar halleder. 3/2 valf fiziksel olarak daha küçüktür ve 5/2 valften genellikle %20-40 daha ucuzdur. Ayrıca birçok valf bir araya toplandığında daha basit bir manifold bloğu gerektirir.

A 5/2 valf (5 port, 2 pozisyon) çift etkili silindir için standarttır. Bir konumda, besleme kapak ucuna gider ve rot ucu egzozuna gider. Diğer konumda, besleme çubuk ucuna gider ve başlık ucu egzozuna gider. İki egzoz portu tipik olarak hız regülasyonu için akış kontrol valflerinin takıldığı yerdir.

Çok eksenli sistemlerde (örneğin 20 istasyonlu bir montaj makinesi), 20 3/2 valf ile 20 5/2 valf arasındaki kümülatif maliyet farkı anlamlı olabilir. Basit uygulamalardaki daha küçük silindirler için bu maliyet farkı, çift etkili silindir biraz daha iyi performans sunsa bile genellikle tek etkili silindirin belirtilmesini haklı çıkarır.

Şunu da unutmayın Yay geri dönüşlü, mandallı (hafızalı) veya çift solenoid çalıştırmalı 5/2 valf mevcuttur her biri farklı arıza durumu davranışı sunar. Valf tipi seçimi, sistem düzeyinde güvenlik davranışını belirlemek için silindir tipiyle etkileşime girer; bu, tasarım aşamasında analiz edilmesi gereken, daha sonra sonradan donatılmaması gereken bir şeydir.

Uygulamadaki Bakım Farklılıkları

Sızdırmazlık sayısı açısından, tek etkili bir silindir, çift etkili olana göre daha az dinamik sızdırmazlık yüzeyine sahiptir. Daha az conta genellikle daha az sızıntı yolu ve biraz daha düşük conta değiştirme sıklığı anlamına gelir. Ancak tek etkili silindirdeki yay, çift etkili tasarımda bulunmayan ek bir aşınma bileşenidir.

Pnömatik silindirlerdeki yaylar milyonlarca döngüye dayanabilir ancak yorulmaya neden olurlar. Gerginliğini kaybeden bir yay, silindirin yavaş dönmesine, eksik dönmesine veya hiç dönmemesine neden olur. Günde 24 saat, dakikada 60 devirle çalışan bir makinede bir silindir, Yılda 86 milyon döngü . Bu döngü hızında yay yorgunluğu, özellikle döngü başına yay sıkıştırmasının yayın toplam hareketinin daha büyük bir kısmını oluşturduğu daha kısa stroklu silindirlerde gerçek bir bakım meselesidir.

Çift etkili silindirler için conta aşınması birincil bakım sorunudur. Modern poliüretan ve PTFE bazlı piston contaları genellikle uzun ömürlüdür 50 ila 100 milyon döngü normal çalışma koşullarında temiz, yağlanmış veya yağsız kuru hava ile. Kirli hava beslemesi, her iki silindir tipinde de erken conta arızasının en yaygın nedenidir.

Tek etkili silindir üzerindeki havalandırma deliği özel olarak anılmayı hak etmektedir: önleyici bakımın bir parçası olarak düzenli olarak incelenmeli ve temizlenmelidir. Tıkalı bir havalandırma, silindir hatalı çalışmaya başlayana kadar fark edilmeyecek kadar performansı yavaş yavaş azaltır; bu da planlı incelemeyi reaktif onarımdan daha önemli hale getirir.

Her İki Tip İçin Doğru Delik Boyutunun Seçilmesi

Doğru delik boyutu, herhangi bir hava silindirinin belirlenmesinde en temel adımdır. Bir deliğin boyutunun küçük olması yetersiz kuvvete neden olur; aşırı boyutlandırma hava ve para israfına neden olur. İşlem her silindir tipi için biraz farklıdır.

Tek Etkili Silindirler İçin

1. Strok sonunda gerekli kuvveti belirleyin (yay sıkışmasının maksimum olduğu yer).
2. Seçilen strok için maksimum yay kuvvetini gerekli çıkış kuvvetine ekleyin.
3. Conta sürtünmesini ekleyin (güvenlik marjı olarak genellikle teorik kuvvetin %10'u).
4. Gerekli delik alanını hesaplayın: Alan = Toplam Kuvvet ÷ Besleme Basıncı.
5. Hesaplanan alandan bir sonraki standart delik boyutunu seçin.
6. Yay kuvvetinin, pistonu geri dönüş strokunda yüke karşı döndürmek için yeterli olduğunu doğrulayın.

Çift Etkili Silindirler İçin

1. Hem uzatma hem de geri çekme vuruşları için gereken kuvveti ayrı ayrı belirleyin.
2. Geri çekilme hesaplamasında çubuk ucu alanındaki azalmayı hesaba katarak, mevcut besleme basıncında her strok için gereken deliği hesaplayın.
3. Sürtünmeyi, yanlış hizalamayı ve basınç değişikliklerini hesaba katmak için 1,25–1,5x güvenlik faktörünü ekleyin.
4. Her iki strok gereksinimini de karşılayan deliği seçin; genellikle hesaplanan iki değerden büyük olanı.
5. Çubuk sıkıştırılıyorsa ve çapına göre uzunsa, çubuk çapını burkulma sınırlarına göre kontrol edin.

Her iki silindir tipindeki standart delik boyutları ISO 15552 kurallarına uygundur: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 ve 200 mm en yaygın olanlardır. Standart bir delik boyutunun belirlenmesi, üreticiler arasında değiştirilebilirliği sağlar ve yedek parça yönetimini basitleştirir.

Çalışma Basıncı Aralıkları ve Seçime Etkisi

Hem tek hem de çift etkili hava silindirleri, tipik çalışma basınçlarına göre derecelendirilmiştir. 1 ila 10 bar (14,5 ila 145 psi) En yaygın endüstriyel besleme basıncı 6 bar'dır (87 psi). Ancak daha düşük basınçlarda çalışmak her tipi farklı şekilde etkiler.

Tek etkili silindirler için, yay ön yükünün yanı sıra conta sürtünmesinin üstesinden gelmek için minimum çalışma basıncı gereklidir. Eğer besleme basıncı, örneğin 6 bar olarak derecelendirilmiş bir sistemde 3 bar'a düşerse, etkin çıkış kuvveti kabaca %50 oranında düşer. Ancak yay kuvveti değişmeden kalır; bu, aynı azaltılmış basınçta tek etkili silindirin kuvvet azalmasının çift etkili tiple karşılaştırıldığında orantısız olduğu anlamına gelir.

Ek olarak, tek etkili silindirler, imalatçı tarafından belirlenen ve bunun altında silindirin yaya karşı tamamen uzanmayacağı bir minimum çalışma basıncına sahip olabilir. Bu eşik genellikle ürün veri sayfasında listelenir ve nominal besleme basıncıyla değil, sisteminizde garanti edilen minimum besleme basıncıyla karşılaştırılmalıdır.

Çift etkili silindirler bu bakımdan basınç dalgalanmalarına karşı daha az duyarlıdır çünkü her iki strok da sürtünmenin ötesinde üstesinden gelebilecek sabit bir mekanik dirence sahip değildir. Daha düşük basınçlarda, kuvvet çıkışı her iki strokta da orantılı olarak azalır ve sistem, daha az kuvvetle çalışmaya devam eder.

Bilmeye Değer Çift Etkili Silindir Çeşitleri

Çift etkili kategoride, özel uygulama gereksinimlerini karşılayan çeşitli özel tasarımlar bulunmaktadır:

• Çift çubuklu çift etkili silindir: Piston çubuğu silindirin her iki ucundan uzanır. Her iki taraf da aynı delik alanına sahiptir, dolayısıyla uzatma ve geri çekme kuvvetleri aynıdır. Simetrik kuvvet çıkışı kritik olduğunda veya mekanik bağlantı veya her iki tarafta ölçüm referansı için geçiş çubuğuna ihtiyaç duyulduğunda kullanılır.
• Tandem silindir: Aynı piston çubuğuna seri olarak monte edilmiş iki çift etkili silindir. İki piston aynı anda hareket ederek belirli bir delik çapındaki mevcut kuvveti kabaca iki katına çıkarır. Delik alanı sınırlı olduğunda ancak yüksek kuvvete ihtiyaç duyulduğunda kullanılır.

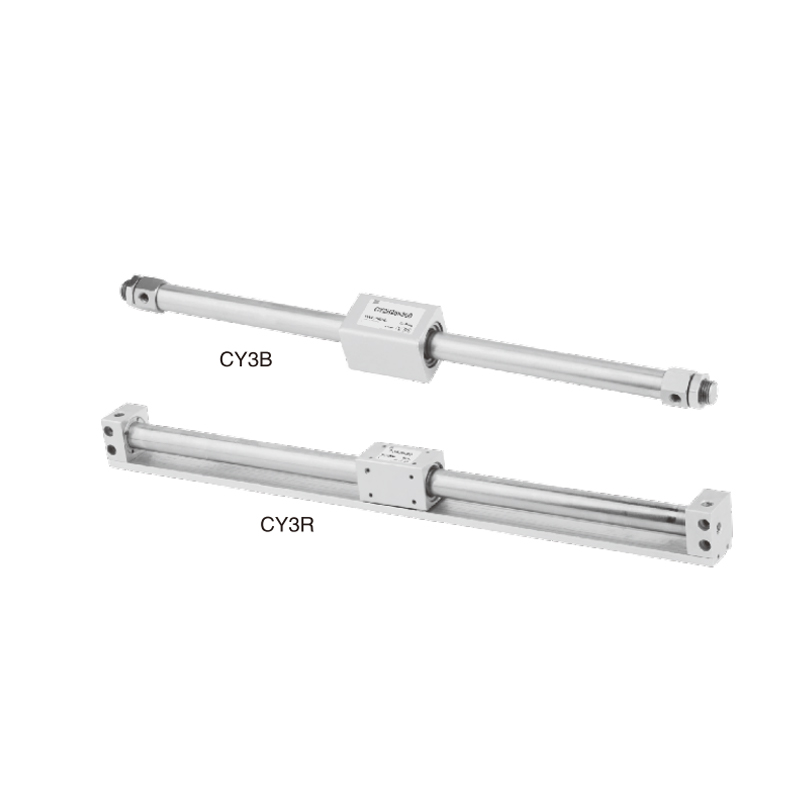

• Milsiz çift etkili silindir: Yük, silindir duvarındaki bir yarık veya manyetik bağlantı aracılığıyla pistona dışarıdan bağlanır. Kompakt bir pakette çok uzun stroklara olanak sağlar. 6.000 mm veya daha fazla stroklarda mevcuttur.
• Kılavuzlu çift etkili silindir: Çubuk üzerindeki dönme torkunu ve yan yük kuvvetlerini ortadan kaldırmak için doğrusal kılavuzları doğrudan silindir gövdesine entegre eder. Harici kılavuzlar olmadan hassas doğrusal hareket ve açısal doğruluğun gerekli olduğu uygulamalar için kritik öneme sahiptir.

Özet: Tek Oyunculuk ve Çift Oyunculuk Arasında Seçim Yapmak

Başvuru gereksinimlerinizi temel farklılaştırıcı unsurlarla eşleştirdikten sonra karar vermek kolaydır. Aşağıdaki çerçeveyi kullanın:

• Tek oyunculuk seçin ne zaman: uygulamanın ana konuma güvenli bir şekilde geri dönmesi gerektiğinde; strok kısadır (150–200 mm'nin altında); gereken geri dönüş kuvveti minimum düzeydedir; hava tüketimi en aza indirilmelidir; daha basit valf devresi tercih edilir; vanalar ve tesisattaki maliyet tasarrufları da büyük ölçekte anlamlıdır.
• Çift etkiliyi seçin ne zaman: her iki vuruş da anlamlı bir kuvvet sağlamalıdır; strok uzunluğu 200 mm'yi aşıyor; her iki strokun bağımsız hız kontrolü gereklidir; çevrim hızı yüksektir ve dönüş hızının ayarlanması gerekir; dönüş vuruşundaki yük değişken veya anlamlıdır; veya uygulama bir basma, aktarma veya al ve yerleştir mekanizmasıdır.

Endüstriyel otomasyon uygulamalarının büyük çoğunluğunda, çift etkili hava silindiri varsayılan iş gücüdür — esnek, güçlü ve tamamen kontrol edilebilir. Tek etkili silindir, kendi yay geri dönüş davranışının bir sınırlamadan ziyade bir özellik olduğu daha basit, güvenlik açısından kritik veya maliyete duyarlı tasarımlarda yerini alır. Her iki türü de bu düzeyde ayrıntıyla anlamak, bu seçimi gelenekten ziyade mühendislik gereksinimlerine dayalı olarak kasıtlı olarak yapmanıza olanak tanır.
