Modern Otomasyonda Özel Endüstriyel Silindirleri Önemli Kılan Nedir?

Modern Otomasyonda Özel Endüstriyel Silindirleri Önemli Kılan Nedir?

Özel endüstriyel silindirler çağdaş otomasyon sistemlerinin omurgasını oluşturur. Uygun şekilde eşleşen bir silindir olmadan - ister standart olsun hava silindiri veya özel olarak tasarlanmış bir doğrusal aktüatör; otomatik üretim hatları, modern üretimin talep ettiği çevrim sürelerini, hassasiyeti veya yük kapasitelerini sağlayamaz. Kısa cevap: Doğru silindir, verimi, tekrarlanabilirliği ve toplam sistem çalışma süresini doğrudan belirler. Pnömatik veya elektromekanik otomasyon hücresindeki diğer tüm bileşenler, silindirin milyonlarca strok boyunca her döngüde spesifikasyon dahilinde performans göstermesine bağlıdır.

Endüstriyel otomasyon son yirmi yılda önemli ölçüde değişti. Bir zamanlar çoğu alma ve yerleştirme veya kenetleme görevini genel, kullanıma hazır bir hava silindiri yerine getirirken, günümüzün sistemleri, belirli delik boyutları, strok uzunlukları, montaj konfigürasyonları, çalışma basınçları ve ortam koşulları için tasarlanmış silindirlere ihtiyaç duymaktadır. Delik çapında %10 bile eşleşmeyen bir silindir, planlanmamış arıza sürelerinde saat başına binlerce dolara mal olan aralıklı arızalara neden olacak kadar güç çıkışını azaltabilir.

Bu makale, gerçek uygulamalarda en önemli mühendislik değişkenlerine dikkat ederek, özel endüstriyel silindirlerin otomasyon sistemlerine nasıl seçileceğini, belirleneceğini ve entegre edileceğini kapsar.

Otomasyon Sistemlerinde Kullanılan Endüstriyel Silindirlerin Temel Tipleri

Tüm silindirler birbiriyle değiştirilemez. Otomasyon mühendisleri, yeni bir hücre veya yenileme projesi için bileşenleri belirlemeden önce, birincil silindir aileleri arasındaki işlevsel farklılıkları anlamalıdır.

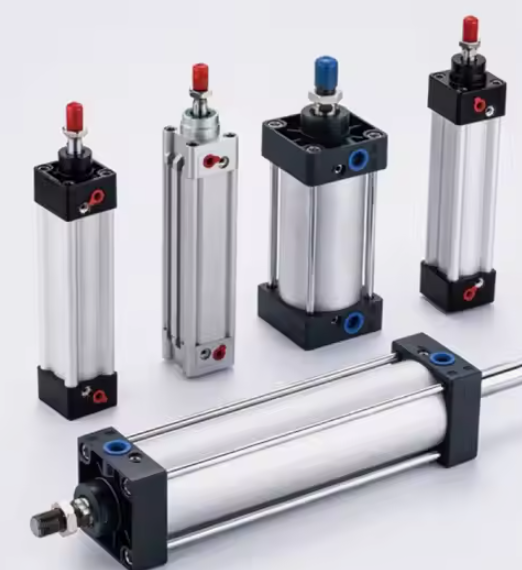

Pnömatik Hava Silindirleri

Hava silindiri, dünya çapında endüstriyel otomasyonda en yaygın kullanılan aktüatör olmaya devam ediyor. Basınçlı hava basıncını doğrusal mekanik kuvvete dönüştürerek strok başına maliyetin minimum düzeyde kalması gereken yüksek çevrimli uygulamalar için idealdir. Standart çalışma basınçları arasında çalışır 0,4 MPa ve 1,0 MPa (yaklaşık 58 ila 145 psi) doğrudan delik çapına göre ölçeklenen kuvvet çıktıları sağlar. 0,6 MPa'da çalışan 63 mm çaplı bir hava silindiri yaklaşık 1.870 N teorik itme gücü üretir; bu, çok çeşitli parça bağlama, çıkarma ve indeksleme görevleri için yeterlidir.

Modern özel hava silindirleri, temel çift etkili tasarımın çok ötesine geçer. Mühendisler artık aşağıdakileri içeren varyantları belirtiyor:

• Kompakt/kısa stroklu hava silindirleri — Montaj zarfının toplam uzunluğunun 100 mm'den az olduğu kapalı montaj hücrelerinde kullanılır
• Milsiz hava silindirleri - standart bir piston çubuğunun kabul edilemez bükülme momenti yaratacağı 1000 mm'yi aşan stroklar için
• Kılavuzlu hava silindirleri — harici kılavuz raylarına ihtiyaç duymadan 500 N·m'ye kadar eksen dışı yüklere direnen çift çubuklu veya profil kılavuzlu modeller
• Tandem hava silindirleri — aynı deliği paylaşan seri halinde istiflenmiş iki silindir, ayak izi çapını artırmadan çıkış kuvvetini etkili bir şekilde iki katına çıkarır
• Temiz oda hava silindirleri — yarı iletken ve farmasötik otomasyonda ISO Sınıf 5 veya daha iyi ortamlar için paslanmaz çelik varil, PTFE contalar ve sıfır gaz çıkışı sağlayan kaplamalar

Ağır Yük Otomasyonu için Hidrolik Silindirler

Bir hava silindirinin standart delik boyutları için yaklaşık 30 kN'lik pratik kuvvet değerlerinde zirveye çıktığı yerde, hidrolik silindirler aralığı yüzlerce kilonewton'a kadar genişletir. Metal damgalama, dövme transfer hatları ve ağır parça montaj preslerine yönelik otomasyon sistemleri, 140 ila 350 bar arasında çalışan hidrolik doğrusal aktüatörlere dayanır. Buradaki ödün sistemin karmaşıklığıdır: hidrolik güç üniteleri, filtreleme kızakları, ısı eşanjörleri ve sızıntı önleme altyapısı, pnömatik sistemlerin tamamen önlediği sermaye maliyetini ve bakım yükünü artırır.

Elektrikli Çubuk Silindirleri

Elektrikli çubuk aktüatörler (esasen bir silindir zarfı içindeki bilyalı vidayı veya planeter makaralı vidayı çalıştıran bir servo motor), hassas konum geri bildirimi gerektiren pnömatik hava silindiri uygulamalarından önemli bir pazar payı almıştır. Teklif ediyorlar ±0,01 mm veya daha iyi konumlandırma tekrarlanabilirliği programlanabilir kuvvet sınırlaması ve enerji tüketimi, görev döngüsü dikkate alındığında eşdeğer bir pnömatik devreden yaklaşık %70 daha düşüktür. Sınırlamaları en yüksek kuvvet yoğunluğudur: eşdeğer boyutta bir elektrikli çubuk silindiri, aynı deliğe sahip bir pnömatik hava silindirinden hala üç ila beş kat daha pahalıdır; bu da ekonomik gerekçenin büyük ölçüde döngü sayısına ve hassasiyet gereksinimlerine bağlı olmasını sağlar.

Otomasyon Sisteminiz için Doğru Silindir Nasıl Boyutlandırılır ve Seçilir

Silindir seçimi bir katalog araması değil, bir mühendislik hesaplamasıdır. Yanlış yapılması, erken conta arızasına, çubuğun bükülmesine veya yetersiz kuvvete yol açar; bunların tümü, doğru şekilde belirlenmiş bir bileşenin maliyetini çok aşan plansız arıza süresi olarak kendini gösterir.

Güvenlik Faktörü ile Kuvvet Hesaplaması

Herhangi bir hava silindiri veya hidrolik silindir boyutlandırma çalışmasının başlangıç noktası, uygulama noktasında gerekli iş gücüdür. Bu değer şunları içermelidir:

• Hareket yönünün tersine etki eden statik yük ağırlığı
• Yükü mevcut vuruş süresi içerisinde hedef hıza çıkarmak için gereken dinamik kuvvet
• Kılavuzlardan, contalardan ve herhangi bir dış mekanizmadan kaynaklanan sürtünme kuvvetleri
• Strok sonunda proses kuvvetleri (sıkıştırma, presleme, kesme)

Standart uygulama geçerlidir 1,5 ila 2,0 güvenlik faktörü hesaplanan teorik delik basıncı kuvveti çarpımı üzerinden. Bu marj, besleme basıncı dalgalanmalarını (tipik basınçlı hava sistemleri ayar noktasından ±%10 farklılık gösterir), hizmet ömrü boyunca conta aşınmasını ve üretim proseslerinden kaynaklanan yük değişimlerini absorbe eder.

Örneğin: bir bağlama uygulaması iş parçasında 800 N gerektiriyorsa ve hava beslemesi 0,6 MPa ise minimum delik çapı %100 verimlilikte yaklaşık 42 mm olarak hesaplanır. 1,6x güvenlik faktörünün uygulanması, seçilen deliği mevcut standart boyutlara bağlı olarak 50 mm veya 63 mm'ye iter; sistem talebinin en yüksek olduğu sırada besleme basıncı 0,5 MPa'ya düştüğünde bile silindirin yeterli kuvveti sağlaması sağlanır.

Strok Uzunluğu ve Çubuk Burkulma Analizi

Strok uzunluğu, piston çubuğunun basınç yükü altında bükülme duyarlılığını doğrudan etkiler. Çubuk çapının yaklaşık 10 katını aşan stroklu herhangi bir hava silindiri veya pnömatik aktüatör için, Euler kolonu burkulması kontrolü zorunludur. Kritik burkulma yükü, çubuk çapına, strok uzunluğuna, malzemeye (tipik olarak karbon çeliği veya paslanmaz çelik) ve montaj konfigürasyonuna (sabit-sabit, sabit-serbest veya pim-pim uç koşullarının her biri farklı etkin kolon uzunlukları verir) bağlıdır.

Sabit serbest montaj koşulunda 600 mm stroklu 20 mm çapında bir çelik çubuğun kritik burkulma yükü yaklaşık olarak 2.850 Kuzey - silindirin üretebileceği kuvvetin altında olabilecek kuvvet. Bu gibi durumlarda, daha büyük bir çubuk çapının (25 mm veya 32 mm) belirtilmesi veya kılavuzlu bir silindire geçiş, mühendisin çalışma basıncını düşürmesine gerek kalmadan bükülmeyi önleyen yanal destek sağlar.

Çevrim Süresi ve Yastıklama Gereksinimleri

Yüksek hızlı otomasyon hücreleri (özellikle dakikada 60 veya daha fazla devirle çalışanlar) silindir bileşenleri, valfler ve takımlar üzerinde önemli strok sonu darbe yükleri oluşturur. Bu hızlarda, 100 mm stroklu kontrolsüz bir hava silindiri, son konumdan hemen önce 1,5 m/s'yi aşan piston hızları geliştirebilir. Her vuruşta uç kapak tarafından emilen kinetik enerji, dahili yastıklar, harici amortisörler veya egzoz portundaki akış kontrol valfleri aracılığıyla yönetilmelidir.

40 mm'lik çapın üzerindeki özel endüstriyel hava silindirlerinin çoğunda standart olarak her iki uç konumda ayarlanabilir iğne valf yastıkları bulunur. Bunlar, yavaşlama mesafesinin tipik olarak 5 mm ile 30 mm arasında sahada ayarlanmasına olanak tanır. Hem yüksek hızlı orta strok hem de hassas kontrollü yavaşlama gerektiren uygulamalar için, ayarlanabilir sönümleme özelliğine sahip harici hidrolik amortisörler, tek başına pnömatik yastıklardan daha iyi kontrol sağlar.

Zorlu Otomasyon Ortamları için Özel Silindir Tasarımları

Standart katalog hava silindirleri, zararsız fabrika zemini uygulamalarının çoğunu karşılar. Ancak endüstriyel otomasyonun önemli bir kısmı, silindir tasarımı bu koşulları özel olarak ele almadığı sürece standart bileşenleri haftalar içinde yok eden ortamlarda çalışır.

Yıkama ve Kimyasal Ortamlar için Korozyona Dirençli Silindirler

Gıda işleme, içecek şişeleme ve farmasötik paketleme otomasyonu, yüksek basınçlı su, buhar ve kostik temizleme maddeleriyle sık sık yıkama döngüleri gerçekleştirir. Standart alüminyum namlulu hava silindirleri bu koşullar altında hızla paslanır. Paslanmaz çelik (tipik olarak 304 veya 316L sınıfı) namlu ve çubuk yapısı, EPDM veya PTFE'den yapılmış FDA uyumlu contalarla bir araya gelerek servis aralıklarını haftalardan yıllara uzatır. Paslanmaz yıkama sınıfına sahip bir hava silindirinin standart bir alüminyum üniteye göre maliyet avantajı genellikle %40 ila %80 — Bir üretim çalışması sırasında tek bir korozyonlu silindir arızasından kaynaklanan aksama süresi maliyetinin çok küçük bir kısmı.

Kimyasal işleme otomasyonu daha da zorlu koşullar sunar: asitler, solventler ve yoğuşmalı suyun olduğu yüksek nemli ortamlar. Buradaki silindir seçenekleri arasında PTFE kaplı deliklere sahip sert eloksallı alüminyum, polifenilen sülfür (PPS) kompozit gövdeler veya tamamen floropolimer kaplı varyantlar yer alır. Conta uyumluluğu belirli kimyasal maddelere maruz kalmaya karşı doğrulanmalıdır; petrol ortamlarında iyi performans gösteren NBR contaları aromatik solventlerde hızla bozunurken, EPDM contaları buhar ve sıcak suda üstün performans gösterirken petrol bazlı sıvılarda şişer.

Fırınlar ve Kaynak Hücreleri için Yüksek Sıcaklık Silindirleri

Endüstriyel fırınların içindeki otomasyon, boya kürleme sistemleri ve robotik kaynak hücreleri, silindirleri 120°C'den 200°C'ye kadar sürekli sıcaklıklara maruz bırakır. Standart Buna-N (NBR) contalar, dinamik koşullar altında yaklaşık 100°C'de bozulmaya başlar ve yüzlerce saat içinde sızıntıya ve tutma gücü kaybına yol açar. Yüksek sıcaklığa özel silindirler, silikon veya Viton (FKM) contalar kullanır. 150°C ila 200°C sürekli servis , karbonlaşmayan veya conta oluklarından dışarı çıkmayan yüksek sıcaklıktaki yağlayıcılarla birlikte.

Kaynak ortamları ayrıca hava silindiri piston çubuğunu sıçrama darbelerine ve ark parlamasından kaynaklanan UV radyasyonuna maruz bırakır. Sert krom veya seramik kaplamalı çubuklar, sıçrama yapışmasına ve yüzey çukurlaşmasına standart cilalı çelikten çok daha iyi direnç göstererek, silici conta bölgesine giren çubuk yüzeyi kirliliğinin neden olduğu conta aşınmasını doğrudan azaltır.

Patlayıcı Ortam (ATEX/IECEx) Uygulamalarına Yönelik Silindirler

Tahıl işleme, boya püskürtme kabinleri, kimyasal karıştırma ve petrol ve gaz işleme alanındaki otomasyon sistemleri, potansiyel olarak patlayıcı olarak sınıflandırılan alanlarda (ATEX kapsamında Bölge 1 veya Bölge 2 veya NEC kapsamında Bölüm 1/Bölüm 2) çalışır. Pnömatik hava silindirleri bu bölgelerde doğası gereği elektrikli aktüatörlere göre daha güvenlidir çünkü basınçlı hava ateşleme enerjisi içermez. Bununla birlikte, silindir tasarımı iletken olmayan bileşenler üzerinde statik yük birikimini yine de önlemeli ve strok sonunda kıvılcım oluşturabilecek metal-metal darbesi oluşturmamalıdır. ATEX dereceli silindirler, patlamaya dayanıklı harici muhafazalara ihtiyaç duymadan bölge gereksinimlerini karşılamak için iletken polimer bileşenler, topraklama hükümleri ve yumuşak yastıklı uç durdurucular kullanır.

Hassas Montaj Otomasyonu için Minyatür Silindirler

Elektronik montajı, tıbbi cihaz imalatı ve saat veya alet üretimi, 4 mm'den 16 mm'ye kadar iç çaplara, 1 mm kadar kısa stroklara ve 0,05 mm'nin altında konumsal tekrarlanabilirliğe sahip hava silindirleri gerektirir. Bu ölçekteki minyatür pnömatik silindirler, bileşen boyutlarının daha büyük bir yüzdesini temsil eden üretim toleranslarıyla karşı karşıyadır; 6 mm delikli bir silindirde 0,02 mm'lik conta kanalı toleransı, 63 mm'lik delik ünitesinde aynı toleransa göre çok daha sıkı işleme kontrolü gerektirir. Önde gelen minyatür silindir platformları çevrim ömürlerini aşıyor 30 milyon vuruş Alıştırılmış delik yüzeyleri, düşük sürtünmeli PTFE kompozit contalar ve hassas taşlanmış paslanmaz çubuklar sayesinde tam nominal basınçta.

Endüstriyel Silindirlerin Otomasyon Kontrol Sistemleriyle Entegrasyonu

Bir silindir, otomasyon sisteminin kontrol mimarisine entegre edilene kadar hiçbir değer üretmez. Silindir mekaniği ile PLC mantığı arasındaki arayüz, görünüşte iyi tanımlanmış birçok silindirin pratikte düşük performans gösterdiği yerdir.

Pozisyon Algılama ve Geri Bildirim

Modern hava silindiri tasarımları, manyetik reed anahtarları, katı hal Hall etkisi sensörlerini veya analog manyetostriktif doğrusal konum sensörlerini kabul eden entegre sensör raylarını (varil içine işlenmiş T yuvaları veya C yuvaları) içerir. Reed anahtarlar, tanımlanmış uç konumlarda basit bir açık/kapalı çıkış sağlar ve sensör başına maliyeti 10 doların altındadır. Hall efektli sensörler daha uzun anahtarlama ömrü (kamış anahtarlar için yaklaşık 10 milyona karşılık 100 milyonun üzerinde işlem), daha iyi titreşim direnci ve 0,5 ms aralığında daha hızlı yanıt süreleri sunar.

Orantılı kenetleme veya değişken stroklu montaj presleri gibi ikili strok sonu sinyalleri yerine sürekli konum verileri gerektiren uygulamalar için silindir kovanına gömülü analog manyetostriktif sensörler, aşağıdakileri sağlar: 0,1 mm'ye kadar çözünürlükle mutlak doğrusal konum tam vuruş boyunca. Bu, harici doğrusal kodlayıcıları ortadan kaldırır, kablolama karmaşıklığını azaltır ve PLC'nin bir teşhis aracı olarak çubuk hızını gerçek zamanlı olarak izlemesine olanak tanır.

Valf Seçimi ve Tepki Süresi

Her hava silindirini çalıştıran solenoid valf, silindirin PLC komutlarına ne kadar hızlı yanıt vereceğini belirler. Valf tepki süresi - bobine enerji verilmesi ile bağlantı noktasının tam açılması arasındaki aralık - yüksek hızlı doğrudan etkili popet valfler için 5 ms'nin altından 24 VDC'de standart sürgülü valfler için 30-60 ms'ye kadar değişir. Toplam döngü süresi 200 ms olan, dakikada 60 döngülük bir uygulamada, 50 ms'lik bir valf, pnömatik çalıştırma süresine %25 ekler ve döngü süresi hedefine ulaşılmasını imkansız hale getirebilir.

Valf akış hızı (Cv değeri) aynı zamanda silindir hacmine ve gerekli strok süresine de uygun olmalıdır. Küçük boyutlu valfler, yüksek hızlı stroklar sırasında valf boyunca bir basınç farkı oluşturarak valf girişinde besleme basıncı yeterli olsa bile strok ortasında hava silindiri pistonu tarafından görülen çalışma basıncını etkili bir şekilde azaltır. Temel kural, valf boyunca basınç düşüşünü aşağıdaki değerden daha düşük bir değerle sınırlayan bir valf Cv değeri seçmektir: Besleme basıncının %10'u maksimum akış talebinde.

Fieldbus ve IO-Link Entegrasyonu

Endüstri 4.0 otomasyon mimarileri, tesisin SCADA veya MES sistemleri aracılığıyla erişilebilen silindir düzeyinde teşhislere giderek daha fazla ihtiyaç duyuyor. IO-Link özellikli valf manifoldu düzenekleri, her bir silindirin konum sensörü verilerinin, strok sayısının, tampon basıncının ve döngü süresi sapmasının ayrı bir I/O kablolaması eklenmeden standart endüstriyel Ethernet (PROFINET, EtherNet/IP, EtherCAT) üzerinden PLC'ye iletilmesine olanak tanır. Bir IO-Link ana düğümü en fazla hizmet verebilir sekiz silindir istasyonu Tek bir kablo üzerinden, 20 veya daha fazla silindirli yoğun otomasyon hücrelerinde panel kablolama karmaşıklığını önemli ölçüde azaltır.

Bu bağlantı, öngörülü bakımı mümkün kılar: Belirli bir hava silindirinin strokunu tamamlaması %15 daha uzun sürmeye başlarsa (zaman damgalı sensör kenarları karşılaştırılarak tespit edilebilen bir model), sistem, üretim hatasına neden olmadan önce silindiri inceleme için işaretleyebilir. Otomotiv kaporta atölyesi otomasyonunda yapılan çalışmalar, silindir düzeyinde teşhis kullanan öngörücü bakım programlarının, planlanmamış pnömatik arıza sürelerini şu şekilde azalttığını göstermiştir: %35 ila %55 sabit aralıklı değiştirme programlarıyla karşılaştırıldığında.

Özel Endüstriyel Silindirlere Talebi Artıran Temel Endüstriler

Hangi endüstrilerin en fazla özel silindir hacmini tükettiğini anlamak, üreticilerin ve sistem entegratörlerinin ele alması gereken tasarım önceliklerini netleştirmeye yardımcı olur.

Otomotiv İmalatı

Tek bir otomotiv kaporta atölyesinde kaynak, taşıma ve montaj istasyonlarında 800 ile 2.500 arasında ayrı pnömatik ve hidrolik silindir bulunur. Döngü hızları genellikle istasyon başına saatte 240 ila 480 stroka ulaşır; bu da yüksek hacimli bir hattaki tek bir hava silindirinin birikmesi anlamına gelir Yılda 4 milyondan fazla vuruş . Buradaki silindir özellikleri conta ömrünü, yastığın dayanıklılığını ve montaj yapısını çıkarmadan hat içi değiştirme kolaylığını vurgulamaktadır.

Paketleme ve Lojistik Otomasyonu

Yüksek hızlı koli hazırlama, karton kapatma ve ayırma sistemleri, silindir strok sürelerinin 100 ms'nin altında olmasını gerektiren hızlarda çalışır. Manyetik kaplinli veya mekanik bant bağlantılı çubuksuz hava silindirleri, geleneksel bir çubuğun kabul edilemeyecek şekilde dirsek yaptığı uzun mesafeli (500 mm ila 2.000 mm) yatay transferler için sıklıkla kullanılır. Paketleme otomasyonu ayrıca yılda 350 gün, günde üç vardiya çalıştırarak arızalar arasındaki ortalama süreyi (MTBF) ikincil bir sorun olmaktan ziyade birincil spesifikasyon kriteri haline getiriyor.

Yarı İletken ve Elektronik Montajı

Plaka işleme robotları, kalıp yapıştırma makineleri ve PCB montaj ekipmanı, mikron altı temizlik standartları gerektiren minyatür hava silindirleri ve elektrikli çubuk aktüatörleri kullanır. Bu ortamlardaki silindirler parçacık üretmemeli, hassas alt tabakaları kirletebilecek gaz çıkışına karşı dayanıklı olmalı ve milyarlarca döngü boyunca konum doğruluğunu korumalıdır. Yıllık değeri 100 milyar doların üzerinde olan küresel yarı iletken ekipman pazarı, ultra temiz, yüksek hassasiyetli pnömatik çalıştırma teknolojisinin sürekli gelişimini teşvik ediyor.

Yiyecek ve İçecek İşleme

Gıda fabrikalarındaki dolum hatları, porsiyonlama makineleri ve paketleme hücreleri, ürünle temas eden yüzeylerle güvenli bir şekilde çalışmalıdır. Bu uygulamalardaki hava silindirleri, USDA tarafından kabul edilen yağlayıcılar (H1 sınıfı gıdaya uygun yağlar), FDA uyumlu conta malzemeleri ve bakteri barındıran çatlaklar içermeyen pürüzsüz dış yüzeyler gerektirir. IP69K giriş koruma standartlarına göre tasarlanan paslanmaz çelik çeşitleri, contada bozulma veya silindir deliğine su girişi olmadan 80°C'de yüksek basınçlı buharlı temizlemeye dayanır.

Silindir Hizmet Ömrünü Maksimuma Çıkarmak için En İyi Bakım Uygulamaları

Bakım temelleri ihmal edildiğinde, en yüksek kalitedeki özel endüstriyel silindirler bile zamanından önce bozulur. Sürekli olarak uygulanan aşağıdaki uygulamalar, ortalama servis aralıklarını üreticinin nominal çevrim ömrünün çok küçük bir kısmı kadar uzatır.

• Basınçlı hava kalitesini ISO 8573-1 Sınıf 3 veya daha iyisine göre koruyun genel endüstriyel hava silindiri uygulamaları için. Kirli hava taşıyan su, kompresör yağı ve partiküller, contanın bozulmasının ve delik çizilmesinin başlıca nedenidir. Otomatik yoğuşma tahliyesine sahip kullanım noktası filtre-regülatör-yağlayıcı (FRL) tertibatı tartışılamaz.
• Doğru şekilde yağlayın veya hiç yağlamayın. PTFE kompozit contalı birçok modern hava silindiri, harici yağlama olmadan (yağsız) çalışacak şekilde tasarlanmıştır. Yağsız bir silindire yağ verilmesi PTFE contalarını şişirerek erken arızaya neden olabilir. İşletime almadan önce daima yağlama gereksinimlerini spesifik silindir conta spesifikasyonuna göre doğrulayın.
• Çubuk yüzeyinin durumunu planlanmış aralıklarla kontrol edin. Piston çubuğundaki çukurlaşma, çentiklenme veya kaplama hasarı, silici contanın aşınmasını hızlandırır ve kirliliğin deliğe girmesine izin verir. Bir silici strok uzunluğu dahilinde temas alanının %5'inden fazlasını kaplayan yüzey kusurları gösteren çubuklar cilalanmak yerine değiştirilmelidir.
• Herhangi bir silindir değişiminden veya montaj değişikliğinden sonra yastık ayarını doğrulayın. Pistonun tam hızda uç kapağa çarpmasına olanak tanıyan kötü ayarlanmış bir yastık, çalışma kuvvetinin birkaç katı tepe kuvvetleri oluşturarak silindire, bağlı takımlara ve makine yapısına aynı anda zarar verir.
• Mümkün olan yerlerde vuruş sayımlarını takip edin PLC döngü sayaçları aracılığıyla ve üreticinin derecelendirdiği conta ömrü spesifikasyonlarıyla karşılaştırın. Nominal çevrim ömrünün %80'inde proaktif conta kiti değişimi, parça ve bir saatlik işçilik açısından yaklaşık 30 ila 150 ABD Doları tutarında bir maliyete karşılık, silindirin üretimde arızalanması durumunda planlanmamış arıza süresi 500 ila 5.000 ABD Doları arasındadır.
• Çubuk tipi silindirlerdeki yanal yan yükleri ortadan kaldırın. Belgelenen örnek olay incelemelerinde, silindir ekseni ile yük ilerleme yönü arasında 5°'lik bir yanlış hizalama bile rot burcu ve conta üzerinde sürekli yan yük oluşturarak hizmet ömrünü %40 ila %70 oranında azaltır. Yüzer çubuk kaplinleri veya kendinden hizalamalı montajlar, tüm silindir montajının hassas bir şekilde yeniden hizalanmasını gerektirmeden küçük fikstür yanlış hizalamasını telafi eder.

Otomasyon Kararları için Pnömatik, Hidrolik ve Elektrikli Silindirlerin Karşılaştırılması

Tüm otomasyon senaryolarında tek bir aktüatör teknolojisi kazanmaz. Pnömatik hava silindiri, hidrolik silindir veya elektrikli çubuk aktüatör arasındaki karar, her uygulama ekseninin özel performansı, maliyeti ve operasyonel gereksinimlerine göre yapılmalıdır.

Yukarıdaki veriler tutarlı bir modeli göstermektedir: hava silindiri, ±0,5 mm'nin üzerinde aşırı güç veya hassasiyet gerektirmeyen otomasyon görevlerinin çoğu için maliyet, hız ve temiz ortam uygunluğu açısından kazanır. Hidrolik silindirler, yüksek kuvvetli yavaş hareket uygulamaları için tek pratik seçenek olmaya devam etmektedir. Elektrikli aktüatörler maliyet primlerini öncelikle programlanabilir ara konumlandırma, kuvvet sınırlama veya enerji tüketimi kaydının ölçülebilir üretim değeri yarattığı uygulamalarda haklı çıkarırlar.

Otomasyonda Endüstriyel Silindirlerin Geleceğini Şekillendiren Trendler

Bir bileşen sınıfı olarak silindir, son on yılda önemli ölçüde gelişti ve beş yıl önce niş spesifikasyonlar olan ancak artık ana satın alma kriterleri haline gelen otomasyon sistemi gereksinimlerine yanıt olarak gelişmeye devam ediyor.

Pnömatik Sistemlerde Enerji Geri Kazanımı

Basınçlı hava pahalıdır: 0,7 MPa'da 1 Nm³ hava üretmenin maliyeti, kompresör verimliliğine ve yerel elektrik oranlarına bağlı olarak genellikle 0,02 ila 0,04 ABD Dolarıdır. Ortalama hızlarda dönen 500 hava tüpüne sahip bir üretim tesisi, yalnızca basınçlı havaya yılda 50.000 ila 200.000 ABD Doları harcayabilir. Sürdürülebilirlik zorunlulukları sıkılaştıkça, yeni otomasyon projelerinde basınç yükseltme devreleri, kapalı devre hava geri kazanım sistemleri ve azaltılmış ölü hacimli enerji verimli silindir tasarımları giderek daha fazla öne çıkıyor. Bazı gelişmiş pnömatik sürücüler artık ileri stroku kısmen basınçlandırmak için geri dönüş strokundan egzoz havasını geri kazanarak net hava tüketimini %10'a kadar azaltır. %30 .

Özel Silindir Geometrileri için Eklemeli İmalat

Metal katkılı üretim (lazer toz yatağı füzyonu, yönlendirilmiş enerji birikimi), geleneksel işlemeyle elde edilmesi imkansız iç geometrilere sahip hava silindiri ve aktüatör tasarımlarına kapıyı açmıştır. Silindir gövdesi içindeki entegre manifold, yüksek sıcaklık uygulamaları için uyumlu soğutma kanalları ve gücü azaltmadan ağırlığı %20-40 azaltan topoloji açısından optimize edilmiş yapısal bölümler, özel otomasyon uygulamaları için prototip aşamasından seri üretime geçiyor. Tamamen özel silindir gövdeleri için teslim süreleri, katmanlı üretim çeşitleri için 12-16 haftadan (geleneksel makineyle özel olarak işlenmiş) 3-5 haftaya düşüyor.

Yumuşak Robotik ve Uyumlu Pnömatik Aktüatörler

Taze ürün işleme, tekstil manipülasyonu, hassas elektronik montajı gibi hassas, düzensiz veya değişken geometrili iş parçalarını içeren otomasyon görevleri için, geleneksel sert hava silindirleri, elastomerik malzemelerden yapılmış yumuşak pnömatik aktüatörlerle tamamlanıyor. Bu körük tipi veya fiberle güçlendirilmiş aktüatörler, iş parçasının hasar görmesini önleyen doğal uyumlulukla düşük basınçta (0,1 MPa'nın altında) kavrama veya bükme hareketleri üretir. Standart silindir kataloglarının henüz tam olarak ele almadığı, ancak yeni nesil otomasyon sistemlerine yönelik gereksinim belgelerinde giderek daha fazla yer alan pnömatik aktüasyonda yeni bir sınırı temsil ediyorlar.

Silindir Seviyesinde Gömülü Durum İzleme

MEMS sensör teknolojisi, IO-Link iletişim protokolleri ve uç bilişimin birleşimi, yerleşik basınç dönüştürücülere, sıcaklık sensörlerine ve gerçek zamanlı sağlık verilerini tesis kontrol sistemlerine bildiren titreşim monitörlerine sahip hava silindiri düzenekleri üretiyor. Bu akıllı silindirler, yalnızca strok sonu konum sensörlerine güvenmek yerine dahili delik basıncı profillerini izler, anormal yastık davranışını tespit eder ve güç döngüsü boyunca devam eden kalıcı bellekte döngü sayısı verilerini toplar. Silindir, kendi servis geçmişini etkili bir şekilde belgeliyor; bu özellik, yüksek çalışma süreli tesislerdeki bakım ekiplerinin artık premium bir seçenek yerine bir seçim kriteri olarak değerlendirdiği bir özellik.
