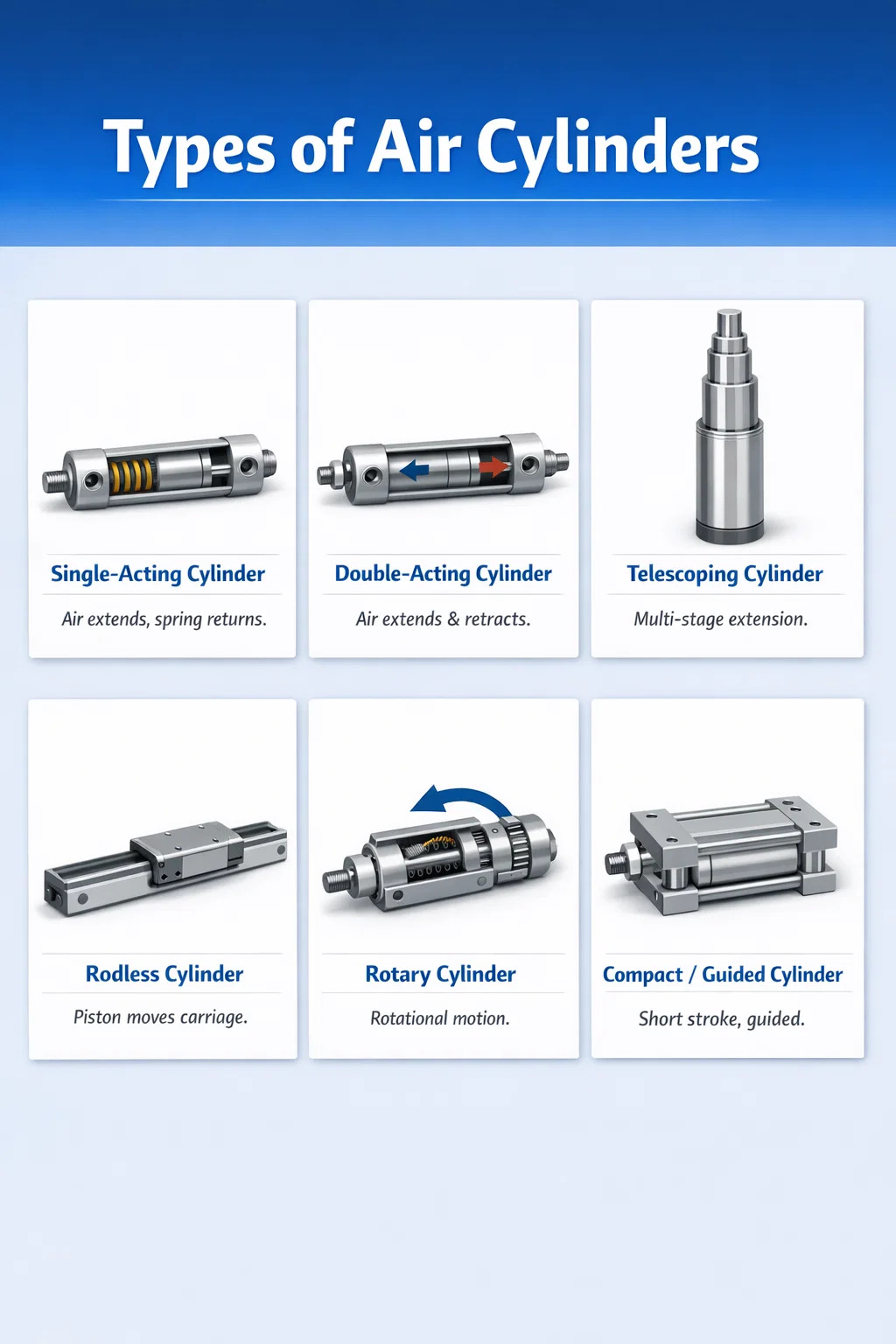

Hava Silindirlerinin Farklı Tipleri Nelerdir?
Hava silindirleri — aynı zamanda pnömatik silindirler olarak da adlandırılır — basınçlı hava enerjisini mekanik doğrusal veya dönme hareketine dönüştürür. var altı ana tip hava silindiri endüstriyel, otomotiv ve imalat uygulamalarında kullanılır: tek etkili silindirler, çift etkili silindirler, teleskopik silindirler, milsiz silindirler, döner silindirler ve kompakt/kılavuzlu silindirler. Her tip farklı bir mekanik amaca hizmet eder ve yanlış olanı seçmek erken aşınmaya, enerji israfına veya doğrudan sistem arızasına yol açabilir.
Bu kategorileri anlamak sadece akademik değildir; küresel pnömatik silindir pazarına yaklaşık olarak değer verilmiştir. 2023'te 14,2 milyar dolar ve paketleme, gıda işleme ve otomotiv montajındaki otomasyon talebinin etkisiyle 2030 yılına kadar istikrarlı bir şekilde büyümesi öngörülüyor. Doğru silindir seçimi çevrim süresini, enerji tüketimini ve bakım aralıklarını doğrudan etkiler.
Tek Etkili Hava Silindirleri
Tek etkili silindirler, pistonu yalnızca bir yönde hareket ettirmek için basınçlı hava kullanır. Geri dönüş vuruşu bir iç yay veya yerçekimi gibi bir dış mekanik kuvvet tarafından gerçekleştirilir. Bunlar mevcut en basit ve en uygun maliyetli pnömatik silindirler arasındadır.
Tek Etkili Silindirler Nasıl Çalışır?
Basınçlı hava tek bir delikten girer ve pistonu ileri doğru iter. Hava basıncı serbest bırakıldığında iç yay, pistonu orijinal konumuna geri iter. Bir yay işin yarısını yaptığından, etkili çıkış kuvveti, yay direnci kadar azaltılır - genellikle %10 ve %20 Yay sertliğine ve silindir boyutuna bağlı olarak.
Ortak Uygulamalar
- İşleme sırasında iş parçalarını bağlama ve tutma
- Geri dönüş vuruşunun kuvvet gerektirmediği damgalama ve delme işlemleri
- Yer çekiminin geri dönüşe yardımcı olduğu kapı ve geçit aktüatörleri
- Fren mekanizmaları ve güvenli kilitleme cihazları
- Tohum ekme makineleri ve ekim mekanizmaları gibi tarım ekipmanları
Hava yalnızca çalışma strokunda tüketildiğinden, hava tüketiminin en aza indirilmesi gerektiğinde tek etkili silindirler tercih edilir. Dakikada 50-100 devir çalıştıran yüksek çevrimli uygulamalarda bu, üretim vardiyası boyunca anlamlı basınçlı hava tasarrufu anlamına gelir.
Dikkate Alınması Gereken Sınırlamalar
Tek etkili silindirlerin strok uzunluğu sınırlıdır, çünkü daha uzun stroklar daha uzun yaylar gerektirir, bu da delik alanını kaplar ve kullanılabilir silindir alanını azaltır. Pratikte çoğu üretici yay geri dönüşlü silindirleri stroklarla sınırlandırır. 100 mm (yaklaşık 4 inç) veya daha az. Bunun ötesinde çift etkili tasarım daha pratik hale geliyor.
Çift Etkili Hava Silindirleri
Çift etkili silindirler endüstriyel otomasyonda en yaygın kullanılan pnömatik silindir türüdür. Hem uzatma hem de geri çekme stroklarına güç sağlamak için basınçlı hava kullanırlar ve operatöre her iki yönde kuvvet ve hız üzerinde tam kontrol sağlarlar.
Yapım ve Çalışma Prensibi
Çift etkili bir silindirde, pistonun her iki yanında birer tane olmak üzere iki hava deliği bulunur. Kapak ucu portuna hava girdiğinde piston uzar. Hava rot ucu portuna yönlendirildiğinde piston geri çekilir. Yön kontrol valfi (genellikle 4/2 veya 5/2 solenoid valf), iki port arasındaki hava akışını değiştirir. Çünkü herhangi bir yay söz konusu değildir. tam delik alanı kuvvetin uzatılmasına katkıda bulunur Bu, bu silindirleri aynı delik çapına sahip tek etkili muadillerine göre önemli ölçüde daha güçlü hale getirir.
Darbeler Arasındaki Kuvvet Hesaplama Farkları
Önemli bir ayrım: Uzatma ve geri çekme kuvvetleri eşit değildir. Uzatma strokunda kuvvet, tam delik alanı kullanılarak hesaplanır. Geri çekilme strokunda piston kolu deliğin bir kısmını kaplar, dolayısıyla etkili alan ve dolayısıyla geri çekme kuvveti biraz daha azdır. 50 mm delikli ve 6 bar basınçta 20 mm çubuklu bir silindir için uzatma kuvveti yaklaşık olarak 1.178 Kuzey geri çekilme kuvveti kabaca düşerken 990 K . Bu asimetri, geri çekme kuvvetinin kritik olduğu tasarımlarda dikkate alınmalıdır.
Tipik Kullanım Durumları
- Montaj hatlarında al ve yerleştir otomasyonu
- Konveyör saptırıcıları ve sıralama sistemleri
- Enjeksiyon kalıplama makinesi kelepçeleri ve ejektörleri
- Robotik kol sonu takımları
- Otomotiv gövde kaynak ve presleme fikstürleri
Çift etkili hava silindirleri, aşağıdaki çaplarda mevcuttur: 8 mm'den 320 mm'ye kadar Birkaç Newton'dan onlarca kilonewton'a kadar olan kuvvet çıkışlarını kapsar. Bu geniş ürün yelpazesi, onları neredeyse her türlü endüstriyel uygulamaya uyarlanabilir hale getirir.
Teleskopik Hava Silindirleri
Teleskopik silindirler, uzun bir strokun gerekli olduğu ancak geri çekilmiş (çökmüş) uzunluğun kısa kalması gereken uygulamalar için tasarlanmıştır. Bunu, birbirinin içinde sırayla uzanan, aşamalar veya manşonlar adı verilen birden fazla iç içe geçmiş tüp kullanarak başarıyorlar.
Tek Etkili ve Çift Etkili Teleskopik Tasarımlar
Teleskopik silindirler hem tek etkili hem de çift etkili konfigürasyonlarda mevcuttur. Tek etkili versiyonlar daha basit ve daha ucuzdur ancak geri çekilme için yer çekimine veya yük ağırlığına dayanırlar, bu da onları çoğunlukla dikey kaldırma için uygun kılar. Çift etkili teleskopik silindirler, güç altında uzayıp geri çekilerek yatay veya ters montaja olanak tanır; ancak yapıları önemli ölçüde daha karmaşıktır ve maliyetleri oldukça yüksektir.
Anahtar Uygulamalar
- 3-5 kademeli silindir gerektiren damperli kamyonlar ve damperli kasalar
- Makaslı kaldırıcılar ve hava çalışma platformları
- Tiyatro sahnesi makineleri ve eğlence teçhizatı
- İtfaiye aracı merdiven uzantıları
Daraltılmış uzunluğa sahip üç aşamalı teleskopik silindir 600 mm tamamen uzatılmış bir vuruş elde edebilir 1.700 mm - geri çekilmiş uzunluğunun neredeyse üç katı. Bu mekansal verimliliği geleneksel tek çubuklu bir silindirle elde etmek imkansızdır.
Aşamalar Arasında Kuvvet Azaltma
Önemli bir mühendislik düşüncesi: teleskopik silindirdeki birbirini izleyen her aşamanın bir öncekinden daha küçük bir deliği vardır; Silindir daha da uzadıkça çıkış kuvveti azalır . Tasarımcılar silindiri, genellikle kuvvetin minimumda olduğu tam uzamada veya tam uzama yakınında meydana gelen en kötü yük konumuna göre boyutlandırmalıdır.
Milsiz Hava Silindirleri
Milsiz pnömatik silindirler, geleneksel piston çubuğunu tamamen ortadan kaldırır, bunun yerine pistonun hareketini harici bir taşıyıcıya iletir veya bir yuva veya manyetik kaplin boyunca kaydırır. Bu tasarım belirli bir kurulum uzunluğu için etkili stroku iki katına çıkarır geleneksel çubuklu silindirle karşılaştırıldığında, bu da onları alanın kısıtlı olduğu ortamlarda son derece değerli kılar.
Mekanik Yuvalı Milsiz Silindirler
Mekanik yuvalı (veya bantlı) tasarımda silindir gövdesi uzunlamasına bir yuvaya sahiptir. İç piston bu yuva aracılığıyla harici bir taşıyıcıya bağlanır. Esnek bir metal veya plastik bant, hava sızıntısını önlemek için bağlantı noktasının her iki tarafındaki yuvayı kapatır. Bu silindirler doğrudan yan yükleri kaldırabilir ve yüksek yönlendirme doğruluğu gerektiren uygulamalar için uygundur.
Manyetik Bağlantılı Milsiz Silindirler
Manyetik olarak bağlanmış çubuksuz silindirler, güçlü kalıcı mıknatıslarla donatılmış kapalı bir iç piston kullanır. Karşılıklı mıknatıslarla donatılmış harici bir taşıyıcı, pistonun hareketini herhangi bir fiziksel yuva olmadan silindir duvarı boyunca takip eder. Bu tamamen yalıtılmış tasarım aşağıdakiler için idealdir: temiz oda, gıdaya uygun ve yıkanan ortamlar çünkü kirliliğin girebileceği veya yağlayıcıların kaçabileceği bir açıklık yoktur. Takas, oluklu versiyonlara kıyasla daha düşük bir maksimum yan yük kapasitesidir.
Milsiz Silindirlerin Excel Nerede
- Paketleme ve etiketleme makinelerinde doğrusal transfer üniteleri
- CNC işleme merkezlerinde yatay mekik sistemleri
- Kontaminasyonun endişe verici olduğu tıbbi cihaz imalatı
- Portal sistemleri ve çok eksenli konumlandırma aşamaları
Standart milsiz silindirler aşağıdaki strok uzunluklarında mevcuttur: 50 mm'den 10.000 mm'ye kadar . Çok uzun stroklar için, namlunun sarkmasını ve taşıyıcının kaymasını önlemek amacıyla dönme önleyici kılavuzlar ve merkez destekler önerilir.
Döner Hava Silindirleri
Çoğu pnömatik silindir doğrusal hareket üretirken, döner hava silindirleri basınçlı hava enerjisini açısal (dönme) harekete dönüştürür. Bunlara genellikle pnömatik döner aktüatörler denir. Bunlar hava motorlarından farklıdır; döner silindirler sınırlı açılı dönüş (tipik olarak 90°, 180° veya 270°) sürekli eğirme yerine.
Kremayer ve Pinyonlu Döner Aktüatörler
En yaygın döner silindir tasarımında, pinyon milini çalıştıran kremayer dişlisine bağlı bir veya iki doğrusal piston kullanılır. Hava pistonu/pistonları iter, kremayer pinyonu döndürür ve tork çıkış miline iletilir. Çift raflı tasarımlar yükü dengeler ve çıkış torkunun neredeyse iki katı Belirli bir delik boyutu için. Dönme açıları, harici durdurucular aracılığıyla, genellikle 0° ila 270° arasında ayarlanabilir.
Kanatlı Tip Döner Aktüatörler
Kanatlı aktüatörler, dairesel bir mahfazanın içindeki çıkış miline bağlı bir kanat (kanat) kullanır. Kanadın bir tarafındaki hava basıncı şaftı döndürür; karşı taraftaki hava onu geri döndürür. Tek kanatlı tasarımlar maksimuma kadar izin verir 280° dönüş çift kanatlı tasarımlar yaklaşık olarak sınırlıdır 100° ancak daha kompakt bir gövdede daha yüksek tork sunar.
Tipik Uygulamalar
- Proses borularında vana kumandası (çeyrek turlu küresel vanalar, kelebek vanalar)
- Montaj otomasyonunda indeksleme tablaları ve döner konumlandırma
- Robotik bilek ve dirsek eklemleri
- Transfer hatlarında parça çevirme ve yönlendirme
- Endüstriyel ekipmanlarda kapı ve kapak aktüatörleri
Kompakt ve Kılavuzlu Hava Tüpleri
Kompakt ve kılavuzlu silindirler, çok özel iki zorluğun üstesinden gelen özel çeşitlerdir: son derece dar kurulum alanları ve piston çubuğunun, harici kılavuz sistemlerine dayanmadan dönmeye veya yanal yüklere direnmesini gerektiren uygulamalar.
Kısa Stroklu Kompakt Silindirler
Gözleme silindirleri veya düz silindirler olarak da adlandırılan bu üniteler, deliklerine göre minimum gövde uzunluğuna sahiptir. Vuruşlar genellikle sınırlıdır 1 mm'den 50 mm'ye . Düz profilleri, standart bir silindir gövdesinin sığmayacağı sınırlı alanlara monte edilmelerine olanak sağlar. Yaygın kullanım durumları arasında PCB presleme, etiket dağıtma ve yarı iletken ekipmanlarda mikro konumlandırma yer alır.
Kılavuzlu (Çift Milli) Silindirler
Kılavuzlu silindirler, ortak bir ön plakaya bağlanan iki paralel piston çubuğunu içerir. Bu konfigürasyon çubuğun dönmesini önler ve moment yüklerine (merkez dışı kuvvetler) karşı yüksek direnç sağlar. Kılavuzlu silindirler yan yükleri kaldırabilir 4 ila 10 kat daha fazla Aynı deliğe sahip standart tek rotlu silindirden daha üstündür ve birçok uygulamada ayrı bir harici doğrusal kılavuza olan ihtiyacı ortadan kaldırır.
Kızak Ünitesi Silindirleri
Kaydırma ünitesi silindirleri, kılavuzlu bir taşıyıcıyı doğrudan silindir gövdesine entegre eder. Taşıyıcı, doğrusal yataklar veya devridaim yapan bilyalı raylar üzerinde hareket eder ve takımlar veya iş parçası fikstürleri için düz bir montaj yüzeyi sağlar. Bu hepsi bir arada üniteler, özel otomasyon projelerinde tasarım ve montaj süresini önemli ölçüde azaltır. Festo, SMC ve Parker'ın tümü değiştirilebilir strok uzunluklarına ve yatak konfigürasyonlarına sahip modüler kızak üniteleri sunuyor.
Bir Bakışta Hava Tüpü Tiplerinin Karşılaştırılması
| Silindir Tipi | Strok Yönü | Tipik Maksimum Strok | Hava Tüketimi | En İyisi |
|---|---|---|---|---|
| Tek Etkili | Tek yön (hava), yay geri dönüşlü | ~100mm | Düşük | Sıkıştırma, frenleme, güvenlik fonksiyonları |
| Çift Etkili | Her iki yön (hava) | 2.000 mm'ye kadar | Orta-Yüksek | Genel otomasyon, yüksek döngülü görevler |
| teleskopik | Biri veya her ikisi (çok aşamalı) | 3× daraltılmış uzunluk | Orta | Kaldırma, boşaltma, alan sınırlı uzun vuruşlar |
| Milsiz | Her iki yön (çubuk yok) | 10.000 mm'ye kadar | Orta | Uzun stroklu doğrusal transfer, temiz odalar |
| Döner | Açısal (sınırlı dönüş) | 280°'ye kadar | Düşük–Moderate | Valf çalıştırma, indeksleme, parçaları çevirme |
| Kompakt/Yönlendirmeli | Doğrusal (kısa veya kılavuzlu) | ~50–500 mm | Düşük–Moderate | Yan yükler, dönme önleme, dar alanlar |
Silindir Montaj Stilleri ve Performansa Etkileri
Silindir tipine bakılmaksızın montaj konfigürasyonunun performans, uzun ömür ve yük yönetimi üzerinde doğrudan etkisi vardır. Standart ISO 15552 ve NFPA T3.6.7 silindirleri, farklı üreticiler arasında değiştirmeyi kolaylaştıran değiştirilebilir montaj arayüzleri sunar.
- Ayak montajı (MS1/MS2): Sabit taban montajı; iyi hizalanmış yüklerle hat içi itme/çekme için idealdir. Yanlış hizalama, bükülme gerilimini çubuğa ve contalara aktarır.
- Flanş montajı (MF1/MF2): Ön veya arka flanş cıvataları doğrudan makine plakasına bağlanır. Sert, hat içi yüklere sahip uygulamalar için mükemmeldir.
- Clevis montajı (MP1/MP3): Yük bir yay çizerek hareket ettikçe silindirin dönmesine izin verir. Kapı açıcılarda, bağlantı mekanizmalarında ve devirme sistemlerinde yaygın olarak kullanılır. Tam eklemlenme için çubuk tarafında bir çubuk ucu çatalı (MP5) kullanılmalıdır.
- Muylu montajı (MT1/MT4): Silindir gövdesinin tek bir düzlemde salınmasını sağlar. Pivot hareketinin gerekli olduğu endüstriyel preslerde ve malzeme taşımada yaygındır.
Yanlış montaj, erken conta arızasının ve çubukta çizilmenin en yaygın nedenlerinden biridir. Önde gelen pnömatik silindir üreticilerinin yaptığı araştırmalar şunu gösteriyor: Sahadaki silindir arızalarının %30'undan fazlası malzeme veya üretim hatalarından ziyade yanlış hizalama ve yanlış montaja bağlanabilir.
Hava Tüplerini Seçerken Anlaşılması Gereken Temel Özellikler
Hava silindiri seçmek sadece tip seçmenin ötesine geçer. Silindirin amaçlanan hizmet ömrü boyunca güvenilir bir şekilde performans göstermesini sağlamak için çeşitli teknik parametrelerin birlikte değerlendirilmesi gerekir.
Delik Çapı ve Çıkış Gücü
Çıkış kuvveti F = P × A formülüyle belirlenir; burada P, besleme basıncı ve A, etkili piston alanıdır. Standart besleme basıncında 6 bar (87 psi) 50 mm çaplı bir silindir uzatma strokunda yaklaşık 1.178 N üretirken, 80 mm çaplı bir silindir kabaca 3.016 N üretir. Boyutlandırma hesaplamalarını ve kaynak bulmayı kolaylaştırmak için delik boyutları ISO 6432 ve ISO 15552'ye göre standartlaştırılmıştır.
Strok Uzunluğu ve Burkulma Riski
Sıkıştırma yükleri altındaki uzun stroklu silindirler için, çubuk çapının küçük olması durumunda piston çubuğu bükülebilir (kolon arızası). Mühendisler burkulma sınırlarını kontrol etmek için Euler'in sütun formülünü kullanır ve çoğu üretici, otomatik olarak bir 3:1 ila 5:1 güvenlik faktörü . Standart çubuk çapının yetersiz olduğu durumlarda büyük boy çubuk seçenekleri veya dış kılavuz sistemleri belirtilmelidir.
Çalışma Sıcaklığı ve Conta Malzemesi
Standart NBR (nitril) contalar çalışma sıcaklıklarını kapsar -20°C ila 80°C . 200°C'ye kadar yüksek sıcaklıklar için silikon veya PTFE contalar kullanılır. Düşük sıcaklıktaki ortamlar için (-40°C kadar soğuk), özel olarak formüle edilmiş poliüretan veya düşük sıcaklıkta nitril bileşikler mevcuttur. Conta malzemesi seçimi aynı zamanda ortam uyumluluğundan da etkilenir; örneğin silindir, kostik temizleme maddeleri kullanılarak düzenli yıkama yapılan bir gıda işleme ortamında kullanılıyorsa, EPDM contalar ve paslanmaz çelik gövdeler doğru spesifikasyondur.
Strok Sonu Yastıklama
Yüksek çevrim hızlarında, darbesinin sonuna yastıklama olmadan ulaşan bir piston, önemli bir mekanik etki yaratarak gürültüye neden olur ve dahili bileşenlerde aşınmayı hızlandırır. Ayarlanabilir pnömatik yastıklar, strokun sonuna doğru küçük bir hacimdeki havayı yakalayarak kademeli bir yavaşlama yaratır. Düzgün ayarlanmış yastıklar darbe kuvvetlerini şu şekilde azaltabilir: %80 ila %95 aynı hız ve yükte çalışan yastıksız silindirlerle karşılaştırıldığında.
Hava Silindirinin Hizmet Ömrünü Uzatan Bakım Faktörleri
En kaliteli pnömatik silindir bile, içinde çalıştığı sistemin bakımı uygun şekilde yapılmazsa zamanından önce arızalanacaktır. Aşağıdaki faktörler en kritik olanlardır.
Hava Kalitesi ve Filtrasyon
Basınçlı havadaki nem ve parçacık kirliliği, iç korozyonun ve conta bozulmasının başlıca nedenleridir. ISO 8573-1 Sınıf 3 hava kalitesi (partiküller ≤ 5 µm, basınç çiğlenme noktası ≤ 3°C, yağ konsantrasyonu ≤ 1 mg/m³) genellikle pnömatik silindirler için minimum standart olarak kabul edilir. Her devrede uygun bir FRL (filtre-regülatör-yağlayıcı) ünitesinin kullanılması conta ömrünü uzatır. iki ila üç kez Filtrelenmemiş, yağlanmamış sistemlerle karşılaştırıldığında.
Yağlama Uygulamaları
Modern pnömatik silindirler sıklıkla uzun ömürlü gresle önceden yağlanmış olarak tedarik edilir ve yağlanmamış hava sistemleri için tasarlanmıştır. Bu tür silindirlere yağ buharı yağlaması eklemek, aslında fabrikada uygulanan gresi temizleyebilir ve servis ömrünü kısaltabilir. Belirli bir silindir modeli için hava hattı yağlamasının tavsiye edilip edilmediğini veya kontrendike olup olmadığını daima üreticiye danışın.
Çubuk Silecek ve Dış Kirlilik
Tozlu veya kirli ortamlarda, piston çubuğuna yapışan döküntüler, her geri çekme vuruşunda silindirin içine geri çekilerek, çubuk contası üzerinde aşındırıcı etki yapar. Kazıyıcı halkalar olarak da adlandırılan çubuk sıyırıcı contaları, çoğu endüstriyel silindirde standart bir özelliktir ancak koruyucu bakım programının bir parçası olarak, genellikle her yıl kontrol edilmeli ve değiştirilmelidir. 6 ila 12 ay yüksek kirlenme ortamlarında.
Doğru Tip Pnömatik Silindir Nasıl Seçilir
Belirli bir uygulama için doğru silindir tipini daraltmak, işlevsel gereksinimlere dayalı basit bir karar süreci yoluyla çalışmayı içerir.
- Hareket türünü tanımlayın: Gerekli hareket doğrusal mı, açısal mı, yoksa dönel mi? Doğrusal hareket, standart, milsiz, kompakt veya kılavuzlu silindirlere işaret eder. Açısal hareket döner aktüatörlere işaret eder.
- Kuvvet gereksinimlerini belirleyin: Sürtünme, atalet ve dikey yerçekimi bileşenleri dahil olmak üzere yükü hesaplayın. En az 1,5 kat güvenlik faktörü ekleyin ve üreticinin kuvvet tablolarından bir delik çapı seçin.
- Darbeyi belirleyin: Strok kısa ve alan darsa kompakt bir silindir uygundur. Strok uzun ancak montaj uzunluğu kısıtlıysa milsiz veya teleskopik silindir düşünülmelidir.
- Çevre koşullarını değerlendirin: Aşırı sıcaklıklar, kimyasal maddelere maruz kalma, yıkama gereklilikleri ve toz seviyelerinin tümü gövde malzemesini, conta seçimini ve yüzey kaplama özelliklerini etkiler.
- Döngü hızını ve görev döngüsünü kontrol edin: Yüksek hızlı, yüksek döngülü uygulamalar, tekrarlanan sıkıştırmanın ürettiği ısının üstesinden gelmek için uygun yastıklama, yeterli bağlantı noktası boyutu ve potansiyel olarak termal açıdan dayanıklı conta bileşikleri gerektirir.
- Yan yük ve moment yükü gereksinimlerini değerlendirin: Silindir eksen dışı kuvvetlere maruz kalacaksa, rot contasının ve burcun erken aşınmasını önlemek için kılavuzlu bir silindir veya harici doğrusal kılavuz gereklidir.
Bu yapılandırılmış yaklaşımı takip ederek çoğu mühendis, ilk denemede doğru pnömatik silindir tipini ve boyutunu güvenle belirleyebilir ve projenin ilerleyen aşamalarında maliyetli yeniden tasarımlardan ve değiştirme döngülerinden kaçınabilir.
