Hava Silindiri Nedir? Türler, Kullanımlar ve Nasıl Çalışır?

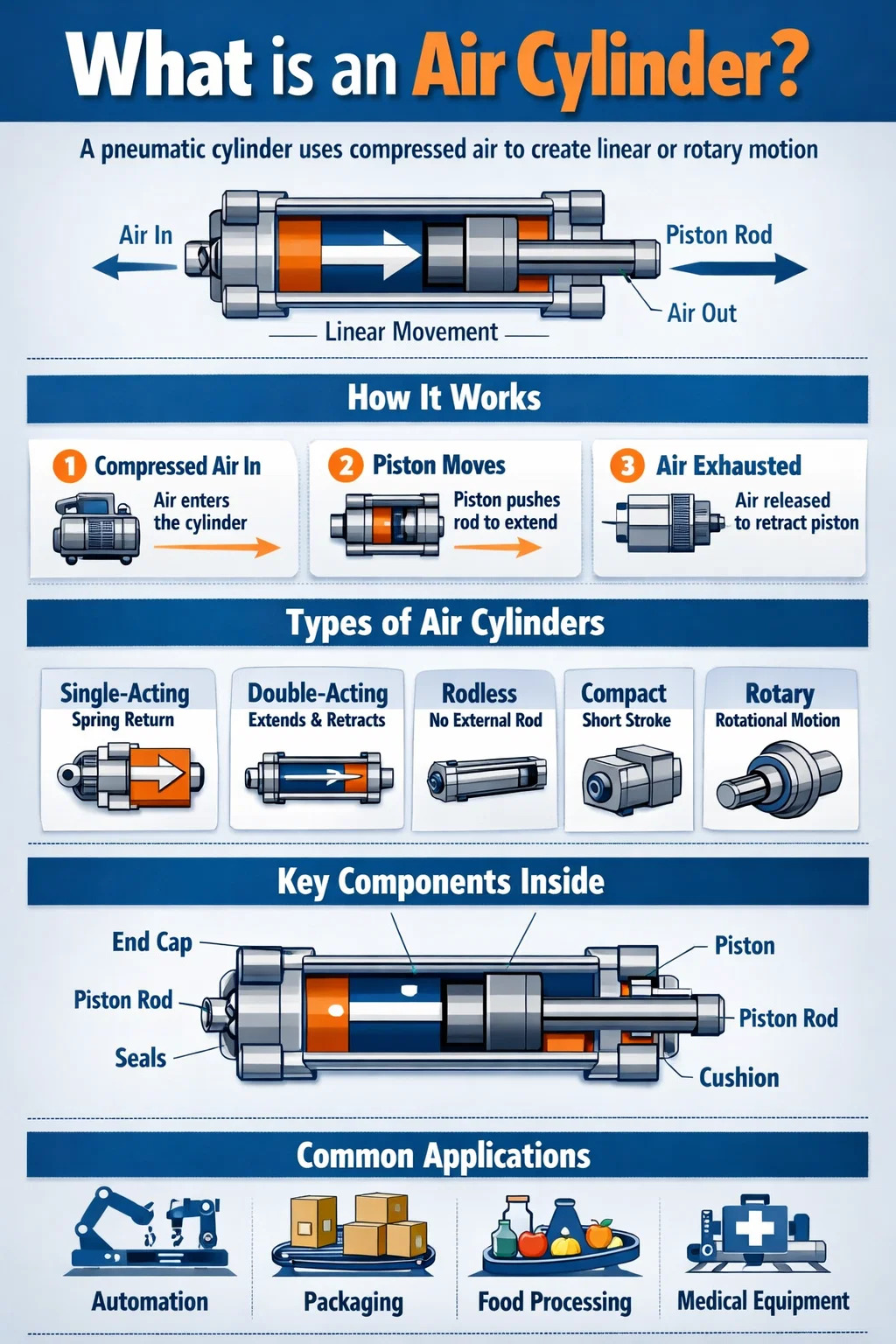

Hava Silindiri Nedir?

bir hava silindiri - aynı zamanda pnömatik silindir olarak da adlandırılır - doğrusal veya dönme hareketi ve kuvvet üretmek için basınçlı hava kullanan mekanik bir cihazdır. Basınçlı havada depolanan potansiyel enerjiyi kontrollü mekanik işe dönüştürür. Daha basit bir ifadeyle: Basınçlı havayı içeri itersiniz ve silindir bir şeyi (bir kelepçe, bir pres, bir valf, bir kapı) hassas, tekrarlanabilir miktarda bir kuvvetle iter.

Hava silindirleri endüstriyel otomasyonda en yaygın kullanılan aktüatörler arasındadır. Montaj hatlarında, paketleme makinelerinde, otomotiv imalatında, gıda işlemede, tıbbi ekipmanda ve sayısız diğer sistemlerde görülürler. Popülerlikleri, hidrolik alternatiflerle karşılaştırıldığında basitlik, düşük maliyet, yüksek hız ve doğal temizliğin birleşiminden kaynaklanmaktadır.

Standart bir pnömatik silindir, silindirik bir namlu, bir piston, bir piston kolu, uç kapakları, contalar ve hava girişi ve çıkışı için bağlantı noktalarından oluşur. Basınçlı hava olduğunda — genellikle 60 ila 120 PSI (4 ila 8 bar) Çoğu endüstriyel ortamda pistonun bir tarafından girer, pistonu ve ona bağlı çubuğu tek yönde hareket ettiren bir basınç farkı yaratır. Havanın serbest bırakılması veya yeniden yönlendirilmesi hareketi tersine çevirir veya geri çeker.

Bu temel mekanizma bir asırdan fazla bir süredir büyük ölçüde değişmeden kalmıştır, ancak modern imalat, hava silindirlerini mikrometre cinsinden ölçülen toleranslarla çalışacak şekilde geliştirmiştir; çevrim ömürleri aşılmıştır. 20 milyon vuruş ve yanıt süreleri birkaç milisaniye kadar hızlıdır.

Hava Silindiri Nasıl Çalışır: Temel Mekanizmalar

Pnömatik bir silindirin nasıl çalıştığını anlamak basınç, alan ve kuvvete birlikte bakmayı gerektirir. Bir silindirin ürettiği çıkış kuvveti basit bir formülle belirlenir:

Kuvvet (F) = Basınç (P) × Alan (A)

Örneğin, iç çapı 50 mm olan bir silindirin piston alanı yaklaşık 19,6 cm²'dir. 6 bar'lık (87 PSI) besleme basıncında, kabaca 1.178 Newton (yaklaşık 265 lbf) . Gerçek dünyadaki kuvvet, sürtünme ve sızdırmazlık direnci nedeniyle biraz daha azdır; tipik olarak teorik değerin %80-90'ı civarındadır.

Adım Adım Operasyon

1. Bir kompresör, basınçlı havayı bir rezervuar tankında üretir ve depolar.
2. Yön kontrol valfi (genellikle 4/2 veya 5/2 valf), havayı silindir üzerindeki uygun porta yönlendirir.
3. Basınçlı hava silindir bölmesine girer ve piston yüzeyine doğru itilir.
4. Piston hareket ederek çubuğu dışarı doğru hareket ettirir (uzatma stroku).
5. Valf, havayı karşı tarafa göndererek ve ilk odayı boşaltarak değişir.
6. Piston başlangıç ​​pozisyonuna geri çekilir.

Hız, havanın silindir bölmesine ne kadar hızlı girip çıkabileceğini kısıtlayan akış kontrol valfleri (iğne valfleri veya gaz kelebeği valfleri olarak da bilinir) tarafından kontrol edilir. Uç kapaklarına yerleştirilmiş yastıklama özellikleri, darbe hasarını önlemek için pistonu strokun sonuna doğru yavaşlatır; bu, yükler ağır olduğunda veya stroklar uzun olduğunda dikkate alınması gereken önemli bir husustur.

Hava Tüpü Çeşitleri ve Farkları

Tüm pnömatik silindirler aynı değildir. Herhangi bir uygulama için seçilen tip, gerekli harekete, mevcut alana, yük özelliklerine ve çevre koşullarına bağlıdır. En sık kullanılan kategoriler şunlardır:

Tek Etkili Silindirler

Tek etkili bir silindir, pistonu yalnızca bir yönde hareket ettirmek için basınçlı hava kullanır. Geri dönüş hareketi bir iç yay veya bir dış yük (örneğin yer çekimi) tarafından gerçekleştirilir. Bu silindirlerin yalnızca bir hava deliği vardır. Daha basittirler, döngü başına daha az hava kullanırlar ve çalışma kuvvetinin yalnızca tek yönde gerekli olduğu kelepçeleme, damgalama ve tutma uygulamaları için idealdirler. Ortak delik boyutları arasında değişir 8 mm'den 100 mm'ye Yay sınırlamaları nedeniyle strok uzunlukları tipik olarak 200 mm'ye kadardır.

Çift Etkili Silindirler

Endüstriyel otomasyonda en yaygın kullanılan türdür. Çift etkili bir silindir, hem uzatma hem de geri çekme strokları için basınçlı hava kullanır. Pistonun her iki yanında birer tane olmak üzere iki hava deliği, her yönün bağımsız kontrolüne olanak tanır. Bu, her iki yönde de güçlendirilmiş kuvvet sağlayarak itme, çekme, kaldırma, basma ve geri dönüş vuruşunun aktif kontrolünü gerektiren herhangi bir uygulama için uygun hale getirir. Delik boyutları arasında değişebilir 6 mm'den 500 mm'ye kadar ve özel tasarımlarda vuruşlar birkaç metreye kadar uzayabilir.

Milsiz Silindirler

Bir uçtan uzanan geleneksel bir piston çubuğu yerine, çubuksuz bir silindir, hareketi silindir kovanının dış kısmı boyunca mekanik veya manyetik bir bağlantı yoluyla iletir. Bu tasarım kabaca gerektirir kurulum uzunluğunun yarısı Aynı strok için geleneksel bir silindirin kullanılması, onu dar alanlarda değerli kılar. Milsiz silindirler al ve yerleştir sistemlerinde, portal otomasyonunda ve kayar tablalarda yaygındır.

Kompakt ve Kısa Vuruşlu Silindirler

Düz silindirler veya gözleme silindirleri olarak da adlandırılan bu silindirler, genellikle çok kısa stroklar için tasarlanmıştır. 1 mm'den 50 mm'ye — kısıtlı alanlarda. Düşük profilli form faktörleri, onları elektronik üretiminde, PCB kullanımında ve alanın önemli olduğu tıbbi cihaz montajında ​​favori haline getiriyor.

Döner Aktüatörler

Çoğu kişi hava silindirlerini doğrusal hareketle ilişkilendirirken, döner pnömatik aktüatörler basınçlı havayı açısal harekete dönüştürür. Valfleri döndürmek, parçaları konumlandırmak veya indeks tablolarını sürmek için kullanılırlar. Ortak dönüş açıları 90°, 180° ve 270° , ancak sürekli rotasyon versiyonları da mevcuttur.

Tandem Silindirler

Aynı piston çubuğunu paylaşan seri bağlı iki silindir. Bu konfigürasyon, delik çapını artırmadan çıkış kuvvetini kabaca iki katına çıkarır; yüksek kuvvete ihtiyaç duyulduğu ancak montaj çapının sınırlı olduğu durumlarda kullanışlıdır.

Çok Konumlu Silindirler

Standart silindirler iki konum sunar: tamamen uzatılmış ve tamamen geri çekilmiş. Çok konumlu (veya çok aşamalı) silindirler, strok boyunca üç veya dört ayrı konum elde etmek için iki veya daha fazla silindiri birleştirir. Bu, servo kontrolü olmadan birden fazla durma noktası gerektiren indeksleme, parça konumlandırma ve montaj işlemleri için kullanışlıdır.

Pnömatik Silindir İçindeki Anahtar Bileşenler

Türü ve boyutu ne olursa olsun her hava silindiri birçok kritik bileşenden oluşur. Bu parçaları anlamak, sahada bir silindiri belirlerken, bakımını yaparken veya sorunlarını giderirken yardımcı olur.

• Namlu (Silindir Borusu): Pistonu içeren ve hareketini yönlendiren ana gövde. Genellikle hassas bilenmiş iç yüzeye sahip alüminyum alaşımdan, paslanmaz çelikten veya karbon çelik borulardan yapılır. Conta aşınmasını en aza indirmek için yüzey pürüzlülüğü tipik olarak Ra 0,4-0,8 µm'de tutulur.
• Piston: Namlu içindeki iki hava odasını ayıran disk şeklindeki bileşen. Pnömatik basıncı çubuk üzerindeki mekanik kuvvete aktarır. Pistonlar, bölmeler arasında hava sızıntısını önlemek için O-ring veya dudaklı contalar taşır.
• Piston Çubuğu: Pistona bağlanan ve bir veya her iki uç kapağından uzanan hassas taşlanmış çelik şaft (genellikle krom kaplı veya sert anotlanmış). Çubuk çapı, sıkıştırma yükü altında burkulmaya direnecek şekilde boyutlandırılır; genellikle daha uzun stroklar için Euler'in kolon burkulması formülü kullanılır.
• Uç Kapakları (Başlık ve Kapak): Namlunun iki ucunu kapatın. Çubuk tarafındaki uç kapağı (kafa), çubuk contasını ve silici contayı içerir. Kör taraftaki uç kapağı (kapak), tampon valfleri ve hava deliklerini içerebilir.
• Mühürler: Belki de bakım açısından en kritik bileşenler. Piston contaları çapraz bölme sızıntısını önler; çubuk contaları harici sızıntıyı önler; silecek contaları (sıyırıcı contalar olarak da bilinir) toz ve kirletici maddelerin girmesini engeller. Yaygın conta malzemeleri arasında her biri farklı sıcaklık aralıklarına ve ortamlara uygun olan NBR (nitril), Poliüretan, PTFE ve Viton bulunur.
• Yastık Vanaları: Uç kapakların içine yerleştirilmiş ayarlanabilir iğne valfler, pistonun ilerisinde, strok sonuna yakın küçük bir hava cebini hapsederek onu kademeli olarak yavaşlatır. Yastıklama olmadan, ağır yüklerle yüksek hızda çalışan silindirler, aşan darbe kuvvetleri üretebilir. 10kN erken aşınmaya veya yapısal hasara neden olur.
• Çubuk Yatağı (Burç): Baş uç kapağında, çubuğu yönlendiren ve yan yükleri emen düşük sürtünmeli bir yatak yüzeyi. Genellikle sinterlenmiş bronzdan veya IGUS tipi kendinden yağlamalı polimerden yapılır.
• Pozisyon Sensörleri / Manyetik Anahtarlar: Çoğu silindir, pistona gömülü bir mıknatısı algılayan kamış anahtarları veya Hall etkisi sensörlerini monte etmek için harici bir oluk içerir. Bunlar, silindir gövdesine herhangi bir nüfuz etmeden konum geri bildirimi (tamamen uzatılmış veya tamamen geri çekilmiş sinyaller) sağlar.

Hava Silindiri Seçerken Anlaşılması Gereken Temel Özellikler

Bir uygulama için doğru pnömatik silindiri seçmek, ilk bakışta göründüğünden daha incelikli bir iştir. Spesifikasyonun yanlış yapılması, yetersiz kuvvete, erken conta arızasına, çubuğun bükülmesine veya zayıf çevrim sürelerine neden olabilir. İşte en önemli parametreler:

Delik Çapı

Namlunun iç çapı. Bu, çıkış kuvvetinin birincil belirleyicisidir. Standart delik boyutları ISO 6432'ye (8–25 mm delik çapları için) ve ISO 15552'ye (32–320 mm için) uygundur. Yaygın boyutlar arasında 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 ve 200 mm bulunur. Daha büyük bir delik, aynı basınçta daha fazla kuvvet anlamına gelir ancak aynı zamanda çevrim başına daha fazla hava tüketimi anlamına gelir.

Strok Uzunluğu

Piston çubuğunun tamamen geri çekilmiş durumdan tamamen uzatılmış duruma kadar toplam hareket mesafesi. Standart vuruşlar genellikle 25 mm'lik artışlarla mevcuttur, ancak özel uzunluklar da yaygındır. Daha uzun stroklar çubuğun burkulması riskini artırır ve silindirin burkulma yük değerinin uygulanan basınç kuvvetine göre kontrol edilmesini gerektirir.

Çalışma Basıncı

Çoğu endüstriyel pnömatik silindir aşağıdakiler için derecelendirilmiştir: 1 ila 10 bar (14,5 ila 145 PSI) çalışma basıncı. En yaygın tesis hava beslemesi 6-7 bardır. Kurulumdan önce daima silindirin maksimum çalışma basıncı değerini doğrulayın; bunun aşılması contaların kırılmasına veya uç kapaklarının deforme olmasına neden olabilir.

Çubuk Çapı ve Burkulma Direnci

Sıkıştırma (itme) yükleri için, özellikle uzun stroklarda çubuğun bükülme açısından kontrol edilmesi gerekir. Güvenli basınç yükü çubuk çapına, serbest burkulma uzunluğuna ve montaj konfigürasyonuna bağlıdır. 800 mm serbest uzunlukta 20 mm çubuğa sahip bir silindir yalnızca güvenli bir şekilde taşınabilir 3–4kN sıkıştırmada - teorik piston kuvvetinden önemli ölçüde daha az.

Çalışma Sıcaklığı

NBR contalı standart silindirler, -20°C ve 80°C . Daha yüksek sıcaklıklar için (200°C'ye kadar) Viton veya PTFE contalar gereklidir. Gıda sınıfı ve temiz oda çeşitleri, hijyen ve kontaminasyon standartlarını karşılamak için özel malzemeler ve yüzey işlemleri kullanır.

Montaj Stili

Bir silindirin makine çerçevesine nasıl monte edildiği, yük dağıtımı ve hizalama açısından önemli etkilere sahiptir. Yaygın montaj stilleri şunları içerir:

• Ayak/flanş montajı: Sert, sabit montaj. Açısal değişiklik olmayan saf doğrusal yükler için en iyisi.
• Çatal montaj parçası (arka pivot): Strok sırasında açı değiştiren yükleri barındırarak silindirin dönmesine izin verir.
• Muylu montajı: Yandan pivotlar, önemli açısal hareketlerle ağır iş uygulamalarına uygundur.
• Çubuk ucu ataşmanları: Uçtaki küresel çubuk gözleri veya çatal çubuk uçları, yük bağlantı noktasında açısal hizalamaya olanak tanır.

Hava Silindirlerinin Kullanıldığı Yerler: Gerçek Dünya Uygulamaları

Pnömatik silindirler, otomatik hareket içeren hemen hemen her endüstride görülür. Hızları, basitlikleri ve temizliği (egzoz havası yağ değil sadece havadır) onları sayısız ortamda tercih edilen aktüatör haline getirir.

İmalat ve Montaj Otomasyonu

Otomotiv tesislerinde pnömatik silindirler robotik kaynak donanımlarını, parça kelepçelerini, presleme takımlarını ve konveyör saptırıcılarını çalıştırır. Tek bir montaj hattı, döngü hızlarında çalışan yüzlerce ila binlerce hava silindiri içerebilir. Dakikada 30 ila 120 döngü . Sert durdurmalı uç konumlarıyla pnömatik konumlandırmanın tekrarlanabilirliği, onları yüksek hacimli üretim için güvenilir kılar.

Paketleme Makineleri

Doldurma makineleri, kapak kapatma kafaları, etiket aplikatörleri, karton hazırlama makineleri ve kutu kapatma makinelerinin tümü hızlı, tekrarlanabilir hareket için pnömatik silindirlere bağımlıdır. Dakikada 600 şişeyle çalışan bir şişeleme hattı, dolum silindirini saniyede 10 kez çevirerek conta ömrü ve valf tepki süresi üzerinde aşırı talepler doğurur.

Yiyecek ve İçecek İşleme

FDA uyumlu contalara sahip paslanmaz çelik silindirler et porsiyonlama, fırıncılık makineleri, süt ürünleri işleme ve sebze ayıklamada kullanılır. Aktüatöre zarar vermeden ekipmanı su ve temizlik maddeleriyle yıkayabilme yeteneği, bu ortamda hidrolik alternatiflere göre kritik bir avantajdır.

Tıbbi ve Farmasötik Ekipmanlar

Anodize alüminyum veya paslanmaz çelikten yapılmış, düşük gaz çıkışı sağlayan contalara sahip temiz oda uyumlu silindirler, tablet baskı makinelerinde, şırınga dolum ekipmanlarında ve teşhis analizörlerinde görülür. Bu silindirler katı kirlilik standartlarını karşılamalı ve sıklıkla 0,01 µm'ye kadar filtrelenmiş cihaz kalitesinde hava .

İnşaat ve İş Makinaları

Büyük inşaat makinelerinde üstün güç-boyut oranı nedeniyle öncelikli olarak hidrolik silindirler kullanılırken, pnömatik silindirler kamyonlar ve trenler için havalı frenlerde, pnömatik çekiçlerde, perçinleme aletlerinde ve kapı çalıştırma mekanizmalarında kullanılır. Compressed air at 8–10 bar can generate braking forces sufficient to stop a 40-tonne articulated truck reliably in wet and dusty conditions.

Yazdırma ve Kağıt İşleme

Web ofset baskı makineleri, tabaka beslemeli baskı makineleri ve kağıt dönüştürme makineleri, kıstırma silindiri ayarı, baskı atma/çıkarma, mürekkep püskürtme kontrolü ve kavrama mekanizmaları için pnömatik silindirler kullanır. Pnömatik aktivasyonun hızı, modern preslerin yüksek çalışma hızlarına uygundur; bazıları daha yüksek hızlarda çalışır. Saatte 15.000 sayfa .

Tarım Makinaları

Ekiciler, püskürtücüler ve hasat ekipmanları, tohum ölçümünü kapatmak, püskürtme bomunu katlamak ve bagaj kapısını kontrol etmek için hava silindirlerini kullanır. Toz, çamur ve kışın depolamada -30°C'den yazın tarlada 50°C'ye kadar sıcaklık dalgalanmalarının olduğu dış ortamlardaki dayanıklılık, tarımsal pnömatik bileşenler için temel bir gerekliliktir.

Hava Silindirleri ve Hidrolik Silindirler ve Elektrikli Aktüatörler

Mühendisler bir aktüatör tipi seçtiklerinde pnömatik silindirleri iki ana alternatifle karşılaştırırlar: hidrolik silindirler ve elektrikli aktüatörler (servo veya kademeli tahrikli doğrusal aşamalar). Her teknolojinin kendine özgü bir tatlı noktası vardır.

Pnömatik sistemlerin enerji verimliliği - sıklıkla şu şekilde anılır: Genel olarak %10-15 Kompresör verimsizliği, dağıtım kayıpları ve egzoz kayıplarını hesaba katarken, modern enerji bilinçli üretim bağlamında en önemli zayıflıklarıdır. Bununla birlikte, düşük birim maliyet, güvenilirlik ve tesis basınçlı hava altyapısının yaygın olarak kullanılabilirliği, pnömatik silindirleri yüksek hızlı, orta kuvvet uygulamaları için pratik varsayılan haline getirmeye devam ediyor.

Elektrikli aktüatörler, hassas ara konumlandırma, kuvvet kontrolü veya programlanabilir hareket profilleri gerektiren uygulamalar için giderek daha rekabetçi hale geliyor; bu yetenekler, standart pnömatik silindirlerin, karmaşıklığı ve maliyeti önemli ölçüde artıran orantısal valfler ve geri bildirim sensörleri eklenmeden eşleşemeyeceği yeteneklerdir.

Pnömatik Devre: Hava Silindirleri Bir Sisteme Nasıl Bağlanır?

bir air cylinder is only one part of a pneumatic circuit. To function correctly, it needs a properly designed system around it. Understanding the supporting components is essential for anyone specifying or maintaining pneumatic systems.

Air Preparation Unit (FRL)

FRL ünitesi (Filtre, Regülatör, Yağlayıcı) basınçlı havayı silindire ulaşmadan önce koşullandırır. Filtre partikülleri ve nemi giderir; regülatör çalışma basıncını ayarlar; yağlayıcı (günümüzde modern kendinden yağlamalı contalarla daha az yaygın olarak kullanılmaktadır) iç bileşenleri korumak için ince bir yağ buharı ekler. Silindirin kirli, ıslak veya yanlış basınçlı havayla çalıştırılması erken conta arızasının başlıca nedenidir.

Yön Kontrol Valfleri

Solenoidle çalıştırılan yön valfleri - tipik olarak 5/2 veya 5/3 yollu konfigürasyonlar - Çift etkili bir silindirin hangi portunun besleme havasını aldığını ve hangisinin egzozunu kontrol ettiğini kontrol edin. Yanıt süreleri 5–15 milisaniye standart solenoid valfler için tipiktir. Yüksek hızlı uygulamalarda, daha hızlı anahtarlama için pilotla çalıştırılan veya popet tipi valfler kullanılabilir.

Akış Kontrol Vanaları

Ölçüm çıkışlı akış kontrolleri, pnömatik silindirlerde hız regülasyonu için standart yaklaşımdır. They restrict the exhaust flow leaving the cylinder, which creates a back-pressure that cushions and controls piston velocity. Sayaç girişi (tedarikin kısıtlanması) belirli durumlarda kullanılır ancak değişen yüklerde tutarsız hızlara neden olabilir.

Basınç Regülatörleri ve Emniyet Valfleri

Bireysel kullanım noktası regülatörleri, aynı sistemdeki farklı silindirlerin farklı basınçlarda çalışmasına olanak tanır; örneğin, yüksek kuvvetli bir presleme işleminin yanı sıra kırılgan bir parçaya hafif bir sıkma kuvveti uygulanır. Emniyet egzoz valfleri, acil durdurma durumlarında tüm bölgelere veya makinelere giden hava beslemesini keserek depolanan enerjiyi güvenli bir şekilde serbest bırakır.

Hava Silindirleriyle İlgili Yaygın Sorunlar ve Bunların Teşhis Edilmesi

İyi tanımlanmış ve doğru şekilde monte edilmiş pnömatik silindirler bile zamanla sorunlarla karşılaşır. En yaygın arıza modlarını bilmek, teşhis süresinden tasarruf sağlar ve plansız arıza sürelerini önler.

Hava Sızıntısı

Piston çubuğu veya port bağlantı parçaları etrafındaki dış sızıntı genellikle sesle veya sabunlu su uygulanarak ve kabarcıklar izlenerek tespit edilebilir. Piston contasını aşan iç sızıntı, silindirin kaymasına veya yük altında pozisyonunu koruyamamasına neden olur; silindire tutma komutu verildiğinde egzoz portundan hava kaçarken duyulabilir. Contanın değiştirilmesi standart onarımdır; Çoğu ISO standardı silindir için yedek kitler mevcuttur.

Yavaş veya Tutarsız Hareket

Yavaşlayan silindirlere genellikle tıkanmış bir filtreden, küçük boyutlu borulardan, kısmen kapalı bir akış kontrolünden veya aşınmış veya kirlenmiş bir yön valfinden gelen sınırlı akış neden olur. Silindir portundaki besleme basıncını kontrol edin (yalnızca kompresörde değil) — dağıtım sisteminin yıllar içinde organik olarak büyüdüğü tesislerde uzun boru hatları boyunca önemli basınç düşüşleri veya küçük boyutlu bağlantı parçaları yaygındır.

Çubuk Çizilmesi ve Erken Conta Aşınması

Yan yükler (silindir eksenine dik olarak uygulanan kuvvetler) rot yatağı ve conta aşınmasını hızlandırır. Silindir yalnızca eksenel yükler için tasarlanmıştır. Uygulamanın çubuğun yan yüklemeye maruz kalması durumunda eksen dışı yükü taşımak için doğrusal bir kılavuz veya harici yatak eklenmelidir. Kirli hava (partiküller veya su) da namlunun içinde aşınmaya neden olur.

Strok Sonu Çarpma ve Darbe Hasarı

When a cylinder reaches the end of its stroke and the piston impacts the end cap with high energy, it generates shock waves, noise, and mechanical stress. Yerleşik yastık valflerinin ayarlanması (kısıtlamayı artırmak için iğnenin saat yönünde döndürülmesi) ilk adımdır. Silindirde yastıklama yoksa devreye harici amortisörler veya ayarlanabilir yavaşlama kontrolleri eklenebilir.

Silindir Hareket Edemiyor

Hiç hareket etmeyen bir silindir genellikle şuna işaret eder: hava beslemesi yok (valf değişmiyor, hat tıkalı, izolatör kapalı), piston korozyondan dolayı sıkıştı (yağlama olmadan uzun süre depolamadan sonra sık görülür) veya aşırı yan yük veya aşırı basınç nedeniyle kırık bir çubuk. Sistematik kontrol - porttaki basıncı doğrulayın, solenoid göstergeyle valf değişimini onaylayın, ardından silindiri mekanik olarak inceleyin - nedeni hızlı bir şekilde ortadan kaldırır.

Pnömatik Silindirler için En İyi Bakım Uygulamaları

Modern hava silindirleri minimum bakım için tasarlanmıştır ancak "minimum", "sıfır" ile aynı şey değildir. Yapılandırılmış önleyici bakım yaklaşımı servis ömrünü önemli ölçüde uzatır.

• Havayı temiz ve kuru tutun: Kompresör deposundaki ve filtrelerdeki suyu düzenli olarak boşaltın. Nemli ortamlardaki sistemlere soğutmalı hava kurutucusu takın. Basınç çiğlenme noktası 3°C veya daha düşük silindirde iyi bir hedeftir. Basınçlı havadaki su, namlunun içinde korozyona neden olur ve elastomer contaların şişmesine neden olur.
• Çubuk durumunu haftalık olarak inceleyin: Krom rot yüzeyindeki çizikler her vuruşta rot contasına zarar verir. Çubukla mekanik temas kaynaklarını (kaynak sıçraması, yanlış hizalanmış fikstürler) derhal ortadan kaldırın ve çizik çubukları contaya zarar vermeden değiştirin.
• Contaları proaktif olarak değiştirin: Pek çok tesis silindir conta kitlerini sabit aralıklarla (tipik olarak her yıl) değiştirir. 2 ila 3 yıl arızayı beklemek yerine yüksek çevrimli ekipmanlarda. Unplanned downtime on a production line typically costs far more than a seal kit and 30 minutes of labor.
• Montaj donanımını kontrol edin: Titreşim cıvataları, çatal pimlerini ve rot ucu kilitli somunlarını gevşetir. Gevşetilmiş bir pivot pimi, silindirin yanlara doğru eğilmesine izin vererek aşınmayı hızlandıran yan yükler oluşturabilir. Yüksek döngülü veya yüksek titreşimli ekipmanlarda montaj donanımını üç ayda bir tork kontrolü yapın.
• Sürünme veya konum kaymasını izleyin: Statik yük taşıyan çift etkili bir silindir sürüklenmemelidir. Yük altında yavaş konum değişiklikleri, piston contasının baypas edildiğini gösterir; bu, bir güvenlik sorunu veya kalite kusuru haline gelmeden önce yaklaşan arızanın bir uyarı işaretidir.
• Yedek silindirleri veya conta kitlerini hazır bulundurun: Kritik üretim silindirleri için rafta eksiksiz bir yedek ünitenin bulunması, MTTR'yi (Ortalama Onarım Süresini) saatlerden dakikalara düşürür. Standard ISO cylinders from stocked distributors can be sourced quickly, but custom or specialized units may have lead times of several weeks.

Pnömatik Silindir Teknolojisinde Yenilikler ve Trendler

Pnömatik silindirin temel prensibi değişmese de üreticiler teknolojiyi anlamlı şekillerde geliştirmeye ve genişletmeye devam ediyor.

Entegre Konum Algılama ve IO-Link

Standart silindirlere takılan IO-Link uyumlu sensörler artık iki kablolu dijital arayüz üzerinden sürekli konum geri bildirimi, teşhis (döngü sayısı, sıcaklık, çalışma saatleri) ve parametrelendirme sağlıyor. Bu, pnömatik silindiri "aptal" bir aktüatörden Endüstri 4.0 mimarisinin akıllı bir bileşenine dönüştürerek, özel kablolama eklemeden kestirimci bakım ve uzaktan izleme olanağı sağlar.

Oransal Pnömatik

Oransal basınç ve akış valfleri konum transdüserleriyle bir araya gelerek hava silindirlerinin kapalı çevrim kuvvetini ve konum kontrolünü mümkün kılar. Servo elektriğin hassasiyetiyle eşleşmese de bu sistemler konumlandırma tekrarlanabilirliğini sağlayabilir. ±0,1 mm ve kontrollü kuvvet uygulaması - yetenekler daha önce hidrolik veya elektrikli aktüatörlerle sınırlıydı. Maliyet, basit açma/kapama pnömatiklerinden daha yüksek, ancak tam servo-elektrikli sistemlerden daha düşüktür.

Enerji Geri Kazanımı ve Verimliliği

Basınçlı hava pahalıdır; basınçlı havadan 1 kW'lık mekanik iş üretmek genellikle maliyetlidir 7–8 times more bir elektrik motorunun yaptığı aynı işten daha fazladır. Bu durum, basınç yükseltme sistemlerinin, strok ortasında beslemeyi kesen hava tasarruf devrelerinin ve egzoz enerjisini yakalayan geri kazanım sistemlerinin geliştirilmesine yol açtı. Bazı üreticiler optimize edilmiş devrelerde %30-50 oranında hava tasarrufu sağladığını bildirmektedir.

Hafif ve Korozyona Dirençli Malzemeler

Yüksek mukavemetli eloksallı alüminyum, fiberle güçlendirilmiş polimerler ve paslanmaz çelik silindirler, agresif yıkama kimyasallarına, tuz spreyine ve dış mekan maruziyetine karşı direnç gösterirken, silindirin hareketli bir parça üzerine monte edildiği uygulamalarda önemli olan ağırlığı azaltır. Tıbbi sınıf silindirler, potansiyel kontaminasyon kaynaklarını ortadan kaldırmak için baştan sona elektro-parlatılmış paslanmaz çelik kullanır.

Minyatürleştirme

Hassas işleme ve conta teknolojisindeki ilerlemeler, üretim hava silindirlerinin minimum kullanılabilir delik çapını 2,5 mm 1 mm'ye kadar kısa vuruşlarla. Bu mikro silindirler, her gramın ve milimetrenin önemli olduğu tıbbi teşhis ekipmanlarında, yarı iletken işlemede ve mikro montaj uygulamalarında kullanılır.
