Hava Silindiri Ne İşe Yarar? İşlevler, Türler ve Kullanımlar

Hava Silindiri Ne İşe Yarar - Kısa Cevap

bir hava silindiri — aynı zamanda pnömatik silindir olarak da adlandırılır — basınçlı hava enerjisini doğrusal mekanik harekete dönüştürür. Basınçlı hava silindirin bir tarafından girdiğinde, kapalı bir delik boyunca bir pistonu iterek kontrollü bir itme veya çekme kuvveti oluşturur. Bu kuvvet, bir yükü hareket ettirir, bir parçayı sıkıştırır, bir iş parçasını kaldırır, bir valfi çalıştırır veya endüstriyel, otomotiv ve üretim ortamlarında düzinelerce başka mekanik görevi yerine getirir.

Pratik anlamda: Ayarlanmış bir basınçta hava sağlarsınız ve silindir hassas, tekrarlanabilir bir strok sağlar. Çoğu standart hava silindiri 40 ila 150 PSI (2,8 ila 10,3 bar) arasında çalışır. Minyatür silindirlerde birkaç Newton'dan, büyük çaplı endüstriyel birimlerde onbinlerce Newton'a kadar değişen kuvvetler üretir. Örneğin 6 bar basınçta 100 mm çaplı bir silindir kabaca 4.712 N (yaklaşık 1.060 lbf) itme kuvveti üretir; bu, bir rulmanı presleyerek takmak, bir etiketi damgalamak veya bir konveyör kapısını bir saniyeden kısa sürede ilerletmek için yeterlidir.

Hidrolik veya elektrikli aktüatörlere göre en önemli avantajı basitliktir: hava temizdir, sıkıştırılabilir ve hemen hemen her fabrikada mevcuttur. Pnömatik aktüatörler, sıvı için geri dönüş hattına ihtiyaç duymaz, motorlarda ısı birikimi oluşturmaz ve uygun şekilde bakımı yapıldığında önemli bir aşınma olmadan milyonlarca kez çalıştırılabilir.

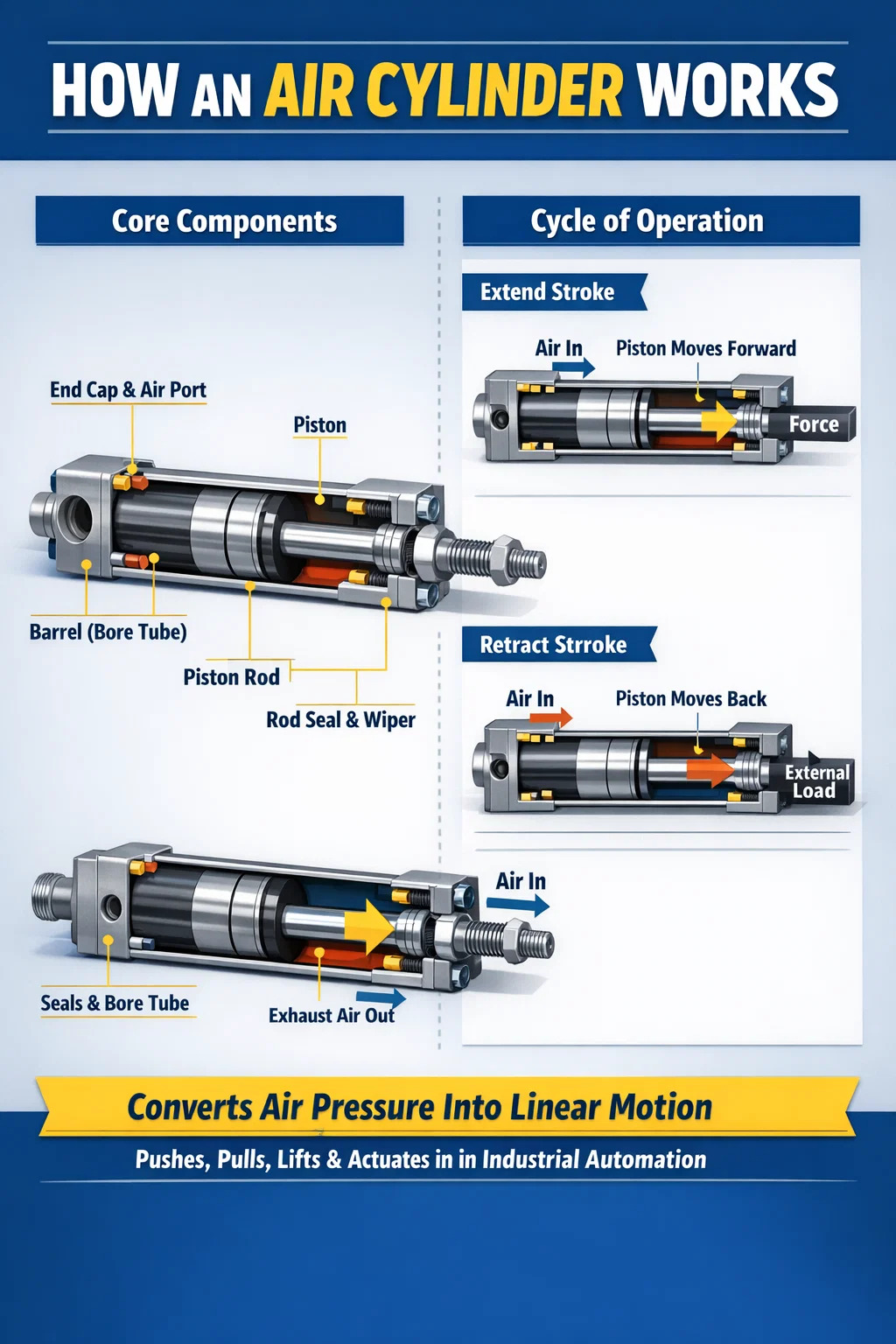

Hava Silindiri Dahili Olarak Nasıl Çalışır?

İç mekaniği anlamak, pnömatik silindir seçerken, boyutlandırırken veya sorunlarını giderirken yardımcı olur. Her hava silindiri, dış şekli değişse bile aynı temel mimariyi paylaşır.

Temel Bileşenler

• Namlu (delik tüpü): Tipik olarak alüminyum alaşımından, paslanmaz çelikten veya sert anodize edilmiş alüminyumdan yapılmış silindirik muhafaza. Delik çapı doğrudan çıkış kuvvetini belirler.
• Piston: Havanın geçmesini önlemek için O-halkaları veya dudaklı contalarla kapatılmış, deliğin içinde kayan bir disk.
• Piston çubuğu: Pistona bağlanan sertleştirilmiş, krom kaplamalı çelik çubuk, kuvveti dış yüke iletir.
• Uç kapakları (kafalar): Namlunun her iki ucunu kapatın ve hava giriş/çıkış deliklerini kapatın.
• Çubuk contası ve silecek: Çubuk boyunca hava sızıntısını önleyin ve kirletici maddeleri deliğin dışında tutun.
• Yastık ayarlayıcıları: Pistonu strok sonuna doğru yavaşlatan, darbe gürültüsünü ve aşınmayı azaltan, uç kapaklara yerleştirilmiş isteğe bağlı iğne valfler.

Hareket Döngüsü

Solenoid valf açıldığında basınçlı hava silindirin kapak ucu portuna akar. Piston yüzeyine karşı hava basıncı oluşur. Kuvvet, basıncın etkili piston alanıyla çarpımına eşittir (F = P × A) . Kuvvet sürtünmeyi ve yük direncini yendikçe piston ilerler ve çubuğu uzatır. Geri çekmek için valf değişir: hava çubuk ucu portuna girer, pistonun halka şeklindeki alanına basınç etki eder (tam alan eksi çubuk kesiti) ve çubuk geri çekilir. Gürültüyü azaltmak için egzoz havası susturucudan çıkar.

Bu tam döngü (uzama ve geri çekilme) saniyenin kesirleri içinde gerçekleşebilir. Paketleme hatlarında kullanılan yüksek hızlı pnömatik silindirler genellikle saniyede 5 ila 10 tam döngüyü tamamlar. Robotik al ve yerleştir hücrelerinde vuruş başına 200 ila 300 milisaniyelik döngü süreleri standarttır.

Hava Tüpü Çeşitleri ve Her Biri Ne İşe Yarar?

Tüm pnömatik silindirler aynı işlevi yerine getirmez veya her uygulamaya uygun değildir. Silindirin tasarımı, nasıl hareket edeceğini, ne kadar kuvvet uygulayacağını ve hangi yönde hareket edeceğini belirler. Aşağıda en yaygın türlerin bir dökümü bulunmaktadır.

Tek Etkili ve Çift Etkili: Hangisi Daha Çok İşe Yarar?

Tek etkili pnömatik silindirler hava basıncını yalnızca tek yönde kullanır; geri dönüş yayı çubuğu geri getirir. Çift etkili ünitelerin havasının yaklaşık yarısını tüketirler, bu da onları yalnızca uzatma strokunun güce ihtiyaç duyduğu basit sıkma görevleri için çekici kılar. Bununla birlikte, yay iç alanı kaplar, etkili strok uzunluğunu %10-20 oranında azaltır ve yay kuvveti, uzatma sırasında pistona karşı etki ederek net çıkış kuvvetini azaltır.

Çift etkili hava silindirleri, hem uzatma hem de geri çekme stroku için basınçlı hava kullanır. Bu, endüstriyel otomasyonda en yaygın türdür dünya çapındaki pnömatik aktüatör kurulumlarının çoğunluğunu oluşturmaktadır. Her iki yönde de tam kontrol edilebilir kuvvet sağlarlar, her bağlantı noktasındaki akış sınırlayıcılarla hassas hız kontrolüne olanak tanırlar ve kuvvet hesaplamalarında hesaba katılacak yay oranı yoktur.

Hava Silindirlerinin Kullanıldığı Yerler — Gerçek Dünya Uygulamaları

Pnömatik silindirler, imalatın neredeyse her sektöründe ve günlük altyapının birçok alanında karşımıza çıkar. Hızları, temizliği ve maliyet etkinliği, onları hafif ila orta kuvvet uygulamalarında baskın lineer aktüatör haline getiriyor.

Üretim ve Montaj Hatları

Bu, hava silindirleri için en büyük tek uygulama alanıdır. Otomotiv montaj hatlarında pnömatik aktüatörler; parça aktarımı, kaynak sırasında parçanın sıkıştırılması, kapı menteşesinin preslenmesi ve vidalama tertibatının konumlandırılması gibi görevleri yerine getirir. Tek bir beyaz araç montaj istasyonu, senkronize sıralarla çalışan 50 ila 200 ayrı pnömatik silindir kullanabilir. Delik boyutları tipik olarak 32 mm ila 125 mm arasında değişir ve göreve bağlı olarak stroklar 25 mm ila 400 mm arasındadır.

Yiyecek ve İçecek İşleme

Gıda işleme, kostik temizlik maddeleriyle yıkanabilen ve kirlenmeye karşı dayanıklı aktüatörler gerektirir. FDA uyumlu contalara sahip ve harici yağlama portu olmayan paslanmaz çelik hava silindirleri, şişeleme tesislerinde, fırın hatlarında ve et işleme tesislerinde standarttır. Buradaki hava silindirleri, ürünleri konveyörler üzerinde sıralıyor, dolum memelerini çalıştırıyor ve paketleme makinelerini çalıştırıyor; yüksek nemli ortamlarda saatte binlerce döngüyü tamamlıyor.

Paketleme Makineleri

Kartonlama makineleri, biçimlendirme-doldurma-kapatma makineleri ve kutu hazırlama makineleri, kapak katlama, ürün itme ve kutu şekillendirme için ağırlıklı olarak pnömatik silindirlere güvenmektedir. Yüksek çevrim hızı — bazı paketleme hatları dakikada 400 ila 600 paket hızında çalışır — neredeyse anında tepki veren ve uzun hizmet ömrüne sahip aktüatörlere ihtiyaç vardır. Kompakt profil silindirler (ISO 21287 serisi) burada özellikle yaygındır ve kalabalık makine çerçevelerinde yerden tasarruf sağlar.

Malzeme Taşıma ve Taşıma

Hava silindirleri, ürünleri konveyör bağlantı noktalarında yönlendirir, durdurma kapaklarını yükseltir ve indirir ve depolama operasyonlarında palet kaldırıcılarını çalıştırır. Milsiz pnömatik silindirler bu ayarlarda özellikle değerlidir çünkü uzatılmış bir çubuğun yer sıkıntısı olmaksızın uzun stroklar (bazı katalog modellerinde 6.000 mm'ye kadar) sağlarlar.

Otomotiv Servis Ekipmanları

Araç kaldırıcıları, lastik değiştiriciler ve fren tornalarının tümü pnömatik aktüatörlere dayanır. Kaporta atölyelerindeki yağ üstü hava sistemleri, pnömatik sistemin hızı ile hidroliğin sıkıştırılamazlığını birleştirir; hassas pres işlemleri için hidrolik sıvıyı itmek üzere bir hava silindiri kullanır ve atölye hava kaynağından 20 tona kadar kuvvet uygular.

Tıbbi ve Laboratuvar Ekipmanları

6 mm'ye kadar küçük deliklere sahip minyatür hava silindirleri teşhis ekipmanlarında, numune işleme robotlarında ve hastane yataklarında kullanılır. Bu silindirler temiz kuru hava veya nitrojen kullanır, bu da onları steril ortamlarla uyumlu hale getirir. Düşük ağırlıkları ve titreşimsiz çalışmaları, hassas laboratuvar cihazlarında kritik öneme sahiptir.

İnşaat ve İş Makinaları

Her ne kadar ağır makineler daha yüksek kuvvet yoğunlukları nedeniyle daha çok hidrolik silindirler kullansa da, pnömatik silindirler hâlâ havalı fren sistemlerinde, otobüs ve trenlerde kapı çalıştırmada ve pnömatik kırıcılarda kullanılıyor. Teleskopik hava silindirleri, damperli kamyon yataklarını kaldırır ve tam ara konumlandırmanın gerekli olmadığı platform vinçlerini çalıştırır.

Bir Hava Silindirinin Ürettiği Kuvvet Nasıl Hesaplanır?

Pnömatik silindirin doğru şekilde boyutlandırılması iki kuvvet değerinin hesaplanmasını gerektirir: uzatma kuvveti (tam piston yüzeyine etki eden) ve geri çekme kuvveti (pistonun dairesel alanına etki eden ve çubuk kesiti tarafından azaltılan).

Kuvvet Formülünü Genişlet

F_uzatma = P × (π/4) × D²

P, Pascal cinsinden besleme basıncıdır (1 bar = 100.000 Pa) ve D, metre cinsinden delik çapıdır.

Geri Çekme Kuvveti Formülü

F_geri çekilme = P × (π/4) × (D² − d²)

Burada d çubuk çapıdır. 6 barda çalışan 20 mm çubuğa sahip 63 mm çaplı bir silindir için:

• Uzatma kuvveti: 600.000 × (π/4) × 0,063² ≈ 1.870 Kuzey
• Geri çekme kuvveti: 600.000 × (π/4) × (0,063² − 0,020²) ≈ 1.681 Kuzey

Pratikte, conta sürtünmesi ve egzoz hattındaki karşı basınç nedeniyle gerçek çıkış kuvveti teorik değerden %10-20 daha düşüktür. Mühendisler, yük boyutlandırması için etkili silindir kuvvetini hesaplarken genellikle 0,8 ile 0,9 arasında bir verimlilik faktörü uygularlar.

Her zaman aşağıdakileri sağlayan bir silindir seçin: Gerekli yükten en az %25-50 daha fazla teorik kuvvet Tam basınç ve sıcaklık çalışma aralığında güvenilir çalıştırma sağlamak için.

Hava Silindiri, Hidrolik Silindir ve Elektrikli Aktüatör Karşılaştırması

Pnömatik, hidrolik ve elektrikli lineer aktüatörler arasında seçim yapmak, kuvvet gereksinimlerine, hassasiyet gereksinimlerine, görev döngüsüne ve çevre koşullarına bağlıdır. Her teknoloji farklı senaryolarda öne çıkar.

Paket servis: hava silindirleri hız, basitlik ve ön maliyet açısından avantajlıdır . Kompakt bir pakette büyük kuvvetin gerekli olduğu yerlerde hidrolik silindirler hakimdir. Elektrikli aktüatörler, strok ortasında konumlandırma doğruluğu veya enerji geri kazanımının önemli olduğu durumlarda öncülük eder. Birçok modern fabrika, her biri en iyi şekilde yerine getirdiği görevle eşleşen üç teknolojiyi de aynı tesiste kullanır.

Pnömatik Silindir Seçerken Anlaşılması Gereken Temel Özellikler

Yanlış silindirin (biraz küçük boyutlu olsa bile) satın alınması döngülerin başarısız olmasına, contanın erken aşınmasına, makinenin aksama süresine ve maliyetli üretim kayıplarına neden olabilir. Aşağıdaki özellikleri anlamak çoğu seçim hatasını önler.

Delik Çapı

Delik, silindir namlusunun iç çapıdır ve çıkış kuvvetinin birincil belirleyicisidir. Standart delik boyutları ISO 15552 veya NFPA T3.6.7 serisine uygundur: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 ve 320 mm yaygın artışlardır. Kuvvet alanla ölçeklendiğinden (A = πD²/4), deliğin iki katına çıkarılması aynı basınçta kuvveti dört katına çıkarır.

Strok Uzunluğu

Strok, piston çubuğunun tamamen geri çekilmiş ve tamamen uzatılmış arasında kat ettiği toplam mesafedir. Daha uzun stroklar, basınç yükleri altında çubuğun burkulması riskini artırır. Çoğu üretici, belirli bir strok ve çubuk çapı için izin verilen maksimum itme yükünü belirlemek için kolon mukavemet çizelgeleri sağlar. Delik çapının yaklaşık 10 katını aşan stroklar için kılavuzlu silindirler veya harici destek gerekli olur.

Çalışma Basıncı Aralığı

Çoğu pnömatik silindir 1 ila 10 bar (14,5 ila 145 PSI) arasında derecelendirilmiştir. Minimum çalışma basıncı - genellikle 1 ila 2 bar - kritik öneme sahiptir: 4 bar'da çalışacak şekilde boyutlandırılan silindirler, talebin en yüksek olduğu dönemde tesis hava basıncı düşerse durabilir veya düzensiz döngü yapabilir. Sadece kompresör çıkışında değil, daima silindir girişinde hava beslemesinin düzenlenmiş minimum basıncını doğrulayın.

Montaj Stili

Montaj, silindirin gücü makine çerçevesine nasıl ileteceğini ve yanlış hizalamayı nasıl ele alacağını belirler. Yaygın montaj stilleri şunları içerir:

• Ayak montajı (FB): Düz bir yüzeye cıvatalar; rijit, saf eksenel yükler için iyidir.
• Flanş montajı (FA/FF): Başlık veya çubuk ucundan cıvatalanmıştır; çok sağlam, yüksek yük kapasitesi.
• Çatal montaj parçası (CB/CA): Silindirin dönmesine izin verir; yük yolu açısal harekete sahip olduğunda gereklidir.
• Muylu montajı (MT): Merkezi bir pim üzerinde pivotlar; Preslerde ve bağlantı mekanizmalarında kullanılır.

Sert montajlar (ayak ve flanş) yalnızca yük, çubuk ekseniyle mükemmel şekilde hizalandığında kullanılmalıdır. Sert bir montaj parçasındaki herhangi bir açısal yanlış hizalama, piston çubuğu üzerinde yan yük oluşturur, çubuk contasının aşınmasını hızlandırır ve çubuğun zamanla bükülmesine yol açabilir.

Yastıklama

Bir piston yüksek hızda strok sonuna ulaştığında uç kapağına çarpar. Yastıklama olmadan bu, silindire, makine çerçevesine ve takılı takımlara zarar veren şok yükleri oluşturur. Yerleşik yastık ayarlayıcıları, strok sonuna yakın bir yerde pistonun önünde bir miktar hava yakalayarak pnömatik bir amortisör etkisi yaratır. 300 mm/s'nin üzerindeki piston hızlarında yastıklama standart olarak kabul edilmelidir isteğe bağlı olmaktan ziyade.

Conta Malzemesi ve Sıcaklık Değeri

Standart NBR (nitril) contalar -20°C ile 80°C arası sıcaklıkları kapsar ve çoğu fabrika ortamı için yeterlidir. Yüksek sıcaklık uygulamaları (boya fırınları, dökümhaneler) 200°C dereceli FKM (Viton) contalara ihtiyaç duyar. Düşük sıcaklık veya gıda güvenliği uygulamaları, EPDM contaları veya PTFE kaplı bileşenleri gerektirebilir. Yanlış conta malzemesinin kullanılması, erken silindir arızasının sık görülen bir nedenidir.

Hava Silindirleriyle İlgili Yaygın Sorunlar ve Bunların Nasıl Düzeltileceği

İyi seçilmiş pnömatik silindirlerde bile zamanla arızalar ortaya çıkar. Semptomların erken tanınması, arıza süresinden ve onarım maliyetlerinden önemli ölçüde tasarruf sağlar.

Silindir Kayıyor veya Konumunu Tutamıyor

Yüklü bir silindir, valf kapatıldığında uzatılmış konumundan yavaşça kayarsa, piston contası piston yüzeyinden hava sızdırıyor demektir. Bu, en yaygın hava silindiri arıza modlarından biridir . Düzeltme, piston O-halkalarının veya dudak contalarının değiştirilmesini içerir. Bunu yapmadan önce, silindirin nominal basıncının üzerinde çalıştırılıp çalıştırılmadığını kontrol edin, bu da contanın boşluk boşluklarına çıkmasını hızlandırır.

Çubukta Dış Hava Sızıntıları

Çubuk contasının etrafında tıslama sesi veya gözle görülür bir hava akımı, çubuk contasının aşınmasını veya çubuk yüzeyinde hasar olduğunu gösterir. Silecek contası arızalanırsa ve kirletici maddelerin girmesine izin verirse, krom kaplı çubuklarda korozyon çukurları veya çizikler oluşabilir. Çukurlu bir çubuk yeni contaları hızlı bir şekilde keser; çubuğun kendisinin kontrol edilmesi ve sıklıkla değiştirilmesi gerekir. Zorlu ortamlarda, önemli ölçüde daha uzun servis ömrü için seramik kaplamalı paslanmaz çelik çubukları tercih edin.

Yavaş veya Yavaş Vuruş

Silindir strokunu beklenenden daha yavaş tamamlıyorsa şu sırayla kontrol edin: silindir portundaki besleme basıncını (hatlarda basınç düşüşü olmadığını doğrulayın), akış kontrol valflerini (çok kısıtlayıcı bir şekilde ayarlanmış olabilir), hava yolu filtre haznesi (tıkalı filtre akışı azaltır) ve silindir deliğini (iç korozyon veya kirlenme conta sürtünmesini artırır). Kısmen kapalı bir egzoz akış kontrolü, saha kurulumlarında yavaş genişlemenin en yaygın tek nedenidir.

Silindir Yük Altında Uzamıyor

Bir silindir yüksüz olarak serbestçe hareket ettiğinde ancak uygulama yükü altında durduğunda, delik boyutu gerekli kuvvet için yetersizdir. Sürtünmeyi ve karşı basıncı hesaba katarak F = P × A'yı kullanarak yeniden hesaplayın. Çözüm ya delik boyutunu arttırmak, besleme basıncını arttırmak (güvenli sınırlar dahilinde) ya da yük talebini azaltmaktır. Basıncı asla silindirin maksimum nominal değerinin üzerine çıkarmayın; bu, contalara zarar verir ve uç kapakların kırılmasına neden olabilir.

Erken Conta Aşınması

Beklenen milyonlarca döngü yerine yalnızca birkaç aylık hizmetten sonra değiştirilmesi gereken contalar genellikle üç nedenden biriyle arızalanır: kirli hava beslemesi (deliği ve contaları aşındıran aşındırıcı parçacıklar), çubuğa yan yükleme (yanlış hizalamadan dolayı) veya yetersiz yağlama. Her pnömatik besleme hattında bir FRL (filtre-regülatör-yağlayıcı) ünitesi kullanın. PTFE contalı yağsız silindirler için, PTFE'yi bozan sis yağlayıcı eklemek yerine havanın temiz ve kuru olduğundan emin olun.

Hava Silindirinin Hizmet Ömrü Nasıl Uzatılır?

Temiz bir endüstriyel ortamda iyi bakımı yapılan bir hava silindiri uzun süre dayanmalıdır 50 ila 100 milyon döngü Conta kitinin değiştirilmesine ihtiyaç duymadan önce. Bu hizmet ömrüne ulaşmak, yalnızca silindirin kendisine değil, tüm pnömatik devrelere dikkat edilmesini gerektirir.

• Havayı 5 mikron veya daha iyisine kadar filtreleyin. Parçacık kirliliği, hızlı delik ve conta aşınmasının başlıca nedenidir. 40 mikronluk standart filtre silindir koruması için yetersizdir.
• Besleme basıncını etkili en düşük seviyeye ayarlayın. 4 bar gerekli kuvvete ulaştığında 6 barda çalışmak enerji israfına neden olur ve conta stresini artırır. Her 1 barlık aşırı basınç, conta ömrünü ölçülebilir şekilde azaltır.
• Tüm yüksek hızlı uygulamalara yastıklama takın. Yastıksız strok sonu darbesi, çalışma kuvvetinin 5 ila 10 katı kadar anlık şok kuvvetleri üretebilir, uç kapakları çatlayabilir ve pistonları deforme edebilir.
• Silindir çubuğunu yük yolu ile tam olarak hizalayın. 1-2 derecelik açısal yanlış hizalama bile, rot keçelerini doğru hizalanmış kuruluma göre 3 ila 5 kat daha hızlı aşındıran sürekli yan yükleme oluşturur.
• Kompresör çıkışında bir kurutucu veya son soğutucu kullanın. Hava hattındaki yoğunlaşan su, kaplanmamış alüminyum deliklerin iç korozyonuna neden olur ve contalar üzerindeki yağlayıcı filmlerin bozulmasına neden olur.
• Çubuk durumunun periyodik muayenesini planlayın. Çubuğu, normal ortamlarda her üç ila altı ayda bir, zorlu koşullarda ayda bir, çukurlaşma, çentiklenme veya korozyon açısından görsel olarak kontrol edin.

Hava Silindirlerini Yöneten ISO Standartları

Standardizasyon, farklı üreticilere ait silindirlerin boyutsal olarak değiştirilebilir olmasını sağlayarak değiştirmeyi ve çok kaynaktan tedariki kolaylaştırıyor. Birincil standartlar şunlardır:

• ISO 15552: Yuvarlak ve kare profilli pnömatik silindirler için ana uluslararası standart (eski ISO 6431 ve VDMA 24562). Delik boyutlarını, bağlantı noktası dişlerini, montaj boyutlarını ve rot ucu dişlerini belirtir. Bu, dünya çapındaki çoğu orta ve büyük endüstriyel silindir için standarttır.
• ISO 21287: Sınırlı montaj alanı gereksinimi olan kompakt silindirler. Makine zarflarının sıkı olduğu paketleme ve gıda makinelerinde yaygındır.
• ISO 6432: Enstrümantasyon ve hafif montaj işlerinde kullanılan, 8 ila 25 mm delikli minyatür silindirler.
• NFPA T3.6.7: Kuzey Amerika endüstriyel makinelerinde yaygın olarak kullanılan rot kolu silindirlerini düzenleyen Kuzey Amerika (NFPA) standardı. Delik boyutları ve montaj modelleri ISO 15552'den farklıdır; bu nedenle yedek parça satın almadan önce geçerli standardı doğrulayın.

ISO standardında bir hava silindirinin belirtilmesi, herhangi bir üreticinin uyumlu ürününün hemen değiştirilebileceği anlamına gelir; bu, tercih edilen markaların uzun teslim sürelerine sahip olabileceği küresel tedarik zincirlerinde önemli bir avantajdır.
