CQS Serisi Yeni İnce Silindir Tedarikçiler

Ana Sayfa / Ürünler / Hava Silindiri / İnce Silindir / CQS Serisi Yeni İnce Silindir

CQS Serisi Yeni İnce Silindir CQS Serisi Yeni İnce Silindir CQS Serisi Yeni İnce Silindir
  • CQS Serisi Yeni İnce Silindir
  • CQS Serisi Yeni İnce Silindir
  • CQS Serisi Yeni İnce Silindir
İnce Silindir

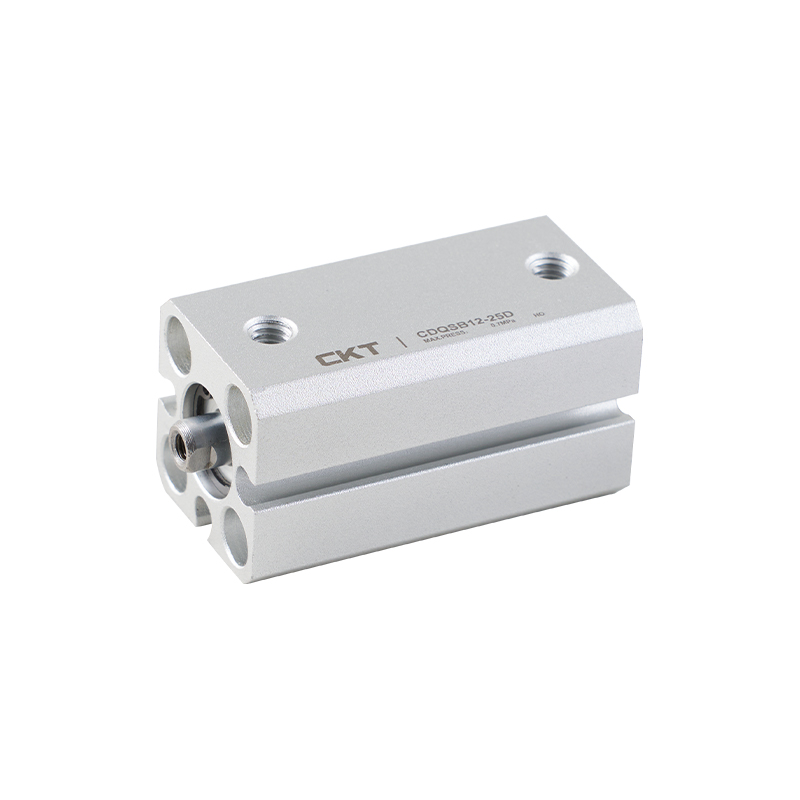

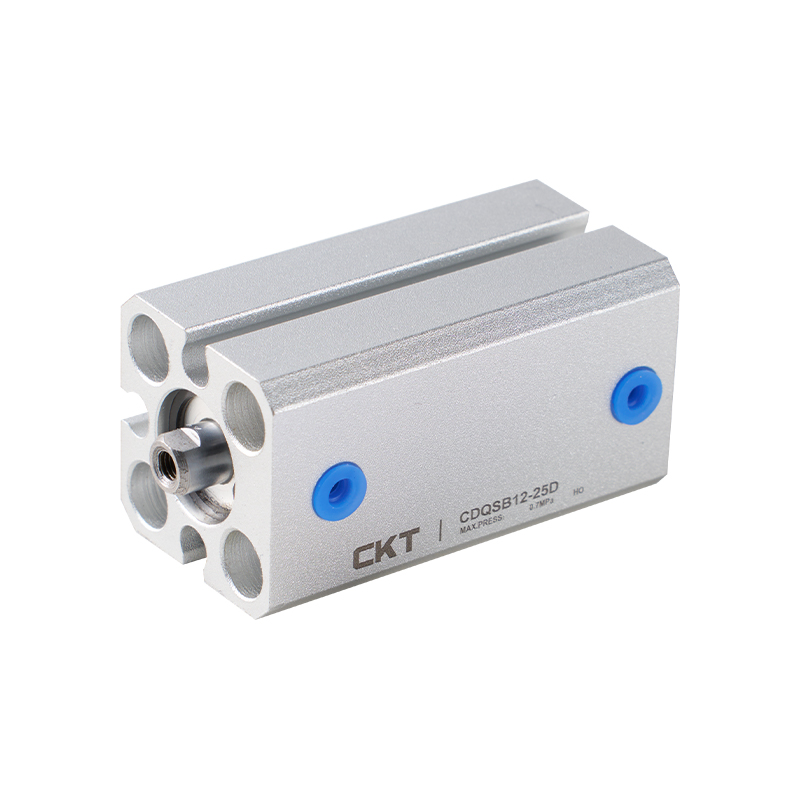

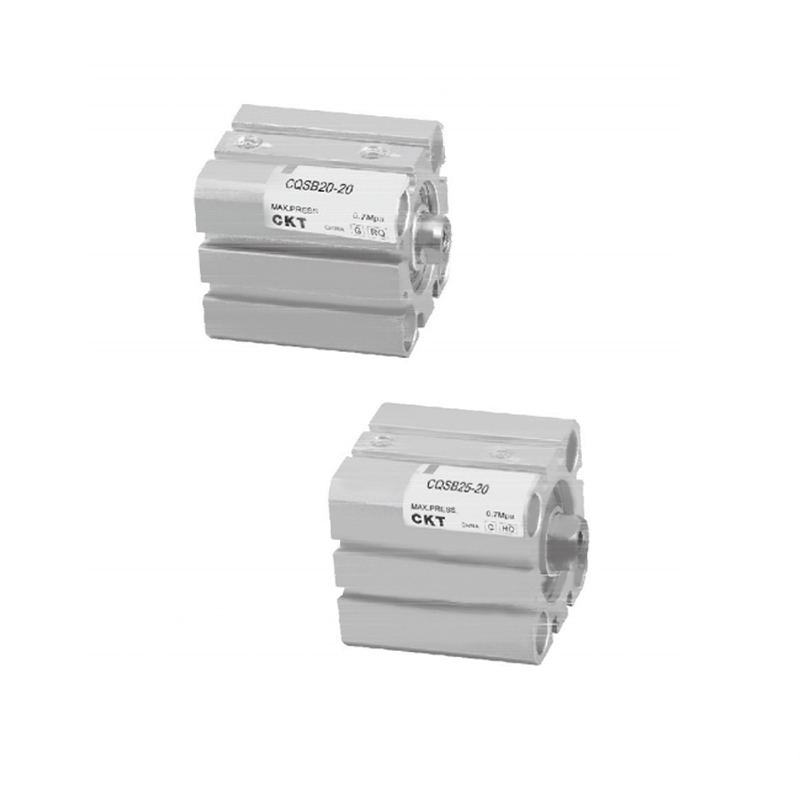

CQS Serisi Yeni İnce Silindir

Modern endüstriyel otomasyon alanında verimli bir pnömatik aktüatör olan CQS Serisi Yeni İnce Silindir, yapısal yenilik yoluyla alan kullanımı ve fonksiyonel konfigürasyonun koordineli optimizasyonunu sağlayarak kompakt ekipman yerleşimi için daha esnek bir tahrik çözümü sağladı.

1. Çok yönlü kurulum uyumluluğu tasarımı
Silindir gövdesi çok boyutlu bir manyetik anahtar kurulum arayüzünü entegre eder. Bunlar arasında, küçük silindir çapı spesifikasyonu üç yollu bir kurulum referans yüzeyi sağlar ve orta ve büyük silindir çapı spesifikasyonları, algılama elemanının yerleşim özgürlüğünü ve uyarlanabilirliğini önemli ölçüde artıran port referans yüzeyi dahil dört taraflı bir kurulum moduna genişletilir.

2. Alan kullanımı optimizasyon mimarisi
Pozitif sıkıştırmalı kompakt konfigürasyonu benimseyen temel hareket bileşenleri topolojik olarak optimize edilmiştir. Standart çıkış performansının korunması öncülüğünde, eksenel ve radyal alan işgali aynı anda azaltılarak ekipmanın dahili alan kaynakları etkili bir şekilde serbest bırakılır.

3. Kompozit kurulum yapısı
Taban, delik geçişini ve dişli gömülü ikili kurulum taşıyıcılarını entegre eder. Modüler arayüz tasarımı sayesinde ana akım mekanizmaların bağlantı gereksinimleriyle uyumludur, sistem entegrasyonunun karmaşıklığını azaltır ve birden fazla senaryoda hızlı dağıtımı destekler.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：SDA Serisi İnce Silindir
SONRAKİ：CQM Serisi İnce Silindir (Kılavuz Çubuk Tipi)
  • Delik Boyutu (mm) 12 16 20 25
    Sıvı Hava
    Eylem Çift etkili, Tek etkili:Yay dönüşü/uzatma
    Kanıt Basıncı 1.5MPa{15.3kgf/cm²}
    Maksimum Çalışma Basıncı 1.0MPa{10.2kgf/cm²}
    Ortam ve Sıvı Sıcaklığı -10°C~ 60°C
    Çubuk Ucu Dişi Dişi dişli (Standart), Erkek dişli (Opsiyon)
    Yastık Sıfır
    Piston Hızı 50~500 mm/sn
    Strok Uzunluğu Toleransı 1
    *Yağlama Gerekli değil
    Montaj Delikten, her iki ucu da vidalanmış (Evrensel)
    Bağlantı Noktası Boyutu M5 × 0,8
    *Yağlama kullanmak istiyorsanız lütfen ISOVG32 kullanın.

  • Otomatik Geçişin Stroku/Modeli
    Delik Boyutu
    (mm)     		Standart İnme (mm) Otomatik Geçiş
    Çift etkili Tek oyunculuk Tünel kurulum tipi
    12 5,10,15
    20,25,30,     		510 A93(V)
    M9N(V)
    M9B(V)
    F9BA     		A96(V)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

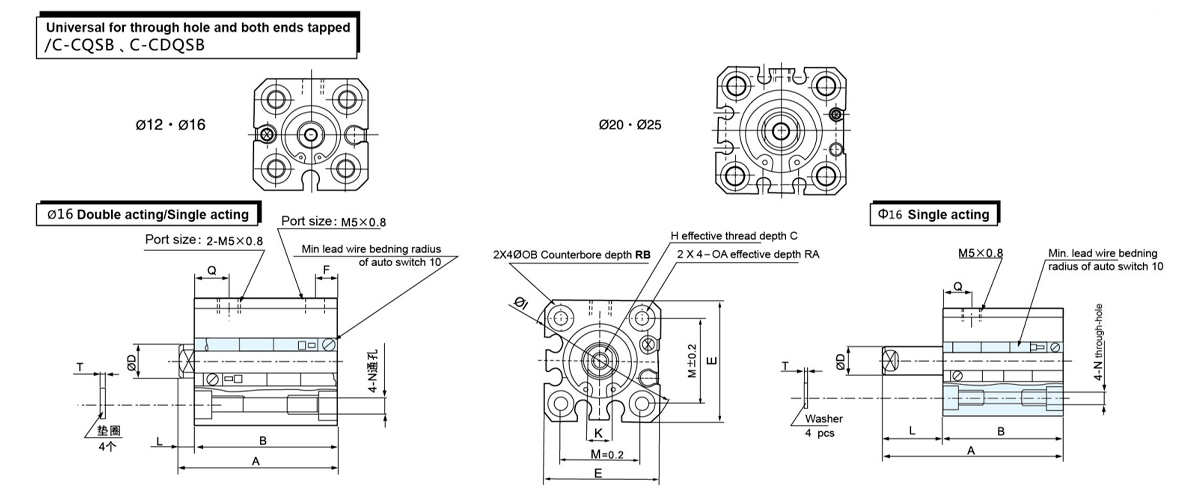

  • Çift etkili/tek etkili boyutlar
    Uygulanabilir
    Delik Boyutu
    (mm)     		Standart
    C D E H I K M N OA doğum günü RA RB T Q
    12 6 6 25 M3 × 0,5 32 5 15.5 3.5 M4 × 0,7 6.5 7 4 0.5 7.5
    16 8 8 29 M4 × 0,7 38 6 20 3.5 M4 × 0,7 6.5 7 4 0.5 7.5
    20 7 10 36 M5 × 0,8 47 8 25.5 5.4 M6 × 1,0 9 10 7 1 9
    25 12 12 40 M6 × 1,0 52 10 28 5.4 M6 × 1,0 9 10 7 1 11

    Çift etkili (ST=Strok)
    Uygulanabilir
    Delik Boyutu
    (mm)     		İnme
    Aralık
    (mm)     		Temel Tip Dahili Mıknatıs
    A B F L Q A B
    12 5~30 20,5 st 17. sıra 5 3.5 7.5 25,5 st 22. sıra
    16 5~30 20,5 st 17. sıra 5 3.5 7.5 25,5 st 22. sıra
    20 5~50 24. sıra 19.5 st 5.5 4.5 9 34. sıra 29.5 st
    25 5~50 27,5 st 22,5 st 5.5 5 11 37,5 st 32,5 st

    Tek etkili (ST=Strok)

    Uygulanabilir
    Delik Boyutu
    (mm)
    İnme
    Aralık
    (mm)     		Standart Dahili Mıknatıs
    A B F L A B
    5ST 10. sırada 5ST 10. sırada 5ST 10. sırada 5ST 10. sırada
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5

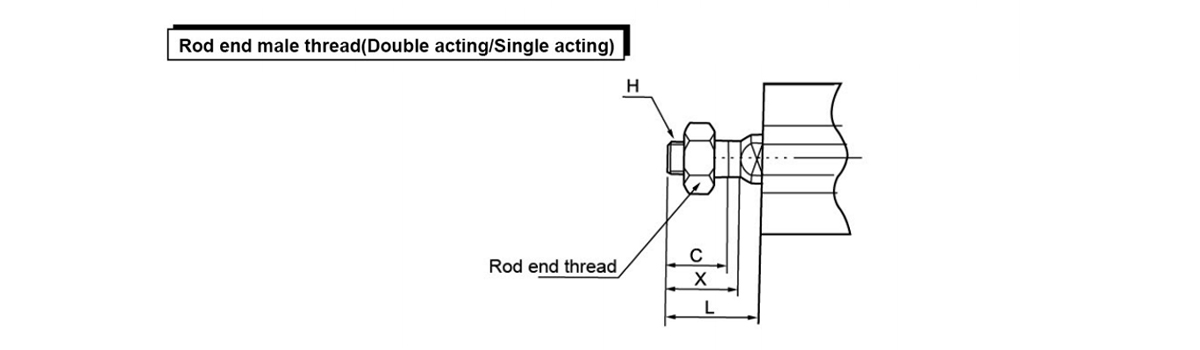

    Uygulanabilir
    Delik Boyutu
    (mm)     		C H L X
    12 9 M5 × 0,8 14 10.5
    16 10 M6 × 1,0 15.5 12
    20 12 M8×1,25 18.5 14
    25 15 M10×1,25 22.5 17.5

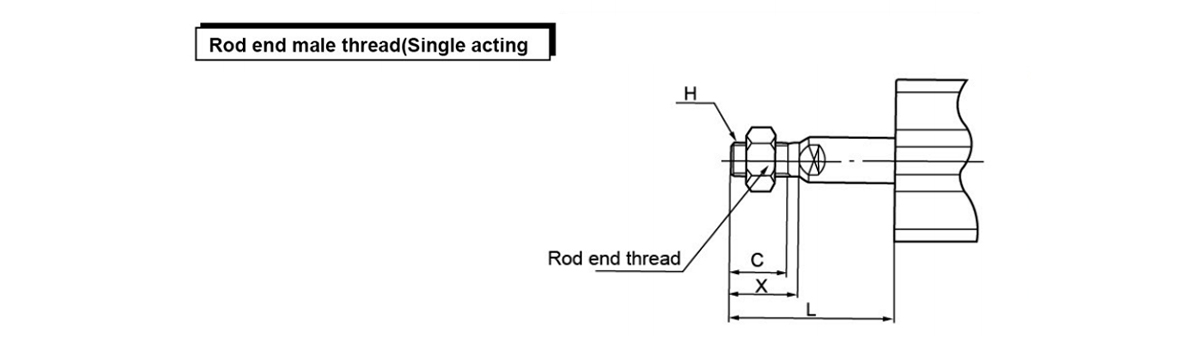

    Uygulanabilir
    Delik Boyutu
    (mm)     		C H L X
    5ST 10. sırada
    12 9 M5 × 0,8 19 24 10.5
    16 10 M6 × 1,0 20.5 25.5 12
    20 12 M8×1,25 23.5 28.5 14
    25 15 M10×1,25 27.5 32.5 17.5

    Tek etkili (ST=Yol Programı)

    Uygulanabilir
    Delik Boyutu
    (mm)
    İnme
    Aralık
    (mm)     		Standart Dahili Mıknatıs
    A B L Q A B
    5ST 10. sırada 5ST 10S 5 adet 10. sırada 5ST 10. sırada 5 adet 10. sırada
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
