SDA Serisi İnce Silindir Tedarikçiler

Ana Sayfa / Ürünler / Hava Silindiri / İnce Silindir / SDA Serisi İnce Silindir

SDA Serisi İnce Silindir SDA Serisi İnce Silindir SDA Serisi İnce Silindir SDA Serisi İnce Silindir SDA Serisi İnce Silindir
  • SDA Serisi İnce Silindir
  • SDA Serisi İnce Silindir
  • SDA Serisi İnce Silindir
  • SDA Serisi İnce Silindir
  • SDA Serisi İnce Silindir
İnce Silindir

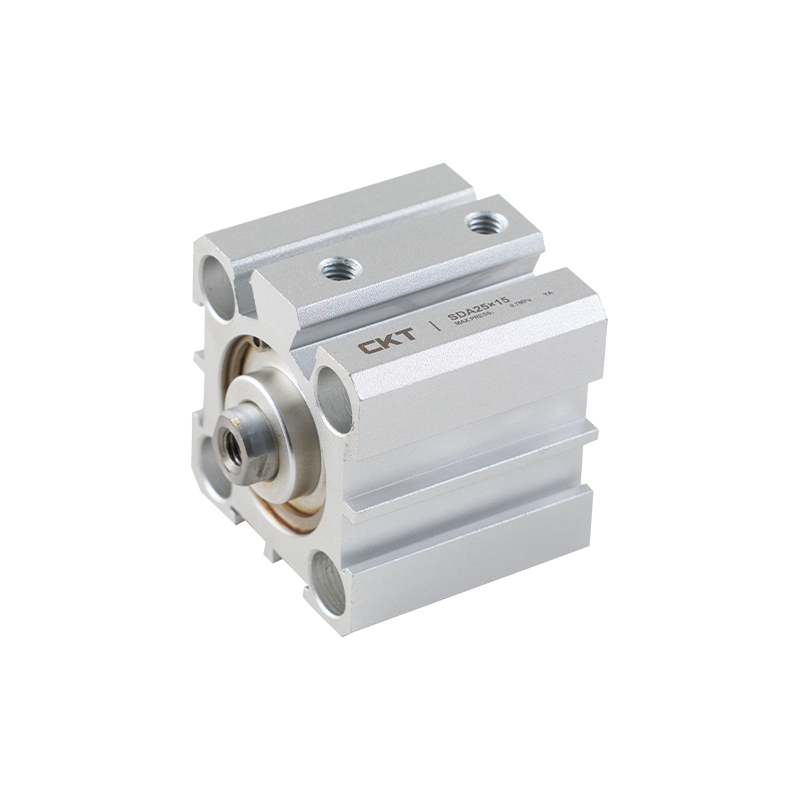

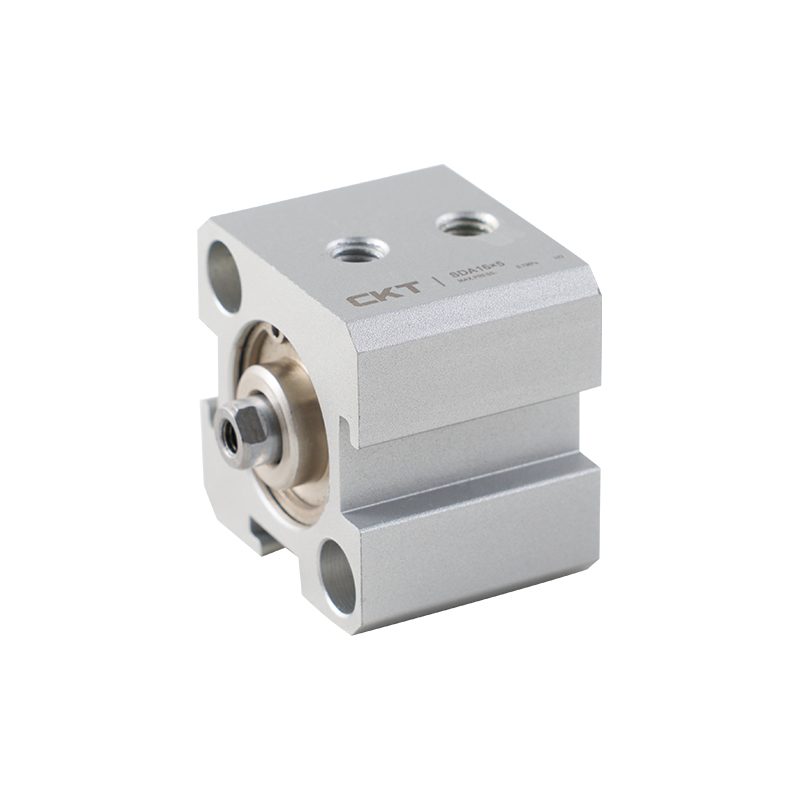

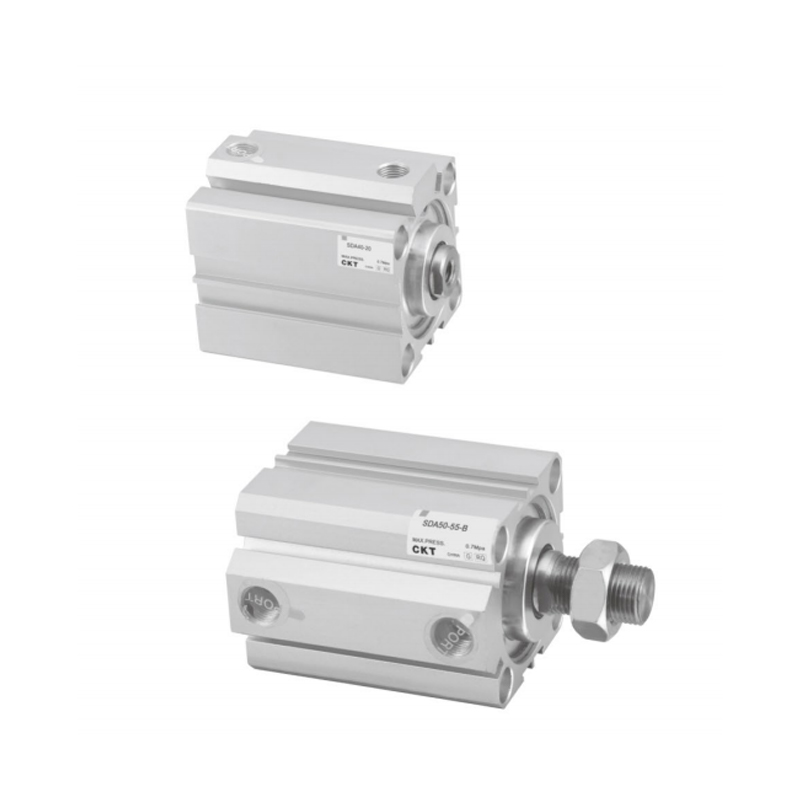

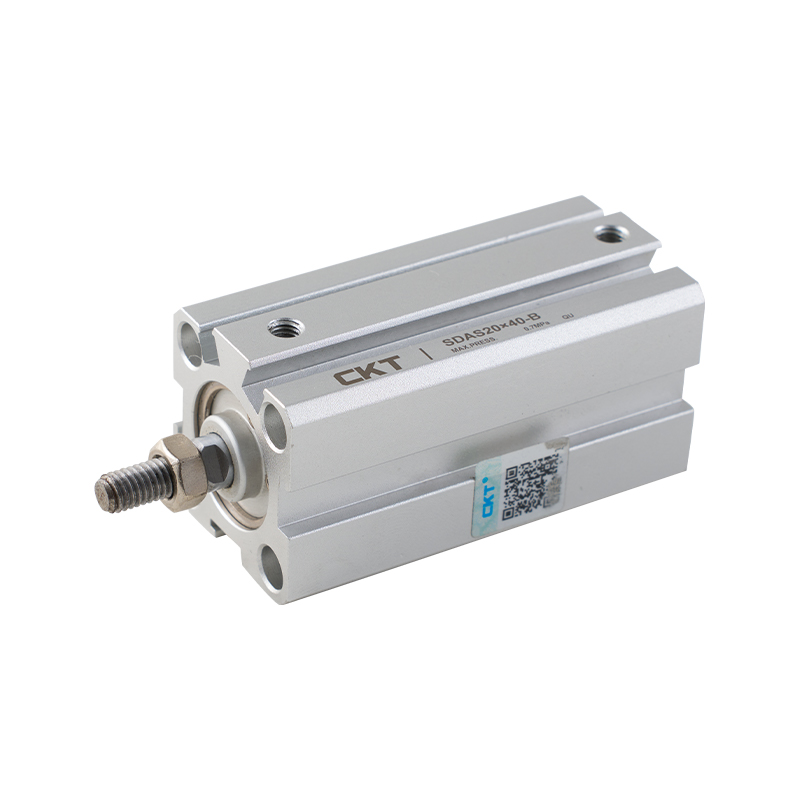

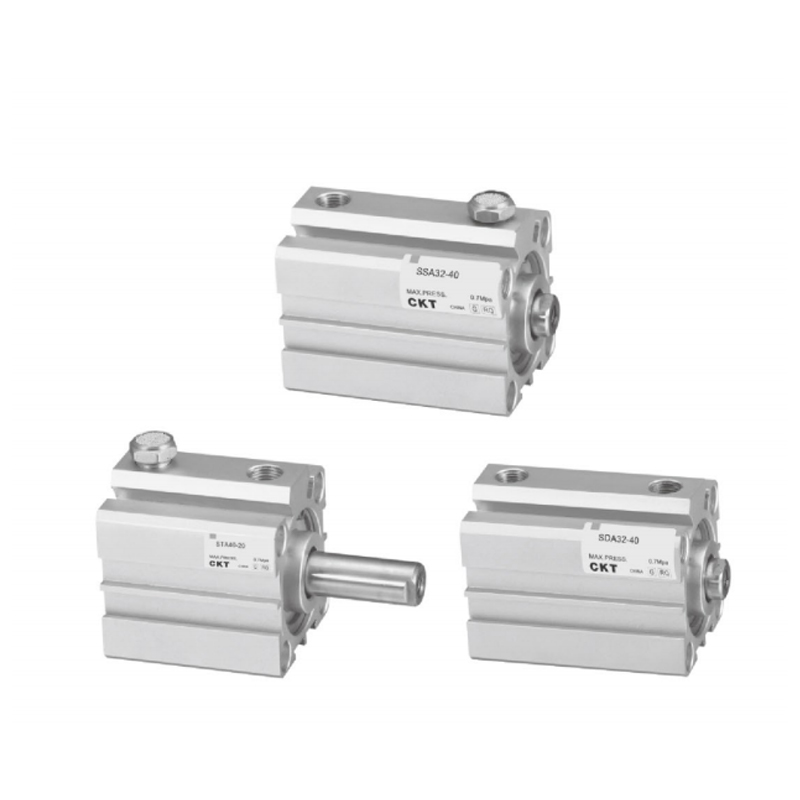

SDA Serisi İnce Silindir

İnce ve hafif
Mevcut hareket doğruluğunu ve ürün ömrünü korurken, toplam uzunluğu genel bir silindirin yalnızca 1/2-1/3'ü kadardır. İnce ve hafif özelliklerinden yararlanır.


Kurulumu kolay
Gömülü kurulum yöntemi, yerden tasarruf gereksinimlerini karşılamak için herhangi bir aksesuar gerektirmez.


Bakımı kolay
Tasarım, kurulum, sökme ve bakım için uygun olan basit bir montaj yöntemini benimser.


Manyetik anahtar
Montaj oluğu gövdenin çevresine ayrılmıştır, bu da manyetik anahtarın takılmasını, sabitlenmesini ve konumunun ayarlanmasını son derece kolaylaştırır.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：SDAD Serisi İnce Çift Eksenli Çift Etkili Silindir
SONRAKİ：CQS Serisi Yeni İnce Silindir
  • Delik Boyutu (mm) 12 16 20 25 32 40 50 63 80 100
    Eylem Çift etkili
    Tek etkili-itme-tek etkili-itme-tek etkili-çekme -
    Sıvı Hava
    İşletim
    Basınç Aralığı
    kgf/cm²     		Çift etkili 1~9
    Tek oyunculuk 2~9 -
    Kanıt Basıncı kgf/cm² 13.5
    İşletim Temperature Range℃ -5~70
    İşletim Speed
    Aralık    mm/sn     		Çift etkili 30~500
    Tek oyunculuk 50~500
    Yastık Tampon pedi
    Bağlantı noktası boyutu M5 × 0,8 PT1/8 PT1/4 PT3/8

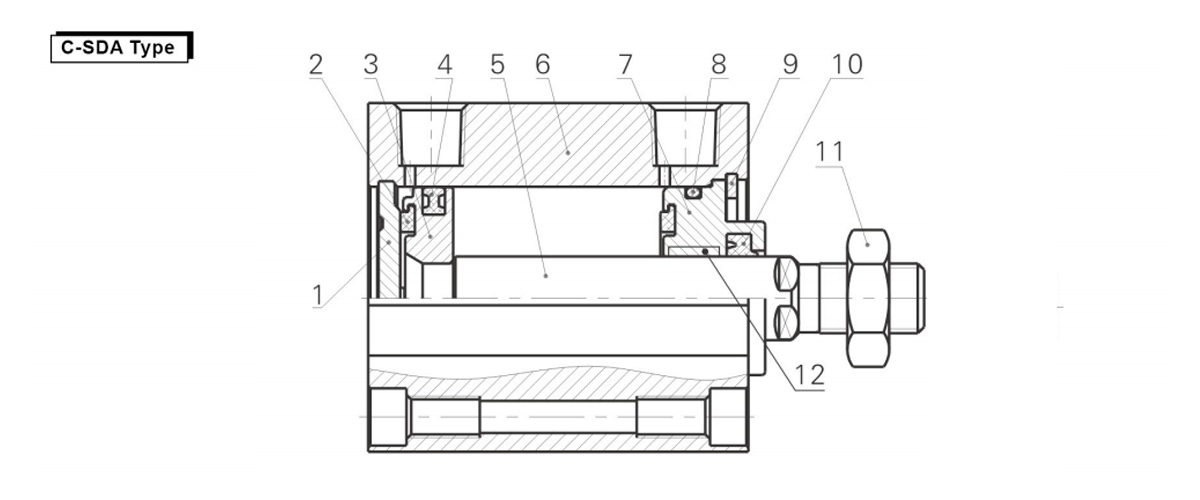

  • Öğe İsim Malzeme Öğe İsim Malzeme
    1 Arka kapak 6060-T5 2 Pistonlu tampon tamponu PU
    3 Piston 6061-T6 4 Çift O tipi piston NBR
    5 Piston çubuğu Orta karbonlu çelik (Sertkrom kaplama) 6 Ana gövde 6063-T5
    7 Ön kapak 60611-T6 8 Ön kapak O ring NBR
    9 C tipi atlama halkası Yay çeliği 10 Ön kapak seal ring NBR
    11 Fındık Karbon çeliği 12 Burçlar Aşınmaya dayanıklı malzemeler

    Yedek Parça/Conta Halkası
    Öğe İsim Malzeme Bileşenler
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Çubuk conta halkası NBR PDB-6 PDB-6 PDB-8 PDB-10 PDB-12 PDB-16 PDB-20 PDB-20 PDU-25 PDU-32
    10 Piston conta halkası APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 Ön kapak O halkası Ø12×1,5 Ø16×1,5 Ø17×1,8 Ø22×1,8 Ø27×1,8 Ø36×1,8 Ø47×1,8 Ø59×1,8 Ø75×1,8 Ø95×1,8
    Conta halkası modeli C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

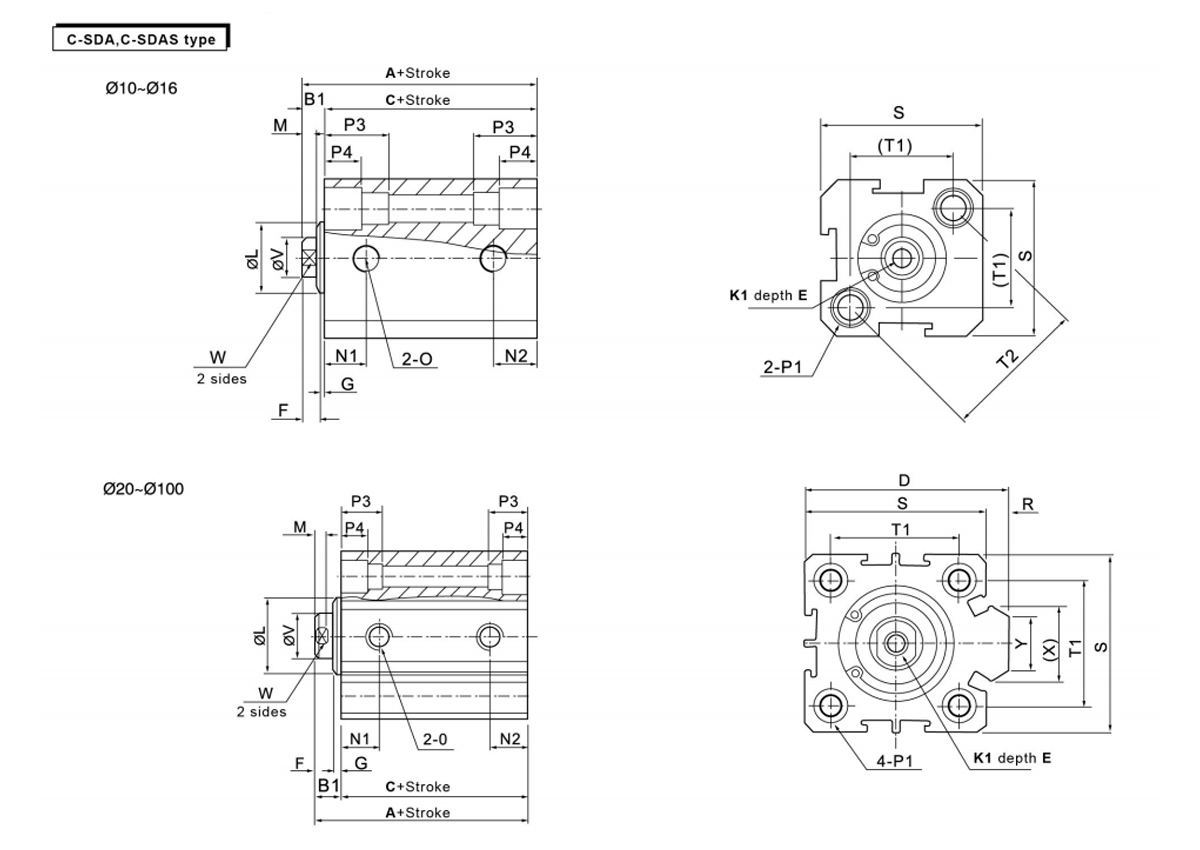

    formu Standart Otomatik Geçişli B1 D E F G K1 L M N1 N2
    Delik Boyutu/ISsembol A C A C S=5 S>5 S=5 S>5
    12 22 17 32 27 5 - 6 4 1 M3 × 0,5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5 × 0,8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1,25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1,5 55 4 16 20.5 16 20.5

    Delik Boyutu/ISsembol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 Her iki taraf:φ6,5 diş M5×0,8 açık delik:φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5 × 0,8 Her iki taraf:φ6,5 diş M5×0,8 açık delik:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5 × 0,8 Her iki taraf:φ6,5 diş M5×0,8 açık delik:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Her iki taraf:φ8,2 diş M6×1,0 açık delik:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Her iki taraf:φ8,2 diş M6×1,0 açık delik:φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Her iki taraf:φ10 diş M8×1,25 açık delik:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Her iki taraf:φ11 diş M8×1,25 açık delik:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Her iki taraf:φ11 diş M8×1,25 açık delik:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Her iki taraf:φ14 diş M12×1,75 açık delik:φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Her iki taraf:φ17,5 diş M14x2 açık delik:φ11,3 30 13 10 114 90 - 32 27 35 260

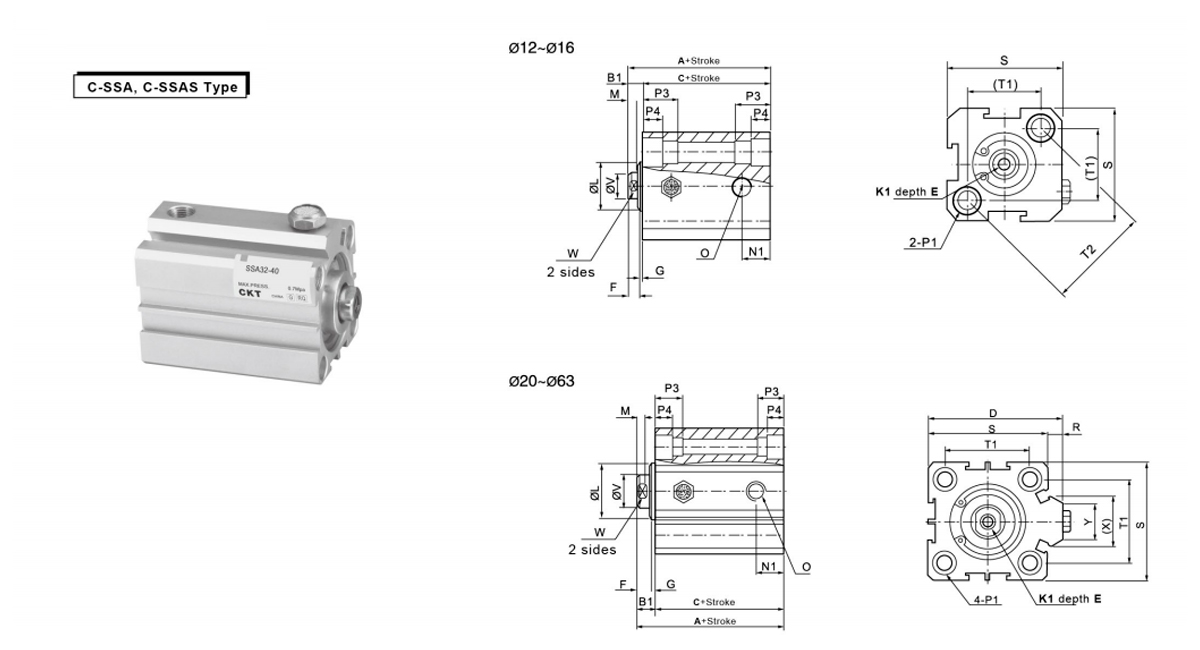

    formu Otomatik Geçiş Olmadan Otomatik Geçiş ile B1 D E F G K1 L M N1
    Delik Boyutu/ISsembol A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3 × 0,5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5 × 0,8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 11

    Delik Boyutu/ISsembol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 Her iki taraf:φ6,5 dişli M5×0,8 açık delik:φ4,2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5 × 0,8 Her iki taraf:φ6,5 dişli M5×0,8 açık delik:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5 × 0,8 Her iki taraf:φ6,5 dişli M5×0,8 açık delik:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Her iki taraf:φ8,2 diş M6×1,0 açık delik:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Her iki taraf:φ8,2 diş M6×1,0 açık delik:φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Her iki taraf:φ10 diş M8×1,25 açık delik:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Her iki taraf:φ11 diş M8×1,25 açık delik:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Her iki taraf:φ11 diş M8×1,25 açık delik:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20

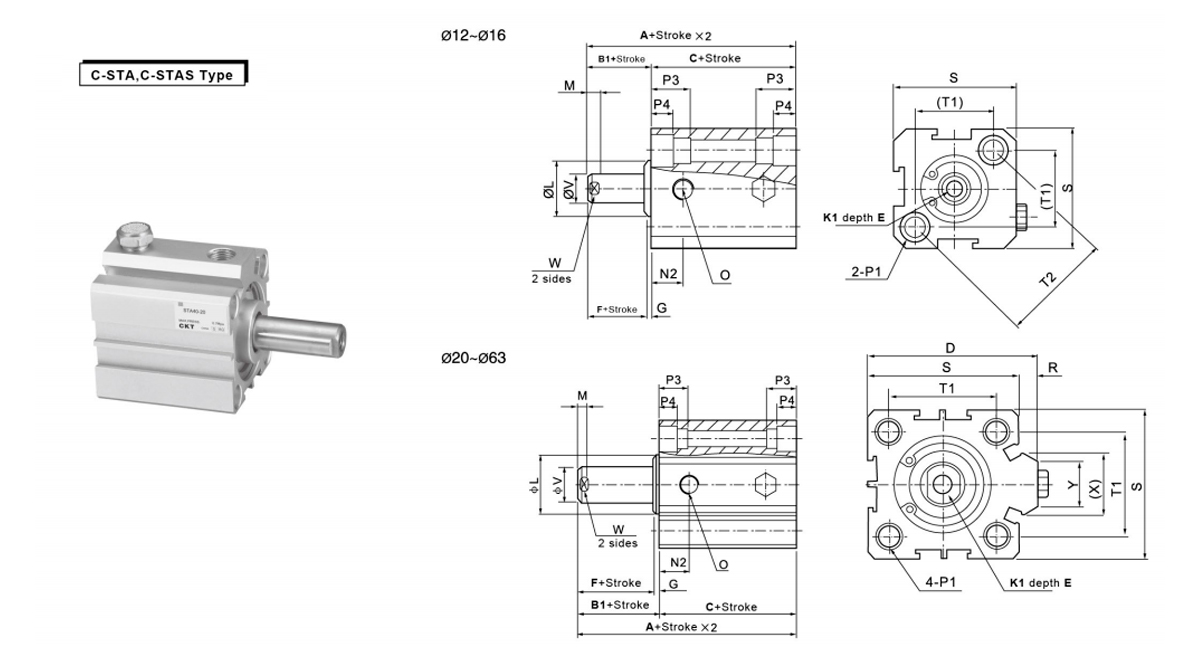

    formu Otomatik Geçiş Olmadan Otomatik Geçiş ile B1 D E F G K1 L M N2
    Delik Boyutu/ISsembol A C A C
    İnme ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3 × 0,5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3 × 0,5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5 × 0,8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 12
    Delik Boyutu/ISsembol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 Her iki taraf:φ6,5 diş M5×0,8 açık delik:φ4,2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5 × 0,8 Her iki taraf:φ6,5 diş M5×0,8 açık delik:φ4,2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5 × 0,8 Her iki taraf:φ6,5 diş M5×0,8 açık delik:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Her iki taraf:φ8,2 diş M6×1,0 açık delik:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Her iki taraf:φ8,2 diş M6×1,0 açık delik:φ4,6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Her iki taraf:φ10 diş M8×1,25 açık delik:φ6,5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Her iki taraf:φ11 diş M8×1,25 açık delik:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Her iki taraf:φ11 diş M8×1,25 açık delik:φ6,5 25 8.5 9.5 75 60 20 17 28.7 20

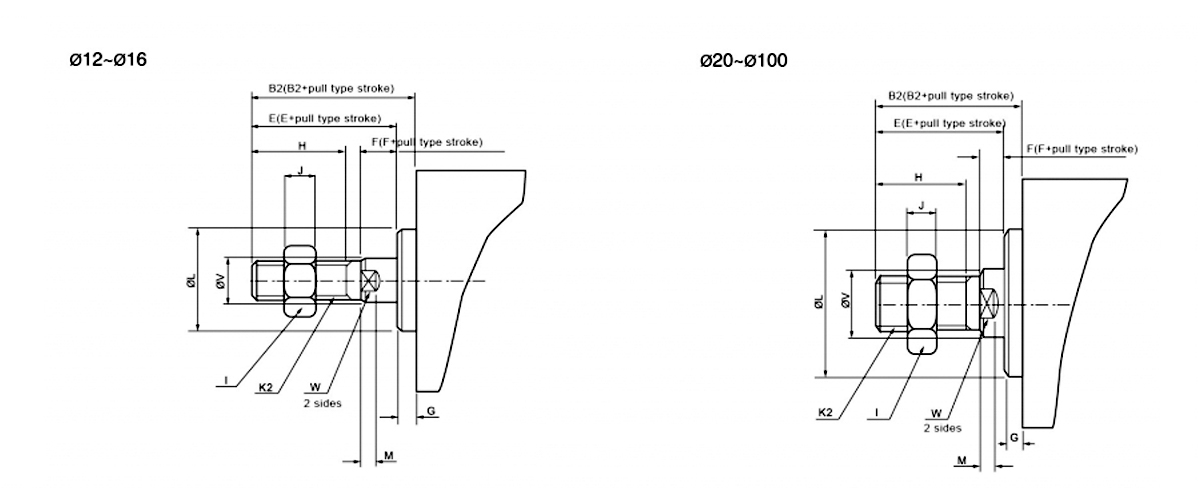

    Delik Boyutu/ISsembol B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5 × 0,8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5 × 0,8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6 × 1,0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1,25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1,25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1,5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1,5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1,5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1,5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1.5 55 4 32 27
